Создаем каркас
Из самого названия технологии понятно, что основной элемент такого сооружения – каркас, и именно на нем удерживается вся конструкция. Остов состоит из вертикальных стоек, зафиксированных при помощи ригелей и горизонтальной обвязки. Как и ранее, здесь весь строительный процесс выполняется поэтапно.
В зависимости от того, какая нагрузка будет воздействовать на несущие опоры, а также исходя из размеров утеплителя и обшивочного материала планируют расстояние между стойками. Универсальное сечение стоек 150х50 мм, в проемах ставят сдвоенный брус 150х50 мм. Самый популярный шаг – 600 мм (позволяет устанавливать утеплитель “в натяг” для плотного заполнения стены). Для соединения стоек с нижней обвязкой применяют временные раскосы, отчего сооружение приобретает необходимую жесткость.
Схема устройства углов стен
Установке верхней обвязки осуществляется после установки всех стоек. Фиксация происходит при помощи таких же пазов, которые скрепляли нижний брус. Верхнее крепление к стойкам выполняется двумя гвоздями, которые должны войти в материал не менее чем на 10 см. Окончательное закрепление каркаса осуществляется постоянными укосами, установленными взамен демонтированных временных. Подробнее об этом читайте в статье “Верхняя и нижняя обвязка“. Также рекомендуем ознакомиться с устройством важнейших узлов каркасного дома.
Планирование собственного дома
Пример того, как можно распределить комнаты
Без чего не обойтись
Любой одноэтажный дом с тремя спальнями — это возможность выбрать быстрое или капитальное строительство из несколько интересных материалов:
- Быстрая сборка по типу «канадской технологии». Отлично подходит как раз для одного этажа, позволяет строить быстро, а само строение будет длительное время находиться в эксплуатации.
- Строительство из пеноблоков. Так же позволяет строить быстро, экономит время, а главное позволяет провести утепление по упрощенной схеме.
- Стандартное строительство с использованием кирпича. Это уже основательная работа, однако, один уровень строить намного легче.
Наиболее распространенный вариант, это строительство из кирпича или пеноблоков, и здесь придется рассмотреть самый простой проект, в котором в план одноэтажного дома с 3 спальнями войдут:
- Ленточный фундамент.
- Железобетонные перекрытия.
- При чердачном варианте потребуются деревянные стропила, при плоской крыше — гидроизоляция железобетонных перекрытий.
Простой вариант с деревянными стропилами и чердачным пространством
Что касается распределения помещений по размеру, здесь придется руководствоваться многими составляющими, ведь проект одноэтажного дома на 3 спальни предполагает, что необходимо разместить:
- Гостиную.
- Кладовку.
- Возможно, небольшое помещение под гардероб.
- Кухню.
- Столовую.
- Санузел общий или раздельный.
Как можно увеличить функциональность
Любой план одноэтажного дома с тремя спальнями показывает площадь каждого помещения.
Читать также: Проект одноэтажного дома с четырьмя спальнями – на что следует обратить внимание при выборе варианта
Соответственно можно рассмотреть полезную площадь для каждой комнаты:
- Гостиная может быть рассчитана с учетом всей семьи и максимально возможного количества гостей.
- Кухня планируется с точки зрения именно функциональности. Здесь учитывается необходимость именно удобного приготовления пищи.
- Площадь под гардеробы можно выделить в каждой из спален, а так же устроить один общий гардероб, и все это можно своими руками сделать.
- Помещение под котельную рассчитывается строго под котел и под его технологические требования
Пример проекта, в котором отдано необходимое помещение для котельной
Интересно, что привести все квадратные метры именно к функциональности помогает совмещение нескольких комнат.
Если не говорить о необычном зонировании, а остановиться на самых распространенных объединениях, то получается:
- Совмещенный санузел.
- Гостиная и кухня, или кухня и столовая. В этом варианте в любом случае можно выделить одно помещения под две зоны.
- Котельная и кладовка. Технологически совершенно неправильный вариант, однако он часто встречается в частных домах.
В частном коттедже можно идеально совместить кухню и столовую
Что интересно, такое совмещение позволяет не просто максимально использовать площадь, но и увеличивает конкретно жилую площадь, которую предоставляет одноэтажный дом с 3 спальнями.
Смысл в том, что каждое совмещение помещения означает минус перегородка или стена, а это плюс к общей площади. Даже несмотря на самые тонкие перегородки, их сечение не может быть меньше 10 см. К примеру, проект одноэтажного каркасного дома с тремя спальнями обязательно рассчитан с учетом материала, и здесь перегородки, по сути, не могут быть широкими.
Читать также: Планировка спальни – простое занятие для души, но с подтекстом
Кстати, вариант с совмещением помещений дает возможность рассматривать и смету по-другому. Цена такого совмещения естественно ниже, чем при наличии перегородок. Плюс отсутствие дверей между комнатами.
Все намного боле упрощается, если в реализацию идет проект одноэтажного дома 10х10 с тремя спальнями. Такие цифры говорят о том, что для планирования есть 100 квадратных метров, а это уже нормальная возможность организовать любое помещение практически без ущерба для его площади.
Плюс на такой площади можно не совмещать кухню и столовую, спроектировать достаточно большую гостиную, отдать необходимые квадраты под кладовую и сделать раздельными туалет и ванную.
Нельзя сказать, что есть определенная инструкция для проектирования на все случаи жизни, каждый раз, если разговор касается именно частного дома, коттеджа, проектировщик делает план, соизмеряя его с потребностями будущих владельцев.
Проект 10х10 позволяет спокойно планировать все помещения
Почему так важно иметь чертеж дома?
Можно ли начинать строительство дома без проекта? Даже опытные застройщики не возьмутся за работы по монтажу фундамента или возведению стен на готовый фундамент без подробного проекта. В нем уже рассчитаны все нагрузки на основные узлы, предусмотрены соединения между собой несущих конструкций, перегородки, предусмотрены геометрические размеры каркаса под утепление. Без этих параметров невозможно начинать работы. Наверняка вы уже знакомы с каркасной технологией и знаете, что до возведения стен необходимо смонтировать нижнюю обвязку и напольные лаги. Как это сделать, если вам неизвестно расположение перегородок или несущих элементов? Еще сложнее дело обстоит со строительством двухэтажных домов или строений с мансардой. Расчет каркаса в процессе строительства может привести к дефициту необходимых материалов, неточности конструкции, возможно, даже потребуется переделка части каркасной конструкции.
Дом из какого материала Вам нравится больше всего?
Дом из бруса
23.78%
Дом из кирпича
17.64%
Бревенчатый дом
13.78%
Дом из газобетонных блоков
19.14%
Дом по канадской технологии
11.06%
Дом из оцилиндрованного бревна
3.48%
Монолитный дом
4%
Дом из пеноблоков
3.81%
Дом из сип-панелей
3.32%
Проголосовало: 3679
Этапы строительства
Строительство каркасного дома проходит всего в несколько этапов:
1 этап. Фундамент. И приятным фактом является то, что вы можете выбрать любой его вид. Разумеется, лучше проконсультироваться у специалиста, ибо разные виды фундаментов подходят под разные почвы. Не подобрав хороший вариант можно горько пожалеть об этом.
2 этап. Каркасы стен и перегородок. Зачастую сперва идет деревянный каркас, который в дальнейшем покрывают плитами OSB. Эти плиты влагостойкие, поэтому древесина полностью защищена от воздействия погодных явлений. Рекомендуем обработать древесину средствами против насекомых, а также противовозгорательными смесями. Можно по внешней стене пройтись ветрозащитной пленкой.
3 этап. Установка крыши, обработка внешних и внутренних сторон стен.
Хочется отметить, что данные этапы очень лаконичны и строительство по факту имеет куда больше нюансов, однако мы, все же, рекомендуем заказать дом у специалистов. Ведь без необходимых навыков вы вряд ли сможете построить идеальный дом. Если же вы действительно пошли на столь важный шаг, то изучайте только те проекты, которые рассчитаны на создание своими руками.
Руководство по устройству пола
Схема утепления пола в деревянном доме.
В первую очередь по периметру будущих стен дома укладывается брус сечением 150х150 мм. Он должен быть наилучшего качества. Прежде чем укладывать брус, необходимо будет простелить рубероид и нанести специальный антисептический состав, который будет защищать древесину от влаги и вредителей. Для скрепления бруса используйте анкерные болты с шагом в 200 см. При выставлении углов обязательно используйте уровень. Они должны быть выставлены максимально точно. Следите, чтобы отклонения не превышали 10 мм.
Несущие конструкции, пол и стены деревянного дома изготавливаются из одного материала. Если вы нарушите это правило, то ввиду разных коэффициентов расширения ваш деревянный дом может очень скоро покоситься. Для устройства чернового пола разрешается использовать самый дешевый материал, к примеру, хорошо подойдут необрезанные доски. Установите лаги. В дальнейшем между ними будет смонтирован теплоизоляционный материал. Поверх теплоизоляции укладываются доски чистового пола.
После завершения обустройства пола деревянного дома можно переходить к одному из наиболее ответственных этапов – возведению стен.
Смета строительства каркасного дома
Самой большой опасностью при начинании строительства одноэтажного каркасного дома является неправильный расчет всего бюджета стройки и не учет всех необходимых строительных материалов. В самом идеальном случае процесс может затянуться на неопределенный срок, а при худшем раскладе проект могут заморозить и работы приостановятся.
Во избежание данной ситуации при самостоятельном строительстве каркасного дома нужно заказать проектную документацию у специалистов.
Бесплатные чертежи одноэтажных каркасных домов и их схемы включают в себя также специальную подробную смету. В которой указано, сколько понадобиться строительного материала на каждом этапе стройки в рулонах, метрах, килограммах, а также указан конкретный диапазон рыночных цен.
Если вы строите дом поэтапно, то вам ненужно будет тратить средства сразу на приобретение всех строительных материалов. Вы сможете покупать их постепенно, по мере поэтапного строительства дома.
Это достаточно удобно с точки зрения хранения, доставки и разгрузочных работ. Этот вопрос особо актуален для строителей домов на садовых участках. В маленьком пространстве установить дом, расположить все строительные материалы, и защитить их от внешних атмосферных осадков будет практически невозможно.
Хороший бесплатный проект
Хороший проект – это рабочие чертежи, подробные планы и схемы, которые необходимы для каждого из этапов строительства каркасного дома.
После просмотра данного типа документа, у вас не останется ни каких вопросов по строительству дома. Качественная и понятная проектная документация – это широкая возможность спланировать всю работу на стройке и свести к минимуму все ошибки.
Помимо этого, хороший и качественный проект оптимизирует работу строителей, сводит к минимуму распилочные работы и подгонки материала, а это приводит к значительной экономии времени на стройке.
А также можно избежать незапланированных отходов, оставшихся после распилки строительного материала, и это приведет к ощутимой экономии. Это можно выполнить с помощью подбора специальных материалов под определенный проект, либо при разработке проекта каркасного дома при учете материалов, представленных в настоящее время на рынке. Листовой материал кратный площади стен дает возможность сделать обшивку очень быстро и без каких-либо лишних отходов.
Хороший и качественный проект может снизить затраты и другим способом. Пример, по проекту предусмотрено применение пиломатериала для опалубки в будущем строительстве, и это приводит к существенному снижению затрат и большой экономии.
Одноэтажный каркасный дом: бесплатные проекты и чертежи
Бесплатные проекты – это определенный миф, который широко распространен среди строителей.
Скачать или найти готовый проект, который бы вас полностью удовлетворил, просто не реально. В интернете представлены сотни бесплатных чертежей некоторых частей дома, разные планировки и модели одноэтажных каркасных домов, и варианты декорирования фасада. Но качественных и надежных проектов в сети нет.
Связано это не только с нарушением авторских прав, но и с тем, что все готовые проекты каркасных домов и чертежи – это сложная документация, которая разработана под определенные строительные условия. В данном документе учитывается тип грунта и уровень грунтовых вод, их пучинистость, а эти показатели помогают правильно подобрать фундамент и рассчитать несущую нагрузку.
Даже у однотипных одноэтажных каркасных домов, одинаковых на первый взгляд, есть различия, которые конкретно отражены в проектной документации. В каждом определенном случае используются разные строительные материалы, разное количество утеплительного слоя, различные замковые соединения и устройство кровли. Даже инженерные коммуникации в одинаковых каркасных домах, расположенных в разных регионах, могут быть устроены по-разному.
Бесплатные проекты в интернете можно найти для небольших дачных домов еще старых годов постройки. Хотя, с появлением новейших технологий и строительных материалов, а также более простых технических решений они не будут являться верным документом.
Без документов и чертежей строительство каркасного дома выйдет на 25% дороже, чем с наличием документов.
Как правило, стоимость пакета документов под ключ для среднего каркасного дома будет стоить около 10 тыс.руб. В среднем стоимость готового проекта не превышает и 5% от стоимости всех работ, и гораздо чаще она составляет 2%. При чем, наличие качественной документации позволит вам сэкономить большую часть бюджета.
Как построить стены каркасного дома своими руками: пошаговая инструкция
Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.
Иллюстрация
Описание действия
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.
Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними
Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.
Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей
Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.
Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.
Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.
По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.
Утепление стен: как оно производится, материалы, технология
После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже
Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»
Устройство дома на проектах
Сборка каркасного дома по чертежам представляет последовательные операции по сооружению различных элементов строения. А именно:
- Закладывание фундамента.
- Сбор каркаса стен.
- Сбор стропильной системы.
- Монтаж кровли.
- Обшивка стен.
- Обустройство проёмов – установка окон и входных дверей.

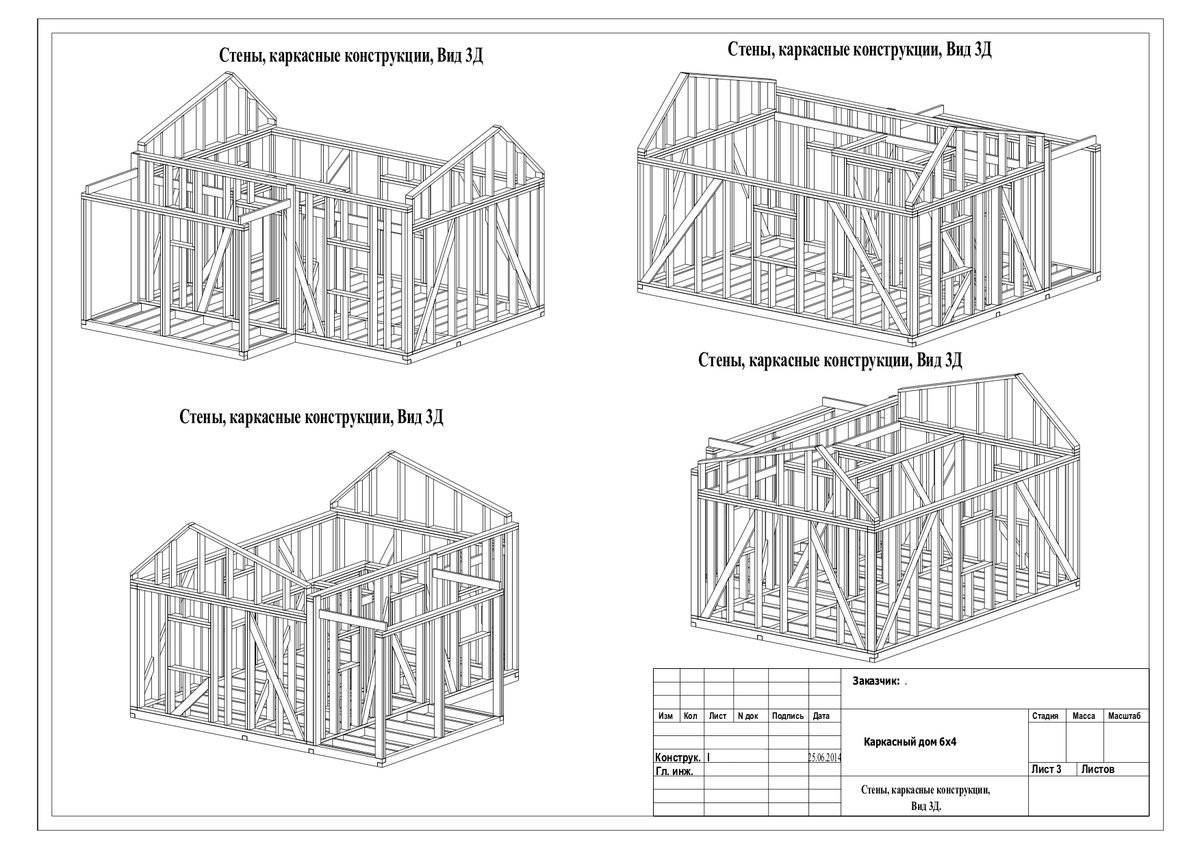

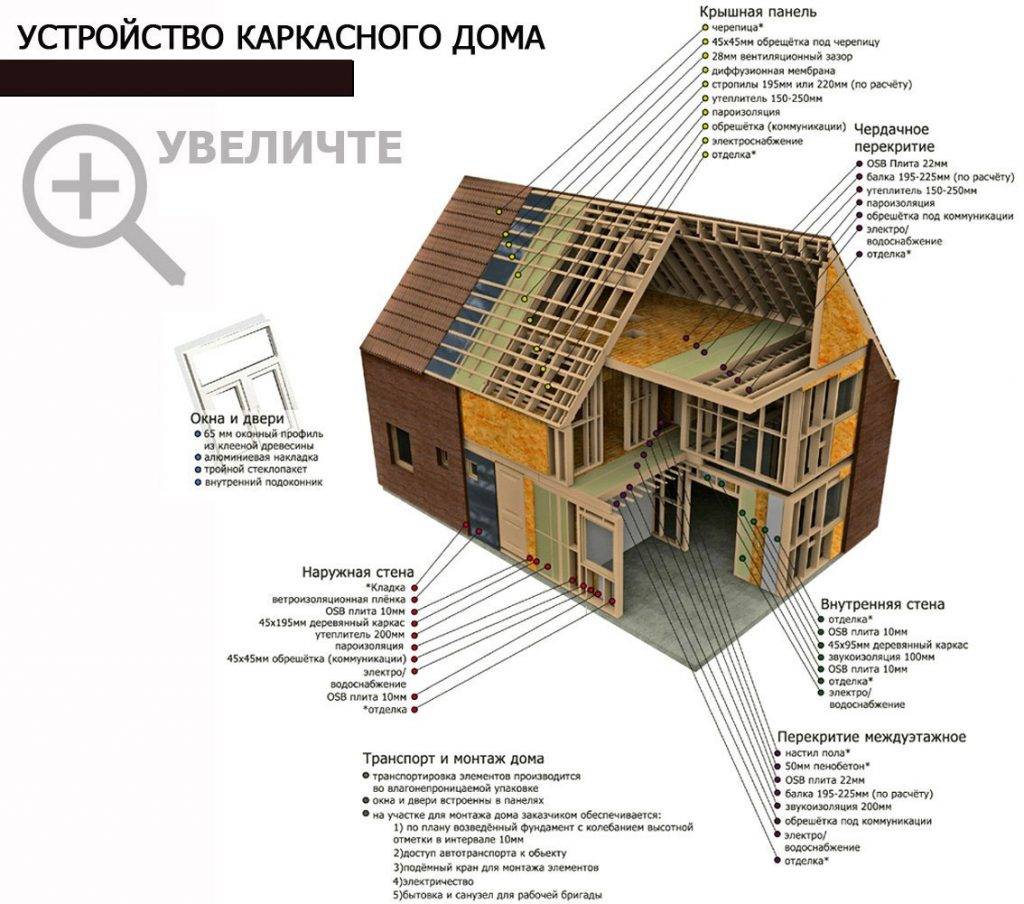

Схема устройства каркасных домов.
В ходе строительства дома также осуществляется прокладывание элементов водоснабжения, канализации, электропроводки и газопровода. Они располагаются внутри каркасных стен, полов, перекрытий. Поэтому их монтаж выполняется перед обшивкой стены внутренней облицовкой.
На заметку
В ходе выполнения работ пользуются чертежами проекта. Как правило, каждый этап строительства сопровождается собственным чертежом, схемой, спецификацией и описанием.

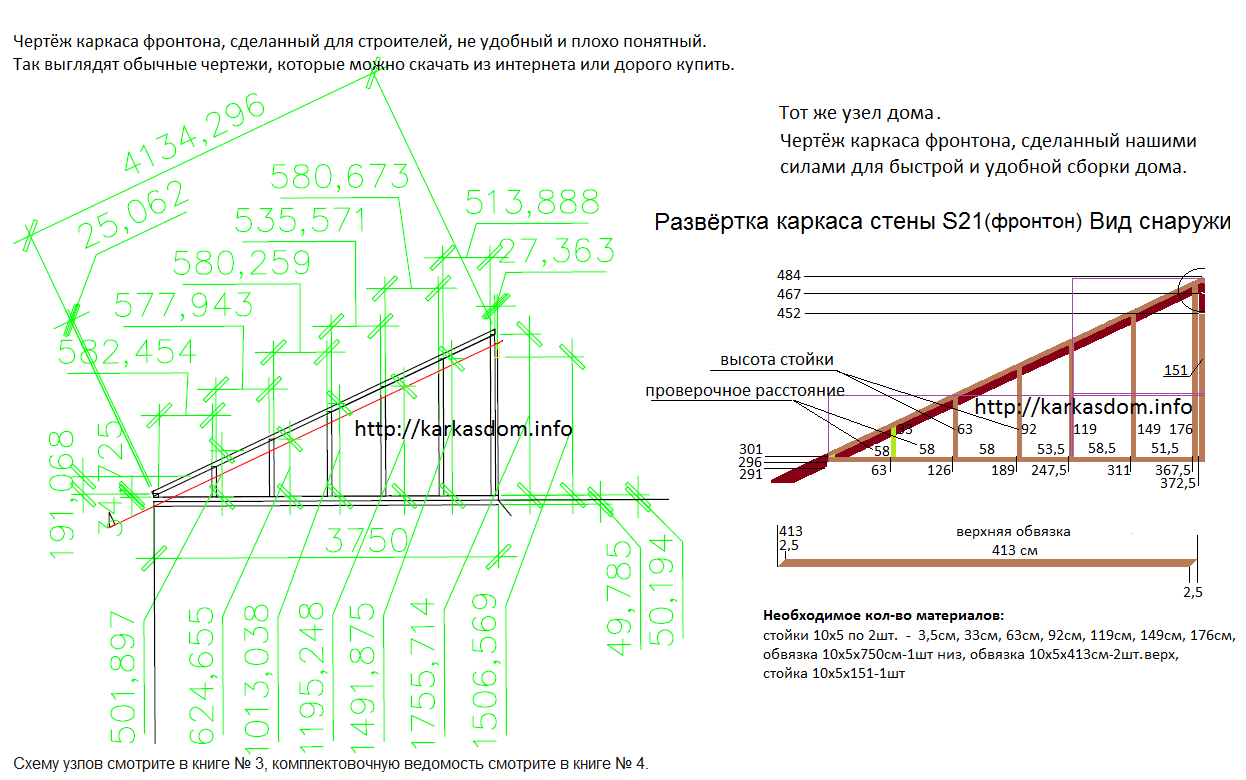

Сравнение: Обычный чертёж и наши чертижи.
Для удобства и скорости работы мы не стали как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне не удобно, представьте как собирать дом если для того чтобы собрать перегородку длиною всего метр-два вам придётся искать её комплектность в книги из почти ста! листов. Чтобы у вас не было таких проблем мы все необходимые материалы и их точные размеры указали непосредствено на странице где нарисован тот объект который вы будете собирать в настоящие время, вам не придётся тратить уйму времени чтобы найти и рассчитать, что вам нужно, всё указано на схеме, просто и удобно.
Так как все чертежи и планы мы не можем разместить на одной страницы то зайдя в раздел, Наше предложение мы можем предложить вам бесплатно все сметы для расчёта во сколько вам обойдётся дом по ценам вашего региона, все планы, чертежи и технологии с подробным описанием, что и как делается и для чего. В общей сложности более 100 страниц цветных чертежей, описаний и комментариев для удобства, скорости и качества работы.
Читайте так же:
Технология строительства каркасных домов
Технология строительства каркасных домов – это некий свод правил, соблюдая который вы сможете быстро и качественно своими руками построить правильный дом, чтобы в последствии избежать лишних затрат на переделку или перестройку.
Поэтапное описание строительства каркасного дома
Описание строительства каркасного дома – это подробный рассказ о строительстве каркасного дома своими руками в который мы добавили большое количество фотографий по каждой стадии строительства, будь то строительство фундамента, возведение каркаса, наружная и внутренняя отделка, утепление и тд.
Фундамент
Фундамент – это основа любого дома, поэтому мы посветили этому огромный раздел, в котором постарались доходчиво рассказать как самому сделать хороший фундамент, предоставили подробные описание по выбору типа фундамента: лента, плита или столбчатый, а так же расчёты по глубине промерзания, по грунтам, уровню грунтовых вод и тд.
Плюсы и минусы каркасных домов
Плюсы и минусы каркасных домов – как и в любой технологии и у каркасных домов есть сильные и слабые стороны. Для этого мы сделали специальный раздел, в котором постарались честно рассказать о всех преимуществах и недостатках каркасной технологии, для честности построили каркасный дом соблюдая все технологии и живём в нём, поэтому рассказ будет из первых уст и без прикрас.
Основные правила выбора фирмы
Естественно, такой дом можно создать и своими руками, но материалы в любом случае необходимо заказывать в какой-нибудь фирме
Есть банальные вещи, которые нужно сделать: просмотреть все возможные для вашего региона варианты, выбрать несколько наиболее подходящих и ознакомится с отзывами (обращайте внимание на сторонние сайты с отзывами). Компания должна давать гарантию, а их проекты должны соблюдать все официальные требования и разрешения
Разумеется, рабочий план должен быть безукоризненным, а также вам необходимо будет официальное разрешение на строительство. К слову, генеральный план должен включать рисованные макеты здания со всех сторон, вид каждого фасада и строение кровли, дверные и оконные отметки, планировку и т. п. Если фирма не предоставляет полный перечень, то стоит подумать о надежности данного выбора.
Также к плану должны прилагаться все рабочие чертежи в порядке сборки, начиная строением фундамента и заканчивая внутренними работами. Это позволит вам контролировать процесс сборки, если вы ее заказали. Если вы решите собирать дом самостоятельно, проекты обязательно снабжаются сводками и советами для лучшего понимания процессов. Особенно если вы не занимались подобным ранее, такие шпаргалки помогут вам.
Шаг 4: Перекрытие
Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.
Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.
Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.
Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.
Крепление балок кронштейнами.
Последовательность работ:
- Устанавливают по периметру дома лобовую доску 50х200 мм.
- Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
- Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
- Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.
Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.
Шаг 5: Стропильная система и кровельный материал
Стропильную систему каркасного дома монтируют в несколько этапов:
- Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
- Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
- На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
- Размечают места крепления стропильных ног.
- Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
- Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
- Прикручивают к низу стропил карнизные планки.
- Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
- Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.
Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:
- К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
- Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
- Устанавливают коньковые элементы и ветровые планки.
Рабочая часть
Кроме того, проект дома имеет так называемую рабочую и эскизную части. Рабочая часть каркасного дома состоит из трёх разделов:
- Архитектурного.
- Конструктивного.
- Инженерно-технического.
В инженерно-техническом разделе даётся информация об обустройстве инженерных сетей и коммуникаций – схемы разводки, выбор оборудования.

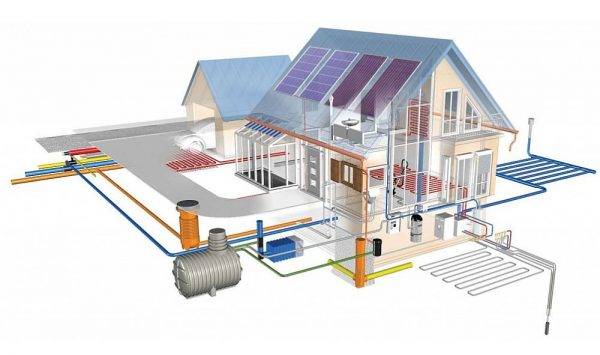

Расположение инженерных сетей.
В конструктивном разделе содержится спецификация строительных материалов и перечень работ. А также планы фундамента, перекрытий, кровли, разрезы стен. При этом хороший проект каркасного строительства адаптирован для типовых материалов из строймагазина и для выполнения работ непрофессионалами.
На заметку
В типовых готовых проектах фундамент не привязан к определённой местности или участку. В качестве адаптации к определённым условиям строительства проект может быть уточнён, «адаптирован». Для этого проводят рекогносцировку местности, определяют уровень грунтовых вод, рельеф, состав почвы и вносят корректировку в готовый типовой документ.
Архитектурный раздел представляет наиболее обширную часть. Он содержит:
- План участка.
- Эскиз и описание фасада будущего каркасного дома с указанием его размеров.
- Планы этажей и помещений с указанием их размеров и площади.
- Обозначение расположений проёмов, стен, перегородок, лестниц и др.
Двухэтажный дом в разрезе.
Подготовить и рассчитать комплект проектных документов может только лицо, которое имеет разрешение на подобные работы. Это может быть индивидуальный предприниматель или строительная организация. Лицо или организация, которая готовила проект, несёт ответственность за его качество и соответствие нормам.
Что нужно предусмотреть в чертеже для стен каркасного дома?
Строительство стен в каркасном и каркасно-щитовомдоме подразумевает то, что в комплекте чертежей в обязательном порядке должны содержаться чертежи планировки помещений как всего этажа, так и отдельных помещений
И совершенно не важно одноэтажный это дом, с мансардой или гараж
На них указываются места установки перегородок, которые образуют комнаты и другие помещения.
Действительно, будет проще изготовить несколько блоков с одинаковыми размерами, чем такое же количество оконных или дверных конструкций по разным.
Поэатжный план
В рабочих чертежах необходимо указывать размеры всех применяемых деталей. Но для ясности чертежа допускается указание линейных параметров простых деталей в спецификации. То есть на чертеже у этой детали будет указан ее порядковый номер по спецификации, а все ее параметры (размеры, количество) будут записаны в строках спецификации. Надо сразу отметить, что в отличие от машиностроительных чертежей строители более снисходительно относятся к размерам деталей и размерным цепочкам. При определении предельных размеров, а также допусков на них целесообразно руководствоваться ГОСТ 21779–821 и ГОСТ 25347–82.
На чертежах должны быть указаны места расположения всех дополнительных элементов конструкции каркаса – укосины, упоры. При этом должны быть указаны способы их крепления, как на фото.

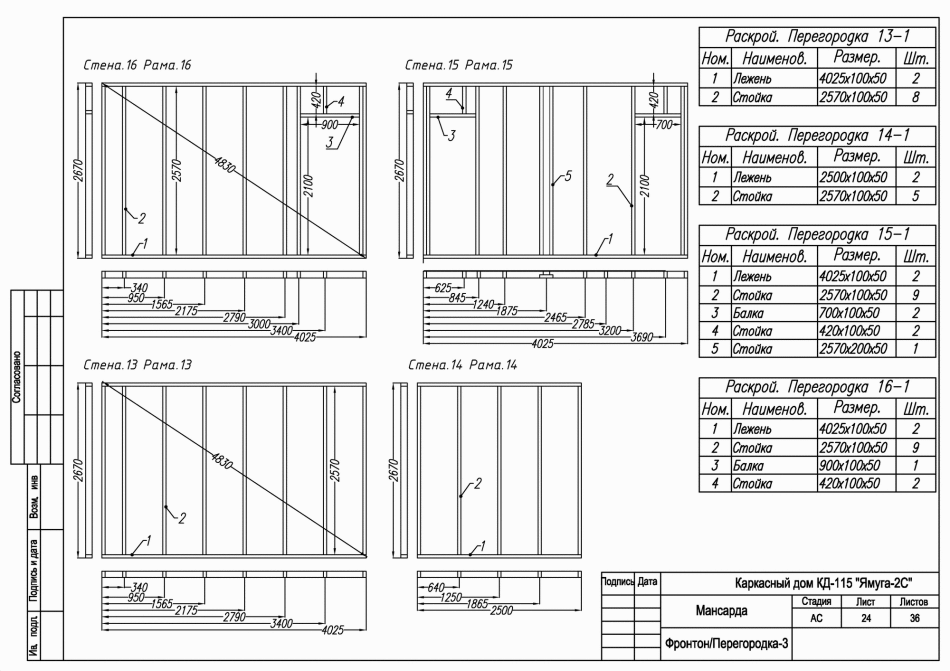

Схема укосин
В отношении лицевой части здания чертеж должен содержать максимально допустимую информацию о размещении стоек, оконных блоков, присоединительных размеров поперечных балок.
Профессиональные проектировщики понимают, что на чертеже должно быть ровно столько размеров, сколько необходимо для выполнения работ и контроля уже сделанных. Излишнее количество нанесенных размеров может привести к путанице и ошибкам.
План помещений
Кроме того, существует правило, которому следуют инженеры все отраслей. Вся техническая документация должна толковаться однозначно и при ее применении не должно быть разночтений.
Начало работ: расчёты, подготовка чертежей
Чертежи каркасных домов
До проектирования строения нужно пошагово определиться со следующими моментами:
Шаг 1. Назначение дома – например, для нежилой постройки возможно не потребуется утепление, стены будут тоньше.
Пример утепления стены в разрезе
Шаг 2. Отопление – его тип (отдельная котельная или запитанное от уже существующих коммуникаций), расход тепла из расчёта на жилую площадь (чем больше комнат, тем более дорогим будет их прогрев), устройство дымохода.

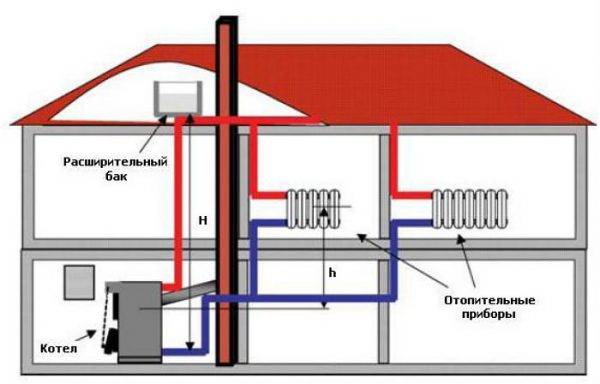

Планировка отопления дома
Шаг 3. Количество проживающих – от этого зависит число этажей и спален.
Планировка двух этажного дома
Шаг 4
Какие материалы будут использоваться – часто применяют изделия из древесины, так как они есть во всех регионах, но важно понимать, что длинные элементы (свыше 6 метров) приобрести не удастся. Например, балки для обвязки фундамента придётся стыковать
Это потребует соответствующего опыта.
Пример использования материалов из древесины
Шаг 5. Расположение коммуникаций в здании – наружное или внутреннее. В первом случае обслуживание трубопроводов и электропроводки облегчается, но портится внешний вид помещений. Во втором – при необходимости ремонта придётся разбирать обшивку.
Прокладка коммуникаций под домом
Шаг 6. Нахождение санузлов, кухни и прочих хозяйственных помещений – их стараются сгруппировать поблизости друг с другом – чтобы облегчить разводку труб.
Учитывайте также циркуляцию воздуха в помещении
Шаг 7. Планировка – самый трудный этап для будущих хозяев. От грамотного расположения помещений зависит комфорт, а произвести изменения после строительства будет сложно. Рекомендуется использовать компьютерное 3D-моделирование – это даст возможность наглядно убедиться в правильности решений.
Наглядный пример 3D моделирования
Шаг 8. Балконы и лоджии – делают, если строение (как минимум) двухэтажное. Элементы также следует заранее предусмотреть и рассчитать.
Балкон второго этажа
После этого следует определиться с размерами. Они зависят от величины участка и его качества. Если ландшафт имеет сильные перепады по высоте, это придётся заранее исправлять.

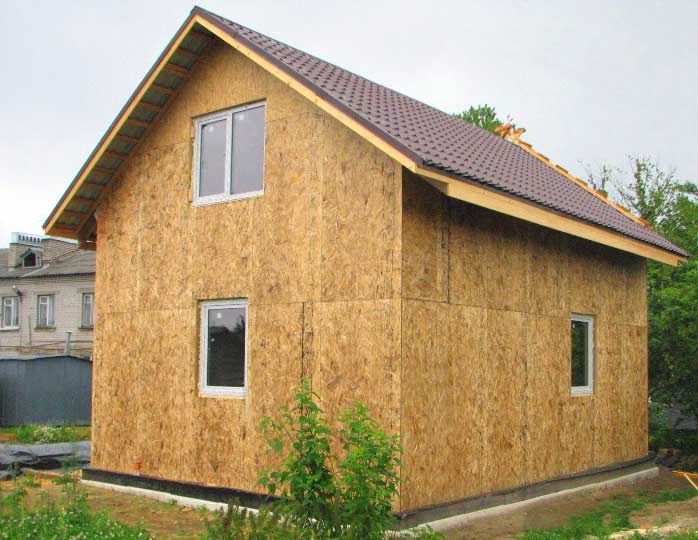

Пример: дом 6х6 с мансардой. Типовые проекты и чертежи

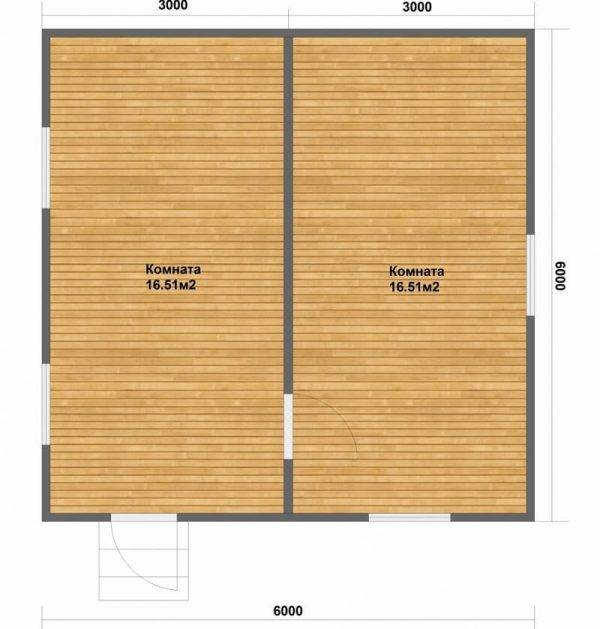

Планировка второго этажа 6х6
Одноэтажный дом 6х6 – одно из лучших решений для средней семьи из 2-3 человек. Такие проекты часто выбираются для возведения в частных садоводствах, дома пригодны для отдыха и сна в летние дни. Чертежи для одноэтажных домов 6х6 способен создать практически любой владелец участка.
Вариант планировки первого этажа 6х6
Главные плюсы:
- экономия стройматериалов;
- компактность;
- простота и высокая скорость возведения.
Один из вариантов (общий план):

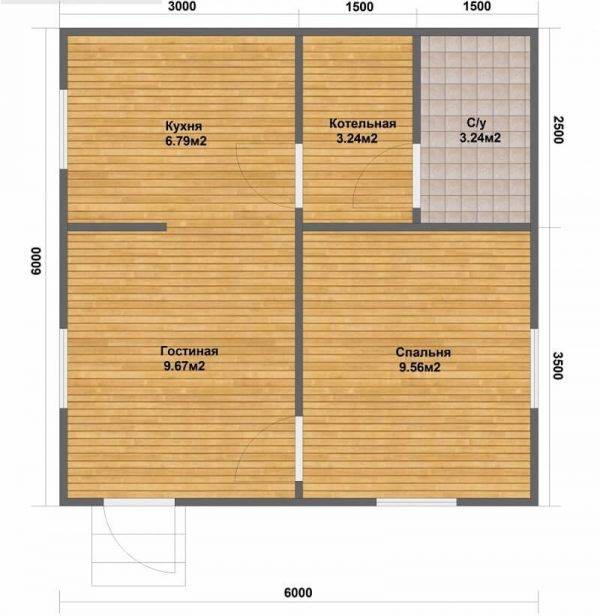

Планировка первого этажа 6х6
- Первый этаж – кухня, ванная и туалет.
- Второй этаж – спальни.
- Фундамент – облегчённый из винтовых свай.
Планировку этажей можно выбрать в зависимости от назначения дома. Такие дома некоторые опытные строители создают даже в одиночку.
Дома 6х4
Проекты 6х4 также компактны, но для большой семьи не пригодны. Часто используются для постройки летних дач, охотничьих домиков или для хозяйственных нужд.
Главная черта – максимально быстрая возводимость, если выбран одноэтажный дом. Строения также мало весят, на устойчивых и стабильных почвах потребуют самого простого фундамента.
Проекты 6х8

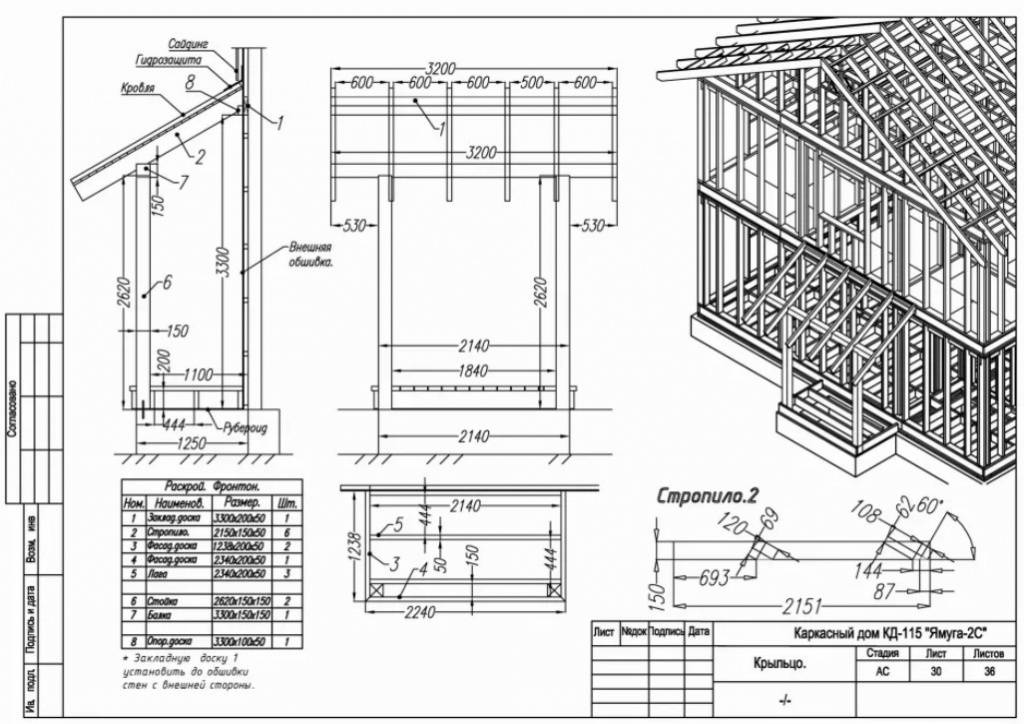

План каркасного дома
В таких постройках комфортно будет уже 3-4 жильцам. Есть проекты двухэтажных и одноэтажных домов. В верхней части располагается мансарда или чердак, это не считается третьим этажом.
Планировка каркасного дома
Выбор планировок многообразен. На первом этаже можно предусмотреть гостиную, санузел, кухню и небольшое хозяйственное помещение. На втором – спальни и комнаты для гостей. В мансардном помещении – мастерскую, тренажёрный зал, или дополнительные комнаты.
