Способы заделки зазоров
Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:
Оцинкованный проход для дымохода
Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.
Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

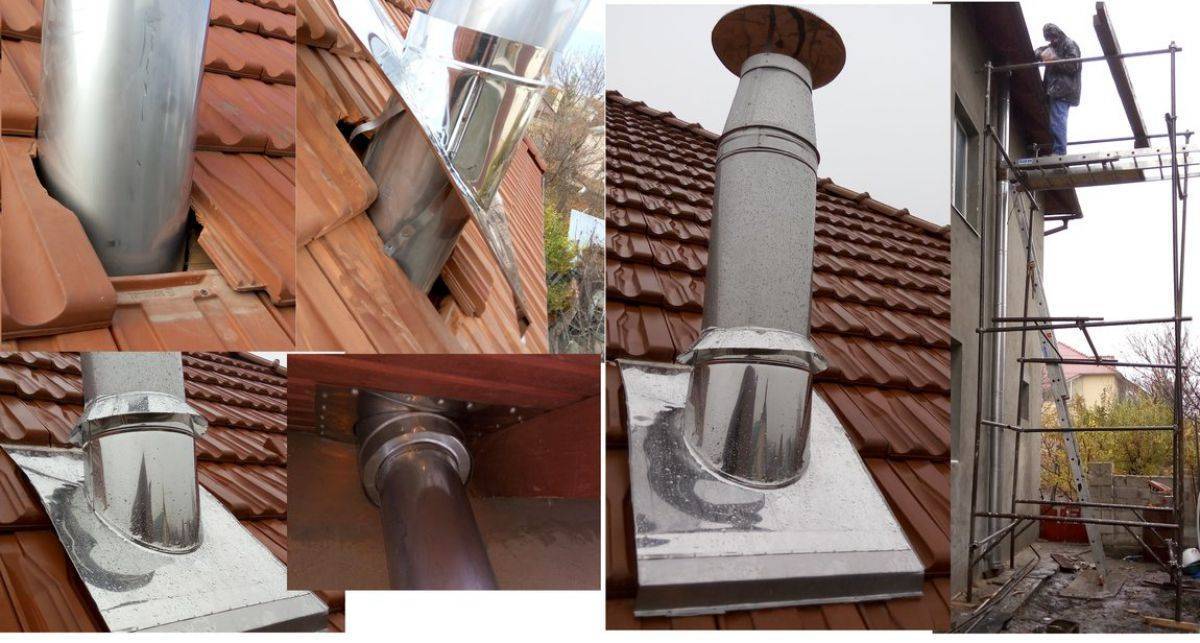

Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты
При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки

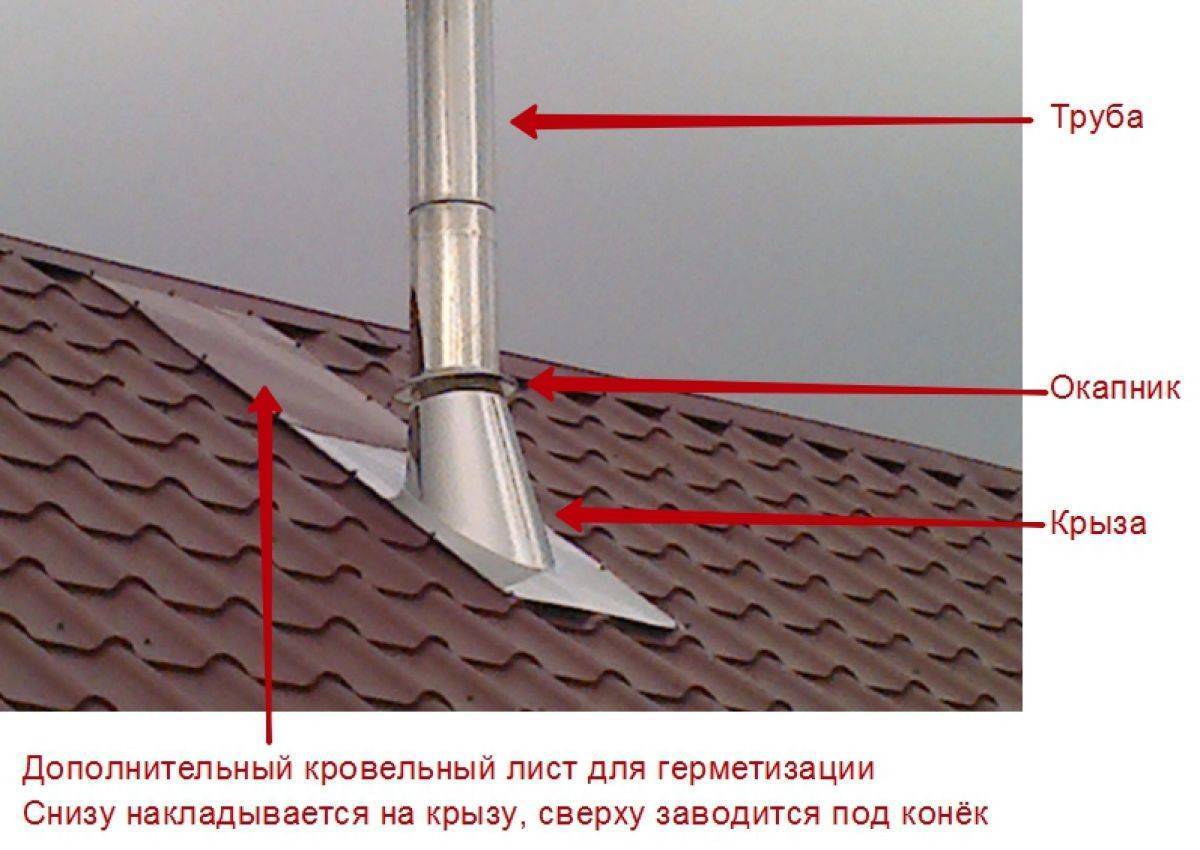

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

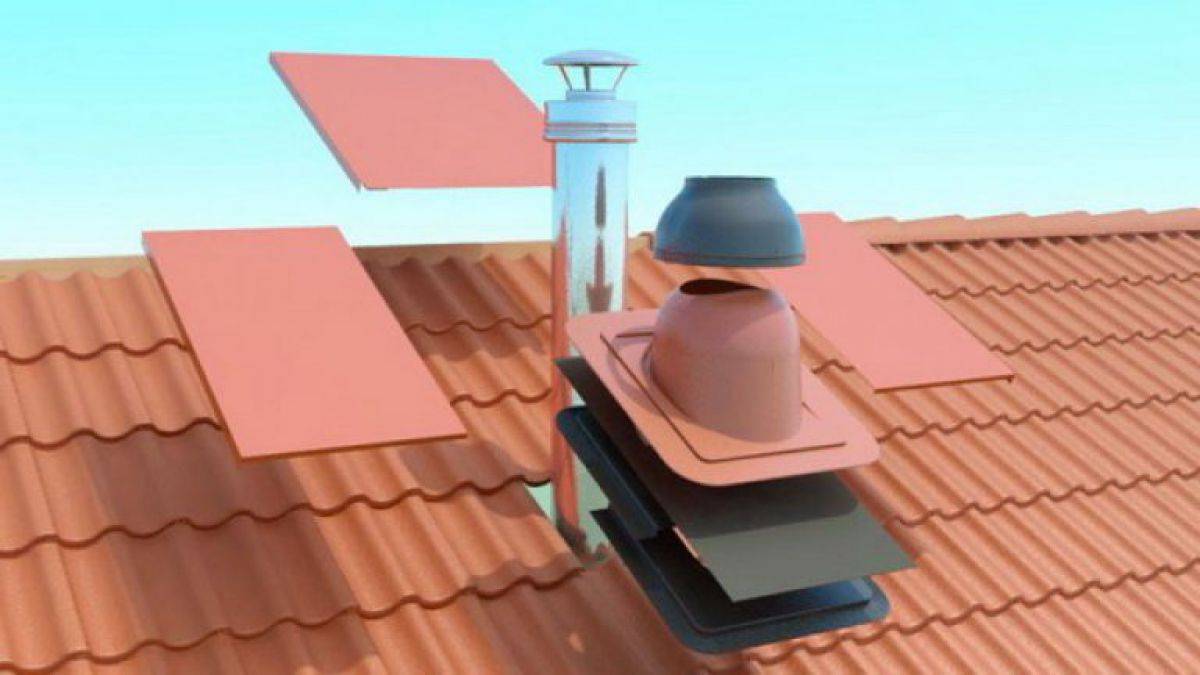

Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

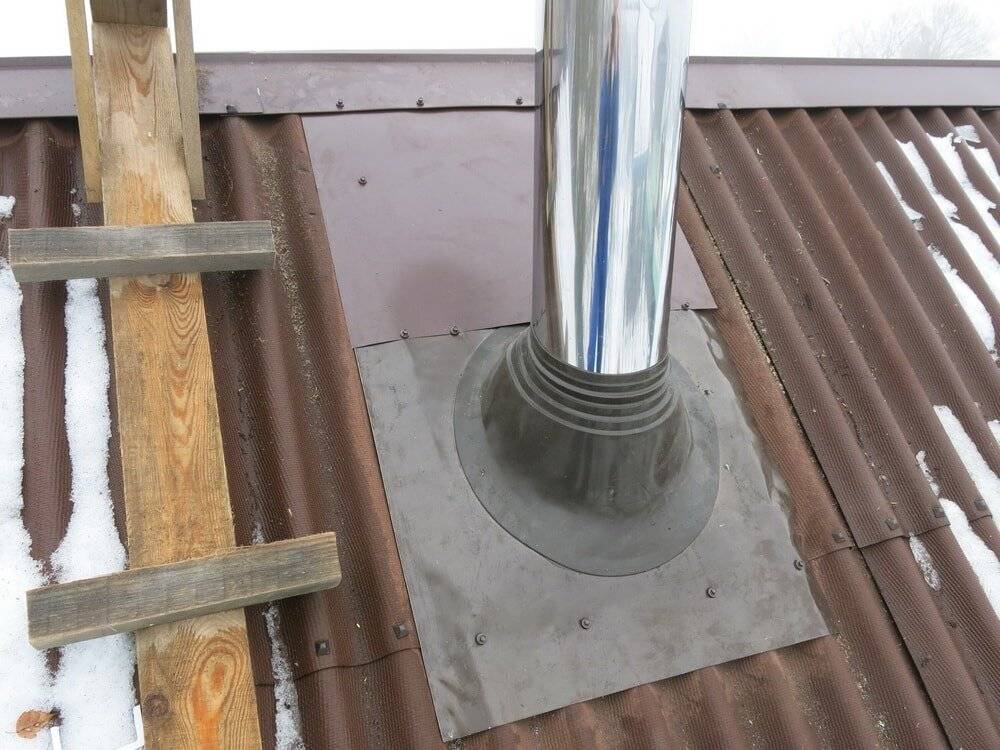

Монтаж силиконовой разделки

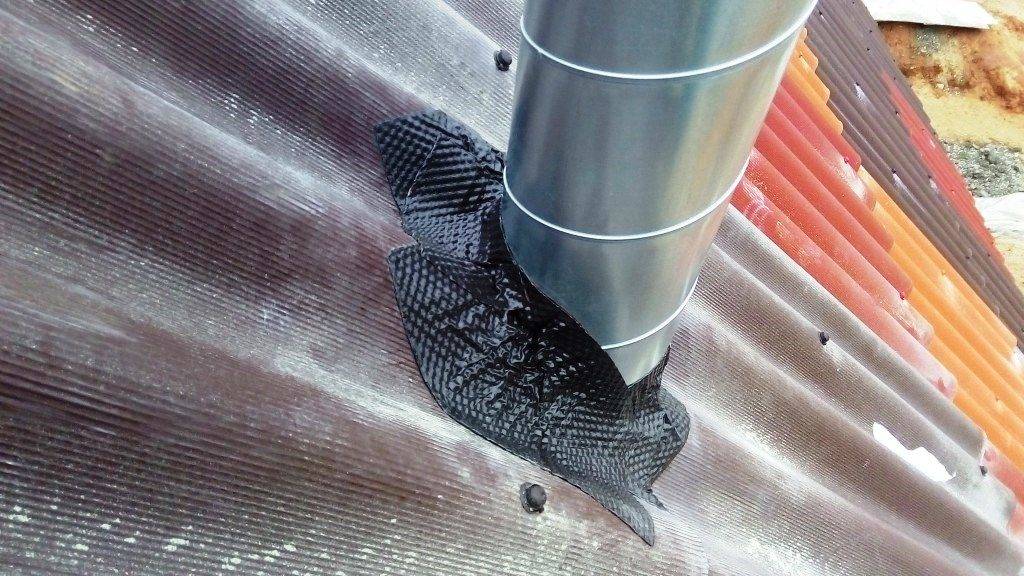

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком

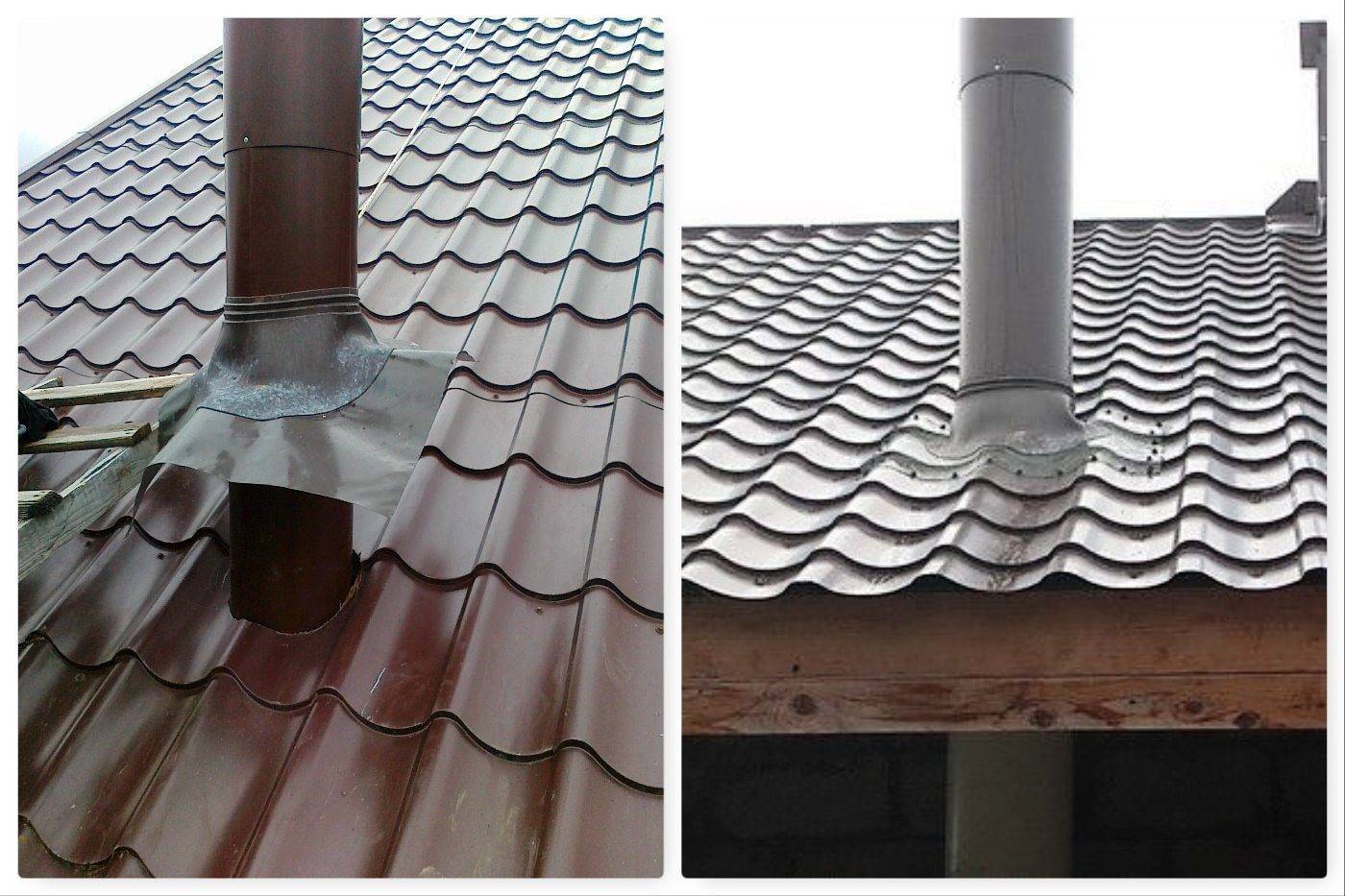

Разделка трубы на металлочерепице
Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.
Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.
Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.
Особенности примыкания к коаксильной круглой трубе:
- Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
- При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.
Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

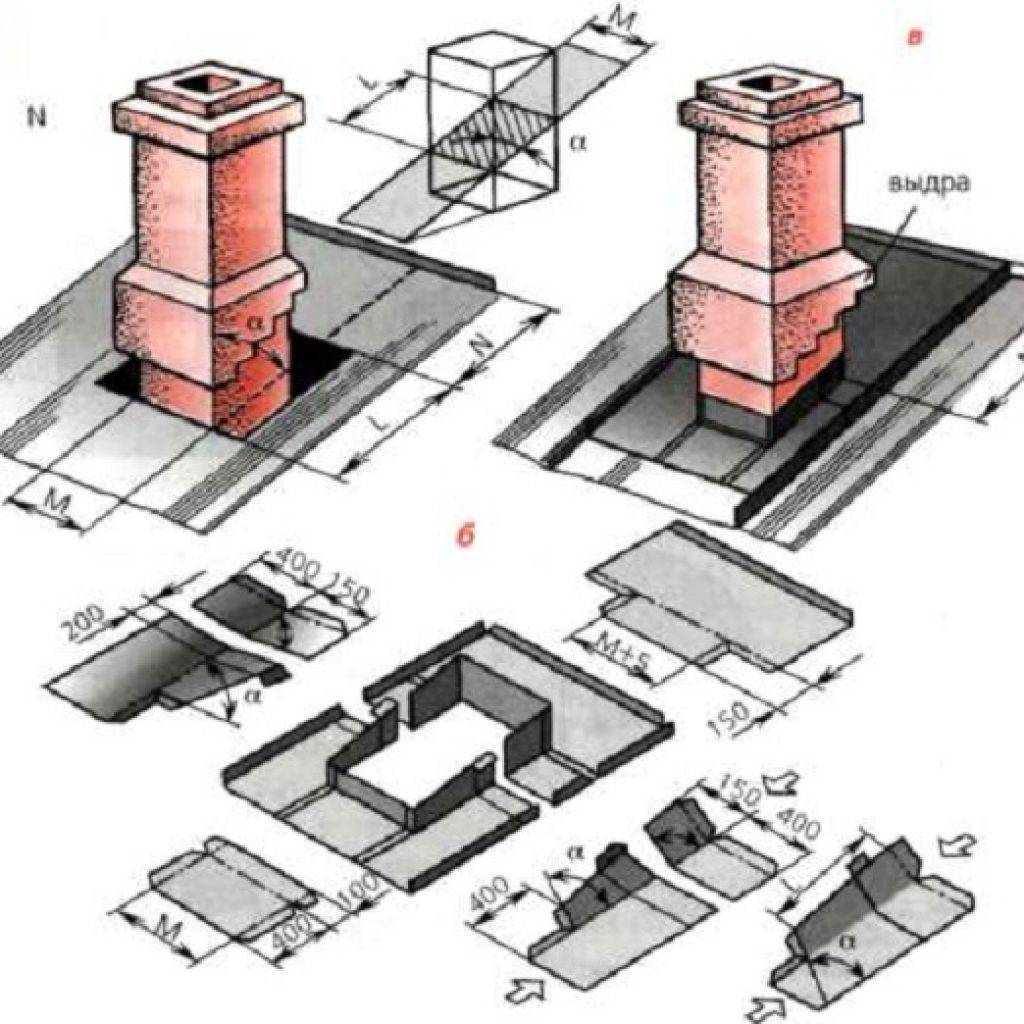

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.
После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.
Изготовление коробов
О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.
Необходимые инструменты:
- Дрель;
- Ножницы по металлу;
- Циркуль;
- Металлические листы;
- Саморезы.
Этапы работы:
- Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
- Из металлического листа вырезается две заготовки. Им придается П-образная форма. Затем готовые детали прикручивают к потолку с помощью саморезов.
- Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
- Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
- В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
- К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.
Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.
При изготовлении короба нужен следующий инструментарий:
- Ножницы по металлу.
- Лист оцинкованный.
- Саморезы.
- Цыркуль.
- Дрель.
Дальнейшая последовательность действий:
- Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
- Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
- Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
- Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
- От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
- Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.
По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.
Герметизация трубы на крыше из профнастила — технология монтажа
В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.
Гидроизоляция трубы на крыше из профнастила: способы
Сейчас разработано несколько способов эффективно заделать трубу на крыше, создано оборудование для обустройства места примыкания. Ниже описаны самые популярные варианты.
Мастер флеш

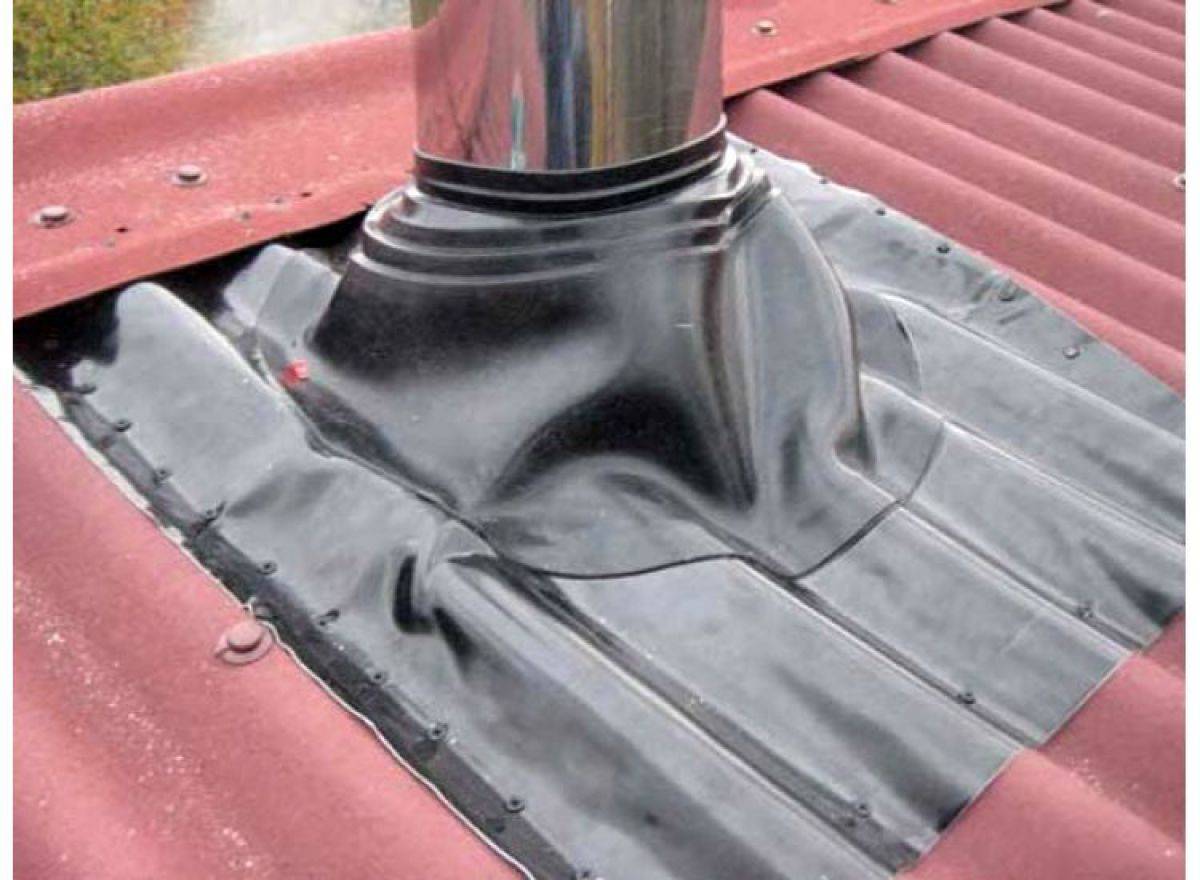

Так называется эластичный колпак (проходка) для гидроизоляции проходов с круглым сечением. Он выполняется из усовершенствованного латекса, который, помимо защиты от воды, обладает и другими достоинствами:
- долговечность;
- сохраняет свойства в диапазоне от минус 50 до плюс 130 градусов Цельсия;
- устойчив к прямым солнечным лучам (ультрафиолету).
Монтировать этот элемент достаточно просто, к тому же он производится в разных вариациях для труб с разным диаметром.
Приобретается Мастер флеш нужного диаметра
Перед монтажом аккуратно обрезается узкая часть колпака, чтобы латекс плотно облегал проход.
На трубу аккуратно натягивается резиновая проходка до конца, до места соединения с кровлей.
Внимание! С прохода предварительно нужно убрать зонтик (дефлектор).
Основание колпака прикрепляется к профнастилу. Мастер флеш имеет самоклеящуюся основу
Перед закреплением с основы снимается защитный слой, и колпак плотно прикладывается к кровле. Перед креплением профнастил следует очистить от пыли и загрязнения.
Колпак закрепляется с помощью саморезов, миниатюрные зазоры заполняются герметиком.
Сверху гидроизоляция покрывается фартуком в качестве дополнительной защиты. Фартуки выпускаются в разных цветах, таким образом можно подобрать материал под цвет крыши.
Защитные фартуки
Помимо резиновых колпаков применяются фартуки из других материалов. При гидроизоляции трубы с круглым сечением также применяются проходки из оцинкованной стали. В этом случае на место стыка прохода с крышей дополнительно устанавливается хомут из стали, зазоры герметизируются с помощью герметиков и клейкой ленты с металлическим армированием.
Несколько сложнее происходит работа по герметизации труб прямоугольного сечения. Поскольку форма создает прямые углы, это накладывает свои особенности.
Если труба создается из кирпича или блоков, то она, как правило, имеет прямоугольную форму, а также больше по своему размеру. В этом случае герметизация проходов происходит с помощью фартука, состоящего из нескольких деталей.

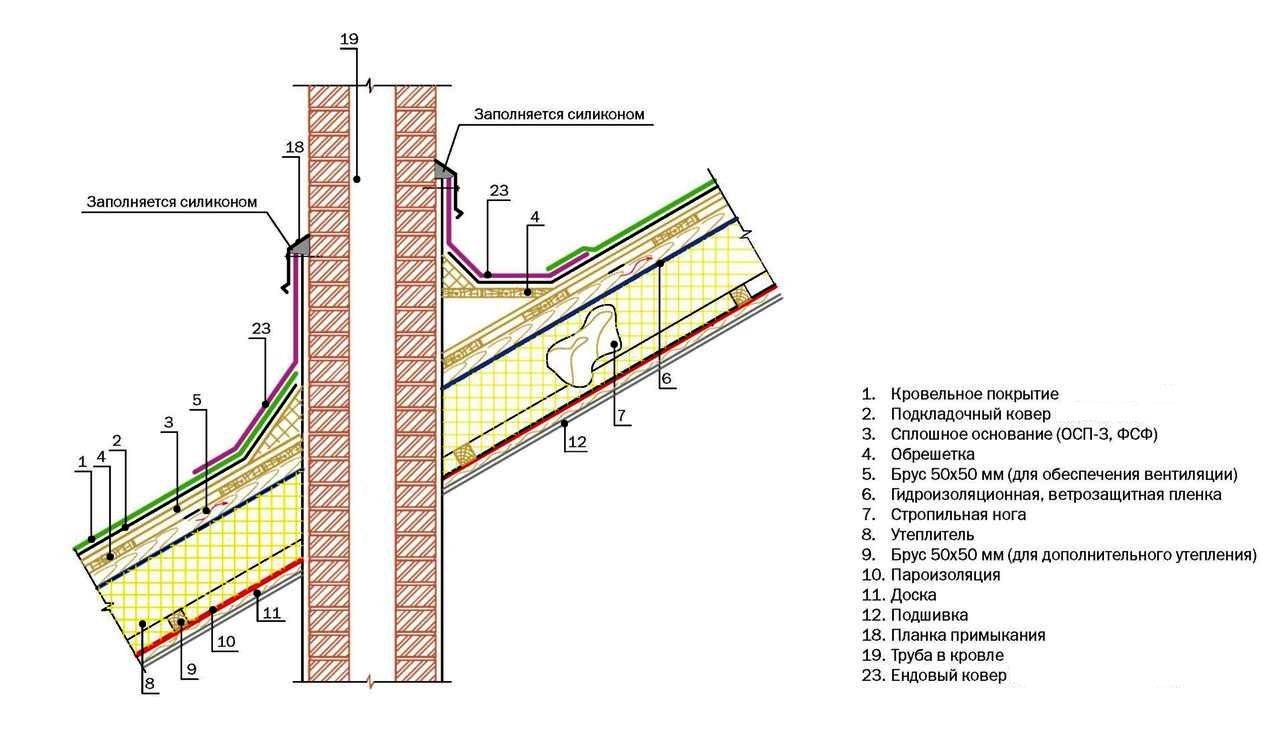

- Гидро- и пароизоляция кровли, оставшаяся после выведения прохода на крышу крепится к нему по периметру с использованием строительного скотча.
- С помощью машинки по периметру трубы создают небольшую канавку (штробу).
- Планку примыкания (верхний край) фиксируют в штробе с помощью силиконового герметика.
- Фартук состоит из четырех частей – к каждой стороне прямоугольника. Нижний фартук крепят плотно к проходу с нахлестом 10 см. Для крепления используют саморезы по работе с профилированным листом.
- Под нижний фартук помещается галстук, элемент гидроизоляции, который исключает попадание воды в здание (протечки).
- Подобным образом крепятся боковые и верхний фартуки, создавая цельную защитную конструкцию.
Совет! Заделывая стык, рекомендуется выбирать материалы той же фирмы, которая выпустила профлист.
Гидроизоляция трубы на крыше дома – процесс не такой сложный, сколько важный. Правильно заделать стыки жизненно необходимо для создания качественной кровли. Относясь ответственно к таким нюансам, человек не будет знать проблем с крышей своего дома долгое время.
Что еще почитать по теме?
Обустройство фартука из алюминиевой ленты
Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.
Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.
Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.
Смотрите видео о том, как правильно герметизируется труба на крыше.
Причины протечек
Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.
Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.
Если работы выполнены некачественно, возникает множество проблем:
- Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
- Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
- Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
- Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.
Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.
Основные методы и материалы для герметизации печной трубы
Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.
Эластичный колпак
Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.
Монтаж колпака производится в такой последовательности:
- Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
- Натянуть на трубу резиновый колпак до места его соединения с кровлей.
- Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
- Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
- Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.
Гидроизоляция дымохода с круглым сечением
Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.
Защитные фартуки
Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.
Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:
- Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
- По периметру дымохода необходимо сделать канавка небольшой глубины.
- Верхний край планки необходимо присоединить к канавке с помощью герметика.
- Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
- Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
- По такому же принципу следует монтировать и остальные части герметизации дымохода.
Гидроизоляция дымохода на крыше из профнастила
Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом
Крайне важно правильно заделать стыки, а также выбрать оптимальный материал для защитных фартуков
Герметизация посредством обустройства короба
Существует способ герметизации посредством обустройства короба.
- Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
- Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
- В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
- Элементы короба (воротник) соединяют способом внахлестку и припаивают.
- При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
- Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

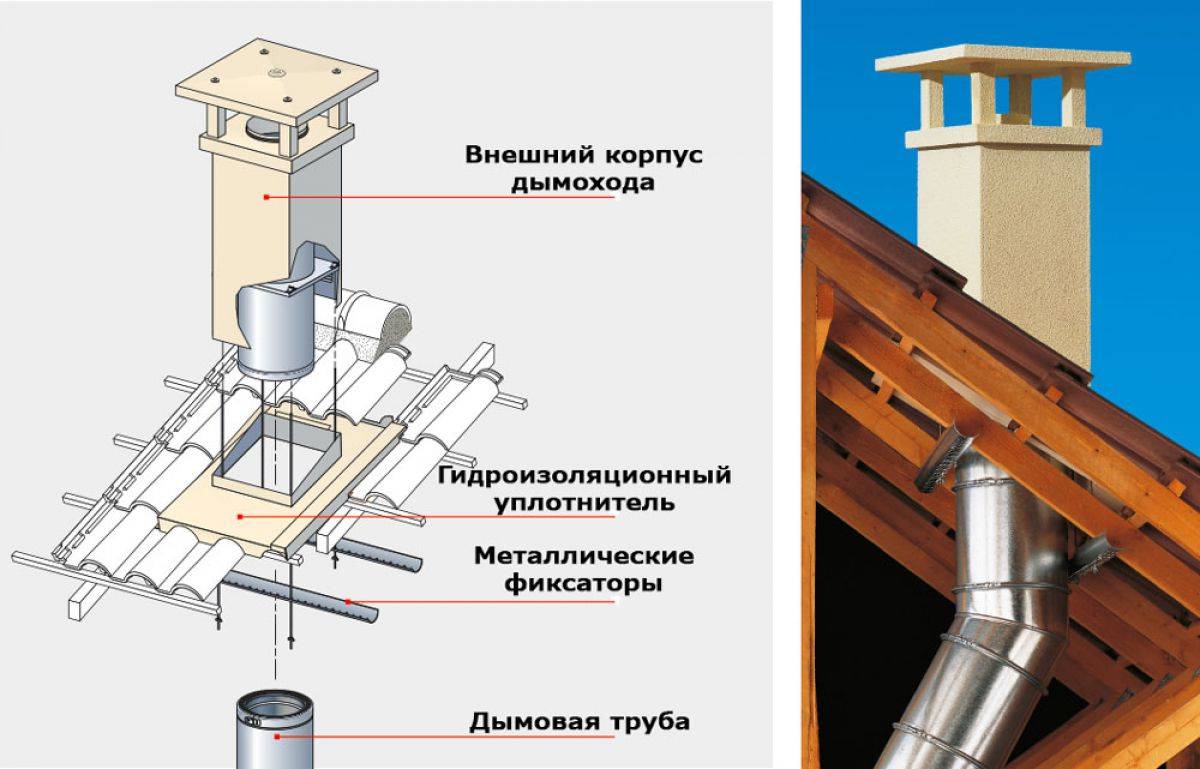

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.
Современный метод герметизации предполагает защиту способом фартука с использованием оцинкованного металла с полимерным покрытием.
Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.
Коротко о главном…
Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.
Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

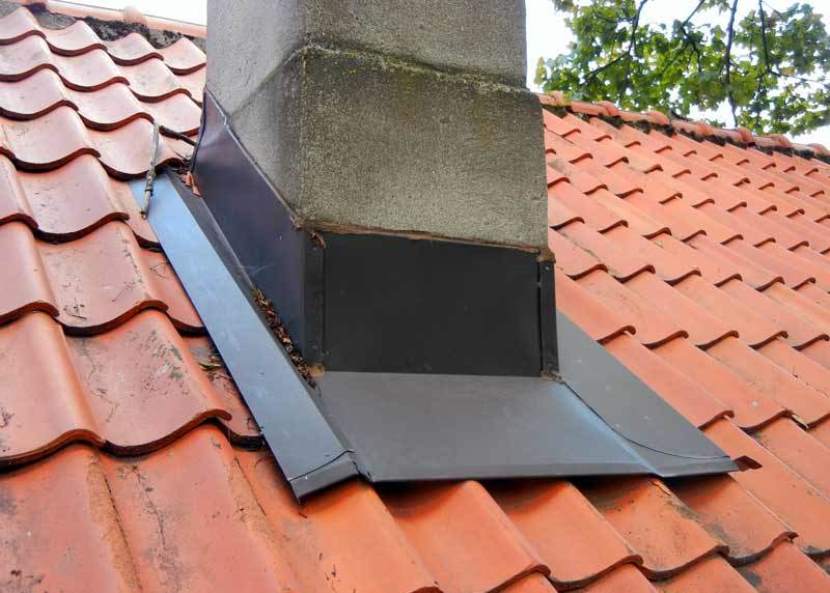

Стальной фартук
Для отделки дымохода используются фартуки, выполненные из оцинкованной стали. Их впоследствии можно окрасить в необходимый оттенок. Конфигурация этого элемента может быть различной. В продаже есть готовые фартуки разных размеров.
Как устанавливается фартук?
- Края гидроизоляционной мембраны и теплоизоляции, которые были повреждены при выводе трубы на крышу, нужно строительным скотчем зафиксировать на дымоходе.
- Для установки пристенного профиля труба штробится по всему периметру (перед этим следует нанести разметку). В углубление заводится верхняя часть планки и фиксируется стойким к высоким температурам герметиком.
- Первый слой фартука помещается под профилированное покрытие и фиксируется кровельными саморезами.
- Второй слой защитного приспособления монтируется на профлисте с нахлестом 10…15 см.

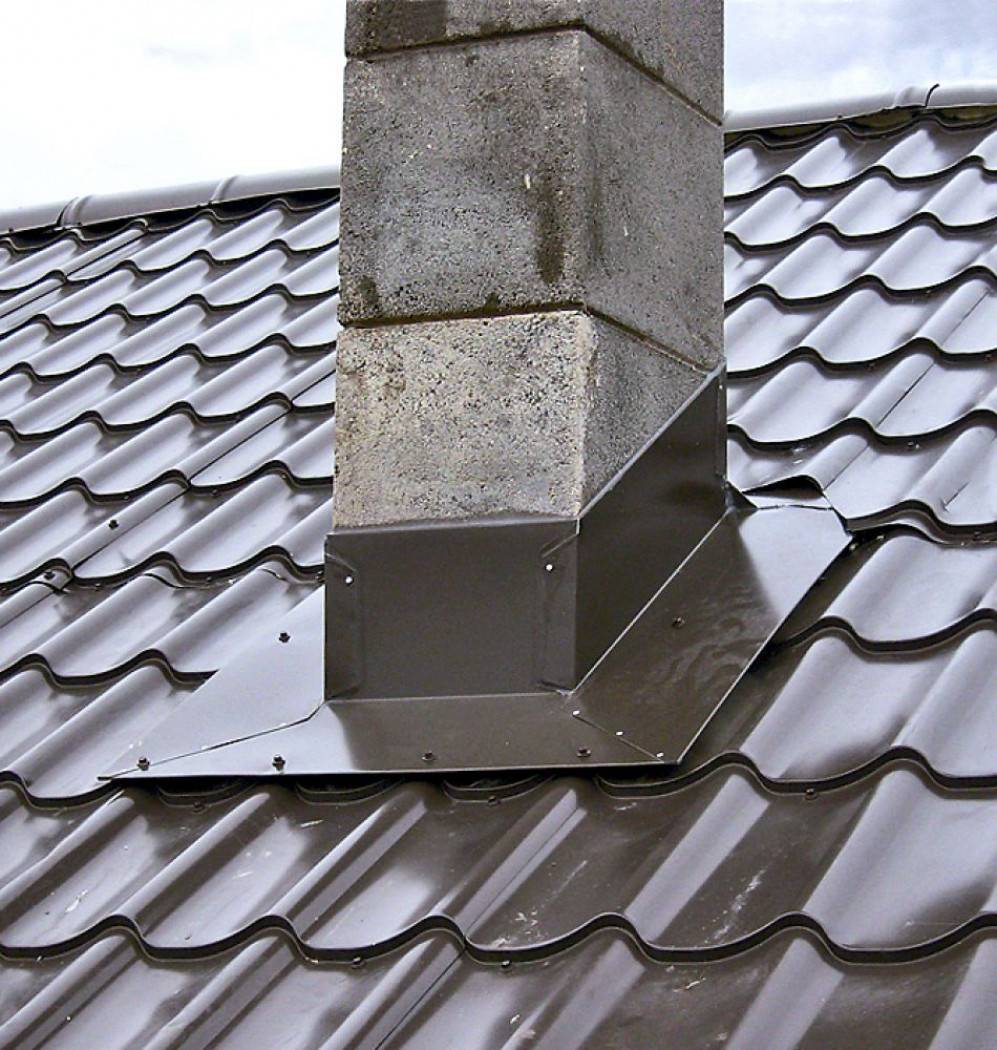

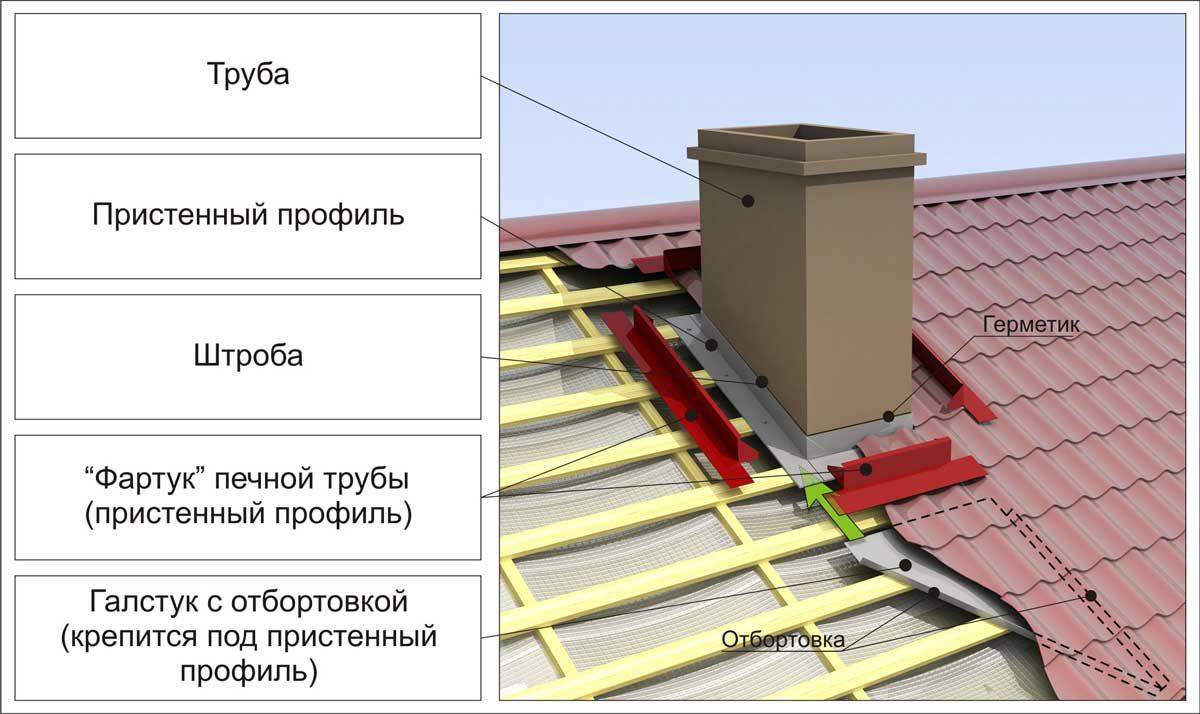

Схема установки стального фартука Все места примыканий обрабатываются герметиком.
Защитный фартук следует фиксировать при помощи специальных саморезов, имеющих резиновое уплотнение. Если такие метизы отсутствуют, можно использовать самодельные резиновые прокладки, которые укладываются под шляпки крепежа.
Металлический фартук, изготовленный собственноручно
Для тех, кто имеет навыки работы с инструментами и металлом, лучшим вариантом фартука может стать собственноручно изготовленная конструкция.
Таблица. Инструменты, необходимые для изготовления и монтажа фартука.
| № | Инструмент | Иллюстрация |
| 1 | Шуруповерт | |
| 2 | Ножницы по металлу | |
| 3 | Клещи для формирования конверта (цапля) | |
| 4 | Щипцы (45 градусов) | |
| 5 | Ручной бендер (листогиб) | |
| 6 | Киянка |
Кроме этого, следует подготовить листы металла (гладкого) подходящего размера и кровельные саморезы.
Стоит задача изготовить фартук из листового металла для этого дымохода.
Фартук будем делать для этого дымохода
Шаг 1. Снимаются размеры. К этому пункту нужно отнестись с большой ответственностью, так как от него зависит функциональность конструкции. Высота фартука должна быть не менее 15…20 см.
Шаг 2. Готовятся четыре составных элемента фартука. Чтобы загнуть лист, необходим бендер. Это ручное приспособление заменяет гибочный станок.
Чтобы загнуть лист, необходим бендер
Обрезка металла производится ножницами.
Обрезка металла
Понадобятся четыре заготовки:
задняя часть;
Задняя часть Края ее необходимо немного загнуть, чтобы снег не попадал между фартуком и кровельным покрытием.
две боковины с ребрами жесткости;
Боковины с ребрами жесткости Боковые части также должны иметь загибы.
Загиб на боковой части
передняя часть.
Передняя часть Она имеет более открытый угол.
Шаг 3. Первым монтируется задний элемент.
Монтаж заднего элемента
Деталь плотно прижимается к дымоходу и фиксируется.
Шаг 4. Боковины загибаются конвертом. Это обеспечивает отсутствие разрезов на фартуке. Все складки конверта плотно подбиваются киянкой.
Боковины загибаются конвертом
После формирования конверта на боковинах вырезается полукруг (с той стороны, которая будет соприкасаться с задним добором).
Вырезается полукруг
Плавно сглаженный переход также позволит избежать разрезов. После проведения обработки боковины выглядят следующим образом.
Боковины после обработки
Шаг 5. Боковины плотно прижимаются к трубе и прикручиваются к крыше. Саморезы следует фиксировать на выступе профнастила.
Шаг 6. Выступающая часть задней детали обрезается по размеру боковины с учетом небольшого запаса. Он необходим для последующего загиба заднего элемента на боковой.
Выступающая часть задней детали должна обрезаться с запасом
Шаг 7. Задняя стенка загибается на выступ боковины. Это обеспечивает герметичность соединения двух деталей. Шов тщательно простукивается.
Шов простукивается
Такая же процедура проводится со второй боковиной.
Шаг 8. Лицевой элемент устанавливается на место и фиксируется саморезами к дымоходу и профнастилу. Эта деталь фартука также имеет боковые грани, согнутые конвертом. Их тоже обрезают полукругом.
Фиксация лицевого элемента
Боковины (выступающие за пределы дымохода) обрезаются полукругом на 1…2 см выше, чем лицевая деталь, после чего загибаются на стенки передней части, создавая замок. В результате получилась полностью герметичная подшивка дымохода.
Герметичная подшивка дымохода

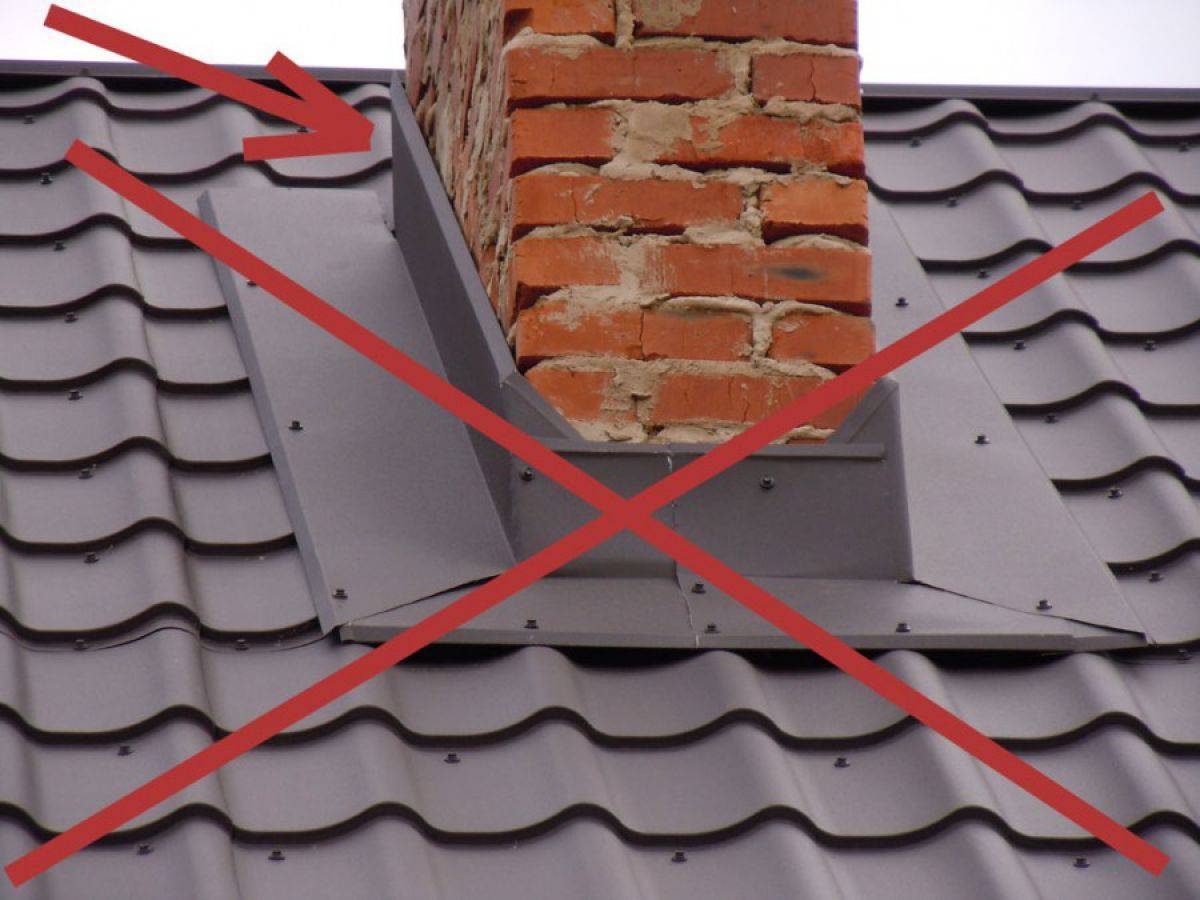

Единственное слабое место этой конструкции — примыкание верха планок к трубе. В этих местах возможно проникновение влаги. Чтобы исключить эту проблему, стыки необходимо обработать герметиком.
Примыкание профнастила к трубе прямоугольного сечения
Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.
Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.
Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.
Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез
Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.
До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.
Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.
Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.
Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.
