Как сделать монтаж вентилируемого фасада каркасного дома из композитных панелей, керамогранита, сайдинга: Обзор

Несколько советов по монтажу

Во время проектирования и самой установки данных конструкций неизбежно возникнут некоторые неточности, которые впоследствии значительно сократят срок службы всей конструкции. Чтобы избежать этого, необходимо придерживаться следующих рекомендаций от специалистов в данной области.

Для максимально длительного срока эксплуатации и приятного внешнего вида вентилируемого фасада необходимо создать качественный проект. Он поможет корректно спланировать все работы, а проектные расчеты отразят необходимые затраты.

Во время покупки крепежных деталей, лучше подвергать их всяческим нагрузкам для проверки износостойкости. Это позволит вам заранее получить некоторые сведения об этих деталях и выяснить, какие именно стоит купить.

Вентилируемый фасад из кераогранита

Вентилируемые фасады нельзя устанавливать на внешних поверхностях строений, построенных из пустотелого кирпича, пенобетонных блоков и любых других материалов, имеющих похожую структуру.

Теплоизоляционный материал оснащается пошаговой инструкцией, которой необходимо неукоснительно следовать во время монтирования.

При монтаже крепежных деталей следует учитывать уровень. Если мы имеем дело с десятиметровым фасадом, то погрешность в 5 миллиметров может обернуться значительными проблемами.

Для рассверливания отверстий для дюбелей следует пользоваться дрелью, а не перфоратором.

Уплотнители, которые ставятся между крепежными деталями и поверхностью стены, необходимы для снижения возможных потерь тепла и защиты от появления деформации несущей конструкции после определенного срока эксплуатации.

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/П	Наименование	Ед. изм.	Количество на 1 кв.м.	Стоимость единицы руб.	Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1	КН1ЦП-200 Кронштейн +полимер	шт	2,2	58,00 руб.	127,60 ₽
3	Т4 45 Паронит	шт	2,2	3,91 руб.	8,60 ₽
4	ПВ1ЦП-3000 Профиль вертикальный Т-образный 80 Д-3000	шт.	0,10	450,00 руб.	45,00 ₽
5	ПУ3ЦП-3000 Профиль угловой Г-образный Д-3000	шт.	0,03	280,00 руб.	8,40 ₽
4	ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимер	шт.	0,58	775,50 руб.	449,79 ₽
4	ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимер	шт.	1,2	87,00 руб.	104,40 ₽
6	ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	3,16	237,93 руб.	751,86 ₽
7	ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	222,48 руб.	62,29 ₽
8	ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	166,95 руб.	46,75 ₽
Расчёт подсистемы клинкера (м2)	Итого стоимость подсистемы	1 654,69 руб.

Навесные фасады из ЛВД – панелей (технология HPL — ламинат высокого давления)

ЛВД панели – это относительно новый облицовочный фасадный материал для отечественного рынка. Возведение вентилируемых фасадов из HPL ламината и панелей широко применяется в Европе. Ламинат высокого давления – облицовочный материал, который сочетает в себе целый ряд функциональных свойств: разнообразие цветов, эффектов и имитаций фактур, стойкость к ультрафиолету, агрессивным воздействиям среды и осадкам, пожарная безопасность и длительный срок службы.

Кроме того ЛВД панели отличает экологически чистое производство – основным материалом служит целлюлоза и термоактивные смолы. Но самым главным достоинством этого вида облицовки для вентфасадов является малый вес. Таким образом удается значительно снизить нагрузку на фундамент и стены здания, а также минимизировать стоимость подсистемы для вентилируемого фасада.

Алюминиевая панель

Основой для сегмента служит 0,5-миллиметровый слой алюминия, затем следуют полимерные листы.

В структуру пластин из алюминия входят:

• покрытие для защиты от коррозии;
• состав с содержанием грунтовки для еще большей защиты от коррозии;
• алюминиевый лист с высокой прочностью;
• пластик нетоксичной категории либо иной полимер;
• второй алюминиевый лист, также прочный:
• грунтовка с содержанием поливинилиденфторидной смолы (ПВДФ);
• состав для окрашивания с ПВДФ;
• пленка самоклеящаяся.

Чтобы обеспечить еще большую степень прочности, каждую составляющую покрывают особым составом. Существуют листы из материалов, не склонных к горению. В качестве дополнительных слоев могут располагать карбид и иные нетоксичные вещества. Для панелей важны легкость и удобство монтажа. На один квадратный метр вес пластин из алюминиевых сплавов может составлять 3-8 кг. Изготавливают листы со стандартными параметрами, однако оформить заказ можно и по нужным размерам.

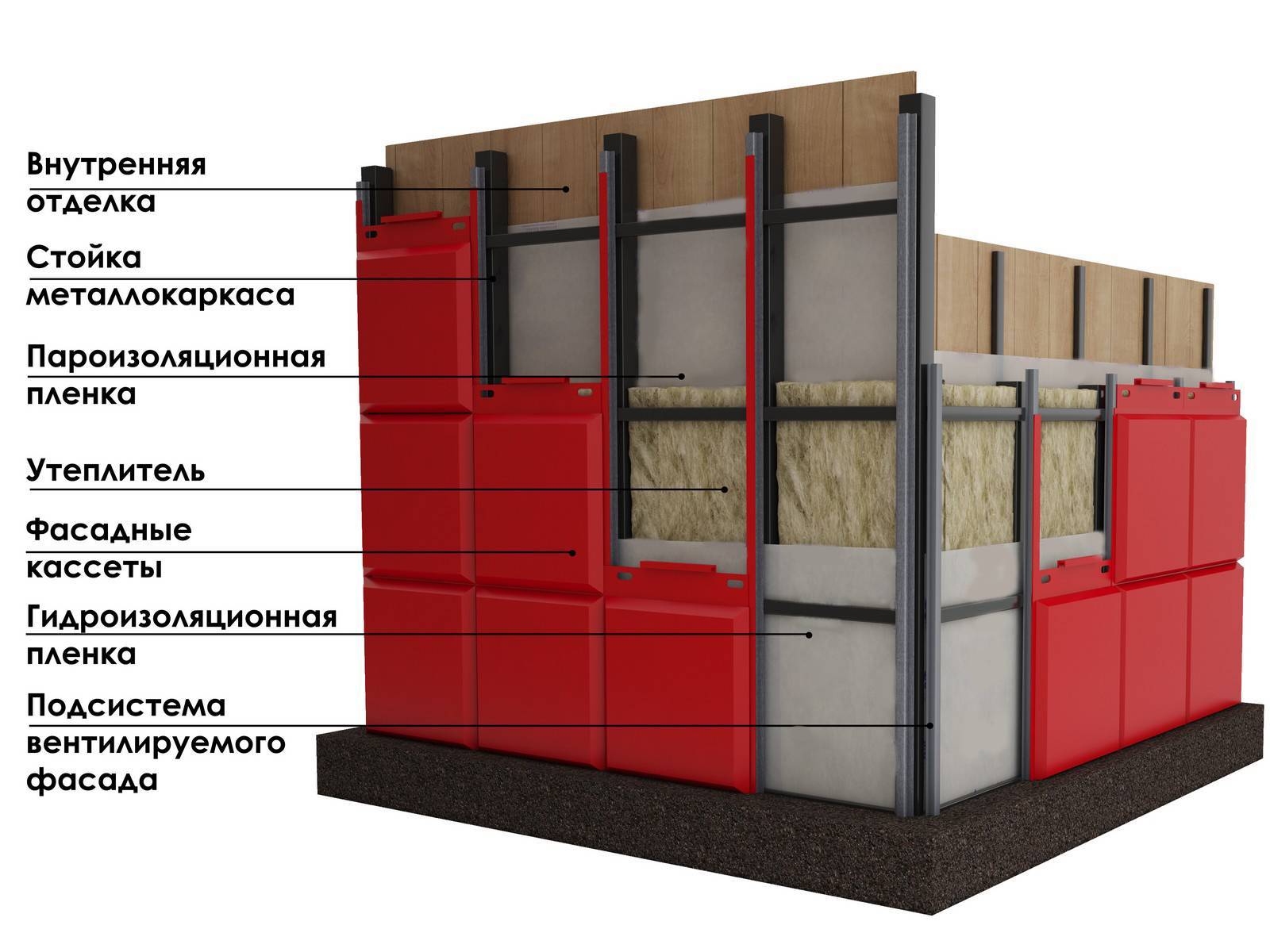

Устройство конструкции

Устройство вентфасада из панелей привлекательно для многих, ведь такой фасад достаточно полифункционален. Основная идея – получение прочного покрытия с применением легких материалов.

Все подсистемы имеют массу сходств и состоят из слоев, которые крепятся на каркас жесткого типа. Каркас устанавливают отдельно, его прикрепляют к наружной стороне стен строения. Монтаж панелей практически аналогичен работе со стальными панелями. Конструкция несущего типа состоит из набора профилей, а также кронштейнов. Такие системы позволяют сделать поверхности ровными, исправить все недостатки, а все панели после правильного монтажа основы лягут ровно.

Делают вентфасады со слоями для:

• защиты от ветра;
• изоляции тепла;
• защиты от пара.

Поверх материала или нескольких материалов для осуществления перечисленных функций размещают само верхнее покрытие – панели. Они сами по себе являются значимой защитой и элементом декоративной отделки.

Составляющие вентфасада продуманы так, чтобы каждый слой в полной мере выполнял свое назначение. Размещенные внутри материалы не должны допускать промокания утеплителей. Однако основную защиту обеспечивают панели, они не дают внутренней конструкции повредиться механически, намокнуть или иначе пострадать от любых условий погоды.

Технология проведения работ

При обустройстве вентилируемого фасада следует придерживаться следующей технологии.

Инструменты, необходимые при работе с АКП

Алюмокомпозитные отделочные материалы, состоящие из двух листов алюминия с окраской и запрессованного между ними полимерного листа, на выходе имеют толщину от двух до шести миллиметров. На них очень легко получаются вмятины и царапины, поэтому установка вызывает сложности. Производя их монтаж необходимо использовать следующие инструменты:

• дисковый фрезер с контактным роликом, торцевым ключом, V образной фрезой и установочным копиром;
• аппарат пылеудаления со специальным отверстием под шланг, для равномерного погружения фрезы;
• заклепочник, который ускорит время сборки;
• струбцина рычажная с комплектом струбцин для закрепления панели во время работы;
• перфоратор облегченный, для длительных работ над головой;
• компактная дрель с высокой скоростью вращения, используется для засверливания;
• дрель шуруповерт, желательно аккумуляторная модель;
• направляющие шины с чехлом для них;
• пила с диском;
• соединительная пластина.

Инструменты для монтажа фасада

Монтаж вентилируемых фасадных АКП

Чтобы сделать вентилируемые фасады из алюминиевых композитных панелей, следует знать о таких важных этапах:

для того чтобы облицовка сооружения прошла качественно, не вызывая проблем, нужно выполнить точный проект. Закупить панели с системой крепежа одного производителя. Тогда отверстия в деталях будут подходить друг к другу и не придется тратить время на подгонку. Неправильно сделанный монтаж каркаса может вызвать деформацию отделки, или обрушение стен строения;

Композитная панель с системой крепежаФормы алюминиевых композитных панелей

перед началом работ наносится отметка местоположения вертикального профиля (L, П или Т образного), а также участков крепления кронштейнов. Расстояние между кронштейнами в высоту около 50 см, а в ширину зависит от размеров облицовочной детали. Используемые анкеры устойчивы к коррозии. Их монтаж происходит при помощи дюбелей;

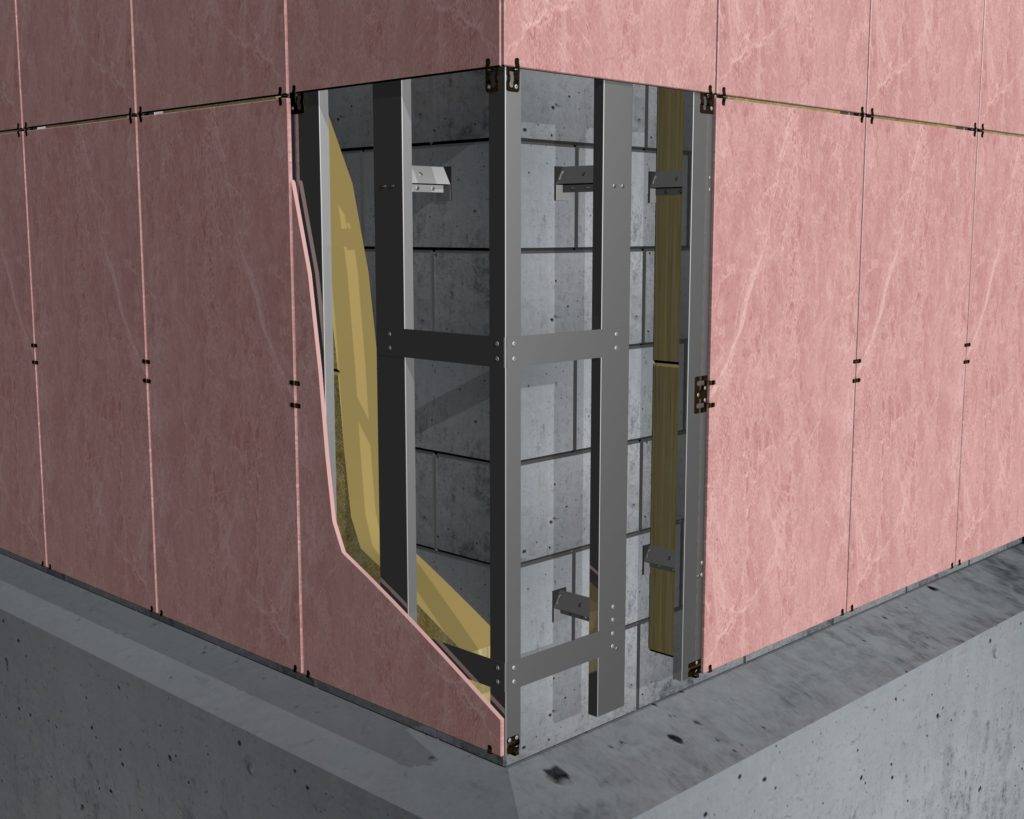

Схема каркаса

• закрепив кронштейны, производят утепление стен здания. Укладываются плиты до установки опорного профиля. Крепится утеплитель при помощи пластиковых анкеров, шляпки которых обеспечивают плотное примыкание к стене, или на уже установленные кронштейны. Если крепление производится на кронштейны, то в теплоизоляционном материале выполняются прорези;
• распределив утеплительные плиты на всем участке работ, их закрывают ветро, влагонепроницаемой мембраной. Это повышает герметичность облицовки, лучше защищая стену сооружения. Крепление утеплителя производится после установки мембраны. Тогда они зафиксируются одним дюбелем;

Установка утеплителя

• устройство облицовки начинается с установки направляющего профиля. Для обеспечения высокой прочности каркаса его фиксируют на детали кронштейна двумя заклепочными метизами. Для состыковки двух концов профиля используют шину, которую с обеих сторон фиксируют двумя заклепками;
• в комплект крепежа входят распорные салазки. Они вставляются в профили, фиксируясь саморезами. Для каждой панели нужно 4 салазок: пара сверху, два снизу. На них надевается отделочная деталь с последующей фиксацией на профиле. Между рядом находящимися алюминиевыми кассетами оставляется зазор до одного сантиметра.

Крепление композитных панелей на профиль

Устройство конструкции

Устройство вентфасада из панелей привлекательно для многих, ведь такой фасад достаточно полифункционален. Основная идея – получение прочного покрытия с применением легких материалов.

Все подсистемы имеют массу сходств и состоят из слоев, которые крепятся на каркас жесткого типа. Каркас устанавливают отдельно, его прикрепляют к наружной стороне стен строения. Монтаж панелей практически аналогичен работе со стальными панелями. Конструкция несущего типа состоит из набора профилей, а также кронштейнов. Такие системы позволяют сделать поверхности ровными, исправить все недостатки, а все панели после правильного монтажа основы лягут ровно.

Делают вентфасады со слоями для:

• защиты от ветра;
• изоляции тепла;
• защиты от пара.

Поверх материала или нескольких материалов для осуществления перечисленных функций размещают само верхнее покрытие – панели. Они сами по себе являются значимой защитой и элементом декоративной отделки.

Составляющие вентфасада продуманы так, чтобы каждый слой в полной мере выполнял свое назначение. Размещенные внутри материалы не должны допускать промокания утеплителей. Однако основную защиту обеспечивают панели, они не дают внутренней конструкции повредиться механически, намокнуть или иначе пострадать от любых условий погоды.

Преимущества и недостатки применения навесного вентилируемого фасада

В чем преимущество такой на первый взгляд сложной, а значит, и дорогой системы отделки фасада? Прежде всего, данная конструкция не позволяет скапливаться конденсату ни на поверхности стены, ни внутри нее. Воздушная прослойка является своеобразным температурным буфером, благодаря которому фасады не промерзают зимой и не перегреваются летом, а это помогает существенно снизить расходы на отопление и кондиционирование. Снег, дождь, град и другие реалии нашего непростого климата не нарушают целостности облицовки, чего, кстати, нельзя сказать о самом распространенном отделочном материале — штукатурке. Грамотно установленный навесной фасад прослужит более 50 лет.

Система навесных фасадов позволяет отделывать здания довольно сложных форм. В навесной облицовке можно воплотить любые дизайнерские фантазии. Но некоторые элементы слишком трудоемки.

И все же, несмотря на очевидные преимущества, вентилируемые фасады еще не получили широкого распространения в загородном строительстве. Многих отпугивает кажущаяся дороговизна. Да, 1 м² такой облицовки обойдется минимум в 2000 руб., а если использовать натуральный камень, цена может достигать 6000 руб. и даже больше

Но при этом важно учитывать, что эксплуатация не будет стоить ничего. Как показывает практика, через 5-10 лет навесной фасад полностью себя окупает

Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена. Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой).

Чтобы свести к минимуму работу по подрезке плит, при проектировании фасадной системы важно точно рассчитать размер модуля (ячейки). Он отнюдь не равен размеру самой панели

Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки).

Отметим также, что облицовочная плитка малых размеров (300 х 300 или 400 х 400 мм) экономически невыгодна, — для ее монтажа потребуется слишком много крепежных элементов. Да и выглядит такая стена не очень хорошо — фасад дома будет напоминать лист школьной тетради в клеточку

Оптимальной считается плитка 600 х 600 мм, но важно учитывать, что это усредненный размер. Реальный разброс у разных производителей составляет от 595 х 595 до 610 х 610 мм

Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры.

Какие бывают панели для вентилируемых фасадов

Навесной фасад как бы создает кокон с внешней стороны постройки, обеспечивая прохождения воздушных масс между отделкой и стенами. Устройство вентфасада похоже на слоеный пирог. К стене сооружения фиксируется утеплительный слой, потом паро-, гидро-, ветронепроницаемая мембрана. Далее монтируется конструкция для навесной системы, а на нее устанавливается облицовка. Между облицовкой и утеплительным слом остается промежуток – воздушный зазор.

Эта прослойка препятствует проникновению теплого воздуха внутрь помещения. Зимой в слой наружной теплоизоляции перемещается точка росы – это определенный показатель температуры, при котором образуется конденсат. За счет этого стена снаружи под облицовочным слоем сухая.

Преимущества использования планкена

Так как данная древесина проходит специальную обработку с использованием современных технологий, производимый материал имеет высокие эксплуатационные показатели. Планкен не имеет таких существенных недостатков, как вагонка или Блок-Хаус, которые крайне негативно переносят перемены атмосферных показателей. Фасад, облицованный планкеном:

• устойчив к воздействию влаги
• долговечен
• не поддается деформации
• имеет сопротивление гниению
• не выгорает на солнце
• обладает высокой шумоизолцией
• не подвержен биологическому влиянию
• красивый, практичный и респектабельный

Стоит помнить, что применение защитных средств, таких как нанесение различных масел и специальных лаков на поверхность дерева, является дополнительным защитным слоем, благодаря которому фасад сохраняет свой идеальный вид намного дольше.

Утеплительный материал

Популярность фасадов из сэндвич панелей не была бы столь высока, если бы они не обеспечивали качественное утепление для облицовываемого строения. При изготовлении таких изделий, производители могут использовать различные утеплительные материалы – минеральная вата, пенополиуретан и другие. Каждый из применяемых теплоизоляторов имеет свои уникальные особенности.

Минеральная вата в нашей стране считается универсальным и самым распространенным утеплителем. У нее есть множество положительных качеств – это и весьма впечатляющие показатели утепления, и доступная цена, но главное – стойкость к горению. Благодаря продолжительному сроку эксплуатации, при производстве сэндвич панелей, чаще всего применяют именно данный утеплитель, однако не всегда.

В последние годы все более популярным утеплителем становится пенополиуретан

Третьим материалом, который также применяется в качестве утеплителя при производстве фасадов из сэндвич панелей, является пенополистирол – вспененный пенопласт. Он отличается малым весом, а потому, такие облицовочные материалы будут создавать минимальную нагрузку на несущие конструкции облицованного сооружения. В то же время, у данного теплоизолятора имеются значительные недостатки, среди которых крайне важным является высокая горючесть. Пенополистирол не удовлетворят современным требованиям пожарной безопасности, а потому, панели с таким наполнителем принято использовать для облицовки нежилых, хозяйственных строений – цехов, складов, гаражей и т.д.

Виды конструкций

В зависимости от того используется каркас для обустройства вентилируемого фасада или нет существует два вида конструкции.

Каркасный вариант

В этом случае первым делом устанавливают каркас. Для обрешетки используют:

1. Деревянные бруски.
2. Алюминиевый профиль.
3. Профиль из нержавеющей стали.

От выбора материала, зависит, насколько долго прослужит каркас и какую облицовку придется использовать. Деревянные бруски являются экологически чистым материалом, но при этом срок эксплуатации не составит больше 10–15 лет. Зато это прекрасный вариант для деревянного дома.

Алюминиевый профиль прослужит намного дольше, но не нужно забывать, что это мягкий метал и он не выдержит облицовку из бетона или керамогранита. А вот нержавейка – это универсал, и служит долго, и выдержит серьезные нагрузки.

Что касается преимуществ и недостатков метода, то они, конечно, есть. Строители выделяют такие положительные моменты:

• быстрота обустройства. Если собрать все необходимые материалы и не отвлекаться по пустякам, то навесной вентфасад с каркасом можно собрать достаточно быстро;
• если стены имеют незначительные недостатки, то предварительно оштукатуривать их нет необходимости. Перепады скроются при помощи регулируемых кронштейнов;
• многослойный «пирог» защищает от всех негативных воздействий, а значит, несущая конструкция дома сохранит прочность надолго;
• разнообразие отделок.

Самым сложным при возведении каркаса считается правильность разметки. Если этого не сделать, то конструкция останется не прочной, а отделка ляжет криво. Кроме того, при отсутствии зазора или ошибочном расчете его величины, вентиляция будет осуществляться не в полной мере или вовсе будет отсутствовать.

Это приведет к накоплению влаги в толще утеплителя или во внутренних помещениях. Важным недостатком считается сложность работы с материалами, которые укладываются на клей. Если владелец дома решился на такой шаг, то на каркас нужно уложить стружечную плиту, но при этом обязательно нужно помнить о вентиляционных отверстиях.

Бескаркасный метод

Этот вариант используется в том случае, когда облицовочный материал образует самостоятельно стоящую стену. Самый простой пример — это стена из облицовочного кирпича. Для того чтобы сделать такую облицовку нужно не только знать все тонкости укладки, но и иметь хоть мало-мальский опыт.

Если не использовать для связки арматуру или проволоку, то облицовочная стена может обвалиться. Кроме того, в нижнем и верхнем ряду, обязательно оставляют вертикальные швы между кирпичами без раствора. Они необходимы для вентиляции.

Чтобы сделать бескаркасный вентилированный фасад нужно затратить много сил и времени, да и самостоятельно справиться с данной задачей очень сложно. Причины следующие:

1. Кирпичи достаточно тяжелые.
2. Постоянно нужно замешивать свежий раствор, поскольку со временем онстановится непригодным.
3. Множество тонкостей правильной укладки кирпича

Бескаркасный метод также имеет право на существование, поскольку, несмотря на все неприятные момент при выполнении монтажа, он способен выполнять все положенные ему функции в полной мере. Потому предоставьте выполнение всех работ профессиональной бригаде.

Достоинства и недостатки панелей

Композитные панели, как и любые другие облицовочные панели и материалы имеют свои характеристики.

К положительным качествам панелей из композитных материалов относятся показатели:

• влагоустойчивость;
• прочность;
• устойчивость к внешним воздействиям;
• пластичность панелей;
• звукоизоляция;
• легкость конструкции;
• неприхотливость в уходе;
• устойчивость к ультрафиолету;
• широкий цветовой ассортимент;
• металл внутри панели не поддается коррозии;
• легкость монтажа;
• долговечность.

Благодаря своим качествам композитные панели могут использоваться как в промышленном строительстве, так и в частом оформлении фасадов.

К недостаткам данного вида облицовочного материала можно отнести высокую стоимость покрытия по сравнению с аналогичными облицовочными материалами.

ВАЖНО!
Недорогие виды композитных панелей в составе могут иметь полимерные, также алюминиевые слои, которые имеют свойство деформироваться при высокой температуре.

Дорогостоящие виды имеют противопожарную защиту, поэтому если выбирать композитные панели, то лучше не экономить.

Утепление фасада

После закрепления всех кронштейнов выполняется утепление здания. В качестве материала, изолирующего холод, используется минеральная вата или пенопласт. Укладка плит производится до монтажа опорного профиля. В местах, соответствующих расположению кронштейнов, делается разрез, и утеплитель надевается на выступающую часть. Фиксация минеральной ваты выполняется дюбелями-грибками, а пенопласт клеится к стенам. Для крепежа просверливают отверстия, чтобы вата не наматывалась на инструмент, вставляется трубка из металла, немного превышающая диаметр сверла.

Схема монтажа

Покрыв всю площадь утеплительными плитами, приступают к установке ветробарьера из специальной мембраны. Она защитит теплоизоляцию от влаги и повысит герметичность облицовки.

Виды композитных панелей

Композитные плиты отличаются по внутренней структуре и по внешнему покрытию. В зависимости от наполнителя композитные панели могут быть:

• с минеральным наполнителем. Основу составляет полиэтилен вспененный. Самый распространенный вид облицовочных многослойных плит для фасада;
• с полимерным наполнителем. Основа — пропилен или вспененный полиэтилен;
• с алюминиевым наполнителем. Основа — прослойка из сетки или поперечных пластин алюминия между основными слоями из аналогичного материала.

Кроме того, многослойные плиты могут иметь различное внешнее покрытие:

• лакокрасочное. Покрытие из полиэфирного лака;
• лакокрасочное покрытие с полиэстром. Благодаря такому составу обеспечивается стойкость цвета и долговечность окраски материала;
• лакокрасочное покрытие с добавлением фтора. Наиболее прочное, стойкое покрытие;
• покрытие из окидной пленки. Напыление с прозрачной пленкой обеспечивает стойкость цвета, надежную защиту от царапин, механических повреждений;
• покрытие с ламинированием. Данный вид плит относится к фактурным искусственным повторам натуральной древесины или камня.

Внутреннее покрытие материала может быть:

• оксидной пленкой;
• грунтовкой;
• поливинилденфторидом;
• полиэстром.

Кроме того, ассортимент композитных панелей предполагает наличие многообразных цветов и оттенков, что позволяет выбрать наиболее подходящее решение для каждого случая.

Монтаж вентилируемого фасада

Установка керамогранита на фасад открытым способом регламентируется положениями СНиП №3-01-85 и производится в несколько этапов:

1. Подготовка поверхности стены;
2. Установка крепежей каркаса;
3. Монтаж теплоизоляционного слоя и гидроизоляции;
4. Сборка несущего каркаса;
5. Монтаж облицовочной плитки.

Подготовка стены

Следующим шагом производится разметка поверхности, которую наносят в зависимости от проекта фасада. Стена маркируется под крепежи, на которые в дальнейшем будут устанавливаться направляющие профили.

Первый способ разметки можно увидеть на следующем видео:

Далее, через промежутки, соответствующие ширине выбранных облицовочных плит, делаются отметки – на пересечении горизонтальных и вертикальных линий и будут располагаться каркасные крепежи.

Установка кронштейнов

Для компенсации термоусадки (циклов сжатия и расширения под действием перепадов температуры) между кронштейнами и стеной устанавливаются прокладки из паронита или плотной резины.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

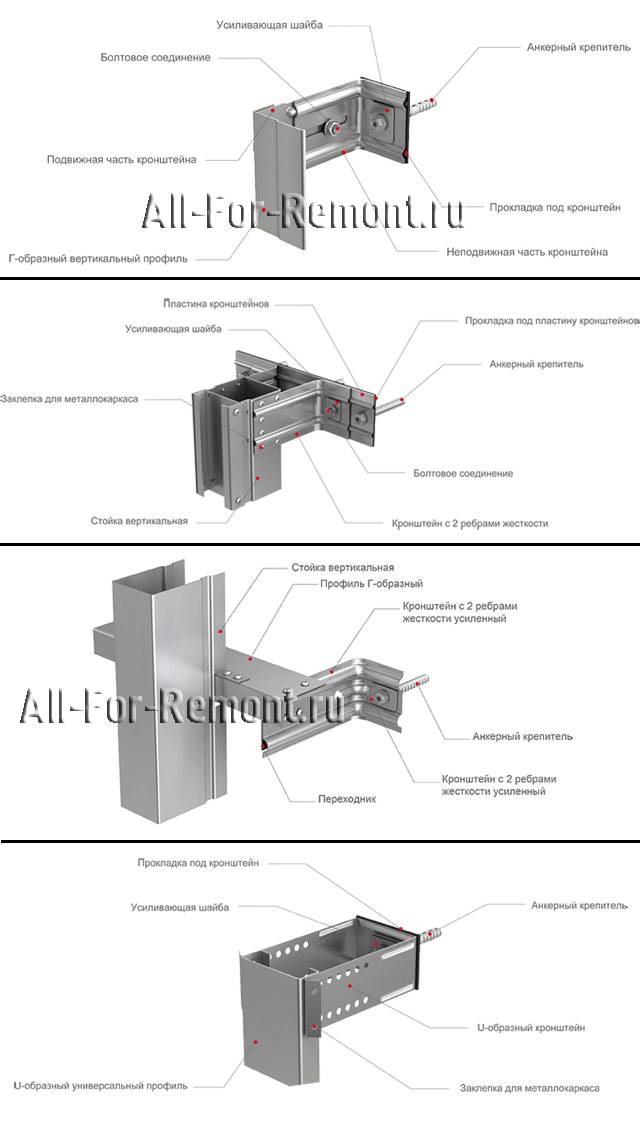

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

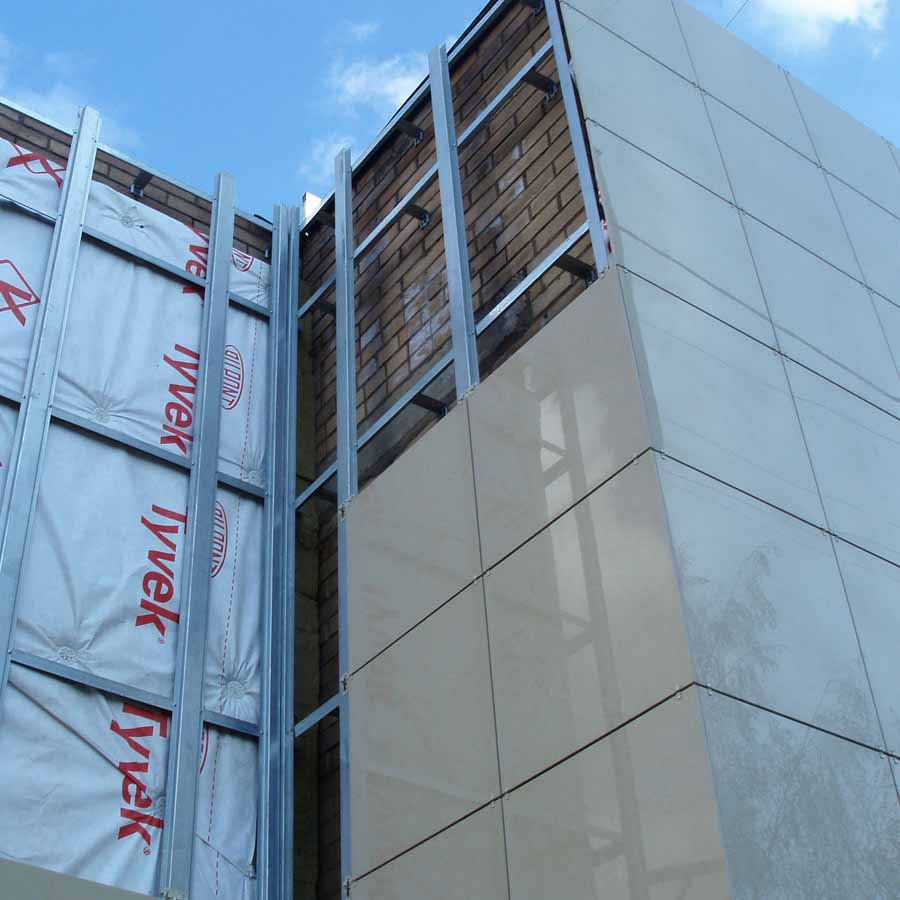

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

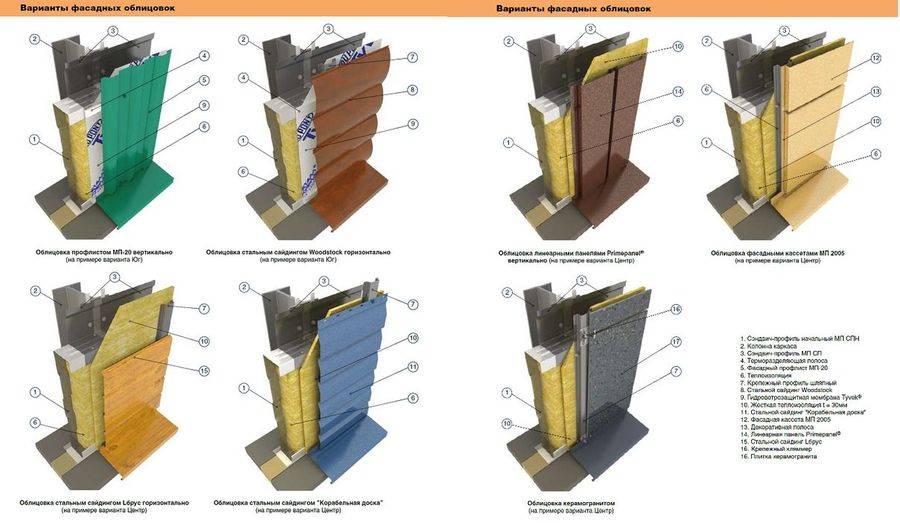

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

Советы до начала работы

Не экономьте на покупке строительных и отделочных материалов. Качественный материал не может стоить намного дешевле своей среднерыночной стоимости. Покупайте все необходимые элементы в проверенных местах, отдавая предпочтение известным производителям.

Сайдинг для фасада

Уделите должное внимание выбору облицовочного материала. К примеру, для отделки фасада очень хорошо подходит плитка во множестве ее разновидностей

Однако плитка имеет очень большую проблему – отрыв хотя бы одного элемента облицовки приводит к т. н. «эффекту домино», в результате которого обычный порыв ветра может оторвать и близлежащие плитки.

В итоге появится дыра, из-за которой характеристики всей конструкции снизятся. Поэтому по возможности от подобной облицовки рекомендуется отказываться.

Облицовка фасада сайдингом

Самый лучший вариант финишной облицовки для вентилируемых фасадов – это сайдинг. При условии грамотного монтажа внешний вид, срок службы и прочие важные характеристики такой отделки не будут уступать другим популярным материалам. Более подробную информацию о свойствах сайдинга вы получите далее.

Виды конструкций

В зависимости от того используется каркас для обустройства вентилируемого фасада или нет существует два вида конструкции.

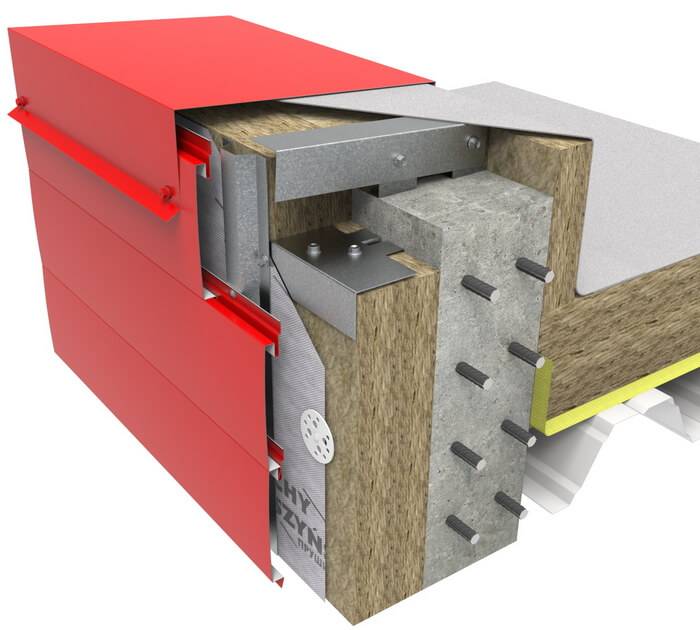

Каркасный вариант

В этом случае первым делом устанавливают каркас. Для обрешетки используют:

1. Деревянные бруски.
2. Алюминиевый профиль.
3. Профиль из нержавеющей стали.

От выбора материала, зависит, насколько долго прослужит каркас и какую облицовку придется использовать. Деревянные бруски являются экологически чистым материалом, но при этом срок эксплуатации не составит больше 10–15 лет. Зато это прекрасный вариант для деревянного дома.

Алюминиевый профиль прослужит намного дольше, но не нужно забывать, что это мягкий метал и он не выдержит облицовку из бетона или керамогранита. А вот нержавейка – это универсал, и служит долго, и выдержит серьезные нагрузки.

Что касается преимуществ и недостатков метода, то они, конечно, есть. Строители выделяют такие положительные моменты:

• быстрота обустройства. Если собрать все необходимые материалы и не отвлекаться по пустякам, то навесной вентфасад с каркасом можно собрать достаточно быстро;
• если стены имеют незначительные недостатки, то предварительно оштукатуривать их нет необходимости. Перепады скроются при помощи регулируемых кронштейнов;
• многослойный «пирог» защищает от всех негативных воздействий, а значит, несущая конструкция дома сохранит прочность надолго;
• разнообразие отделок.

Самым сложным при возведении каркаса считается правильность разметки. Если этого не сделать, то конструкция останется не прочной, а отделка ляжет криво. Кроме того, при отсутствии зазора или ошибочном расчете его величины, вентиляция будет осуществляться не в полной мере или вовсе будет отсутствовать.

Это приведет к накоплению влаги в толще утеплителя или во внутренних помещениях. Важным недостатком считается сложность работы с материалами, которые укладываются на клей. Если владелец дома решился на такой шаг, то на каркас нужно уложить стружечную плиту, но при этом обязательно нужно помнить о вентиляционных отверстиях.

Бескаркасный метод

Этот вариант используется в том случае, когда облицовочный материал образует самостоятельно стоящую стену. Самый простой пример — это стена из облицовочного кирпича. Для того чтобы сделать такую облицовку нужно не только знать все тонкости укладки, но и иметь хоть мало-мальский опыт.

Если не использовать для связки арматуру или проволоку, то облицовочная стена может обвалиться. Кроме того, в нижнем и верхнем ряду, обязательно оставляют вертикальные швы между кирпичами без раствора. Они необходимы для вентиляции.

Чтобы сделать бескаркасный вентилированный фасад нужно затратить много сил и времени, да и самостоятельно справиться с данной задачей очень сложно. Причины следующие:

1. Кирпичи достаточно тяжелые.
2. Постоянно нужно замешивать свежий раствор, поскольку со временем онстановится непригодным.
3. Множество тонкостей правильной укладки кирпича

Бескаркасный метод также имеет право на существование, поскольку, несмотря на все неприятные момент при выполнении монтажа, он способен выполнять все положенные ему функции в полной мере. Потому предоставьте выполнение всех работ профессиональной бригаде.
