Керамические дымоходы
При изготовлении внутреннего дымохода к нему предъявляются следующие требования:
- минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
- при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
- при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
- при использовании легкосгораемых материалов – 260 мм;
- для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.
Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.
Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

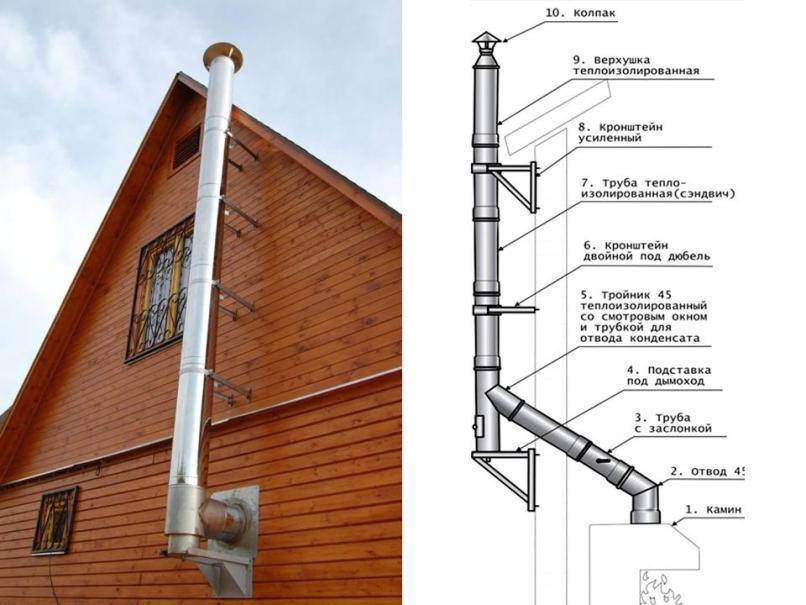

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности
Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом
Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.
Стоит учесть следующие требования по кладке:
- обеспечение перевязки;
- изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
- после вывода через кровлю кладку выполняют на цементном растворе;
- толщина швов не должна превышать 10 мм;
- оштукатуривание внутренней поверхности трубы запрещено.
Что такое сэндвич труба и какие они могут быть
Сэндвич трубу назвали так за ее многослойность: существует два металлического слоя, между которыми находится теплоизолятор. Подобное строение решает очень много проблем, которые были характерны обычному дымоотводу из трубы из металла. Самое первое, слой утепления не дает возможность наружному металическому кожуху прогреваться до критических температур, от трубы не идет жёсткое излучение. В помещении делаются более хорошие условия. Второе, тот же теплоизолятор существенно уменьшает кол-во конденсата, который возникает при выводе трубы на улицу. Третье, так как внешний кожух имеет уже не такую большую температуру, легче делать проход дымовой трубы через крышу или стенку.
Сэндвич-труба — это два железных цилиндра, пространство между которыми заполнено теплоизолятором
Из какого материала выполняют
Сэндвич трубы производят из оцинкованной или нержавейки. Цинковые сэндвич трубы для дымоотводов используются нечасто. Разве что для отвода продуктов згорания маломощного навесного газового котла или газовой водогрейной колонки. Могут применяться для теплоизолированной вентиляции. Для более значительных радиаторов они негодны — при больших температурах цинк выцветает, сталь быстро ржавеет, дымотвод приходит в непригодность.
Сэндвич трубы для высокотемпературных газов дыма делают из нержавейки. Причем нержавеющая сталь применяется различных марок — от сплавов с малым содержанием легирующих металлов, до высоколегированной огнеупорной. Различной может быть и толщина металла — от 0,5 до 1 мм, и также толщина теплоизолятора — 30 мм, 50 мм и 100 мм. Ясно, что различной будет область использования, да и цена тоже.
Ключевые марки стали, которые используются при изготовлении сэндвич труб для дымоотводов, их назначение и ключевые характеристики сведены в таблицу.
Как ясно из таблицы, разнообразные марки нержавейки имеют различное предназначение. Довольно не дорогие сплавы применяются для наружного кожуха, более термоустойчивые и не дешёвые — для внутреннего. Это нужно с целью удешевления продукции, да и не требуется большая устойчивость к температурам с наружной стороны дымоотвода. Есть еще довольно недорогие варианты — наружный кожух производят из стали оцинкованной. Снаружи данные изделия проигруют нержавеющим, но служат хорошо (при нормальном утеплитель и его толщине).
Теплоизолятор и его толщина
Между 2-мя слоями металла находится теплоизолятор. Практически всегда это базальтовая вата. Толщина теплоизолятора бывает от 30 до 100 мм:
- При утеплении в 30 мм толщиной температура газов дыма не должна быть больше 250°C. Такие температуры предоставляют только котлы газовые маленькой и средней мощности.
- Теплоизоляционный слой в 50 мм дает возможность держать температуры до 400°C. Область использования — любые газовые и котлы на жидком топливе, дровяные, при условиях вывода дымоотвода на улицу (через стенку).
- Слой базальтовой ваты в 100 мм дает возможность держать нагрев до 850°C. Такой металлический утепленный дымоход можно установить на котел на твердом топливе разного типа, в каминах и очагах.
Помимо толщины теплоизолятора, нужно смотреть и на его марку, а точнее — на диапазон температуры, в котором он будет работать. Далеко не каждая базальтовая вата может выдерживать нагрев до 850°C, а лишь немногие специализированные марки. Если вам необходим дымотвод для котла на твердом топливе, придется так же и термическая устойчивость теплоизолятора предусматривать.

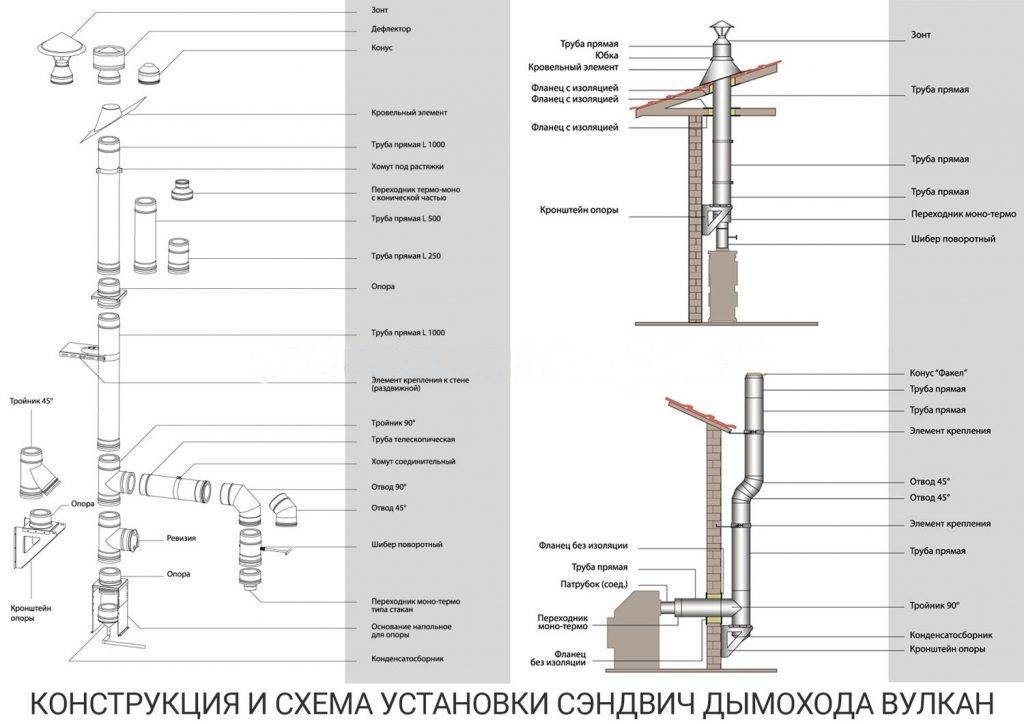

Комплект компонентов, из которых собирают сэндвич-дымоход любой комбинации
Соединительные типы
Соединяться между собой детали сэндвич дымоотвода могут двумя вариантами: раструбами и волнистыми краями. Раструбное соединение подразумевает наличие с одной стороны немного более широкой фаски. При подобном выполнении достигается большая степень герметичности дымоотвода. Этот вид сэндвич труб прекрасно подойдет для газовых водогреев, где главное не позволить утечки. Есть и минус: процесс установки просит большой точности.
Волнистый край сэндвича позволяет собирать дымотвод без проблем. Минус подобного решения — для оснащения герметичности требуется большое количество высокотемпературного герметика, а стоит он немало.
Специфики сэндвич-труб для дымоотводов
Еще необходимо обращать свое внимание на продольный шов. Он может быть сварным или фальцевым
Если шов сварной, он обязан быть выполнен в аргоновой защитной обстановке (чтобы не выгорали легированные металлы). Конкретно такой соединительный тип нужен для котлов работающих на твёрдом топливе, банных каминов и печей. Для абсолютно всех других можно применять и фальцевое соединение.
Общие требования к хорошим дымоходам
Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.
Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.
Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

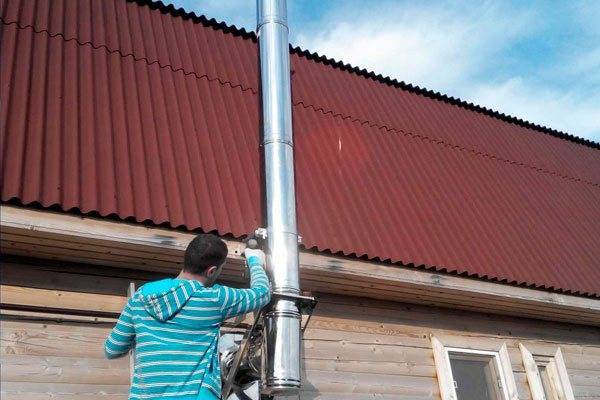

Этап третий. Крепление дымохода
Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.
Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10
Что такое сэндвич-труба
Сэндвич-труба – это специальный дымовой канал, выполненный в виде двух соединенных между собой металлических труб с разным диаметром. При этом меньшее изделие находится внутри большего, а свободное пространство между ними с помощью высокого давления заполняется специальным огнеупорным материалом – термоустойчивым базальтовым волокном.
Сам дымоход можно представить в виде конструктора, который собирается из специальных элементов: тройников, хомутов и отводов.
Простота сборки обеспечивается за счет продуманных деталей конструкции. Каждое изделие имеет разные размеры резьбы с двух сторон, благодаря чему элементы собираются по принципу раструбов в канализационных трубах. Такое соединение обеспечивает изделиям герметичность. Для дополнительного укрепления отрезков используются хомуты.
Правила использования хомутов
В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.
При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.
Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.
Установка крепежа
Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.
Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.
Как выбирать дымоход сэндвич для бани
Определение сечения дымовой трубы для бани
- Для котла мощностью 3,5 кВт используются трубы сечением 0,14×0,14 м.
- Для котла мощностью 3,5–5,2 кВт — 0,14×0,2 м.
- Для котла мощностью 5,2-7 кВт — 0,14×0,27 м.
Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь сечения дымовой трубы, которая обеспечит выполнение требований СНИПа. Подберите дымоход сэндвич, имеющий круглую форму, по расчетной площади сечения.
Подбор трубы для бани по материалу
- Попытайтесь узнать состав металла трубы. Качественные образцы изготавливают из аустенитной стали, с добавлением молибдена, хрома, никеля. Эти вещества позволяют сопротивляться коррозии и кислотным веществам.
- Осмотрите сварные швы труб. Наличие прожженных швов не допускается.
- Трубы из нержавеющей стали стоят дорого. Можно снизить издержки на установку сэндвич трубы в бане, если изготовить комбинированный дымоход: в парилке с большой влажностью, высокими противопожарными требованиям и с целью придания представительного вида установите нержавеющие элементы, в других местах — оцинкованные.
- Для бани покупайте сэндвич трубы с теплоизолирующим материалом, выдерживающим температуру более 800 градусов. Такими характеристиками обладают асбестовые, минераловантные, керамзитовые утеплители.
- Толщина слоя изолятора при одинаковых свойствах материала может быть от 20 до 60 мм, поэтому перед покупкой обязательно интересуйтесь составом и свойствами утеплителя.
Соединение элементов трубы для бани
Отличие соединений — в следующем:
- Соединение «по дыму» гарантирует отсутствие утечки дыма через стык в помещение. Но, с другой стороны, конденсат, стекающий по стенкам трубы, может попасть через щели внутрь сэндвича и навредить утеплителю.
- В соединении «по конденсату» внутренняя труба верхнего сэндвича заходит в раструб нижней трубы, поэтому влага не попадает на утеплитель. В этом случае нет гарантий, что дым не просочится наружу.
- Заказчик самостоятельно выбирает способ соединений. Для помещений обычно выбирают способ «по дыму», ведь в дымоходах сэндвич образуется небольшое количество конденсата.
- При покупке проверяйте качество стыковки модулей. Хорошее соединение обеспечат образцы от одного производителя.
Срок службы такого дымохода
Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.
Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.
Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.
Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.
Подготовка потолочно-проходного узла
Название ППУ получила потолочная разделка, по-другому ее именуют потолочно-проходной узел.

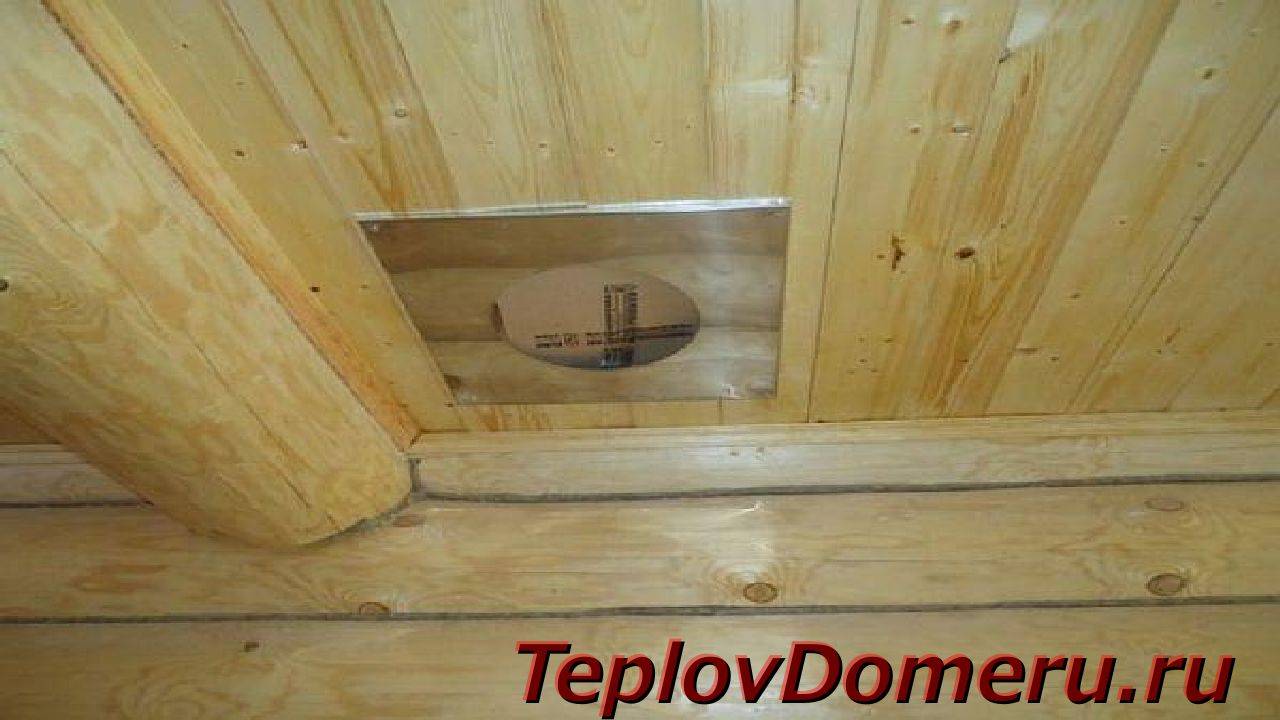

На фото показано отверстие для ППУ
При проведении работ в первую очередь определяют точное место расположения канала. Затем, там делают отверстие необходимого диаметра. Впоследствии, после монтажа и вывода трубы, для эстетичности можно монтировать уже готовый короб, который продается вместе с остальными элементами сэндвич системы.
Монтаж проходного узла выполняют в следующем порядке:
- Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз устанавливают на середине сэндвич трубы выхода из печки.
- Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, а затем делают метки для распила.
- После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
- Краевые места короба саморезами крепят к потолку.
- Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.
Как правильно выполняется монтаж ППУ: фотоинструкция
Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:
- Несмотря на толщину перекрытия, разделка обязана быть выше на 10 и более см.
- В ситуациях, когда ППУ заполняют изоляцией, крепить два элемента конструкции в таком месте не разрешают.
- Стыковку над потолком двух частей дымоотвода можно выполнить на высоте не менее 0,3 м.
Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов
Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.

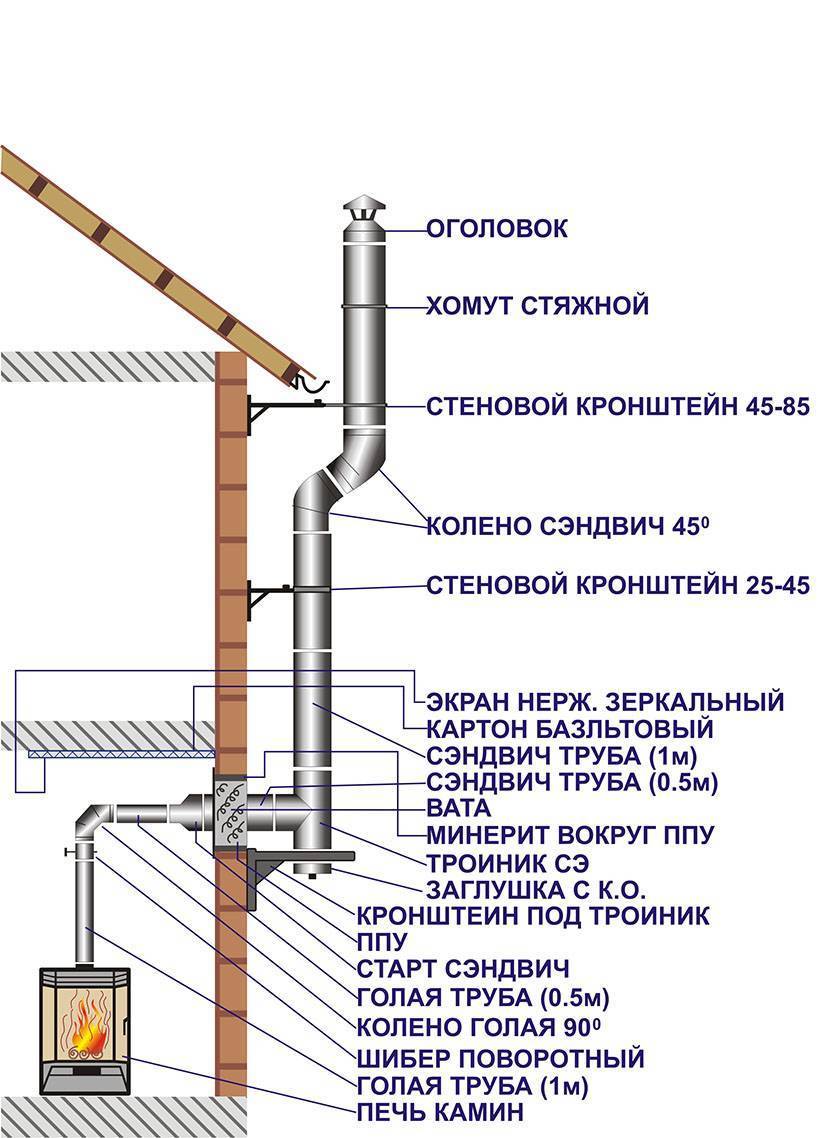

Схематический принцип монтажа дымохода сэндвич
Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.
Из чего же конкретно делают сэндвич трубы для дымохода?
- Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
- Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
- Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
- Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
- Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.
Сэндвич-труба в разрезе
Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:
- от эксплуатационной температуры и ее колебаний;
- разницы в диаметре наружной и внутренней трубы;
- размеров отверстия в печи, с которым соединяется дымоход.
Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.
Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:
- концевых гофрированных элементов;
- раструбного соединения.
Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.
А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.
Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.
| Материал изготовления | Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена |
| Оптимальная толщина утеплителя | 25-60 мм |
| Срок службы | около 15-20 лет |
| Внутренний диаметр труб для дымоходов | Варьируется в промежутке от 115 до 300 мм |
| Толщина используемой при изготовлении стали | 0,5-4 мм |
| Температурный режим | Сэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов |
Характеристики наиболее распространенных сэндвич труб среди потребителей
Как монтировать самый пожароопасный участок дымохода
При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.
Первый сегмент дымоотвода делается из фрагмента меньшей трубы.
Правила техники безопасности
Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр
Важно соблюдать строительные нормы и правила
Располагают газоход подальше от кабеля, газовой трубы.
Материалы и инструменты для монтажа
Если раньше дымоотводы делали кирпичными, сейчас же выбирают, например, конструкцию сэндвич. Преимущества у такой конструкции следующие:
- Высокий срок эксплуатации (если использовать материалы из нержавейки).
- Общий вес – небольшой, что упрощает установку.
- И третий момент, немаловажный лично для меня: эстетическая привлекательность.
Чтобы установить дымоход сэндвич, самое главное – выбрать хорошие материалы. От того, насколько прочной и устойчивой к высоким температурам будет каждая труба, зависит целостность всей конструкции. Я советую выбирать те, что сделаны из огнестойкой стали и оцинкованного металла.
Что делать для улучшения тяги?
Принцип действия дымохода основан на создании тяги — эффекте вентиляции, который возникает из-за перепада температуры в середине и снаружи канала.
Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи и это приводит к разности давлений. За счет этой разницы холодный воздух поступает внутрь печи, а горячий поднимается по дымоходу и выходит наружу.
Причины плохого вывода продуктов сгорания
Простой способ определить наличие или отсутствие тяги — оценить визуально наличие дыма в помещении или определить проблему по цвету огня.
Оранжевые оттенки свидетельствуют о недостаточной тяге, белое пламя и гул в трубе означают чрезмерную. Иногда тяга может кратковременно менять направление.
Распространенные причины обратной или плохой тяги — высокая преграда и низко расположенный дымоход
Не беря во внимание вовремя не прочищенный и засорившийся дымоход, причины, по которым в нем возникает обратная тяга, следующие:
- неправильный расчет соотношения мощности котла и параметров трубы;
- неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
- большое количество узких участков и поворотов в конструкции дымохода;
- высокое расположение конька по отношению к оголовку дымоходной трубы или близстоящие высокие здания;
Еще для формирования нормальной тяги крайне нежелательна нехватка приточного воздуха и недостаточная вентиляция в доме.
Как предупредить проблемы с тягой?
Вот несколько рекомендаций, как собрать дымоход сэндвич так, чтобы отопительное устройство не стало источником копоти и сажи в доме:
- высота конструкции должна быть равной или больше пяти метров;
- предпочтительней сооружать прямой дымоход — без изгибов и поворотов;
- повороты (не более трех) делают под углом 45°;
- от котла может отходить практически горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.
Если в процессе эксплуатации дымохода обнаружились проблемы с выводом дыма, прибегают к установке специальных приспособлений, которые усиливают тягу.
Это может быть:
- Дефлектор. Работает на принципе снижения давления во время обхождения воздухом препятствий. Эффективно работает в ветреную погоду, но в тихую может наоборот, препятствовать отводу дыма.
- Стабилизатор. Представляет собой дополнительный элемент, который имеет форму зонтика и одевается сверху на трубу. Снизу, через открытый участок поступает воздух, усиливая тягу.
- Ротационная турбина. Работает, используя силу ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом. В безветренную погоду она не эффективна.
Все эти устройства не являются панацеей, особенно, если дымоход изначально устроен не правильно.
Дефлектор может стать помехой для вывода продуктов сгорания при безветренной погоде
Модульные системы дымоотведения из нержавеющей стали – современный вариант по доступной стоимости
Сегодня наиболее оптимальным, доступным, безопасным и распространенным видом дымоходов являются модульные трубы из нержавеющей стали. В силу своих технических характеристик и особенностей, они позволяют создавать дымовые трассы любой конфигурации, протяженности, внутри или снаружи здания, а также они эффективно и безопасно отводят продукты горения. Модульные дымоходы легко и довольно быстро монтируются, при правильной сборке они могут служить десятилетиями, при этом, отличаются доступной стоимостью.
Существует ряд правил и требований, которые следует исполнять при монтаже дымохода, чтобы гарантировать пожарную и эксплуатационную безопасность и самой трассы отведения дыма, и отопительного оборудования. Для установки и монтажа дымохода на крыше тоже есть определенные правила. Рассмотрим их подробно в этой статье.
Обслуживание собранной системы
Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.
Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.
Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)
Сборка дымохода из сэндвич труб может осуществляться двумя способами:
- Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения.
- Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.
Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.
Виды дымоходов
В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

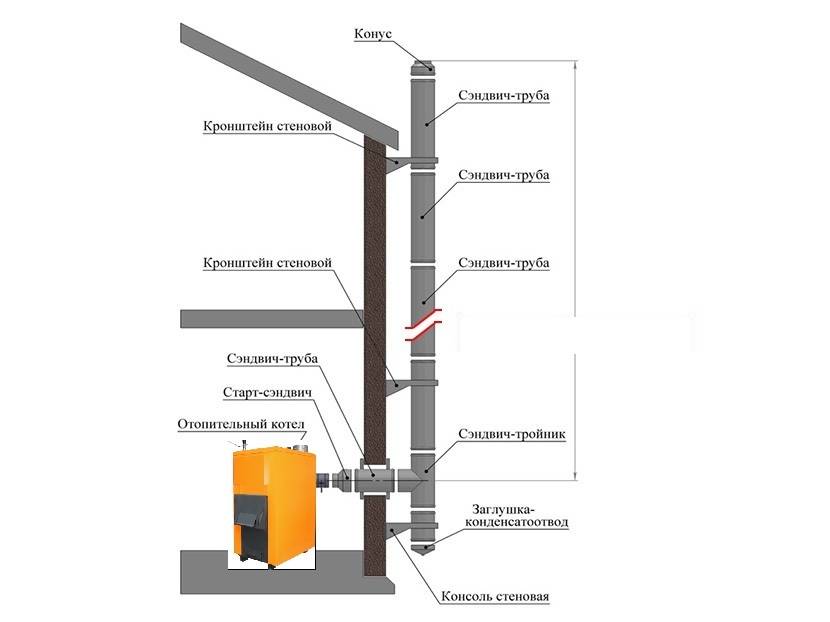

Наружный
Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.
Внутренний
Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.
Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.
Почему при монтаже дымохода через деревянную стену следует обратиться к специалистам
Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Делать выход лучше с использованием готовых проходных узлов. Устанавливать их герметично могут специалисты, имеющие определенные навыки Даже зная, как проводят дымоход через деревянную стену от камина или металлической печки, не стоит рисковать, а доверить работу профессионалам
Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора
При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь
Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора. При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь
Поэтапная установка сэндвич-дымохода в баню
Монтаж дымовой трубы через стену заключается в следующем:
Установка происходит в направлении вверх – от печи к крыше. При сборке зауженный конец трубы вставляется в предыдущий, более широкий.
Сэндвич-труба никогда не устанавливается непосредственно к печи. Сначала необходимо поставить одностенную трубу из нержавеющей стали. Это позволит получить больше тепловой отдачи, защищая другие элементы печи от перегрева.
Благодаря отсутствию скоплений сажи на стенках дымохода из него легко выводится конденсат. Для этого дополнительно устанавливаются тройники. Их беспрепятственно можно перемещать по специальным полозьям. Чтобы создать такую конструкцию, нужно разобрать дымоход, зафиксировав посадочные для кронштейнов, после чего собрать наружную опорную деталь и прикрепить к ней несколько уголков.
Стену стоит закрыть с помощью листа фанеры толщиной 10 мм, а к ней шурупами приделать асбест. Следующий слой – оцинкованная сталь размером 120х200 мм, закрепленная саморезами. В металлическом листе требуется выточить квадратную выемку для вывода трубы и вставить в нее переходник
Далее кронштейн необходимо покрыть специальным антикоррозийным лаком.
Во время монтажа дымовой трубы важно помнить о том, что нужно оставить часть свободного пространства между стеной и каналом, так называемую уступку.
