Фрезерование на заданную глубину
Большой фрезер или маленький, с фиксированной базой или погружной — в любом случае вам хочется иметь фрезер, который быстро, точно и удобно настраивается для выборки углублений требуемой глубины.
Среди моделей с фиксированной базой (входящей в комплектацию) мы поставили на первое место модель Porter-Cable, имеющую регулятор с зубчатой рейкой, фиксатором и маховичком для грубой и тонкой настройки, которыми очень удобно пользоваться. Milwaukee и Ridgid также имеют механизмы для быстрой настройки, доказавшие свою эффективность. Фиксированные базы Craftsman и обеих моделей Bosch крепятся защелкой к одному из трех углублений корпуса. Это ограничивает величину перемещения цанги, и если необходимо выдвинуть фрезу дальше или, наоборот, уменьшить ее вылет, приходится переставлять защелку в другое углубление и снова вывинчивать или завинчивать резьбовой регулятор. У погружных фрезеров Triton грубая настройка глубины осуществляется поворотом ручки, которая используется и для погружения фрезы в материал. Нам такая функция показалась неудобной и трудновыполнимой.
Удобное решение. Крупные витки резьбы на регулировочном винте фрезера Ridgid дают возможность быстрого перемещения вверх-вниз, а гайка-фиксатор помогает делать это еще быстрее. | Три положения глубины. Диапазон регулировки глубины у фрезера Bosch 1617EVSPK при фиксации выступа в нижнем углублении получается больше, чем в двух других. |
Легкость управления фрезером не менее важна, чем простота и точность настройки. Два мощных погружных фрезера — Freud и Triton TRA001 – слишком тяжелы, неуклюжи и склонны к опрокидыванию из-за большого веса мотора, что особенно заметно при обработке кромок деталей. Bosch MRC23EVS (GMF 1600) весит больше, чем другие модели, комплектующиеся фиксированной базой, но благодаря низко расположенному центру тяжести он кажется более управляемым, чем большие погружные фрезеры. У этой модели Bosch есть еще один нюанс — встроенный в ручку выключатель. У других подобных моделей для включения и выключения приходится отпускать одну из ручек, ослабляя захват. У Bosch MRC23EVS (GMF 1600) такой же выключатель, как у специализированных погружных фрезеров, и фрезером легко управлять, не меняя положения рук.
Переключение режимов. Для фрезерования с погружением нужно нажать центральную кнопку в ручке или отпустить ее, чтобы включить винтовой механизм регулировки глубины. | Выключатель под рукой. Контактные полоски на корпусе фрезера и сменных базах позволили удобно разместить выключатель в ручке, что улучшает контроль. |
Как правильно выбрать ручной фрезер по дереву для дома
При выборе ручного фрезера по дереву необходимо обращать внимание на технические параметры. От характеристик устройства будут зависеть возможности применения
Мощность
Основным параметром для прибора является производительность двигателя. Оптимальными считаются показатели около 1,5 кВт.
Скорость вращения шпинделя
Сравнение ручных фрезеров по дереву показывает, что чем выше скорость насадки, тем аккуратнее получается готовое углубление. Хорошо, если регулировать обороты можно в 6-8 позициях.
Совет! Более удобными считают аппараты с плавной, а не ступенчатой настройкой вращения.
Рабочий ход
Этот показатель обозначает максимальную глубину погружения насадки. Домашние агрегаты обычно поддерживают ход 20-50 мм, профессиональные модели — до 80 мм.
Дополнительные опции
Видео о выборе ручного фрезера по дереву рекомендуют обратить внимание на систему безопасности. Современный прибор должен быть оснащен защитой от перегрева
Полезно, если агрегат поддерживает плавный пуск.
Какой фирмы ручной фрезер по дереву лучше купить
В магазинах ручные аппараты представлены моделями от нескольких известных брендов. Среди самых надежных можно назвать:
- DeWalt;
- Bosch;
- Makita;
- Интерскол;
- Metabo.
Перечисленные производители специализируются на строительном и ремонтном оборудовании и могут гарантировать высокое качество.
Ручной фрезер по дереву: устройство и виды инструментов
Резьбой по дереву ручным фрезером занимаются не только профессиональные столяры. Возможности этого инструмента пригодятся мебельщикам и мастерам-отделочникам. Основное назначение фрезера – обработка древесины. Хотя многие современные модели способны справиться и с другими материалами.
С помощью ручного фрезера и специальных насадок можно вырезать детали любой конфигурации
Потребители могут купить ручной фрезер для обработки:
- камня искусственного происхождения;
- пластика;
- композитных материалов;
- оргстекла;
- цветных металлов.
Сфера применения этого инструмента распространяется на изготовление декоративных изделий и мебели из древесины, столярные работы. Создаваемые ручным фрезером поделки выглядят очень эффектно. Эти уникальные изделия находят широкое применение в быту. С помощью фрезера мастера изготавливают красивые рамы для картин, шкатулки, детские игрушки, декоративные полочки и т. п.
С помощью фрезера можно изготавливать деревянную мебель, кухонные принадлежности, вагонку, плинтуса, декоративные поделки и другие изделия
Что можно делать ручным фрезером:
- выборку четвертей;
- формирование таких конструкционных деталей, как фальцы, пазы, шипы, шлицы;
- профилирование кромочной части (фигурное и прямое);
- формирование посадочных мест для установки фурнитуры и запирающих механизмов на дверях;
- декоративную резьбу по дереву фрезером с соответствующими насадками;
- выполнение отверстий;
- подгонку деталей, которые подлежат соединению;
- выравнивание контуров черновым способом.
Виды фрезеров по дереву: классификация приборов
Чтобы решить, какой фрезер лучше купить для дома, следует детально ознакомиться с существующим ассортиментом этих приборов. Выбор устройства зависит от типа предполагаемых работ, их сложности и объемов. Например, необходимость в использовании фрезера на мебельном производстве возникает постоянно, в то время как в условиях домашней мастерской такой инструмент будет требоваться лишь время от времени.
Все ручные фрезеры разделены на виды — верхнего типа, кромочные и ламельные
Различают следующие виды фрезеров:
- верхнего типа;
- кромочные;
- ламельные.
Устройства верхнего типа могут быть неподвижными и погружными. Второй вариант является универсальным, а потому и наиболее широко используемым. Для домашней мастерской погружная конструкция подходит лучше всего. Именно эту категорию приборов следует рассмотреть более подробно, чтобы решить, какой фрезер выбрать для выполнения определенных задач.
Обратите внимание! Ламельный фрезер применяется для формирования пазов на поверхности обрабатываемых изделий. Этот прибор относится к категории узкоспециального инструмента, который имеет небольшое количество функций
Кромочный фрезер используется для снятие фаски, скругления краев, формирование декоративных желобков а также для вырезания пазов под петли для мебели
Если сравнивать с другими видами ручного электроинструмента, фрезер имеет самую простую конструкцию. Для передачи крутящего момента не используются ремни, шестерни и другие компоненты. Насадки для фрезера устанавливаются непосредственно на шпиндель (вал электрического двигателя). За счет этого обеспечивается набор больших оборотов.
Корпусная часть электрофрезера называется «головой». Она перемещается по направляющим штангам, которые жестко зафиксированы на опорной платформе, вниз и вверх. При надавливании рукоятки голова инструмента опускается вниз. Если же ослабить давление, пружины снова вернут конструкцию в прежнее положение.
На шпинделе крепится фреза. Для ее фиксации используется цанговый зажим. Когда происходит плавное погружение головы в материал или дерево, глубина регулируется специальным упором. При дальнейшем перемещении фрезера в горизонтальном направлении высверливается паз с помощью острых кромок фрезы.
Фреза для ручного фреза выбирается исходя из вида обрабатываемого материала и типа операции
Видео описание
В этом видео показаны основные характеристики при выборе фрезера:
- Система, которая позволяет запускать движение фрезы не рывками, а плавно может помочь не перегрузить устройство при начале работы. Также она помогает более аккуратно обрабатывать детали и продлевает работу резца.
- Электронное устройство для автоматической регулировки оборотов во время работы способно поддерживать нужную скорость, если на пути резца появился более твёрдый участок материала, например, сучок. Этот механизм стабилизирует работу фрезы и улучшает качество обработки.
- Модуль контроля температуры – это очень важный элемент конструкции при выборе фрезера, так как он отвечает за сохранность устройства. В момент перегрева механизма он автоматически отключает подачу тока на мотор. Вместо него для удешевления конструкции может устанавливаться цветовой индикатор, которой покажет, насколько перегрелся агрегат.
- Перед тем, как выбрать фрезер для работы в ограниченном пространстве следует проверить, есть ли у него в наличии светодиодная подсветка того места, в котором будет происходить работа. Это нужно, чтобы использовать устройство в местах с ограниченным освещением.
Инструмент со светодиодной подсветкой Источник prosto-instrumenty.ru
- Шнур питания – это очень важный элемент фрезера. Его длина должна быть достаточно большой, чтобы было удобно работать на расстоянии от розетки. Нужно чтобы он не препятствовал работе и обзору. Оплетённый армированной нитью провод будет более прочным и долговечным.
- Крепление для установки насадки, которая даёт возможность подсоединить строительный пылесос поможет очищать рабочую поверхность от пыли и мусора во время работы. Это защитит устройство от лишних повреждений, а также улучшит обзор и упростит работу.
Существуют различные насадки для установки на устройство, так как пользоваться фрезером по дереву или другому материалу нужно с помощь специальных фрез, потому что каждая из них может делать рез разной формы:
- Прямая пазовая фреза изготавливается в виде цилиндра и нужна для прямоугольной проточки.
- U-образная насадка используется для закруглённого паза, который делается с помощью ручного устройства.
- V-образная фреза может сделать паз под разными углами наклона его стенок. Для этого применяется несколько таких насадок разного размера.

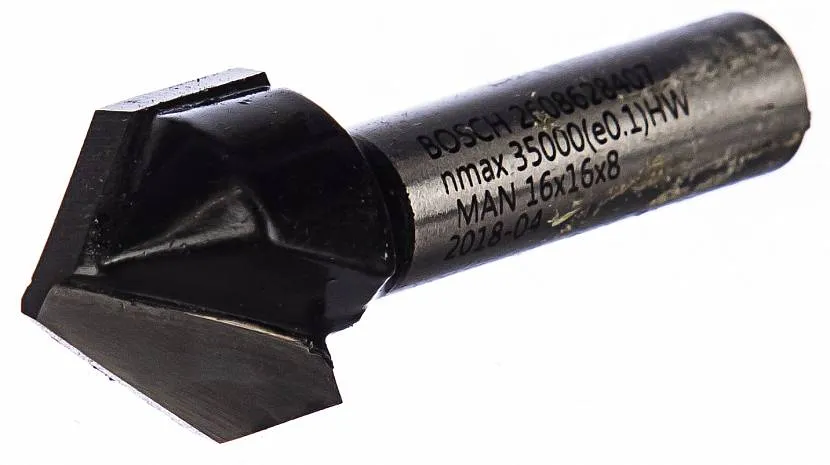

V-образная фреза Источник cdn.vseinstrumenti.ru
Лучшие зачистные модели
Зачистные фрезеры обеспечат качественное, быстрое снятие штукатурки, удаление любых других старых покрытий в рамках ремонта или реставрации какого либо объекта.
Обзор лучших зачистных фрезеров для домашней мастерской по отзывам и оценкам покупателей.
Metabo LF 724 S, 710 Вт
Продвинутый зачистной фрезер Metabo LF 724 S мощностью 0,71 кВт — идеальное решение для выполнения реставрационных работ, удаления краски и лака с деревянных поверхностей, качественной обработки фальцев.
Аппарат питается от сети 220 вольт. Длина кабеля для подключения к розетке составляет 4 метра.
Прибор снабжен опцией блокировки шпинделя, ножами из твердосплавного металла, патрубком для подключения пылесоса.
Корпус редуктора в данной модели сделан из особо прочного алюминиевого сплава.
Уровень шума работающего оборудования не превышает 86 дБ. Девайс укомплектован оснасткой, кейсом, шилом, комбинированным ключом.
Технические характеристики:
- потребляемая мощность — 0,71 кВт;
- скорость вращения — 10000 об/мин;
- длина сетевого кабеля — 4 м;
- масса изделия — 2,4 кг;
- особенности — литая подошва, фиксатор шпинделя, подключение пылесоса.
Преимущества
- высокое качество фрезерование;
- надежная и производительная оснастка;
- плавная регулировка снимаемого слоя;
- длинный сетевой провод.
Недостатки
- высокая стоимость;
- приличный уровень шума;
- не герметичный пылесборник.
Конструктивные особенности, которые необходимо учитывать при выборе фрезера
Подошва
Опорная платформа фрезера, именуемая пользователями подошвой, является одним из важнейших конструкционных элементов инструмента, поэтому на ее качество следует обратить особое внимание. Подошва может быть выполнена либо из литого, либо из штампованного металла
Литая платформа, благодаря четкой геометрии и хорошему прилеганию к поверхности заготовки, гарантирует высокое качество работы. Неудивительно, что она считается признаком высокого класса инструмента.
Штампованная же подошва дешевле в производстве, поэтому ее обычно устанавливают на недорогие фрезеры бытового назначения.
Нижняя плоскость платформы, т. е. непосредственно сама подошва, в обязательном порядке закрывается специальной накладкой. Этот элемент изготавливается, как правило, из пластика. У большинства фрезеров пластиковая накладка делается съемной, что позволяет легко заменить ее при износе на новую.
При выборе фрезера следует обратить внимание не только на качество подошвы, но и на размер отверстия в ней – проем. Он ограничивает максимальный допустимый размер оснастки: установить фрезу большого диаметра на агрегат с маленьким проемом в опорной платформе вам попросту не удастся
Штанговый механизм
Голова фрезера перемещается по двум вертикально расположенным направляющим штангам. От того, насколько легко и плавно будет ее движение, во многом зависит удобство пользования инструментом и производительность работы. Наличие люфтов и перекосов, а также излишнее сопротивление перемещению узла в вертикальном направлении считается серьезным недостатком, поскольку затрудняет пользование фрезером.
Глубина погружения фрезы в обрабатываемый материал ограничивается вертикальным упором. Этот металлический стержень упирается в специальную площадку на платформе, не позволяя голове инструмента опуститься ниже. Выставляя глубину фрезерования, вы просто смещаете упорный стержень вверх или вниз. Сделать это можно с помощью специального винта.
У продвинутых агрегатов помимо этого имеется еще и регулировочный винт тонкой настройки глубины с микрометрической шкалой. Чем точнее регулировка и шире ее диапазон, тем более качественный и функциональный инструмент вы держите в своих руках.
Сделать несколько проходов с постепенным увеличением глубины обработки вплоть до заданной поможет многоступенчатый револьверный упор. По сути это специальная площадка на платформе с несколькими ступеньками разной высоты, в которые и упирается вертикальный стержень, ограничивающий глубину фрезерования. Иногда револьверный упор выполняется в виде нескольких вкрученных в платформу болтов; в этом случае высоту ступеней можно подкорректировать, вкручивая или выкручивая болты.
Узел крепления оснастки
Оснастка ручного фрезера закрепляется на шпинделе с помощью цангового патрона. Он представляет собой специальную гайку с размещенной внутри цангой, навинчиваемую на шпиндель и зажимающую хвостовик вставленной фрезы. Легкие фрезеры рассчитаны на фрезы с диаметром хвостовика 6–8 мм, мощные, как правило, оснащены цангами диаметром 10–12 мм. Последнее легко объяснимо: чем крупнее фреза, тем толще ее хвостовик и, одновременно, выше требования к силовым характеристикам инструмента.
Диаметр фрезы должен соответствовать диаметру цанги. Впрочем, в посадочное гнездо большего диаметра все же можно установить фрезу с более тонким хвостовиком. Для этого придется воспользоваться сменной цангой (или на крайний случай специальной переходной втулкой). Если даже она не входит в комплект инструмента, то ее всегда можно приобрести отдельно.
При подобной «подмене» фрезы следует внимательно следить, чтобы рекомендованная для нее частота вращения совпадала с параметрами инструмента, в противном случае тонкий хвостовик может не выдержать чрезмерной нагрузки.
Качественная цанга надежно фиксирует хвостовик строго по оси шпинделя, что исключает появление вибраций, негативно сказывающихся как на качестве обработки материала, так и на состоянии инструмента. Цанговые зажимы с большим числом зажимных лепестков предпочтительнее, так как они лучше центрируют фрезу.
Рейтинг лучших фрезеров
Если у покупателя нет времени долго изучать отзывы на строительный инвентарь, можно обратить своё внимание на рейтинг ручных фрезеров, и выбрать из этого списка
Лучший фрезер для новичка
Для новичка подойдёт фрезер средней мощности Bosch POF 1400 ACE. Цифры в названии обозначают ватты. Оборудование оснащено плавным пуском, системой поддержания оборотов, а также их регулировкой. Общий вес составляет чуть больше 3 кг.
Лучший фрезер для домашней мастерской
Ryobi RRT 1600-K можно применять для бытовых целей (проведение мелких работ по дому). Оборудование идеально подходит для домашней мастерской, но также приглянулось специалистам. Фрезер оснащен регулятором оборотов и функцией плавного пуска. Вес устройства составляет почти 4 кг.

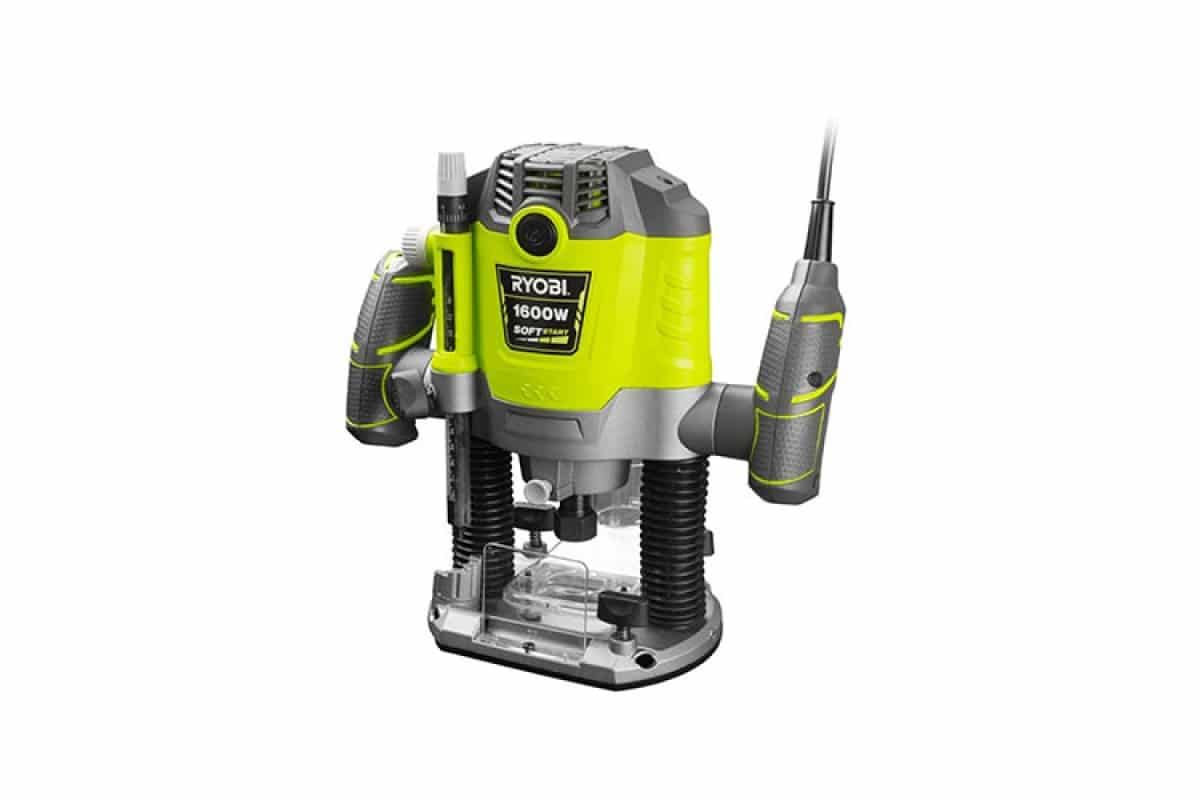

Ryobi RRT 1600-K
В паспорте устройства указано, что оно предназначается для работы с древесными материалами, но на практике оказалось, что мощности хватает и для обработки других более твердых материалов.
Лучший фрезер для промышленного применения
Для профессионального применения желательно использовать наиболее мощные фрезеры, которые гарантируют бесперебойную работу в течение долгого времени. Под эти характеристики подходит модель Makita RP 2300 FC. Мощный двигатель справляется с обработкой различных материалов. Обладает плавным запуском, подсветкой, и поддержанием оборотов под нагрузкой.
Лучшие бюджетные фрезеры
Если нет необходимости обрабатывать твердые поверхности и работать с оборудованием долгие часы без перерыва, желательно обратить внимание на модели Hammer FRZ1200В и Hitachi M8V2. Несмотря на то, что устройство недорогое, его качеством пользователи вполне довольны
Лучший универсальный фрезер
При необходимости купить универсальный фрезер по дереву, специалисты рекомендуют обращать внимание на модель Makita RT0700CX2. В комплект оборудования входят две цанги, корпус изготовлен из прочного алюминия, имеется специальный патрубок для отвода пыли при работе
Масса — почти 2 кг.
Лучшие вертикальные фрезеры
Лучшим вертикальным и профессиональным фрезером по дереву является Festool OF 2200 EB-SET. Глубина пропила составляет 80 мм. Оборудование оснащено регулировкой оборотов, а также пылеуловителем.
Что касается рейтинга бытовых фрезеров с вертикальным положением, то тут можно обратить внимание на модель Bosch POF 1200 AE. Фрезер снабжен стабилизатором оборотов, контроллером за постоянным вращением, независимо от имеющейся нагрузки
Лучший кромочный фрезер
Для создания кромок, желательно использовать топ-образец Elitech Ф 1800Э. Оборудование оснащено ограничителем пускового тока, потому исключен риск перегрузки. Есть регулировка скорости и установка точного пропила.

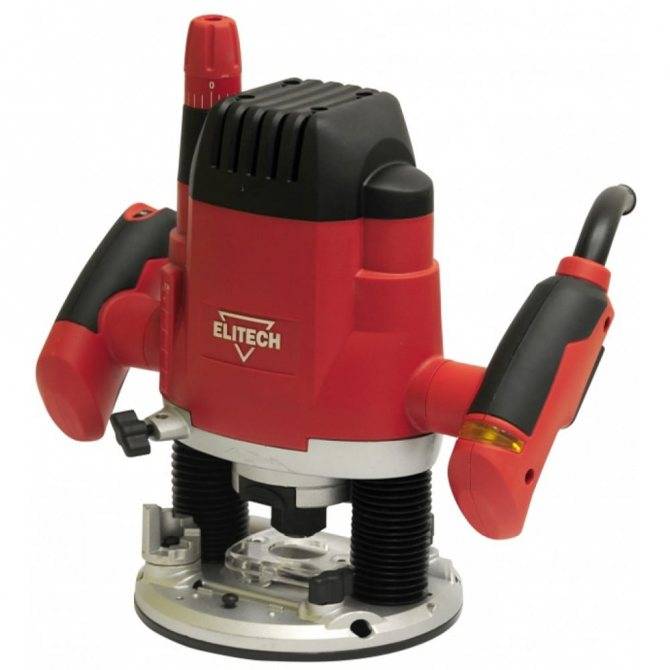

Elitech Ф 1800Э
Лучший ламельный фрезер
К этой категории относят DeWalt D 26204 K. Идеально подходит для формирования пазов. Оборудование зарекомендовало себя из-за высокой надежности, безопасности и производительности. Для удобства пользования ручки снабжены резиновыми прокладками.
Творчество без границ
Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.
Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.
В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.
Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.
Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.
Какие работы можно делать фрезером по дереву
Пошаговые технологии работ, которые выполняются ручной фрезой по дереву: выборка пазов, заточка торцов и кромок, врезка замков, пазо-шиповое соединение.
Работы по выборке открытых и глухих пазов
Для фрезеровки в деревянной заготовке открытого паза работает такой алгоритм:
- Опустить рабочую головку фрезера на нужную глубину, надёжно зафиксировав обрабатываемое изделие.
- Подключить станок к электросети, запустить двигатель и приступить к фрезерованию.
- После того, как фреза полностью сделает паз, её поднимают, а зажим фиксатора ослабляют.
- Выключить фрезер.
Открытая выемка
По такому же принципу выбирается глухой паз, с той разницей, что работа начинается не от кромки, а от начала планируемой выемки.
Выборка глубоких пазов
Перед вырезанием в деревянной детали глубокой выемки стоит отталкиваться от основного принципа. Каждый проход насадкой фрезерного станка по обрабатываемой зоне деревянной заготовки требует выставления нового показателя глубины. При этом, в момент корректировки фрезер необходимо выключить.
Для получения ровной поверхности глубокого паза рекомендованная величина погружения – от 5 мм. А вот последний слой стоит обрабатывать при глубине до 1,5 мм.
Вырезание узкого паза
Чтобы выбрать фрезером в деревянной заготовке паз малой ширины, дополнительно используют плоское основание. Речь о фанерном листе или тонкой деревянной плите. Это приспособление закрепляется на подошве фрезеровального станка. Чтобы обеспечить движение насадки фрезера по прямой, с обеих сторон основания монтируют специальные направляющие стержни, которые должны находиться на одинаковом расстоянии от режущей насадки и обязательно на одной линии с ней. Также стоит убедиться, что стержни равномерно прижимаются к боковинам обрабатываемой деревянной заготовки.
Помощь основания с направляющими стержнями
Сделать заточку торца
Чтобы правильно обработать фрезером торцевую сторону деревянного изделия, достаточно соблюдать два принципа:
- Сначала выполняют пологий срез. Ручным фрезерным станком ведут по направлению движения режущей насадки. Эти действия позволят получить на торцевой поверхности равномерное снятие слоя дерева.
- Чтобы очистить торец, фрезер ведётся против направления вращения режущей насадки.
Как сделать декоративную отделку
Благодаря хорошей податливости древесины на этом материале мастера могут фрезеровать рисунки и узоры разной сложности и формы.
Декоративная отделка
Кроме ручного фрезерного станка по дереву, в работе требуются несколько вспомогательных инструментов:
- тиски;
- стамеска;
- лобзик.
Работы по выпиливанию декоративной отделки фрезером по дереву состоят из трёх основных стадий:
- Перенос на деревянную поверхность изображения так, чтобы оно хорошо отпечаталось. Вариант – использовать трафарет, обводя контуры узора чёрным маркером без содержания спирта.
- По этим контурам водят фрезером, достигая желаемого рисунка.
- Послойное снятие дерева даёт изображению больше объёмности.
Работы по врезке замков
С помощью ручного фрезера по дереву можно также вырезать пазы под будущий замок. Эта процедура выполняется в следующей очерёдности:
- На инструмент требуется установить прямую пазовую фрезу диаметром на 0,5 мм больше, чем планка замка.
- Задать глубину погружения 3 мм.
- Закрепить на подошве станка параллельный упор.
- Пластину замка приложить к торцевой стороне двери, обвести её контур карандашом.
- Найти центр кромки двери, и вдоль дверного полотна провести через него линию.
- Фрезер по дереву с параллельным упором устанавливается на торец двери. Проводится центровка фрезы по размеченной линии, упор фиксируется в данном положении.
Фрезерный станок ставится на торец двери
- Выполняется фрезеровка обрабатываемого участка по всей длине. В результате получится широкая выемка небольшой глубины под переднюю пластину замка.
- К полученному пазу прикладывают замок и размечают начальную и конечную точки глубокой выемки.
- Установить прямую пазовую фрезу по дереву диаметром, немного превышающим толщину корпуса врезного замка. Хвостовик оснастки должен быть такой длины, чтобы можно было выбрать паз глубиной на 3 мм больше высоты корпуса замка.
- Зажать фрезу в цанге.
- Задать с помощью регулятора глубину погружения, которая будет достаточной для вставки корпуса замка.
- Выполнить сверление на установленной глубине по всей длине участка.
- После проработки режущую часть стоит слегка вытянуть из паза на 1-2 мм, и выполнить несколько проходов фрезером вперёд-назад. Затем фреза вновь погружается глубже, и процедура повторяется. Это делается для получения ровных стенок и дна паза.
Готовый паз для замка
