Как устроена печь для дома на дровах с водяным контуром для отопления дома своими руками: Пошаговая инструкция

Разновидности отопительных печей с водяным контуром

• на дровах;
• на отработке;
• на газу и твердом топливе.

Дровяные печи

• Чугунными. Подходят для дома с точки зрения того, что они накапливают тепло и долго его сохраняют. Это помогает равномерно доставлять тепло по всей отопительной системе. Особенность конструкции – водяная рубашка, состоящая из нескольких сваренных между собой листов и ножек с регулируемыми винтами. С их помощью осуществляется выравнивание печи по контуру. Чугунные печи для отопления с водяным контуром работают только с водой, то есть использование их в системе без теплоносителя запрещено.
• Стальными. Имеют компактные габариты – их рабочий объем составляет 40 литров. Могут устанавливаться в любых местах.
• Кирпичными. Являются самыми распространенными и практичными. Они могут работать как самостоятельно, так и от электросети. При необходимости в них можно встраивать котлы.

Отопительные печи на газу и твердом топливе с водяным контуром

Булерьян

Особенность отопительных печей длительного горения с водяным контуром – встроенная система вентиляции и заслонки. Они могут отапливаться не только дровами, но также опилками и углем.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

• бетон для фундамента;
• кирпич красный полнотелый;
• кирпич шамотный огнеупорный;
• кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
• металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

• мастерки и кельма;
• резиновый молоток;
• болгарка с кругом для кирпича;
• уровни, отвесы, бечевка;
• рулетка.

Последовательность выполнения операций своими руками

1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

Преимущества и недостатки печного отопления

Обычная дровяная печь или камин нагревают помещение за счёт сочетания радиационного и конвекционного теплообмена. Прогревшиеся массивные стены печи излучают тепловую энергию, передавая её воздуху и предметам обстановки помещения. Холодный воздух постепенно замещается нагретым.

Печное отопление обладает рядом несомненных преимуществ:

• не требует подключения к электрическим и газовым коммуникациям. Топливо: дрова, уголь, брикеты из торфа – как правило, дешёвое и экологически чистое, его сжигание не наносит вреда окружающей среде;
• радиационный теплообмен является наиболее комфортным;

Интересно! Радиационный (он же лучистый) теплообмен – единственный вид теплообмена, который происходит без участия теплоносителя.

Русская печь обогревала дома многих поколений наших предков

• большинство печей для дома (длительного горения или обычных) многофункциональны, могут быть использованы не только для отопления, но и для нагрева воды и приготовления пищи (как внутри печи, так и на варочной поверхности);
• в жаркое время года массивная кирпичная печь для дома способствует кондиционированию помещения: за счёт того, что она всегда построена на отдельном фундаменте, излишек тепла выводится в землю;
• печь или камин создают особую атмосферу в доме и во многих случаях являются элементом, определяющим стиль интерьера.

Камин создает особую атмосферу в доме и задает стиль интерьера

Однако наряду с преимуществами печному отоплению присущи и недостатки:

• размеры — мощность отопительных печей для дома зависит от их габаритов;
• инерционность — традиционная печь для дома из кирпича требует очень много времени для разогрева и выхода в рабочий режим. Правда, современные чугунные печи для дома, печи-камины, буржуйки и булерьяны практически избавлены от этого недостатка;
• высокая теплопотеря из-за низкого КПД (коэффициент полезного действия) — большое количество тепловой энергии уходит через дымоход в атмосферу;
• невозможность обеспечить равномерный прогрев дома. Горячий воздух постепенно вытесняет холодный, но происходит это неравномерно — температура может быть слишком высокой рядом с печью и слишком низкой на расстоянии от неё;

Факт! Печь может обогреть только те помещения, которые примыкают к ней непосредственно. Поэтому в удалённых от неё частях здания часто приходилось устраивать дополнительную печку.

Принцип печного отопления — горячая печь излучает тепловую энергию в окружающее пространство (лучистый теплообмен), затем холодный воздух замещается нагретым (конвекционный теплообмен)

• необходимость постоянного обслуживания — печь требует закладывать дрова, чистить зольники от шлаков и дымоходы от сажи и мусора, поддерживать процесс горения, регулировать тягу;
• сложность управления — управлять процессом сгорания топлива в печи сложнее, чем в котлах;
• необходимость хорошей тяги — тяга нужна для интенсивного горения, а также для вывода угарных газов;
• пожароопасность — для обеспечения пожарной безопасности необходима изоляция дымоходов, особенно для печи в деревянном доме. Дополнительный фактор пожароопасности создается тем, что мгновенная остановка процесса горения в печи невозможна;
• необходимость постоянного пополнения и хранения запаса топлива, а также утилизации отходов: шлака и золы.

Для обеспечения работы печи требуется её постоянное обслуживание: закладка дров, чистка зольников и дымоходов, контроль за процессом горения, регулировка тяги

Печное отопление с водяным контуром: особенности

Преимущество крупных кирпичных печей перед маленькими металлическими котлами в том, что она аккумулирует тепло, а потом постепенно отдаёт помещению, долго оставаясь тёплой, после завершения топки.

Это преимущество сохраняется и с установленным теплообменником.

Так что печь, как основной источник тепла, нужно размещать в комнате, наиболее нуждающейся в обогреве.

Удобно расположение печи в простенке. Тогда тепло получают два помещения. Одно из них может быть кухня, — на плите готовят, греют воду. А топкой и колодцами её можно развернуть в соседнюю комнату, откуда будет удобней обслуживать.

Водяной контур устраняет главный недостаток печей – их местный прогрев. Нагретая внутри печи вода, разносит тепло по всем комнатам. В доме с водяным контуром не бывает промёрзших углов, кроме того печное отопление может обогреть и двухэтажный коттедж, и большой, многокомнатный дом.

При помощи радиаторов, владелец может распределить тепло, дозировать его для каждой комнаты, уменьшая и увеличивая количество секций радиатора.

Печь своими руками

Существует простая формула по площади помещения, для вычисления среднего необходимого количества секций. В спальне от этого среднего числа можно отнять 1 – 2 секции, а, например, в ванной немного нарастить.

Формула количества секций по площади:

X = S · 100

Получившееся число делится на теплоотдачу одной секции (точные данные для разных материалов приводятся в документах к радиатору):

• алюминий А 350 = 138;
• алюминий А 500 = 185;
• алюминий S 500 = 205;
• чугун ≈ 160;
• биметалл L 350 = 130;
• биметалл L 500 = 180.

К чугунным батареям приведен приблизительный показатель, поскольку он может меняться со временем, зависеть от размера и производителя.

Подключение печи к системе водяного отопления

Водяной контур обкладывают шамотным кирпичом, чтобы не прогорал раньше времени

Для полноценного подключения прибора к общей системе понадобится приобрести змеевик в печку для водяного отопления. Его устанавливают внутрь топливника. При его выборе учитывают толщину стенок печи, если речь идет о приборе, работающем на дровах, стенки могут быть тоньше.

Агрегаты, которые топят угольными брикетами, могут иметь более плотные стенки. Это условие нельзя игнорировать, в противном случае котлы будут быстро прогорать, и их придется менять раньше истечения положенного срока эксплуатации.

Как самому модернизировать печь длительного горения

Чтобы самодельная печь доставляла меньше хлопот, её можно улучшить.

Модернизация печи «бубафоня»

Вес конструкции печи «бубафоня» обычно достигает 150–170 кг. Это создаёт неудобство, поскольку для очистки от золы и других остатков горения её необходимо переворачивать. Чтобы этого избежать, можно усовершенствовать конструкцию, сделав в ней отверстия с дверцами. Однако следует учесть, что особенность такой печи именно в отсутствии лишних щелей, через которые может проникнуть воздух. Поэтому при изготовлении дверок потребуется их тщательная герметизация в закрытом положении. Этого можно достичь, приварив к корпусу металлические борты и уплотнения.

Воздушная тяга в топочной камере улучшится, если изменить количество и форму рёбер на круглой пластине поршня конструкции. Для этого вместо отрезков швеллера нужно приварить стальные пластины. При этом они должны иметь небольшой изгиб по всей длине детали. Такая форма даст возможность закручиваться поступающему воздуху, который равномерно распределится в топочной камере. Для получения нужного эффекта достаточно от 6 до 8 пластин.

Изогнутые рёбра на поршне помогут улучшить тягу

Модернизация кирпичной печи

Печь длительного горения из кирпича займёт намного меньше места, если её конструкция будет напоминать форму треугольника и размещаться в углу помещения. На порядовку такой конструкции потребуется меньше строительного материала и соответственно — финансовых вложений.

Кирпичный вариант печи длительного горения можно модернизировать отдельной заслонкой для переключения зимнего и летнего режима обогрева. В осенне-весенний период, когда нет заморозков, но воздух пропитан сыростью, эта заслонка поможет сделать обогрев не слишком жарким.

Дополнительная заслонка сделает обогрев более комфортным

Полезные советы и общие рекомендации экспертов

В некоторых помещениях приходится встраивать печи в нишу или устанавливать на прямоугольные / квадратные основания. Для этого потребуется выполнить разметку и залить фундамент. После сборки корпуса с учетом порядовки закрепить дверцы, топочную камеру, варочную поверхность и прочие элементы.

Во время первого протапливания нужно накалить печь до максимума. Это позволит оценить ее работоспособность и эффективность.

Чертежи будущей печки можно создать своими руками либо заказать у профессионалов. Если у вас отсутствует опыт в проектировании, лучше доверить работу специалистам. Они предложат готовые схемы с учетом ваших требований.

Особенности кирпичной печи с котлом водяного отопления

С глубокой древности люди обогревали дома дровами. Это дешевый и эффективный способ организации системы отопления, который пользуется спросом и сегодня. В городах и коттеджных поселках, где отсутствует центральная газификация, печные системы становятся достаточно востребованными. Однако они не способны прогреть большое помещение с несколькими этажами, мансардой и подвалом.

Для увеличения КПД от горения дров можно подключить к печи водяной контур. Он обеспечит равномерное распределение тепла по всем частям здания и предоставит доступ к горячей жидкости для бытовых нужд.

Характеристики системы

При выборе печной системы для дома необходимо уточнить следующие ее параметры:

1. Мощность. Производительность установки влияет на ее габариты и вес. Если печь небольшая, то для нее не нужно обустраивать прочный фундамент. Для более массивных агрегатов требуется надежное основание.
2. Обогреваемая площадь. Она определяет эффективность отопления. Для 50 куб. м помещения нужен котел мощностью 2 кВт.

Устройства с водяным контуром используются в коттеджах площадью более 180 кв. м.

Принцип работы

Помимо отсека для загрузки топлива в печи установлен теплообменник. Он вмонтирован в дымоход или топку. Вода, проходящая через регистр, подвергается нагреву, затем отправляется в трубы и радиаторы, обеспечивая эффективную теплоотдачу. Циркуляция жидкости в контуре создается разницей температур либо насосом.

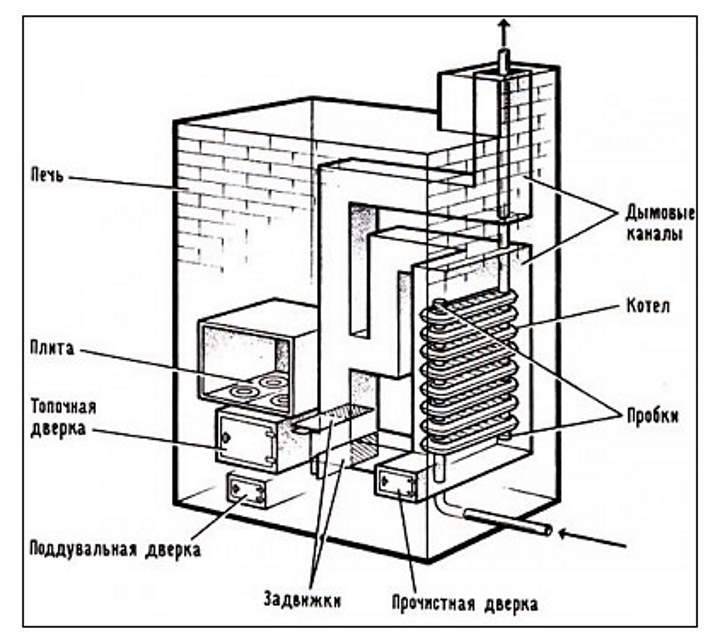

Устройство печи из кирпича с котлом водяного отопления.

В процессе нагрева вода увеличивается в объеме, поэтому для исключения взрыва оборудования используется расширительный резервуар. В моделях с закрытым контуром его устанавливают в любых удобных местах. Если речь идет об открытых системах, емкость находится на максимальной высоте.

Давление стравливается с помощью автоматического воздухоотводчика.

Преимущества

У печей с водяным теплоносителем есть несколько положительных качеств:

1. Энергоэффективность и экономичность. Для возведения конструкции не нужны большие финансовые затраты. При этом для закупки дров на весь зимний сезон придется потратить не больше 5–10 тыс. руб.
2. Дизайн. Печи дополняют интерьер любого помещения и скрывают дефектные участки.
3. Автономность и независимость от магистралей газоснабжения. Сооружение можно обустроить в любом доме независимо от его расположения.

https://youtube.com/watch?v=j-NSSzNJ_wU

Установка теплообменника в топку

Устанавливаемые в топку котлы отличаются разнообразием конструкций и не требуют большого объема топки. Представленный на фото теплообменник модели паук имеет симметричное двухстороннее строение, может состоять из разного количества ребер. Он достаточно компактен. Через его проемы открытый огонь отлично нагревает стенки печи.

Особенности

• возможность обогрева больших площадей;
• несколько вариантов строения котла (в виде широкого бака или плоской емкости);
• плоские котлы и баки имеют больший объем, чем конструкции из труб, и позволяют использовать часть воды для санитарных нужд;
• затрудненная, но тем не менее реальная возможность встраивания в уже сложенную печь.

Трубчатый теплообменник наиболее популярное решение для встройки в топку. Он может:

•  иметь различные простые и сложные формы, габариты;
•  устанавливаться по наружной стороне топки или двум — трем сторонам;
•  легко выниматься из печи для профилактического осмотра и ремонта.

Монтаж

Теплообменник ставится на нижний ряд кирпичей в топке и обкладывается шамотным камнем. Размер конструкции подбирают с учетом параметров топки. Должно остаться достаточно места для закладки дров. Регистры не должны прикасаться к стенам топочной камеры, но и слишком большое расстояние не пойдет на пользу. В топке оставляют отверстие для входного патрубка и затем выкладывают свод.

Как сделать печь с водяным контуром самостоятельно

Кирпичную печь с водяным контуром можно сложить своими руками. В качестве примера можно предложить конструкцию площадью 1×1,15 м, высотой 2,4 м. Такая печь может развить в номинальном режиме мощность до 5,7 кВт, а при усиленной топке — до 17 кВт. Она способна отопить дом площадью до 190 м².

Материалы и инструмент

Для самостоятельного изготовления надо заранее позаботиться о материале:

• красный кирпич — 720-730 шт;
• шамотный кирпич типа ША-8 — 70-75 шт;
• дверца для топки21×25 см;
• дверца поддува14×25 см;
• дверца для чистки14×14 см (7 штук);
• 2 колосниковые решетки25×30 см;
• чугунная плита71×41 см;
• листовая сталь для водного контура толщиной 4-5 мм;
• задвижки размерами 13×25 и 13×13 см;
• стальная полоса 50×5 мм длиной 0,4 м и две полосы длиной 1 м;
• стальной уголок 50×50 мм длиной 2 м (2 штуки);
• лист стальной для установки перед топкой размером 1×0,5 м.

Инструмент:

• болгарка;
• электродрель;
• мастерок;
• кельма;
• шпатель;
• терка;
• полутерок;
• правило;
• киянка;
• молоток;
• напильник;
• стамеска;
• ножовка по металлу;
• отвес;
• строительный уровень;
• металлическая линейка;
• рулетка.

Чертежи и схемы

Перед началом работ необходимо разработать проект печи, чертежи с деталировкой, схему послойной укладки кирпича. Отдельно составляется проект печного теплообменника, для рассматриваемого примера он показан на чертеже. Общий вид со всех сторон предлагаемой печи показан на фото.

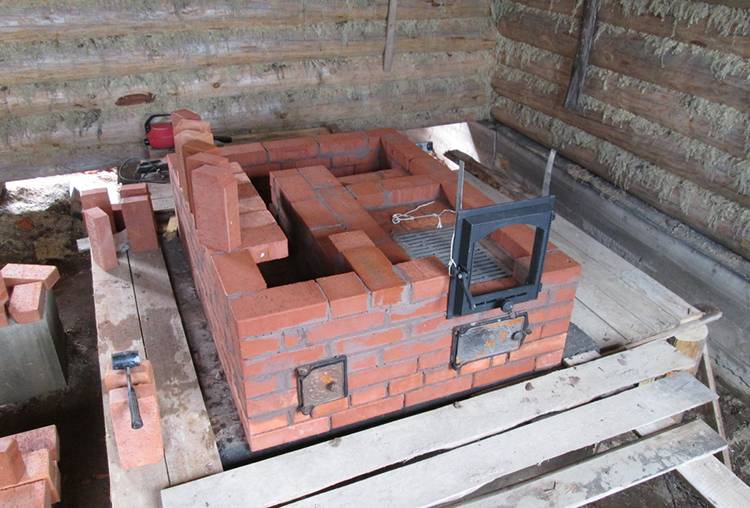

Пошаговая инструкция

Возведение отопительной печи осуществляется в следующем порядке:

1. Заливка фундамента с армированием стальными стержнями, уложенными в виде решетки. Уровень фундамента опускается на 4-6 см ниже уровня напольного покрытия.
2. Укладывается 2 слоя красного кирпича на цементно-песчаный раствор. Основная задача — обеспечение идеальной горизонтальной поверхности.
3. Последующие ряды кирпича ложатся на глиняный раствор, в соответствии с послойной схеме укладки. Толщина шва составляет 3-4 мм.
4. Поверх 2-го ряда начинается формирование зольной камеры, а на лицевой стороне — проема для дверцы. Под этот элемент отводится 3 ряда кирпичей.
5. Начиная с 4 ряда, обустраивается топливная камера из шамотного кирпича. Для монтажа колесниковой решетки в кирпичах вытачиваются пазы. Внизу топливной камеры крепится основание теплообменника.
6. На 5-м ряду устанавливаются дверцы для чистки.
7. В 6-м ряду формируется горизонтальный канал для увеличения печной тяги. На этом же ряду закрепляется топочная дверца, которая перекрывается 8-ым рядом.
8. В 9-м ряду отводится труба от теплообменника.
9. Начиная с 10-го ряда, производится изменение пространства внутри печи за счет укладки кирпичей вдоль и поперек.
10. Чугунная плита монтируется поверх 11-го ряда кирпичей, а с 12-го по 17-ый ряд формируется варочная камера. Перекрытие ее осуществляется стальными полосами.
11. С 20-го по 30-ый ряд — формирование каналов дымохода. Для его чистки на 21-ом ряду устанавливаются специальные дверцы. На 23-ем ряду дымоход разделяется на 4 канала.
12. Перекрытие печи монтируется на 33-м, а завершается на следующем ряду кирпичей.
13. Кладка печи завершается на 35-ом ряду.

При установке печи следует учитывать некоторые особенности:

1. Под дверцу и сверху нее прокладывается полотно из асбеста. Сбоку закрепляются отрезки стальной проволоки длиной не менее 35 см, концы которой входят между кирпичами.
2. Топочная камера обязательно выкладывается шамотным, огнестойким кирпичом.
3. При формировании варочной камеры под плитой оставляются зазоры для компенсации теплового расширения металла.
4. При установке теплообменника, между ним и кирпичной кладкой должен оставаться зазор не менее 5 мм. Зазор 6-8 мм оставляется в отверстиях, где выводятся трубы.
5. Очистные дверцы дымохода устанавливаются так, чтобы была возможность доступа к любой его части.
6. Дымоход можно выложить из кирпича или установить готовую, покупную конструкцию (обычно в виде сэндвич-трубы).

Собственную отопительную систему в частном или загородном доме можно соорудить на базе печи с водяным контуром. Такую печь можно собрать своими руками при наличии навыков каменщика. Самый простой вариант — просто установить уже готовую металлическую печь. При соблюдении всех рекомендаций система позволит отопить дом даже площадью более 150 м².

Устройство печи с водяным котлом

Печь с водяным контуром работает так же, как и котел на твердом топливе. Но кроме прогрева теплоносителя, она прогревает стенки и дымовые каналы, которые распространяют тепло в доме. При этом радиаторы получают тепло во время топки, но печь способна выделять тепло до полного остывания. Печное изделие представляет собой однотрубную систему. Конструкция теплообменника бывает разной. Его часто выполняют на заказ. В некоторых случаях устройство делается дома своими руками, при этом применяется листовая сталь. Печь из кирпича создается с нуля или переделывается из старой. Во втором случае теплообменник уменьшает топку, что способствует прогоранию топлива. Необходимо оставлять зазор между обогревающим механизмом и водяным контуром.

Как установить оборудование

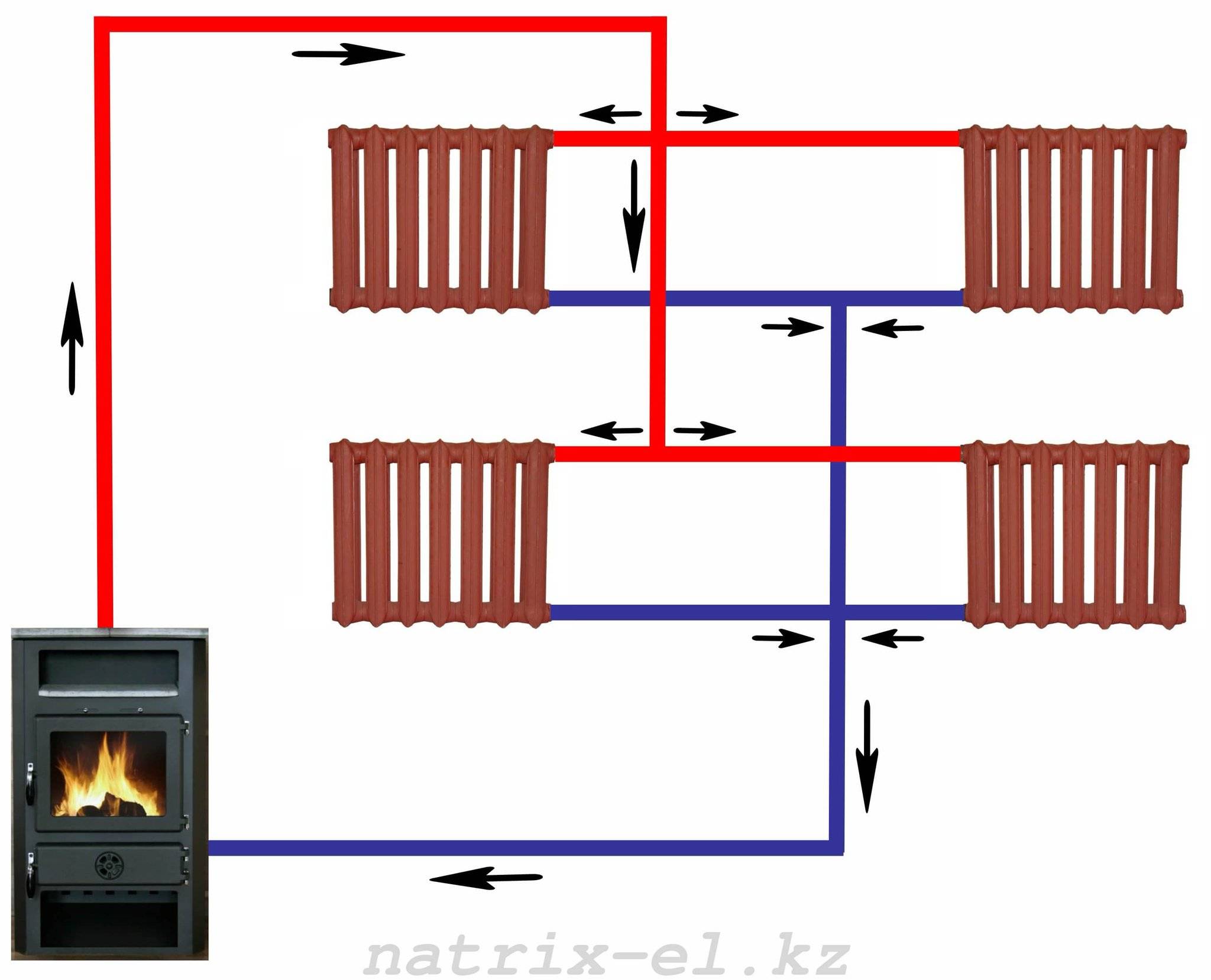

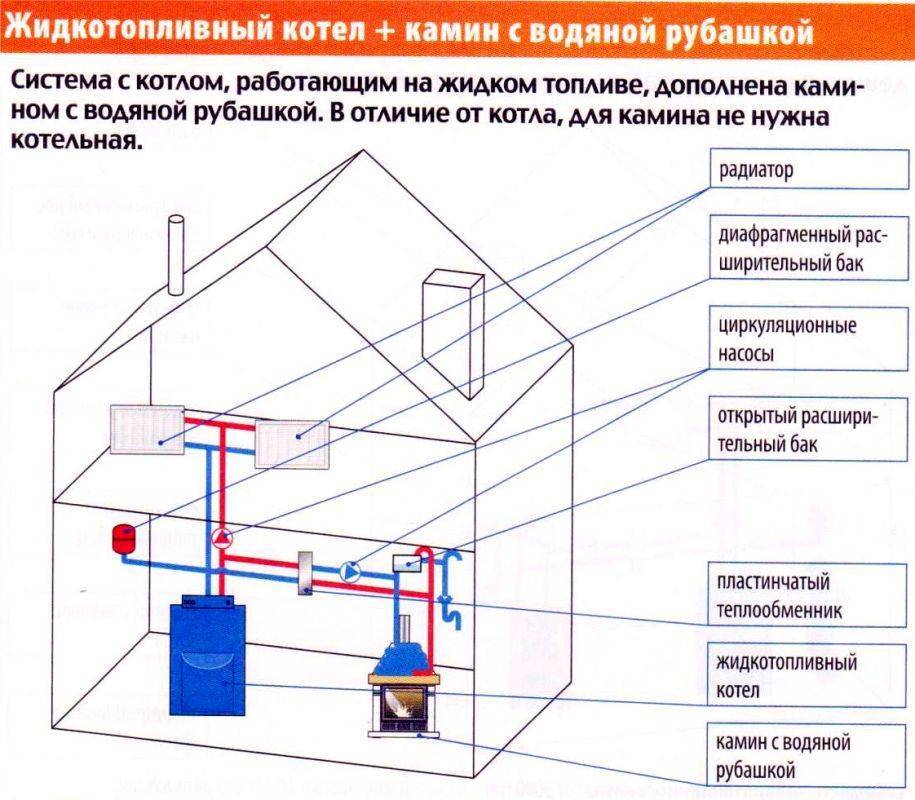

Схема собственной отопительной системы включает следующие элементы: печь с водяным контуром, трубная разводка, расширительный бак, отопительные радиаторы, запорная аппаратура. При принудительной циркуляции теплоносителя устанавливается насос. Расширительный бак располагается в наивысшей точке системы и поддерживает в ней необходимое давление.

При установке оборудования рекомендуется учитывать некоторые нюансы:

1. Для повышения эффективности печного теплообменника можно отвести вертикальный стояк. Он создает тягу, обеспечивая разгонную функцию.
2. Лучшая циркуляция теплоносителя при однотрубной отопительной системе обеспечивается при условии опускание нижнего подвода ниже уровня пола, для чего опускается в подвальное помещение основание печи.
3. При использовании насоса размещение печи не имеет существенного значения.
4. Трубная развязка выбирается с учетом двух взаимоисключающих факторов — малом объеме при минимальном сопротивлении потоку. Чаще всего используются трубы диаметром 30-32 мм. При удлиненной системе следует увеличить его до 45-50 мм. Для монтажа современной разводки рекомендованы пластиковые или металлопластиковые трубы, которые лучше сохраняют тепло и не подвержены коррозии.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

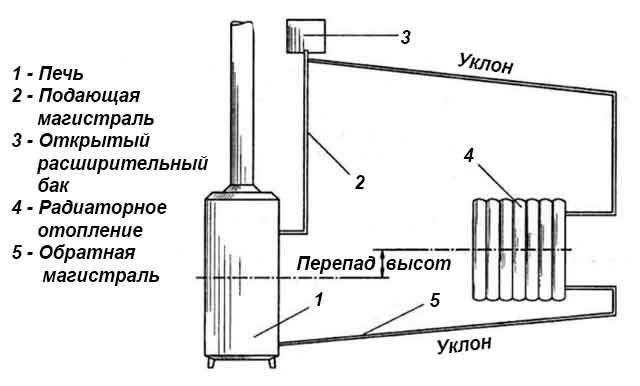

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Даже машине необходим качественный обогрев! Эффективные способы отопления гаража

Вы просматриваете раздел Гаража, расположенный в большом разделе Отопление.

Хранение автомобиля зимой в теплом гараже снимает многие проблемы.

Чистые стекла, облегчённый запуск двигателя, удобство обслуживания и ремонта продлят срок эксплуатации автомобиля и сохранят здоровье автовладельцу.

В теплом гараже с вентиляцией кузов автомобиля прослужит значительно дольше.

Любители чинить автомобиль долгими зимними вечерами знают, что в мороз металл и резина становятся хрупкими, ремонт часто осложняется сломанными болтами или лопнувшей пластмассой. Плюсовая температура в гараже позволяет работать с комфортом и без проблем.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.

Изготавливаем змеевик

Печное водяное отопление начинается с изготовления теплообменника. При определенном желании им можно оснастить уже имеющуюся печку, адаптировав его под размеры топки. В этом случае затраты будут минимальными. В принципе, змеевик может иметь любую конструкцию, а основой для его изготовления служит стальная труба с толщиной стенок 4-5 мм – такая толщина необходима с целью исключения прогорания змеевика от горящих дров. Также есть возможность использовать профильную прямоугольную трубу размером 60х40 мм.

Если есть возможность изготовить теплообменник для водяного отопления с помощью печи на дровах из нержавеющей стали, то это еще лучше – нержавейка обладает высокой стойкостью к коррозии. Неплохими характеристиками обладают змеевики из гнутой медной трубы.

Схема наиболее удачного змеевика.

Например, змеевик можно обустроить по чертежу на рисунке слева. Он изготавливается из металлических труб различного диаметра. Дрова здесь горят как-бы внутри теплообменника, а тепло передается в циркулирующую воду. При необходимости, вы можете выполнить змеевик по любой другой схеме. Есть и альтернативное решение – в доме строится кирпичная печь с водяным отоплением, теплообменником в которой выступает самая простая чугунная батарея.

Какой дом можно отопить с помощью печи

В соответствии со СНиП III-Г.11-62 печное отопление можно предусматривать в жилых домах, возведенных из дерева или камня при условии соблюдения противопожарных норм и правил проектирования. В законодательстве отсутствует запрет на использование печного отопления, если соблюдаются все действующие требования. Устройство печного отопления с водяным контуром выполняется на основании проекта, согласованного с надзорными органами. Если печь строится в уже сданном в эксплуатацию доме, то никаких согласований не требуется.

Теплотехнические расчеты показывают, что печное отопление приемлемо для домов до 150 кв. метров. Строения большей площади лучше обогревать с помощью котла.

Фундамент для сооружения

Перед тем как построить печку, нужно заложить фундамент для будущего строения. Работа выполняется поэтапно:

• Сначала нужно вырыть котлован. Глубина 45-50 см.
• На дно сыпется песок и тщательно утрамбовывается. Толщина слоя 8-10 см. Сверху кладется слой щебенки.
• Далее следует установить арматурную решетку и залить цементным раствором. В составе смеси щебень, песок и цемент в пропорции 1:2:1. Котлован заполняется на одну треть.
• Затем производится заливка второго слоя. Раствор представлен песком и цементом (3:1). Заполнять следует таким образом, чтобы до верха котлована оставалось 5 см. Сюда же укладывается вторая сетка с размером ячеек 7х8 см.
• Залить третий последний слой цементного раствора и выровнять правилом. Конструкция накрывается пленкой из полиэтилена.

Стынуть бетон будет в течение 30 дней. Чтобы он был прочнее, специалисты рекомендуют его каждый день смачивать. В конце фундамент выстилают полосами рубероида.

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
2. Современные металлические печи способны качественно обогреть одно помещение до 30 м2. При этом оно должно быть качественно утеплено.
3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Предлагаем ознакомиться: Надо регистрировать баню на садовом участке

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.
