Установка клапана от протечки воды в квартире – полезный трюк для дома: Обзор

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

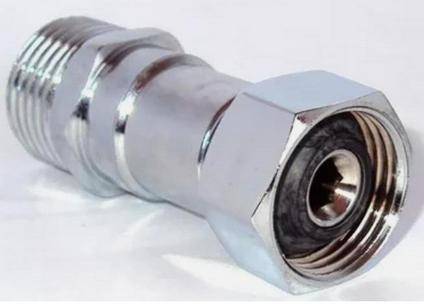

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

• Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
• Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

• Обменивается сигналами с контроллером.
• Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
• Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

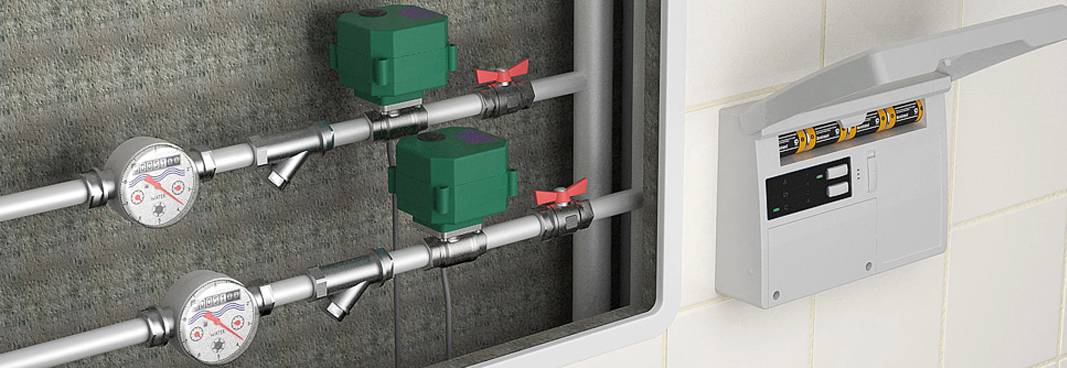

Краны

Защита от протечек воды может быть выполнена в двух вариантах:

• Клапанная:
• С шаровыми кранами.

Предохранительный клапан механического действия. Устанавливается непосредственно перед смесителем, стиралкой. Работает за счет сравнения разницы давлений — входного перед клапаном и выходного.

Если выходное давление стремительно падает, а это признак протечки, клапан срабатывает и перекрывает поток воды из центральной трубы.

Его преимущества:

1. Моментальное срабатывание при протечке.
2. Нет внешнего электропитания.
3. Недорогой.

Но если выбирать, то более надежные и универсальные шаровые краны:

1. Материал, из которого они делаются — медь или латунь.
2. Полнопроходные, то есть сечение трубы и крана в открытом положении одинаково. Именно такими кранами комплектуются системы защиты от протечек воды.

Полная или частичная защита?

Машин, не имеющих защиты от протечек, сегодня практически не осталось — даже в самых простых и непритязательных моделях есть, как минимум, поддон с поплавком и, как максимум, специальный шланг с клапаном.

Проведем параллели между частичной и полной технологиями защиты:

Частичная защита предполагает установку металлического либо пластикового поддона в нижней части ПММ. Изнутри на нем фиксируется легкий пенопластовый поплавок с миниатюрным электрическим включателем: при возникновении протечки вода в поддоне начинает активно прибывать, подталкивая поплавок наружу, а он, в свою очередь, замыкает переключатель.

Блок управления мгновенно получает сигнал, выводит сообщение о неисправности на дисплей (либо активирует сигнальный индикатор) и запускает аварийный режим — процесс мытья сразу же приостанавливается, так как устройство оказывается обесточенным. Затем «эстафету» подхватывает дренажный насос, который энергично откачивает воду из бака и перенаправляет в канализацию. Чтобы восстановить штатную работу устройства, придется разобраться с причиной протечки и слить всю воду из заполненного поддона.

Полная защита, зачастую именуемая «Aqua-Control», признается гораздо более эффективной и совершенной. К поддону добавляется сверхпрочный заливной шланг, имеющий электромагнитные клапаны на обоих концах (один из блоков напрямую присоединяется к крану): они открываются ровно в тот момент, когда ПММ начинает выполнять заданный режим. Как только вода достигает установленного уровня в баке, срабатывает датчик, система управления отключает клапаны и, соответственно, обрывает контакт с водопроводом, не допуская возможности перелива.

В ситуации, когда возникает повреждение шланга или внутренняя неисправность (засорился фильтр / вышел из строя датчик уровня воды / сломался дренажный насос / использовано средство для ручного мытья, давшее избыточную пену), машину подстраховывает уже знакомый нам поддон с контрольным поплавком. Бороться с последствиями утечки приходится так же, как и при частичной технологии — опустошая резервуар (для этого в ПММ имеется кнопка автоматического сброса) и устраняя корень проблемы.

Аква-стоп — вещь, безусловно, полезная, однако благоразумнее все же предпочесть Аква-контроль: он гарантирует не только наружную, но и внутреннюю защиту, препятствуя избыточному набору воды и появлению протечек на стадии залива.

Если частичная защита выглядит не слишком надежной, целесообразно приобрести и установить специальный двойной шланг — он носит аналогичное название «Аква-стоп». Выгода в том, что внешний слой предотвращает утечку при износе внутреннего, при этом поступление воды прерывается в автоматическом режиме.

Особенности выбора

Дополнения

• Защитная система от протечек «Аквасторож» имеет движение воды в одном направлении. Изменение движения, приведет к значительному снижению ресурса.
• Ионистры и батарейки не могут поддерживать работу более одного электрокрана.
• Систему Нептун невозможно установить без электросети.
• Gidrolock не обладает функцией ручного управления.

Сколько датчиков перекрытия потребуется

Зависит от сложности водопроводной системы и количества подключенных бытовых приборов:

1. Нептун может подключить 20
2. Аквасторож 60
3. Gidrolock до 200 проводных датчиков

Необходимость функционирования в автономном режиме

И срок работы в этом режиме.

Защита от протечек Gidrolock работает до 24-х лет, конкурировать с ней не способна ни одна система.

https://youtube.com/watch?v=m5Wyp_s3RQc

Надежность системы

Материал изготовления. Защита датчиков. Чувствительность датчиков.

Лучшим материалом является латунь горячекованная Bugatti.

Если датчики особо чувствительные, то хорошо когда установлена защита, иначе он может срабатывать от каждой капли, попавшей на него.

Прочие критерии

• Полнопроходные краны или нет.
• Сколько циклов открытие/закрытие. В защитной системе Нептун имеет запас в 100 000 открытий/закрытий, Автосторож всего 10 000, Gidrolock более 250 000
• Диапазон температурного режима. Чем он выше, тем надежнее система защиты.
• Подключение внешних устройств. И дальность их действия.
  Защита от протечек Нептун не предусматривает эту функцию
  Аквасторож 8 беспроводных датчиков, для подключения нужна Радиобаза
  Gidrolock до 100 беспроводных датчиков, потребуется антенна Gidrolock
• Защита от закисания. Раз в месяц кран автоматически закрывается и открывается, что позволяет напору воды смыть нежелательный осадок. Обычно устанавливается во всех системах защиты.
• Есть ли заземление. Мало приятного если при протечке ударит током. В системе Аквасторож оно отсутствует.
• Гарантийный срок службы.

Если оценивать эти три системы по 5-и бальной шкале, на основании отзывов потребителей:

1. Аквасторож – 3 балла
2. Нептун – 4 балла
3. Gidrolock – 5 баллов.

Причины возникновения протечек

Из общего количества причин утечек, которые возможны, самыми популярными являются следующие:

Человек. Очень часто случается так, что сосед сверху решил принять ванну. Включил воду и напрочь забыл о ней: уснул, отвлекся или вовсе ушел. В такой ситуации обычно виновнику потопа про открытую воду напоминают уже соседи снизу;

• Старая система водопроводов. Даже после того, как был проведен ремонт в ванной, есть возможность утечки воды. Первое, что нужно делать — поменять все стояки и трубы. Многоквартирные дома имеют устаревшую систему трубопроводов и канализационной системы, которые не были рассчитаны на очень длительный период эксплуатации. Поэтому сети износили себя и требуют замены. Когда покупается квартира, многие выбирают сделать лишь поверхностный ремонт или заменить только внутренние детали систем.
• Недоукомплектованная конструкция трубопровода. Для удешевления монтажных работ сокращается количество компонентов систем водоснабжения (уменьшается число кранов, труб, соединений и т.д.). Такая экономия в дальнейшем может привести к некорректной работе всей системы.

Кроме причин перечисленных выше, относящихся к отрасли водоснабжения, существует перечень факторов свойственных и для системы отопления, которые могут быть идентичны: износ труб, человеческий фактор, неправильная или некачественная сборка сети.

Дополнительные меры

Следует отметить, что помимо установки аквастопа в машинке существуют другие способы предотвращения протечек.

Водопроводные трубы, подводимые к стиральной машинке, должны быть изготовлены из прочного материала. Как правило, применяют трубы из полипропилена или металлопластика. Также используются трубы из меди и оцинкованной стали. Следует отметить, что трубы из оцинкованной стали имеют наименьший эксплуатационный срок среди всех вышеперечисленных вариантов (до тридцати лет). Неплохо зарекомендовали себя полипропиленовые трубы. Однако они могут повредиться при сильном механическом воздействии. Мастера не рекомендуют устанавливать фитинговые системы и краны из алюминия. Такая деталь может лопнуть при большом давлении.

Сделать пол в ванной комнате из гидроизолирующего материала. Это предотвратит затопление соседей снизу. Если такой пол постелить правильно, то вода будет самостоятельно уходит в канализацию.

Перекрывать стояковые вентили, когда вас нет дома. Данное действие нужно выполнять, прежде всего, в тех случаях, когда сливной шланг машинки имеет повреждения. Данная рекомендация содержится практически в любой инструкции к стиральной машине, однако большая часть людей не следует этому совету.

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3
Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.

Датчик утечки воды Xiaomi

С подключением запорной арматуры разобрались. Но главная задача всей системы – это защита от протечки и ее нужно как-то зафиксировать.

Помогает с этим делом беспроводной датчик Xiaomi.

Он очень маленький, а значит залезет под любую ванную, душевую кабинку, раковину и т.д. Заявленный радиус действия внутри помещения — до 20 метров.

Кстати, отсутствие проводов некоторые считают не преимуществом, а недостатком.

Говорят, что беспроводные девайсы в определенных случаях могут срабатывать на помехи. У проводных экземпляров таких ложных срабатываний не бывает.

Где помимо ванной их обычно размещают? Там, где вероятность аварии самая высокая:

в местах подсоединения труб или гибкой подводки

у посудомоечной машинки

под каждой батареей в комнатах

под полотенцесушителем

в водоразборном шкафу

В комплекте с датчиком идет инструкция, в том числе на русском языке.

Внутри корпуса запрятана стандартная батарейка 2032. Чтобы добраться до нее, нужно при помощи монетки открутить нижнюю крышечку.

Все внутренние контакты надежно герметизированы резиновым уплотнителем.

Питания одной батарейки хватает минимум на год беспрерывной работы устройства. Чтобы узнать когда ее нужно менять, в MiHome зайдите в раздел — Профиль — Расходные материалы (Consumables). Там при достижении заряда батареи менее 10% появится соответствующая информация.

Сверху датчика имеется “невидимая” кнопка, которая позволяет запускать и перезагружать девайс.

При ее нажатии загорается синий светодиод.

Удерживая кнопку 5 секунд, прибор переходит в состояние готовности для встраивания в систему умный дом через хаб Aqara.

Электромагнитные клапаны

Перекрыть воду можно также при помощи электромагнитных клапанов. Такие устройства предусмотрены в системах LifeSOS, Н20Контакт, Axico. Электромагнитные клапаны состоят из заслонки (шибера) и электромагнита или соленоида.

Выпускают устройства двух видов: нормально открытые и нормально закрытые. Клапаны нормально открытые удерживаются в открытом состоянии благодаря запирающему устройству. При подаче импульса энергии от блока управления на катушку запирающее устройство отключается и перекрывается поток воды. Нормально закрытые клапаны поддерживаются открытыми благодаря работе электромагнитной катушки.

При отключении электроэнергии или срабатывании датчика протечки клапан закрывается, открыть его можно только при подаче электроэнергии (все нормально с питанием, и датчик показывает отсутствие утечки). И тот и другой клапаны имеют одно существенное неудобство — им нужно электричество, поэтому специалисты рекомендуют использовать клапаны, работающие от напряжения 12 В, а систему оснащать резервным источником питания. Электромагнитные клапаны требовательны к чистоте. Между вводным вентилем и клапаном необходимо ставить фильтр механической очистки воды.

Что такое антипотоп и как работает защита от протечек воды

Система антипотоп состоит из нескольких элементов: датчиков наличия воды, кранов или клапанов с электроуправлением, блока управления. Датчики контроля наличия воды расставляют в местах наиболее вероятных протечек. Краны с электроприводом ставят на стояки с водой, в ключевых местах системы водоснабжения и отопления — чтобы в случае аварии минимизировать количество пролитой воды. Приводы кранов и датчики подключаются к блоку контроля и управления (контроллеру). Он обрабатывает сигналы от датчиков и, в случае поступления сигнала аварии, подает питание на краны. Те срабатывают, перекрывая поток воды/теплоносителя. Вот, вкратце, как работает защита от протечек воды.

Защита от протечки воды состоит из трех компонентов: датчиков наличия воды, кранов с электроприводами и контроллера, который всем этим управляет

Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.

Общие сведения о системе аквастоп

Под понятием Aquastop подразумевается устройство, которое способно защитить помещение от затопления, случающегося в результате повреждений шланга машинки.

Заливной шланг стирального устройства может повредиться по разным причинам:

• лопнуть;
• быть порезанным предметами с острой кромкой;
• испорчен домашними животными.

Нельзя сбрасывать со счетов банальный срыв, от которого никто не застрахован. Привести к затоплению способна и трещина на фитинге трубы, ведущей к стиралке. Но какими бы ни были причины, они ведут к существенным финансовым потерям, ведь ремонтировать придется не только свою, но и соседскую квартиру.

Состав и схема устройства типовой системы защиты

Как видно из приведенного выше принципа работы защиты от протечек воды, такой комплекс защиты включает в себя следующие базовые элементы:

• Электронный блок управления, отвечает за функционирование комплекса (а на рис. 1).
• Датчики, которые фиксируют протечку и подают сигнал контроллеру (с и d).
• Электроприводная запорная арматура, она перекрывает водоснабжение по команде блока управления (b).

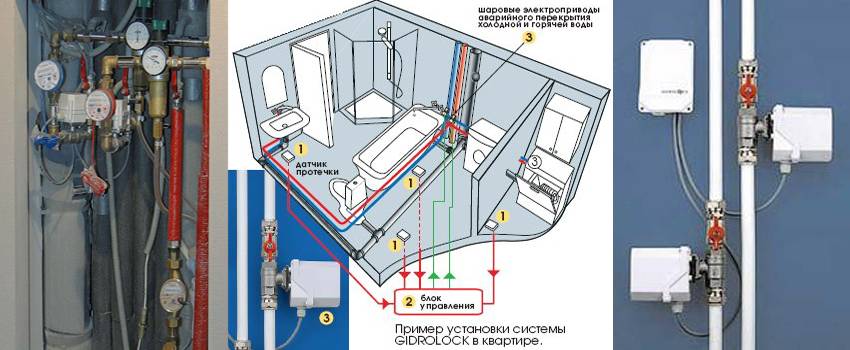

В качестве примера приведем упрощенную электрическую схему защиты Gidrolock.

Рисунок 2. Упрощенный вариант типовой схемы защитных систем

Обозначения:

1. Подключение к шине защитного заземления.
2. Предохранитель на блоке питания контроллера защиты.
3. Корпус электронного контроллера, как правило, он представляет собой герметичную конструкцию, не допускающую попадание воды внутрь. В качестве материала используется пластик или другой изоляционный материал.
4. Корпус запорной арматуры с электроприводом.
5. Подключение корпуса электропривода к шине заземления.
6. Обмотки электропривода.
7. Устройство защитного отключения, устанавливается на линию питания системы.
8. Трансформатор, обеспечивающий гальваническую развязку по питанию.
9. Ключи управления электроприводом запорной арматуры.

Рейтинг датчиков протечки воды

Составить рейтинг лучших датчиков протечки воды помогли эксперты, которые провели тестирование, позволяющее выявить все достоинства и недостатки электронных устройств. Также специалистами были рассмотрены отзывы покупателей, использующих технику на протяжении долгого времени. Отбор номинантов в ТОП происходил по следующим критериям:

• Принцип работы;
• Тип соединения;
• Система питания;
• Сопряжение с другими устройствами;
• Материал корпуса;
• Длина и качество провода;
• Площадь работы;
• Функционал;
• Цена.

Изучив все перечисленные параметры эксперты смогли составить полные обзоры номинантов, попавших в ТОП. Для удобства читателей все они представлены в категориях, определяющих их тип.

Лучшие накопительные водонагреватели

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3

Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.

Потоп отменяется!

Основной угрозой, исходящей от работающей ПММ, является утечка воды. Наводнение может произойти по вине поврежденного шланга или из-за серьезного внутреннего сбоя, когда устройство набирает больше воды, чем полагается. Технология защиты от протечек призвана обезопасить технику и ее владельцев от подобных неприятностей: машина самостоятельно регулирует подачу и отвод воды, избавляя от необходимости бдительно контролировать весь цикл мойки.

Качественная система повышает надежность эксплуатации настолько, что технику можно смело переводить в режим ночной работы — вам не придется беспокоиться о возможных бытовых катаклизмах. Принцип действия во многом подражает стиральным агрегатам, да и название у технологий, как правило, тоже общее — «Аква-стоп» (иногда можно встретить формулировки «Waterproof» и «AquaSave»).

Как работает клапан защиты от протечек

Различают 2 вида изделий. Устройства, которые устанавливаются на отдельный бытовой прибор, срабатывают при резком снижении давления в магистрали. Это часто происходит из-за порывов шланга, его отсоединения от входного патрубка и в других нештатных ситуациях, связанных с нарушениями в подаче воды. На многих моделях современных стиральных машин они уже установлены Производителем.

Другой вариант – это герметичные клапаны защиты от протечек, которые включаются/выключаются дистанционно. Причем управление производится механическим способом, что исключает необходимость прокладывать электрические провода в помещениях с избыточной влажностью. Изделия монтируются непосредственно на трубу подачи воды. Производители гарантируют их безотказную работу в течение более 4 500 000 циклов.

В состав устройства от протечек воды входят непосредственно клапан, выключатель и гибкий трос, внутри которого находится управляющий элемент (проволока). В таких моделях электронные приборы и электрические соединения полностью отсутствуют. Комплект стоит значительно дешевле распространенных комплексных устройств защиты от протечек. Например, цена на клапан «AquaStop» не превышает 1 900 рублей, в то время как за систему (например, «Аквасторож») придется заплатить не менее 5 000.

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Выбираем систему защиты

Теперь, когда прояснили ситуацию с типом кранов и как работают датчики остается сравнение систем защиты от протечек.

Какую систему выбрать, если их много?

Из популярных это:

• «Аквасторож»;

  Главная особенность этой системы — дублирование основного источника энергии собственным ИБП на суперконденсаторах. Это позволяет ей автономно работать от 2 до 9 лет. Она возглавляет рейтинг систем подобного класса.

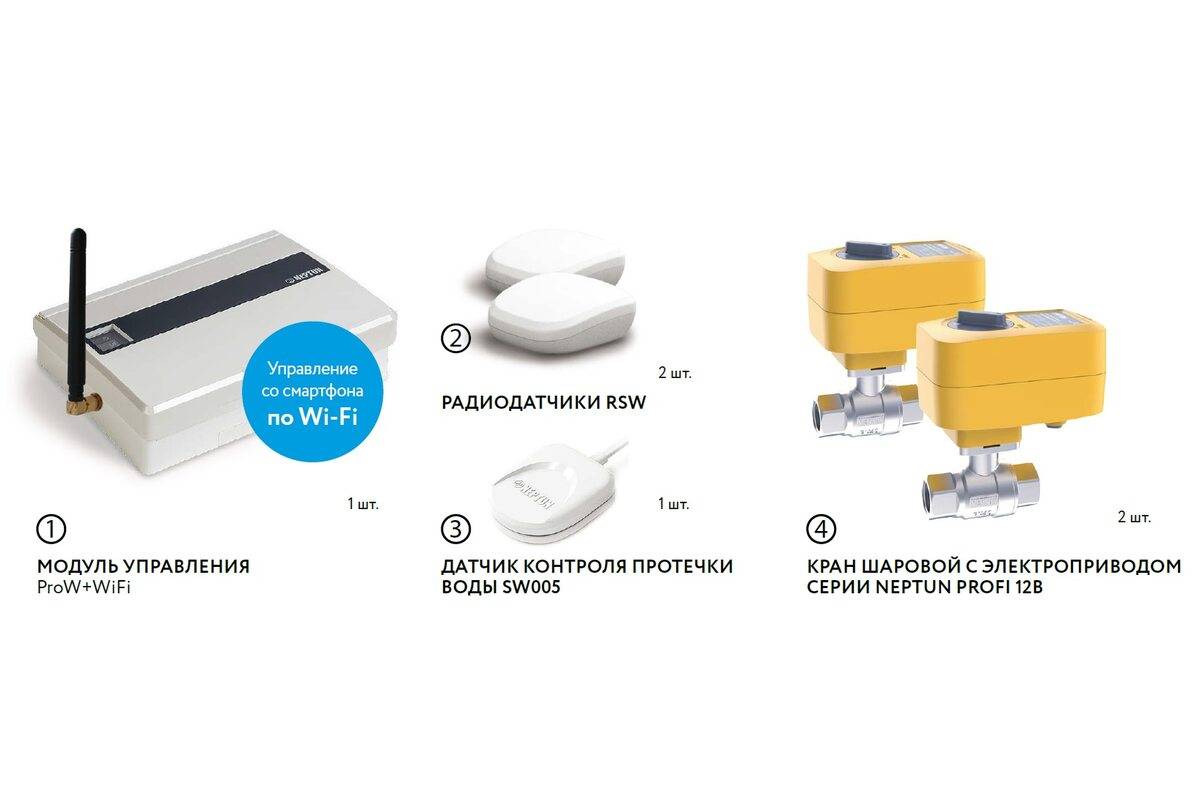

• «Нептун»;
  1. Надежные электропривода с высокой степенью защиты;
• Блок управления работает при температурах от 5 до 40 °C;
• Есть ручной (аварийный) режим работы.
• «Гидролок».

  Gidrolock отличается от других систем практически мгновенным перекрытием водопровода, если вода попала на датчик системы.

Электропривода

Параметры электроприводов очень важны. Именно от их надежности и долговечности зависит система контроля протечки воды. Такие элементы как сам редуктор и приводные шестерни должны быть прочные и надежные. А надежнее металла ничего нет.

Тут у «Гидролок» преимущество — все ответственные элементы металлические.

У «Аквасторож» — последней версии шестеренки металлические, но редуктор пластиковый.

По системе «Нептун» информации нет.

Время закрытия кранов

Важный параметр — реакция системы на закрытие. Тут все просто, чем меньше время срабатывания, тем лучше.

По этому показателю в лидерах «Аквасторож» — время срабатывания до полного перекрытия 2.5–3 секунды! Не все системы защиты от протечек воды так быстро срабатывают.

Но тут надо заметить такую скорость удалось достичь за счет прокладок со скользящим эффектом. Трение шарика снижено, но риск протечки самого крана велик. Кроме того у кранов «Аквасторож» небольшой крутящий момент. Это хорошо работает, если вода чистая. А песок, окалина, да и просто отложение солей может привести к тому, что краны не перекрывают воду полностью.

Дополнительные советы

Не стоит экономить на Аквастоп — все устройства лучше защитить отдельно. Это наиболее актуально при трудном доступе к запорной арматуре — чаще всего в домах или дачных участках. При невозможности следить за всем, проще застраховать себя.
Защита от протечек и клапан немного отличаются. В системе защиты может вытечь немного влаги, пока не сработают извещатели

Датчик блокирует воду мгновенно.
Перед сбросом устройства не лишним будет дополнительно проверить, что причина его срабатывания устранена в полной мере.
Чтобы предохранитель правильно работал, важно учитывать направление водного потока. Необходимо, чтобы вода проходила со стороны затвора к сердечнику, но не наоборот.
Аналогичные приборы с химической основой будут лучше реагировать на небольшие течи

Однако они могут не справиться с резким увеличение напора. Им требуется немного времени, чтобы размок алебастр, да и химическая защита является одноразовой.

Общая технология установки системы защиты от потопа

Последовательность работ по установке системы защиты от протечек воды:

1. Разметка мест установки блока управления, датчиков и шаровых кранов. 2. Прокладка монтажных проводов по заранее разработанной схеме соединения. 3. Врезка шаровых кранов. 4. Установка датчиков протечки и модуля управления. 5. Подключение и наладка системы.

Обратите внимание:

не стоит пренебрегать разработкой схемы, на которой будут отмечены места установки всех элементов системы, а также прокладки проводов

Это важно, чтобы заранее определить, хватит ли вам длины соединительных проводов

Пример размещения комплекта в стандартной квартире

Установка шаровых кранов с электроприводом

Шаровые краны с электроприводом устанавливают в водоразборном шкафу. Их располагают сразу после вводных вентилей, как показано на схеме. До кранов рекомендуется установить фильтры для очистки воды.

Схема установки крана шарового с электроприводом

Шаровой кран можно располагать на расстоянии до 100 м от контроллера. Для соединения используются распаечная коробка и силовой кабель ПВС 4х0,5.

Установка датчика контроля протечки воды

Учитывая рекомендации по выбору мест установки датчиков, стоит сразу отметить эти участки на схеме размещения составляющих системы защиты от затопления. Детекторы можно монтировать одним из двух способов:

• В полу путем врезания в напольное покрытие, например, плитку. Провод в таком случае укладывается в гофрированной трубе. При установке необходимо соблюдать требование, чтобы датчик выступал над уровнем пола на 3-4 мм

Это важное условие для предотвращения ложного срабатывания. Контактные пластины обращены вверх

• На полу со свободным расположением провода на его поверхности. Контактные пластины должны быть уложены в направлении пола – точечные выступы не позволяют им касаться уровня пола, что исключает ложное срабатывание.

Установка датчика протечки воды

При подключении датчиков к контроллеру очень важно учесть расцветку проводов в монтажных концах. Провода необходимо соединить согласно маркировке на клеммных контактах блока управления:. • Красный – к выходу +U1

• Желтый провод – к клемме IN. • Зеленый – к GND

• Красный – к выходу +U1. • Желтый провод – к клемме IN. • Зеленый – к GND.

Установка модуля управления

Для монтажа контроллера защиты от протечек необходимо выбрать место, которое будет надежно защищено от попадания брызг воды

Важно учесть максимально допустимое расстояние между модулем управления и датчиками протечки. Схема подключения кранов и детекторов к контроллеру представлена на схеме.Схема подключения датчиков и кранов с электроприводом к модулю управления
