Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами
Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:
Отлично зарекомендовала себя и автоматика «Джилекс»
- имели пропускную способность до 100 л/мин.;
- работали от напряжения в сети не выше 230 Вт;
- сила тока составляла 6-8 А;
- перекачиваемая вода не превышала температуру 75 °С;
- труба имела сечение 1 дюйм.
Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети
Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.
Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.
Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.
Автоматика «Джилекс» устанавливается только вертикально
Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.
Схема для поверхностного скважинного насоса
Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.
Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:
- в нескольких метрах, ближе к водозабору;
- как можно дальше от населенного пункта;
- в закрытом помещении, с вытяжной вентиляцией;
- на прочном фундаменте.
При подключении поверхностного водного агрегата задействуют:
- штуцер для соединений;
- рукав, шланг для водозабора;
- трубу вхождения в накопительный бак;
- набор поливных шлангов;
- фитинги, крепеж, хомуты.
Электронные блоки управления насосами
Электронные блоки автоматики для насосов водоснабжения дома имеют многочисленные преимущества в сравнении с устройствами из первой категории и состоят из следующих элементов и функций:
- Датчик давления. Именно он задает насосу команды » Друг, пора включаться» и «Друг, пора выключаться».
- Реле протока. Если не будет протока (закончилась вода в источнике водоснабжения или закрыт кран), то реле протока распознает это, подаст сигнал автоматике, которая выключит насос.
- Защита от сухого хода. Она работает на основе датчика давления и реле протока.
- Индикаторы состояния. Сигнализируют об определенных режимах работы автоматики, например, о чрезвычайном режиме.
- Функция автоматического насосного перезапуска. Осуществляется в том случае, если сработала защита от сухого хода.
- Обратный клапан. Система с встроенным обратным клапаном держит давление после себя, соответственно, может подойти не во всех случаях. Так, если планируется установить водоразбор между источником водоснабжения и автоматикой, то система обратного клапана не позволит это сделать. Поэтому, если требуется разбор воды между источником и автоматикой, то нужно установить обычную автоматику (из первой категории).
- Встроенный гаситель гидроударов. Его незаменимость состоит в том, что он защитит всю систему водоснабжения от поломки, вследствие резких скачков давления.
- Встроенный манометр. Или же световая / цифровая индикация давления в системе. То есть, не требуется дополнительно его докупать, как в случае с устройствами из первой категории.
- Плавный пуск. Определенные устройства этой категории способны плавно запускать насос, что, значительно, увеличивает срок его службы.
- Антицикличность. Функция антицикличности незаменима в том случае, если отсутствует гидроаккумулятор, и в системе водоснабжения существует небольшая протечка (например, не плотно прилегает клапан унитаза). В этом случае, насос будет вынужден бесперебойно включаться и выключаться, что, в конечном итоге, приведет к поломке какого-либа узла. Антицикличность распознает протечку и отключит насос.
Как видно, устройства автоматики из второй категории обладают существенными достоинствами, гарантирующими долгую и стабильную работу насосной станции для водоснабжения дома.
Обзор стоимости популярных брендов
Изделие ОВЕН САУ-М2
Часть оборудования имеет защиту, предотвращающую работу на «сухую». Это помогает избежать включения при отсутствии жидкости. Существует потребность в дополнительном приобретении элементов. Прибор «ОВЕН САУ-М2», который дает возможность проводить регулировку уровня жидкости, в среднем обойдется в 50 долларов, а гидроаккумулятор — в 130-250 долларов.
Можно сказать, что, в среднем, для того чтобы установить надежный блок управления водяным погружным насосом необходимы будут расходы не менее чем в 200 долларов, и это при условии приобретения не самых дорогих образцов.
Иногда стоимость насоса может составлять несколько тысяч долларов, например, устройство марки Грундфос, цена которого колеблется от 2000 до 2500 $. Тогда и стоимость автоматики для таких аппаратов высока, около 1000 $. Необходимость ее использования зависит от специфики участка, глубины нахождения подземных вод, численности проживающих в здании людей.
Когда приобретается насосная станция с погружным насосом модели Водолей или других российских производителей, следует особое внимание уделить числу включений. В среднем оно должно составлять до 25 раз в час
При этом необходимо помнить, что количество допустимых срабатываний зависит от мощности насоса. Чем устройство сильнее, тем реже оно должно включаться. От частоты срабатываний зависит его долговечность. Выбирая гидроаккумулятор, необходимо учитывать то, что емкость его бака напрямую зависит от напора воды и глубины ее залегания.
Совет специалиста подбор автоматики для моделей Водолей:
Установка выбранной автоматики на погружной насос является делом непростым и может доставить немало хлопот. Одно только соединение дополнительных устройств управления с аппаратом требует определенных знаний и умений. Поэтому следует сразу оговориться о том, что лучше привлекать к этой работе специалистов. Монтаж автоматики на насосы Grundfos, Водолей или Pedrollo в среднем обходится около 450-800 $.
Ассортимент продукции Grundfos
Следует отметить, что покупка оборудования в магазине обойдется немного дешевле, чем прямой заказ у компании. Водолей можно приобрести за 800 долларов, Pedrollo будет стоить до 1100 $, а за Grundfos можно заплатить от 1000 до 2200 долларов.
Но необходимо помнить, что самостоятельная покупка может привести к приобретению оборудования, которое не подходит к эксплуатационным условиям на вашем участке.
В то время как специалисты компании установщика, приехав на место монтажа, не только проведут необходимые измерения и вычисления, но и конкретно укажут на самый лучший вариант.
Несколько советов напоследок
Задумываясь на тем, каким образом установить автоматику и щит управления погружным насосом, надо понимать, что если к делу подходить серьезно, то необходим бюджет не менее двух тысяч долларов. Только качественное и дорогое оборудование позволит не переживать об четко налаженном и бесперебойном водоснабжении.
Смотрим о продукции марки Grundfos:
Конечно, если планируется установка насоса на даче, с сезонным проживанием, то можно обойтись недорогой и несложной системой. В этом случае хорошо подойдет автоматика для такого вида погружного насоса, как Малыш. Он стоит недорого, его установка проводится легко, но время его эксплуатации исчисляется небольшим сроком.
Следует иметь в виду, что для оборудования, устанавливаемого на большую глубину, необходимо наличие электронного комплекта. Для центробежного агрегата достаточно смонтировать обычный бак с электроконтактами. Такое устройство хоть и является более долговечным и износостойким, но его можно применять только в скважинах с чистой водой. Наличие твердых примесей будет приводить к их застреванию в лопастях и, в конечном итоге, к выходу из строя двигателя.
Вывод очевиден: при выборе насоса и автоматики к нему в первую очередь следует оценивать эксплуатационные условия данного оборудования.
Автоматизация при низком дебите скважины
Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы сделать обустройство в этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.
Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос. Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.
Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.
Качать воду из емкости в систему будет второй насос.
Рейтинг лучших бюджетных реле
Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.
В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью
Стоимость набора составит 20-40$
Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей
Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.
Italtecnica PM/5-G
Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.
Цена – 700 руб.
Italtecnica PM/5-G Достоинства:
- приемлемая цена;
- ручная регулировка;
- сборка.
Недостатки:
не обнаружены.
Aquario PS-5/2
Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.
Стоимость – 650 руб.
Aquario PS-5/2 Достоинства:
- приемлемая стоимость;
- дизайн;
- присутствует возможность ручных настроек;
- качество сборки;
- класс защиты.
Недостатки:
встречаются подделки.
Джилекс РДМ-5
Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.
Цена – 600 руб.
Джилекс РДМ-5 Достоинства:
- приемлемая стоимость;
- быстрый монтаж;
- класс защиты.
Недостатки:
- часто попадается брак;
- заявленный класс защиты не спасет корпус от скорой коррозии;
- контакты быстро выгорают.
WWQ RD-2
Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.
Цена за комплект – 550 руб.
WWQ RD-2 Достоинства:
- приемлемая стоимость;
- показатель надежности;
- простота монтажа;
- защита корпуса от влаги и пыли.
Недостатки:
габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.
Unipamp LP-3
Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.
Цена – 500 руб.
Unipamp LP-3 Достоинства:
- приемлемая стоимость;
- имеется защита от холостого хода;
- надежность;
- простота конструкции.
Недостатки:
эксплуатационный срок.
Протяжённость водопровода и количество узлов
Хотя вода по системе будет перемещаться горизонтально, потерь в узлах и трубах не избежать. Приобретаемое оборудование рекомендуется покупать с запасом мощности до 20%.
Эти устройства также делятся на две категории :
- центробежные, имеющие более высокую цену и лучшую производительность;
- вибрационные, стоящие меньше и работающие хуже.
Вибрационные насосы имеют всасывающий клапан, который может располагаться:
- в верхней части прибора;
- в нижней части устройства.
Возможность избегать попадания донной грязи, в первом варианте, может компенсироваться проблемой в работе при низком уровне воды в скважине.
Второй вариант имеет обратные стороны – возле дна такой насос засасывает глину, при этом, низкий уровень воды станет помехой в разы меньше.
Установка вибрационных приборов не рекомендуется в песчаных скважинах, которыми принято считать все каналы, выполненные до глубины межпластовых или грунтовых вод.
Как собрать водопровод
Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.
Кран в системе должен стоять на выходе из дома и перед первым разветвлением
При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.
Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).
После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.
Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов
Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.
Летний водопровод на даче
В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.
Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить
Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.
Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах
Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.
Насосная станция для повышения давления
Это выход очень удобный, но не очень дешевый, хотя есть недорогие модели (например, установки Джилекс Джамбо стоят от 130$). Эти установки могут поднимать воду из колодца или скважины, но можно всасывающий шланг опустить и в резервуар. Тогда накопительный бак может стоять в любом месте, не обязательно наверху.
Их плюс в том, что давление поддерживается постоянно, без вмешательства человека (пока есть электричество). Главное — правильно подобрать параметры. Их можно даже использовать для повышения давления при подключении к централизованному водопроводу. Если у вас на даче такой вариант:
- вода подается по трубам, но ее давления не хватает даже на душ, не говоря уже о других нуждах,
- подача идет по часам, а вы не всегда можете находится в это время на даче, и соответственно, все остается без полива, о такой роскоши как душ тогда и речь не идет.
Вопрос повышения давления на даче можно решить при помощи насосной станции и накопительного бака
Все можно исправить, поставив объемный бак (на 1000 литров) и насосную станцию. Вы будете иметь запас воды и душ в любое время, когда пожелаете. Для полива такой емкости может не хватить, но никто не мешает поставить большего размера или несколько поменьше. О выборе и установке насосной станции читаем тут.
Особенности электронной автоматики
Применительно к электронным блокам управления насосами, нужно отметить несколько важных моментов:
- Определенные устройства не позволят регулировать давление включения и выключения насоса, поскольку такой параметр определен производителем как неизменный.
- Некоторые устройства способны выключаться только по достижении насосом максимального уровня давления. Иногда эта функция может вызвать неудобства, например, уровень давления в 5 Бар довольно велик для обычной дачи или загородного дома, для обеспечения водоснабжения которых вполне хватит и 3 Бар. Соответственно, возникает необходимость регуляции уровня давления, что потребует от владельца дополнительной покупки редуктора давления, который стоит весьма недешево.
Поэтому, очень важно перед покупкой какой-либо автоматики для насоса ознакомиться с параметрами самого устройства, что убережет систему водоснабжения от повышенной нагрузки, а также от сбоев и поломок. Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак
В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику)
Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

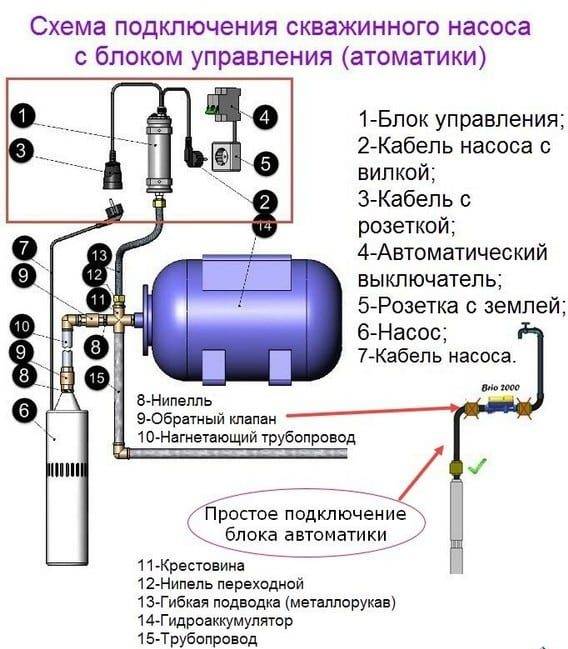

Подключение скважинного насоса без вспомогательного оборудования
Без блока управления, блока автоматики и прочего вспомогательного оборудования кабель электропитания насоса подключается в заранее установленную электрическую розетку с заземляющим контактом.
Заземление скважинного (погружного) насоса обязательно. Для непосредственного подключения заземления используется ГЗШ (главная заземляющая шина) дома, которая в свою очередь соединяется с существующим контуром заземления дома.
Для подвода электропитания к розетке насоса используется электрический кабель с заземляющей жилой. Напряжение питания погружного насоса 220 вольт.
Для электропитания насоса нужно выделить отдельную электрическую группу и защитить эту группу автоматом защиты. Номинал автомата защиты рассчитывается по электрической мощности насоса. Так для насосов до 3 000 Вт нужен автомат защиты на 10 Ампер, для насосов большей мощности понадобится автомат защиты в 16 Ампер.
Важно! Данное подключение нельзя рассматривать, как правильное. Оно лишь показывает общий принцип подключения скважинного насоса. Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи
Отсутствие автоматики в управлении работой насоса приведет к его неисправностям при пропадании воды (сухом ходе) в системе подачи.

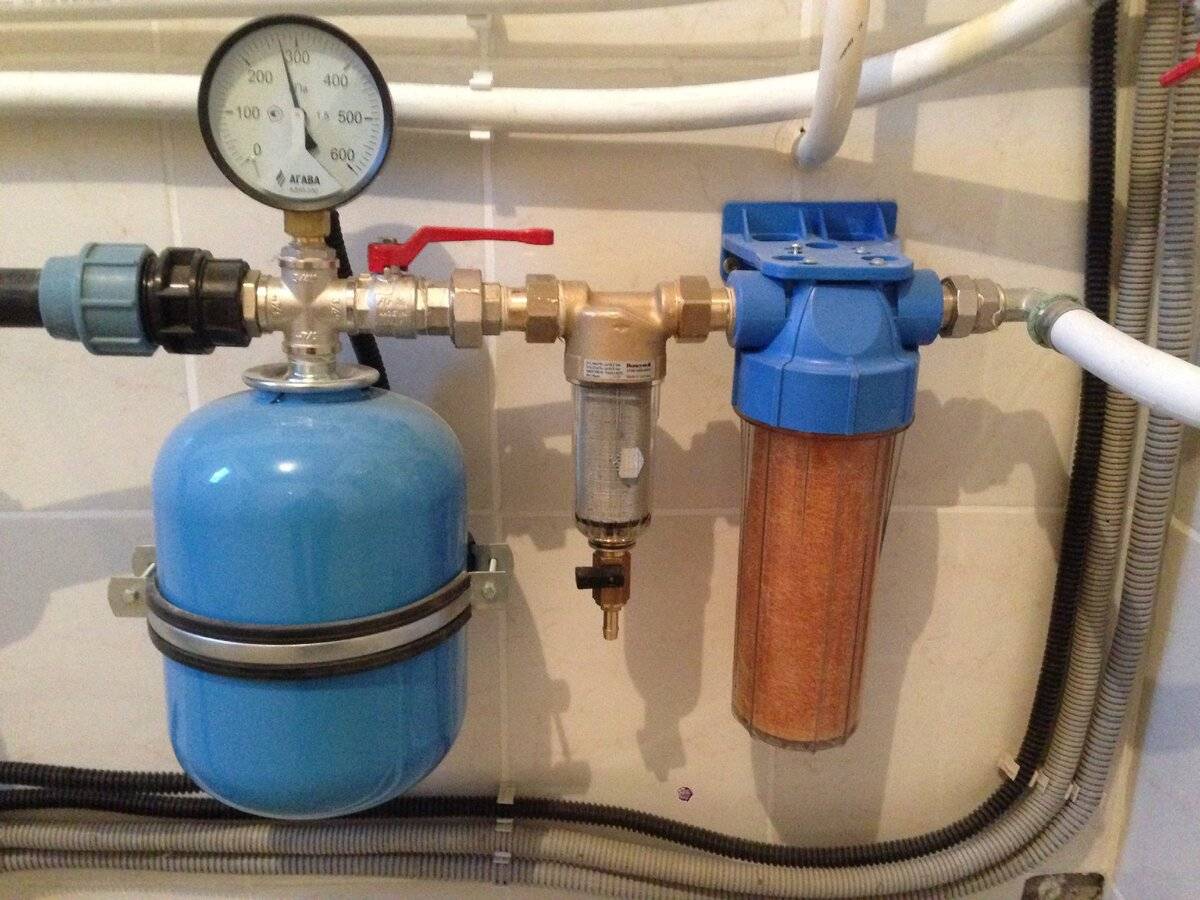

Схема подключения гидроаккумулятора для систем водоснабжения
Способ подключения ГА будет зависеть от особенностей и назначения насосной станции. Рассмотрим три варианта.
Вариант 1
В этом случае ГА устанавливается внутри дома в любом удобном месте.
Обычно его, реле давления и манометр подключают с помощью пятивыводного штуцера — отрезка трубы с тремя отводами, который врезается в водопровод.
Чтобы обезопасить ГА от вибраций, к штуцеру его присоединяют гибким переходником. Для проверки давления в воздушной камере, а также для удаления воздуха, скопившегося в камере для воды, ГА необходимо периодически опорожнять. Воду можно сливать через любой водопроводный кран, но для удобства сливной вентиль можно через тройник врезать в подводящий трубопровод где-нибудь поблизости от резервуара.
Вариант 2
Дом подключен к централизованному водопроводу, а насосная станция используется для повышения давления. При таком способе применения станции ГА подключают перед насосом.
В данном случае он призван компенсировать снижение давления во внешней магистрали в момент запуска электродвигателя. При такой схеме подключения объем ГА определяется мощностью насоса и величины скачков давления во внешней сети.
Монтаж гидроаккумулятора — схема
Вариант 3
К водопроводу подключен накопительный водонагреватель. ГА следует подключать до бойлера. В этом варианте он может использоваться для компенсации увеличения объема воды в нагревателе, обусловленного температурным расширением.
Схема подключения реле давления РД5 и защиты LP/3
Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.
Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.
