Конкретные особенности штробления
Далее мы рассмотрим детально штробление стен из разных материалов.
Чем делать штробы в древесине
Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:
- Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
- Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.
Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.
Чем проделать канавки под проводку в газобетоне
В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.
Штробление стен из кирпича
Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.
Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.
Штробление гипсокартона
Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.
Штроба в кафельном полу
Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.
Нюансы с несущими стенами
Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.
Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.
Штробление стен под кондиционер
Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.
Имейте ввиду
Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.
При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.
Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре.
Открытая электропроводка в деревянном гараже (с использованием кабель-каналов «под дерево»)
Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, Глава 2.1).
В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото.
Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.
Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.
Как правильно штробить: особенности технологии
Неправильное штробление, в принципе, очень тяжело себе представить, но всё же есть вероятность проделать лишнюю работу и увеличить расходы – излишне глубокие борозды, которые тянут за собой излишний расход материала на заделку штроб
На это стоит обратить внимание. Необходимо изучить элементарные принципы, дабы ускорить и облегчить процесс
Самое главное в штроблении — это соблюдать технику безопасности при работе с инструментом. Учитывайте, что при работе возникает большое количество пыли, которая затрудняет дыхание и летит в глаза, к тому же большие и маленькие осколки, вылетающие из-под круга или зубила, могут нанести травмы. Именно поэтому необходимо надевать защитные очки и перчатки. Следует помнить о пыли и использовать респиратор.
Следует также помнить о скрытых старых коммуникациях, особенно о проводке. Лучше всего старую проводку вообще обесточить и «похоронить». Важный момент — это скрытые коммуникации водоснабжения. Лучше всего, если у вас будет чертёж-схема. Если же её нет, тогда лучше перекройте все водоснабжение.
Существует две основных разновидности инженерных систем, которые скрывают, укладывая в борозды. Это трубы для системы водоснабжения или отопления и электропроводка. Отличаются они технологией и глубиной укладки в штробы. Изучим эти технологии по порядку и сначала рассмотрим штробление под электропроводку.
Техника безопасности
Штробление стен – работа повышенной опасности, поэтому обязательно применение:
- Защитные очки. Осколки штукатурки и бетона неизбежны как при работе со штроборезом, так и перфоратором. Они, а также пыль от них может попасть в глаза и сделать массу неприятностей.
- Перчатки. При работе с электроинструментом они обязательны, гораздо лучше, если подвижные части перфоратора или штробореза вырвут кусок ткани, чем участок кожи с ваших рук.
- Наушники. При работе со штроборезом или перфоратором длительное время нагрузка на слух может поначалу показаться незначительной, но может понемногу лишить вас слуха. Не пренебрегайте защитой ушей!
- Респиратор. Если для штробления стен вы используете только перфоратор, то защита дыхания качественным респиратором обязательна. В случае применения штробореза в паре с пылесосом достаточно обойтись «лепестком»
Как проштробить стену под проводку своими руками
Перед тем, как начать работу, убеждаются в том, что на пути нет действующего кабеля. Это легко сделать с помощью специального индикатора, который чувствует наличие электромагнитного поля.
Пошаговое описание процесса, как избежать появления пыли
Чтобы выполнить эту работу, нужно тщательно следовать правилам. Штробирование проводят до того, как будет положена штукатурка. Это необходимо для создания максимально ровной поверхности. Чтобы сделать штробы своими руками, нужно выполнить следующие действия:
- Поверхность стены, на которой проводится работа, должна быть очищена. Если на ней есть старые обои или другие материалы, их нужно убрать.
- Перед началом проведения работ делают рабочую схему, где должно быть подробно указано расположение штроб. На ней необходимо нарисовать схемы разводки выключателей и розеток.
- Теперь нужно перенести пометки со сделанного эскиза на стену. Там отмечают, как будут проходить провода.
- Желательно ознакомиться с документом СНиП 3.05.06-85, в котором подробно описаны требования к проведению штробирования. В частности, указано, что участки электропроводки должны располагаться параллельно основаниям стены. При необходимости это можно проверить лазерным уровнем.
- Выполняя работу, надо обеспечить для себя безопасность. Рекомендуется действовать в респираторе и защитных очках. Во время работы обеспечивают проветривание.
- Делают углубления для розеток и выключателей.
- Создают канавки в соответствии с выбранным типом инструмента.
- Прокладывают кабели, выполняют фиксацию внутри канавок. Проверяют на целостность изоляции, отсутствие изломов заранее и после укладки.
- После того, как будет проложен провод, штробу заделывают. Для этого применяют гипс, штукатурку или алебастровый порошок.
- В доме монтируют розетки и выключатели, если для них готовились отверстия. Если они будут расположены снаружи, то монтаж выполняют после финальной отделки.
Как проводится штробление: основные этапы
Перед началом резки стен нужно убедиться, что по пути прохождения новой электропроводки не находятся старые кабели под напряжением. Для определения используется специальный бесконтактный индикатор, который позволяет найти провода под слоем штукатурки, плитки и других отделочных материалов. Он работает по принципу металлоискателя и при нахождении источника, отражающего магнитное поле, подает сигнал. Обнаруженные силовые линии отмечают на стене.
Подготовка
Теперь поверхность нужно тщательно подготовить — удалить остатки старых отделочных материалов. При попадании в рабочую часть аппарата они могут вызвать короткое замыкание и выход его из строя.
Чертеж
Следующий шаг — зарисовка чертежа, где отмечается расположение будущей проводки, выключателей, розеток, распределительных коробок. Составлять схему разводки нужно так, чтобы минимизировать количество поворотов штробы. Идеально, если до каждой точки подключения будет один поворот.
Разметка
Схема переносится на натуру с помощью карандаша и рулетки. На стенах подробно отмечаются линии прокладки кабелей и других элементов. Для экономии времени удобно использовать лазерный уровень. Перед началом работ не помешает ознакомиться с нормативами по СНиП 3.05.06-85, где подробно описывается каждая операция по штроблению.
Укладывать провода рекомендуется строго вертикально или горизонтально. Уклон допускается только при монтаже проводки в наклонных стенах, например в мансардных помещениях.
Глубина и ширина борозды зависит от толщины кабеля. Для трехжильного электропровода толщиной 1 см глубина составляет около 3 см.
Нарезка борозд
После того, как учтены основные моменты, можно приступать к штроблению. По правилам техники безопасности надеваются средства индивидуальной защиты, а форточки открываются для проветривания.
Какой штроборез лучше купить
Если появилась необходимость в инструменте для штробления, нужно правильно выбрать модель. Для этого надо сначала определиться, с какими задачами должен справляться штроборез.
Мощный «Зубр» с диаметром диска 150 мм справится с большим объемом работ
Осуществляя выбор штробореза, стоит взять во внимание следующие рекомендации:
- Для бытового пользования лучше выбрать модель мощностью 1-1,2 кВт. Машина справится с поставленной задачей. Вдобавок инструмент не тяжелый, что упростит его использование.
- Электроинструменты мощностью от 1,5 кВт до 2 кВт считаются полупрофессиональными. Они способны работать без перерывов до 1,5 часа. Модели мощностью от 2 кВт являются профессиональными. Штроборезами этой категории можно работать целый день без перерывов.
- Штроборезами выпиливают канавки для проводки, трубопровода и других коммуникаций. Этот момент нужно учесть при выборе модели. Если предполагается укладка труб, то электроинструмент нужен мощный, способный прорезать глубокие и широкие штробы.
- Если нужна глубокая и неширокая канавка, то лучше воспользоваться УШМ с насадкой. Однодисковые штроборезы имеют возможность делать более глубокие прорези, но нарезать придется дважды по одной линии.
Пылесос, подключенный к штроборезу, поможет уменьшить запыленность помещения во время штробления бетона При выборе машины для штробления стоит сразу подумать о комфорте работы. Многие модели оснащены патрубком для подключения к пылесосу. Если штробление выполнять в жилом помещении, то такой тандем как пылесос плюс штроборез – является лучшим выбором.
На видео работа со штроборезом:
Штробить в несущей стене запрещено?
Самый главный вопрос который волнует всех – можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.
Как указано в ГОСТ Р 50571.15-97 – монтаж электропроводки не должен понижать эксплуатационные качества строительных конструкций.
Еще есть другой документ, на который ссылаются и придерживаются его рекомендаций опытные электрики – постановление правительства Москвы 28-10-11 “О порядке переустройства помещений в жилых домах на территории города Москвы”.
Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: “Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия.”
Получается, что в потолке резать штробы нельзя в любом направлении.
Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.
В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.
Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.
Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.
Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.
А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.
Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.
Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.
Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).
При этом категорически отказаться от горизонтального штробления и высверливание ниш с повреждением арматуры. А это значит, либо достаточный слой штукатурки, либо фальшстены из гипрока.
Самодельный уловитель пыли для болгарки
Мастера часто прибегают к собственноручному изготовлению защитного кожуха на шлифмашину под пылесос. Такая завеса поможет отводить пыль. Для работы нужно взять:
- кастрюлю алюминиевую;
- измерительные инструменты;
- болгарку;
- краску.
Из нижней части кастрюли вырезается кожух по диаметру рабочего колеса болгарки. Здесь нужно точно просчитать глубину работы диска. От него зависит высота формируемого среза.
Из остатков кастрюли вырезают посадочную ось. На болгарку примеряют сечение вытяжного приспособления. Надежно крепят его.
По такому же методу собирают патрубок для шланга простого бытового пылесоса. Края готовой конструкции аккуратно, по единой линии загибают внутрь. Это нужно для прикрепления боковых стенок. Их можно сделать из любого материала (металлический лист и др.).
Остается придать готовому приспособлению эстетичный вид: зачистить стыки и покрасить краской.
Штробление стен под проводку
Во время проведения ремонта или в процессе строительства нового здания приходится прокладывать коммуникации или менять их месторасположение. Электрическую проводку можно пустить по стенам снаружи, но такой способ используется очень редко. Незамаскированные провода портят общий вид интерьера, а кроме того, их очень легко зацепить или передавить. Стоит ли говорить, что повреждённая проводка не просто непригодна к работе, но и создаёт риск возникновения пожара.
Именно поэтому коммуникации часто стараются спрятать в толще стен, где они не будут мешать и останутся в целости. Для маскировки проводки стену приходится штробить. И хоть процесс этот не такой уж быстрый и лёгкий, работу можно проделать своими руками.
Требования, нормы и ограничения при штроблении стен под проводку
Штробление — это строительная работа, которая проводится, чтобы осуществить монтаж проводки, а также других коммуникаций. Штроба — специальное углубление в поверхности, сделанное специальным инструментом.
Это трудоемкая и сложная работа. Обычно для ее осуществления привлекаются профессиональные рабочие с опытом. В противном случае неправильно выполненное штробление способно деформировать несущие конструкции, повредить коммуникации, создать аварийную ситуацию, даже до обрушения строения.
Во время нарезки штробы не рекомендуется:
- Пользоваться стремянкой из-за ее неустойчивости. Работа на ней тяжелым инструментом может обернуться получением травмы.
- Использовать инструменты с неисправностями или повреждениями. Во время работ они испытывают большую нагрузку, а наличие брака в инструменте способно привести к его полной поломке и травмированию работника.
Порядок работ и правила расположения штроб
Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:
- Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
- Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
- Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
- В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.
- Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
- Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
- Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.
Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.
Правила прокладки штроб своими руками
Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.
Планируя расположение штроб под кабель, соблюдайте простые правила:
- Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
- Размещайте штробы без пересечения друг с другом.
- Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
- Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
- Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.
Особенности железобетонных стен
Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.
Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).
Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.
Создание углубления для розетки и выключателя
Этот процесс считается самым сложным для начинающего мастера. Существует несколько способов создания отверстий. Самый простой — использование специальных коронок соответствующего диаметра. Устройства состоят из куска трубы, штыря для введения в перфоратор и сверла, задающего направление.

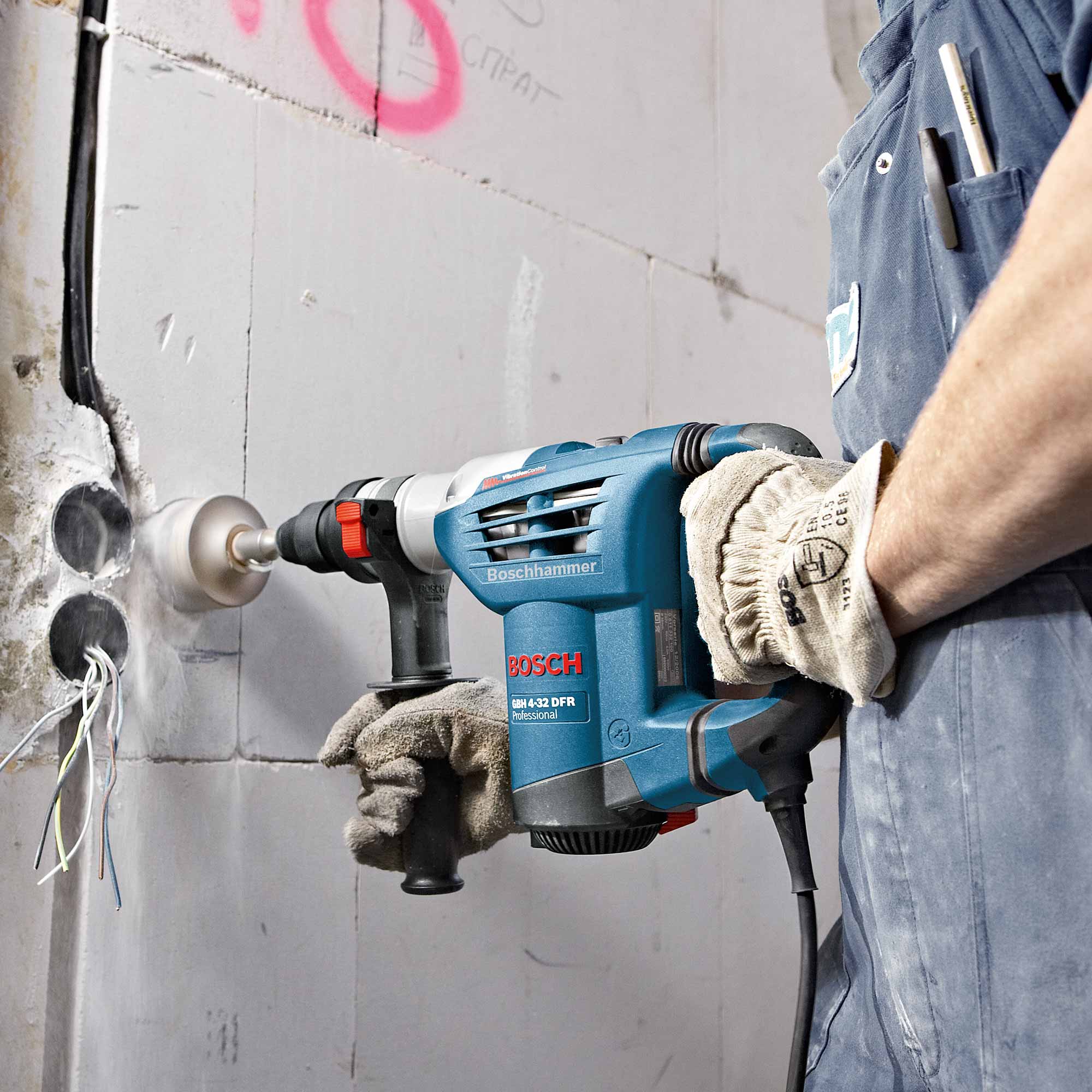

Подрозетник с помощью коронки формируют так:
- Отмечают центр, просверливают отверстие сверлом. Собирают коронку, устанавливают ее в инструмент.
- Вводят направляющее сверло в отверстие. Включают инструмент, начинают работу. После вхождения насадки на 2/3 ее вынимают из проема.
- Выравнивают отверстие сверлом или зубилом.
Вырезать подрозетник коронкой удается не всегда. В таком случае включают перфоратор, максимально углубляют коронку. Снимают насадку, устанавливают сверло, формируют ряд отверстий с шагом 1-1,5 см. Вновь устанавливают коронку, делают повторную попытку. Сопротивление стены снижается, работа идет быстрее. Если коронки нет, пользуются сверлом, молотком и зубилом. Перфоратором проделывают много отверстий. Зубилом выбивают остатки материала между ними.
Ограничения при штроблении
Не стоит сразу хвататься за зубило и молоток. Следует вначале изобразить на бумаге план разводки и продумать расположение всех точек подключения и выходов проводки, таких как розетки, выключатели и выводы под освещение. Также следует учесть материал стен и способы их штробления. Основные правила, согласно которым производится распределение проводов в стенах, описаны в нормативных документах СНиП 3.05.06-85. Не стоит пренебрегать ими, лучше один раз не полениться и ознакомиться, чтобы знать, как правильно штробить стены под проводку.
Основными моментами являются следующие пункты:
- Штробление под проводку должно проводиться параллельно основным конструктивам здания, то есть только вертикально или горизонтально. Допускается наклон штробы только в случае прокладки параллельно наклонным стенам, например, на мансарде.
- Проводить горизонтальное штробление следует на расстоянии не более 150 мм от плит перекрытия.
- Вертикальная штроба (борозда) должна отстоять от дверных, оконных проемов и углов не менее 100 мм, а от газовых труб – не менее 400 мм.
- Ширина и глубина штробы не должны превышать 25 мм. Длина одной штробы не должна превышать трех метров.
- Желательно свести к минимуму повороты штробы на пути от распределительной коробки до выключателя или розетки. Лучше всего, если ограничиваться одним углом перехода от горизонтали к вертикали без учета поворотов в горизонтальной плоскости в стыках стен.
- Нельзя делать горизонтальные борозды в несущих конструкциях. Это касается всех стен панельного дома, ведь там все они несущие, за исключением мелких перегородок.
Согласно этим правилам производится планировка разводки. После этого можно производить непосредственно штробление стен.
Инструменты для штробления стен
При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.
Молоток и зубило – идеальные напарники
Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.
Перфоратор. Он же ударная дрель
Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

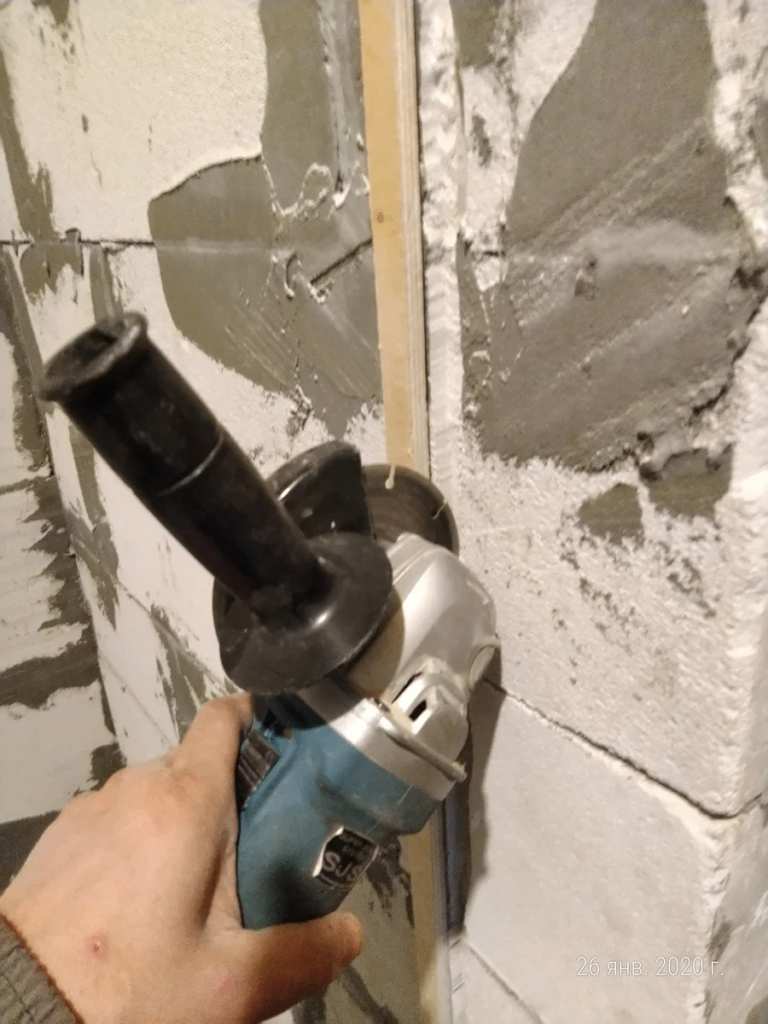

Универсальная болгарка
Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.
Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными
Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату
Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

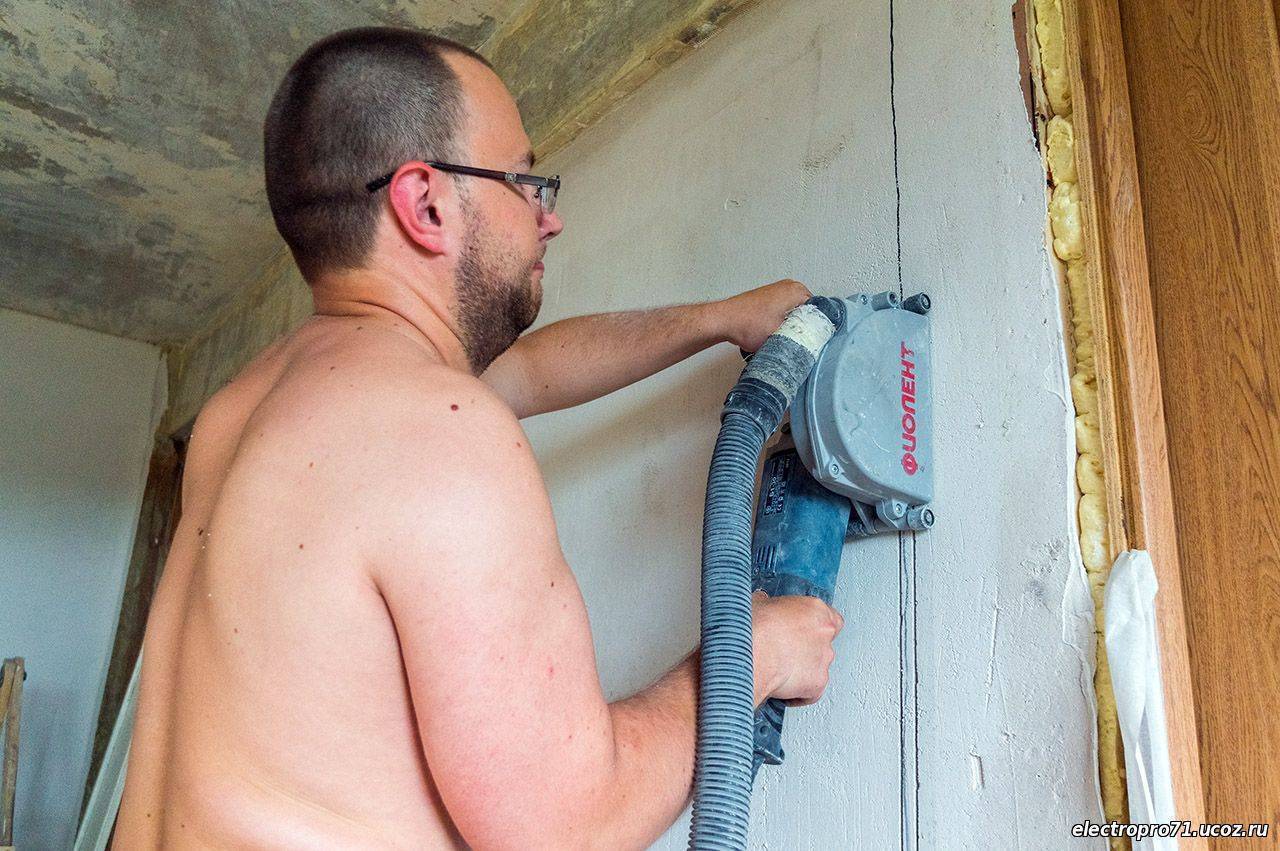

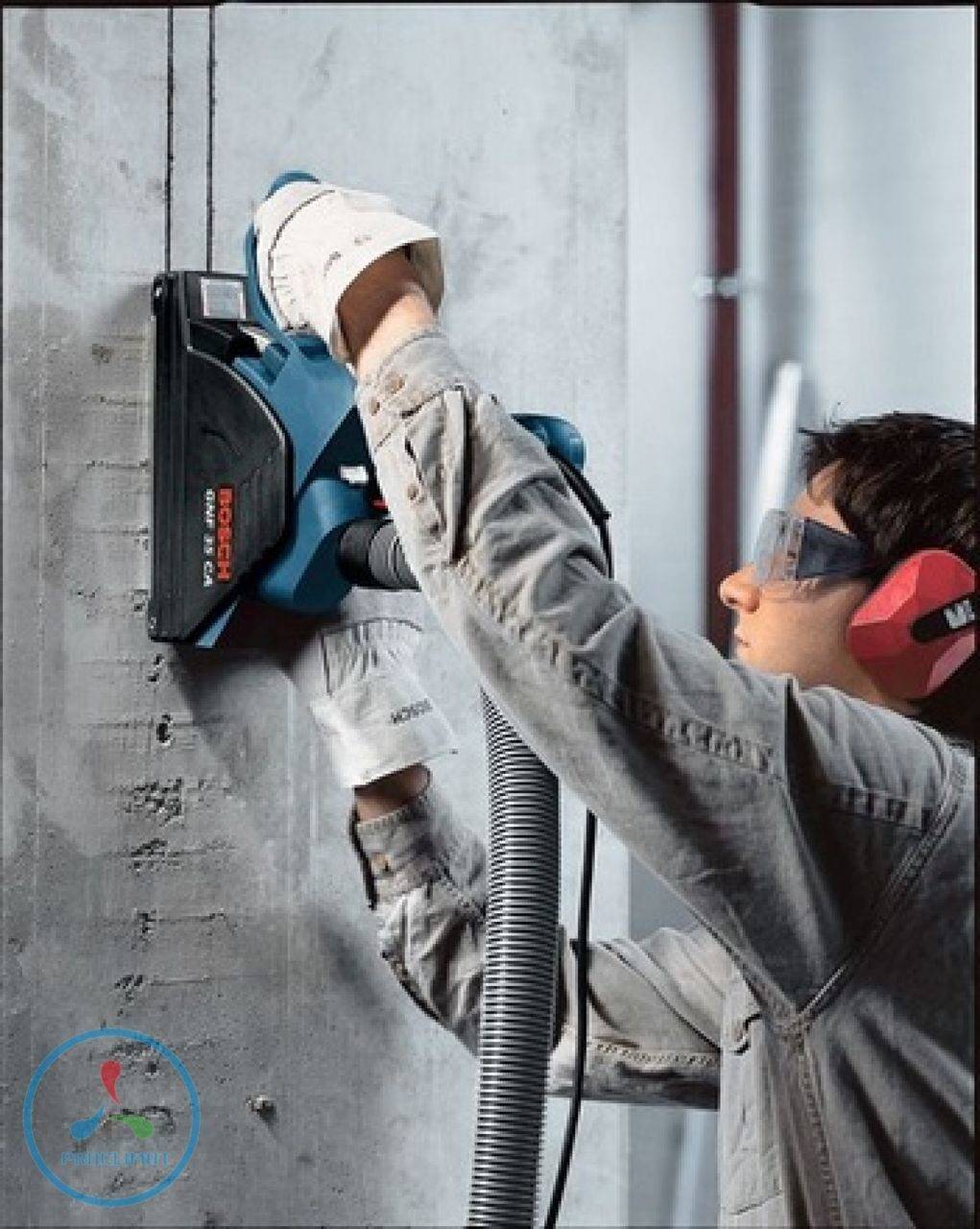

Штроборез, или как проштробить стену под проводку без пыли
Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

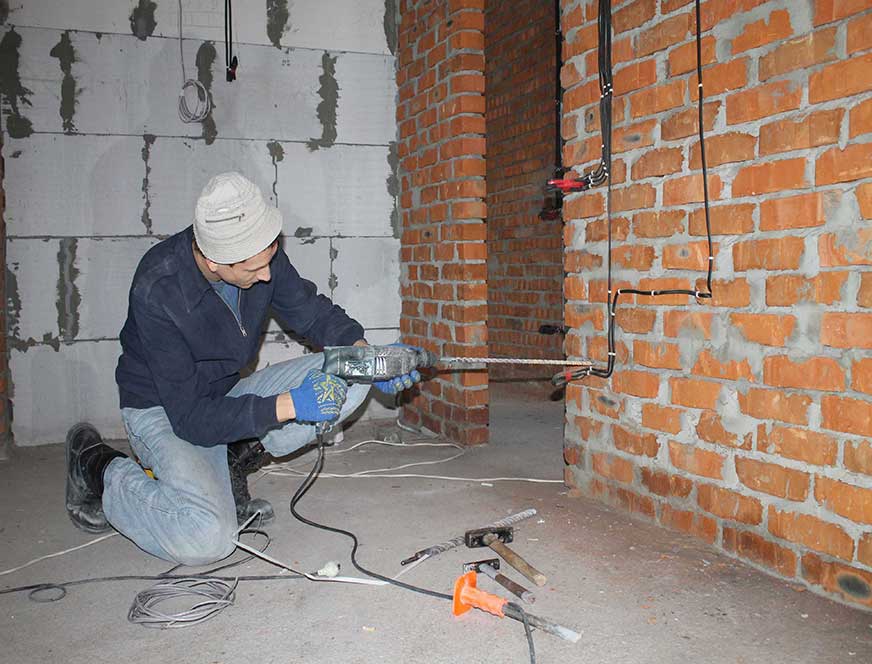

Как штробить стены под электропроводку перфоратором
Штробление стен перфоратором самое популярное из всех существующих. Объясняется это тем, что для проделывания этой строительной процедуры не требуется много времени и средств.
Перед началом необходимо провести классическую подготовку стен. Она ничем не отличается от той, что осуществляется при использовании других инструментов. Все этапы предельно просты, но требуют ответственного подхода мастера:
- Проверка наличия старой электропроводки. Иногда происходят неприятные моменты, когда в стенах оказываются провода от старой схемы электричества. Не рискуйте жизнью и здоровьем, тщательно проверьте поверхность. Есть специальный прибор, который быстро справляется с этой задачей.
- Непосредственно разметка стены. Убедившись, что в стене не осталось проводов под напряжением, можно приступать к схематической разметке на местах предполагаемого пролегания проводки. Нарисуйте линии от центральной коробки распределения до источников тока (выключателей, розеток, проводов осветительных приборов).
- Защита от грязи и пыли. Не забудьте завесить окна и двери: процесс не слишком чистый, пыль распространится по всей комнате, и её будет сложно убрать.
Закончив подготовку, приступайте к основным действиям. Возьмите перфоратор и по заранее прочерченной линии просверлите небольшие отверстия на расстоянии друг от друга примерно 1.5 см. Далее всё зависит от вашего инструмента: либо вы переключаете его на режим, предназначенный для штробления (нужна специальная насадка), либо вставляете простое сверло. Аккуратно соедините дырочки, продвигая перфоратор.
Если у вас всё ещё остались вопросы, ниже представлено видео:
Все о штробление бетона
Штробление бетона под проводку не такое легкое занятие как может показаться с начала. Если ты решил своими руками сделать эту работу, у тебя как минимум должен быть хороший перфоратор. О выборе перфоратора я писал здесь. Ну и как минимум для этого тебе понадобиться необходимые знания, которые ты получишь прочитав эту статью.
В идеале для штробления стен под проводку необходим; штроборез, строительный пылесос и перфоратор. Если необходимо сделать штробление только в своей квартире или доме то конечно покупка всех этих инструментов для большинства окажется не логичным шагом. Можно конечно воспользоваться услугами проката электроинструмента.
Инструмент
Для того, чтобы работа по штроблению стены была выполнена максимально качественно и быстро – используйте только профессиональный инструмент. Если электропроводка – ваша профессия, приобретите, если вы делаете ремонт только для себя – возьмите профессиональный инструмент напрокат.
- Штроборез + строительный пылесос. Использовать только в паре. Если будете использовать штроборез без пылесоса – вы не только дышать не сможете, даже видеть не будете где нужно резать.
Не используйте штроборез без пылесоса!
- Если нет штробореза с пылесосом, можно использовать перфоратор с буром на 8-10мм, зубилом и канальным зубилом.
Бур, зубило и канальное зубило для перфоратора
Рассматривать извращения по типу «молотком и зубилом можно тоже вырубить штробу» в рамках этой статьи мы не будем. Это непрофессионально, некрасиво, долго и дорого.
Техника штробления и порядок работ
Перейдем непосредственно к процессу штробления. Порядок работ следующий.
После разметки, сначала стенорезом делаются отверстия и ниши для подрозетников, а затем сами штробы.
Техника вырезания ниш простая. Берете машинку и сначала прикладываете к стене тот край, который находится ближе к пылеотводу.
После полного заглубления диска, пыли совершенно не будет. Конечно при наличии пылесоса.
Не забывайте, что штробление, это операция всегда связанная с большим риском для вашего здоровья. Поэтому применение минимальных средств индивидуальной защиты обязательно. Даже если пройти нужно всего несколько сантиметров.
После нарезания полос, стамеской вручную, выбиваете образовавшиеся квадратики. Для того, чтобы это сделать без перфоратора и зубила, кубики должны быть относительно небольшого размера.
Поэтому помимо периметра ниши, при двойном блоке подрозетников, проходите диском стенореза еще и по центру. А при тройном блоке и более, делаются несколько таких надрезов.
Но в любом случае, это все равно в несколько раз быстрее, чем высверливание коронкой. Она будет оптимальным вариантом только в мягких стенах – газоблок, пенобетон.
Единственный совет – использовать ее большего диаметра чем сам подрозетник. Когда вы его будете сажать на раствор, понадобится хороший зазор между подрозетником и стеной. Только в этом случае раствор или гипс будут хорошо и надежно держать коробку.
