Как правильно сделать укосины в каркасном доме

Узел нижней обвязки

Нижняя обвязка распределяет нагрузку между несущими элементами и фиксирует всю постройку.

Конструкционно это место стыка обвязочных брусьев на углах и крепление к фундаменту. Если его выполнить небрежно или некачественно, со временем фиксация брусьев ослабнет, и дом начнет двигаться по фундаменту.

Узел нижней обвязки делается одним из методов: в “полдерева”, в лапу, «ласточкин хвост» и «коренной шип». Два последних варианта – самые теплые и герметичные. Соединение обвязки должно лежать на рубероиде.

Обвязка вполдерева — популярное соединение с неплохими показателями

«Ласточкин хвост» — эффективное соединение с малыми теплопотерями

Между собой брусья фиксируются:

• анкером, который крепит их к фундаменту,
• гвоздями,
• нагелем.

Соединение брусьев нижней обвязки нагелем

Укосины своими руками

Укосины хоть и ответственный элемент каркасного дома, но изготовить их собственноручно не составит особой сложности:

1. Как правило, используют доску сечением 25х100 мм (для районов с повышенной ветровой нагрузкой рекомендуется сечение 50х100 мм). Длина доски должна быть на 30% длиннее высоты стены.
2. Прикладываем к вертикальным стойкам под углом 45 — 60° (в зависимости от конструкции стены, где как получается). Размечаем пазы в стойках, в верхних т нижних лагах. Укосина должна выходить из центра стены, верх направлен в сторону верхнего угла стойки, низ по возможности отводим на максимальное расстояние.
3. Обычной ножовкой или ручной циркулярной пилой прорезам пазы и стамеской удаляем дерево. По подметке также обрезаются углы самой укосины.
4. Укосина должна плотно входить в выполненные пазы, для обеспечения максимальной жесткости.
5. В местах оконных и дверных проемов укосины рекомендуется располагать от угла к проему. Таким образом, осуществляется дополнительное крепление стоек проемов.
6. Укосины крепятся гвоздями по 2шт. на каждую вертикальную стойку и по 3шт. на верхней и нижней обвязке.

Следуя этим шагам в изготовлении укосин, вы получите необходимую жесткость своей конструкции для восприятия ветровых и снеговых нагрузок.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;

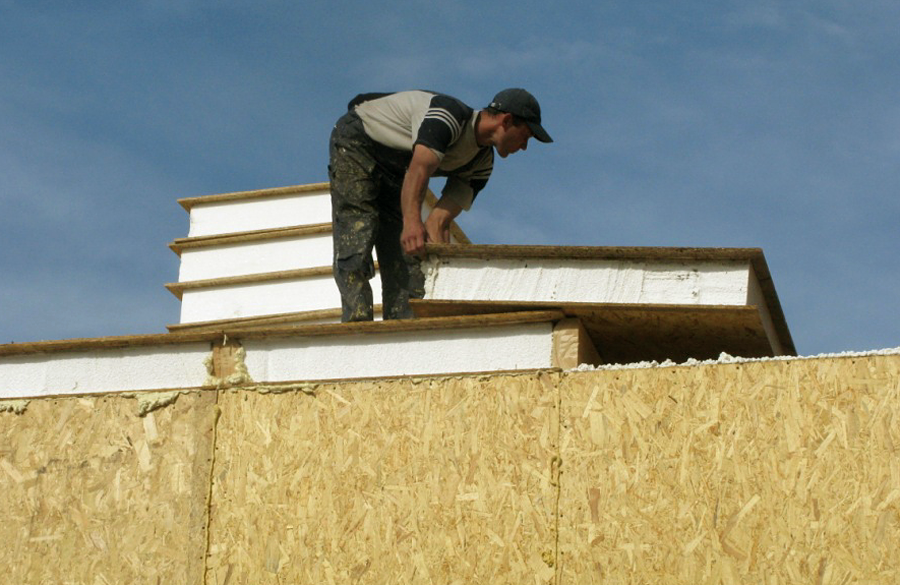

• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

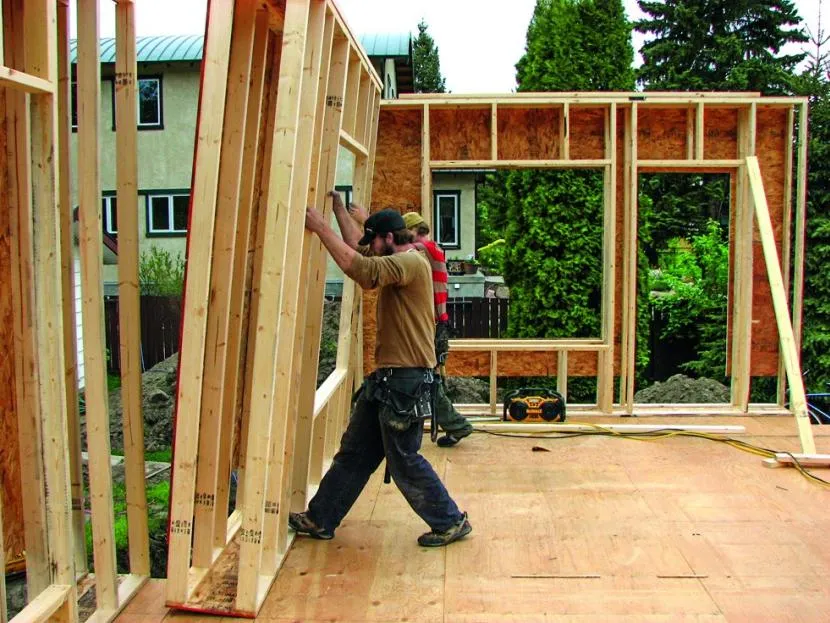

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

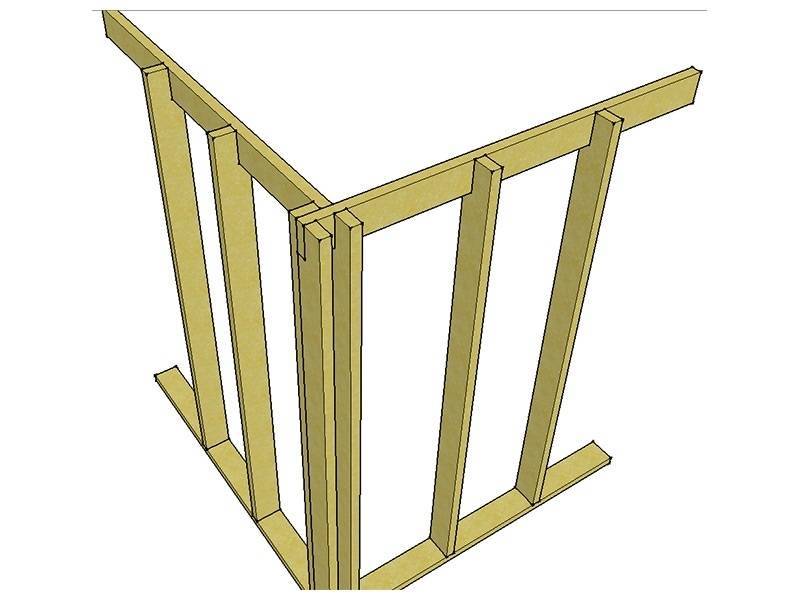

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Недостатки каркасных домов

каркасные дома пожароопасны

• Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
• Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
• Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной.  Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе  ощущается вибрация и хорошо слышны шумы

• Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
• Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

• Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
• Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому  разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Процесс установки укосин в несущую стену каркасника

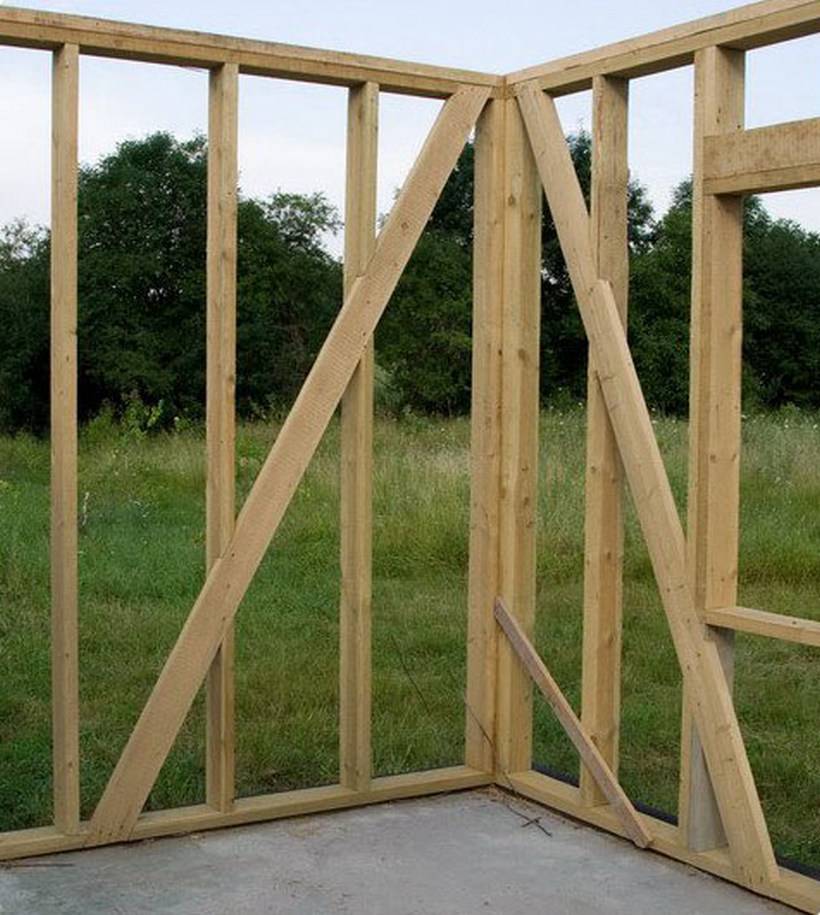

Обратите внимание, правильные укосины выглядят так:

Укосина ставится под прямым углом к стойке и обвязке стены.
Толщина ее не превышает 1/4 толщины стенных стоек (25-миллиметровую укосину можно врезать в стену со стойками 150 мм, а 50-миллиметровую уже нельзя).
Врезается элемент в стену заподлицо со стойками и обвязками, снаружи монтируются лишь временные укосины.
Верхний конец врезается в верхнюю обвязку, а нижний — в нижнюю; чтобы конструкция оставалась неподвижной, острый угол укосины обрезают под 90 градусов и делают выпил в обвязке.
На одну стенку предусматривают как минимум две укосины по углам, одна будет с наклоном вправо, а другая — влево.
Укосы (углы наклона укосины) должны находиться в диапазоне от 45 до 60 градусов.
Возможно, после выравнивания стены понадобится корректировка укосин, поэтому нет смысла сразу фиксировать наглухо на лежащей стене.
С точки зрения комфорта мастера устанавливать элементы снаружи стен удобнее, зато укосины по внутренней стороне стены выглядят правильнее из соображений работы с участками мостов холода

В любом случае, выбор подхода за вами, так как он не влияет на диагональную жесткость конструкции.
В технологии “финского дома” важно, чтобы укосина располагалась с обратной стороны от ригеля.
Саморезами закреплять элементы нельзя, пользуйтесь только гвоздями.
Подрезайте на толщину укосины минеральный утеплитель, чтобы вдоль краев не образовывались воздушные мешки и не страдало качество утепления в каркасном доме.

Особенности монтажа укосин

В каркасном домостроении используются временные и постоянные укосины. Изделия первого типа применяются только на этапе возведения коттеджа. С их помощью укрепляют углы, промежуточные стойки, выставляют элементы по уровню до окончания основного этапа монтажа. До начала финишной отделки укосины демонтируются.

Постоянные укосины монтируются с учетом использования в течение всего срока эксплуатации каркасного дома. Для придания большей жесткости, установка конструктивных элементов выполняется не только в несущих стенах. Но и во внутренних перегородках. При выполнении работ учитываются следующие особенности:

Оптимальный угол наклона укосин составляет 45°. Допускается его увеличение до 60°, например, вблизи оконных и дверных проемов.

Направление монтажа определяется от центра нижнего обвязочного бруса к верхнему углу стойки.

При обустройстве окон и дверей укосины направляются от углов к имеющимся проемам.

Прочная и надежная фиксация обеспечивается соединением укосины и несущего элемента по типу «шип-паз».

Количество укосин на каждую стену не менее двух, а их размещение должно быть в непосредственной близости от углов здания.

В качестве материала используются цельные, хорошо просушенные доски. В противном случае древесина со временем будет рассыхаться с увеличением зазоров между элементами конструкции и снижением прочности каркаса. Наша компания строит дома с обязательным исполнением указанных требований, что гарантирует высокое качество, надежность и долговечность строений.

Бытует мнение, что укосины в каркасном доме не нужны, и что их полностью может заменить наружная отделка. К сожалению, это не совсем так, и если для небольших построек, таких как хозблок, их можно не использовать, при условии отделки плитным материалом, то для жилого дома они обязательны.

Необходимы именно укосины, а не распорки между стоек, на которые неграмотные строители пытаются заменить их, не беря в расчет физику процессов и нагрузок. Такие распорки только устраняют у доски эффект «пружины». Они используются при высоте стойки более 3м сечением 50*150, или при использовании доски небольшой толщины 40х150мм, для дома более чем в один этаж. Распорки не добавляют каркасу пространственной жёсткости, только вертикальную.

Для пространственной жёсткости необходимо использовать укосины, и желательно полнотелые или деревянные, хотя нормы допускают для небольших строений использовать гибкие диагональные связи из металлических лент, пластин и шпилек.

Идеальный угол установки укосины 45 градусов, но не всегда их можно установить под таким углом. Примыкающие стены, окна и дверные проёмы уменьшают угол установки до 60 градусов и более. Это можно компенсировать большим количеством установленных укосин на одну стену.

Мы в своих проектах на стенах от 6м ставим 4 укосины под углом 50-60 градусов, на стенах большей длины укосин может быть больше и под углом ближе к 45 градусам.

Временные элементы

Временные укосины поддерживают стены после их возведения до постоянного закрепления к лагам перекрытия, установки обшивки.

Временные укосны не устанавливают заподлицо, их крепят снаружи, чтобы было легко снять, не нарушая внешний вид, прочность конструкции.

Распространенное в народе мнение, что установка укосин – лишняя траты времени, средств — вредный миф. Их отсутствие сокращает срок эксплуатации дома, делает его уязвимым к воздействию климатических условий, ветровых нагрузок. Это необходимый элемент надежного каркаса строения, отвечающий за его жесткость, экономия неуместна. В большинстве случаев ее нельзя заменить обшивкой. Для того, чтобы укосины справлялись со своей задачей, необходимо строго соблюдать все правила при ее установке.

Структура стен у каркасного дома

Стены каркасного дома, если была строго соблюдена технология строительства, позволяют добиться в здании оптимального микроклимата и обустроить интерьер на любой вкус.

Стена каркасного дома, представленная в разрезе, выглядит следующим образом:

• К каркасу дома с наружной стороны закрепляется облицовочный материал;
• Поверх монтируется гидроизоляция;
• На нее монтируется обрешетка для отделки фасада;
• Между стоек крепится теплоизоляционный материал, покрываемый пароизоляцией;
• Крепится обшивка внутренних стен каркасного дома. Как правило по ним выполняется чистовая отделка.

В итоге получается своеобразный пирог стен, имеющие отличные показатели прочности и изоляции от неблагоприятных воздействий на стены здания. Конструкция может различаться исходя из выбранной технологии строительства дома.

Различия канадской и финской технологии строительства каркасных домов

Финская и канадская технологии возведения каркасных домов позволяют построить жилье в короткие сроки с использованием экологически чистых строительных материалов. Но необходимо отметить, что между двумя данными подходами существует существенное различие, заключающееся в способе монтажа стен.

По финской технологии слои стены будущего каркасного дома монтируются прямо на стройплощадке.

Благодаря канадской технологии можно еще больше сократить срок постройки дома. Происходит это благодаря готовым СИП панелям, изготавливаемым на заводе. Внутри (и снаружи) них уже размещаются все необходимые изоляционные и облицовочные материалы, так что остается только установить стены на фундамент здания.

Конструкция узлов крепления укосов

Укос состоит из нескольких элементов, которые изготавливаются из углеродистой стали, отличающейся высоким качеством. Кроме того, абсолютно все металлические элементы узла крепления укоса тщательно обрабатываются специальным антикоррозийным покрытием, которое защищает узел от неизбежного негативного влияния окружающей среды. Узел крепления укосов состоит из следующих элементов: металлические уголки, металлические полосы, круги, болты и гайки. Подробно ознакомиться с конструкцией узлов крепления укосов можно на детальных чертежах, которые представлены в соответствующих разделах сайта.

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

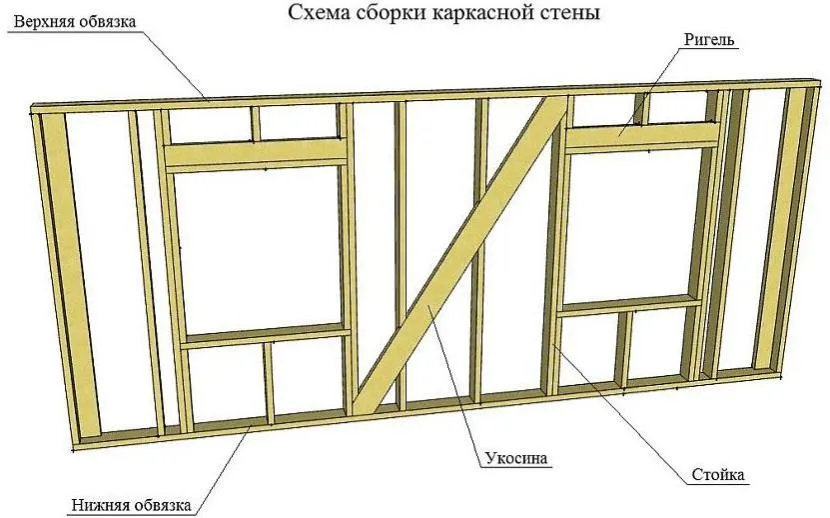

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

• Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
• Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
• Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
• Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
• Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
• Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
• При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

Сборка каркасного домаИсточник stroim-dom.net

• Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
• Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
• Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
• А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Видео описание

Как правильно делать укосины в каркасном доме станет понятно после просмотра видео:

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

Укосины: необходимость или миф

В народе ходят мнение, «мифы» по поводу надобности укосин:

1. Укосины – это лишние затраты времени и денег при строительстве. Так, могут рассуждать люди далекие от строительного дела. Как говорилось ранее, основополагающая роль этого элемента конструкции заключается в ее жесткости. Устойчивость к порывам ветра, обильному снегопаду практически сведена к нулю.
2. Их можно заменить внешней обшивкой. Без них можно обойтись, если вы собираетесь построить сарай или другую хозяйственную постройку. Однако внешняя отделка должна быть из плиточного материала или отделочные доски должны располагаться под углом в 45 градусов.
3. Для внутренних стен (перегородок) ими можно пренебречь. В таком случае нагрузка, воспринимаемая конструкцией дома, от ветра, снега на крыше и статическая нагрузка от самой крыши будет восприниматься только наружными стенами. Перегородки без укосинов подвергнутся деформации, и вся внутренняя отделка нарушится, и появятся трещины.
4. Распорки – это укосины. Часто застройщики путают распорки с укосины. В строительстве распорки применяют, когда высота стен 3м и более. Делается это для устранения у доски эффекта «пружины». Но они не дают конструкции дома необходимую жесткость и устойчивость в трехмерном пространстве.

Обработка антисептиками и пропилентами

А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой

Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.

А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.

Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.

Видео-подсказка по теме обработки стропил:

Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.
