Металлическая лестница на второй этаж своими руками в частном доме: Пошаговая инструкция

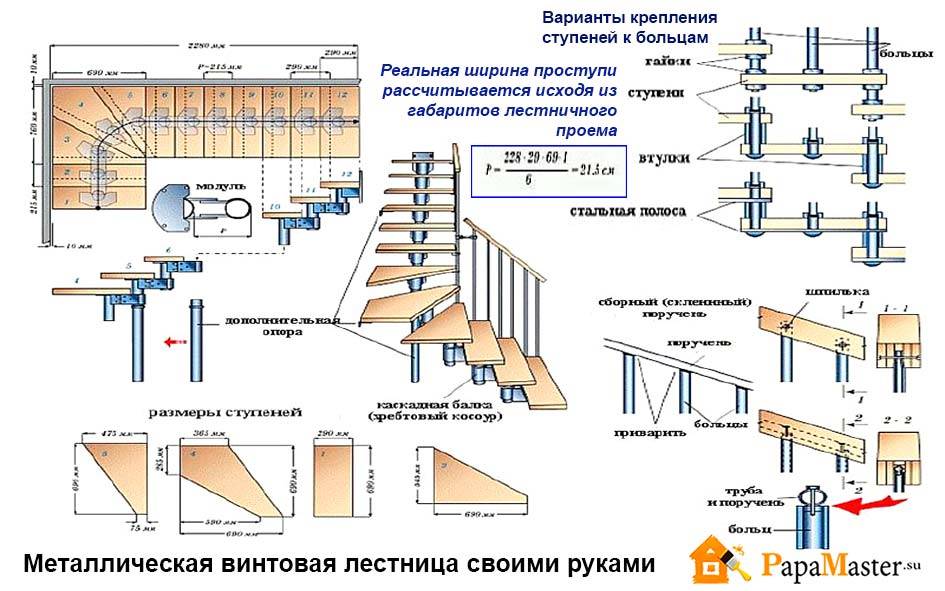

Как сварить винтовую лестницу

Для создания надежной и комфортной винтовой лестницы необходимо учитывать следующие требования:

1. Расстояние по высоте между витками должно быть не менее 2 м.
2. В верхней части между краем потолочного проема и лестницей оставляется зазор. Если марш делается шириной 80 см, диаметр конструкции должен быть не меньше 2 м. Уменьшение размеров до 60 см и 1,4 м разрешено для лестниц, которыми редко пользуются. Например, на чердак.
3. Для обеспечения надежности центральная труба выбирается диаметром не меньше 50 мм.
4. Ширина трапециевидных ступеней в средней части не менее 20 см, расстояние между ними 20 — 26 см.
5. Угол наклона лестницы не больше 45⁰.

Чтобы сварить винтовую лестницу потребуется:

• толстостенная труба для центральной опоры;
• труба для гильз с диаметром немного больше, чем у опоры;
• круглая или квадратная труба небольшого диаметра для соединения ступеней между собой;
• уголок для каркасов ступенек.

Лестница монтируется в следующей последовательности:

1. Из трубы с наибольшим диаметром нарезаются гильзы длиной равной расстоянию между ступенями.
2. Чтобы они не болтались на центральной стойке, внутрь вваривают уплотнительные кольца.
3. Из уголков, используя шаблон, собираются каркасы ступенек и привариваются к гильзам.
4. Устанавливается центральная опора. На нее надевают гильзы с каркасами и закрепляют. Установка на деревянном полу осуществляется анкерными болтами и радиальным креплением. В бетонном полу делается углубление, в которое помещается стойка и заливается раствором.
5. Расположив ступени веерообразно, их соединяют между собой отрезками из трубы небольшого сечения.
6. Провариваются стыки гильз.
7. Устанавливаются перила.
8. Зачищаются сварные швы, конструкция окрашивается.

Расчет лестницы из металла

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив и опор
2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция, а также выполняется расчет каркаса железной лестницы.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, опор и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа. Расчет ступеней металлической лестницы осуществляется благодаря удобному калькулятору.
3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы, могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы, а также количество металла, используемого в работе.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор расчета металлической лестницы онлайн оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире, ещё и своими руками — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Винтовая металлическая лестница – отличный вариант для небольших помещений

При ограниченной площади или когда лестница на металлическом каркасе может испортить интерьер комнаты, на помощь владельцам домов приходят винтовые конструкции. В отличие от привычных прямых лестничных маршей они не занимают много места, а при необходимости их несложно задекорировать.

Винтовая металлическая лестница на второй этаж может быть смонтирована на косоурах, тетивах или больцах. Простота последнего варианта спровоцировала его популярность в случаях, когда работа выполняется своими руками. Для такой лестницы не нужны балки и опоры – её ступени с помощью больцев монтируются к центральному столбу.

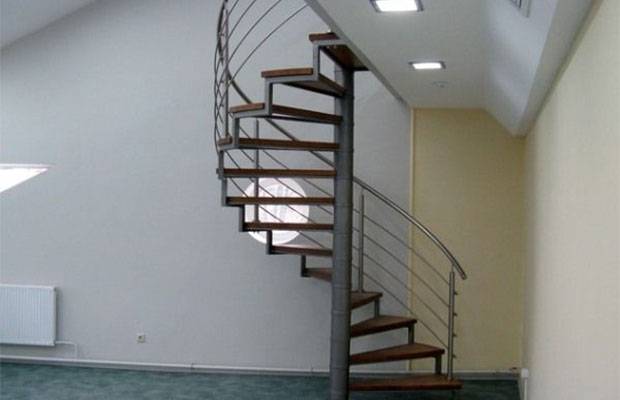

Винтовые лестницы удобны при ограниченной площади помещения

Чтобы лестница была удобной, придется провести ряд замеров. Наряду с шириной, выстой и глубиной ступеней нужно будет определиться и с таким непривычным понятием, как диаметр лестницы. Определить это значение можно, умножив длину ступеньки на два и прибавив к полученным цифрам диаметр опорного столба. То есть при столбе диаметром в 5 см габариты лестницы будут 105 см, но для удобства это значение лучше увеличить до 110–140 см.

Для определения количества ступеней, их высоты и ширины можно обратиться многочисленным форумам и сервисом, но гораздо проще заглянуть в СНиПы – высота проступка колеблется от 15 до 20 см. С шириной ступеней то же самое: в строительных наставлениях указаны рекомендуемые нормы – в самом узком месте ширина должна быть минимум 10 см, а в широком около 30 см (не меньше 27 см).

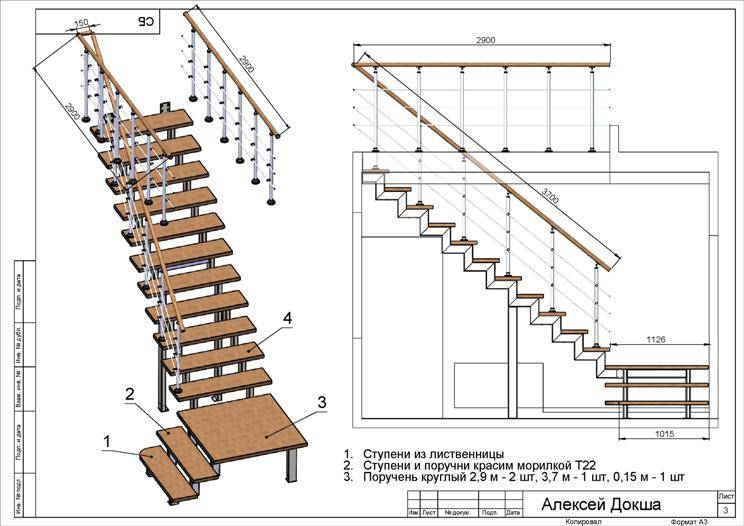

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного

Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней

Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды лестниц

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

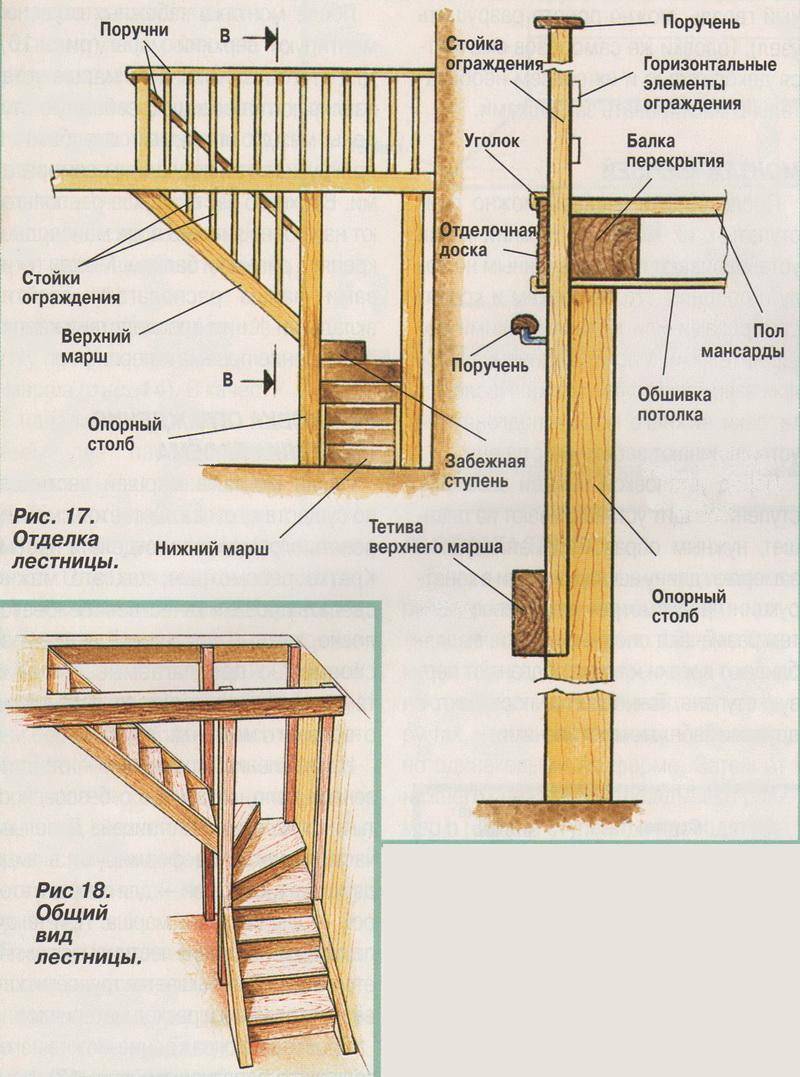

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа

В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясинСами балясины и перилаВид сверху

Вариант для тех, кто не любит вычурностиМеталл и стекло — интересное сочетаниеНеобычный дизайн межэтажной лестницыДеревянная лестница с элементами ковкиВариант использования пространства под маршевой лестницейИнтересная идея, а с торца — кладовая

Собственная работа – приятно и надежно

Выбирая и конструируя каркас металлической лестницы, необходимо сразу определиться: сколько будет перил у вашей лестницы. Здесь стоит помнить, что для левшей и правшей не подойдет использование перил только с одной стороны. Если у вас в доме проживают и левши и правши, то лучше проектировать лестницы с перилами с двух сторон.

Учитывая, что все металлические изделия на второй этаж несложно сконструировать самому, то эта работа будет под силу каждому, кто захочет проявить себя. Металлический каркас лестницы и другие элементы позволяют создать надёжную конструкцию, которая будет функционировать десятилетиями. Профессионалы говорят, что даже имея огромный опыт работы в этом деле, ошибки все же возникают, поэтому рассчитывайте, замеряйте, перепроверяйте каждый этап работы и тогда ваша лестница будет дарить комфорт и уют в доме.

Лестницы на второй этаж из металла

Сделать железную лестницу

Лестница изготовленная из металла является универсальной: Металлической лестницей можно оборудовать не только черный, запасной входы, спуск в подвал или в погреб, а также подъем на верхние этажи, и даже парадный. Если вы захотите самостоятельно сделать в своем доме металлическую лестницу – то надо иметь в виду, что это довольно трудоемкий вопрос, не каждый сможет с этой задачей справиться, надо иметь необходимы профессиональные навыки. Надо уметь работать со сварочным аппаратом, так как надежность лестницы зависит от качества исполнения соединительных швов.

Необходимые материалы и инструменты для изготовления железной лестницы

В зависимости от типа лестницы, зависит сколько понадобиться материала, для ее изготовления. Лучше не брать сложные варианты конструкций.

Количество материала, для изготовления лестниц, рассчитывается на основе следующих данных:

• Угол наклона будущей лестницы, ширина и высота ее проема;
• Количество ступеней и их размер.

Это не тот вопрос на котором надо экономить. Материалы для строительства лестницы, надо выбирать качественные, чтобы в будущем у вам не было проблем, и ваша лестница смогла выдерживать значительные нагрузки.

Для простой лестницы потребуются:

• Листовой металл (желательно рифленый) – для изготовления ступенек;
• Металлический швеллер – для выполнения несущих;
• Железный уголок (5 см.) – для подступенков;
• Большие трубы (2 шт.).

Для изготовления ступенек, можно использовать не только металлические листы, но и деревянные доски, толщиной 3,5 -5 см., или арматурную сталь. Гладкую сталь при строительстве наружных лестниц применять небезопасно.

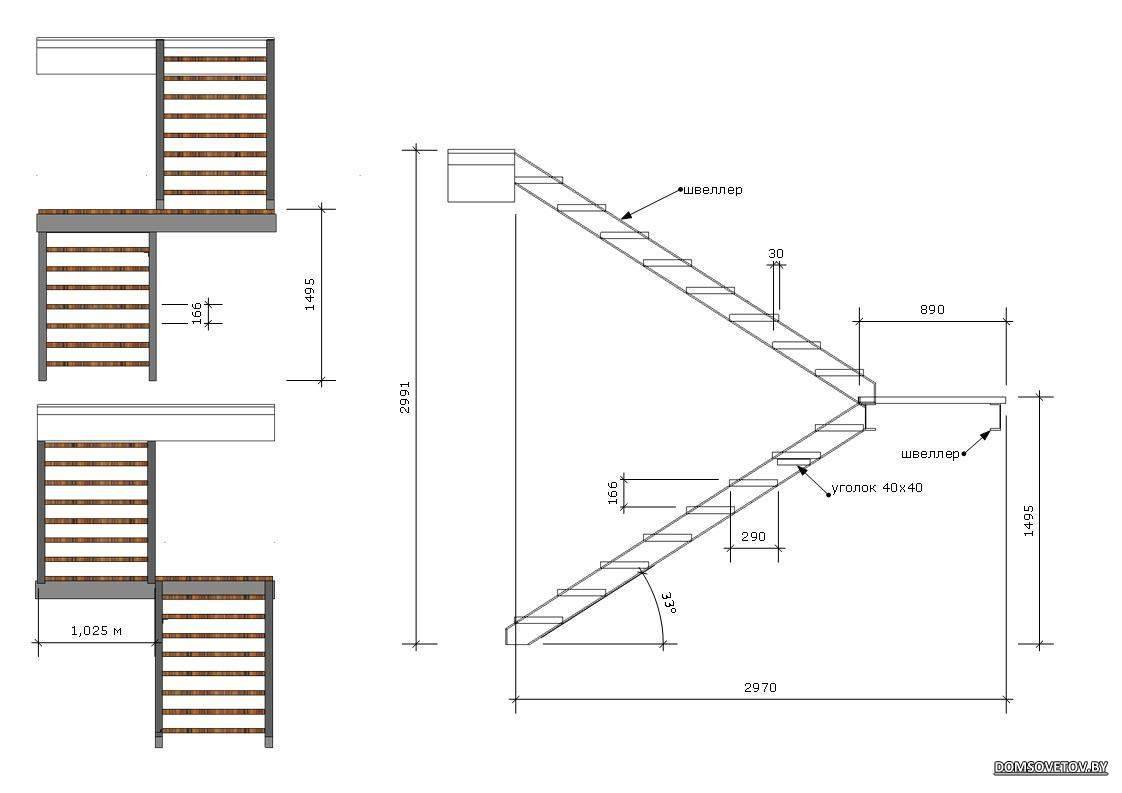

Схема угловой лестницы

Надо помнить что для качественного и безопасного выполнения работы нужно выбирать инструменты профессионального класса. Дешевые приспособления могут во время строительства лестницы, нанести травмы.

Инструменты для возведения лестницы:

• Аппарат для сварки (инверторного типа) и электроды;
• Две болгарки (на разные диски: 125 и 250 мм.);
• Дрель с электроприводом;
• Ножовка по металлу;
• Строительный уровень и угольник;
• Молоток и тиски;
• Щиток для сварки.

Защитные мероприятия

Для того чтобы ваша лестница как можно дольше служила Вам, то ее поверхность надо защитить. Хоть металл считается и крепким материалом, но он тоже может разрушаться. Если металл уже покрылся ржавчиной, то ее можно очистить металлической щеткой, или специальным средством. После того как ржавчина очищена, он покрывается влагостойким покрытием.

Меры безопасности

Какой бы тип, или стиль конструкции для своей лестницы вы не выбрали, важно обезопасить все части лестницы. Если есть острые углы – их нужно закруглить или зашлифовать

Поручни должны быть без зазубрин, их также шлифуют. После завершения работ, надо обязательно нужно проверить все сварные швы, они должны быть очень крепкими.

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор.В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

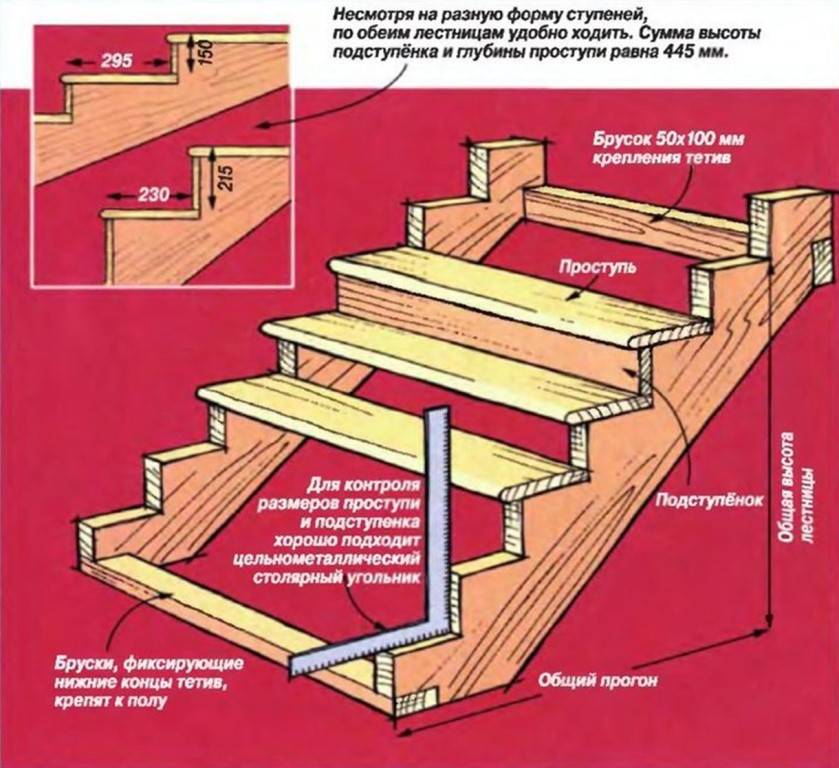

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

• с консольным защемлением ступенек на внутреннем столбе;
• с опорой ступенек на внутренний столб и периметральные стены;
• с консольной опорой ступенек на обсадную трубу;
• с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Металлическая лестница «утиный шаг»

Тем, у кого пространство в помещении не позволяет установить
маршевую лестницу, а пользователи не воспринимают винтовую, будет интересно,
как построить металлическую лестницу со ступенями «утиный шаг».

Свое название лестница получила от того, что ее
веслообразные ступени устанавливаются с противоположных сторон основных
направляющих. При этом на ступень можно поставить только одну ногу.
Передвижение по такой лестнице напоминает покачивание утки. Такая конструкция
оптимальна в случае, если уклон лестницы составляет более 40°.

Каркас лестницы будет идентичен маршевой или винтовой, а вот
ступеням нужно будет уделить больше внимания.

Железные лестницы на второй этаж со ступенями «утиный шаг»
показаны на фото.

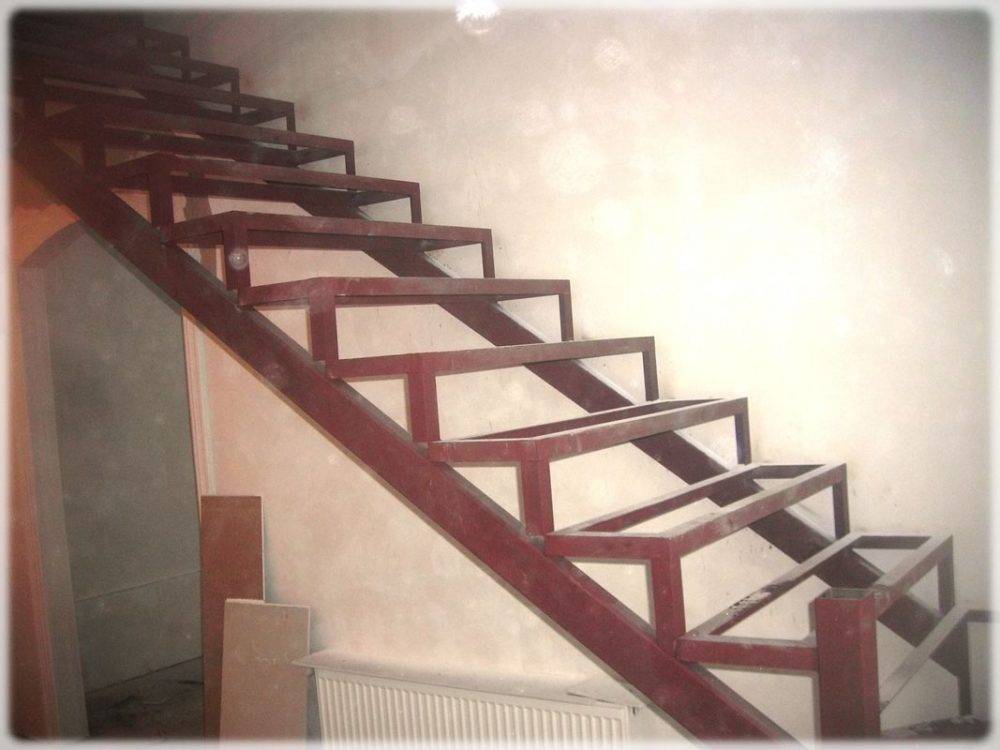

Лестничный марш на косоурах – особенности конструкции

Термин «косоур» обозначает наклонную балку – основу, на которую монтируются лестничные ступени и перила. Существует несколько вариантов создания таких лестниц, но одним из самых простых и надежных остается конструкция, опирающаяся на один – центральный косоур. Конечно, и в этом случае понадобятся предварительные расчеты и чертежи, но основную информацию можно найти в открытых источниках. Более того, требования к ширине, длине и высоте ступеней почти совпадает с требованиями к винтовым и прямым лестницам.

На самом деле монтаж лестницы на косоурах напоминает сборку прямого лестничного марша:

1. На наклонную трубу (швеллер) привариваем опорные кобылки/косынки – это основа для будущих ступенек;
2. К закрепленным косынкам крепим металлические пластины (размеры зависят от габаритов ступеней), по возможности добавьте к металлическому листу дополнительные упоры. Лучший способ крепления металлических деталей – сварка, она обеспечит незаметную, но надежную фиксацию;
3. Создаем ограждение – к металлу привариваем стойки, на которые ложатся перила (простые из уголков или кованные);
4. К несущим металлическим листам с помощью болтов прикручиваем деревянные ступени.

Уклон центрального косоура, как правило, колеблется от 30 до 45°. Наилучший вариант, когда создание лестницы задумано при проектировании дома – в этом случае концы косоура можно забетонировать. Кстати, такой тип лестничных маршей достаточно распространен и нередко комбинируется с другими конструкциями.

Проектирование

При создании проекта лестницы необходимо учитывать несколько параметров конструкции:

1. Длина пролета. Ограничивается 18 ступенями. При этом угол подъема должен находиться в пределах 23–37°. Если с таким углом и имеющейся высотой перекрытия второго этажа длина получается большей, лестница делается поворотной.
2. Ширина пролета. Согласно СНиП, на одного человека должно приходиться не менее 75 см. Оптимальная ширина, таким образом, составляет около 1,5 м.
3. Глубина ступеней. В случае с лестницей общего пользования максимальное удобство эксплуатации конструкции достигается, если этот параметр равняется 30 см. Более узкие ступени делаются, если изготавливается пожарная лестница; угол ее наклона при этом также может быть большим — около 45°. Спускаться по ней, однако, можно будет только спиной вперед.
4. Высота ступеней должна находиться в пределах 15–20 см.
5. Оптимальная высота ограждения — 90 см. Рекомендуемый шаг между балясинами — не более 15 см.

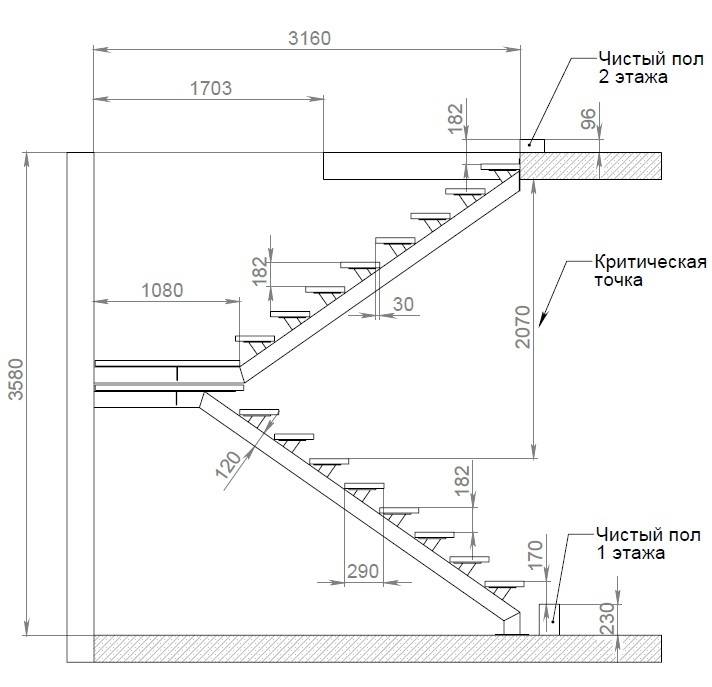

Длина марша и шаг ступеней

Другие детали — вид несущих балок, форма и внешний вид ограждения, материал изготовления проступей, наличие или отсутствие подступенков и т. д. — могут быть любыми. Проект можно составить самостоятельно, пользуясь простыми инструментами и миллиметровой бумагой, или заказать в проектной организации. При создании чертежа своими руками могут помочь специальные программы и готовые проекты.

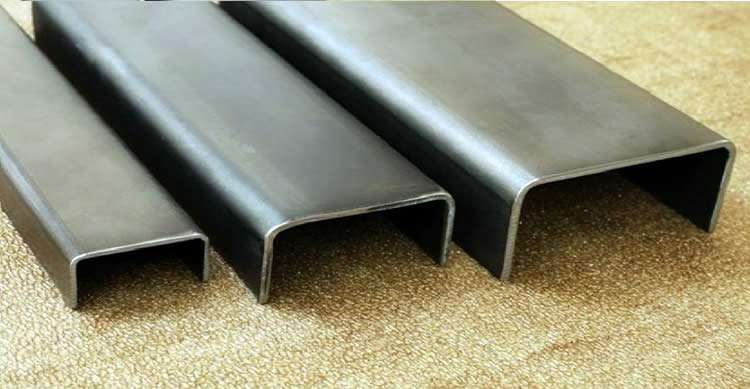

Фото: профильный металлопрокат

На основании проекта подготавливаются необходимые инструменты и материалы. При изготовлении простой конструкции металлической лестницы для дома потребуются:

• сварочный аппарат — если нет опыта работы с ним, лучше выбрать инструмент инверторного типа, так как он наиболее прост в освоении;
• пила и болгарка;
• наждачный круг;
• дрель;
• крепеж (болты);
• металлический профиль (швеллер) шириной 80–100 мм;
• рифленая листовая сталь;
• металлические уголки;
• арматура и стальные пластины.

Если при изготовлении лестницы будут использоваться материалы помимо металла, их также нужно заготовить в нужном количестве.

Изготавливаем железную лестницу своими руками

Для собственноручного изготовления металлической лестничной конструкции более всего подходит маршевой прямой тип. Если же вы профессионально владеете сваркой и у вас есть определенный опыт, тогда вы можете сделать более сложную систему – к примеру, с просветами и несколькими поворотами.

Определившись с видом лестницы, сделав ее проектировочный эскиз, вы можете приступать к монтажу конструкции

Проектирование прямой одномаршевой конструкции

Проектирование прямой железной лестницы с одним маршем происходит так:

• Замеряем расстояние между полом первого и второго этажей — получаем высоту марша.
• Определяем дистанцию между началом и концом конструкции – это будет длина марша.
• Рассчитываем количество ступенек, не забывая о рекомендованной высоте (для лестницы длиной 4,7 метров количество ступеней будет 14-15).

В процессе проектирования необходимо учесть все существующие общепринятые стандарты

Нехитрые расчеты обеспечили нам возможность получить основные геометрические характеристики железной лестничной конструкции.

Процесс изготовления лестницы с двумя косоурами

Итак, для изготовления косоуров нам понадобится квадратная профильная труба. В качестве опоры для ступеней применим железные уголки. Подступеньки и сами ступеньки будем делать из стали в листах шириной 4 мм.

Наиболее распространенной и простой в изготовлении лестничной системой является конструкция на косоурах

Необходимые инструменты

Для монтажа лестничной конструкции своими руками вам следует иметь такие инструменты:

• болгарка;
• сварочный аппарат;
• сверла;
• шлифовальная машина;
• электрическая дрель;
• ножовка по металлу;
• рулетка;
• электроды.

Перед работой необходимо подготовить все необходимые инструменты и приборы

Монтаж железной лестницы: пошаговая инструкция

Весь процесс сооружения конструкции осуществляется в несколько шагов:

• Нарезаем стальные заготовки в соответствии с проектировочным чертежом.
• Делаем узлы для фиксации ступенек – кобылки.
• Свариваем уголки.
• Устанавливаем косоуры.
• Крепим к каркасу ступеньки.
• Монтируем ограждение.
• Лестницу шлифуем, грунтуем и красим.

Перед началом сварочных работ по монтажу металлической лестницы следует составить подробный план предстоящих работ

На начальной стадии работ важно учесть такой нюанс — кобылки для крепления следует изготавливать с особой тщательностью, они должны быть одинаковых размеров без перекосов и неточностей. Их вырезаете из металлического уголка

Для конструкции из 14-ти ступеней необходимо сделать 14 пар кобылок. Между ними необходимо установить крепления, к которым будут фиксироваться степени.

Далее делаем разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Теперь приставляем второй косоур к первому и “копируем” разметку. Свариваем 2-ой косоур с кобылками, сверяясь с уровнем.

Монтаж лестничной железной системы должен проходить с соблюдением всех мер предосторожности и безопасности по работе со сварочным аппаратом

Следующим шагом крепим косоуры к опорной платформе и опорной стойке (последняя крепится анкерными болтами к межэтажному перекрытию). К кобылкам привариваем ступеньки. Затем привариваем огораживание сбоку конструкции.

Если же вы не обладаете навыками сварщика и вам не под силу самостоятельное изготовление металлической лестницы, то для вас предусмотрен великолепный выход – в любое время вы можете заказать готовую металлическую конструкцию в нашем интернет магазине по приемлемой цене.

Фото и стоимость некоторых стильных и красивых лестниц от производителя приведены ниже.

Лестница из серии «Соло» на металлическом каркасе имеет цену 70 800 рублей Металлическая конструкция Модерн имеет современный и стильный вид, ее стоимость 115 800 рублей Конструкции из модельного ряда Элегант обойдется вам всего в 51 тысячу рублей

Преимущества приставной металлической лестницы

Приставная лестница, изготовленная из металла, прослужит Вам долгие сроки. Вы можете производить ряд работ дома, на даче или в гараже, используя ее. Такие лестницы способны выдержать большой вес. Покрасить потолок, достать предметы с верхних полок шкафа, сменить лампу в люстре, – все это можно осуществить за считанные минуты, имея в хозяйстве такой предмет.

Преимущества приставной лестницы из металла:

• Многофункциональный предмет;
• Незаменимая вещь в быту и при проведении профессиональных работ;
• Имеют простую конструкцию и небольшой вес;
• Прочность конструкции;
• Можно сделать ее самостоятельно.
