Проверка тяги
Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.
Цвет огня в топке показывает тяговую силу:
- желтые и золотистые языки говорят о нормальной скорости потока;
- белое пламя и гул показывают, что тяга избыточная;
- темные оттенки свидетельствуют о недостаточной скорости.
Принцип работы и преимущества установки стабилизатора
Как только в дымоотводящей системе сила тяги становиться больше оптимального значения, клапан устройства открывается и снижает давление за счет поступающего из помещения воздуха, и который при смешении с дымовыми газами понижает их температуру. Вследствие этого термическая подъемная сила падает, а при получении оптимального значения клапан вновь закрывается.
Данный способ считается наиболее простым и в то же время довольно эффективным, и который позволяет добиться равномерного горения, энергосбережения и экономии топлива. Также к преимуществам установки стабилизатора следует причислить следующее:
- безопасность эксплуатации дымоходной системы;
- продление срока эксплуатации дымохода;
- снижение уровня выбрасываемых в атмосферу вредных веществ;
- благодаря постоянно приоткрытому клапану стабилизатора увеличивается циркуляция воздушного потока;
- возможность работы стабилизатора, как при естественной тяге, так и принудительной;
- процесс горения топлива происходит равномерно, а дымоход при этом не перегревается;
- при сильных порывах ветра обеспечивается гашение резких перепадов тяги;
- запах гари не проникает в помещение;
- возможность использования старых дымоходных систем с новыми низкотемпературными котлами;
- предотвращение теплопотерь;
- экономия топлива составляет до 15%.
Что это такое и зачем он нужен
Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.
Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.
Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.
Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.
Что влияет на тягу
Причины изменчивости тяги:
- Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
- В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
- В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
- На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

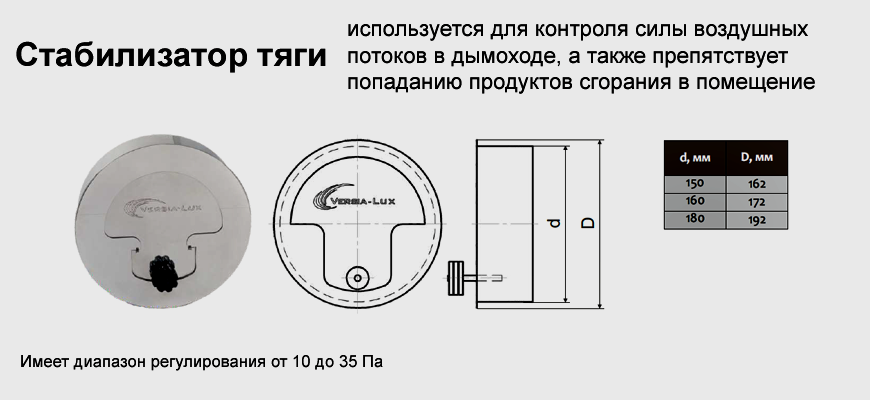

Устройство и принцип работы
Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.
Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.
Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.
Преимущества и недостатки
Преимущества установки стабилизатора тяги в дымоход:
- Увеличивается безопасность эксплуатации отопительного оборудования.
- Устраняются резкие изменения тяги при сильном ветре.
- Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
- В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
- Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
- Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.
Как определить лучший вариант
Выбор конкретного решения зависит от особенности строения дымохода в каждом отдельном случае. Применение таких элементов, как дефлекторы, флюгеры, турбины или дымососы, актуально только при наличии определенных факторов, таких как ветреная погода или невозможность обустройства полноценного дымохода по высоте.
Лучшим решением остается, как и всегда, увеличение высоты дымохода и задействование различных стабилизаторов, которые в сочетании с повышенной тягой смогут обеспечить оптимальную работу котла. В этом случае снижается влияние внешних факторов, и устраняются все возможные преграды для создания естественного тока продуктов горения.
Устройство и предназначение стабилизатора
Стабилизатор тяги — это дополнительная вставка на дымоотвод с заслонкой, при помощи которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Устанавливают стабилизатор тяги только на низкотемпературное отопительное оборудование, где максимальный нагрев выводимых газов не превышает 500 градусов.
Предназначение стабилизатора тяги:
- снижать скорость удаления продуктов горения печи;
- предотвращать образование в трубе обратной тяги и забросы дыма в помещение;
- продлить срок службы дымохода за счет снижения температуры выбросов;
- повысить пожарную безопасность отопительного оборудования на счет предотвращения выбросов искр и пламени из трубы;
- сократить расход топлива;
- повысить КПД печи.
Устанавливают стабилизатор тяги в трёх локациях и только в помещении котельной:
- Первый вариант это выше выводящего патрубка печи на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка составляет 40-60 см.
- Второй вариант – на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
- Третий вариант — показан на схеме.
Рекомендуем ознакомиться: Что такое и правила монтажа коаксиального дымохода для котла
Регулятор дыма это дополнительный вход в дымоотводящую трубу для подсоса воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а второй встроен в дымоход. Заслонка должна точно совпадать с внутренним диаметром патрубка, чтобы в закрытом положении подсоса воздуха не происходило.
Заслонка является главной рабочей частью стабилизатора тяги. Она может крепится к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные заслонки обычно крепят на оси через диаметр. Для предотвращения ее опрокидывания внутрь в нижней части ставят фиксаторы. Устройство монтируют на вертикальную трубу, без наклона. На готовой сэндвич трубе это удобно делать через обычный тройник.
Конструкция современного регулятора тяги
Внешне данное устройство представляет собой некий поплавок небольшого размера, который привязывается к прочной металлической цепочке. Можно сказать, что контроль и регулировка приспособления запросто осуществляется буквально одним движением руки.
Регулятор тяги в разрезе
Если очень сильно передвигать регулятор по отношению к его начальной точки фиксации, можно спровоцировать довольно неожиданные и неприятные последствия. В процессе отопления каждая деталь должна быть под бдительным контролем самого пользователя. Никаких мелочей и нюансов не может быть в этом вопросе, так как от правильности действий зависит безопасность всего дома и людей, которые в нем проживают.
Регулятор тяги для твердотопливных котлов своими руками можно быстро и качественно изготовить даже в своем гараже. Для воплощения этой идеи потребуется минимальное количество расходных материалов и достаточно простой набор основных инструментов, которые есть в каждом доме. Сама работа займет у вас буквально несколько часов.
Конструкция современного регулятора тяги
Механизм будет состоять из таких элементов:
- Сам корпус регулятора, который изготавливается из прочного и надежного металла.
- Головка устройства, выполненная из пластика.
- Гильза, которая производится из латуни или же другого материала, который является термостойким.
- Рычаг из хорошего металла, позволяющий придавать управляющее воздействие.
- Цепочка, прикрепленная к рычагу, послужит для непосредственного управления механизмом.
Регулятор тяги для твердотопливных котлов, инструкция по сбору деталей которого довольно проста, делается самостоятельно без особого труда. Найти элементы устройство достаточно просто — они могут повстречаться даже в вашем гараже. Основная задача состоит в том, чтобы хорошо обточить гильзу. Она должна идеально сесть в предназначенное для нее отверстие, а не быть слишком большой или слишком маленькой. Когда размер гильзы подобран неудачно, начинаются проблемы с управлением подачи кислорода.
С чего начать проверку печи
Дым выходит в доме, а начинать проверку надо с крыши — с дымохода. Если тяга была хорошей, но резко прекратилась, причиной может быть предмет, который перекрыл трубу. Особенно часто это происходит, если над дымоходом нет колпака, а рядом расположены высокие деревья. Механически сузить дымоходный канал может любой предмет: свитое птицами гнездо, выпавший из трубы кирпич, скопление веток, мусора. При отсутствии колпака тяга пропадает также во время сильного ветра. Воздушная масса создает в трубе завихрение и преграждает путь дыму. Он возвращается назад и выходит через задвижки и дверки. В безветренную погоду задымление в доме отсутствует, и уже по этому признаку можно понять его причину.
Из-за чего дымится труба дымохода?
Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.
Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).
Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.
Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы
Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).
Стабилизатор дымохода своими руками
Так как компенсатор утечки тепла в дымоходе имеет простую конструкцию, большинство домашних мастеров предпочитают изготовить прибор своими руками.

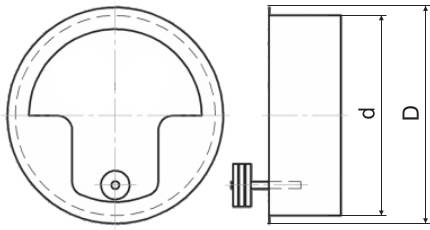

Чертежи
Этапы работы начинаются с подготовки чертежа конструкции. Схему с изображением прибора и деталировкой стоит выполнить в натуральную величину. В этом случае не понадобиться перерасчет параметров, достаточно при помощи маркера перенести контуры на лист нержавейки.
Инструменты, материалы и приспособления
Необходимо подготовить:
- стальной лист толщиной 0,8-1 мм;
- прут из стали сечением 8-10 мм для оси;
- крепежные детали – метизы и хомуты;
- электроинструменты – болгарку, сварочный аппарат, дрель;
- молоток, маркер, пассатижи и ножницы по металлу.
Также следует позаботиться о наличии защитных очков и перчаток.

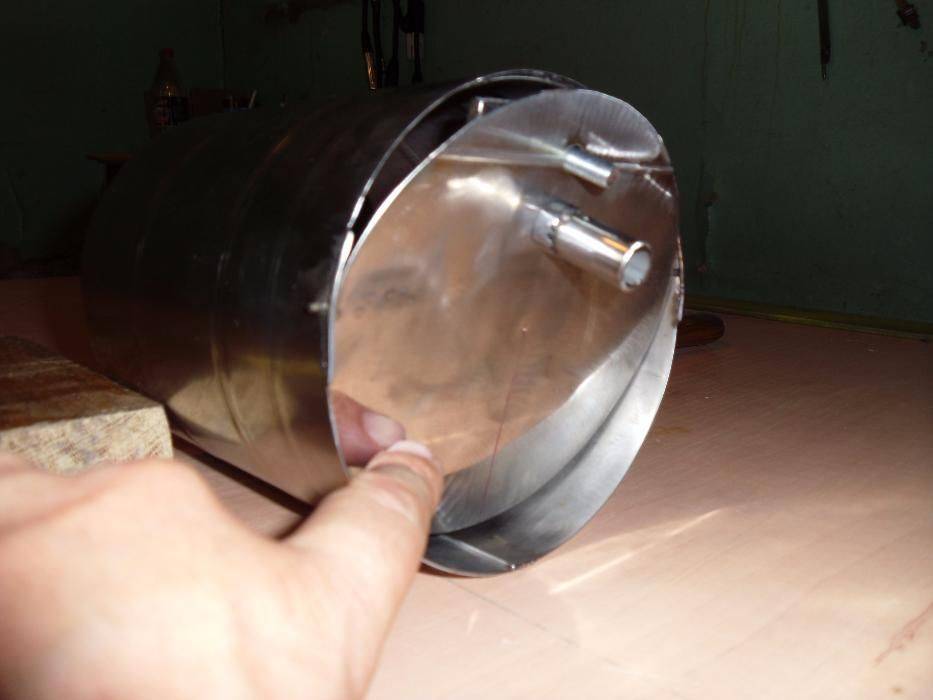

Изготовление стабилизатора
Процесс предусматривает следующие этапы:
- Выкройку деталей переводят на металлическую основу, вырезают заготовки при помощи ножниц по металлу.
- Изготавливают трубу при помощи сварки. Параметры конструкции: длина – 28-30 см, d115 мм, нахлест стыка – не более 1 см.
- Сварные швы зачищают с обеих сторон, выполняют вырез для заслонки на глубину 15% сечения вытяжной конструкции, устанавливают на поворотную ось и фиксируют. Выступающая часть стержня оснащается рукояткой для удобства управления клапаном.
С торцов трубы с отступом 25-30 мм от края выполняют бортики для встраивания в вытяжную систему.
Установка устройства
Монтаж самодельного прибора регулировки тяги выполняется в разрыв дымовой трубы. Устройство фиксируется с помощью хомутов шириной 50-60 мм.
Дымососы электрические
В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.
Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.
Дефлектор для дымохода своими руками
Каждое приспособление обладает уникальными размерами, которые определяются в зависимости от конструкции дымохода. Высота дефлектора зависит от внутреннего диаметра дымохода, данные представлены в таблице №1.
Таблица 1
Внутренний диаметр трубы, мм
| 500 | 400 | 200 | 140 | 120 |
| Ширина диффузора, мм | ||||
| 1000 | ||||
| 800 | ||||
| 400 | ||||
| 280 | ||||
| 240 |
Для собственноручного изготовления устройства необходимо следовать такой последовательности действий:
- Перед тем, как начать сборку приспособления, необходимо снять замеры с трубы дымохода и составить предварительный чертёж устройства.
- Далее следует подготовить макеты всех частей дефлектора. Их можно вырезать из картона.
- Размеры макетов переносятся на металлические листы.
- На четвёртом этапе из металлических заготовок вырезаются детали для будущего устройства.
- Производится стыковка отдельных элементов в единую конструкцию. Соединить части самодельного приспособления можно болтами или сваркой.
- Из металлических полосок изготавливаются фиксаторы для колпака (кронштейны).
- Конусная часть монтируется на колпак устройства.
Собрать дефлектор простой конструкции несложно, это можно сделать своими руками
Виды конструкций для увеличения тяги в дымоходе
Виды конструкций для дымохода
Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.
Увеличить тягу в дымоходе можно, если установить:
- ротационную турбину;
- флюгер;
- электрический вентилятор;
- стабилизатор;
- дефлектор.
Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.
Роторная или ротационная турбина
Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться
Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.
Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.
Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.
Флюгер
Флюгер поворачивается против ветра и защищает трубу от задувания
Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.
Детали конструкции:
- центральная ось;
- фигура;
- роза ветров.
Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.
Электрический вентилятор
Усилить скорость дыма можно с помощью электрического вентилятора
Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.
Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.
Стабилизатор
Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.
Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:
- стабилизирует давление в топке;
- ослабляет избыточную тягу в трубе и улучшает КПД котла;
- защищает помещение от возникновения обратного засасывания дыма.
Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

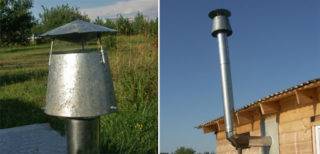

Дефлектор
Дефлектор с разным диаметром насадки усиливает скорость дыма
Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.
Стандартное исполнение предполагает наличие трех деталей:
- верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
- нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
- конусообразный колпак.
Эффективные способы, как увеличить тягу в дымоходе
Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.
Способы измерения
Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.
Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:
- По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.
Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу
Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой
Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.
Причины неисправностей
Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:
- Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
- Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
- Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
- Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.
Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.
Способы усиления тяги
Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:
- Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
- Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.
Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.
Эффективные способы, как увеличить тягу в дымоходе Эффективные способы, как увеличить тягу в дымоходе. Распространенные причины снижения тяги в дымоходном канале и способы и устройства их устранения.
Советы по выбору прибора
В специализированных магазинах есть огромный выбор твердотопливных котлов. И, как ни странно, даже сегодня можно найти модели без автоматики. Большинство таких «древних» устройств оборудованы только гильзой, вмонтированной внутрь теплообменника. Установка регулятора тяги на твердотопливный котёл такого типа обязательна. Это предотвратит повышение температуры до критической и сделает конструкцию более безопасной.
В связи с этим необходимо обращать внимание на наличие в конструкции гильзы и заслонки, поднимающейся вверх. При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:
При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:
- мощность термостата должна соответствовать весу створки для её успешного поднятия;
- возможность регулирования температуры лучше выбирать в диапазоне от +60 до +90°С;
- угла поворота рычага должно хватать на полное открытие и закрытие створки;
- резьба в котле должна соответствовать резьбе регулятора тяги, чтобы свободно скрепить две части вместе.
Процесс отопления с использованием современных механизированных и автоматических регуляторов тяги стал на сегодняшний день легким и удобным
Когда тяги недостаточно
Методы определения тяги
Если у вас нет анемометра, воспользуйтесь одним из популярных методов определения тяги дымохода:
Дым
. Наиболее явный признак отсутствия тяги – это присутствие небольшого дыма внутри помещения, большое количество дыма свидетельствует о высоком риске воспламенения и риске отравления продуктами.
- Цвет пламени. По цвету пламени, можно понять уровень тяги. Если пламя внутри печи имеет белый оттенок и трескается при горении, то тяга очень мощная. Оранжево-красный цвет свидетельствует об отсутствии тяги. Если дымоход выполнен правильно, пламя должно иметь ровный золотистый цвет уходящий в желтизну.

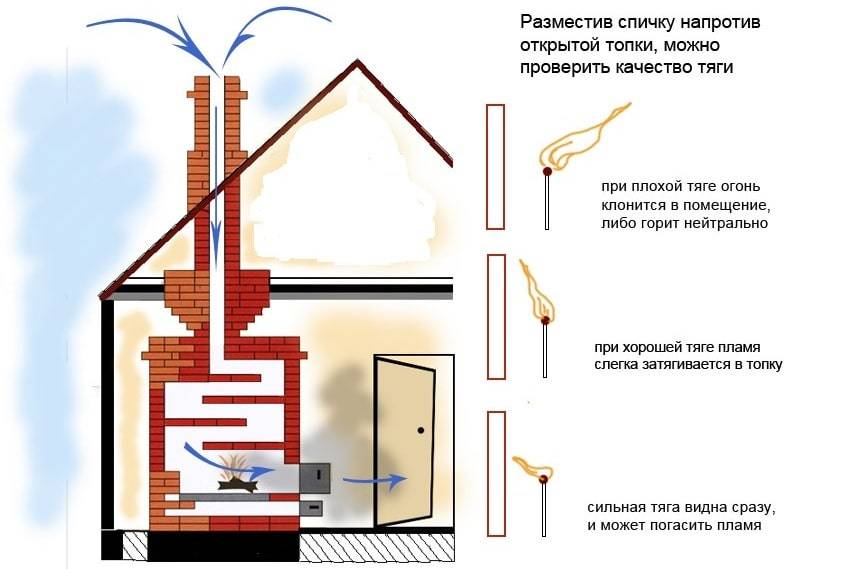

- Со спичкой. Необходимо поднести к нагревателю зажженную спичку. В случае если пламя отклониться к печи значит тяга есть. Если он остается ровным, то вы можете быть уверены, что тяга есть, но средней величины. Когда пламя отклоняется в противоположную сторону от печи, возникает обратная тяга в дымоходе.
- С зеркалом. Еще один способ проверить тяговое усилие в дымоходе, это приставить небольшое зеркало к печи. Возникновение конденсации на поверхности зеркала говорит о том, что удаление дыма затруднено.
Внимание!
Разница давлений на улице и в помещении является основой для создания тяги внутри дымоходного канала. Температура в отапливаемом помещении выше, чем снаружи, а, следовательно, и создаваемое им давление внутри помещения больше. Горячий воздух, подпертый снизу более холодным, выдавливается в зону с более низким давлением, то есть в атмосферу. При замерах, проводимых летом, разница температур наименее разительна, потому тяга будет хуже и результаты измерений могут быть низкими, относительно зимнего периода.
Причины неисправностей
Убедившись, что внутри дымохода недостаточно тяги, необходимо выявить и исправить возможную причину. Профессионалы говорят, что наиболее распространенными причинами отказов дымовых каналов являются.
Ошибка в конструкции
Чтобы сделать выбор трубы дымохода необходимо, ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.
Короткая длина трубы
Длина трубы менее 5 м не оказывает существенной разницы между давлением в помещении и на открытом воздухе, что создает слабую тягу.
Неправильное расположение трубы дымохода
Мастер- печник советует укладывать дымоход вертикально, так как плотные углы держат дым внутри трубы, уменьшая тягу.
Горизонтальные участки большой длины
Если при укладке дымохода не удается избежать горизонтальных сечений, убедитесь, что их длина не превышает 100 см иначе, для этого будет нужен усилитель.
Попадание в зону опоры ветра
Если рядом с домом есть высокое здание, оно блокирует дымоход от ветра, препятствуя нормальному функционированию дымоходной системы.
Метеорологические условия
Зачастую снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не имеет критического значения, потому как все это временные явления.
Причина #1 – конструкция дымохода
- Допущены ошибки в конфигурации.
- Диаметр трубы меньше, чем тот, что нужен для печи выбранной мощности и рекомендован производителем отопительного агрегата.
- При прокладке канала сделаны повороты в 90°, тогда как максимально возможная величина (согласно СНиП) – лишь 45°. В идеале дымоход должен быть вертикальным на всем протяжении. Но иногда этого добиться бывает трудно или невозможно. В этом случае используют тройники и переходы (колено). Если в вашем канале есть хотя бы один переход под 90°, то вам необходимо удлинить трубу на 1 м, если два перехода (два угла), то соответственно – на 2 м. Если вы использовали переход под 45°, то два таких угла – это плюс 1 м в высоту.
- Горизонтальные участки на протяжении рукава либо встречаются слишком часто, либо чересчур протяженные – общая их длина не должна превышать расстояния в 1 м.
- Выбрана не цилиндрическая или круглая форма трубы – слабая тяга в дымоходе с квадратным сечением возникает чаще из-за завихрений, образующихся в углах и мешающих выходу продуктов сгорания. Как правило, квадратные сечения имеют конструкции из кирпича. Подобрать подходящий вариант можно в каталоге.
Наша продукция
Одностенные дымоходы
Двустенные дымоходы
Монтажные элементы
Если у вас дымоход кирпичный и не гильзованный, обязательно загильзуйте его трубами из нержавеющей стали. Данные трубы легко монтируются, имеют герметичные стыки и гладкую внутреннюю поверхность, на которой вероятность скопления сажи минимальна.
- Поддувало слишком короткое – нет притока свежего воздуха.
- Во время гильзования были взяты трубы разного диаметра, в результате на их стыках в больших количествах скапливается сажа, затрудняющая вывод газовых масс.
- Места стыковки труб негерметичны, есть зазоры.
- Отсутствует колпак (зонт, оголовок), защищающий от попадания посторонних предметов и осадков.
Неправильная сборка
Необходимо, чтобы труба выступала над уровнем плоской кровли хотя бы на полметра
Важно и место ее размещения. Если до конька менее 1,5 м, нужно нарастить канал еще на 0,5 м
Общая же длина рукава, начиная от котла, обязана быть более 5 м, но при этом укладываться в строительные нормы и соответствовать рекомендациям, составленным производителем отопительного оборудования.
Дымоход не утеплен должным образом
Если этого не сделать, то отработанные газы будут остывать прежде, чем выйдут наружу, и оседать на стенках трубы в виде конденсата.
Поэтому в зонах низких температур (это чердак, холодный цех, улица) нужно проложить утепленные сэндвич дымоходы из нержавеющей стали. Тогда температура отработанных газов будет выше точки росы, и вероятность образования конденсата будет меньше.
