Как сложить кирпичную печь

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

• предельная масса – 30 кг;
• вместительность – до 12 л;
• стандартный размер – 70x50x30 см;
• средний расход топлива – 1 л/час;
• диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

• труба из стали;
• две металлические емкости;
• стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
5. Приваривание патрубка на верхней емкости.
6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Какие печи из кирпича бывают

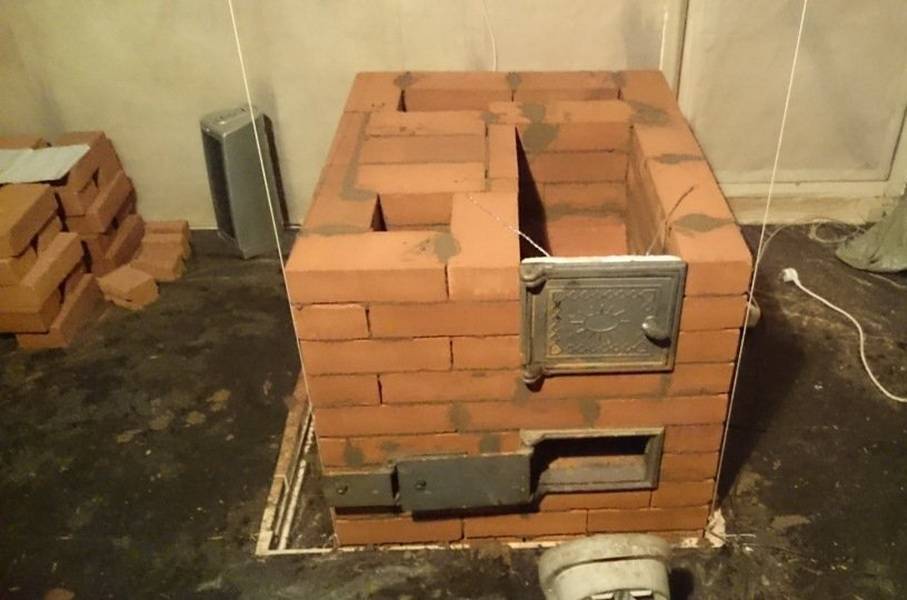

Сложить печь из кирпича — не самое простое дело. Для начала необходима тщательная подготовка материалов, инструментов, планов. Но прежде всего, нужно определиться с тем, какую из многих видов печей вы хотите сделать.

• Отопительные печи. Как понятно из названия, их основная задача — обогрев помещения. Печи такого вида предельно просты, имеют несложную конструкцию и сооружают их недолго.
• Комбинированные печи. Более универсальный тип печей, нежели первый. Они несколько сложнее в строительстве, но обладают не только функцией обогрева помещения. На таких печах можно заниматься приготовлением пищи. В некоторых версиях в них встраиваются даже духовые шкафы.
• Печи-камины. Идеальный тип печи для частного дома или дачи. Обладая непревзойденным внешним видом, они хорошо справляются с отоплением вашего здания. Грамотно построенный и хорошо обработанный камин станет интерьерной изюминкой вашего дома.

Некоторые мастера ранжируют печи не по основной функции, а по форме агрегата: квадратная, прямоугольная, круглый и прочая.

Разумеется, почти любому домовладельцу под силу сделать печь своими руками. Многочисленные схемы и руководства помогут вам сделать это качественно и с минимальными временными затратами. Печь может быть любого размера, формы и предназначения. Однако следует помнить, что главным условием ее успешного строительства будет пожаробезопасность.

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

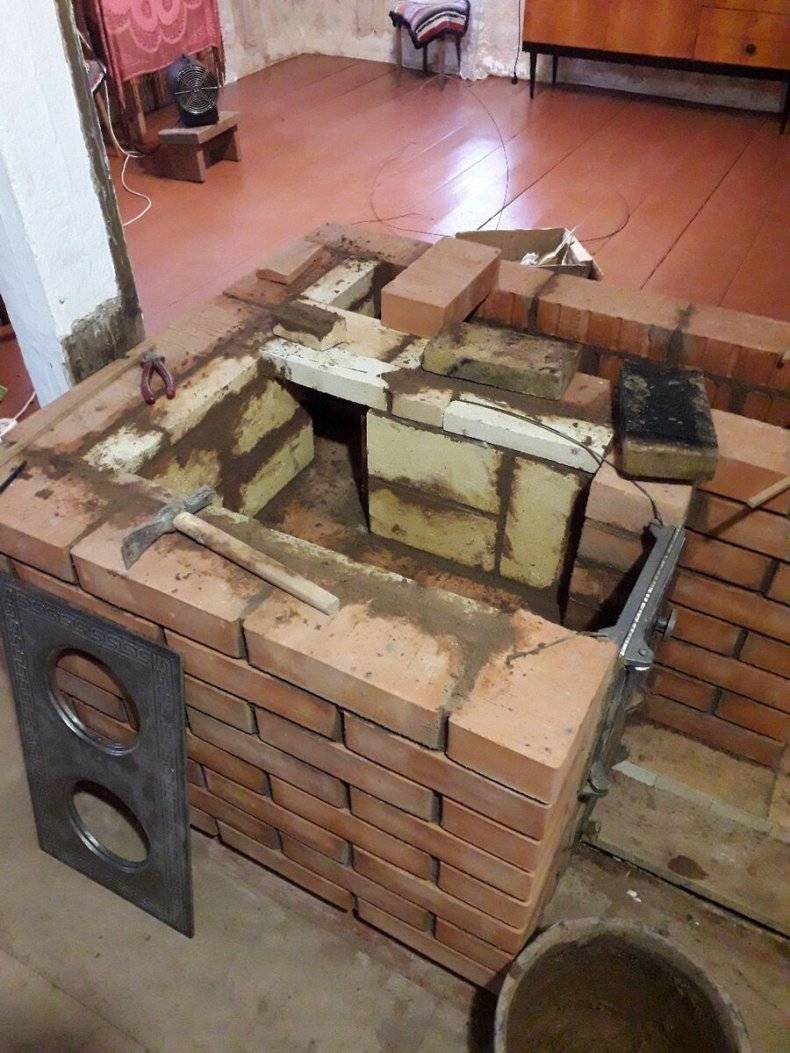

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Разновидности камней

Распределение теплого воздуха и пара внутри парилки происходит за счет каменки печи. Как правило, внутри каменки из кирпича для бани укладывают от 1 до 5 кг камней на 1 м3.

Важными критериями, которыми определяется выбор камней, являются:

теплоемкость, то есть способность накапливать и отдавать тепло в воздух;
температура плавления – или порог, до которого камни могут раскаляться – желательно, чтобы этот показатель был как можно выше;
вес – предпочтительнее, чтобы он был высоким;
прочность – важно, чтобы при нагревании камни не становились хрупкими и не крошились или трескались.

В основном для каменки выбирают такие породы камней, как базальт, кварцит, гранит, диабаз или жадеит (подробнее: “Как уложить камни в банную печь правильно, какие камни лучше использовать”). Каждый из них в большей или меньшей степени соответствует предъявляемым требованиям.

Материалы, которые для каменки нельзя использовать ни в коем случае:

• мрамор;
• ракушечник и доломит из-за наличия магниевых и кальциевых карбонатов;
• известняк – при резком охлаждении водой может выделять газ;
• кремниевые породы – склонны крошиться, и есть риск обжечься;
• руды, содержащие асбест, натрий или серу;
• осадочные породы.

Раствор для кладки кирпичной печи

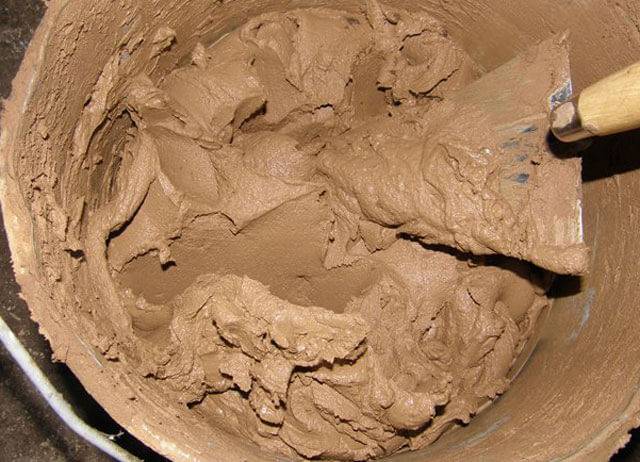

Наилучшим образом сцепление между кирпичами обеспечит раствор из природных компонентов, а именно – из глины. Конечно, оптимально, если раствор изготавливается из того же сырья, что и кирпич, поскольку в этом случае коэффициент расширения при нагреве у них будет одинаковым, а печь в результате прослужит намного дольше. Однако, как правило, не представляется возможным заказать глину, входящую в состав кирпича.

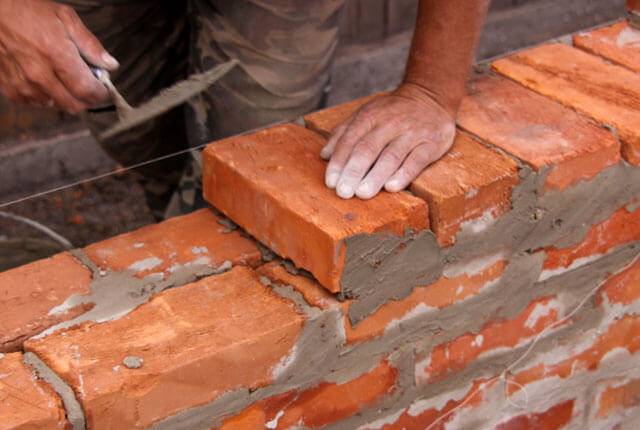

Чтобы конструкция кирпичной печи была достаточно прочной и долговечной, следует обратить внимание на толщину шва – предпочтительно, чтобы она была как можно меньше. Конечно, слишком малое количество раствора просто не даст возможности кирпичу схватиться

Нормативами предусмотрена максимальная толщина шва в 5 мм, а если получится сделать его тоньше, то кирпичная кладка будет значительно прочнее.

Песок для приготовления раствора нужно выбирать по следующим параметрам:

• добавляемый в раствор песок должен быть тщательно просеян;
• размер гранул песка не должен превышать 1 мм, а за неимением такового, в крайнем случае, допускается использовать более крупный материал, с зерном в 1,5 мм;
• песок должен быть чистым, без ила или прочих примесей, равномерного цвета.

Как установить жирность глиняной смеси

Для того чтобы установить степень жирности глины, можно прибегнуть к одному из простых способов, доступных для новичков в строительном деле. А поскольку при этом используются точные цифровые значения, можно считать их достаточно достоверными.

Для теста нужно взять 500 г глины, смешать ее с водой и замесить вручную до получения однородной массы без комков, которая не липнет к рукам.

Отметим, что правильный раствор глины должен быть средней степени жирности.

Способ 1

Нужно взять немного смеси и скатать ее в шарик с небольшое яблоко размером. Его кладут на плоскую поверхность и начинают медленно приминать дощечкой до тех пор, пока не начнут появляться трещины.

По размерам трещин можно судить о качестве раствора:

• если шар развалился полностью без трещин, значит глина нежирная;
• появление трещины на шаре в половину его диаметра свидетельствует о том, что раствор слишком жирный;
• если шарик потрескался только на 0,2 диаметра, значит, раствор подходит для кладки лучше всего.

Способ 2

Из глиняной смеси формируют два шарика, один из которых раскатывают в пласт. Эти две заготовки помещают в темное место на 4-5 суток для просушки. Если на заготовках появились дефекты, трещины, значит, раствор слишком жирный. А вот если они остались в первоначальном состоянии и не повреждены, значит, такую глину можно смело использовать. Можно также бросить шарик с небольшой высоты – если не разбился, значит, раствор хороший.

Характеристики отопительных печей

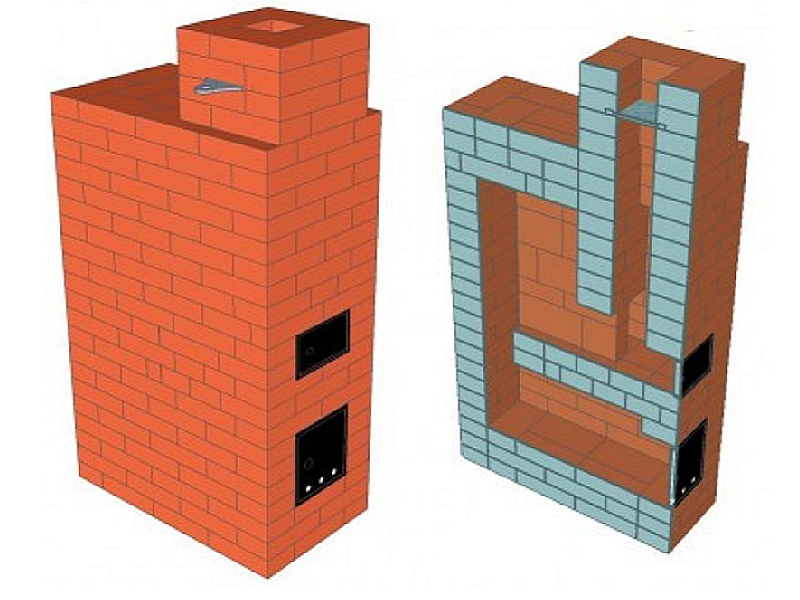

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Обустройство дымохода для кирпичной печи в гараже

Дымоход является самой важной часть во всей конструкции. Лучше всего использовать съемный дымоход, так как летом печь не применяется, и конструкцию можно снять

Для этого подойдет нержавеющая труба, которая выводится на улицу сквозь отверстие в крыше. Важно, чтобы при сооружении дымохода не пострадали перекрытия гаража.

Для соединения печи с трубой верхняя часть печи закрывается кирпичом, при этом оставляется небольшая дыра, через которую будет подсоединена труба. Далее нужно закрыть все имеющиеся щели, проще всего замазать их раствором глины. После стоит утеплить дымоход слоями подходящих материалов, например таким, как базальтовая вата.

Когда конструкция полностью готова, рекомендуется дождаться высыхания печи, а точнее раствора. На это потребуется около двух-трёх недель. Затем нужно проверить тягу, подпалив в основной камере печи небольшое количество бумаги, щепок или другого горючего материала.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

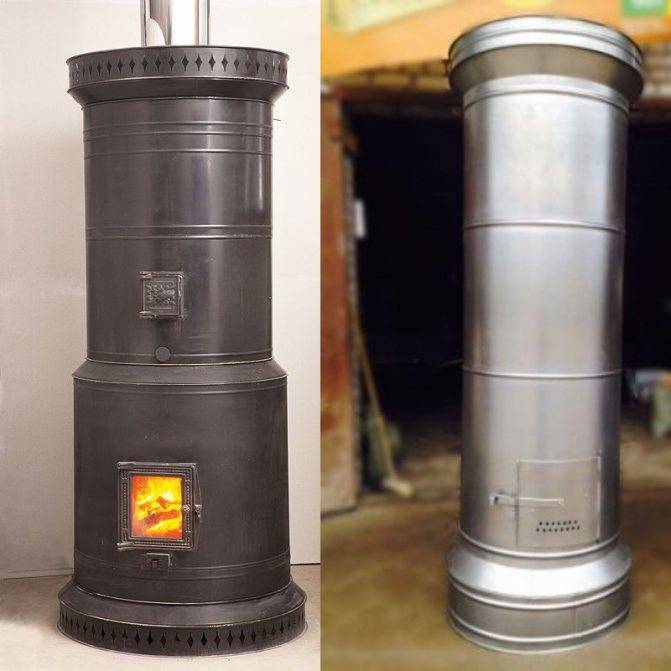

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

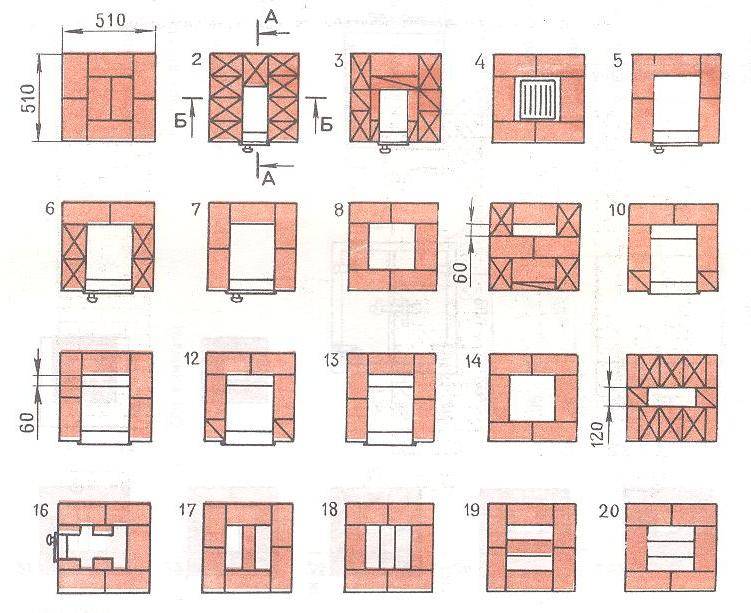

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

• Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
• Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

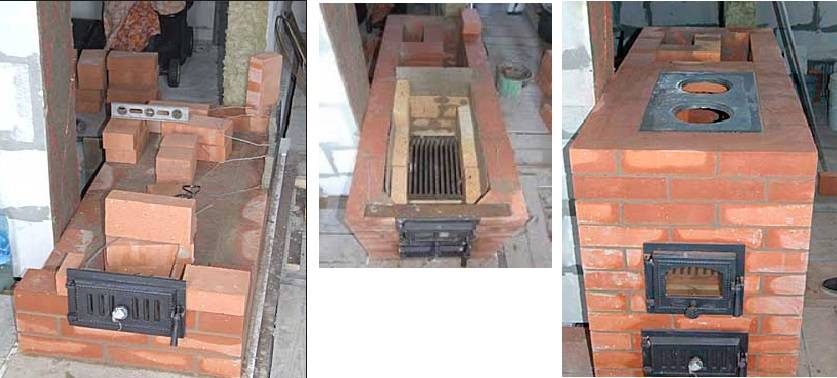

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.
