Откатные ворота из профнастила: инструкция по изготовлению с фото процесса
Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.
Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by
Чертежи и схемы
Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:
- несущую платформу;
- уловители;
- несущие тележки;
- накатной ролик;
- плату, предотвращающую раскачивание створки в момент движения;
- систему автоматики, если ворота решено сделать автоматическими.
Схема откатных воротФОТО: content.onliner.by
Инструкция по изготовлению
Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.
Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:
- из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
- выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
- устанавливаются «банкетки» из арматуры;
- готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.
Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru
Изготовление каркаса производится в следующей последовательности:
- трубы отрезаются в размер согласно чертежу;
- места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
- варится внешний каркас;
- приваривается обрешётка, к которой будет крепиться профлист;
- крепится отделочный материал.
Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua
Сборка конструкции осуществляется в следующей последовательности:
- на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
- привариваем уловители, концевой ролик;
- контролируем положение накатного ролика. Он должен находить на уловитель;
- проверяем геометрию каркаса;
- обшиваем раму профнастилом.
Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:
Watch this video on YouTube
Изготовление ворот из профнастила
Прежде чем приступить к изготовлению ворот из профнастила своими руками, сделайте ориентировочную разметку на местности.
Дальше действуйте по такому алгоритму:
- Выкопайте ямы глубиной от 0,6 до 1,7 метров и диаметром в 20-50 см. Оптимальная глубина равна 1/3 высоты надземной части ворот.
- Зачистите нижнюю часть труб — это можно сделать болгаркой или шлифмашинкой.
- Прогрунтуйте все изделия и покрасьте.
- Дождитесь полного высыхания краски.
- На дне оформите песчаную подушку высотой в 10-15 см. Хорошо уплотните сыпучий материал — удобно это сделать, если в процессе трамбовки слегка смачивать песок водой.
- Установите опоры строго вертикально, приготовьте бетон и залейте им опоры.
- Дождитесь схватывания смеси.
- Отмерьте нужную длину труб для сборки каркаса.
- На каждом конце трубы сделайте срезы болгаркой под углом в 45 градусов.
- Сварите все элементы каркаса ворот из профнастила.
- Углы дополнительно усильте уголками.
- Приварите дополнительно ребра жесткости.
- Временно присоедините каркас готовых створок к опорам — удобно соединить их веревками, под низ подложив кирпичи или бруски для выравнивания горизонтали.
- Сделайте разметку расположения петель — обычно это высота на 2/3 от высоты створок от земли.
- Приварите в обозначенных местах петли.
- Задекорируйте каркас профлистом. Для фиксации листов используйте сварку или оцинкованные болты.
- Навесьте готовые створки на петли.
- Установите притвор, приварите при необходимости декоративные элементы по контуру ворот.
- Установите замок.
Основные достоинства
Профлист – это один из самых прочных стройматериалов, пользующийся огромной популярностью. За счет надежного покрытия материал устойчив к разным негативным погодным явлениям. Огромный ассортимент разных видов металлопрофиля позволяет хозяевам дач и частных домов возводить различные самоделки на свое усмотрение
Во время выбора профиля немаловажное значение имеет вес
На даче
Достоинства материала:
- Стойкость к коррозийным процессам. Это достигается благодаря применению новых современных защитных покрытий. Время эксплуатации ограждения из профильного листа может составлять больше 50 лет.
- Повышенная прочность листового металла. За счет этого въездные ворота могут выдержать высокие механические нагрузки, сильные порывы ветра.
- При наличии требуемых материалов изготовление конструкции ворот из профлиста занимает 2–3 дня.
- Небольшая толщина профнастила делает этот материал довольно легким, поэтому можно произвести самостоятельную установку.
- Простота ухода. За профлистом не требуется специальный уход.
- Доступная цена материала для изготовления воротных систем. Изготовленные калитка и ворота из профнастила своими руками обойдутся значительно дешевле, чем изделия из ковки.
- Экономия на отделке. Профлист не подвергается воздействию ультрафиолета, потому не теряет со временем цвет.
- Возможно строительство ограждения любой высоты, поскольку максимальный размер профильного листа может составлять до 12 м.
- Можно выбрать любую фактуру, рисунок, цветовую гамму с учетом разработанного проекта.
После монтажа
Однако, судя по отзывам на строительных форумах, существуют и определенные недостатки:
- Материал низкого качества не сможет гарантировать перечисленных выше положительных свойств, поэтому приобретать его следует только в специализированных магазинах.
- Низкий уровень шумоизоляции.
- Если толщина профильного листа небольшая, его будет легко повредить ударом тяжелого предмета.
- Появление коррозии неизбежно даже после незначительных повреждений.
Установка запоров
Устанавливаем замок
Если установка автоматики не предусматривается, к створкам снаружи приваривают петли под навесной замок. С внутренней стороны устанавливают поворотную щеколду или задвижку. Ее можно сделать из двух отрезков 20-тимиллиметровой трубы, сваренных с горизонтальными поперечинами створок. При закрывании в них вставляется стальной прут диаметром 14 — 16 мм.
Для жесткой фиксации распашных ворот в закрытом и распахнутом положении внизу створок устанавливают вертикальные стопоры шпингалетного типа. Если столбы пришлось сваривать между собой перекладиной, вверху устанавливают еще пару. Фиксаторы покупают или сваривают из отрезков полудюймовой трубы длиной 20 см, в которые вставляются стальные штыри с загнутыми концами. Они будут входить в трубы, вбитые или забетонированные в грунт.
Завершается сварка ворот из профильной трубы установкой врезного или накладного замка на калитку. При вырезании пазов под корпус на створке и ригель в столбе нужно стараться не оставлять зазоров. Иначе калитка будет бренчать на ветру. Для надежной фиксации устанавливают стопор как на воротах.
После окончания монтажа распашных ворот стоит задуматься об автоматизации, так как пробежки, особенно под дождем, при въезде и выезде быстро надоедят. Необходимые комплектующие найдутся в магазинах, а работу можно выполнить самому, если есть опыт подключения электрооборудования. При надлежащем уходе автоматика длительное время будет обеспечивать комфортабельный проезд.
Виды и типы откатных ворот
Устройство и конструктивные особенности механизмов и способов установки.
По способу открывания:
раздвижные ворота – состоят из двух створок, которые отъезжают в противоположные стороны. Визуально похожи на распашные и сочетают в себе достоинства распашных и раздвижных ворот;
откатные ворота (самонесущие) – состоят из одного полотна (редко двух) которые отъезжают в одну сторону.
Устройство раздвижных и откатных самонесущих ворот
Главное преимущество откатных ворот – для эксплуатации не требуется много свободного пространства. В числе плюсов – возможность подключения автоматики, более современный вид, легкость скольжения даже при наличии снега.
По степени механизации:
ручной откат (механическое открывание ворот). Отодвинуть створку раздвижных ворот абсолютно несложно. Собираясь сделать откатные ворота своими руками, многие отдают предпочтение ручному откату ворот;
автоматический откат. При проектировании и монтаже ворот учитывается необходимость подводки электричества и установка дополнительных механизмов. Автоматика для откатных ворот состоит из: пульта ДУ, электропривода, электрокабеля, фотоэлементов, сигнальной лампы.
По типу направляющих:
подвесного типа. В этом случае направляющая устанавливается сверху, что ограничивает высоту ворот;
консольного типа. Для откатных ворот такого типа характерна установка направляющей рамы внизу конструкции.
Самые простые, это ворота, установленные на рельс (рис. слева). Вариант простой, но не очень удобный, т.к. за нижней направляющей нужен постоянный уход. В противном случае, мусор, попавший в салазки, приведет к соскакиванию роликов, и со временем к повреждению механизма. Более современный вариант устройства – откатные ворота с плавающим рельсом (рис. справа).
Откатные ворота подвесного и консольного типа
Именно о том, как сделать откатные ворота из профнастила на плавающих рельсах и пойдет речь в статье.
Откатные ворота из профнастила своими руками
Пошаговая инструкция по изготовлению сдвижных ворот для дачи и частного дома.
Описание конструкции и работы консольных ворот
Принципиальную схему откатных ворот с нижним расположением консоли можно посмотреть на рисунке.
Схема откатных ворот с нижней консолью
Полотно ворот смонтировано на раме (1) из профильной металлической трубы. К раме приварена несущая балка (2), имеющая специальный профиль, внутрь которого плотно входят роликовые каретки (3). Балка при этом может перемещаться вместе с воротами влево — вправо по кареткам, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для того чтобы разгрузить ворота при полном закрытии применяется концевой разгрузочный ролик (4), входящий и упирающийся в нижний улавливатель (5). В другой части ворот, для фиксации полотна при полном открытии могут тоже использовать концевой ролик с ограничителем улавливателем, но на данной схеме он не виден.
Для того чтобы у ворот не было боковых качений существуют направляющая с роликами (7) и верхний улавливатель (6), фиксирующий полотно в закрытом состоянии. Для избежания попадания загрязнений и посторонних предметов внутрь балки применены заглушки (8). Вся конструкция ворот смонтирована на трех основных силовых элементах: опорном столбе (9), ответном столбе (10) и фундаменте для роликовых кареток (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то они могут быть использованы в качестве опорного и ответного столбов, а если нет, то сооружать их придется отдельно из профильной металлической трубы. Фундамент для консоли в любом случае придется сооружать отдельно.
В откатных воротах достаточно легко реализуется электропривод, который закрепляют между роликовых кареток. Для приведения полотна в движение к его боковой поверхности закрепляют зубчатую рейку. Привод снабжают блоком управления, а также различными устройствами, обеспечивающими безопасность.
Откатные ворота удобно снабжать электроприводом
Раздвижные ворота
Этот тип тоже подразделяется на отдельные подвиды, среди которых можно выбрать подходящий к каждому конкретному случаю. Но почти каждый из них нуждается в свободном пространстве возле изготовленного забора. Потрудиться придется для освобождения места, где свободно сможет перемещаться при открывании ворот их подвижная створка.
Раздвижные ворота могут быть:
- откатными,
- консольными,
- подвесными.
Откатные
Откатные передвигаются по металлическому профилю (двутавр, швеллер и т. д) или стальному рельсу. Такие ворота не являются особенно популярным вариантом, особенно в местности с холодным и снежным климатом. Когда рельс хорошо очищен ото льда, снега и мусора, ворота будут скользить по нему с легкостью. Но во время сильного снегопада или при обледенении створка не сможет двигаться без предварительной очистки. Такие ворота более подходят для регионов, где не бывает сильных морозов и снег кратковременен.
Это важный недостаток конструкции, но единственный. Для нее не требуется большой территории для закрытия и открытия, и в этом ее несомненное преимущество. Придерживающие скобы и ролики устанавливаются на верхнюю часть стойки с той стороны, на которую створка открывается. Также ролики устанавливаются внизу мобильной подвижной створки ворот: с их помощью она и движется по профилю или рельсу, уложенному на поверхность земли.
Подвесные
Подвесной тип раздвижных ворот также не очень популярен для частного сектора: установленный сверху профиль, по которому передвигается подвешенное на него полотно, ограничивает возможную высоту въезда.
Консольные
Консольные можно считать, пожалуй, наиболее удобным подвидом раздвижных ворот. Они могут иметь несколько различную конструкцию, и для каждого конкретного случая выбирается оптимально подходящая. Ворота такого типа жестко закрепляются на балке: она перемещает с собой и створку ворот, передвигаясь в консольном узле. Такие ворота устроены сложнее прочих, но зато они более надежно служат в снежные зимы.
Ведь их створки устроены таким образом, что они не касаются грунта. Дополнительный плюс устройства – отсутствие ограничителя высоты, что позволяет проезжать через них транспорту любой высоты. Конструкция консольных ворот предусматривает монтаж мощных опорных столбов только с одной стороны – с той, в которую при открывании проезда будет сдвигаться мобильная створка.
Консольная балка может располагаться вверху, внизу и посередине. Своими руками раздвижные ворота вполне можно изготовить, если владелец участка разбирается в чертежах, обладает базовыми знаниями в механике и физике, а также навыками подобных работ. Любые консольные ворота можно сделать автоматическими, если оснастить их системой управления и электрическим приводом. Владелец сможет специальным брелоком открывать для себя проезд, находясь внутри теплой машины.
Основные виды
С учетом того, как створка будет открываться, ворота для забора из профнастила делятся на два вида: раздвижные либо распашные. Каждая конструкция из профлиста имеет достоинства и недостатки.
Распашные конструкции из профлиста
Этот вид воротных конструкций из профлиста самый простой для монтажа своими руками. Распашные изделия имеют два несущих столба, куда крепятся створки, оцинкованные металлическим листом.
Вариант ворот и калитки
Установленные гаражные воротные системы можно сделать с открытием вручную либо оборудовать автоматикой. Причем встраивать электрический привод можно для створок изделий любого размера.
Самодельные распашные воротные системы просты в монтаже, но есть один недостаток – требуется пространство, чтобы открыть створки в гараж.
Откатные системы
Наиболее удобными в эксплуатации являются откатные конструкции из профлиста. Их устройство сделано так, что полотно во время открывания отъезжает в сторону, что значительно экономит место.
Откатные ворота
Помимо этого, после монтажа раздвижной конструкции из профлиста отпадает надобность очищать территорию от снега, чтобы открыть створку зимой. Но, невзирая на множество преимуществ, есть определенные недостатки:
- для установки воротной системы потребуется покупка некоторых дополнительных комплектующих элементов для монтажа;
- заливка фундамента производится по более сложной схеме;
- стоимость этих воротных систем из профнастила намного дороже.
Такие воротные системы чаще всего оборудуют автоматикой. Открывать вручную конструкцию ворот из профлиста очень сложно.
Схема движения створки
Складные конструкции из профлиста
Воротная система представляет собой вертикальные створки, соединяющиеся друг с другом и работающие по принципу «гармошки». Створка перемещается на роликах по направляющим вверх. Воротные системы небольшие по размерам, поэтому могут устанавливаться в любой части проема. Но такая конструкция является не очень надежной.
Декоративные изделия
Эти воротные конструкции, как правило, декорируют аркой, разными элементами ковки. Чтобы соорудить красивую модель с художественными элементами декора, необязательно иметь кузнечный опыт и уметь ковать. Все можно купить в магазинах. Для установки кованых деталей необходимы лишь навыки сварщика.
Красивое фото конструкции ворот из профлиста можно посмотреть ниже.
Вариант с ковкой
Ворота из профнастила: виды конструкций
Ворота из профнастила бывают разной конструкции: распашные, подъемные, откатные и другие. Первые являются самыми простыми и надежными. Поэтому в основном их выбирают при обустройстве ворот для приусадебных и дачных территорий. Они включают в себя две части, которые открываются в разные стороны.
Это достаточно удобно для небольших площадей, так как необходимо минимум пространства для открывания. Кроме этого, нагрузка на опорные столбы несущественная. Это благоприятно влияет на внешний вид конструкции. В процессе эксплуатации они могут деформироваться или перекоситься, а из-за небольшого веса листа вероятность этого сводится к минимуму. Также это благоприятно влияет на состояние петлей, на которых фиксируются листы. Они намного меньше изнашиваются, а створки открываются легко без дополнительных усилий.
Еще один вид ворот – это откатные. Их конструкция значительно отличается от предыдущих. Они состоят из одной сплошной секции. Чтобы открыть забор, необходимо ее отодвинуть параллельно всему сооружению. Откатные ворота имеют массу свои достоинств. Например, они могут легко автоматизироваться, при снегопаде для их открытия потребуется минимум усилий, при открытии не требуют дополнительной свободной территории, как перед воротами, так и за ними.
Минусом таких ворот называют тяжелый процесс монтажа. Своими руками его выполнить достаточно сложно, так как необходимо выполнить ряд дополнительных мероприятий. Первое – провести расчеты массы противовеса. Это позволит воротам открываться легко, а в процессе эксплуатации не перекоситься. Второе – для конструкции необходим прочный фундамент, который станет его опорой. Его необходимо заливать перед тем, как возводить сооружение. Третье – процесс сваривания таких ворот достаточно трудоемкий и требует специального оборудования. А если еще сделать их автоматизированными, то точно в данном вопросе поможет только профессионал.
Еще одни ворота из профнастила – это сдвижные. Они очень схожи, как на откатные, так и на распашные. Построены таким образом, включают в себя две створки, но они раздвигаются вдоль самих ворот. Такая конструкция соединила в себе положительные стороны двух предыдущих типов, однако также имеет и свои недостатки.
Прежде чем их устанавливать, необходимо рассчитать противовес
При этом важно не допустить ошибки. В противном случае не избежать перекосов и износа деталей конструкции: роликов, направляющих. Помимо этого, для такого забора необходим не один, а два фундамента
Они должны быть максимально прочными и надежными, чтобы выдержать ворота. Еще одним сложным моментом в обустройстве сдвижной конструкции является калитка. Поэтому и такие ворота своими руками сделать непросто
Помимо этого, для такого забора необходим не один, а два фундамента. Они должны быть максимально прочными и надежными, чтобы выдержать ворота. Еще одним сложным моментом в обустройстве сдвижной конструкции является калитка. Поэтому и такие ворота своими руками сделать непросто.
Если вы решили обустроить забор своими руками, то необходимо правильно выбрать их вид. Это делается исходя из своих сил и возможностей. Как показывает практика, лучше остановиться на распашных воротах из профнастила.
Преимущества профнастила:
Легкость монтажа. Листы по отдельности весят немного, поэтому закрепить их в дверном проёме гаража будет несложно. Не придется и подбирать очень массивные петли. Лёгкие листы выдержат и самые лёгкие и недорогие петли.
Стоимость. По сравнению со многими другими материалами профнастил стоит очень недорого. Причина этому — простой процесс изготовления материала, а также лёгкость транспортировки.
Огнестойкость. Листы профнастила очень плохо поддаются горению.
Отсутствие коррозии. Листы на этапе изготовления покрываются особым составом, которые значительно увеличивает эксплуатационные качества будущих ворот.
Отличный внешний вид. Практически любой гараж, особенно недорогой, будет украшен воротами из профнастила. Можно также подобрать практически любой цвет ворот, ведь профнастил сегодня можно купить любого цвета.
Профнастил очень легко устанавливать, он легки сверлится. Закрепить его очень просто. В будущем за ним будет очень легко ухаживать, его не требуется никак дополнительно защищать или покрывать чем-то.
Недостатки:
- Плохо поглощает шум. Плохо держит тепло.
- Выходит, что недостатков гораздо меньше. Именно поэтому профнастил настолько популярен.
Процесс монтажа ворот
Если Вы уже определились с материалом для ворот и выбрали профнастил, то Вам будет полезно знать, как именно происходит процесс монтажа новых ворот.
Для начала важно разобраться в том, какие ворота вы хотите. Любые ворота для гаража можно разделить на три основных типа
Основы самостоятельного изготовления
Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.
Материалы и инструменты
Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.
Каркас

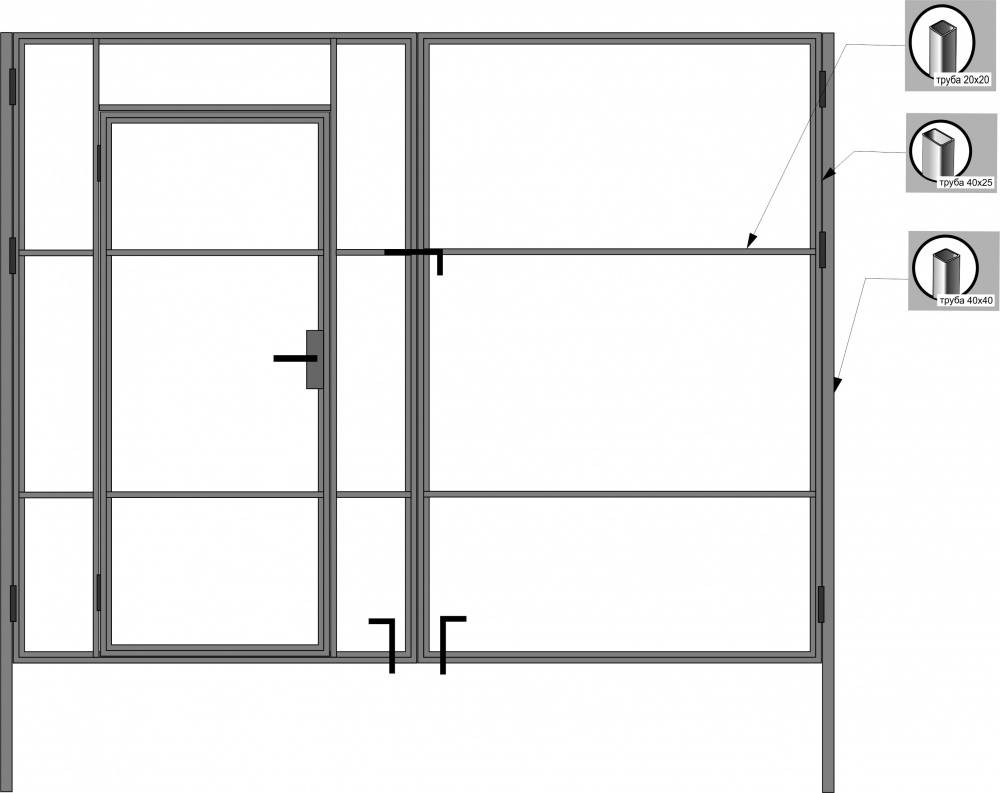

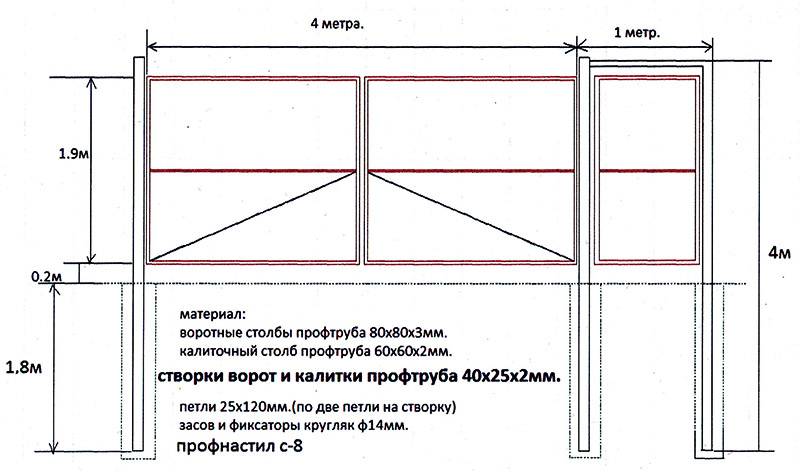

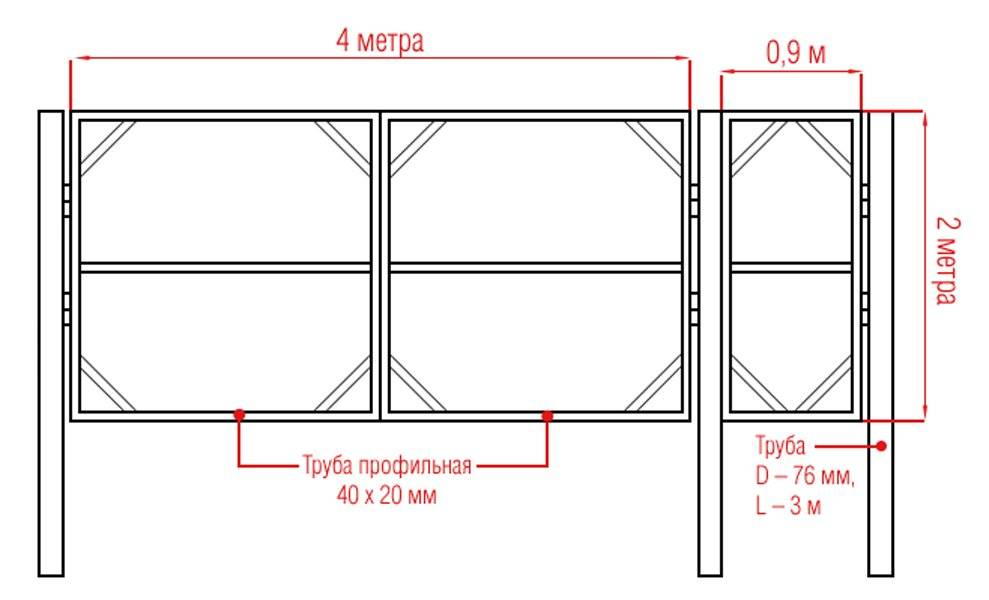

Чертеж каркаса с размерами
Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.
Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.
Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.
Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.
Обшивка
Обшивка готовой конструкции профнастилом
Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.
Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.
Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.
