Монтаж водосточной трубы
Водосточная труба, дополняющая водосток, должна располагаться на расстоянии 8 см от стены (минимум – 3 см). При несоблюдении этого условия защитить стену дома от влаги не удастся. Расстояние от земли до конца сливной трубы – около 30 см. Перед установкой труб нужно удостовериться, что вертикаль — ровная, для чего можно воспользоваться отвесом. Чтобы прикрепить трубу к стене используйте кронштейны. Согласно нормативу, дюбеля для крепления труб должны входить в стену на расстояние, равное 8 см. На практике это условие не всегда возможно выполнить, поэтому иногда глубина отверстий для дюбелей может составлять 5 см. Рекомендуется устанавливать по одной водосточной трубе на каждые 100 квадратных метров стен дома.
Правильно установленная водосточная система не требует в процессе своей эксплуатации никаких доработок и эффективно защищает стены дома от влаги.
Выполняем расчеты правильно
При расчете требуемого количества материалов учитываем следующие моменты:
- Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
- На каждый желоб нужно по одной воронке.
- Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
- Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
- На каждую ветвь труб нужно по две заглушки.
- Понадобятся два верхних и нижних колена для сборки отвода стояков.
- Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
- Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
- Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.
Расчеты для домов с мансардой, верандой проводятся аналогичным способом.
Изготовление отлива для крыши своими руками из пластиковых деталей для канализации
Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.
Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ — «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).
Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.
Правила и этапы монтажа водосточной системы
Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.
Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.
Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.
Наглядный пример по количеству размещенных сливных стояков
Касаемо количества стояков. Максимальное расстояние между ними – 12 м.
- Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
- Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
- Длина свеса более 24 м, монтируются три водосточных стояка.
Касаемо остальных элементов водосточной системы.
- Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
- Количество воронок и сливов определяется количеством стояков.
- Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
- На каждый скат ставиться по две заглушки на лоточную конструкцию.
- На каждый стояк устанавливается по два отвода.
- Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.
Размеры элементов водосточной системы
Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.
Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.
| Площадь ската, м² | Диаметр жёлоба, мм | Диаметр трубы, мм |
|---|---|---|
| до 30 | 90–100 | 75 |
| 30–50 | 100–120 | 87 |
| 50–125 | 120–150 | 100 |
| больше 125 | 150–200 | 110 |
Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.
Подготовка инструментов
Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.
Итак, потребуется:
- ножовка по металлу;
- ножницы по металлу;
- перфоратор для сверления стен под крепление стояков;
- шуруповёрт
- длинный шнур, рулетка, карандаш;
- уровень, отвес;
- плоскогубцы;
- киянка, молоток;
- стремянка.
Это приводит к нарушению защитного цинкового слоя
Планирование и схемы водостока
Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:
- Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
- Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
- Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
- Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
- При расчетах учесть нормы технической документации, СНиП.
Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.
Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки
Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.
При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.
Желоба из стали или алюминия?
В основном желоба изготавливают из алюминия или стали. Особенно практичными считаются стальные желоба, т. к. они обладают устойчивостью к коррозии и перепаду температур, а также более тяжелым весом и устойчивостью перед сильными ветрами. Стальные желоба с покрытием из цинка служат почти 25 лет, а если дополнить их поверхность полимерным покрытием, то срок эксплуатации таких желобов увеличится до 40 лет.
Желоба из алюминия мягче и легче, что является их недостатком, но, в то же время, преимуществом, т. к. их малый вес удобен для работы, в отличие от стального изделия. Алюминиевые желоба рассчитаны на срок службы до 25 лет.
Еще одни материал для изготовления водосточной системы – это ПВХ. Стоимость пластикового водостока на порядок ниже, чем цена изделий из вышеперечисленных материалов. Они имеют небольшую массу, не поддаются коррозии, и выдерживают влияние низких температур (до -50 градусов). Пластичность материала защищает трубы от трещин. Пластиковый водосток способен прослужить 50 лет, но и он имеет недостатки: резкий перепад температур ведет к изменению размеров изделий из ПВХ.
Монтаж водосточной системы на плоской крыше своими руками
Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.
Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:
- Максимальный уровень осадков в месте размещения объекта строительства.
- Эффективную площадь поверхности крыши.
Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.
Один из вариантов готовых решений приведен на нижеследующем рисунке.
Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч
Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.
Монтаж внешнего водостока на плоской крыше своими руками
При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:
| Иллюстрация | Описание действия |
| По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм. | |
| Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши. | |
| Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления. | |
| Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба. | |
| Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб. |
Монтаж своими руками внутреннего водостока для плоской крыши
Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.
При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания
Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:
| Иллюстрация | Описание действия |
| В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли. | |
| Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции. | |
| Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки). | |
| Теплоизоляция стыкуется. | |
| Монтируется разделительный слой и надставной элемент воронки. | |
| Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок. |
Как закрепить вертикальные элементы водостока
Крепление сливных труб лучше всего предусмотреть ещё на стадии кладки стен. Но и после завершения работ никто не запрещает установить крепёж.
Выполняя монтаж, соблюдайте следующие правила:
- Начинайте установку элементов слива снизу.
- Просверлите отверстия в стенах под установку хомутов.
- На самом нижнем хомуте установите колено, имеющее срезанный край, а если слив выполняется в ливнёвку, то используйте обычный элемент водостока.
- Крепление последующих элементов выполняйте на отдельный хомут с шагом не более 1,8 м. В случае если длина элемента превышает 2 м, то необходимо установить ещё один хомут.
Соблюдая правила монтажа, вы сможете обеспечить прочность и герметичность конструкции. При этом водосток получится надёжным и прослужит долгое время. Успехов вам в строительной деятельности.
В каких случаях используется обогрев водосточных труб
Часто при затяжной зиме внутрь водостока попадает много снега, намерзает лед. Образуется пробка, из-за которой оттаявшая вода не может сходить самотеком по трубе, поэтому она переливается через края и, замерзнув, превращается в сосульки. Появляется не только риск порчи, деформации водосточных элементов, но и опасность для жизни людей находящихся вблизи.
С целью антиобледенения и предотвращения такой ситуации внутрь водостока укладывают кабель, который будет греть систему.
Работая от электричества, кабель выделяет тепло. Крепеж проводится уже после установки водослива. Укладывают внутрь желобов, стояков в продольном положении. Фиксация – специальные зажимы из пластика или металла.
Вместе с кабелем в комплекте поставляется терморегулятор со встроенными датчиками температуры влажности, блок питания. С помощью терморегулятора можно контролировать температуру нагрева кабеля с учетом погодных условий: снижать, когда на улице тепло и увеличивать при сильном морозе.
Для улучшения эффекта кабель прокладывают и на свесе крыши. Делают это змейкой, фиксируя хомутами к настеленному материалу.
Монтаж
Установка водостоков своими руками будет правильной, если неукоснительно соблюдать инструкцию. Монтировать будет удобнее, подробно рассмотрев конкретный пример. Согласно примеру, сделать водосток можно после укладки покрытия кровли.
Чтобы собрать наружную систему по такой схеме, потребуются длинные кронштейны для желобов. Крепить кронштейны нужно будет к нижней доске. В нашем примере материал покрытия крыши – черепица. Поэтому здесь достаточно приподнять уложенные в этом ряду элементы покрытия кровли.

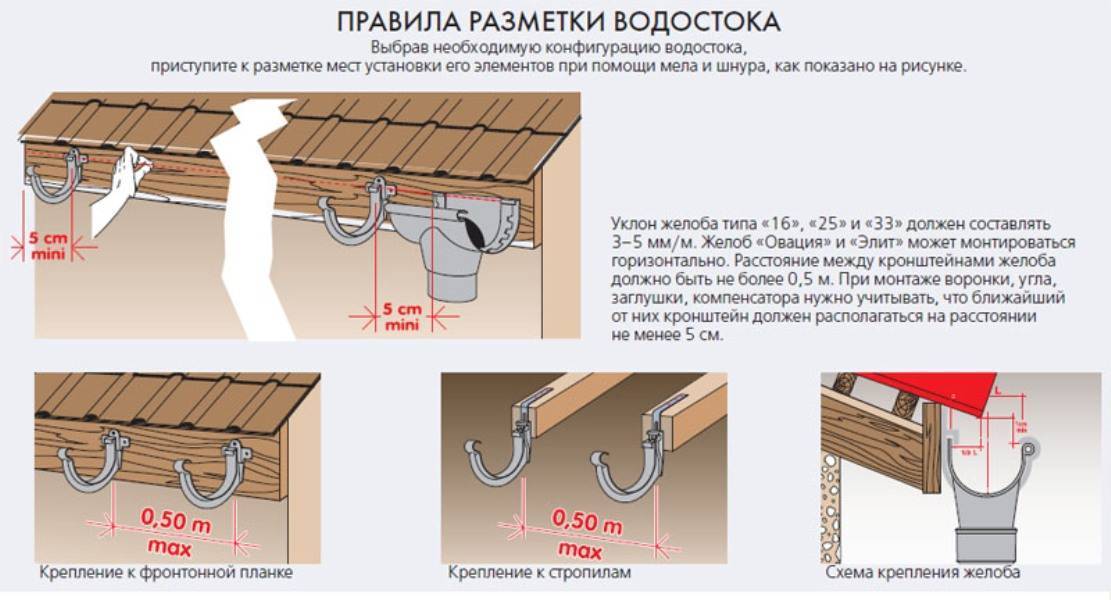

Для эффективности работы водосточной системы кронштейны важно правильно подготовить. Крепеж нужно предварительно примерить. Учтите, что край желоба не должен выступать за линию ската кровли
В идеале между краем крюка и линией ската должно оставаться около 2х см. После примерки следует нанести разметку. Первый крюк в любом случае должен располагаться выше последнего
Учтите, что край желоба не должен выступать за линию ската кровли. В идеале между краем крюка и линией ската должно оставаться около 2х см. После примерки следует нанести разметку. Первый крюк в любом случае должен располагаться выше последнего.
Для примерки первый крюк нужно уложить к месту предстоящей установки. Непосредственно на скат устанавливается правило или обычная рейка. Отмерьте от загнутой части крюка к правилу около двух сантиметров. Отметьте точку сгиба. Условие СНиПа – желоб должен перекрывать край на треть. Найдите точку, отвечающую этому условию. Нанесите на ножку кронштейна метку.
Найдите уклон к водоприемнику. Погонный метр карниза – это около 3 мм уклона. В примере 12 метров водостока, значит 3*12=36. Такой должна быть разница между первым и последним крюками. Начертите линию сгиба. Для этого кронштейны в нужном количестве выложите в ряд и выведите на их ножках наклонную линию. Размеченные крюки пронумеруйте.
Чтобы уклон был соблюден, прикрепите сначала два крайних кронштейна. Натяните между ними контрольную леску. Крепление рядовых крюков производится согласно размеченному расстоянию. Основная работа проделана. Осталось установить желоба и воронку. Проведите еще один этап примерки, но уже к желобу, а точнее к той его части, к которой будет крепиться водосточный стояк.

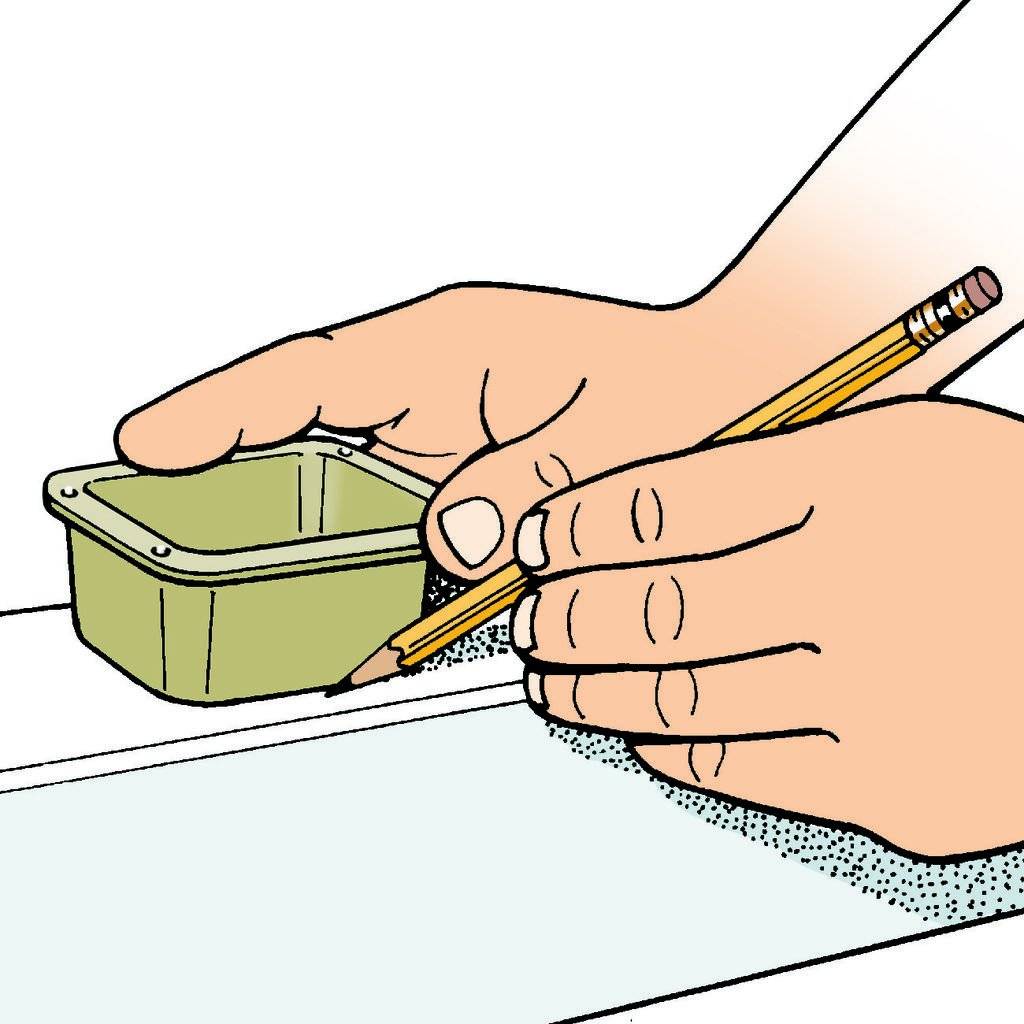

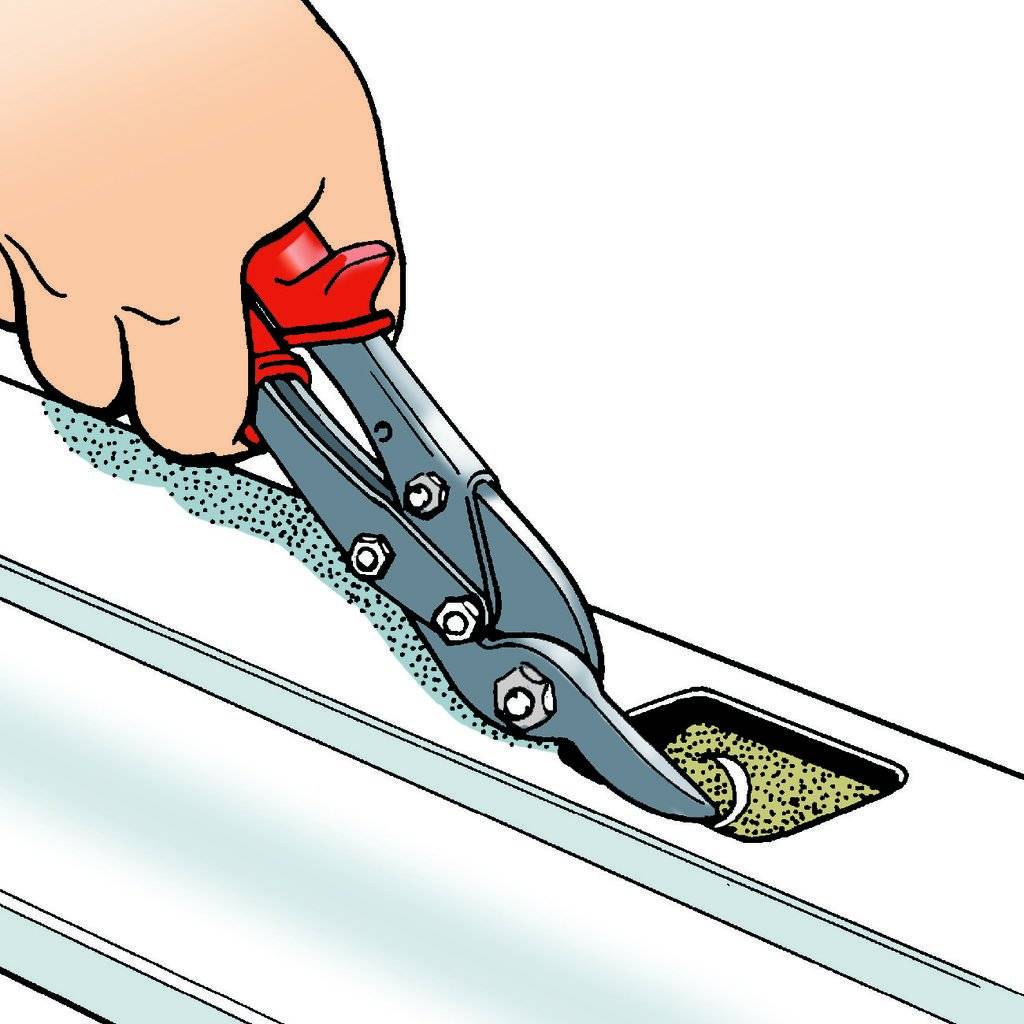

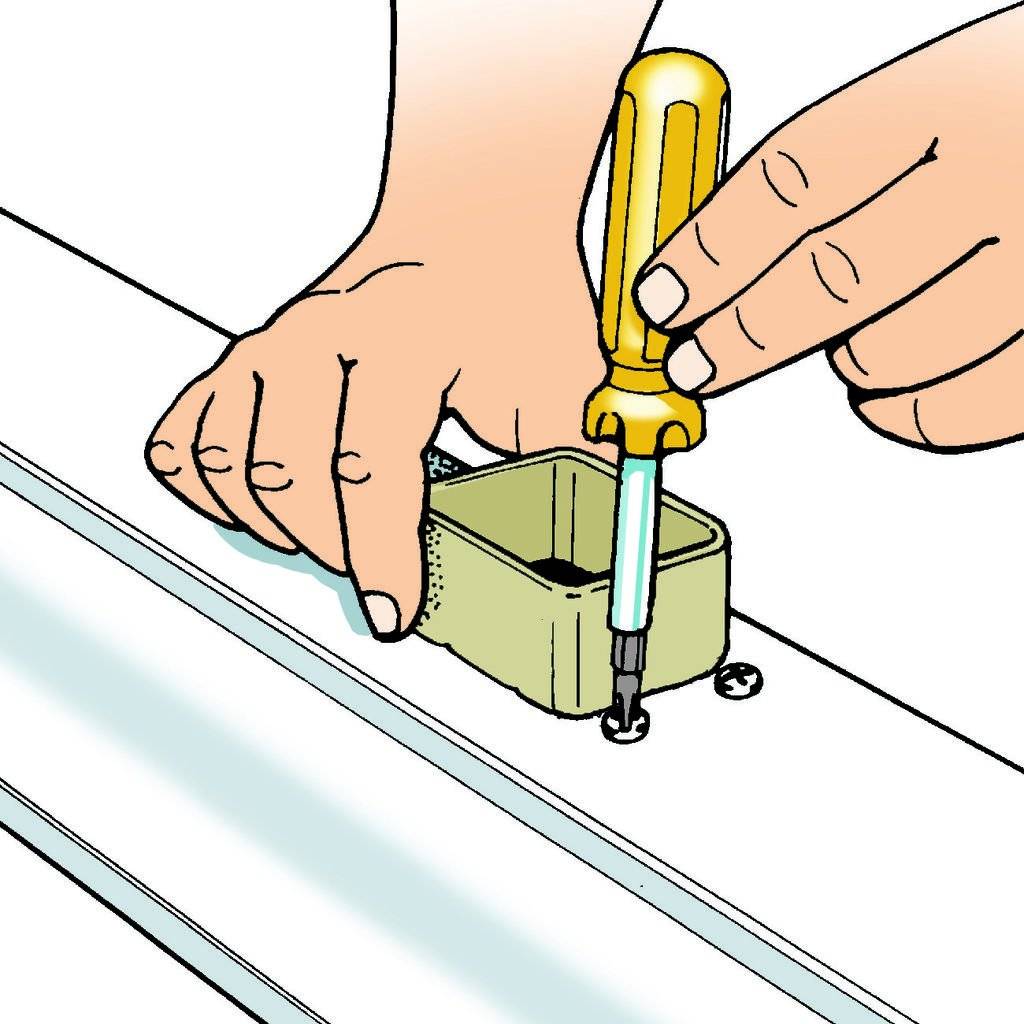

Очертите отверстие маркером, а затем вырубите его в желобе. Для формирования отверстия подойдет ножовка. Инструментом делаются два встречных запила. Края запилов и пробуренного отверстия зачищаются наждачной бумагой. Далее нужно монтировать воронку на желоб и закрепить ее при помощи специальных защелок. Монтировать систему к плоской стене просто, достаточно закрепить ее на крюках и зафиксировать патрубки воронок клеем.
На крыше монтаж системы начинается с желобов с воронкой. Укрепляйте детали желоба с применением соединителей. Желательно, чтобы внутренняя сторона соединителей также была покрыта клеем. Если нужно, то последним этапом будет крепление заглушек. Они нужны для сбора воды со скатных крыш двумя водостоками.

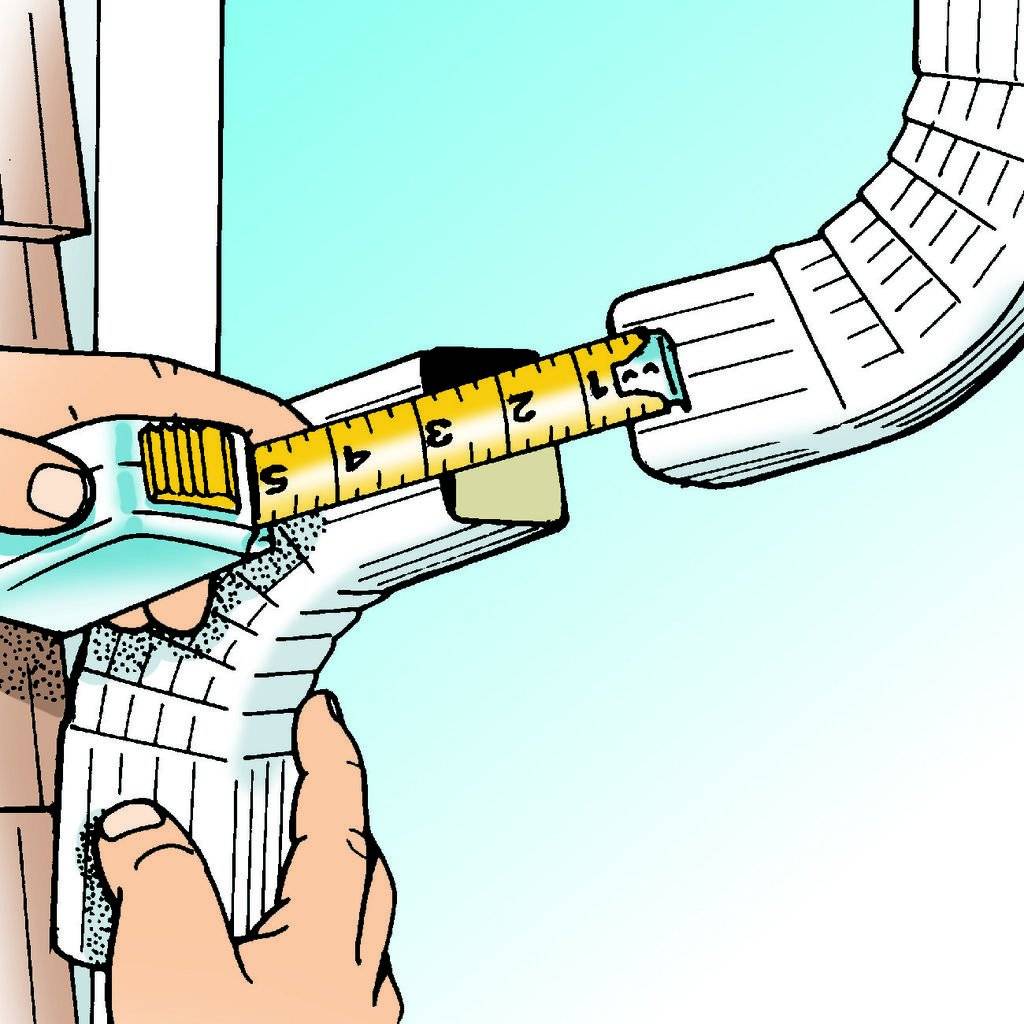

Сборка вертикальных стояков начинается со сборки коленей. Если конструкция сооружения имеет широкий карниз, то этапов будет больше. Здесь снова нужно будет выполнить примерку. Она проводится после присоединения к патрубку воронки первого колена. Нижнее колено приложите к месту установки на стене. Линейкой измерьте расстояние между деталями.
Затем переходите к раскрою соединительного отрезка. Переход от водосборной системы к водосточной может располагаться под углом. Соединяйте детали муфтами с установленными хомутами. Затягивайте хомуты не слишком сильно. Слив к нижней трубе должен быть закреплен клеем.
Слив необязателен, если дождевые воды будут собираться в ливневую систему. Окончание трубы может находиться над водосборным лотком, на расстоянии нескольких сантиметров от поверхности. Чтобы желоба не засорялись мусором, их рекомендуется перекрывать решетками.
Зачем нужен водосток
Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.
Фото — водосток для дома
Преимущества использования водостока:
- Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
- Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
- Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.
Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.
Фото — сток воды с напором
Как подгонять желоба водостока
Подгонять желоба приходится далеко не всегда. Наличие этого этапа зависит от модели водосточной системы. В случае, когда подгонка необходима, удобнее всего делать ее на земле. Закреплять подогнанные части водостока на лобовой части крыши и стропильных перекладинах нужно заклепками.

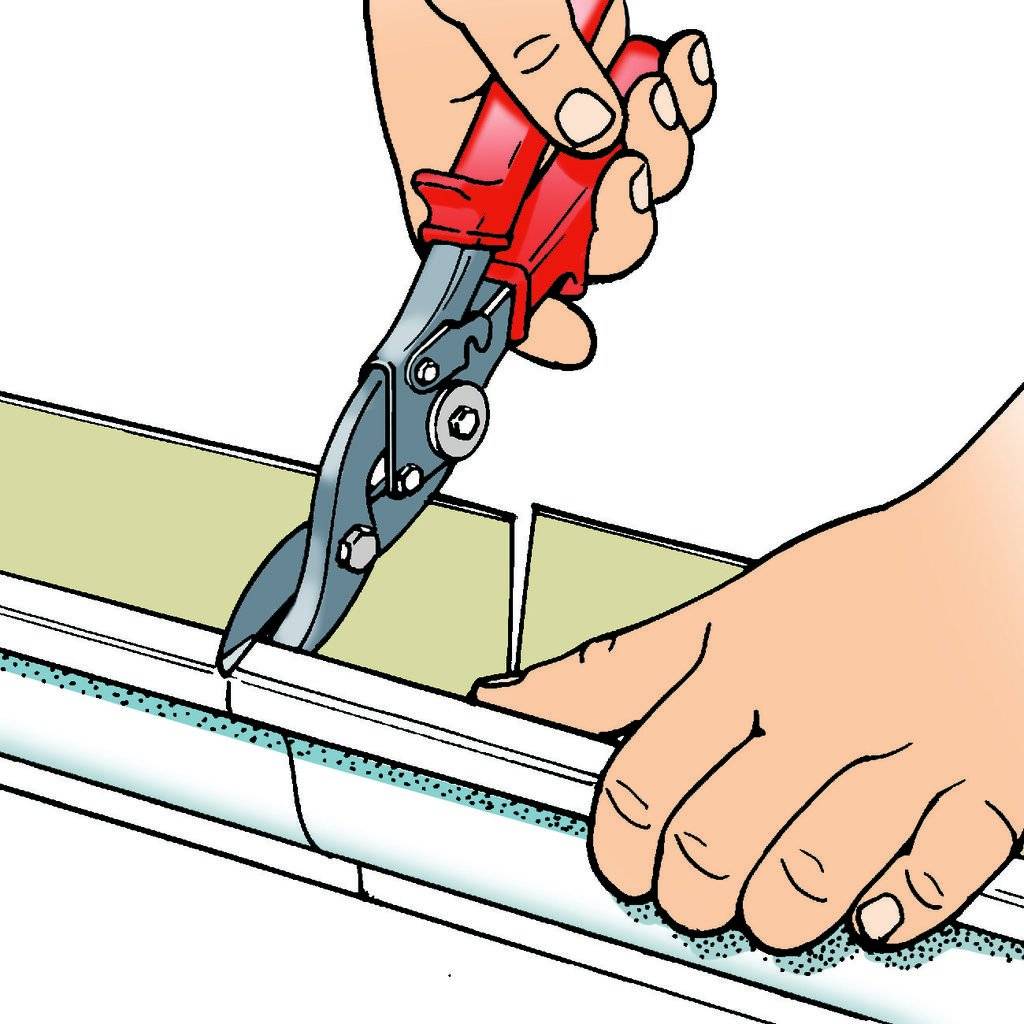

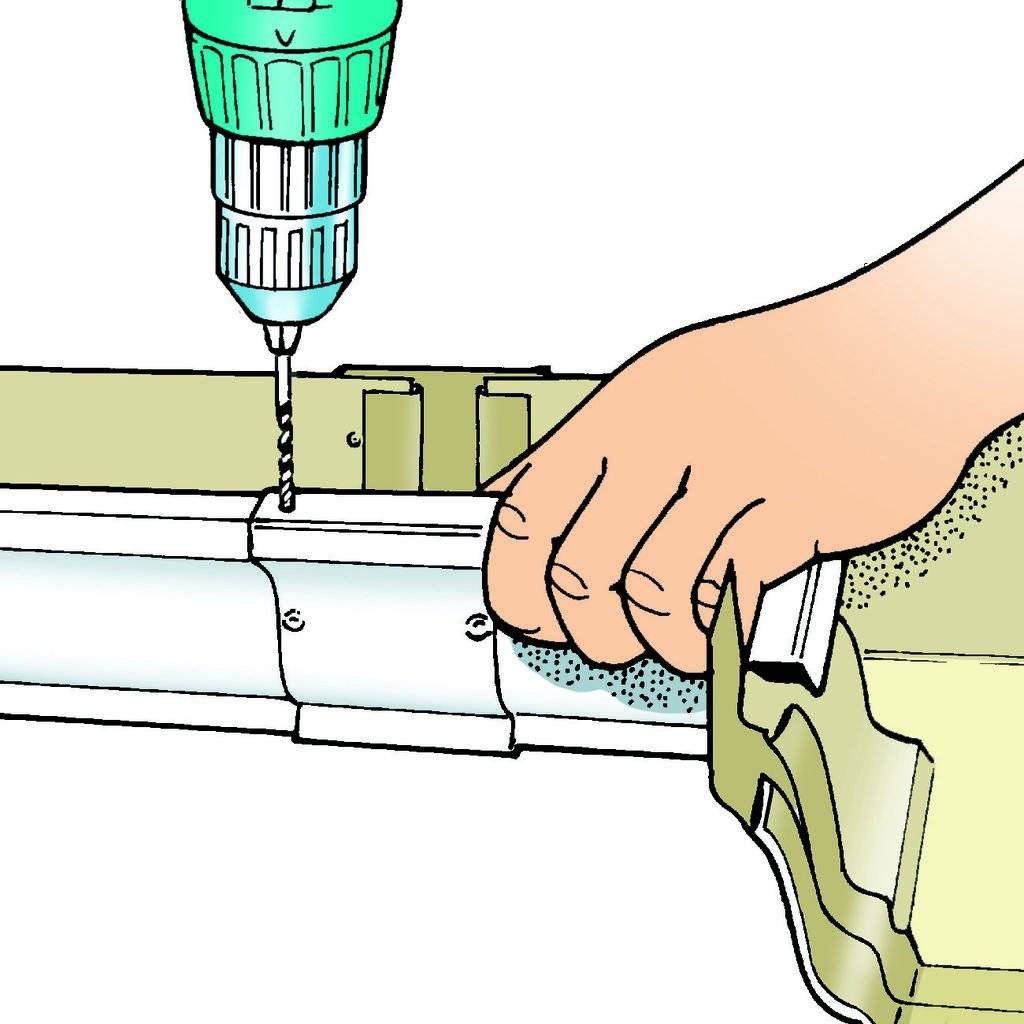

Чтобы порезать желоба в соответствии с мерками, используйте ножовку по металлу или ножницы. Соединять части желобов следует с помощью заклепок. Чтобы получить отверстия в желобах, используйте дрель. В полученные отверстия вставляйте заклепки и, пока их не придавило, закрепляйте заклепки ножницами шток.
Как собрать водостоки своими руками – пошаговое руководство
Отвечая на вопрос, как правильно собрать водосточную систему, следует отметить, что монтажные работы требуют последовательного выполнения всех действий.
На первом этапе работы устанавливают крюки. Эти элементы могут быть короткими, длинными и регулируемыми. Крепление крюков выполняется на нижнюю доску обрешетки, к стропильной ноге или на нее. Каждое крепление выполняется отдельным видом крюка. Проводят расчет угла наклона крючков, в идеале этот параметр равен 3 мм на каждый погонный метр. Крюки нужно разложить рядом, пронумеровать и отметить линию сгиба Используя приспособление для загиба крюков, выполняют отгибание по отметке
При фиксации первого крюка обращают внимание на следующее: внешняя сторона желоба должна располагаться от визуального продолжения крыши на расстоянии не более 2,5 см. Между крюками выдерживают промежуток около 90 см, наклоняя систему на 3 мм на каждый погонный метр крыши
Установка крайних крюков проводится на расстоянии 10-15 см от края крыши. Устанавливая крюки на стропильную ногу или рейку обрешетки, следует выполнить врезание, чтобы совместить поверхности элемента и места крепления. Чтобы вставить воронку в желоб, требуется сделать надрезы Для этого делают отметку карандашом или маркером и делают прорезь ножовкой. Клещами придают воронке соответствующую форму и удаляют заусенцы. Металл в месте среза необходимо обработать краской или составом для защиты от коррозии. Крепить воронку вначале нужно с внешней стороны желоба, а затем зафиксировать специальной клеммой на внутренней стороне. Перед тем, как устанавливать желоба водосточные, нужно поставить заглушку на торцевую часть каждого желоба, прижимая ее руками или подколачивая резиновым молотком
Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка
Очень важно, чтобы составляющие элементы системы были присоединены к желобу до момента окончательной установки водосточной системы на крыше. Соединять желоба между собой нужно посредством соединительных замков, поэтому при установке между торцевыми концами необходимо наличие свободного промежутка около 3 мм
Уплотнительную деталь промазывают герметиком, нанося линии в центральной и боковой части
Затем заднюю часть замка крепят на внутреннюю часть желоба и прижимают всю деталь, двигаясь к внешней части конструкции. Замок защелкивают, фиксируя прижимными деталями. Аналогичные действия выполняют в процессе установки угловых элементов в местах сгиба водосточной системы. В обоих случаях оставляемый промежуток выступает в качестве компенсационного шва, препятствующего разрушению или деформации водостока. Работы проводятся согласно схеме монтажа водосточной системы. Трубные элементы крепятся к стенам посредством хомутов, расположенных с шагом 2 метра, а они в свою очередь фиксируются дюбелями. Стоки следует закреплять не ближе 4 см к стене. Обрезать трубы следует ножовкой, при этом следует помнить, что нельзя делать разрез с более узкой стороны.
Самодельные отливы из канализационных труб
- водосливы из кровельной оцинковки;
- канализационных ПВХ – труб Ø110 мм;
- пластиковых бутылок;
- старых пластмассовых труб диаметром 8—15 см.
Из одной разрезанной трубы выходит 2 водостока
С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:
- Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
- Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
- Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
- Стыковка элементов производится внахлест, после чего фиксируется саморезами.
- Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.
Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:
