Как сделать угол наклона канализационной трубы в частном доме? Таблица и нормативы — расчет своими руками – Обзор

Расчет уклона

Как правило, мерой измерения углов считаются градусы, но при монтаже трубопровода, по СНиПу применяют меру длинны в миллиметрах или даже сантиметрах.

Когда вы знаете угол наклона и длину канализации, которую будете прокладывать, то нужно перемножить оба значения. В итоге вы получите цифру. На эту цифру входное отверстие должно быть выше выходного отверстия.

В десятичных дробях

В справочниках и технической документации, различных руководствах уровень наклона указывают в десятичных дробях, они являют собой соотношение величины снижения уровня стоковой системы в метрах к длине трубы.

Например, угол наклона 0,02, то это значит, что на каждый метр трубы понижение высоты будет два сантиметра.

Если общая длина отвода канализации три метра, то для выяснения наклона трубы, необходимо умножить два на три, в итоге получим, что нижнюю точку нужно будет установить на шесть сантиметров ниже верхней.

В виде соотношения чисел

Угол наклона иногда указывают как соотношение 1, к какому — то числу, приведём пример, 1:20. В этом случае производят деление и получают десятичную дробь.

В СНиП прописан нормальный угол наклона труб на каждый диаметр. От величины внутреннего сечения  труб, зависит заполнение канализационной системы,  трубы установлены под углом, который определён объёмом потока воды.

Наполняемость гладких труб составляет 0,5, а наполняемость для чугунных труб 0,6. Такие показатели подразумевают, что скорость потока воды будет нормальным.

Диаметр трубы равен 40, 50 мм-30 мм (3см) на метр длинны трубы;

Диаметр труб составляет 65-100мм -20 мм (2см);

Труба диаметром 150 мм -8 мм (0,8 или 0,08);

Диаметр трубы -200 мм- 7мм(0,7- 0,07). Самый маленький и допустимый наклон считается 0,005.

Для внутридомовой канализации подходят трубы, диаметр которых составляет 40-100 мм, нормальный угол наклона будет  0,02 – 0,03. Для слива вод от сантехнических приборов есть свои нормы для каждого объекта. Для  канализационных сетей, которые находятся снаружи, подходят трубы диаметром 150 – 200 мм оптимальный и минимальный угол наклона канализационной трубы должен быть 0,005 – 0,008. Для наружных канализационных систем существует и максимальный угол наклона канализационной трубы, и он равен 0,15. При превышении угла наклона больше пятнадцати сантиметров на один метр длинны трубы, то внешняя и внутридомовая канализационная системы будут плохо работать или вообще не будут работать.

Прежде чем начать оборудовать дом канализацией, своими руками, то хорошо изучите все тонкости, точно подсчитайте стоимость материалов, так же посчитайте все углы наклона, сделайте всё инструкциям, чтобы избежать не нужных поломок. Конечно, если будет у вас возможность лучше нанять профессионалов, только выбирайте проверенных специалистов. Надеемся, что данная статья будет для вас полезной.  Удачи и терпения!

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

• Диаметр подбирается исходя из среднего объема стоков.
• Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

• название системы, которая будет проверяться;
• название объекта строительства;
• наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
• информация из проектной документации (номера чертежей);
• перечень открытых прибором на время испытаний и продолжительность проверки;
• данные о наличии или отсутствии дефектов;
• подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Статья по теме:

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.

Монтаж внутренних сетей

Набор сантехники, устанавливаемой в загородных домах, как правило, не отличается от перечня приборов, которыми оборудуются квартиры. Более того, в коттедже возможно установить такие элементы, которые в многоэтажке установить не разрешат. Например, можно сделать бассейн или сауну. Иными словами, внутренние сети в частных домах не менее, а в некоторых случаях, и более сложные, чем в городских квартирах.

По этой причине, монтаж канализации в доме не следует начинать без предварительно разработки проекта с составлением подробной схемы разводки. Неграмотно смонтированная система будет плохо работать и часто забиваться.

Внутренние сети используются для сбора и транспортировки стоков к месту вывода трубопровода из дома. В состав внутренних сетей входят:

• Все санитарные и бытовые приборы, которые требуют подключения к системам канализации. Это раковины, ванны, душевые кабины, стиральные машины и пр.
• Выпуски от приборов.
• Отводные линии – трубы, ведущие от места водозабора до стояка.
• Стояки.

Задаваясь вопросом, как правильно собрать канализацию, стоит сразу решить, будет ли осуществляться сборка труб открытым способом или же их планируется проложить под полом, в стенах и перегородках, а также выбрать материал труб.

Необходимые материалы

Для монтажа канализации необходимо приобрести материалы. В большинстве случаев, домовладельцы предпочитают работать с трубами и фитингами из полимерных материалов. Такой выбор вполне оправдан, так как эта разновидность труб:

• Имеет небольшой вес, то есть доставка их в квартиру и сам монтаж не потребует больших усилий.
• Отличаются прочностью и не подвержены коррозионным процессам даже при работе с агрессивными средами, к которым относят канализационные стоки.

• Монтировать сети из таких труб можно без применения сварочных аппаратов и другого профессионального оборудования.
• Внутренняя поверхность полимерных труб отличается высокой степенью гладкости, поэтому в них реже образуются засоры.

Помимо труб, для сбора внутренних сетей потребуются фитинги – тройники, крестовины, отводы, ревизии. Количество и размеры фитингов определяются схемой канализации. Возможно, также потребуется установка обратного клапана на канализацию, если это предусмотрено проектом.

Монтаж

Итак, если монтируется пластиковая канализация — основные правила монтажа будут следующими:

• Монтируем сети, избегая большого количества стыков и поворотов. Дело в том, что места стыков – это места потенциальных протечек, а в поворотах трубопровода чаще всего образуются засоры.
• Схема монтажа составляется так, чтобы раструбы труб (как вертикальных, так и горизонтальных) были направлены навстречу продвигающимся стокам. Такое расположение труб способствует уменьшению возникновения риска протечек.
• Укорачивание раструбов на трубах запрещается. Кроме того, трубы, имеющие сколы, трещины и прочие дефекты на раструбах должны быть отбракованы.
• Горизонтально расположенные трубы прокладываются с уклоном по направлению к стояку. Величина уклона составляет 2-3% и зависит от диаметра трубы.
• Пластиковые трубы нужно обязательно крепить к стенам, чтобы не допустить деформации. Для этого используются специальные хомуты, которые устанавливают с шагом 50-100 см.

Осуществляя монтаж стояков канализации, не стоит забывать о необходимости наличия в системе фановой трубы. Эта труба, по сути, является продолжением стояка, она выводится на крышу и обеспечивает вентиляцию собранной системы канализационных труб.

Монтаж сетей производится по схеме, если на момент сборки не все сантехнические приборы готовы к подключению (например, еще не куплена стиральная машина), то на отводы труб производится установка заглушек на канализацию.

Информация на заметку

Для определения уровня уклона специальных знаний не требуется. Сложнее будет соблюсти вычисленный параметр.

Но даже если нет желания заниматься вычислениями имеются общие нормативы, которые помогут вам сориентироваться при подготовке и проведении работ, принятые для труб различных диаметров.

Основными являются трубы сечением:

• 110 мм – уклон составляет 2 см на 1 метр.
• 50 мм – уклон 3 см на 1 метр.

То есть, если уклон будет делаться в диапазоне 1,5-3,0 см на 1 м, то перепад от начальной до конечной точки трубопровода будет в пределах нормы.

Какую бы магистраль ни прокладывали, имеется в виду диаметр труб, правильно выполненный уклон данной коммуникации позволит избежать аварийных ситуаций.

Современные материалы позволяют облегчить процесс монтажа при уже готовых углублениях для магистрали с выдержанным параметром уклона.

Чаще всего применяются трубы ПВХ, которые хороши тем, что просто режутся, гнутся, держат цементную стяжку. К плюсам также можно отнести тот факт, что они, благодаря большому ассортименту различных переходников, муфт и пр. совмещаются с другими материалами.

Технология укладки представляет собой отдельный монтаж частей, которые в последующем устанавливаются в подготовленные углубления для единой цельной конструкции канализации.

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

• полиэтиленовая труба с верхним гофрированным слоем;
• пластик;
• чугун;
• асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

• 110 мм – 0,02 или 2 см на 1 метр;
• 160 мм – 0,008 или 8 мм на 1 метр.

Прокладывание наружной магистрали

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

• шнур или веревка;
• два колышка;
• строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

• создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
• выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

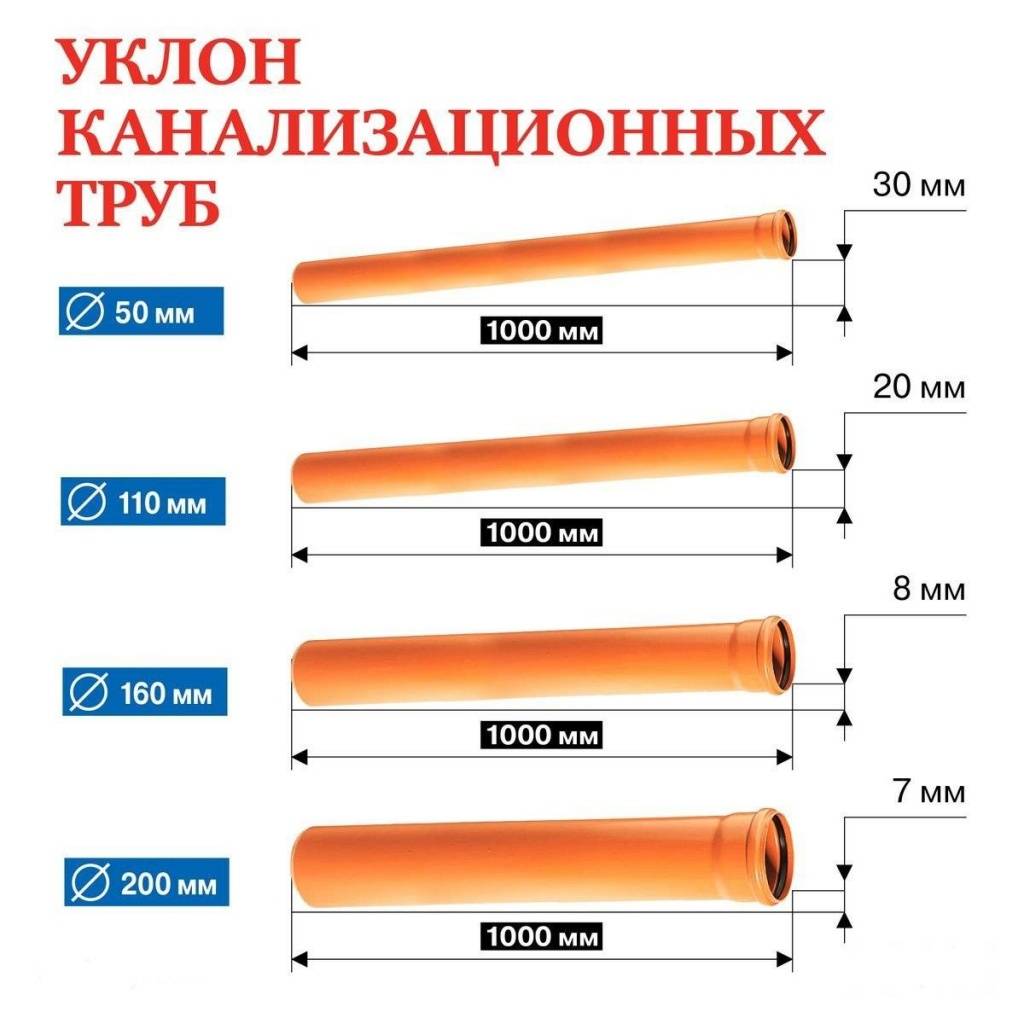

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Какие нормативы нужно соблюдать

Значение подходящего уклона канализации зависит от размера канализационной трубы. Для труб диаметром 50 миллиметров максимальный уклон составляет 3 см на 1 метр трубы. Для труб 110 мм минимальный уклон — 2 см на 1 м трубы.

Чем меньше длина системы, тем меньше важно соблюдение угла наклона. Все необходимые нормы и правила указаны в СНиП 2 04 01

Существует несколько способов добиться нужного уклона канализационных труб.

Особенности внутридомовой канализации

Внутридомовая канализация состоит из труб, сифонов, вентиляционных трубопроводов и каналов, она может иметь специальные средства защиты от затопления. Кроме этого, в ней есть различные муфты, колена, тройники, переходники, прокладки, накладки, звукоизоляция, система крепления, запорные клапаны, заглушки и некоторые другие узконаправленные приспособления, применяющиеся лишь в некоторых случаях.

Существует несколько видов внутридомовой канализации в частном доме:

1. Выгребная яма. Представляет собой яму для слива, дно которой засыпано щебнем и песком. Имеет невысокую стоимость, проста в установке, но при этом плохо очищает отходы, быстро заиливается, загрязняет почву и имеет неприятный запах. Подходит для участков с низким уровнем грунтовых вод.
2. Накопительная емкость. Ее преимущества заключаются в небольшой стоимости и легкой установке, но резервуар быстро заполняется, имеет неприятный запах, обязательное условие ее использования — наличие подъезда к емкости.
3. Септик. Невысокая стоимость, несложная установка, но очищает отходы лишь частично, необходимо наличие дренажной системы и вызов ассенизатора раз в год, фильтрационное поле приходит в негодность через 5 лет.
4. Станция биоочистки. Хорошо очищает отходы, занимает мало места, ее несложно установить, но она дорогая и требует наличия электричества и постоянной подачи воздуха.

Образец проекта внутренней разводки

Сначала необходимо правильно выбрать трубы. Для горизонтальных труб хватает диаметра 50 мм, для стояков — 110 мм. Разводка проектируется с верхнего этажа.

Прокладка наружных труб

Наружные трубы изготавливаются из пластика (полипропилена или ПВХ), имеют диаметр 110-800 мм и классы жесткости SN2, SN4, SN6, SN8, SN10, SN16, SN32. Они гладкие внутри и снаружи. Системы трубопроводов из полипропилена устойчивы к коррозии, вызванной воздействием воды с pH2 до pH12.

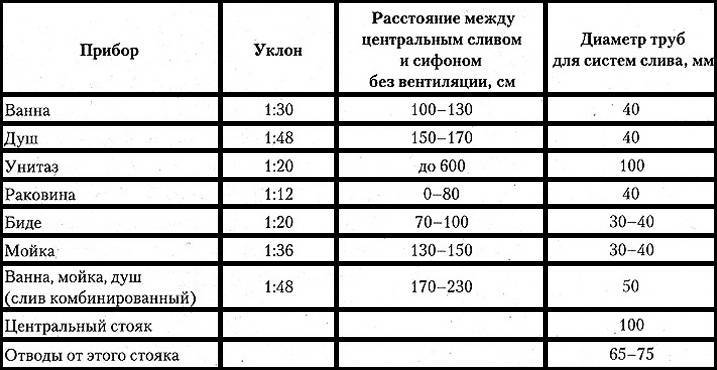

В таблице представлен оптимальный уклон труб для сантехприборов.

Для прокладки наружных труб необходимо выкопать траншею. Для труб диаметром 110 мм минимальная ширина траншеи должна составлять 60 см. Копать нужно, начиная от фундамента дома. На конец трубы, выходящей из сооружения, следует надеть раструб.

Так как засоры чаще всего появляются в местах изгиба трубы, для удобства доступа к местам засорения рекомендуется монтировать специальные окна для ревизии над всеми коленами. Когда вывод из дома будет готов, нужно начать укладывать трубы и соединять их.

После соединения элементов канализации необходимо ее утеплить. Последним этапом будет засыпание траншеи. Ее нужно заполнять слоями высотой по 5 см каждый и утрамбовывать их сбоку от трубы, чтобы не повредить ее. Для засыпки можно использовать только мягкий грунт без камней.

Как прикладывать инструмент

Пузырьковый уровень имеет рабочую поверхность. Обычно она не окрашена, а обработана так, как будто её отпилили циркулярной пилой. Во время работы инструмент прикладывается к проверяемой поверхности этой стороной. Если не правильно пользоваться уровнем, возможно появление погрешности. Для точных работ это играет большую роль.

После прикладывания обращают внимание на расположение пузырьков внутри колбы. Они должны находиться в центральной части колбы

Для точности измерений используется разметка, нанесенная во внутренней части глазка. Пузырек должен располагаться в центре глазка.

Профессиональное проектирование

Кроме того, если владелец частного жилого участка имеет право на ошибку – может проектировать канализацию на свой страх и риск

Для организации даже небольшого предприятия, для составления планов благоустройства городских или дворовых территорий требуются тщательно просчитанные, технически обоснованные проекты, полностью соответствующие всем существующим санитарным и строительным нормам.

Такой проектно-изыскательской работой занимаются специальные организации, имеющие государственную сертификацию на осуществление деятельности подобного рода.

Заказчик при обращении к специалистам представляет им ряд документов, которые лягут в основу технического задания:

• Топографическая схема территории, с которой предполагается отведение ливневых стоков.
• Данные геологических изысканий, содержащие сведения о характере грунтов на участке.
• Общий план застройки.
• Если планируется сброс в централизованную коллекторную систему – технические условия служб водоканала на подключение.
• Санитарные нормы на проведение очистки воды, если предполагается ее сброс в природные водоёмы или на дренажные поля.
• Возможные пожелания заказчика на организацию аккумулирования собранной воды.

Итогом работы проектировщиков становится пакет документов, который включает:

• Общие сведения об обустраиваемом участке и ливневой канализации.
• Подробную принципиальную схему ливневки.
• Масштабированный чертеж-план участка с привязкой мест расположения всех элементов ливневки. По сути – готовая монтажную инструкцию для проведения дальнейших работ.
• Подробную спецификацию необходимого по ТУ оборудования.
• Полную смету на приобретение требуемых материалов и проведение строительно-монтажных и пусконаладочных работ.

Готовый проект ливневой канализации подлежит обязательному согласованию с предприятиями водоканала, органами государственного технического надзора, в санитарно-эпидемиологической службе, службе экологического контроля, ведающей состоянием водных ресурсов.

Только после полного визирования проекта во всех контролирующих инстанциях можно приступать к его практической реализации.

Некоторые проектные организации берут на себя весь процесс согласования разработанного ими проекта.

Процесс проектирования сложен, но мелочей в этом вопросе нет.

Чтобы ливневая канализация полностью выполняла свои функции, чтобы не навлечь на себя штрафные санкции за нарушения природоохранного законодательства, разработку проекта лучше поручить опытным специалистам, квалификация которых не подвергается сомнениям.

Каким должен быть уклон канализационной трубы

Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.

Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:

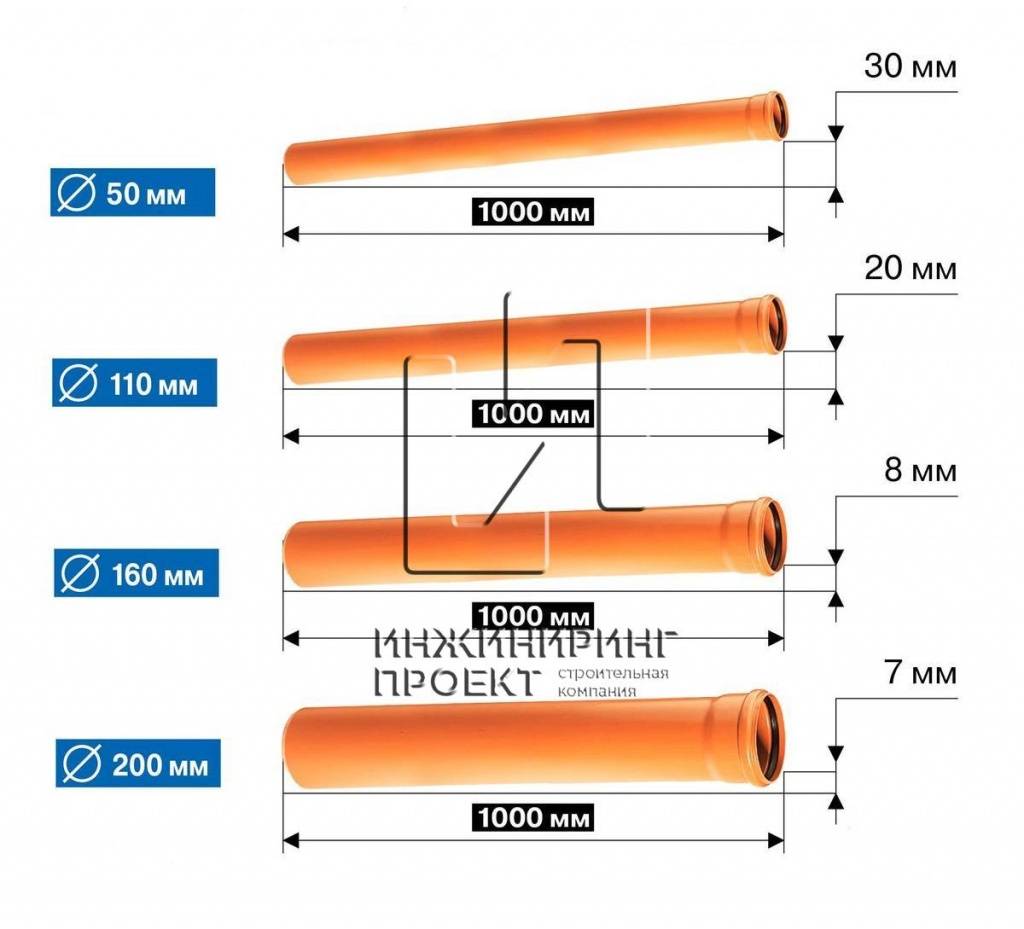

• Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
• Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
• Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
• Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

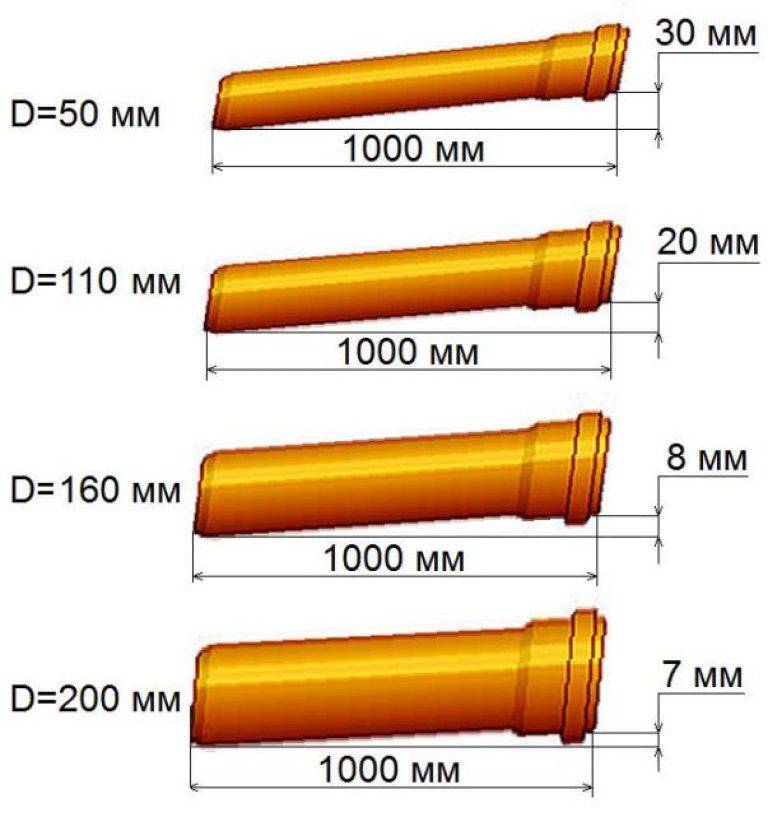

Уклон трубы канализации зависит от диаметра

Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).

Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:

Прибор	Уклон	Расстояние между сливом и сифоном, мм	Диаметр труб, мм
Ванна	1:30	1000 — 1300	40
Душ	1:48	1500 — 1700	40
Унитаз	1:20	до 6000	100
Раковина	1:12	0 — 800	40
Биде	1:20	700 — 1000	30 — 40
Мойка	1:36	1300 — 1500	30 — 40
Комбинированный слив (мойка, ванна, душ)	1:48	1700 — 2300	50
