Как сделать солнечный коллектор для бассейна своими руками: из черной трубы или шланга или покупной: Советы? Обзор

Как гарантировать эффективность?

Есть несколько рекомендаций, которые помогут «выжать» из «солнечной системы» максимум пользы.

1. Самое лучшее место для солнечного оборудования — крыша, но для бассейна это не лучший вариант. Если свободного места около водоема нет, то при установке на крыше надо следить, чтобы оборудование было удалено от него на минимально возможное расстояние.
2. Приобретение одного недорогого коллектора и самостоятельное изготовление второго, аналогичного (по той же схеме), позволит сэкономить средства, но добиться хороших результатов.
3. Если в течение всего дня участок, предназначенный для коллектора, освещается менее 5 часов, то максимальной отдачи от оборудования ждать нельзя.
4. Лицевая сторона солнечной батареи должна быть направлена в южную сторону. Допустимое отклонение составляет 45°.
5. Горизонтальное положение оптимально. Максимальный наклон при вертикальной установке должен быть 30°.
6. После окончания купального сезона из коллектора обязательно сливают воду.

Подогрев бассейна солнечными батареями — способ рациональный, поэтому рассмотреть этот альтернативный метод получения тепловой энергии можно в любом случае. Самый лучший вариант — покупка заводского оборудования, однако если нет желания переплачивать за него очень приличную сумму, то самостоятельная сборка устройства — другой возможный путь.

Чтобы познакомиться с некоторыми потенциальными солнечными водонагревателями для бассейна, можно посмотреть это видео:

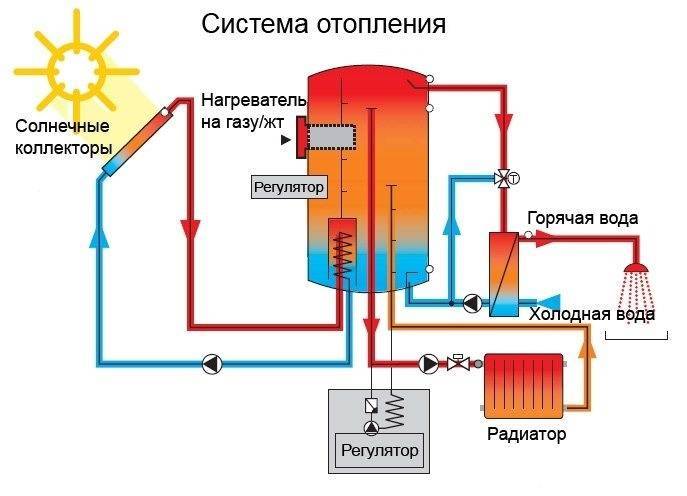

Обустройство системы отопления

Чтобы отапливать здание применяют бойлер на основе косвенного нагрева, подключаемый к коллектору. Кроме того, в качестве дополнительного источника тепла необходимо использовать котел. Он может быть как газовым, так и твердотопливным. Осенью и весной, когда добиться нужной температуры в контуре можно исключительно за счет солнечной энергии, котел можно будет не использовать.

Размер коллектора должен быть максимально большим. Это позволит применять его наиболее оптимальным образом. Размер коллектора должен равняться 0.4-0,45 от показателя площади отапливаемого здания.

Как выбрать устройство для бассейна

В системе нагревания воды для бассейна можно использовать любой вид и конструкцию солнечного водонагревателя. Для того чтобы перемешать воду в бассейне и обеспечить его нормальной циркуляцией, потребуется установка в систему циркулярный насос, что поможет повысить коэффициент полезного действия установки, а для владельца бассейна создаст наилучшие условия для того, чтобы использовать бассейн. Вы можете включить в систему накопительную емкость, а можете создать контур и без нее, но в таком случае в качестве накопителя воды будет сам бассейн.

Основными критериями для подбора водного нагревателя в бассейн являются:

1. Расположение нагревателя для воды, а также его ориентация в пространстве.
2. Разновидность устройства (и его стоимость).
3. Местоположение бассейна (на открытом пространстве, внутри помещения).
4. Объем чаши бассейна (размеры геометрии и глубина).
5. Активность пользования бассейном (насколько периодично и количество пользователей).
6. Период пользования (периодически, по сезонам, круглый год).
7. Нужный режим температуры воды внутри бассейна.
8. Система снабжения бассейна водой (разновидность контура, пропускная способность и остальные характеристики технического характера).

Во время работы водного нагревателя есть вероятность потерять тепловой энергии, которые могут произойти при:

• Испарении жидкости на каждом участке системы.
• Пользовании бассейном (купании людей).
• Выполнении работ профилактического свойства, а также ремонте системных устройств.
• Из-за теплопроводности ограждающей конструкции бассейна и разности температуры воды, воздуха и конструкцию

Итак, если опираться на критерии подбора устройства, условия пользования и с учетом вероятности потерь во время работы нагревателя можно подобрать модель из любой ценовой категории, компании-производителя и на основании реальных отзывов пользователей, которых достаточно в Интернете и технических изданиях.

https://youtube.com/watch?v=4FaHHO6D0iM

Коллекторы для бассейнов заводского производства

В ассортименте представлены гелиосистемы, предназначенные для бытового и промышленного применения. Наибольшей популярностью пользуются следующие производители:

• Intex — компания, выпускающая аксессуары для купания в бассейне и открытых водоемах, и подогрева воды. В частности, налажено производство солнечных гибких коллекторов.
• Azuro — чешская компания, изготавливающая бассейны и все необходимое для их работы. В ассортименте продукции, присутствуют две линейки водонагревателей:
• Azuro Shelter — гибкие гелиоколлекторы, с возможностью установки как прямого развернутого полотна, так и арки. Абсорбируемая площадь 1,84 м².
• Azuro Spiral — пирамидальные коллекторы, с общей абсорбирующей площадью 0,96 м²;
• Kokido Keops — купольный коллектор, предназначенный для нагрева воды в каркасных и сборных бассейнах. Допускается подключение в единую систему 4 отдельных модулей. Гелиосистема справляется с подогревом 40 м³ воды.
• Sunheater — бренд американской компании SmartPool Inc. Гибкий гелионагреватель может устанавливаться на крышу или монтироваться на раму вблизи бассейна. Длина абсорбирующего полотна 6 м, ширина 0,6 м.
• Speck BADU BK — еще одна популярная модель гибкого солнечного коллектора. Гелиосистема увеличивает нагрев воды в бассейне на 10-15°C, после чего автоматически поддерживает температуру. Продукция отличается хорошим качеством сборки.

Описанные модели подходят для бытового использования. В коммерческих целях рекомендуется устанавливать полностью укомплектованные трубчатые или панельные гелиосистемы следующих производителей: Atmosfera, Sidite, Vaillant, SunRain, Viessmann, ЯSolar.

Особенности использования самодельных изделий

Промышленные проточные водонагреватели проходят серьёзную проверку, которая препятствует появлению в продаже бракованных агрегатов, представляющих опасность для пользователей. Изготавливая такое устройство самостоятельно, вы должны чётко понимать, что никто, кроме вас, не проведёт диагностику и не обнаружит неисправности. Если вы что-то сделаете неправильно и вовремя этого не заметите, то вся тяжесть последствий ляжет на того, кто окажется ближе всех к повреждённому агрегату. Поэтому перед первым пуском и каждые 2–3 месяца обязательно проверяйте состояние проводов, контактов и сварных швов.

Не забывайте сначала открывать воду, затем включать ТЭН. В противном случае вода в агрегате закипит, а трубчатый электронагреватель перегорит. В тех устройствах, которые продают в магазине, устанавливают сложный датчик, реагирующий на движение воды и подающий электроэнергию на спираль нагревателя.

Устанавливайте самодельные устройства в таких местах, где активность людей минимальна. Это защитит вас и ваших близких, если по каким-то причинам агрегат даст течь. Теплоноситель в системе отопления находится под давлением до 1 атмосферы, поэтому длина струи через протечку может достигать 1 метра. Вода с температурой 70–80 градусов может сильно обварить (ожоги II степени), поэтому отнеситесь к этим рекомендациям серьёзно.

Проточный водонагреватель можно сделать самостоятельно, однако, по затратам такое устройство обойдётся гораздо дороже покупного агрегата и будет менее эффективным и безопасным. Поэтому самостоятельное изготовление его оправдано лишь в том случае, если вам не подходят модели, которые предлагают магазины.

Разновидности устройств

Нагреватели воды, работающие от солнечной энергии, можно разделить по таким критериям:

• Способу нагревания воды – прямой нагрев (используется одноконтурная система) и косвенный нагрев, при котором используется двухконтурная система.
• Водный нагреватель соединен с накопительным баком благодаря трубам, по которым посредством естественной циркуляции движется вода. Подпитка осуществляется холодной водой по мере того, как расходуется подогретая. В этом способе нагревания в системе циркулирует хладагент, а в накопительном баке есть конденсатор, на котором жидкость, которая циркулирует в закрытом контуре нагревателя, передает энергию воде. Жидкость, в свою же очередь, будет циркулировать в контуре потребителя.
• Способу обеспечения циркуляции – естественная (в этом случае движение воды происходит благодаря разнице температур в водном нагревателе и у потребителя), принудительного типа (выполняется за счет установки циркулярного насоса).
• По типам конструкции (плоские и вакуумные).

Плоские

К достоинствам такого солнечного водонагревателя для дачи отнесем:

• Возможность использования для различных систем.
• Надежность устройства.
• Высокие показатели эффективности.
• Неприхотливость к эксплуатации.
• Длительный срок эксплуатации.

К недостаткам отнесем:

• При повреждении невозможен частичный ремонт, только полная замена.
• Низкий коэффициент полезного действия установки.

Вакуумные

Лучи солнца попадают на трубки, расположенные снаружи, которые и играют роль абсорбера. В медных трубочках, которые меньше по диаметру, нагревается особая жидкость, которая при нагревании начинает испаряться. Пар поднимается наверх, и передает свою энергию воде, которая циркулирует, а после конденсируется и стекает вниз.

К достоинствам можно отнести:

• Возможность использования устройства на протяжении круглого года.
• Высокий коэффициент полезного действия.
• Универсальность в пользовании.

К недостаткам отнесем:

• Малый срок эксплуатации по сравнению с аналогами.
• Подверженность разрушениям из-за воздействий внешних факторов.
• Невозможно использовать в регионах, где наружный воздух имеет отрицательные температуры.

Как видите, у каждого из видов свои достоинства и недостатки.

Средняя стоимость

Из-за того, что большинство жителей планеты пытается перейти на использование в повседневности альтернативных источников энергии для того, чтобы получать тепло, электричество и горячую воду, предлагаем ассортимент товаров достаточно большой. Солнечные нагреватели воды выпускают предприятия РФ и другие производства за пределами. На стоимость солнечного водонагревателя для дома и его установку будет влиять компания-производитель и страна изготовления, тип конструкции (вакуумный или плоский), а также комплектация поставки и регион, в котором будет осуществлена покупка.

Самый дешевый вариант будет стоить 155 000 рублей, и за такую сумму у вас получится купить «Солнечный водонагреватель для бассейна» от Интекса (Китай), с такими техническими характеристиками – размер 1.2*1.2 метра, предназначается для использования с фильтр-насосом, производительность которого не больше 9400 л/час, а вес 3.7 кг.

Водонагреватель, работающий от солнца под названием «ДАЧА-ЛЮКС» (производство Россия), имеет объем в 125 литров и будет стоить 29 000 рублей. В комплектации поставки есть накопительный бак, комплект трубок вакуумного типа (15 штук), а также контроллер. Площадь поглощения составляет 2.30 м2. Установка германского происхождения для снабжения горячей водой «АuroSTEP plus» можно купить за 195 000 рублей, а в полной комплектации за 455 000 рублей. За такую сумму вы получите системы снабжения горячей водой, которая полностью исключает возможность закипания, а также нагреватель для воды с емкостью от 150 до 350 литров и от 1 до 3 солнечных коллекторов.

Установка имеет регулятор управления и дополнительный нагреватель электрического типа. Как видно из цифр, приведенных выше, разброс по стоимости достаточно большой, поэтому каждый покупатель (пусть даже и потенциальный) может выбрать такое устройство, которое будет отвечать предъявляемым требованиям и подходящим по стоимости.

Принципы выбора батареи

Выбор солнечного коллектора в первую очередь зависит от типа бассейна (открытый или закрытый) и сезонности его использования.

Пирамидальные и гибкие – недорогой и практичный вариант для открытого летнего бассейна. Если закрывать чашу тентом на ночь, можно существенно снизить теплопотери и ускорить дневной прогрев воды до комфортных температур.

Панельная гелиосистема поможет раньше начинать и позже заканчивать купальный сезон в бассейне на открытом воздухе и под крышей. Но в холодное время года ее КПД заметно снижается.

Вакуумный – оптимальный выбор для закрытого бассейна. В теплый сезон система будет поддерживать требуемую температуру воды в чаше, в зимнее время сократит на 30-40% общие затраты тепла на обогрев бассейна.

Выбирая коллектор, важно правильно рассчитать его мощность и общую площадь. При этом учитывается:

• тип бассейна (открытый/закрытый);
• тип коллектора и сезонность использования;
• место для размещения (открытая площадка рядом с резервуаром, крыша террасы или иной постройки), расположение панели относительно солнца, угол наклона;
• оптимальная температура воды в резервуаре.

Площадь панели рассчитывается индивидуально. В целом, для закрытого искусственного водоема этот показатель должен составлять 50-70% площади чаши, для открытого – 70-100%. Мощность циркуляционного насоса выбирают исходя из рабочих параметров и количества нагревателей в гелиосистеме.

Общие сведения

Подогрев воды в бассейне

Решить данный вопрос можно банальным подогревом при помощи электрических тэнов. Но этот процесс принесёт немалые финансовые траты.

Типы коллекторов по температуре нагрева среды

• Маломощные системы, нагревают воду до 600С. Подходят для обеспечения хозяйственных нужд.

• Коллекторы, достигающие мощность нагрева среды до 900С. Обеспечивают хозяйственную деятельность и для отопления помещений.
• Контуры с мощностью нагрева воды больше 1000С. Используются для промышленных целей.

Для нагрева воды в бассейне достаточно применить коллекторы с нагревом до 900С.

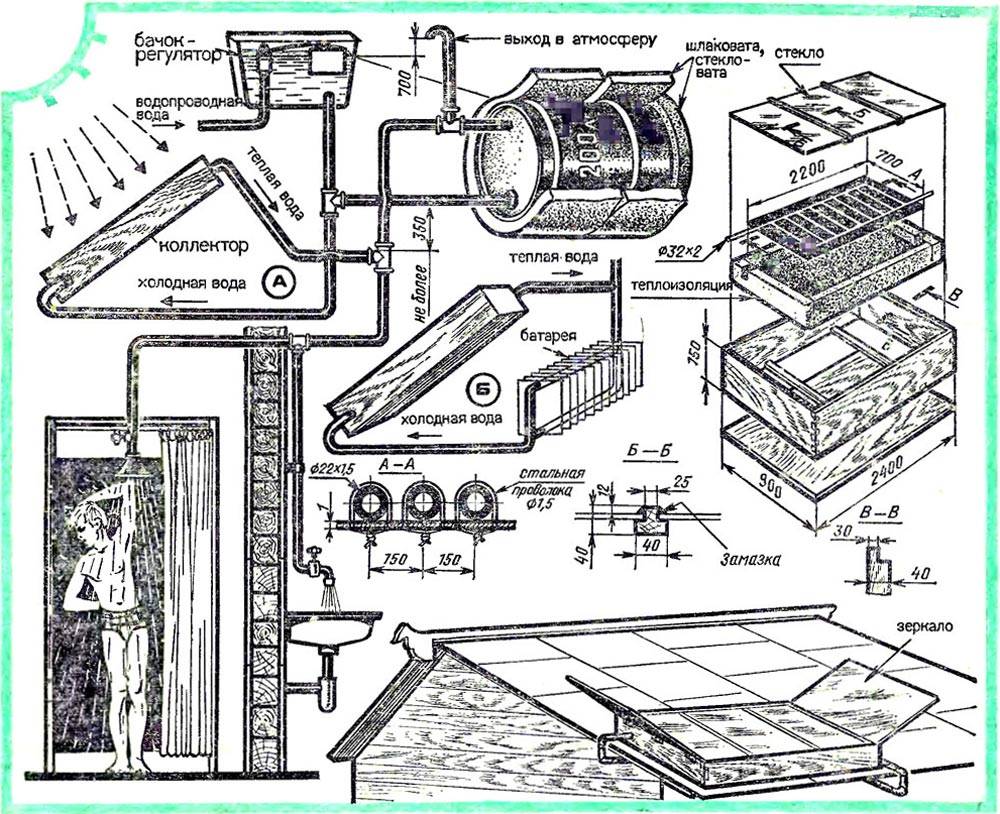

Общий принцип изготовления солнечных водонагревателей

Основными представителями таких систем являются трубчатые солнечные коллекторы. Изготавливаются они заводским способом по разработанной технологии. Представляют собой комплекс медных трубок проходящих через стеклянные колбы с вакуумом. На противоположную стенку, по направлению к солнечному свету, нанесено зеркальное покрытие.

В случае отсутствия расхода нагретой жидкости предусмотрен трубопровод возврата остывшей воды в начало цикла. При этом уровень в накопителе не меняется и подача холодной воды из трассы будет перекрыта при помощи шарового механизма с поплавковой запорной системой.

Трубки из меди изготавливаются по условию отсутствия сопротивления теплообменным процессам. Для стеклянных колб используется материал без присутствия металлов. Это необходимо для снижения отражения солнечных лучей. Вакуум в колбах играет роль термозащиты, он не проводит тепло и вся энергия остаётся в теплоносителе.

Для помощи движения теплоносителя в системе, при наличии большого объёма, применяется циркуляционный насос.

Система устанавливается в местах расположенных выше точки разбора. Каркас с закреплённым коллектором фиксируется максимально жёстко. Направление рабочей поверхности располагается в сторону южного сектора горизонта. Наклон панели равен числу широты местности, в которой находится объект.

Данная система представлена в полном рабочем цикле. Применить её для нагрева воды в крытом бассейне можно и в зимний период на территориях с тёплым климатом.

Как сделать своими руками простейший водонагреватель

Из поликарбоната

Один из вариантов изготовления солнечного водонагревателя предполагает использовать в

конструкции сотового поликарбоната. Единственное требование к этому элементу конструкции – это светопропускная способность материала. Прочность также важная характеристика, но не является основной.

Из имеющихся материалов, это могут быть различные пиломатериалы или легкие профильные металлические элементы, изготавливается каркас устройства. Из медных трубок сооружается змеевик, предпочтительно в одной плоскости – это абсорбер устройства, по которому будет циркулировать вода.

На концах медной трубки монтируются штуцера для соединения подающей трубой и выходом подогретой воды. В качестве змеевика можно использовать подобную конструкцию от старого холодильника, но в этом случае, параметры змеевика холодильника определят геометрические размеры всего устройства.

Змеевик укладывается в корпус, вся конструкция утепляется теплоизоляционным материалом и с наружной стороны закрывается листом поликарбоната.

Водонагреватель монтируется на выбранном участке в соответствии с географическим месторасположением и подключается к подаче холодной воды и системе потребления нагретой воды.

Плюсы и минусы подогрева бассейна солнечными коллекторами

Перед тем как установить оборудование для аккумуляции солнечной энергии, надо взвесить его преимущества и недостатки.

Плюсы:

1. Стоимость аккумулирующего оборудования для бассейна доступна рядовому покупателю. Коллекторы можно приобрести за небольшую стоимость.
2. Простота устройства позволяет самостоятельно создавать коллекторы из пластиковых труб.
3. Объем нагретой солнечной энергией воды можно регулировать самостоятельно. Схема проста: чем больше коллекторов, тем больше жидкости они способны прогреть.
4. Аккумулирующие устройства просты в эксплуатации. Отсутствует необходимость приглашать специалистов для подключения к системе.

Из недостатков выделяют только два неоспоримых факта. Организовать полноценное отопление бассейна солнечным коллектором невозможно. Вдобавок в пасмурную или холодную погоду его эффективность снижается.

Подключение и эксплуатация

Установка вакуумных и панельных гелиосистем требуют привлечения профессионалов. Бытовые нагреватели, гибкие или пирамидальные, можно подключить к бассейну самостоятельно.

Ход работ:

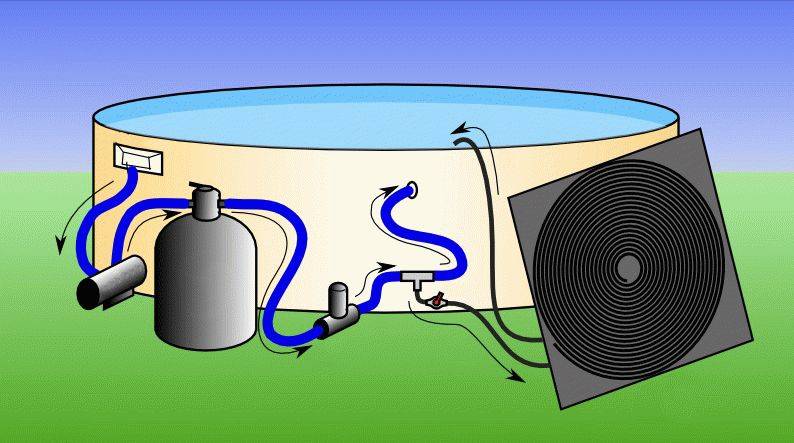

1. Гибкий коврик расстилается на грунте или кровле, полимерный гелионагреватель в более жестком исполнении крепится на специальной опоре. Пирамидальный коллектор устанавливается на подстилку из отражающего материала.

2. Гелиоколлектор подключают шлангом к подающему фильтр-насосу, который закачивает в систему воду из бассейна.
3. Шланг обратки соединяет коллектор напрямую с бассейном – нагретая вода сливается непосредственно в резервуар.

Сборку гелиоколлектора следует выполнять по инструкции производителя.

Правила эксплуатации:

• защитное стекло гелиоколлектора следует регулярно очищать от пыли – загрязнения в разы снижают эффективность работы нагревателя;
• при похолодании до околонулевых температур из коллектора для открытого бассейна следует слить воду, чтобы избежать перемерзания системы.

Принцип работы и конструкционные особенности

Современные гелиосистемы – один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.

Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.

Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы.  Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.

В этой статье мы рассмотрим второй вариант – коллекторную гелиосистему.

Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.

Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+)

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+)

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.

В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+)

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Подготовка к работе

После того как вы собрали все материалы, которые будут участвовать в сборке устройства для подогрева воды, нужно определиться с выбором места расположения. Устанавливать солнечный коллектор необходимо вблизи бассейна

Обратите внимание! Установка самодельного нагревателя в непосредственной близости от бассейна позволит вам предотвратить излишнюю потерю тепла

Место установки водонагревателя

Подготовка места

Кроме этого нужно помнить о том, что для такого устройства необходимо создать определенный уровень наклона. В ситуации с нашим солнечным прибором для нагрева бассейна угол его наклона должен составлять не больше 50º. Также вам нужно будет соответствующим образом подготовить и само место сборки агрегата. Для этого нужно построить уплотненную подушку из щебня, соорудить платформу из тротуарной плитки либо сделать простую бетонную стяжку.

Когда со всеми приготовлениями будет покончено, приступаем к непосредственному сооружению водонагревателя.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.
