Минимальные цифры по СНИП, СП
Согласно действующим стандартам (СНиП 2.02.01-83 и СП 50-101-2004), минимальная высота всего фундаментной конструкции с учетом всех слоев будет равна не меньше 0,6 м, при этом минимальная толщина самой плиты – 0,10–0,15 м. При условии соблюдения правил СНиП и СП, наименьшее значение параметра допускается использовать в том случае, если выбран бетон марки не ниже М300 с прочностью В22,5.
Для того, чтобы обеспечить необходимый резерв прочности, застройщик должен провести армирование плиты, что в конечном счете позволит фундаменту быть стойким к деформирующим воздействиям со стороны грунта.
Выбор необоснованно толстой плиты приведет не только к перерасходу материальных и трудовых ресурсов. Значительное давление со стороны дома вместе с монолитным фундаментом со временем будет сопровождаться проседанием конструкции в грунте.
Чрезмерно «легкое» давление, свою очередь, приведет к тому, что плита будет перемещаться при малейших подвижках грунта (например, при оттаивании земли весной), уменьшая эксплуатационный ресурс всей постройки.
Описание монолитного плитного фундамента
Площадь плитного фундамента соответствует площади здания по осям, иногда лишь ненамного превышая её для того, чтобы можно было установить облицовку с утеплением. Именно это отличает данный вид фундамента от прочих, и делает его наиболее надёжным в плане пространственной устойчивости. Однако, чтобы обеспечить её с учётом воздействующих нагрузок и прочностных характеристик грунта, плиту нужно грамотно спроектировать.
В определённых случаях требуется предусмотреть не плоский вариант, а ребристый, причём рёбра могут быть направлены как вниз, так и вверх. Первый вариант – это традиционный вид ребристой плиты. Смысл её работы заключается в том, что грунт, находящийся между рёбрами, под давлением здания уплотняется и включается в работу синхронно с горизонтальной частью конструкции – это даёт возможность уменьшить толщину бетона. Изгибающий момент приходится на центр плиты, в котором продольно всегда располагается промежуточное ребро, поэтому верхнюю зону требуется армировать более интенсивно.
На просадочных грунтах лучше всего работает плита с рёбрами вверх. Устроив поверх них монолитное перекрытие, можно получить железобетонное основание с коробчатым сечением, которое идеально противостоит неравномерным просадкам. Если подобных проблем на участке нет, такой вариант плиты используют при строительстве домов из низкоплотного ячеистого бетона, для которого любые подвижки основания чреваты трещинообразованием.
Плита с рёбрами вверх под газобетонные стены
Прежде всего, это удобно, так как рёбра в данном случае играют роль цоколя и позволяют поднять выше уровень пола первого этажа. Если проблем с просадочностью грунта нет, цокольное перекрытие делают не монолитное, а балочное, что позволяет обеспечить доступ к расположенным под полом трубам в случае необходимости ремонта. Так как в рёбрах имеется дополнительное армирование, горизонтальная часть плиты тоже может проектироваться с меньшей толщиной.
Естественно, в каждом случае расчет арматуры для плитного фундамента производится индивидуально, и никакого общего рецепта здесь быть не может. Разве что даются какие-то общие рекомендации, на которых, собственно и построен принцип работы онлайн калькулятора.
Плюсы и минусы
Устройство каждого вида плиты имеет свои резоны, но в общих чертах список достоинств и недостатков данной конструкции таков:
| Плюсы | Минусы |
| Главным достоинством плитных фундаментов является их высокая несущая способность, возможность устройства в сложной гидрогеологической обстановке, в том числе при высоком УГВ. | Высокая материалоёмкость. |
| При условии правильного расчёта с учётом характеристик грунта, исключается крен и вероятность неравномерной просадки. | Высокая себестоимость по сравнению с лентами мелкого заложения и ростверками на столбах. |
| Ребристая структура даёт возможность получить экономию бетона, но при этом очень важен правильный расчёт арматуры. | При наличии рёбер жёсткости, опалубку приходится формировать дважды. |
| Если плита поверхностная, кладка стен может осуществляться без цоколя. При этом тело плиты одновременно будет выполнять функции чернового пола. | Заливку рёбер невозможно произвести одновременно с плитой, поэтому времени на формирование ребристого фундамента уходит больше. |
| При возведении дома с подвалом или цокольным этажом, роль направленных вверх рёбер играют стены. В данном случае этот вид плиты единственно возможный, и он обеспечивает заглублённой части дома идеальную жёсткость. | Теоретически плиту можно устроить и на неровном рельефе, но на практике этого никто не делает, потому что дорого и технически сложно. |
| Если подвал не нужен, всегда есть возможность сделать плиту в незаглублённом варианте, а это существенная экономия на земляных работах. | Наиболее трудоёмкой получается плита с коробчатым сечением: в виде чаши с монолитным перекрытием. Но это самый надёжный фундамент для просадочных грунтов. |
| Благодаря совмещению плиты с фундаментными лентами (снизу или сверху), есть возможность уменьшить толщину горизонтальной части и тем самым сэкономить на количестве заливаемого бетона. | Вводы под коммуникации, электроэнергию и слаботочные линии прокладываются под плитой, в песчаном подстилающем слое, и в процессе эксплуатации доступа к ним нет. Поэтому профессиональное проектирование обязательно, и оно должно предусматривать резервные линии на случай выхода из строя основных трубопроводов. |
| Благодаря поверхностному расположению монолита и небольшой толщине, минимальный расход пиломатериалов на опалубку. |
Как рассчитать толщину плиты
При расчете толщины плиты фундамента придерживаются нижеприведенной схемы:
Первый этап: Геологический анализ участка показывает подходящую величину оптимального удельного давления на почвы. В процессе работ также определяется достаточная глубина заложения фундамента.
Второй этап: Проводится расчет возможных весовых нагрузок. В таблицах указаны средние показатели для большинства стройматериалов – рассчитать их вес не сложно в зависимости от размеров перекрытий, стен и других конструкций. Далее к получившейся цифре прибавляется средняя нагрузка снежного покрова в соответствии с регионом проживания и уклоном кровли. Не стоит забывать про такой критерий, как полезная нагрузка – для цокольных перекрытий она равняется 210 кг/см² (этот параметр определяется для каждого этажа здания, после чего суммируется).
Третий этап: Проводится расчет площади монолитной длины (для этого необходимо умножить длину дома на ширину). Чтобы высчитать величину удельной нагрузки на 1 м² просто разделите общие весовые данные на получившееся ранее значение.
С подсчетом размеров плитного монолитного фундамента проблем обычно не возникает Источник znaybeton.ru
Четвертый этап: Расчет оптимального объема фундамента (делится на средний удельный вес армированного бетона), а также определяется предварительная толщина монолитной плиты фундамента – причем получившийся показатель увеличивают на пять сантиметров (с запасом).
Пятый этап: После того, как будет ясен вес основания, он прибавляется к средним весовым нагрузкам. Далее показатель удельного давления на грунт (около трех) сравнивают с предварительными результатами для конкретной местности (отклонение должно быть не более 25%).
Определение величины нагрузок влияет на выбор марки бетонной смеси, а толщина фундамента влияет на выбор схемы армирования (также как и расчет других составляющих поможет произвести расчет арматуры на монолитную плиту калькулятор), в соответствии с которой подбирается диаметр прутьев и частоты из размещения. Упростить весь процесс расчетов можно воспользовавшись простым механизмом – онлайн-калькуляторов. Специальный калькулятор поможет сделать расчет монолитного перекрытияи других составных частей, вычислить толщину плит и подушки фундамента. Для этого вам потребуется только вбить достоверные показатели в указанные ячейки и дождаться результатов.
Какие элементы входят в состав плиточного монолитного фундамента?
Чтобы правильно произвести расчеты по уточнению толщины плиты фундамента, следует знать, из каких основных элементов состоит такая монолитная конструкция. К ним относятся:
подушка, размеры которой уточняются с учетом данных глубины промерзания почвы в зимний сезон, уровня нахождения грунтовой влаги. Если последняя находится ниже уровня двух метров, то сначала насыпается слой песка (около сорока сантиметров), затем – щебень либо гравий. В противном случае засыпают щебенку (гравий), чтобы минимизировать впитывание влаги, после этого подушку выравнивают речным песком. Каждый очередной слой тщательно утрамбовывается, между ними закладывается геотекстиль, исключающий взаимопроникновение насыпных материалов;
- укладывается гидроизоляционный материал, для которого вполне подходит полиэтиленовая пленка;
- подбетонка – слой выравнивающего тощего бетона от пяти до десяти сантиметров, без армирования;
- основная гидроизоляционная прослойка – рулонные материалы, уложенные в два слоя с нахлестом и обработкой стыковочных участков газовой горелкой;
- утеплитель – часто используют экструдированный пенополистирол;
- фундаментная плита, минимальная толщина которой составляет десять сантиметров, а максимальная – тридцать – тридцать пять;
- армирующий каркас в один или в два яруса (зависит от толщины плитного фундамента).
Порядок определения постоянной нагрузки
- Действующие СНИП определяют, что толщина монолитного фундамента с учетом постоянной нагрузки рассчитывается в зависимости от грунта:
- Определяя, как рассчитать толщину при строительстве здания на песчаных грунтах, вес плиты не учитывают
- При работах на глинистых основаниях показатель массы нужно разделить на 2
- Расчет толщины плитного фундамента при проведении строительства на плывучих основаниях заводится в расчет полностью
- Коэффициенты, которые используются при выполнении расчетом для дома, могут быть взяты из
Руководства по проектированию каркасных строений и сооружений башенного типа
. - Они представлены в разделе
Нагрузки и воздействия
. Минимальный коэффициент надежности соответствует металлическим конструкциям и составляет 1,03. Бетонные и железобетонные конструкции, стяжки, изоляционные слои имеют максимальный коэффициент, составляющий 1,3.
Пример расчета
Вычисления включают в себя следующие шаги:
- подбор геометрических параметров;
- расчет бетона на фундамент;
- и расчет армирования ленточного фундамента.

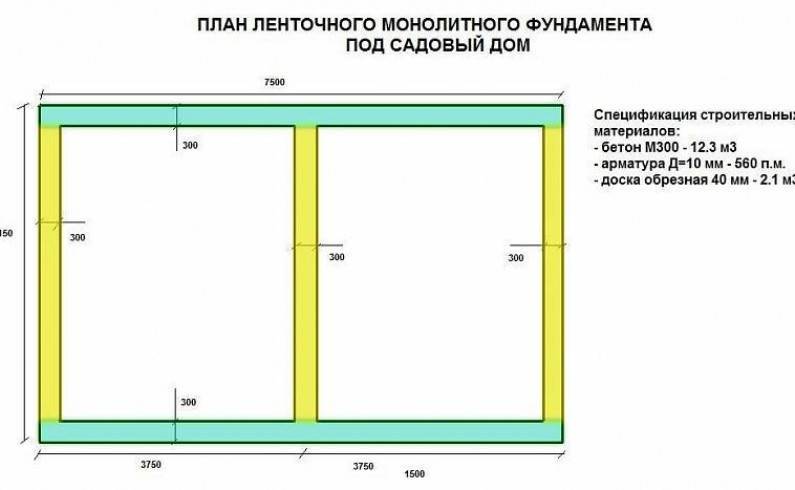

Пример расчета геометрии
Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м. Высота этажа — 3 м, размеры в плане — 6х6 м. Вода на участке залегает низко, поэтому принято решение строить заглубленный фундамент высотой 2 м. Крыша четырехскатная с покрытием из металла. Наклон ската — 30°.
Пример расчета начинается со сбора нагрузок в форме таблицы.
| Тип нагружения | Вычисления |
|---|---|
| Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м) | 36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг |
| Стена из кирпича | 6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг |
| Гипсокартонные перегородки | 20м*2,7м*30кг/м2*1,1 = 1782 кг |
| Перекрытия | 2шт*6м*6м*625 кг/м2*1,2 = 54000 кг |
| Крыша | 6м*6м*60кг/м2*1,05 = 2268 кг 2268 кг/cos30° = 2607 кг |
| Полезное | 2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг |
| Снеговое | 36м2*180кг/м2*1,4 = 9072 кг |
| Сумма | 349 989 кг |
В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.
Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.
Подсчет бетона
Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.
Армирование
Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:
- Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
- При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.
Армирование фундамента компенсирует изгибающие воздействия
Расчет выполняют приблизительно. Рассчитать арматуру более точно сможет только профессионал. Шаг рабочих прутов подбирают так, чтобы они были распределены равномерно. Желательно использовать одинаковый шаг, располагая элементы в нижней части ленты, наверху и посередине.
Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.
Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.

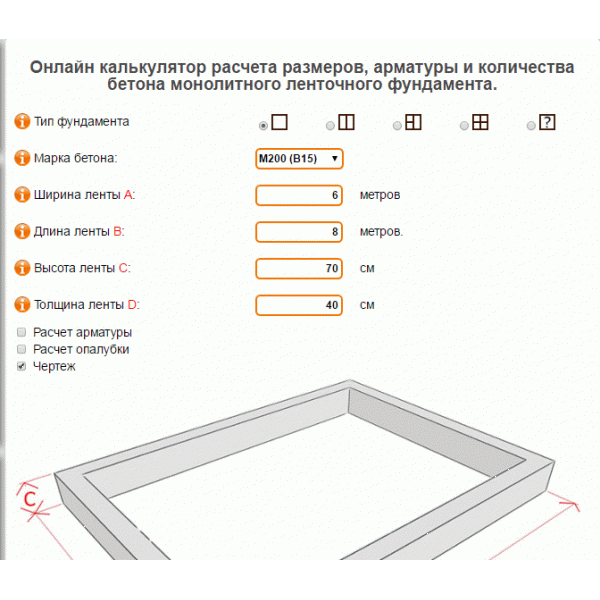

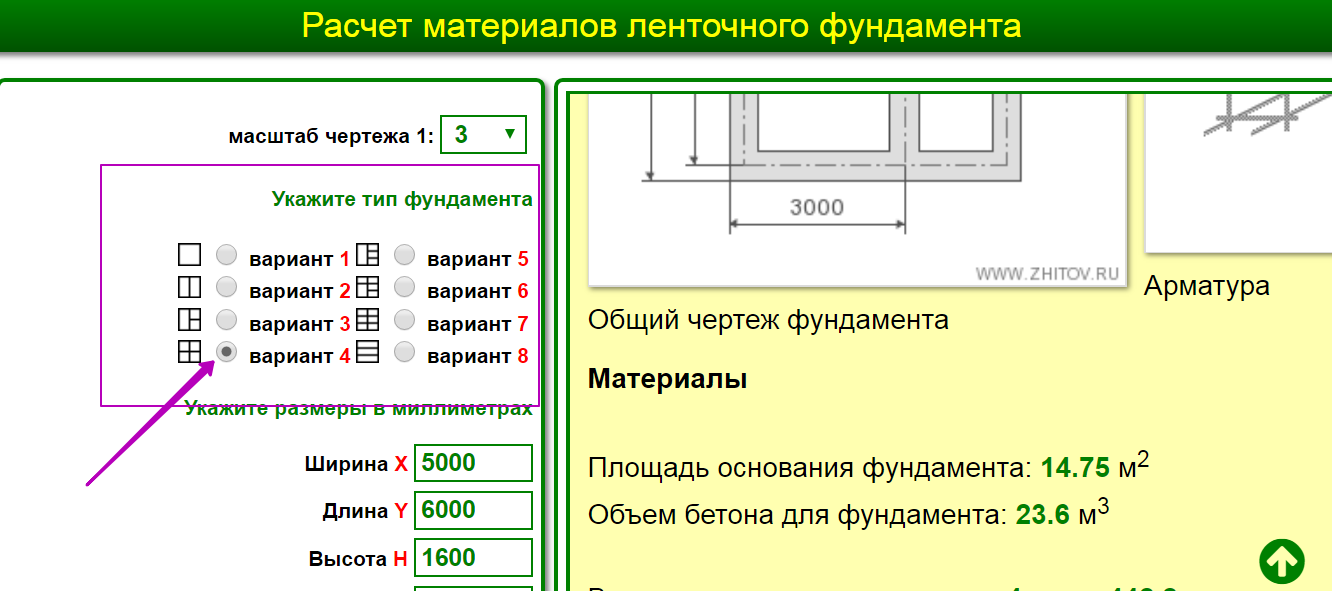

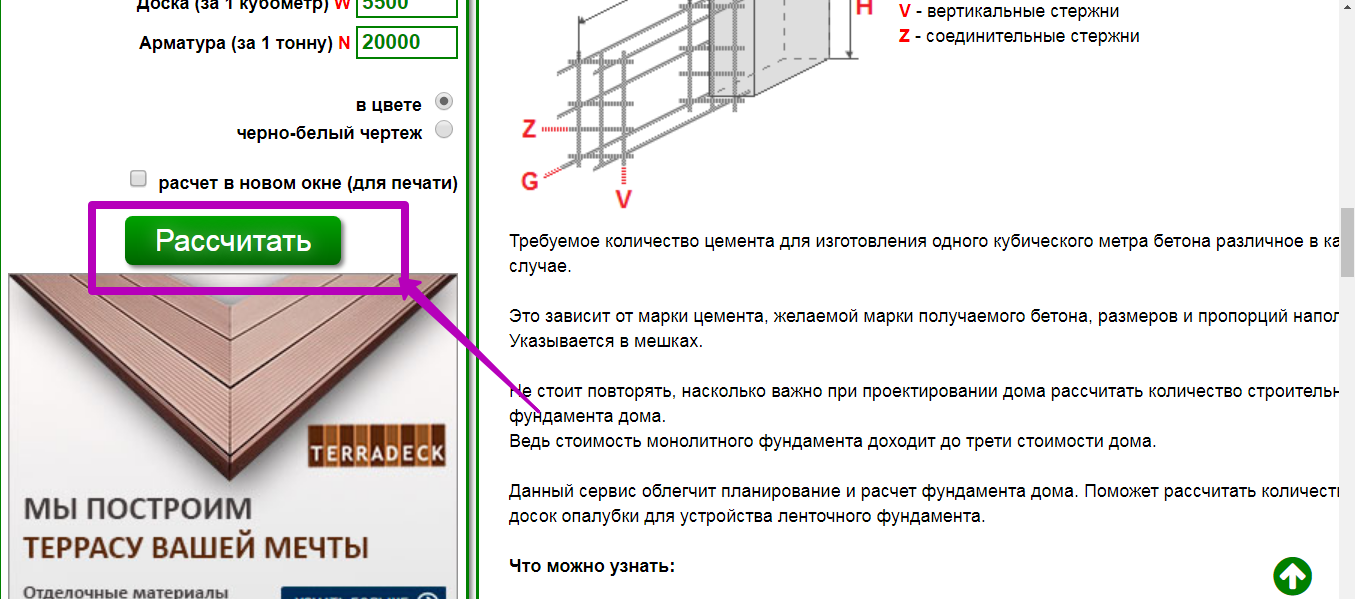

На нашем сайте вы можете воспользоваться простым онлайн-калькулятором для расчета ленточного фундамента.
Схема армирования фундаментной плиты
Схема армирования плитного фундамента выбирается исходя из таких характеристик:
Толщина фундамента. Для фундаментной плиты толщиной 15 сантиметров и менее армирование выполняется одной сеткой, состоящей из продольной и поперечной арматуры. Для большей толщины армирование плиты фундамента выполняется в два слоя. При армировании нужно помнить о защитном слое бетона для арматуры, он защищает арматуру от коррозии. Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина защитного слоя бетона должна составлять:
– На открытом воздухе без дополнительных защитных мероприятий не менее 3 см
– В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см
– В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см. Бетонной подготовкой так же может являться щебеночная подушка, так как она не является капиллярным проводником влаги, при условии, что выполнен дренаж и подушка не стоит в воде.
Нагрузка на фундамент. Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе. А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).
Несущая способность грунта. Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.
Диаметр арматуры. Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм. Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.
Шаг прутьев. В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров. Не более 20 см при высоте поперечного сечения до 150 мм. Не более 40 см при высоте поперечного сечения более 150 мм. Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза. В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.
Существующие виды нагрузок, сбор которых следует выполнить
Сбор нагрузок сосредоточен на том, что нагрузка может быть равномерно распределенной, сосредоточенной, неравномерно распределенной и другой. Однако нет смысла так сильно углубляться во все существующие варианты сочетания нагрузки, сбор которой производится. В данном примере будет равномерно распределенная нагрузка, потому как подобный случай загрузки для плит перекрытия в жилых частных домах является наиболее распространенным.
Сосредоточенная нагрузка должна измеряться в кг-силах (КГС) или в Ньютонах. Распределенная же нагрузка – в кгс/м.
Нагрузки на плиту перекрытия могут быть самыми разными, сосредоточенными, равномерно распределенными, неравномерно распределенными и т. д.
Чаще всего плиты перекрытия в частных домах рассчитываются на определенную нагрузку: q1 = 400 кг на 1 кв.м. При высоте плиты, которая равняется 10 см, вес плиты добавит к данной нагрузки еще порядка 250 кг на 1 кв.м. Керамическая плитка и стяжка – еще до 100 кг на 1 кв.м.
Подобная распределенная нагрузка будет учитывать практически все сочетания нагрузок на перекрытия в жилом доме, которые возможны. Однако стоит знать, что никто не запрещает рассчитывать конструкцию на большие нагрузки. В данном материале будет принято такое значение и, на всякий случай, следует умножить его на коэффициент надежности: y = 1.2.
q = (400 + 250 + 100) * 1.2 = 900 кг на 1 кв.м.
Будут рассчитываться параметры плиты, которая имеет ширину 100 см. Следовательно, данная распределенная нагрузка будет рассматриваться как плоская, которая действует по оси y на плиту перекрытия. Измеряется в кг/м.
Особенности плитных фундаментов
Основными достоинствами таких оснований считаются:
- простая конструкция;
- продолжительный эксплуатационный период. Монолит из железобетона способен эксплуатироваться не менее ста лет, не подвергаясь воздействиям разрушительного характера;
- способность оперативно смещаться, реагируя на подвижки почвенного состава с одновременным сохранением устойчивости возведенного на основании объекта.
Главный недостаток такого фундамента – большие финансовые затраты. К этом следует прибавить время, необходимое бетону для набора полной прочности (не менее четырех недель). Второй негативный момент заключается в том, что бетонирование придется выполнять при соответствующих погодных условиях.
Но даже с учетом указанных недостатков, фундаментная плита считается наиболее надежным вариантом основания. Необходимо только правильно определить параметр ее высоты.
Расчет диаметра арматуры для фундамента
Расчет диаметра поперечной и вертикальной арматуры
Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:
В строительстве одно- двухэтажных частных домов, как правило, в качестве вертикальной и поперечной арматуры используются стержни диаметром 8 мм, и этого обычно бывает вполне достаточно для ленточных фундаментов малоэтажных частных строений.
Расчет диаметра продольной арматуры
Согласно СНиП 52-01-2003, минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты. От этого правила и необходимо отталкиваться при выборе диаметра арматуры для фундамента.
С площадью сечения железобетонной ленты все понятно, необходимо ширину фундамента умножить на его высоту, т.е. допустим у вас ширина ленты 40 см, а высота 100 см (1 м), то площадь сечения будет 4000 см 2 .
Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь 4000 см 2 / 1000 = 4см 2 .
Для того чтобы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться простенькой табличкой. С помощью нее легко можно подобрать необходимый диаметр арматуры для фундамента.
В таблице присутствуют очень незначительные неточности, связанные с округлением чисел, не обращайте на них внимание
Важно: При длине ленты менее 3м, минимальный диаметр продольных стержней арматуры должен составлять 10мм.При длине ленты более 3м, минимальный диаметр продольной арматуры должен приниматься 12мм. И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см 2 (это с учетом количества продольных стержней)
И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см 2 (это с учетом количества продольных стержней).
При ширине фундамента 40 см, нам достаточно использовать схему армирования с четырьмя стержнями. Возвращаемся к таблице и смотрим в столбце, где приведены значения для 4-х стержней арматуры, и выбираем наиболее подходящее значение.
Таким образом, определяем, что для нашего фундамента шириной 40см, высотой 1м , со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром 12мм , так как 4 прута такого диаметра будут иметь площадь сечения 4,52 см 2 .
Расчет диаметра арматуры для каркаса с шестью стержнями проводится аналогичным образом, только значения уже берутся из столбца с шестью стержнями.
Следует отметить, что продольная арматура для ленточного фундамента должна быть одного диаметра. Если по каким-либо причинам арматура у Вас разного диаметра, то стержни большего диаметра необходимо использовать в нижнем ряду.
Причина необходимости выполнения расчет толщины фундаментной плиты
Большой выбор разных видов фундамента для строительства зданий помогает выбрать оптимальный вариант для будущего строения любого размера, возводимого на различных типах почв.
Самым надежным из них является плитный фундамент, являющийся идеальным для создания многоэтажных строений и проведения работ на неустойчивых почвах. При выполнении основания для дома этого типа потребуется учитывать такой фактор, как толщина фундаментной плиты.
Толщина монолитной плиты рассчитывается вне зависимости от вида этого типа основания для здания. При строительстве может использоваться:
- Использование изготовленных в промышленных условиях блоков и плит.
- Самостоятельная заливка монолитного основания для будущего здания, требующая умение использовать калькулятор и самостоятельно выполнить расчет количества материалов, которые будут использоваться. Какой толщины будут плиты фундамента, какое потребуется количество арматуры и какой тип бетона оптимально использовать.
Порядок расчета
Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.
Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.
Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:
- Для лент толщиной менее 50 см — 2 рабочих стержня.
- Для лент шире 50 см — 3 стержня.
В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.
Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.
Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).
Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.
Диаметр вертикальной арматуры выбирается исходя из высоты ленты:
- При высоте до 60 см — 6 мм.
- От 60 до 80 см — 8 мм.
Диаметр поперечных стержней обычно принимается равным 6 мм.
Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).
Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.
Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).
