Проверка пакета перед установкой
Профессиональные строители считают этот пункт наиболее важным, ведь если уделить ему недостаточно внимания, то вся дальнейшая работа будет уже неуместна.
В первую очередь следует проверить габариты проема для окна и прибывшего стеклопакета. Если размер проема равен 184 см, то размер самой рамы должен составлять 180 см. Разница между значениями нужна для зазора боковых стоек и самой стеной.
Если высота проема 120 см, то нормальная высота рамы порядка 116 см, чтобы внизу полностью вставлялся пластиковый подставной профиль – донник. Он должен быть в начальной комплектации стеклопакета, и устанавливать его обязательно. Донник используется для правильной установки подоконника внутри помещения, и прикручивания отлива с внешней стороны.
Для окон с антимоскитными сетками следует убедиться в подходящих крепежах. Случаются ситуации, когда теряются ручки или маленькие детали.
Рекомендуется проверить всю конструкцию на наличие мелких повреждений и трещин. Пересчитать количество прибывших накладок и отверстий дренажного типа.
Подоконник, зачастую, потребуется заказать отдельно. Также для правильного монтажа нужно заказать подкладки под стекла.
Типы дверей
По назначению двери разделяют на внутренние (или межкомнатные) и наружные (входные).
К наружным и внутренним дверям предъявляют различные требования. Наружные должны иметь высокую прочность и хорошие теплоизоляционные свойства, а внутренние – отличную звукоизоляцию. Исходя из перечисленных требований, наиболее часто в качестве наружных дверей устанавливают металлические глухие двери с утеплением, а для внутренних выбирают деревянные, из мдф или пвх.
Кроме того, существует деление на виды в зависимости от числа полотен (одностворчатые и двухстворчатые), заполнения дверного полотна (остекленные или глухие) и других критериев.
Как сделать дверной проём в бетонной стене?
Перед вырезкой проёма в панельном доме выполняют ряд мероприятий по укреплению. Временными опорами подпирают плиты перекрытия, чтобы ослабить давление на перегородку. Во время вырезания проёма в бетонной стене придерживаются следующих правил:
- Стену очищают от облицовочных материалов. Из комнаты выносят мебель или накрывают плёнкой.
- На бетоне делают разметку будущего дверного прохода. Сначала карандашом рисуют линии с одной стороны стены. Длинным сверлом с алмазной напайкой сверлят сквозные отверстия по углам, а также шагом 50 см на всех ровных линиях разметки. С обратной стороны стены по отверстиям размечают точную проекцию дверного прохода.
- Бетонную панель режут кусками, удаляют монтировкой и откладывают в сторону. Изъяны торцов стен дверного прохода ровняют болгаркой с алмазным диском.
Если выбранный метод резки требует увлажнения бетона, тонкие панели слегка сбрызгивают водой. Перегородки толщиной более 30 см смачивают постоянно до завершения резки.
Монтаж обсады в деревянном доме своими руками
Наша задача — последовательно рассказать о каждом из этапов установки окосячки и указать на самые важные нюансы этого процесса. Остальное — дело опыта. Мы не откроем Америки, если скажем, что установку таких конструкций лучше доверять профессионалам, поскольку цена ошибок здесь весьма высока. Но если вы уверены в своих силах — почему бы и нет. Вот алгоритм действий для правильного монтажа оконных и дверных обсад.
- Выпиливание проема
Перед тем как врезаться в стену, еще раз проверьте правильность размеров особенно, если уже успели заказать окна и двери. С помощью отвесов разметьте вертикаль и горизонталь, как показано на схеме.
По высоте проем рассчитывают так, чтобы над вершником оставалось 10-12 см свободного пространства. Это усадочный зазор, который очень важен для правильного противодействия усадке дома. После монтажа обсады его заделывают утеплителем и закрывают наличниками. Так что бояться большой щели не стоит, тем более со временем она уменьшится. Если свободного пространства над вершником будет изначально слишком мало, в будущем возможны проблемы, которые потребуют демонтажа окосячки и проведения работ по расширению усадочного зазора.
- Формирование шипов/выборка пазов в проеме
При установке П-обсад на торцах бревен в проеме вырезают шип. Его ширину делают на 1 см меньше, чем паз в боковинах. Это поправка на утеплитель, которым будут выстилать периметр проема.
При монтаже Т-обсад в торцах стены фрезеруют паз. Его также делают на 1 см шире гребня окосячки или закладного бруска.
Нижняя часть проема должна быть с правильной горизонталью и хорошо зачищенной. В дальнейшем здесь установят ветровой брусок и на него смонтируют подоконник.
Подготовленный проем по всему периметру обрабатывают антисептиком
Это очень важно. Более подробно о биозащите древесины и тонкостях выбора антисептика читайте здесь.

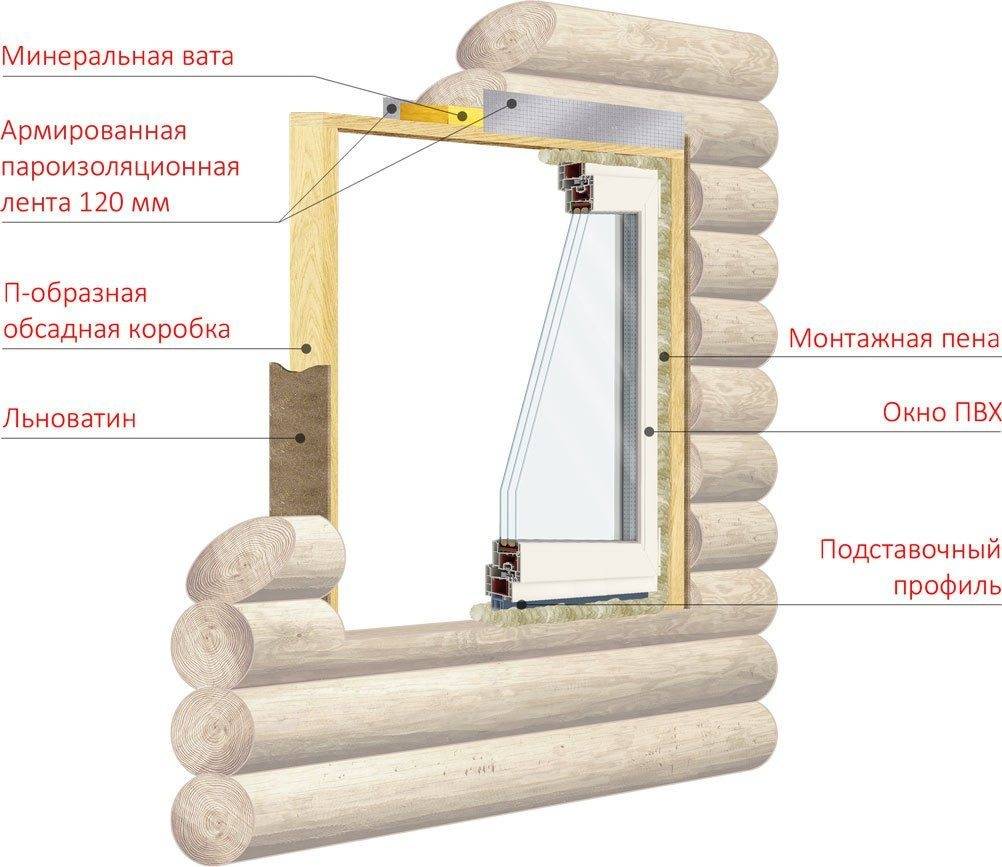

- Установка утеплителя
Подготовленный и пропитанный антисептиком проем выстилают утеплителем. Для этого традиционно используют джутовую ленту
Она хорошо справляется с защитой от сквозняков и позволяет торцам бревен или бруса скользить внутри обсады, что в свою очередь важно для правильной усадки. Чтобы аккуратно зафиксировать утеплитель используют строительный степлер
- Установка ветрового бруска и сборка обсады в проеме
При монтаже подоконника используют ветрозащитный брусок, или как его еще называют ветровой замок. Его основная функция понятна из названия: он защищает от сквозняков, при этом рейка также препятствует незначительным смещениям подоконника.
Сборку обсады начинают с того, что нижнюю часть проема выстилают в один слой джутовой лентой. Далее саморезами прикручивают ветровой брусок, который закрывают еще одним слоем джута. Таким образом, формируется как бы небольшой шип.
Ветровой замок не выполняет серьезных крепежных функций, а в основном защищает от сквозняков из-под подоконника.

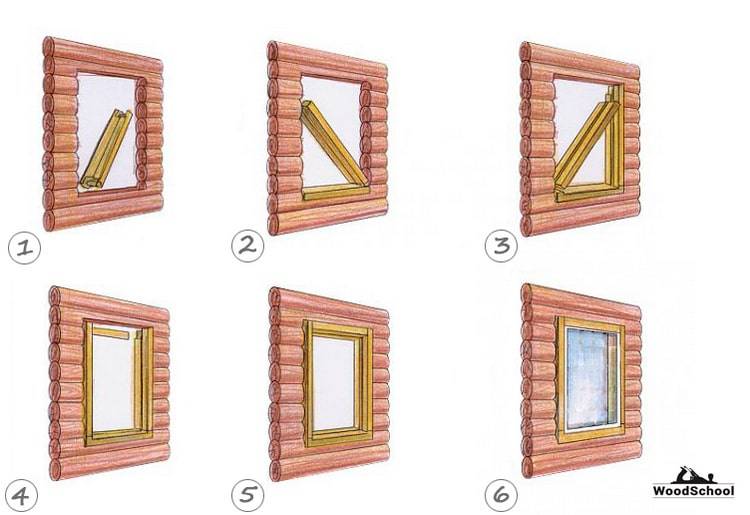

Последовательность сборки элементов обсады:
- На ветровую рейку устанавливают подоконник, в котором с обратной стороны предварительно подготовлен посадочный паз.
- Далее ставят два боковых лафета.
- Последним монтируют вершник.
Углы окосячки соединяются в самозаклинивающийся замок и, если все сделано правильно, они не требуют дополнительной стяжки саморезами или посадки на клей. А вот обработать стыки герметиком — не помешает.
Как на практике происходит такая сборка можно посмотреть в этом небольшом видео.
Окно, расположенное ниже уровня глаз
Подобное расположение оконного проёма сохраняет взаимосвязь с окружающим дом пейзажем, а кроме того – изменяет направление освещения в комнатах: основная часть солнечных лучей будет освещать пространство на уровне пола.
Это сделано намерено, чтобы создать в помещении новые акценты и центры внимания. К примеру, очень хорошо “работает” такое окно в коридоре – в сочетании с яркой дверью оно может служить своего рода указателем направления.
Грамотное сочетание цветов в интерьере – классическая гармония тёмного пола и светлых стен – при таком расположении оконного проёма кажется ещё более удачным. Пол при этом выглядит уютнее и мягче, а белые стены утрачивают намёк на стерильность. Ну, а свет, струящийся в нижней части комнаты, позволит каждому чувствовать себя несколько выше и увереннее.
Визуальный эффект
Вдохновляющее движение; создание таинственного и в то же время очень сдержанного интерьера.
Бассейн, расположенный сразу же за окном, которое находится прямо над полом, является источником удивительного светодизайна. Солнечный свет, отражаясь от водной глади, проникает в комнату и создаёт отличное, жизнерадостное настроение. Обычные предметы декора и интерьера начинают выглядеть совершенно иначе.
Для этой галереи мягкий, приглушённый свет подходит как нельзя лучше. Кроме того, низкое расположение окна позволяет задействовать почти всю площадь стены для размещения картин.
Эффект
Привлечение внимания; игра отражений; необычное и комфортное освещение интерьера.
Проём, расположенный гораздо ниже уровня глаз, в данном случае имеет особое назначение. Во-первых, благодаря такому нехитрому ходу оформление большого окна удалось осуществить на высшем уровне, причём без существенных дополнительных усилий. Игра контрастов и открывающийся в окне лесной пейзаж – вот и всё, что необходимо для достижения успеха.
Такое расположение оконных проёмов и оформление стен, выполненное при помощи белых листов с глянцевой поверхностью, дизайн интерьера приобрёл визуальную динамику и особую оригинальность.
Визуальный эффект
Подчёркивание выразительной геометрии пространства; создание прочной связи интерьера с окрестностями дома.
Небольшое окно, расположенное в правом нижнем углу комнаты, открывает интересный вид, сочетающий природные и рукотворные детали. Посмотрите, как перекликаются металлический столб и ствол дерева! Это не просто окно, а рама для картины!
Визуальный эффект
Создание настоящего произведения искусства из простого окрестного вида.

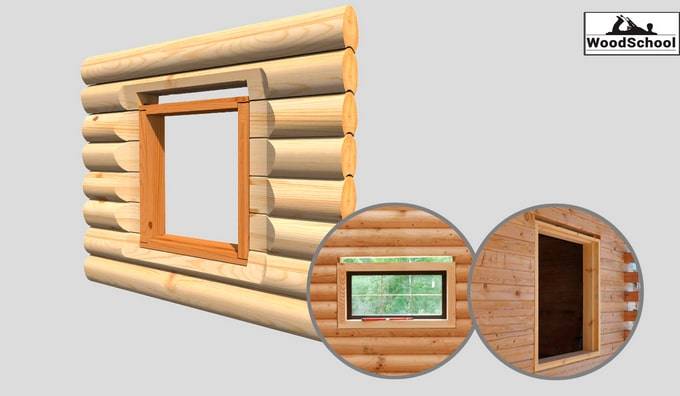

Назначение обсады в строительстве деревянных сооружений
Такой элемент является обязательным в конструкции всего дома. Его отсутствие приводит к тому, что оконный проем может полностью разрушиться под воздействием усадки дома. Кроме того, при существенном усыхании дерева будет наблюдаться появление трещин и зазоров между рамами и стеной здания, это приведет к большой теплопотере и возникновению сквозняков.
Очень важно применить окосячку, если между окнами маленькое расстояние. Выполненная по всем правилам конструкция станет украшением вашего деревянного дома
Окосячка предохраняет оконный проем от разрушения при усадке дома
Обратите внимание, что обсада для деревянного окна не всегда подходит для ПВХ-рам. Если вы решили заменить старые деревянные окна в деревянном доме на пластиковые рамы, нужно при демонтаже обратить внимание на окосячку
Если она не подходит для нового пластикового окна, то ее нужно демонтировать и установить новую, внимательно соблюдая технологию.
Правильно установленные рамы из ПВХ-материала прослужат вам длительный период времени. А если подобрать цвет пленки, покрывающей пластиковую конструкцию, который напоминает натуральное дерево, это позволит смотреться изделиям гармонично, сочетаясь со всем деревянным строением.
Как монтировать дверной проем в перегородке ПГП
Для начала обратим внимание на монтаж верхних плит над дверным проемом. Они устанавливаются следующим образом
1. Если ширина двери не более 900 мм, при достижении верхнего уровня проема устанавливается поддерживающая конструкция из досок. Доски 1 поддерживают доску 2
Важно, после окончания монтажа и высыхания клея, все поддерживающие доки убираются
Временная поддерживающая конструкция проема перегородки ПГП
Если ширина двери или просто дверного проема, больше 900 мм, обычно 1300-1500 м, на верхнем уровне проема устанавливается постоянный поддерживающий элемент. Элемент лежит на перегородке, и будет постоянно поддерживать верхние плиты перегородки. Делают поддерживающий элемент из швеллера (40×95×40×2,0), уголков реже арматуры. Это поддерживающий элемент не убирают после монтажа перегородки.
Зачем делают открытие проемы?
- В некоторых зданиях открытые дверные проемы являются частью несущей стены. Убрать ее нельзя, остается только задекорировать или превратить во встроенный шкаф или нишу.
- Так же открытые дверные проемы делают чтобы визуально объединить несколько комнат: кухню и зал, кабинет и спальню, гостиную и прихожую.
- В помещениях со свободной планировкой, такие проемы делят территорию на функциональные зоны.

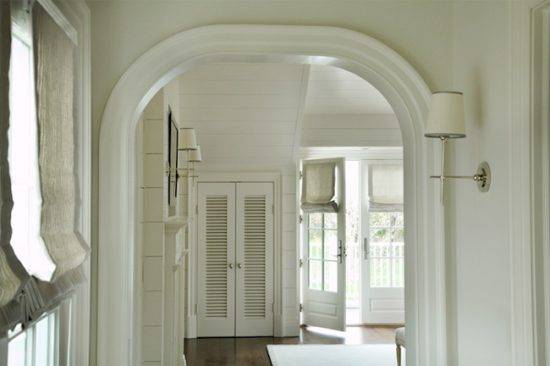

Арка помогает зонировать пространство К тому же открытые дверные проемы визуально увеличивают пространство, за ними не нужно ухаживать, как за традиционными дверьми, их можно интересно украсить, придать оригинальную форму. Но такой вариант неприемлем для тех, кто хочет уединиться от всех.
Какой длины (“толщины”) нужна рама?
Длина («толщина») рамы должна быть такой, чтобы так называемая точка росы находилась между стеклами. Попросту говоря, запотевание внутреннего стекла недопустимо. Ориентировочно длину рамы в сантиметрах можно приравнять к средней по годам минусовой температуре в градусах самого холодного месяца (января – февраля) в вашей местности, но в любом случае не менее 12 см и не более 22 см.
Если же длина рамы выходит более 22 см, нужно предусмотреть дополнительную теплоизоляцию в проеме при установке, или тройное остекление, как делают на Крайнем Севере. Ставить тонкий стеклопакет в длинную раму нет смысла: тогда уж лучше поставить традиционные стекла на штапиках и замазке. Но можно поставить два тонких стеклопакета: получится четырехкратное остекление, и о точке росы можно вообще не думать. Правда, по деньгам накладно выйдет.
Нужно также согласовать длину рамы с толщиной стены: внутренний откос должен быть не менее 17 см; наружный – не менее 10 см. Если кладка проема с четвертью, и это не позволяет сделать внутренний откос нужной ширины, то раму можно сделать короче: сама четверть уже дает дополнительную изоляцию.
Особенности подготовки
Если проем в стене под дверь не будет обработан надлежащим образом, появятся затруднения во время установки конструкции. Полезные рекомендации позволят начать подготовительный процесс:
Если дверь уже выбрана, то ниша под нее должна быть на несколько сантиментов больше. Это позволит двери беспрепятственно функционировать;
Если пространство получилось чуть больше, чем требуется, можно использовать доборы;
Сооружая дверную коробку самостоятельно, учитывайте, что она также должна быть шире двери
Если такой нюанс предусмотрен, то время подготовки важно отталкиваться от размера короба;
Части проема должны пройти тщательную обработку. Никаких сыпучих или мягких участков;
После установки полотна, зазоры между коробом и стенами тщательно запениваются
Эти места позже закроются наличниками;
Важный аспект во время старта работ — демонтаж старой двери
Действия проводятся аккуратно, осторожно, чтобы не повредить стены. Спешка приведет к тому, что потом придется тратить время на заделку неровностей;
Глубина, ширина и высота прохода должна быть одинакова по всему периметру
Эти показатели проверяются строительным уровнем. Расхождения закрываются гипсокартонными элементами;
Неподготовленный проем в стене под дверь принесет ряд неприятностей в будущем. Важно подумать и о напольном покрытии. Не должно быть контракта между помещениями, которые разделяет проем. Дверная коробка позволит скрыть стыки;
Если стена перпендикулярная, то потребуется переделка. Иначе после монтажа двери придется вносить коррективы, которые потребуют много времени и затрат. В этой ситуации одна сторона наращивается, а другая срезается;
Нельзя проводить установку на голые кирпичи или блоки. Они должны быть хорошо заштукатурены;
После подготовки проема необходимо дать время для усадки и схватывания строительного материала.
Как установить пошагово?
Установка пластиковых окон в проем каркасного дома производится только после полной установки и обшивки стен теплоизоляцией, а также монтажа кровли. Установка пола или перекрытий внутри сооружения проводятся по окончанию монтажа окон. После этого можно заниматься внутренней и наружной отделкой.
Во время выполнения подготовительных работ перед монтажом окна требуется:
- Достать стеклопакет и створки из рамы.
- Открепить от нее подставочный профиль (используется для защиты окна при перевозке, а также более удобной установки).
- В место соединения рамы и подставочного профиля проклеить ПСУЛ для улучшения теплоизоляционных свойств.
- Соединить две части окна обратно.
- На внутреннюю часть рамы приклеить пароизоляционную пленку, а на внешнюю – влагоизоляцию. Наклеивать можно целым контуром или кусочками внахлест.
- Если стену закрывала мембрана, то ее края необходимо загнуть во внутрь дома. Из-за данного процесса углы проема останутся «голыми», поэтому нужно вырезать куски мембраны и приклеить ее на пустые места.
Для установки ПВХ окна в каркасный дом потребуется:
- На «голую» раму прикрутить анкерные пластины. Для этого в профиле предусмотрены специальные пазы, на которые устанавливаются пластины, а потом саморезами или шурупами дополнительно фиксируются. Для надежного крепления окна требуется установить минимально 2 пластины со стороны глухой створки и 3 – рядом с подвижной.
- Выставить раму внутри проема с помощью клиньев (штапиков). В процессе установки требуется постоянно делать замер уровня горизонтального и вертикального отклонения окна.
- Отогнуть анкерные пластины и прикрутить их саморезами 5-6 мм к оконному проему. На каждое крепление потребуется по 2 шурупа.
- Задуть все швы монтажной пеной.
- Установить на место створки и стеклопакеты.
- Когда пена полностью высохла можно доставать подкладочные штапики. Оставшиеся после них отверстия нужно дополнительно задуть пеной.
- После обрезания излишков пены, регулировки створок, а также отделки швов можно снимать пленку с наружной части окна, так как если этого не сделать, то со временем ее будет сложнее открепить.
В данном случае роль четверти может выполнять внешняя отделка или можно сделать ее самому из ЭППС (пеноплекс, пенополистирол и их аналоги), деревянных брусков или изоплата. Ширина четверти должна составлять 4-5 см.
При использовании в качестве четверти ЭППС потребуется прокладка из ПСУЛа между полимером и окном. Если применяются материалы, которые пропускают пар, то дополнительная прослойка не нужна.
Отделка
Перед началом отделки следует знать устройство монтажного шва. Данный элемент разделяют на основные части:
- Внутренняя, которая выступает в качестве влагоизоляции, для защиты рамы и каркаса дома от пара, а также дополнительной теплозащиты.
Также не дает воздействовать влаге и солнечным лучам на центральный шов, чтобы он не разрушался.
Его объединяют с внешним контуром гидро- и ветрозащиты (обычно мембрана).
- Центральный слой состоит чаще всего из монтажной пены. Она дает основное усиление шумо- и теплоизоляционных свойств.
- Наружный нужен для защиты центрального шва от внешнего воздействия влаги, солнечных лучей, а также других погодных проявлений. Его объединяют с внешним контуром пароизоляции и утеплителя.
Проводить отделку шва в каркасном доме рекомендуется деревянными панелями. Для этого потребуется:
- Пустоты в оконном проеме заделать утеплителем (минеральной ватой). Это нужно для дополнительной изоляции, а также для того, чтобы впитывать и отдавать лишнюю влагу.
- Очистить доски, которые будут использоваться для отделки с помощью фуговального станка.
- Уголок одного из ребер отпилить на 90 °.
- Сделать обрезку досок по ширине боковых стен. Срез делается поперек, для того, чтобы обустроить наклонный скос. Одну из граней облицовки сделать округлой, так как она будет наружной.
- Высверлить отверстия для саморезов в каркасе и досках.
- Приложить панели к поверхности проема, чтобы проверить их размер. Если есть зазоры, то вставить туда небольшие деревянные бруски.
- Вкрутить саморезы в отверстия. Шляпка должна немного утопать вовнутрь.
- Покрыть шляпки шпаклевкой и зашлифовать поверхность.
- Установить декоративный наличник.
Настройка и использование
Для этого используются шестигранные ключи, с помощью которых подтягивается фурнитура, а также рихтовочные пластины, чтобы выставить створки.
После настройки окно должно плавно открываться и не цепляться за оконный проем. Следует тщательно проверить не прогнулась ли рама, так как это может помешать работе фурнитуры, а также сломать стекло избыточным давлением.

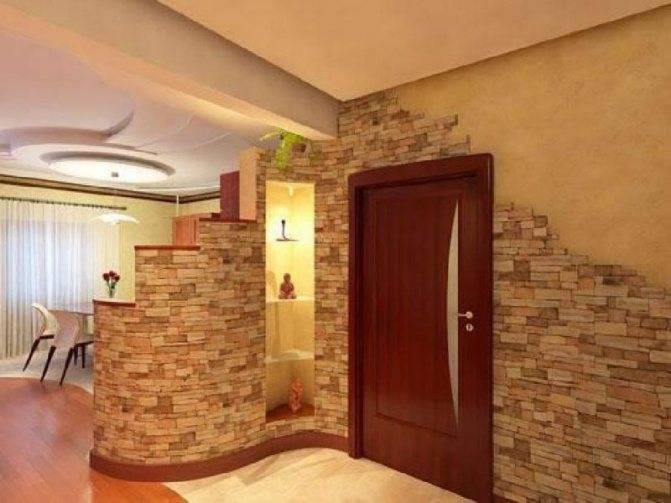

Отделка проема
После того, как монтаж будет завершен, входной проем под дверь необходимо «облагородить». Для отделки проемов применяются штукатурка, декоративный камень, пластик, гипсокартон и древесина.
К примеру, декоративная штукатурка отличается долговечностью и экологической чистотой. На откосах проема штукатурка заполняет все пустоты и дополнительно его укрепляет. При работе с этим материалом необходимо убедиться в надежности конструкции проема входной межкомнатной двери, а затем приступать к подготовке раствора. Декоративная штукатурка наносится с применением специальных шаблонов, выполненных из качественных материалов. Если монтаж проема не предусматривает наличия дверей, то его углы дополнительно укрепляются специальными профилями, которые должны располагаться по всем сторонам входа. Оставшиеся полости заполняет штукатурка, а ее излишки удаляются. После высыхания раствора проем под дверь можно окрасить акриловой эмалью.
Для облицовки глубоких проемов часто применяются листы гипсокартона. Преимуществом такого варианта отделки является возможность придать конструкции любую желаемую форму. При оформлении проема из листов вырезаются необходимые элементы в соответствии с его размерами. Поверхность откосов обрабатывается цементным раствором или гипсовой смесью до гладкого и ровного состояния. Затем вырезанные из ГКЛ элементы можно крепить на предварительно установленные в проеме профили или просто клеить к поверхности. Для внешнего покрытия такой облицовки часто используется декоративная штукатурка.
Дверной проем часто подвергается каким-либо механическим воздействиям. Поэтому цементная стяжка является самым надежным видом покрытия дверных откосов. В отличие от других видов облицовки, которые при повреждении требуют замены их элементов, цементное покрытие легко ремонтировать и приводить в изначальный вид.
В зависимости от стиля интерьера дверные проемы также можно оформлять арками, витражами, колоннами, или просто красивыми шторами.

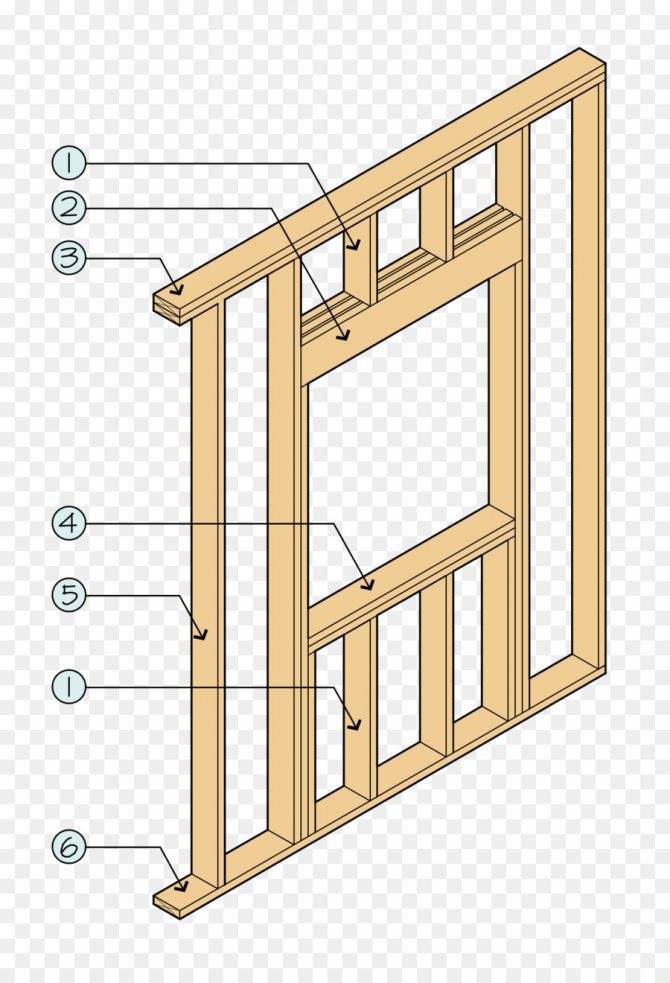

Боковые опоры для окна
Отделка проёмов осуществляют двумя способами:
- При помощи ригеля (финская технология)
- При помощи хедера (канадская технология)
Оба способа пользуются спросом, но в России больше применяют финскую технологию. Но мы расскажем об обоих способах.
Устройство ригеля
Использование ригеля — это финский способ обустройства оконных проёмов.
Ригели – это большие опорные балки, на которые опираются и все другие элементы каркасного дома.
Ригелем является доска, стоящая на ребре и встроенная в верхнюю часть каркаса. Данная доска равноценно раздаёт нагрузку от балок перекрытия к проёмам окон и дверей.
Ригель состоит из разных частей. При возведении каркасных домов не применяют доски больше шести метров, а стены дома могут быть даже более шести метров. Такое устройство стыкуется со стойкой для окон и это делает конструкцию надёжней.
Когда строительство каркасного дома производится своими руками , нужно избегать такой ситуации, когда ригель соединяется со стойкой в том месте, где уже есть соединение верхней обвязки. Такое соединение будет неустойчивым, и конструкция будет некрепкой, поэтому установленное пластиковое окно может выпасть из проёма.
Профессиональные строители рекомендуют устанавливать в каркасных домах не пластиковые окна, а деревянные. Но отделка деревянной рамы не является лёгким делом. Сделать ригель своими руками нетрудно.
В каркасных домах, возводимых по канадской технологии, устанавливают хидер.

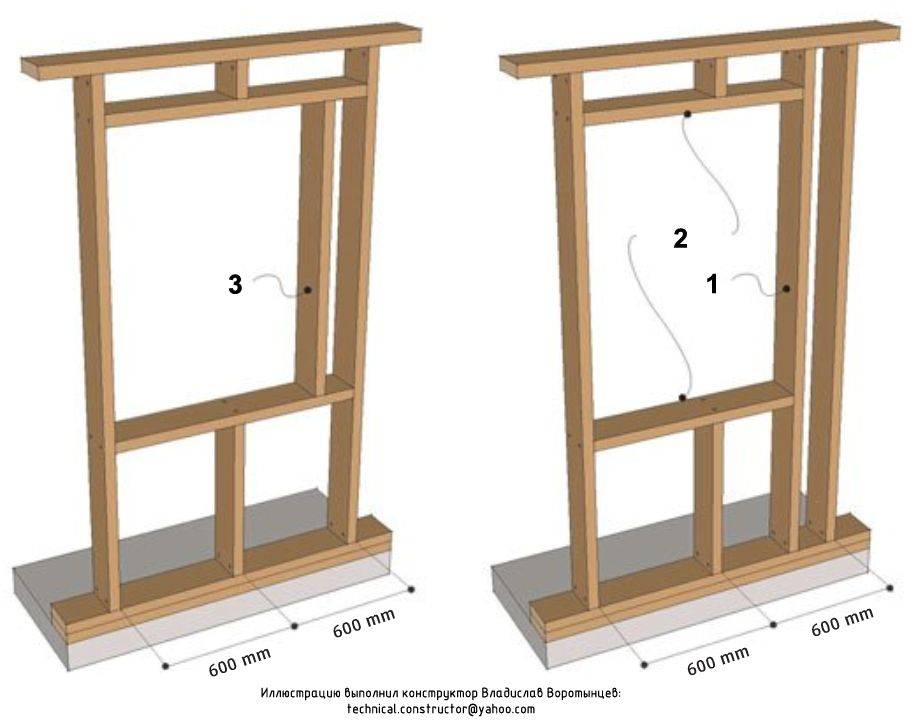

Устройство хидера
Стойки для окон устанавливают сверху и снизу оконного проёма, расстояние между ними такое же, как и для каркаса.
Там где в стенах отсутствуют окна и двери, нагрузка от верхней обвязки равноценно передается через стойки на фундамент строения.
Между основной и дополнительной стойкой оставляют большое расстояние в том случае, если в стенах присутствуют проёмы. Опорная балка может быть как верхней, так и нижней, но используют только одну из них.
Хидер состоит из сдвоенного или строенного бруса с высотой от ста до ста тридцати сантиметров. Точные размеры зависят от размеров окна и поперечной балки (лаги перекрытия). Всю нагрузку на себя принимает хидер и равномерно разносит её по стойкам и на фундамент.
Хидер и ригель выполняют одну и ту же функцию, поэтому сделать их самим как один, так и другой не составит труда.
Желаем вам удачи и успехов в работе!
Правильно установить окно по глубине стены
Это необходимо учитывать, чтобы в Вашем доме на внутренних поверхностях стекол, оконных коробках, откосах при минусовых температурах не образовывался конденсат, что приводит к запотеванию стекол, намоканию оконных конструкций и внутренней отделки откосов, а также к образованию наледи. Место расположения оконного блока должно определяться проектировщиком с учетом конструктива стены, вида стенового материала и на основании расчета изотерм — линий, соединяющих точки в стене с одинаковой температурой. В зимний период конструкция наружной несущей стены на прямом участке является однородной по теплофизическим показателям, изотермы направлены параллельно поверхности стены, тепловой поток движется из помещений дома наружу перпендикулярно изотермам.
В наружных углах дома, вокруг оконных и дверных проемов распределение температур неравномерное. При приближении к окну параллельные изотермы начинают изгибаться, стремясь к месту сопряжения оконной рамы и проема. В данном месте температура стены снижается, и возникает риск охлаждения до tточки росы, при которой влага начинает конденсироваться на откосах и конструкциях окна.
При tпомещения = +20 0 С и влажности = 50% водяной пар начинает конденсироваться при контакте с поверхностью с t 0 C
Температура и влажность воздуха в доме могут колебаться (t=18-22 0 C, влажность = 40-60%), поэтому для расчета узлов соединения строительных конструкций ориентируются на изотерму 10°C . Чтобы не образовывался конденсат, изотерма 10°C должна проходить внутри ограждающей конструкции. Поэтому окна в проемах смещают в зону положительных температур или утепляют место стыка.
