Требования к фундаментной плите
Чтобы вся конструкция была прочной и надежной, плитный фундамент должен отвечать следующим требованиям:
Иметь высокий допустимый предел нагрузок. Несмотря на легкий вес газобетона, при проектировании учитывают вес людей, мебели, снежного пласта, кровли и т.д.В процессе эксплуатации собственник может решить увеличить нагрузку фундамент за счет пристройки дополнительного этажа или мансарды, что также нужно учесть перед началом строительства.
Быть способным выдерживать изгибающие силы, связанные с реакцией грунта при его промерзании
С этой целью особое внимание уделяют расчету оптимальной толщины плиты и качеству армирования бетонной стяжки. Проектирование по действующим стандартам и использование качественных материалов позволит фундаменту обладать всеми нужными эксплуатационными характеристиками
Проектирование по действующим стандартам и использование качественных материалов позволит фундаменту обладать всеми нужными эксплуатационными характеристиками.
Гидроизоляция и теплоизоляция плиточных фундаментов
Из-за большой площади соприкосновения с грунтом, на защиту от влаги и снижение теплопотерь при устройстве плиточного фундамента принято обращать особое внимание. Для гидроизоляции применяются разные способы:
Для гидроизоляции применяются разные способы:
- Обмазочный – для него характерно применение мастик, в состав которых входит битумные полимерные материалы. Готовые субстанции могут быть как на синтетической, так и на акриловой основе. Наносят их кистью, валиками или распылителями;
- Оберточный – в этом случае используют оберточные гидроизоляционные материалы, типа рубероида, биполя, стеклоизола или техноэласта. Эти рулонные материалы производят также на основе битума, и закрепляют методом наплавления.
Для сплошных плиточных фундаментов эти способы могут применяться лишь после заливки плиты, для ее защиты со стороны ребер, да и то, если плита имеет хоть какое-либо заглубление. Однако наибольшее увлажнение происходит обычно в нижней ее части, от грунтовых вод и скопления осадков. Для устранения этих явлений производят грунтовый дренаж, водоотвод, а также бетонную подготовку. Защитить от увлажнения осадками монолитную плиту поможет бетонная отмостка.
Теплоизоляция плиточных фундаментов производится в нижней части плиты и с ее боков. Используются пенопласт, пеноплекс, плиты экструдированного пенополистирола. Для определения достаточной толщины утеплителя применяют теплоизоляционный расчет.
Все достоинства и недостатки возведения фундамента из блоков ФБС
- Быстрота строительства. Фундамент из блоков – это раскроенная на куски монолитная подошва, части которой можно легко сложить в нужную вам форму.
- Надежность. Детали основания производятся в заводских условиях, где все этапы изготовления материала контролируют автоматы. Расчет фундаментных блоков (рецепт раствора, густота арматурной сетки) постоянно проводится для каждой разновидности из линейки ассортимента.
- Универсальность. Из фундаментных блоков можно собрать основание практически любой сложности. Строительный материал используется для обустройства высоких многоэтажек и небольших домов. В ассортименте есть изделия для ручной и механизированной работы бригады строителей.
- Стрессоустойчивость. Элементы со специальными добавками подходят для укладки в кислых или «ледяных» грунтах (в условиях вечной мерзлоты). Для точного расчета фундаментных блоков, требуемых для строительства, используются стандартные таблицы, утвержденные в СНиП.
- Продуманность. Фундаментные блоки оснащены специальными петлями, которые облегчают укладку элементов в ямы. Изделия одного калибра подогнаны друг к другу, в них устроены монтажные пазы для плотной стыковки.
Установка фундаментных блоков ФБС имеет и свои минусы:
- Дороговизна. Ленточный сборный или столбчатый фундамент обойдется примерно на 35-40% дороже, чем монолит. За скорость придется доплатить.
- Гидрозащита. После укладки фундаментных блоков обязательно нужно выполнить их тщательную гидроизоляцию (2 слоя). Сборное основание плохо переносит избыток влаги.
- Утепление. Швы кладки нужно дополнительно защитить от «замерзания», потому что перепады температуры и влажности отрицательно влияют на связующий раствор. Например, прекрасно защищает слабые места кладки и продлевает срок службы сборного основания.
Фундаментные блоки – это практичное и выгодное основание под дом, подвал, которое является надежным и прочным, а значит, прослужит вам долгие годы. Чтобы установить фундаментные блоки ФБС, не нужно особых умений.
Соблюдая технологию укладки и используя качественные материалы, можно быстро построить , сэкономив время и значительные средства.
Арматурный каркас – необходимость или прихоть?
Принято считать, что железобетонные элементы имеют несомненное преимущество перед бетонными. В отношении фундамента из монолитной плиты это правило можно с уверенностью принять за аксиому, поскольку упругость и деформационная стойкость ЖБК (железобетонных конструкций) в десятки раз больше нежели в тех, в которых отсутствует армирование. А поскольку плита пропорционально вытянутая по горизонтали, изгибающий момент, действующий от вертикальных нагрузок, значительно выше поперечной силы, учитывающей горизонтальные деформации.
Основным условием, при котором выполняется работа ЖБК, является прочное адгезионное сцепление арматуры с бетоном, а также исключение ее взаимодействия с окружающей средой (коррозия). Для этого на железные пруты арматуры нанесен рифленый рисунок, способствующий лучшему ее закреплению в теле железобетонных элементов. Помимо этого, армирующий каркас принято изготавливать вязанным, а не сварным, поскольку деформационные процессы из-за перепадов температур, изменения влажности и других факторов, могут привести к нарушению этих прочных связей.
Арматурный каркас обычно повторяет форму плиты или армируемого элемента. Для современных плитных фундаментов каркасы чаще вяжут с помощью мягкой вязальной проволоки. Продольную и поперечную арматуру располагают с заданным интервалом, регулируя прочность каркаса и расход материала. По строительным правилам арматурный каркас принято располагать так, чтобы он не касался грунта в нижней его части, и не выглядывал ни одной из его сторон. Это влияет на долговечность металла и его коррозионную стойкость в течение всего эксплуатационного срока.
Арматура для каркасов плиточных фундаментов производится из нескольких основных материалов:
- Металл – горячекатанные низколегированные конструкционные стали, класс А240-400. У рабочей арматуры рисунок ребристый, специально наносимый для лучшего сцепления элементов каркаса между металлом и бетоном. У конструктивной или вспомогательной рисунок отсутствует;
- Полимеры – группа современных материалов, в которые входит стекло-композитные, базальто-композитные, угле-композитные и арамидо-композитные волокна и составляющие.
Сравнение технических свойств и характеристик этих двух материалов – стали и композита – обычно приводит к выбору в сторону классического варианта из металла, поскольку композитные материалы проигрывают в упругости и вязкости, а также стоят дороже. Однако и у них есть свои несомненные плюсы, например, легкость и высокая прочность.
Материалы и инструменты
Для возведения плитного фундамента своими руками (о плюсах и минусах плитного фундамента), вам необходимо предварительно подготовить комплект необходимых инструментов и стройматериалов.
Итак, вам понадобится:
- штыковая и совковая лопаты: их количество будет зависеть от числа помощников, которые будут работать с вами;
- строительный уровень;
- виброплита;
- шнур или бечевка для разметки. Для выполнения данной операции вам пригодятся и колышки;
- вибратор для уплотнения бетонной смеси в процессе заливки
- бетономешалка (можно заказать готовый бетон, но в таком случае необходимо организовать подъездной путь к месту устройства фундамента);
- крючок для вязки арматурного каркаса.
Определить необходимое количество основных материалов возможно только после проведение необходимых расчетов.

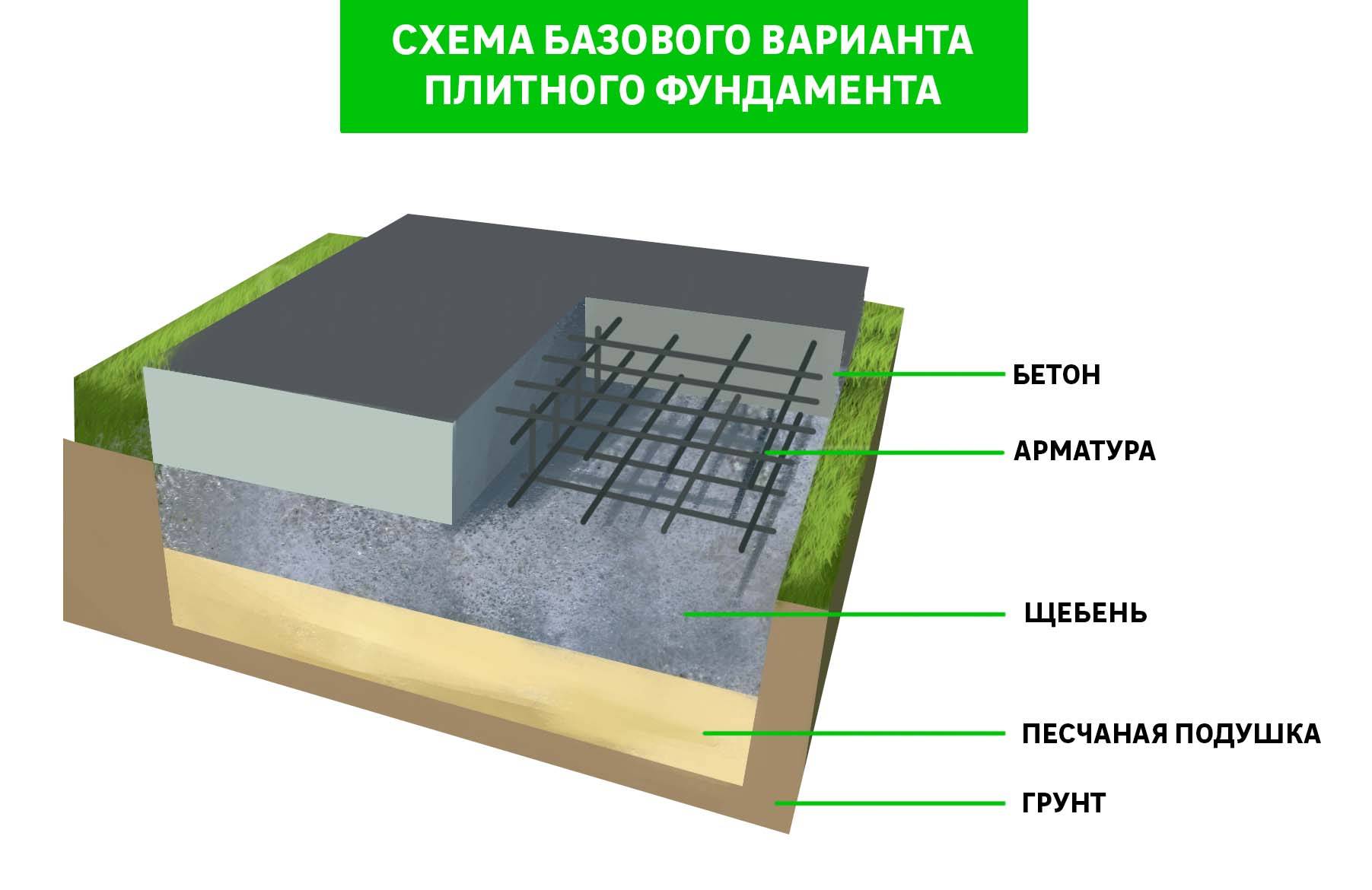

«Пирог» плитного фундамента состоит из следующих слоев:
- гравийно — песчаной подушки;
- гидроизоляционного слоя;
- арматурного каркаса, залитого бетоном.
Обычно своими руками плитный фундамент (плитный фундамент — технология работ) возводится под частные дома или хозпостройки. Все они относятся к конструкциям легким или средней тяжести.
В таких случаях можно избежать сложных расчетов, принимая толщину каждого слоя на основании рекомендаций специалистов (фундамент плита — расчет толщины):
- монолитной ж/б плиты — не менее 100 мм;
- песчаного слоя — 300 мм;
- щебеночной подсыпки – 100 мм.
Зная толщину, ширину и длину фундамента, простым перемножением этих значений можно подсчитать кубатуру каждого из основных материалов.
Немного сложнее обстоит дело с подсчетом количества арматуры. Она используется для изготовления арматурного каркаса. Эта конструкция состоит из двух сеток, связанных между собой вертикальными отрезками.
В частном строительстве для сборки верхнего и нижнего поясов каркаса применяют арматуру диаметром 12 мм. Шаг сетки составляет 200 мм. Для подсчета метража арматуры надо подсчитать количество стержней и результат умножить на длину одного из них.
Технология устройства фундамента монолитная плита
Разделите длину и ширину будущего каркаса на 200 и прибавьте к полученному числу по одному стержню. Осталось умножить эти цифры на 2 (количество поясов), а затем – на длину стержня и результаты сложить.
Пример: вам необходимо смонтировать каркас размером 6000х4000 мм.
6000:250 = 24;
4000:250 = 16;
(24+1) х 2 х 4(м) = 200 м;
(16+1) х 2 х 6(м) = 204 м;
200 + 204 = 404 (м. п.)
Переводим погонные метры в тонны:
404 (м) х 0,88 (кг/м) = 355,5 кг = 0,356 т,
Где 0,88 кг/м – удельный вес одного погонного метра арматуры диаметром 12 мм.
Оптимальная высота каркаса для частных построек – 150 мм. Исходя из этого, можно подсчитать и количество арматуры диаметром 8 мм на выполнение вертикальных связей.
Вязальной проволоки уходит в среднем до 20 кг на тонну арматуры. То есть для нашего примера ее потребуется не более 7,2 кг (20 х 0,356 = 7,12).
При подсчете количества бетона необходимо учесть, что арматура должна полностью покрываться бетонной смесью слоем в 50 мм. Следовательно, толщина плиты под каркас высотой 150 мм составит 250 мм.
Разновидности монолитной плиты
Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.
Классический тип

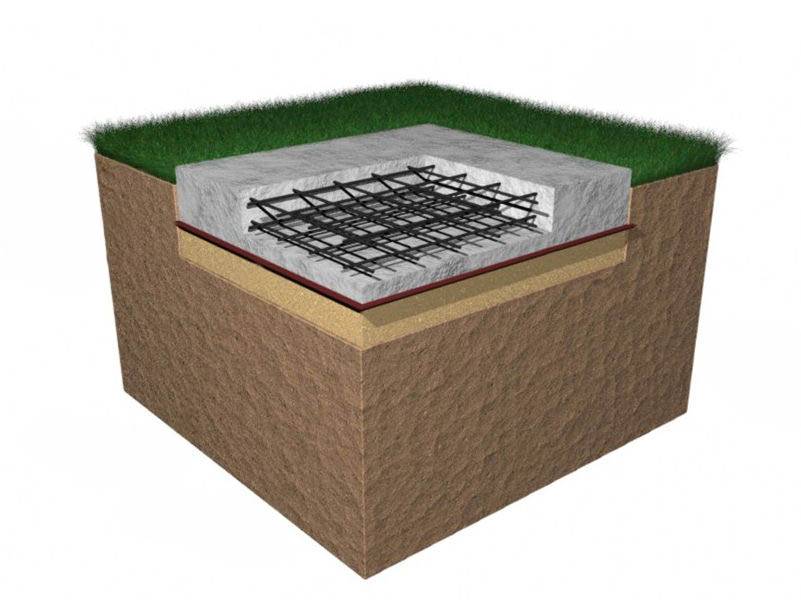

Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.

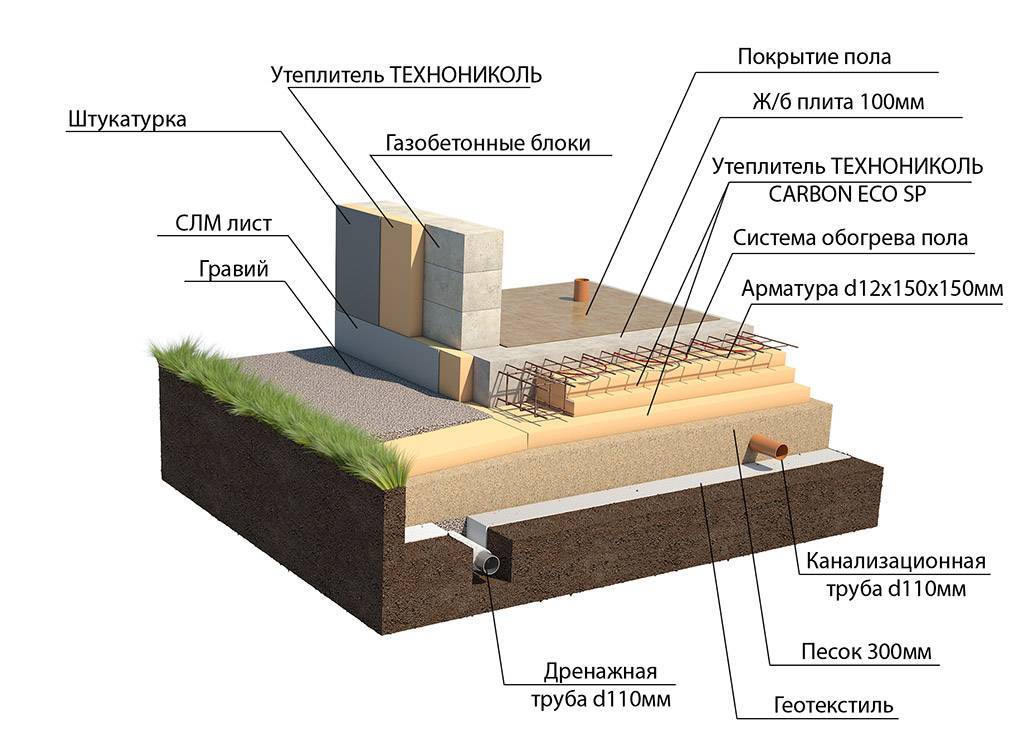

Утепленная шведская конструкция

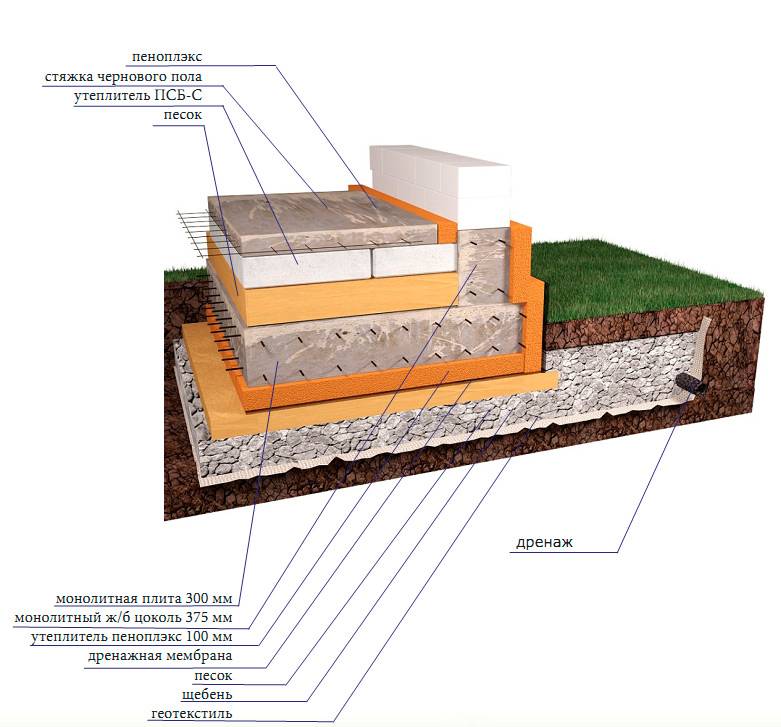

Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.
В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.

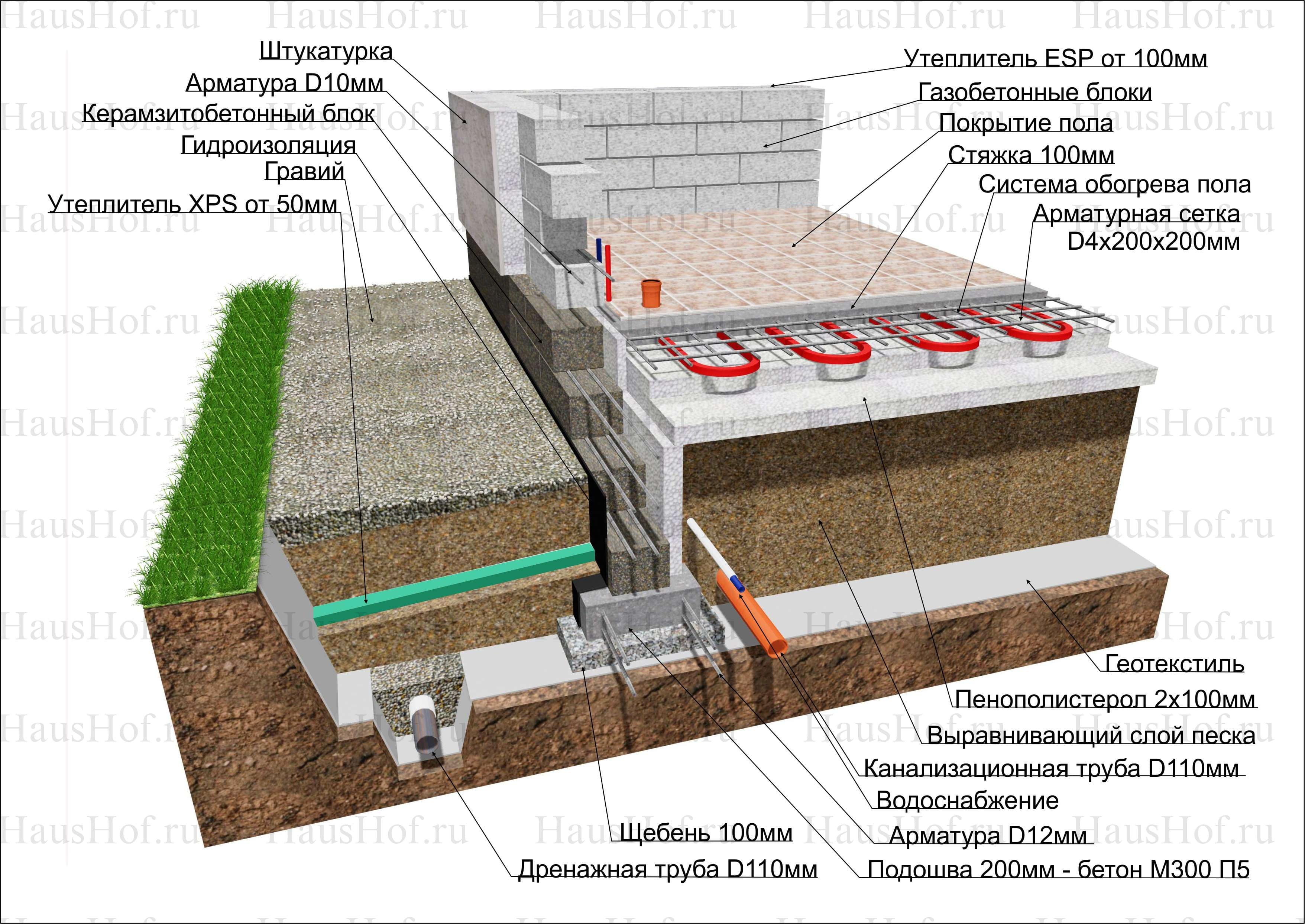

Русский вариант
Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.
Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.
Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.
Советуем почитать: Калькулятор расчета размеров и потребности в арматуре и бетоне плитного фундамента
Глубина заложения и копка котлована
Глубина заложения плитного фундамента, в первую очередь, зависит от типа грунта на строительном участке.
- В случае плотных пород грунта, по разметке выкапывается котлован, как правило, около 50 см глубиной.
- Если на участке присутствуют очень слабые породы грунта, такие как торф, например, тогда необходимо эти слои полностью снять. Глубина такого котлована может достигать 1 метр и более.
- Дно выкопанного котлована необходимо выровнять по горизонту, большой точности не требуется, но все же примерно ровно должно быть.
- Для копки котлована необходимо нанять спецтехнику. Копать своими руками — значительно дороже и дольше. Вручную можно только выровнять дно и края, а также убрать все огрехи, которые сделает экскаватор.
- Если экскаватор копнет в некоторых местах глубже, чем Вам необходимо, то ни в коем случае не засыпайте эти ямы тем же грунтом, который выкапываете. Их можно засыпать только песком, который не даст усадку.
- В случае, когда устраивается дренажная система с отводом воды, это необходимо сразу учесть и все отводы прокопать заранее с учетом перепада высоты.
Стоит отметить, что в случае устройства хорошей дренажной системы, необходимо сделать небольшой перепад высоты, на дне котлована, в сторону отвода воды.
Устройство плитного фундамента
Плитный фундамент представляет собой цельную монолитную бетонную плиту, которая и является основанием под будущую постройку. Если у Вас на участке заболоченные почвы, но Вы хотите поставить баню солидных размеров, то альтернативы плите под фундамент просто нет.
Траншея под рёбра жёсткости и дренажная труба
При наличии глинистых сильно пучинистых почв, бетонный плитный монолит в зимнее время может подниматься вместе со зданием, а по весне опускаться. По этой причине, его ещё называют плавающий фундамент. Имея большую площадь по сравнению с «ленточкой», плитный фундамент работает как цельная единая платформа. Тем самым оказывается меньшее давление на грунт.
Монолитная плита по своей структуре может быть двух видов: с рёбрами жёсткости и без. Понятно, что первый вариант делает фундамент более устойчивым к деформациям и горизонтальным смещениям. Это связано с тем, что рёбра жёсткости углубляются в почву по всему периметру гораздо ниже основного фундамента. Такую конструкцию фундамента можно образно представить в виде чашки, перевернутой вверх дном, только с очень низкими стенками.
Второй вид фундамента проще и быстрее в монтаже, зато не имеет таких жёстких характеристик, как первый. Он представляет собой обычную плоскую бетонную плиту, без всяких дополнительных элементов.
Плитное основание для бани
Наиболее редко используется фундамент плита под баню. Связано это с наибольшей сложностью при его строительстве, на чем более подробно остановимся ниже. Плитный фундамент для бани или дома является примером плоского плавающего фундамента, представляющего собой железобетонную плиту, изготавливаемую непосредственно в процессе строительства.
Фундаментная плита под баню
Технология изготовления такого основания требует большого количества грунтовых работ, изготовления сложного армирующего каркаса и обязательного качественного уплотнения бетонной заливки для придания максимальной прочности. При этом баня на плитном фундаменте будет надежно служить десятилетиями на таких проблемных грунтах, как торфяные и болотистые, отличающиеся высокой сезонной подвижностью.
Достоинства и недостатки
Плюсы плиточного фундамента:
Расширенные возможности на грунтах со сложной геологией, которые для ленточного основания не подойдут из-за низкой несущей способности и высокой пучинистости. Однако на явно заболоченных грунтах с сильной просадкой окажется неэффективен, уступая свайному с основой гораздо ниже глубины промерзания.
Плотные монолитные фундаменты подойдут для строительства тяжелых многоэтажных сооружений. Профессиональные расчеты распределения сил позволят сэкономить при проектировании многоквартирных домов.
Минимум усилий по обустройству фундамента. Земляные работы невелики, так как заглубленная часть небольшая. Однако при проектировании очень тяжелых или больших по площади сооружений это преимущество будет зыбким и начнет проигрывать ленточным основаниям.
Фундаментная плита является хорошей основой для пола первого этажа или цоколя
Это важное преимущество. При хорошем утеплении пол становится сразу теплым
В многослойной плите можно смонтировать водяной подогрев.
Плита не является строительным объектом повышенной категории сложности. Выкапывание котлована, заливку бетона, вязку арматуры можно провести своими руками. Навык приходит быстро.
Работа предстоит однообразная и утомительная. Однако заручившись поддержкой родственников, друзей, можно смонтировать самостоятельно без серьезных строительных навыков. Для небольшой строительной бригады заливка монолитного фундамента для частного дома будет выполнимой задачей.
Устройство плитного фундамента — трудоемкий процесс
Минусы:
- На участках с выраженной нестабильностью грунта «плавание» основания происходит с большой амплитудой, а силы снизу прикладываются неравномерно. Плита начинает испытывать колоссальные нагрузки на изгиб.
- Небольшие линейные деформации вполне вероятны. Некоторые материалы к ним чувствительны. При «плавании» плита может накрениться и стены отклонятся от вертикали. Для деревянных построек это не критично, а для блочных, кирпичных конструкций напряжения увеличиваются при достижении определенной высоты. Не исключено появление трещин в верхней части зданий.
- Ряд операций при монтаже потребует привлечения специалистов и техники. Для качественной трамбовки нужна виброплита. Вязка арматурного каркаса потребует вязальный пистолет или специальные хомуты, гидроизоляция — газовую горелку. Большой объем бетона при одномоментной заливке удобнее заливать с использованием строительного миксера. Плиту желательно смонтировать за 1 день.
- При значительных перепадах высот такое основание совсем невозможно либо нерентабельно.
- Подвал, погреб, смотровая яма одинаково невозможны при возведении монолитной плиты. Ее сущность в том, чтобы опираться всей площадью на грунт и при необходимости скользить по нему равномерно. Исключением является специфическое строение ряда плит с ростверками под несущие стены или арматурные закладки, уже от которых ведется заглубленная часть стены. Но это сложное и дорогое удовольствие.
- При возведении обязательна прокладка всех коммуникаций, включая силовые кабели, водопровод, канализации, короба. Это скорее не недостаток, а специфическая особенность технологии, но она усложняет процесс строительства.
- Стоимость монолитного фундамента глубокого залегания для частного дома высока. Иногда достигает 50% стоимости всего строения. При малозаглубленной плите все не так страшно. Хотя даже несколько лишних сантиметров быстро вырастают в кубы объема.
Двухъярусное армирование потребует значительного увеличения арматуры и бетона. Здесь ленточный фундамент выигрывает. Но плита одновременно является перекрытием в здании – черновой пол с хорошей гидроизоляцией, часто с утеплением. Это уменьшает общую стоимость сметы, несколько снижает общий объем работы, ее кропотливость.
Пошаговая инструкция монтажа
Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.
Подготовка участка
Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.
Обустройство дренажной системы
Правильно организованная дренажная система оградит основание от подмыва
Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.
Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.
В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.
Проведение работ перед заливкой
Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.
Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.
Армирование и заливка
Создание каркаса основания производится с помощью арматуры
Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.
Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.
Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.
Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.
Посмотрите видео, как производится армирование и заливка плиты основания.

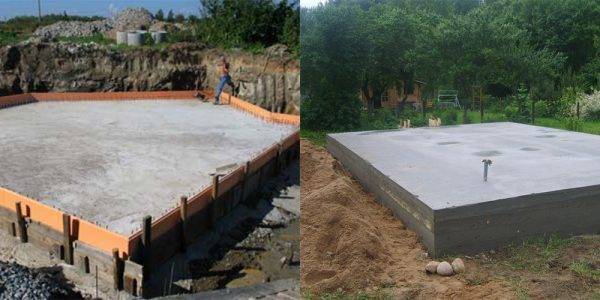

Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.
Видео описание
Процесс заливки фундамента в видео: Спустя 8 часов после заливки при условии, что температура воздуха составляет не менее 5 градусов, покрытие поливают водой. Орошение должно быть строго капельным – струя жидкости размоет не до конца затвердевшую массу. Чтобы не повредить поверхность, на неё укладывают мешковину либо насыпают слой из опилок, поверх укладывают плёнку. Укрывной материал нужно поливать для поддержания оптимальных значений влажности бетонной смеси.
При угрозе заморозков опалубку и плиту утепляют. Подойдут любые теплоизоляторы – строительные материалы, солома, опилки, пр. С монолита опалубку снимают тогда, когда бетон набирает 70% от общей проектной прочности.
Бетону после заливки нужно обеспечить правильный уход Источник stroidom-shop.ru
