Односкатная крыша своими руками

Варианты односкатной крыши гаража

Различие вариантов проявляется в конструктивных решениях и пропорциях. Гаражи для маленького «Запорожца» и большой «Тойоты» внешне могут быть очень похожи, но большие размеры второго требуют соответствующих конструктивных решений.

Гараж можно построить деревянный, по конструктивным решениям и технологии строительства дачных хозяйственных построек. Можно смонтировать каркас из металлического профиля и обшить его железным листом, например профнастилом. И можно построить солидное сооружение с кирпичными или блочными стенами, чердачной зоной и крутой крышей. Конечно, эти постройки будут различаться и по трудоёмкости строительства, и по стоимости.

ФОТО: krovgid.comОдноскатные крыш – общий вид и простой чертёж

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта

В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство

Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов. Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию

Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

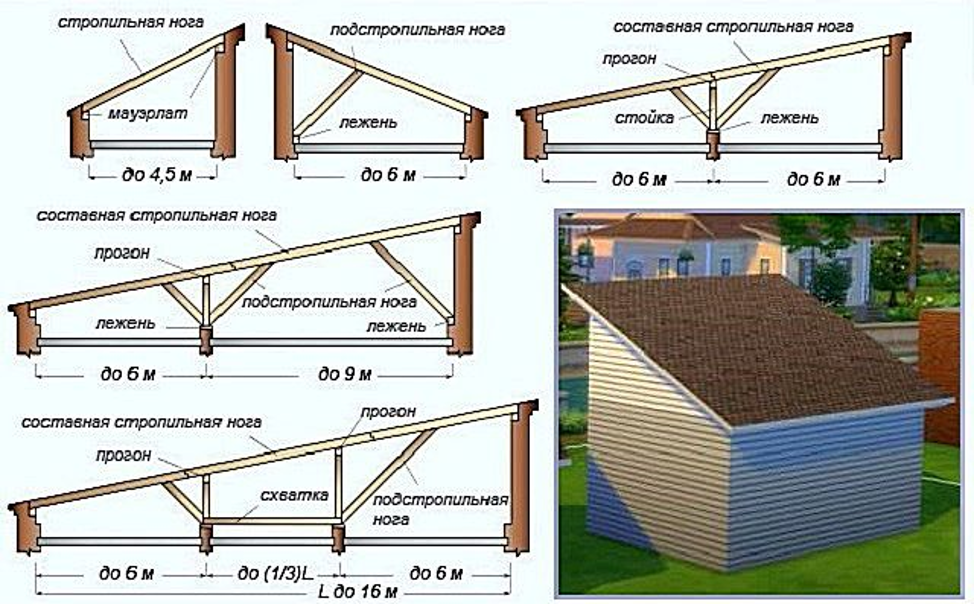

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги. А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

  • для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
  • на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
  • сечение стоек, подкосов и прогонов – 10 х 5 см;
  • обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

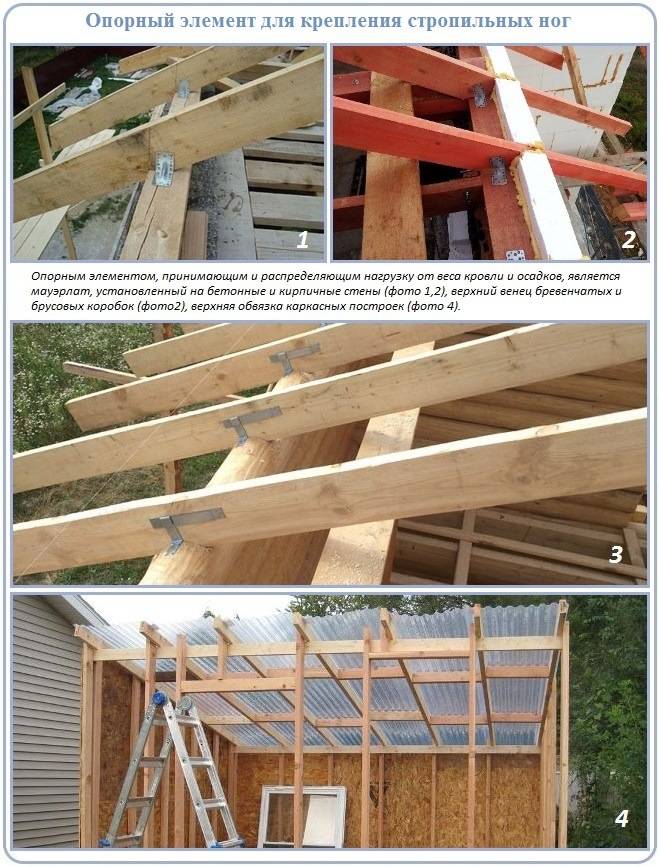

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

  1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
  2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
  3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

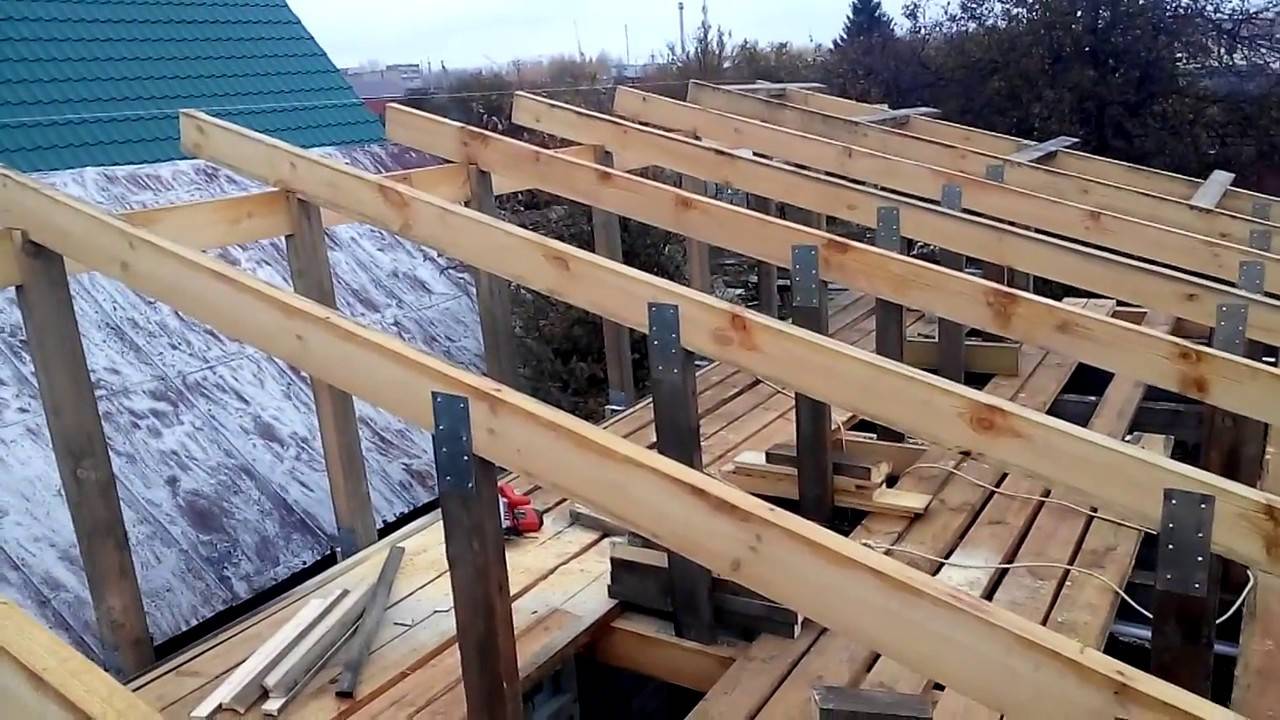

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

  1. Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
  2. Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
  3. Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
  4. Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

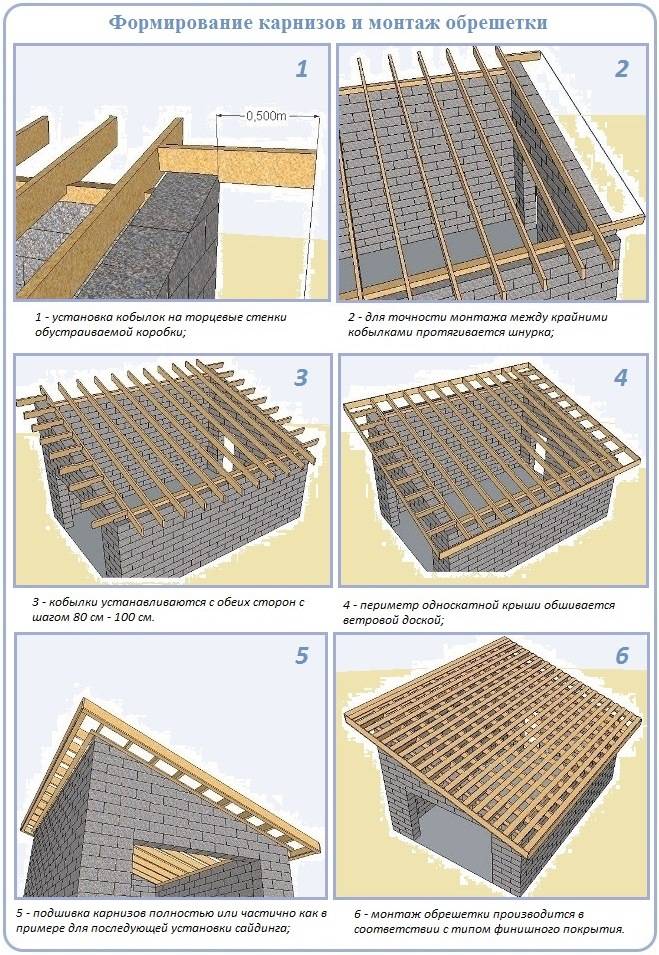

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

  • под металлочерепицу – 35 см;
  • для профнастила и шифера – 50—60 см;
  • под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Односкатная крыша: инструкция по созданию

Односкатная крыша – это оригинальное и в то же время доступное решение практически для любых строений.

Односкатная крыша – креативное решение для жилого дома.Достоинства таких конструкций заключаются в следующем:• Легкость проектировки.• Стоимость (экономия 30 – 35%).• Экономия материала (расход в 2 раза ниже, в сравнении с двускатными вариантами).• Легкость монтажа.• Устойчивость к сильным ветрам.Совет: для регионов с затяжными ветрами односкатные крыши оптимальный вариант .• Быстрота монтажа.• Доступность ремонта.

Несколько ложек дегтя в этой бочке присутствуют:• Неэффективное использование чердака. Мансарду с такой крышей обустроить не получится.• Водосток направлен в одну сторону. Это требует создание прочной системы водоотлива.• Строение получается менее привлекательным.Из-за этих факторов односкатные крыши для габаритных строений используют редко (за исключением комбинированных конструкций). Чаще всего их применяют для пристроек, гаражей, бань и хозяйственных построек.

Крышу делают из разных материалов (оцинковка, сайдинг, рубероид и т. д.). Мы рассмотрим вариант с шифером.

Перед началом работ требуется произвести расчеты. В первую очередь вы должны определиться с ориентировкой относительно преобладающего ветра. Он должен проходить снизу вверх, будто пытаясь забраться. В таком случае давление на конструкцию будет минимальным, что обеспечит её долговечность. Если речь идет о комбинированной крыше, то именно односкатная будет задавать тон строительству. С её расположением нужно определиться в первую очередь. При использовании шифера уклон должен составлять 20-25 градусов (рубероид – 10, черепица 30-35). Когда речь идет о небольших строениях (например, гараж ) многие предпочитают делать расчеты «на глаз», ввиду небольшого количества материалов. Для тех, кто верен царице наук, представляем формулы:1. Lф = Lст х tgА, где Lф — высота фронтона, Lст — длина стены, А — угол наклона.2. Lстр = Lф/sinА, где Lстр — длина стропил.Совет: чтобы найти синус и тангенс, воспользуйтесь таблицей Брадиса.Пример: длина стены — 5 метров, а угол А 25 градусов. Длина фронтона получится: 5 х tg25° = 2,35 (м). L стропил составит: 2,35/sin25° = 5,6 (м).На основе полученных значений делаем расчеты материалов, не забывая добавить 10% (на подрезку и брак).

Кровля с одним скатом из профнастила

Профнастил имеет такие достоинства:

  • небольшой вес;
  • прочность;
  • отсутствие вредных веществ в составе материала.

Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.

В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.

В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:

Таблица: уклон крыши исходя из выбранного материала

ПрофнастилУгол наклона кровли, °Толщина листа, ммШаг обрешётки
С-8минимум 15°0,5сплошная обрешётка
С-10до 15°0,5сплошная обрешётка
С-20до 15°0,5–0,7сплошная обрешётка
С-21более 15°0,5–0,7до 650 мм
НС-35более 15°0,5–0,7до 1000 мм
Н-60минимум 8°0,7–0,9до 3000 мм
Н-75минимум 8°0,7–0,9до 4000 м

Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.

К бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой

Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.

Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:

  1. Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
  2. С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
  3. Затем надо соорудить шаблон исходя из полученного значения.
  4. По шаблону сделать разметку на остальных стропильных ногах.

В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:

  1. Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
  2. Если уклон средний, то шаг может быть от 35 до 65 см.
  3. Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
  4. В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.

Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.

Укладка гидроизоляции

Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.

Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.

Профнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром

Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.

Крепление профнастила на кровлю

На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб

Важно следить за тем, чтобы не пережималась прокладка для уплотнения

Профнастил на обрешётку устанавливается таким образом:

  1. В первой рейке нужно установить по одному самонарезающему винту в прогиб.
  2. Во второй рейке устанавливается по 2 самореза через 2 прогиба.
  3. В третьей планке монтируется по 3 винта через 2 прогиба.
  4. В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.

Листы с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб

Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.

Расчёт материала

Рассчитать материал для простого сооружения небольшого размера, например сарая, не представляется сложным. Необходимо выстроить одну стену выше другой на величину уклона, а затем выставить стропильную группу и обрешётку с учётом необходимого свеса. При этом площадь покрытия высчитывается так же, как площадь прямоугольника, а длина элементов вычисляется простым промером.

Если же длина пролёта превышает 4.5—5 м, при расчёте нужно учитывать, что длина стандартного материала не превышает 6 м. Это говорит о том, что придётся делать составные стропила и ставить дополнительные продольные затяжки для укрепления всей кровельной конструкции.

Большая длина пролёта диктует сложные технические решения, а также повышается расход материала. На количество необходимых стропил оказывают влияние угол наклона ската и вес кровельного материала. При углах наклона менее 10 о стропила должны быть расположены в 50 см друг от друга и надёжно закрепляться на мауэрлатах.

Вместо бруса в этом случае можно использовать поставленные на ребро доски толщиной не менее 30 мм, которые дают хорошую прочность и снижают вес конструкции. Количество кровельного материала, пароизоляции, гидроизоляции и утеплителя рассчитывается в зависимости от конфигурации кровли.

Мауэрлаты подвержены перепадам температур и воздействию влаги, поэтому их важно не только надёжно закрепить, но и положить на слой гидроизолирующего материала.

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

Для двухопорных стропил принята таблица

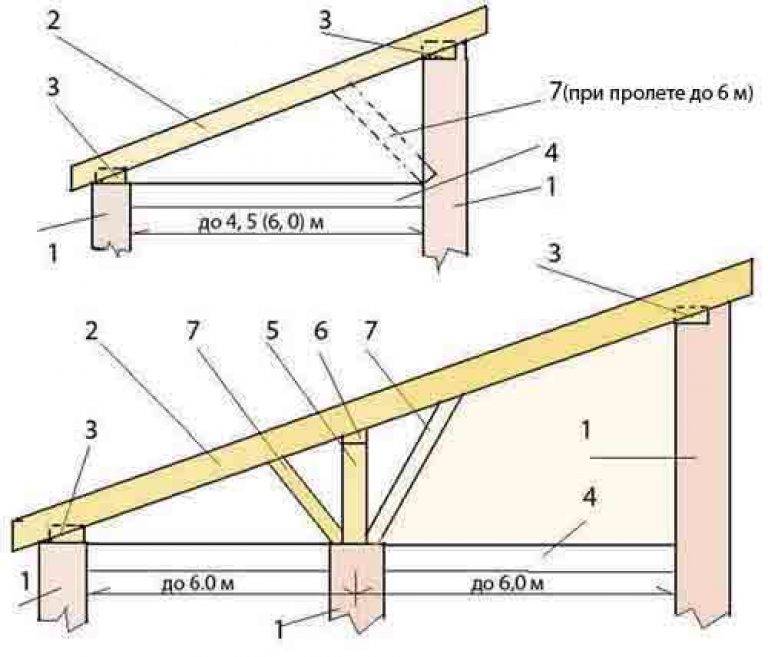

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Кровля с одним скатом из профнастила

Профнастил имеет такие достоинства:

  • небольшой вес;
  • прочность;
  • отсутствие вредных веществ в составе материала.

Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.

В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.

В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:

Таблица: уклон крыши исходя из выбранного материала

ПрофнастилУгол наклона кровли, °Толщина листа, ммШаг обрешётки
С-8минимум 15°0,5сплошная обрешётка
С-10до 15°0,5сплошная обрешётка
С-20до 15°0,5–0,7сплошная обрешётка
С-21более 15°0,5–0,7до 650 мм
НС-35более 15°0,5–0,7до 1000 мм
Н-60минимум 8°0,7–0,9до 3000 мм
Н-75минимум 8°0,7–0,9до 4000 м

Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.

К бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой

Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.

Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:

  1. Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
  2. С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
  3. Затем надо соорудить шаблон исходя из полученного значения.
  4. По шаблону сделать разметку на остальных стропильных ногах.

В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:

  1. Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
  2. Если уклон средний, то шаг может быть от 35 до 65 см.
  3. Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
  4. В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.

Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.

Укладка гидроизоляции

Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.

Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.

Профнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром

Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.

Крепление профнастила на кровлю

На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб

Важно следить за тем, чтобы не пережималась прокладка для уплотнения

Профнастил на обрешётку устанавливается таким образом:

  1. В первой рейке нужно установить по одному самонарезающему винту в прогиб.
  2. Во второй рейке устанавливается по 2 самореза через 2 прогиба.
  3. В третьей планке монтируется по 3 винта через 2 прогиба.
  4. В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.

Листы с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб

Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
