Преимущества профнастила
Профнастил является одним из наиболее популярных современных материалов. Это объясняется рядом преимуществ его использования:
- возможность придания материалу различной формы;
- широкий ассортимент размеров, фактур и оттенков;
- прочность и надежность;
- доступная стоимость;
- удобство обработки листов;
- универсальность применения;
- устойчивость к перепадам температур, длительному воздействию прямых солнечных лучей и атмосферных осадков.
Однако основным преимуществом материала является его высокий показатель устойчивости к механическим повреждениям. Благодаря этому, листы не повреждаются даже при сильном граде или длительном воздействии большого слоя снега. В таком случае профнастила превосходит по показаниям поликарбонат, и в то же время выглядит красиво и современно в отличие от шифера. Благодаря универсальности использования, листы профнастила одного цвета можно использовать для оформления крыши, ограждения и навеса.

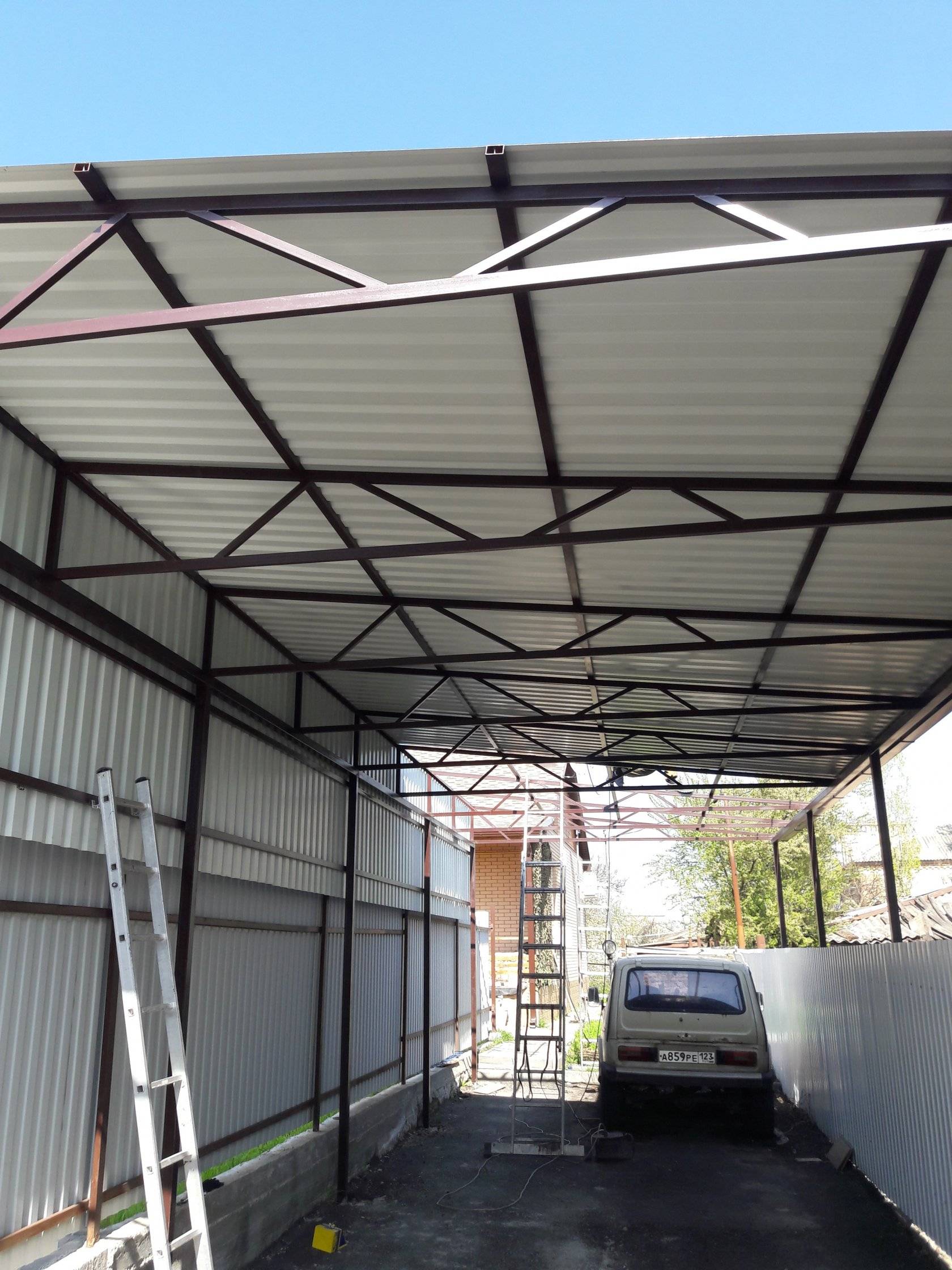

Монтаж каркаса для придомового навеса
Помимо двух или более опор, забетонированных в земле, нести вес конструкции будет стеновая опора. Как правило, это брус, закреплённый анкерами на несущей стене соседнего строения. Односкатный навес предполагает, что высота вертикальных труб будет несколько ниже стенового бруса. Это необходимо, чтобы постройка имела уклон.
Также каркас навеса состоит из:
- Мауэрлата — горизонтальной перекладины, которая располагается на вертикальных опорах конструкции, параллельно стеновому брусу.
- Стропил — поперечных балок, которые укладываются с одной стороны на стеновую опору, с другой — на мауэрлат.
- Обрешётки — тонких реек, которые располагаются сверху стропил параллельно мауэрлату и стеновому брусу. На них в дальнейшем будут крепиться листы профнастила. Поэтому рейки желательно сварить так, чтобы ячейки соответствовали ширине листа.
Совет. Обрешётку делают на земле, а затем поднимают и крепят на высоте. Для угловых планок обычно применяют металлическую трубу 40х60 мм, для промежуточных — 30х50 мм. Перед поднятием на высоту покрасьте сетку, чтобы предупредить коррозию.
Применение навеса из профнастила
Профнастил является универсальным материалом, поэтому его можно использовать для оформления различных частей дома и приусадебного участка. Навес из профнастила чаще всего устанавливается в таких случаях:
- в качестве защитного козырька над крыльцом или входом и дом;
- как накрытие над различными хозяйственными постройками;
- в качестве защитного накрытия над детской площадкой, зоной отдыха или беседкой;
- для защиты автомобиля от атмосферных осадков.
Для изготовления навесов из профнастила рекомендуется использовать оцинкованные, а не поликарбонатные листы. Они гарантируют высокий показатель прочности, долговечности и устойчивости к механическим повреждениям.
Виды навесов из профнастила
При использовании оцинкованных листов можно изготовить конструкцию практически любой формы. Однако чаще всего используются такие конструкции:
Односкатные навесы из профнастила. Самый простой вид, который чаще всего используется при самостоятельном изготовлении. Такая конструкция может стоять отдельно или опираться на стену постройки
Однако при изготовлении односкатного навеса из профнастила крайне важно правильно рассчитать оптимальный уровень наклона. Если не соблюсти данный показатель, снег будет задерживаться на постройке, и может стать причиной механического повреждения легкого каркаса.. Односкатный навес
Односкатный навес

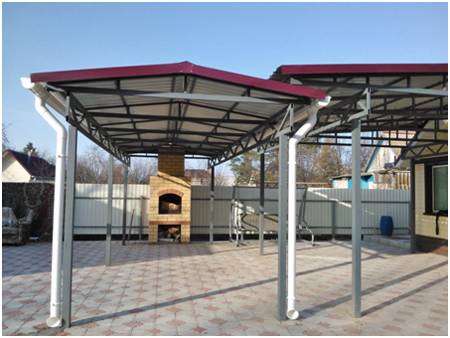

- Двускатный навес. Данный вариант оптимально подходит для покрытия площадок, которые имеют значительную площадь. При постройке сооружения рекомендуется использование металлических профилей с ребрами жесткости для усиления конструкции. Это гарантирует равномерное распределение нагрузки, чтобы предотвратить механические повреждения отдельных участков.

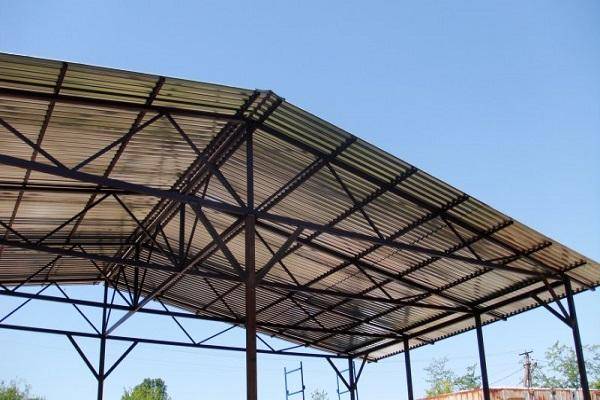

Двускатная конструкция
- Арочный навес из профнастила. Выполнение такой конструкции является наиболее сложной задачей, поэтому самостоятельно без специальных навыков сделать ее будет проблематично. Особенностью такой конструкции является использование изогнутых прогонов верхних элементов каркаса. Именно на них монтируются листы профнастила.

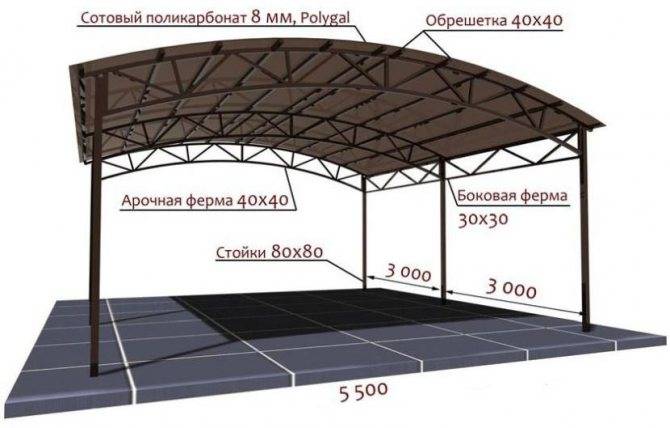

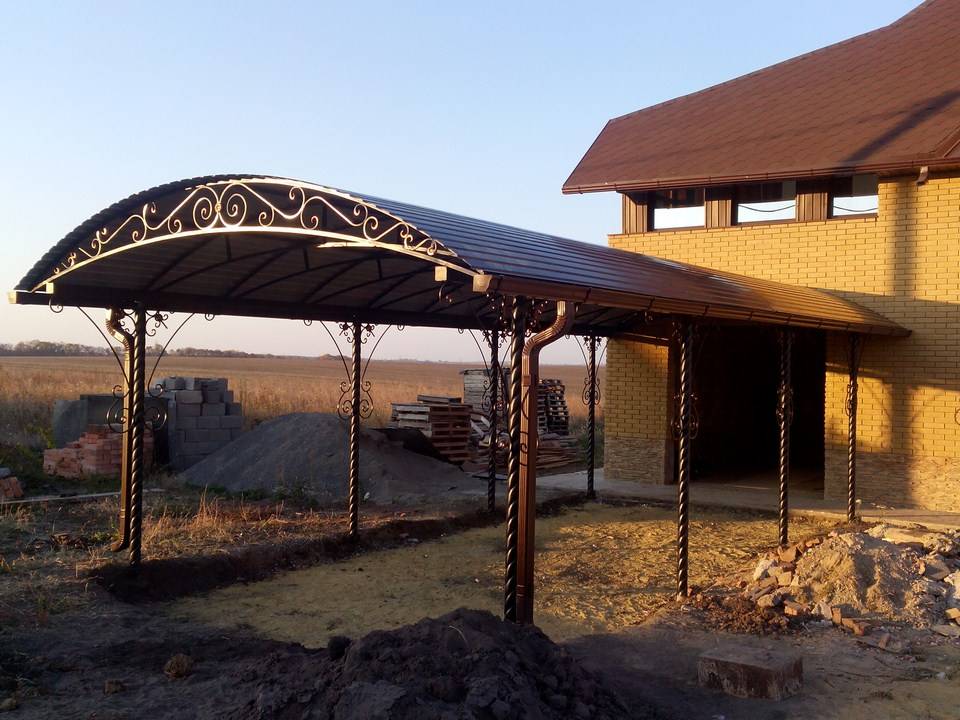

Арочный навес
Для изготовления арочного навеса используется специальное оборудование, поэтому лучше нанять профессионалов. Однако выбор именно такого варианта конструкции позволяет изготовить современный и изысканный навес, который украсит приусадебный участок.
Строим каркас для навеса
Сделать навес из профнастила достаточно просто. Кроме того, профнастил имеет и другие преимущества перед прочими кровельными материалами, например, поликарбонатом. Прежде всего это прочность, легкость и внешняя привлекательность. Именно эти качества обеспечивают профнастилу широкую популярность.
Схема крепления профнастила к обрешетке крыши.
Толщина слоя покрытия составляет 0,5-0,8 мм. Стандартные параметры листа профнастила варьируются от минимальных 0,8*4 м до максимальных 1,1*6 м. Перед началом любых работ с этим материалом необходимо правильно определить его необходимое количество.
Оригинальный внешний вид профнастила играет не последнюю роль в придании ему популярности. Наиболее распространенным видом материала является оцинкованный с блестящей поверхностью
Кроме того, стоит обратить внимание на вишневый, коричневый и зеленый оттенки, которые придаются профнастилу цветными полимерами
Таким образом, основные преимущества этого кровельного материала:
- длительный срок эксплуатации в силу устойчивости к внешнему воздействию;
- нечувствительность к воздействию солнца;
- экологическая безопасность;
- защита от возгорания;
- привлекательный внешний вид.
Особенности строительства отдельно стоящего навеса
Навес из профнастила во дворе может стоять отдельно. Для этого понадобится выстроить фундамент и соорудить обрешетку. После разметки территории устанавливаются опорные столбы, расстояние между которыми должно составить 30 см. В глубину ямы выкапываются на 30 см. Однако с увеличением высоты столбов необходимо глубже вбивать их в землю. Как и в вышеописанном случае, каждая опора заливается раствором. Для установки каркаса понадобятся металлические трубы. В процессе высыхания фундамента можно заняться свариванием обрешетки. Первыми монтируются лаги, которые будут выполнять несущую роль каркаса. Они привариваются к арматурным прутьям, обрабатываются противокоррозийным средством, при необходимости окрашиваются сварные швы. После изготовления каркаса можно приступать к установке листов профнастила.
Тот материал, что имеет полимерное покрытие, легче поддается монтажу, обладает более длительным сроком эксплуатации. Кроме того, он более устойчив к вибрации и атмосферным осадкам. Когда изготавливаются навесы из профнастила во дворе частного дома по такой технологии, листы должны устанавливаться с помощью крепежа с резиновыми прокладками. Нахлест в этом случае может составить предел от 4 до 6 см. Если же речь идет об односкатных конструкциях, то он может быть равен 4 см. Парковочные автомобильные навесы обычно укрепляются ребрами жесткости. Это особенно актуально в том случае, когда используется стеновой настил взамен универсального.
Виды навесов из профнастила
Прежде чем сделать сооружение из профильного материала, надо ознакомиться с разновидностями навесных конструкций для хранения автомобилей.
Односкатный навес
Наиболее простой разновидностью навесов являются односкатные конструкции. Главной их особенностью является то, что поверхность из листов монтируется под небольшим углом. Это делается для улучшения водоотвода и уменьшения снеговой нагрузки на крышу.
Опытные строители не советуют делать уклон крутым, так как из-за этого при сильных порывах ветра дождь или снег будут попадать под кровлю. Также нельзя делать угол слишком большим, чтобы кровля не подвергалась ветровым нагрузкам.
Двускатные навесы
Есть регионы, в которых зимы часто сопровождаются усиленными снегопадами. В этом случае специалисты советуют делать двускатные конструкции с крутым углом наклона крыши. К основным достоинствам навесов относят надежную защищенность от осадков, а также большую площадь перекрытия, которая позволит защитить даже несколько автомобилей.
Однако есть у двускатных сооружений и недостатки, с которыми следует ознакомиться. Главным минусом считается сложность изготовления и немалые финансовые расходы при покупке необходимых стройматериалов.
Арочный навес
Некоторые владельцы автомобилей ценят в навесах не только их функциональные качества, но и эстетические свойства, благодаря которым можно украсить территорию с загородной дачей. Наиболее красивой считается арочная конструкция, которая улучшает вид дачного участка и дополняет его архитектурную композицию.
Многоскатные навесы
Такие конструкции редко устанавливают на дачных участках, так как они больше подходят для автомобильных стоянок или павильонов. Многоскатный навес состоит из двухскатных, которые установлены в один ряд. Перед изготовлением конструкции надо все тщательно спланировать и продумать организацию водоотведения в верхней и нижней части навеса.
Пошаговая инструкция по изготовлению конструкции навеса из профтрубы своими руками
Последовательность выполнения работ зависит от типа.
Односкатный навес
Данная конструкция является наиболее простой. Для её изготовления нужно:
- Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
- Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.
Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка
Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением
Навес из поликарбоната из профильной трубы не требует дополнительных креплений
Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами

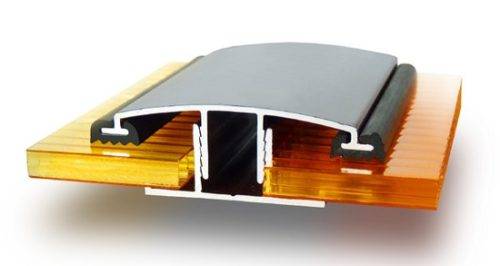

Стыковать листы поликарбоната между собой необходимо с помощью специального профиля
Торцы поликарбонатных листов обязательно нужно защитить
Видео: как сделать фермы своими руками
Арочная конструкция
Строительство арочного навеса производится практически таким же образом, как и односкатного, однако они отличаются большей эстетичностью и функциональностью.
Самостоятельно арочный навес построить достаточно тяжело, так как для этого необходимо иметь специальное ручное или электрическое оборудование для того, чтобы можно было легко согнуть металлический профиль. В домашних условиях выполнить такие действия практически невозможно.
Арочный навес из профильной трубы невозможно сделать без специального оборудования

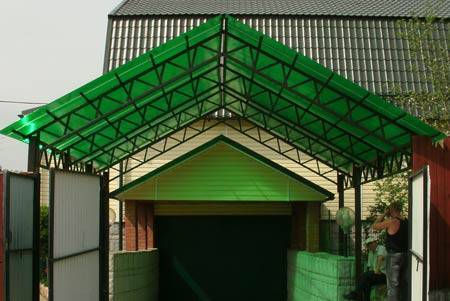

Двускатные навесы
Двускатный навес монтируется аналогично односкатному, однако в конструкции присутствует два треугольника, которые расположены зеркально относительно друг друга. Кровля такого навеса образуется двумя наклонными плоскостями под определённым углом.
Из-за наличия конькового узла такая конструкция имеет более сложную систему строения, но зато он может перекрыть намного большую площадь участка.
Двускатный навес из профильной трубы может накрыть территорию большой площади
Многоскатные навесы
Такие конструкции используются для покрытия больших площадей, таких как автостоянки, выставочные павильоны и т. д. По своей сути они представляют собой серию последовательно расположенных двухскатных конструкций. Здесь, кроме конькового узла, который находится в верхних точках, надо будет создать систему водоотведения.
Многоскатный навес из профильной трубы может составлять оригинальную композицию

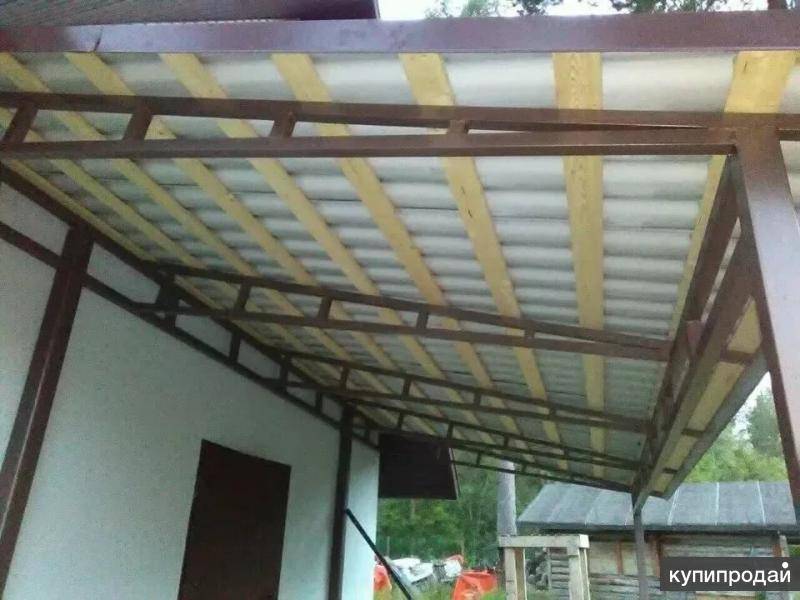

Изготовление обрешетки
На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить простой настил из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. Распространено сегодня и применение поликарбонатных листов для изготовления кровли навеса. Помимо этого никто не отменял шифер , а также можно использовать листы из полимера. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.
Навес из профильной трубы во дворе частного дома или дачи может быть сооружен для автомобиля, защиты аллеек, зон отдыха, бассейна и т. д. Такая конструкция смотрится вполне современно, легко, а также придает оригинальность и уникальность участку. Поскольку навесы должны обладать достаточной жесткостью и прочностью, чтобы противостоять ветровым и иным нагрузкам, то перед их установкой выполняется расчет и составляется подробный чертеж.
Из профильных труб можно быстро построить навес для любых целей
Основные свойства материала
Для изготовления профнастила используют тонкую листовую сталь, защищенную от коррозии цинковым покрытием. После прокатывания в станках гибкий металл превращается в гофрированные профили с волнами разной конфигурации и размеров, и приобретает дополнительные характеристики. Для усиления защитных свойств листы покрываются полимерным составом, с лицевой стороны наносится декоративный слой. Ребра жесткости придают изделию высокую прочность при небольшом весе, что способствует снижению нагрузки на основание. И чем больше высота этих ребер, тем устойчивее профнастил к механическим нагрузкам.
Срок эксплуатации обшивки зависит от вида защитного покрытия: простой оцинкованный профнастил служит около 30 лет, а профнастил с полимерным покрытием – до 45 и больше. Материал поддается механической обработке, легко сверлится и режется, благодаря чему монтаж листов выполняется без особых усилий. При необходимости профнастил можно демонтировать и использовать повторно без ухудшения эксплуатационных характеристик.
Виды навесов
Сконструировать из этого профильного материала при желании можно навес любой формы.
Наиболее распространенными видами таких конструкций считаются:
Односкатный навес из профнастила. Это простейший вид навеса, конструкция которого может быть, как отдельностоящей, так и опираться на стену постройки. Изготовление односкатного навеса достаточно легко выполнить, даже не обладая особыми навыками.
- Двускатная постройка. Зачастую такие навесы сооружают для покрытия площадок с большой площадью. Сбор конструкции предполагает усиление каркаса за счет специальных металлических профилей с ребрами жесткости, позволяющими равномерно распределить нагрузку, не сосредотачивая ее на отдельных участках.
Арочный навес из профнастила. Данный вид навеса считается наиболее сложным в изготовлении. Отличительной особенностью конструкции арочного навеса являются изогнутые прогоны верхних элементов каркаса, на которые в дальнейшем будут закрепляться профильные листы.
Как сделать навес из профильной трубы правильно — инструкция
Тема сооружения навеса всегда актуальна для хозяев частных домовладений, дач, гаражных построек. Наиболее подходящим материалом для них считается профильная трубная продукция. Монтаж подобной конструкции отличается простотой и ее можно построить своими руками. Навес из профильной трубы, возведенный во дворе или на приусадебном участке, смотрится современно и способен придать территории, прилегающей к дому, оригинальность. Такие конструкции должны иметь требуемую прочность и жесткость, чтобы суметь противостоять разным видам нагрузок. Перед началом монтажа нужно выполнить ряд мероприятий.
Особенности навесов
Навес из профиля – это конструкция, представляющая собой крытую площадку. Она может иметь разную форму и размер. Данное сооружение используется для защиты от негативных внешних воздействий.
Каркас для навеса из металлопрофиля – выигрышное решение. Данный материал устойчивый к негативным внешним воздействиям, долговечен и способен выдерживать значительные нагрузки. Подобные сооружения просты в проектировании и монтаже, что также имеет экономическую выгоду.
Конструкция навеса из профильной трубы подразумевает наличие следующих элементов:
- Фундамент. Обычно столбчатый из-за невысокой стоимости и простоты монтажа.
- Опоры. Представляют собой вертикальные несущие элементы.
- Подвесы. Формируют горизонтальную часть каркаса.
- Откосы. Являются боковыми соединяющими элементами.
- Стропильная система. Формируется из стропил, обрешётки, ферм.
- Кровля. Изготавливается из поликарбонатных листов, профилированного настила.
Навес из профтрубы формируется из разного набора несущих и дополнительных элементов. Все зависит от его функций, размера, конфигурации, предполагаемых нагрузок.
Стропильные системы покрытий значительного размера формируются с использованием ферм. Они состоят из двух горизонтальных труб, которые соединены между собой вертикальными (стояками) и наклонными (раскосами) элементами. Фермы придают конструкции необходимую пространственную жёсткость и несущую способность.
Виды опорных конструкций
Характер опорных конструкций зависит от конфигурации и величины постройки, хотя в основном используется 4 опоры в виде столбов из металла, которые скрепляются между собой по периметру элементами из металла. В зависимости от конструкции, расстояние между опорами выбирается в полтора метра, для большей надежности. Возможны следующие варианты опорных конструкций:
- Из камня.
- Из бетона.
- Из металла.
- Из дерева.
- Из кирпича.
В любом случае придется раскошелиться, поскольку любые варианты требуют серьезных капитальных вложений. Понадобятся не только опоры, но и элементы для связи, а также каркас для крыши
Очень важно правильно подобрать толщину опор из металла, чтобы они гармонично смотрелись на общем фоне. Конструкция из металла хороша тем, что в дальнейшем упрощается уход. Навес с опорными столбами из 8-миллиметровой металлической трубы
Навес с опорными столбами из 8-миллиметровой металлической трубы
Добротный большой навес потребует значительной площади, а также применения специальной строительной техники и оборудования. Без дополнительной помощи вряд ли можно обойтись даже при установке опор. Если использовать дополнительные строительные материалы, обшив навес, допустимо получить вариант защищенной конструкции, в виде гаража.
Как правило, выбираются трубы, диаметром 8 и больше сантиметров. Их заливают бетонным раствором, а также покрывают антикоррозийными составами.
Опоры из кирпича, из камня или из бетона неплохо смотрятся и не требуют дополнительных мер по защите, при этом их долговечность составляет десятилетия. Применение дерева считается более дешевым вариантом несмотря на то, что дерево требует качественной защиты и не отличается долговечностью. Крыша не обязательно делается из того же материала, что и колонны. Подобный подход позволяет иметь уникальную конструкцию, где сочетаются не сочетаемые элементы конструкции. Как правило, каждый хочет уйти от шаблонов, чтобы получить свою, уникальную постройку.
Опоры из дерева
Деревянные опорные конструкции устанавливаются без привлечения спецтехники и зачастую можно обойтись одним помощником, вырыв ямы предварительно самостоятельно или наняв одного работника.
Деревянные конструкции обладают одним существенным недостатком – боятся влаги. Чтобы увеличить их срок службы, конструкции из дерева необходимо обрабатывать антисептиками, причем подобные действия приходится проводить регулярно, каждый год. Естественно, что в качестве опор подойдут исключительно твердые породы деревьев.
Вариант столбов из дерева
Если обратить внимание на таблицу, то можно сделать правильный выбор:
| Порода | Твердость (по Бринеллю) | Плотность (кг/м3) | Примечание |
|---|---|---|---|
| Береза | 3,0 | 600 | Стабильность средняя. Со временем цвет станет глубже. |
| Лиственница | 2,6 | 500 | Через несколько лет появится налет серого цвета. Потребуется регулярная обработка. |
| Дуб | 3,7 | 700 | Через пару лет дерево станет темнее. |
| Ясень | 4,0 | 700 | Быстро выцветает. Исправит положение обработка пропиткой два раза в год. |
| Груша | 3,3 | 680 | Через пару лет появится красноватый оттенок. Если дом из красного кирпича, будет смотреться органично. |
| Вишня | 3,0 | 580 | Отличная стабильность. В будущем цвет станет более глубоким. |
| Сосна | 3,5 | 550 | Отличается повышенной стабильностью. Практически не меняет цвет. |
Выбирая элементы конструкции из дерева, очень важно понимать, что после нескольких лет эксплуатации строительные элементы из дерева будут иметь совсем другой вид. При наличии трещин, следует понимать, что дерево со временем рассохнется. Наилучшее сочетание таких факторов, как цена и качество, имеют такие породы, как сосна и лиственница
Наилучшее сочетание таких факторов, как цена и качество, имеют такие породы, как сосна и лиственница.
Стандартная вариация открытого навеса из дерева
Важно знать! Особенно подвержена внешним воздействиям та часть опоры, которая вкапывается в землю. Чтобы продолжить срок службы, эту часть просмаливают или закрывают специальным материалом с пропиткой
Преимущества использования
Многие люди отдают предпочтение именно навесу по нескольким причинам:
Возводить его быстрее по сравнению с капитальным строением;
Материалов и времени требуется немного по сравнению со строительством гаража или сарая из пеноблоков;
Существует много типов навесов, поэтому выбор имеется разнообразный;
Внешний вид навеса привлекает внимание.
Руководствуясь этими преимуществами, люди и отдают предпочтение конструкциям, которые будут защищать и одновременно не создадут загроможденности на участке. Особенно актуально это, когда человек располагает небольшим участком земли. Кроме того, строить полноценное, капитальное здание не всегда необходимо, так как сохранить вещи или автомобиль требуется непродолжительное количество времени.
Конструкция навеса из профнастила для автостоянки
Подобная конструкция отвечает всем необходимым требованиям не только для хранения предметов: она может стать отличным местом отдыха на открытом воздухе в любую погоду.
Устройство навеса из профнастила
Большинство производителей, занимающихся изготовлением и продажей профнастильных листов, предлагают потребителям уже готовые для сборки комплекты навесов. Единственное, что необходимо — это собрать конструкцию в соответствии с приложенными чертежами навеса из профнастила. Независимо от того, решили вы купить именно такой набор или же полностью создать навес из отдельных материалов, устройство конструкции от этого не меняется.
Навес из профнастила состоит из таких элементов:
- Каркас. Для его изготовления понадобятся деревянные брусья из твердых пород, пропитанные специальным раствором или стальные профили. Так как на опоры воздействует вертикальная нагрузка, то для их изготовления вполне подойдут и металлические профили сечением 6*4 см. Если же будущая конструкция будет более габаритной, то для надежности купите профили сечением 8*8 или 10*10 см.
- Покрытие навеса. В качестве покрытия конструкции приобретите двух- или односторонние профнастильные листы. Выбор марки материала зависит от угла наклона навесного сооружения — чем больше наклон, тем меньшей несущей способностью должен обладать материал. Зачастую применяют профнастил марки НС44 или НС35, способный выдержать большие нагрузки и обеспечить отличный сток.
Этап V. Обрешетка
Собрать деревянные стропильные фермы вы не можете при помощи гвоздей, современных металлических крепежных пластин, или уголков. Мы советуем вам использовать все-таки пластины, которые замечательно держат скрепляемые элементы и двускатная крыша получается очень прочной. Тем более что применять их несложно.
Там всего лишь нужен будет хороший пресс-станок или же обычный молоток, смотря какой крепежный элемент вы выберете. В коньке все эти строительные фирмы будут соединяться одним брусом, по которому выровняйте расстояние между стропильными фермами, чтобы оно было одинаковым.
Теперь переходим к монтажу перекладин. Первый способ это прикрепить опорную балку саморезами при помощи крепежных металлических уголков
Важно, чтобы между перекладинами было расстояние от 50 до 55 см
Что же касается обрешетки и ее плотности, исходить в этом вопросе следует от того, какой кровельный материал вы будете использовать. Например, для такого тяжелого, как черепица, вам необходимо будет сделать практически сплошную обрешетку, чтобы она смогла выдержать вес покрытия. Причем порой приходится использовать OSB плиты. А вот для профнастила или фальцевой кровли вполне подойдет обрешетка с шагом 60 см. Сплошной обрешетка должна быть также для мягкой кровли, как рубероид или гибкая черепица.
Подробнее на видео:
Установка опор
Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.
Арочная конструкция
Навесы из профнастила, которые имеют арочный вид, собрать гораздо сложнее. Но выглядит такая конструкция презентабельно и красиво.
Для монтажа потребуется заранее смонтировать 4 массивных столба из профилированной трубы. Можно использовать квадратную трубу с сечением 100х100 мм и толщиной стенки в 4 мм. Столбы должны находиться строго в одной горизонтальной плоскости.
Затем придется везти трубы, которые предназначены для арочных ферм, на трубопрокат. Там при помощи специализированной установки их выгнут под определенным углом. Между двумя столбами привариваются прочные балки, на которые впоследствии и будут вариться арочные фермы.
Строительство пристроенных односкатных навесов к дому по чертежам и фото
В зависимости от типа, технология строительства навеса из профнастила имеет свои характерные особенности. Наиболее распространенным типом постройки является пристроенный односкатный навес из профнастила. Навес подобного типа может быть использован для создания уютного уголка для отдыха возле дома по типу крыльца или для защиты автомобиля.
Навес из профнастила для автомобиля
Крыша из профнастила для зоны отдыха
В общем, технология установки пристроенного односкатного навеса практически та же, что и для отдельного, однако, при строительстве важно уделить особое внимание креплению к стене. Крепления могут быть выполнены различным образом. Часто можно встретить варианты, когда крепление к стене делается с упором не на стойки, а на отдельные крепящие элементы, которые монтируются на стене
Часто можно встретить варианты, когда крепление к стене делается с упором не на стойки, а на отдельные крепящие элементы, которые монтируются на стене.
Монтаж крепящих элементов на стене дома
Кроме того, при монтаже навеса из профнастила пристроенного типа необходимо обращать особое внимание на выполнение работ по примыканию его покрытия к стене. В месте крепления часто может образовываться щель, из-за которой осадки могут проникать в конструкцию
Этого дефекта можно легко избежать, если установить специальные жестяные примыкания у стены. Подобные элементы одним концом устанавливаются в выпиленную канавку выше покрытия профнастила.
Схема монтажа жестяных примыканий к стене
Несмотря на тип навеса и его расположение, перед началом установки необходимо разработать детальный проект, по которому будут производиться работы. В проекте указываются параметры и особенности конструкции, возможные нагрузки осадков.
Проект навеса
Строительство пристроенного односкатного навеса к дому состоит из следующих этапов:
- выбор подходящего места;
- подготовка местности;
- создание проекта/чертежа конструкции;
- создание фундамента;
- установка каркаса;
- установка креплений к стене;
- кровля крыши конструкции.
Кроме того, перед работой необходимо тщательно осмотреть дом и выбранную стену для крепления навеса, осмотреть конструкцию дома, определить состояние фундамента и стен здания.
Намного удобнее и проще, особенно для начинающих строителей, будет создать детальный чертеж, в котором будут отображены все детали и элементы навеса по отдельности.
Чертеж навеса
Процесс строительства пристроенного навеса из профнастила не имеет существенных отличий от навесов другого типа, единственная особенность, на которую необходимо обращать внимание – это крепление конструкции к стене здания
Проект навеса, прикрепленного к дому
Для строительства односкатного навеса пристроенного типа вам понадобятся такие инструменты, как:
- рулетка;
- сварочный аппарат;
- лопата;
- материал для трамбовки;
- болгарка;
- саморезы по металлу;
- отвес и другие.
Для крепления пристроенного навеса используется, как правило, брус, размером 70 на 90 мм. Брус будет служить в качестве крепления для обрешетки и стропил. Для крепления поперечины используется специальный металлический уголок с опорными столбами. По такому же принципу будут крепиться брусья между передними опорами.
Крепление профнастила на брусья
В данном случае наилучшим выбором для крепления будут именно металлические уголки, ведь обычные саморезы не смогут обеспечить высокую прочность и надежность конструкции. Если у вас возникли сложности во время выполнения крепления, вы можете просмотреть пошаговые фото, которые помогут понять технологию крепления навеса к стене.
Крепление ферм к стене дома
Установка материала для трамбовки
Монтаж профнастила на крышу навеса
Крепление декоративного профнастила изнутри крыши
Навесы схемы чертежи. Сфера применения и устройство навеса из профильной трубы
Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:
- на автостоянках;
- в загородных частных домах для создания больших крытых участков территории;
- в различных общественных местах.
Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.
Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.
Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.
Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.
Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.
Разновидности навесов из металлопрофиля
При строительстве навесов необходимо ориентироваться на их форму и пространственное положение.
В соответствии с этими критериями выделяют следующие основные виды навесов: односкатный, двускатный, арочный.
Односкатный навес
Такой тип навесов очень удобен, поскольку имеет форму наклонной плоскости, расположенной под углом. Эта конструкция обеспечивает максимальную защиту территории, а также имеет естественную систему водостока. Вода и другие атмосферные осадки не в состоянии задерживаться на наклонной плоскости, защищая, таким образом, кровельные материалы от преждевременной порчи.
Желая сделать односкатный навес из металлопрофиля своими руками, нужно учитывать несколько особенностей. Во-первых, ключевым моментом является определение угла наклона. Если он будет слишком крутым, то есть риск попадания нежелательной влаги под навес, а также высока вероятность порчи металла под воздействием сильных порывов ветра.
Во-вторых, обязательно нужно продумать организацию дренажной системы, поскольку постоянно скатывающаяся жидкость превратится в водный поток, способный размывать грунты.
В-третьих, выбор направления склона должен полностью основываться на статистических данных преобладания воздушных масс, точнее, их направления.
И, в-четвёртых, не нужно пренебрегать дополнительным укреплением навеса, особенно в регионах, для которых характерны частые порывы ветра. Односкатный навес из металлопрофиля отлично защитит не только от осадков, но и от излишнего солнца, что крайне удобно для всех сезонов. Чаще всего его используют не как отдельную конструкцию, а как пристройку.
Двускатный навес
В тех регионах, где сложно установить преобладающее направление ветров, чаще пользуется спросом двускатный навес из профиля. Он отличается от односкатного дополнительной плоскостью, эта конструкция выглядит как обычная крыша дома, но имеет несколько иное строение.
Многоскатные навесы
Выставочные центры, игровые площадки и автомобильные стоянки наиболее удобно оснащать именно многоскатными навесами, которые выглядят как каскад из двускатных навесов.
Это объясняется несколькими потребностями:
- замеры и чертежи (чтобы многоскатный навес был прочным и полностью выполнял свои функции, без точных измерений и проектировочных навыков не обойтись);
- выбор подходящего материала;
- обязательное обустройство системы водоотводов и ливнёвки.
Нередко можно встретить многоскатный навес в частном доме, который играет роль продолжения гаража, служа отличным вариантом защиты транспорта от осадков.
Арочные навесы
Для тех, кому навес – это не только средство укрытия и защиты, но ещё и элемент декора, идеально подойдёт арочный навес.
Он имеет привлекательный и более аккуратный внешний вид, который никак не отражается на его качественных характеристиках, придавая любому дому или местности индивидуальности.
Главным недостатком таких навесов станет их более высокая стоимость. Объясняется это тем, что навес из профиля дугообразной формы практически невозможно сделать своими руками. Для этого потребуются специальные инструменты, а также знания и навыки работы с металлом.
