Как сделать козел для пилки дров своими руками? Пошагово — чертежи : Бензопилой и вручную

Как сделать своими руками козлы для распиловки дров двуручной пилой

Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.

Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм

Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.

Для того чтобы сделать козлы для пилки дров, нам потребуется:

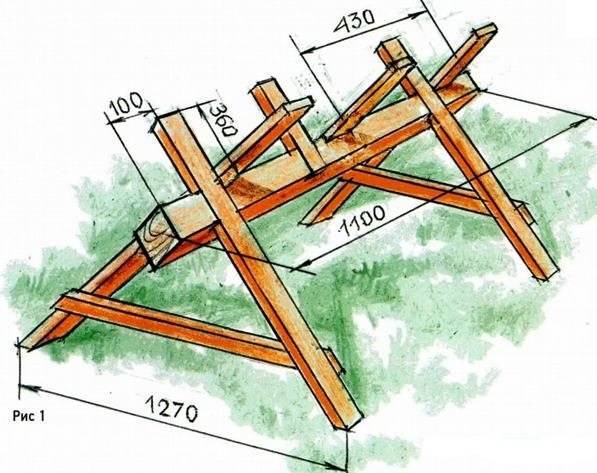

Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».

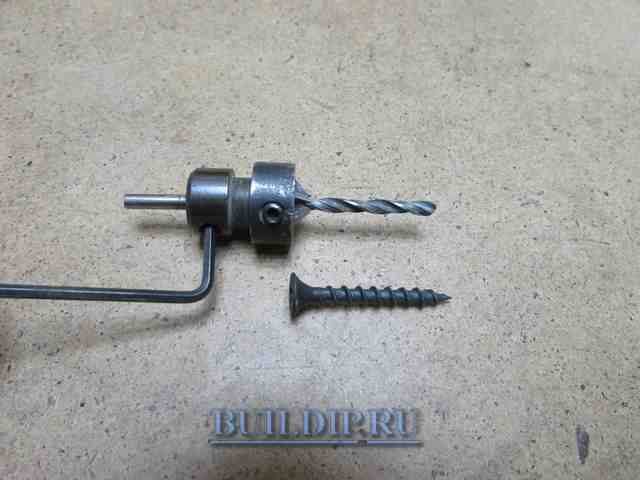

Саморезы 5х100 мм, всего порядка 30 шт.
Пропитка «Биозащита».

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».

Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм

Так брус войдет в паз с усилием, и вся конструкция будет прочнее

То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.

Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.

Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту. Куски трубы крепятся между собой под углом 45°

Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали

Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.

Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.

Особенности хранения и принципы эксплуатации козлов

Если изготовить козлы, учитывая все рекомендации и строго соблюдая алгоритм действий, конструкция получится крепкой и прослужит не один сезон. Но необходимо учитывать, что на козлы будет приходиться большая нагрузка. Чтобы продлить срок их эксплуатации, рекомендуется хранить приспособление должным образом.

Хранения козла для распиловки брёвен в теплом помещении, позволит продлить срок службы на много лет

Специалисты уверяют, чтобы древесина не начала гнить раньше, козлы нужно не только обработать специальным составом, но и хранить в сухом помещении при температуре выше 15 градусов. Только в этом случае негативное воздействие влаги и воздуха не приведет к разрушению материала.

Очень важно соблюдать правила заготовки, козлы не следует перегружать слишком тяжелыми и массивными бревнами, поскольку они могут просто не выдержать чрезмерную нагрузку и развалятся. Козлы для распиловки – незаменимое приспособление, оно необходимо в каждом частном доме

Если не хочется покупать их, то инструмент мастера могут с легкостью соорудить своими руками, тем более что для этого не потребуются дорогостоящие материалы и инструменты

Козлы для распиловки – незаменимое приспособление, оно необходимо в каждом частном доме. Если не хочется покупать их, то инструмент мастера могут с легкостью соорудить своими руками, тем более что для этого не потребуются дорогостоящие материалы и инструменты.

Но специалисты предупреждают, во время изготовления нужно строго следовать алгоритму действий и соблюдать правила безопасности, в противном случае легко нанести себе увечья.

Еще одна рекомендация – прежде чем начать пилить дрова требуется проверить, действительно ли козлы получились крепкими и надежными. Особенно это правило касается выполнения работ бензопилой, мощность двигателя такого оборудования способна спровоцировать повреждение козлов или человека.

Устройство для распиловки дров бензопилой

Доступная цена, легкость управления, высокая производительность бензопилы, многократно превышающая продуктивность традиционных способов с использованием обычных пил, сделали ее востребованным инструментом заготовки дров. Но распиловка бревна на классической стойке X-образного типа нередко заканчивается зажимом цепи. Чтобы исключить заклинивание во время работы, бревно приходится переворачивать резом вниз.

Более безопасный вариант предусматривает отступ с провисанием отрезаемого конца, который надежно зажимается зубчатым захватом, стальной цепью. Преимущества использования изделия данного типа очевидны:

нет необходимости каждый раз проворачивать бревно;
исключена вероятность зажима отрезной цепи, полотна;
для управления бензопилой доступны обе руки;
удержание станка на месте происходит одной ногой, поставленной на опору;
высокая производительность.

К недостаткам следует отнести высокую стоимость, поэтому при наличии возможностей и необходимого материала изделие данного типа целесообразно изготовить своими руками.

Для частных лесопилок, крупных хозяйств, которые занимаются заготовкой, переработкой отходов строительных лесов, обрезков досок, бруса, реек, выпускаются универсальные распилочные козлы. После укладки древесины плотным штабелем она закрепляется специальным приспособлением, что исключает вероятность расползания, неожиданного рикошета во время реза.

Независимо от выбранного материала и типа изготавливаемого устройства его можно собрать своими силами, при этом оно будет хорошо справляться со своим назначением – облегчение процесса распила и повышение продуктивности.

Хранение и применение козлов

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

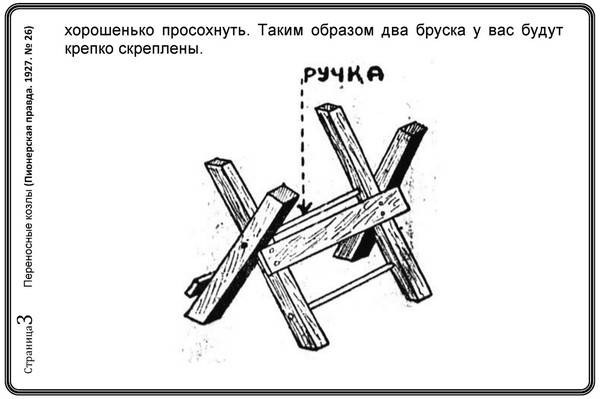

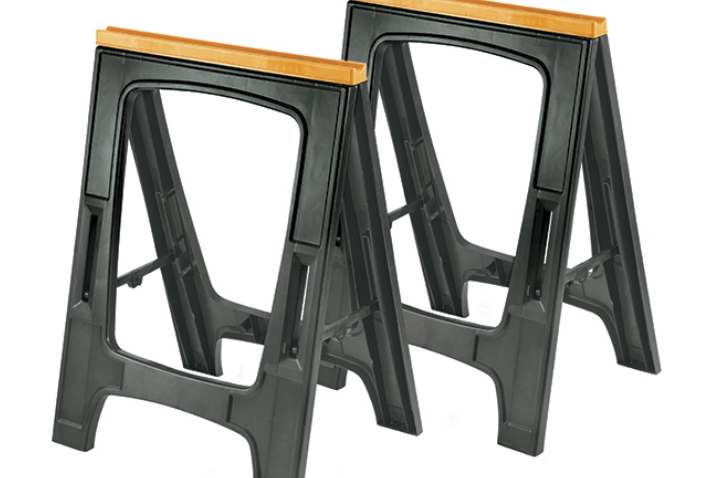

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

Особенности изготовления деревянных козел

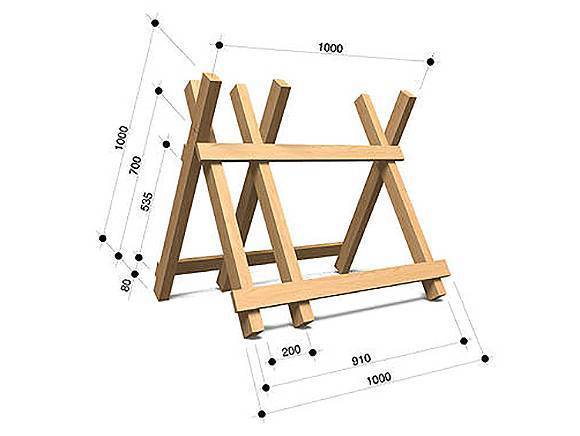

Для работы с одноручной или двуручной пилой подойдет станок стандартных размеров, выполненный из деревянного бруса. Он получается небольшим, легким и одновременно прочным. Чтобы осуществить сборку необходимо проделать следующие операции:

Подготовить брус 10х10 см и длиной 1-1,2 м – для поперечин, ножек. Габаритов готового изделия будет достаточно, чтобы распилить дрова средних размеров.
Приступить к изготовлению и сборке ножек в количестве 4-х штук. Для придания большей прочности соединения в каждой паре ножек делают пропилы. Их глубину выдерживают не менее 1/3 толщины заготовки, но не более 1/2. Стараясь получить более плотное соединение, пропилы делают уже, чем ширина заготовки.
Вставленный в подготовленные пазы брус осаживают на место, используя молоток. Их крепление между собой, как и всех элементов, осуществляют на саморезы по дереву 4,5х100 мм или при помощи гвоздей.
Для предотвращения бокового смещения ножек к ним горизонтально или под углом дополнительно крепят две широкие доски, бруски.
Если необходимо, устанавливают «рогачи», их наличие позволит распиливать короткие ветки, доски.
Готовое устройство по желанию обрабатывают морилкой для дерева, поверхности покрывают специальной защитной краской или лаком.

Аналогичным образом можно изготовить козлы из любого подручного материала, например досок, кругляка. Чтобы сделать козлы, потребуется самый доступный инструмент:

Обычная ножовка по дереву.
Строительный уголок, но можно обойтись без него.
Обычный карандаш с графитовым стержнем для нанесения разметки или мел.
Измерительная рулетка.
Стамеска, молоток, шуруповерт, отвертка.
Малярная кисть 4-5 см, лак или краска.
Достаточное количество саморезов, гвоздей.

Основные требования, предъявляемые к козлам

При изготовлении козел своими руками важно помнить, что главным в их конструкции является устойчивость и прочность. Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров

Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров.

По этой причине в крестообразном основании козел следует использовать брусья квадратного сечения не менее 10 х 10 см.

Далее излагается, как сделать козла для распиливания дров. Требуемые материалы:

Деревянные брусья в сечении 10 х 10 см, длиной 110 см. Они используются для изготовления основы козел. Также подойдут гладкие, высушенные, не толстые бревна.
4 деревянных бруса в сечении 5 х 5 см, длиной 110 см. Они предназначены для «ног» конструкции.
2 бруса в сечении 5 х 5 см, длиной 35 см. Они предназначены для верхних деталей конструкции.
2 деревянных бруса в сечении 5 х 5 см, длиной 110 см для крепежа «ног».
Средство «Биозащита» для обработки деталей конструкции.

На основном брусе следует сделать 12 пропилов, из которых затем вырезаются 6 пазов глубиной 2,5 см для верхних («рогов») и нижних («ног») деталей конструкции.

С помощью стамески и молотка изготавливаются пазы, в которые вбиваются отрезки брусьев для 4 «ног» и 2 «рогов и фиксируются шурупами.

Под необходимым углом спиливаются окончания брусьев, служащих «ногами», с такой целью, чтобы вся конструкция была устойчива. На этом работа по сборке основания закончена.

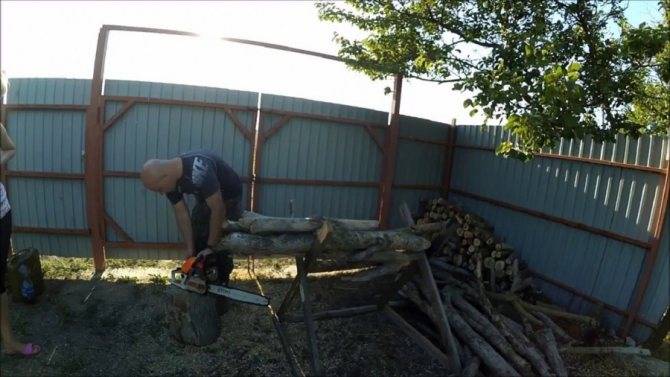

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

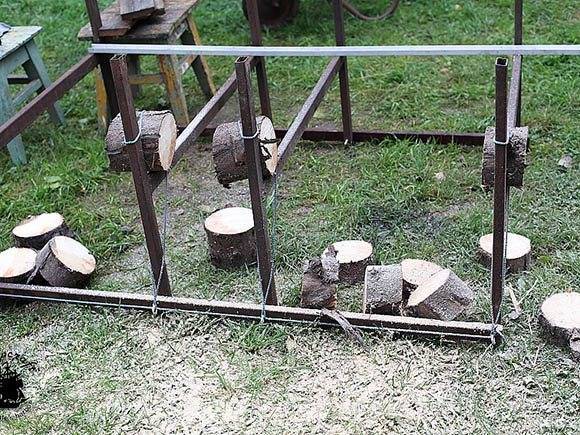

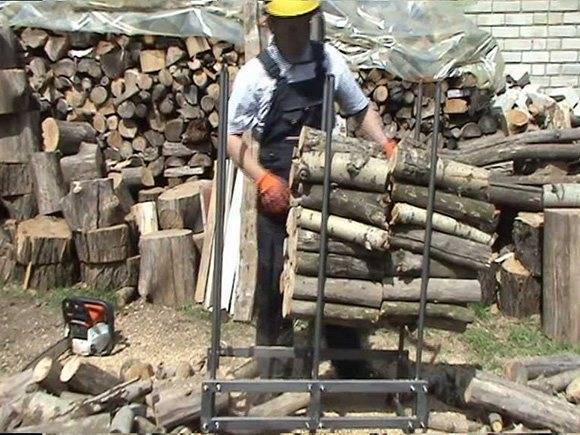

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей. 1. 1

1

Общие требования к изготовлению конструкции

Приспособление для распиловки дров должно быть легким, удобным, прочным. Одним из непременных условий продуктивного использования является подгонка под свой рост, поэтому при работе с бензопилой для большего комфорта и производительности выбирают правильный угол наклона опор. Поскольку козлы для пилки относят к разряду станков, то к его изготовлению следует подходить основательно: набросать эскиз или составить чертеж с учетом наименьших деталей, подготовить необходимые материалы. Также при сборке оборудования непременно учитывают такие параметры как:

рост человека;размеры самого инструмента;габариты обрабатываемого дерева.

Оптимальная высота составляет 90-110 сантиметров, в этом случае не придется приседать или сильно наклонять корпус. Планируя работать двуручной пилой, обязательно предусматривают упор для свободной руки, для чего увеличивают длину ножек или ставят дополнительную лесину, «рогачи».

Козлы для распилки дров изготавливают из:

Стандартного деревянного бруса. Их легко собрать своими руками.Кругляка – самого доступного, дешевого, практичного материала.Металлического профиля. Собранная конструкция получается очень надежной, устойчивой.Имеющегося в наличии металлического лома.

Решение проблемы зажима режущей части пилы

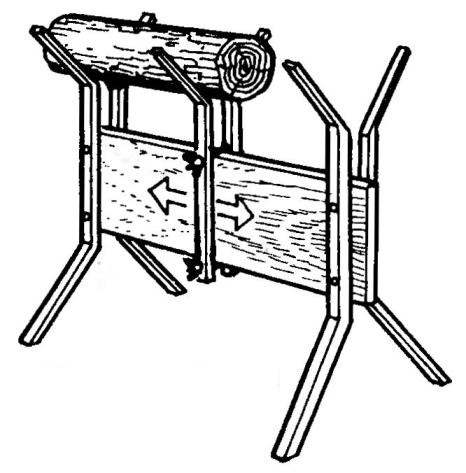

Существуют два варианта таких козел для пилки бревен бензопилой.

1 вариант

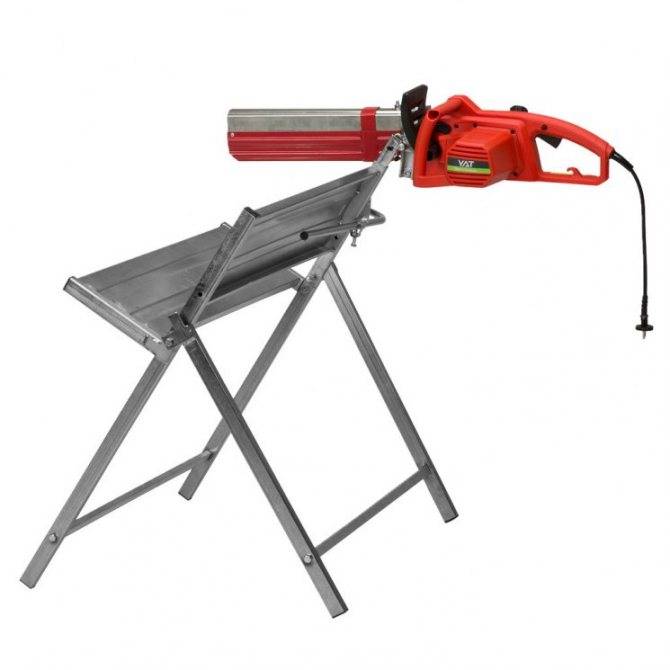

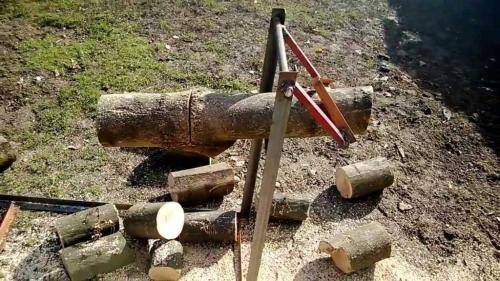

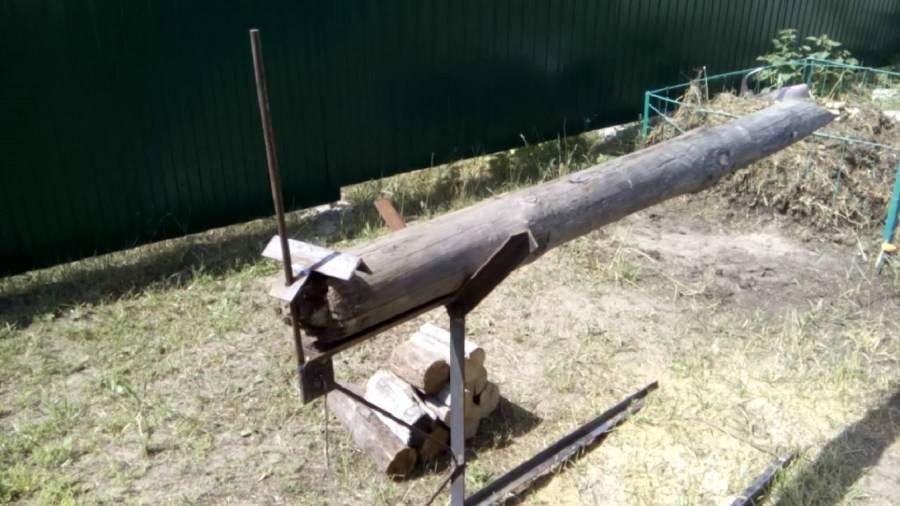

Стальные конструкции, в которых бревно фиксируется зубчатым фиксирующим устройством либо цепью, а выступающий, более длинный конец находится за пределами козел.

В такой конструкции основная опора спроектирована так, что равновесие козел не нарушается ни при каких обстоятельствах. За границей такие козлы производят в заводских условиях.

Отечественные отличаются простотой, а их чертежи, также защищенные патентом, стоят значительно дешевле.

2 вариант

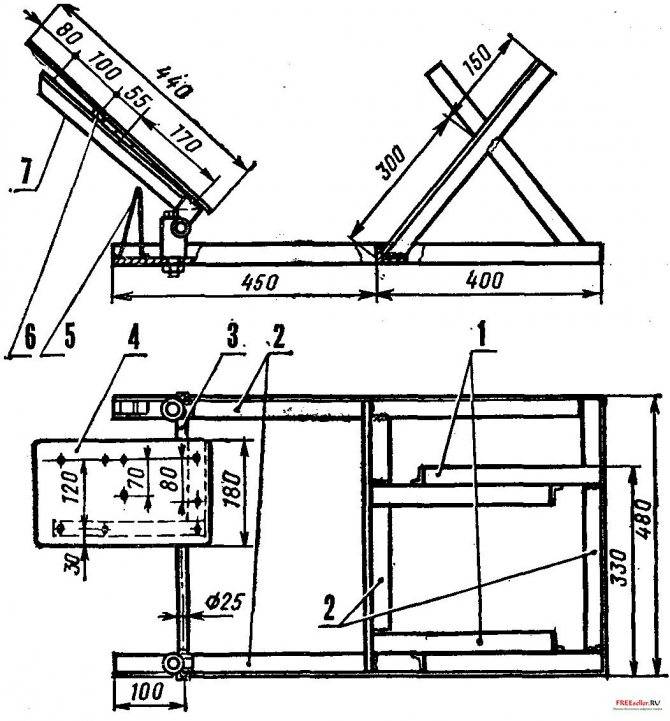

Иной вариант конструкции для распиливания бревен при помощи бензопилы, также защищенный патентом, изготавливается из дерева.

Положительные стороны этого варианта:

Возможность распиливания бревен без помощников, в одиночку, поскольку отпадает необходимость поворачивать их, чтобы избавиться от зажима.
Цепь пилы не зажимается в распиле.
Возможность контроля длины отпиливаемых отрезков бревна. Такая конструкция позволяет получать отрезки одинаковой длины.
Спиленные отрезки бревна откатываются в безопасное место, не причиняя вреда пильщику.
Возможность хранения в сложенном виде. В кладовой такие складные козлы не займут много места, в сложенном состоянии их толщина составит не более 12 см.

Изготовление козла для распиливания бревен двуручной пилой своими силами

Огромное значение для удобства распиливание бревен двуручной пилой имеет высота козел. Недаром такую пилу называют «дружба», намекая и на самую известную в нашей стране бензопилу и на совместную дружную работу двух пильщиков.

Признано, что оптимальная высота козел при таком способе распиловки составляет 0,9-1,1 м. При такой высоте, когда не требуется существенным образом наклоняться и приседать, мышцы спины и ног не перенапрягаются и на следующий день не болят.

В случае ненормальной высоты козел работа по заготовке дров превращается в малопривлекательное занятие, а спина и коленные суставы работников подвергаются чрезмерной нагрузке и вызывают в них патологические изменения.

Сооружение для обыкновенной пилы

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
саморезы в количестве 30-40 шт. для крепления деталей.
морилку, краску или лак для защиты козлов от гниения брусьев.

Для сборки вам нужно подготовить следующий инструмент:

ножовка – для распила и выравнивания поверхности бруса,
уголок – для контроля ровности элементов, важных для устойчивости конструкции,
графитовый карандаш для нанесения необходимых отметок,
шуруповерт или отвертка для закрутки крепления,
молоток,
стамеска,
рулетка,
кисть малярная (4-5 см).

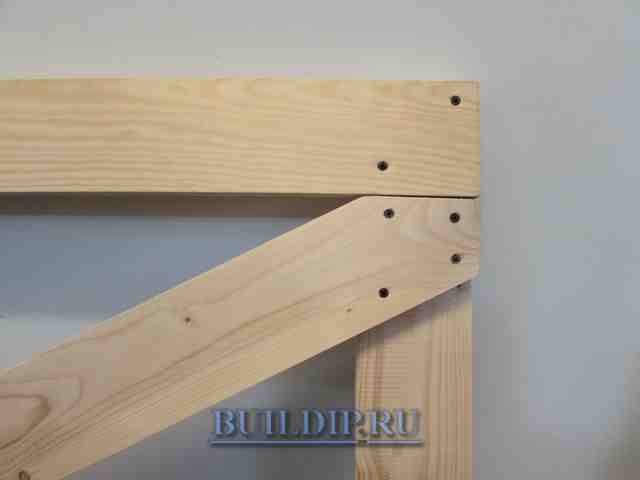

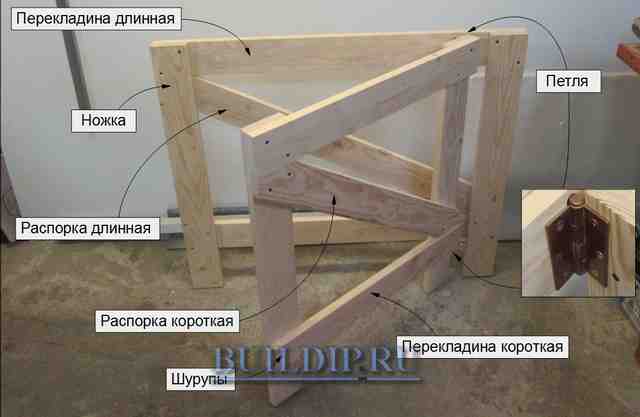

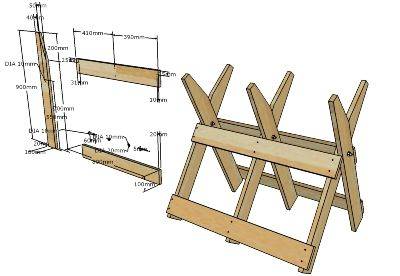

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

четыре доски для ножек – 0,95 м;
доска 0,9 м для верха;
три перекладины по 0,85, 0,77, 0,7 м.

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

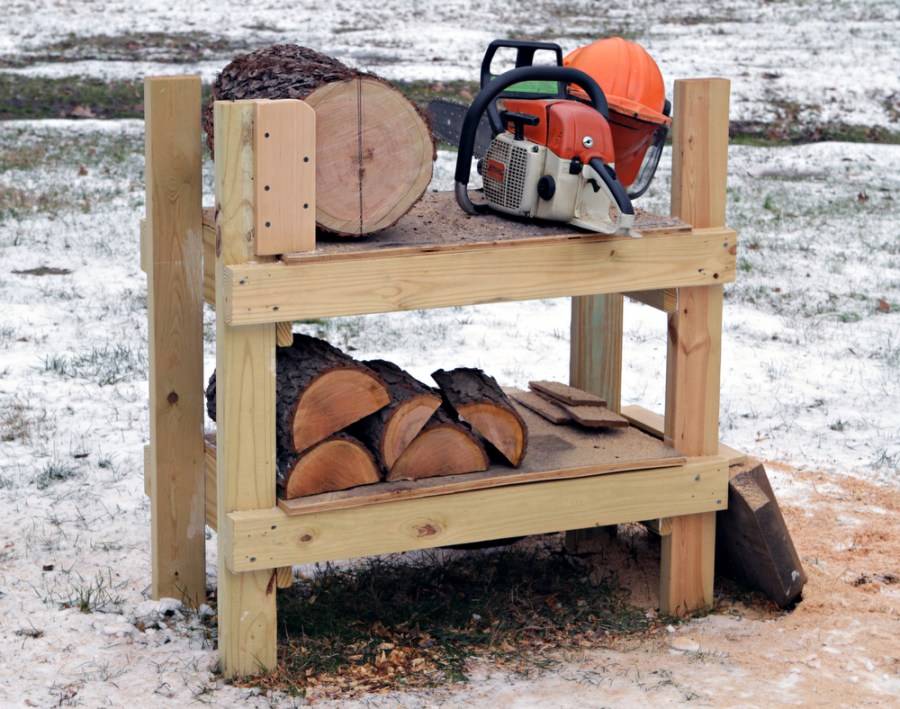

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.

Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.

Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.
