Особенности проектирования жилья с печным отоплением
Печное отопление, в котором не предусмотрен водяной контур, будет эффективным только в том случае, если печь станет центром всех смежных помещений. Чтобы добиться этого, домашний очаг устанавливают в простенке между комнатами, а топку выводят в коридор или на кухню.
Один очаг на четыре изолированные комнаты
Некоторые архитекторы предлагают другой вариант решения задачи – установку двух и даже трех очагов в разных помещениях. Однако центральный тепловой узел предпочтительнее, чем строительство нескольких источников тепла – это позволяет обойтись одним дымоходом и существенно экономит расход топлива.
В проектах двухэтажных домов с печным отоплением придерживаются это же правила, но обязательно предусматривают надежное перекрытие между этажами, способное выдержать массу кирпичной постройки. Все тяжелые части (лежанку, духовку, варочную плиту) размещают на первом этаже, а вверху ограничиваются только отопительным щитком.
Если дом спланирован по принципу студии и состоит из одного большого помещения, русскую печь делают центральным звеном, попутно возлагая на нее задачи разделителя пространства. Таким образом, домашний очаг может разделить кухню и гостиную, спальную зону и общую комнату.
Русская печь с лежанкой в доме с большой гостиной и спальней
Увеличенный дверной проем в спальне не препятствует воздухообмену
Алюминиевые секционные радиаторы
Благодаря своим внутренним рёбрам, которые спрятаны под внешними видимыми, производители увеличивают площадь отдающей тепло поверхности. Так можно добиться большей эффективности и теплоотдачи от отопительного радиатора. Аллюминиевые радиаторы способны быстро изменять температуру, так как сам теплоноситель(вода) находится в батарее в небольшом количестве. В то же время небольшое количество воды экономит тепловую энергию на 20-30 процентов. Также аллюминий — материал с высокой теплоотдачей. Привлекательна и цена. Но, конечно, есть и свои недостатки:
- Склонность к хим реакциям внутри радиатора, что приводит к коррозии.
- Иногда в таких радиаторах собирается воздух, который может привести к полной остановке отопления в помещении, где установлен радиатор. Хотя этот момент легко устраняется, если дополнительно установить спускной клапан на радиатор(у некоторых производителей снабжены по умолчанию).
Кладка
Схема укладки рядов для углового каминаПорядовка английского камина
Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.
Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.
Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).
Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.
Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.
Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.
Рекомендованная толщина швов – до 0,5 см.
Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.
Кладка камина, пошаговая инструкция
Выложите три сплошных ряда основания.
Кладка камина, пошаговая инструкция
Второй шаг
Выложите 4-5 ряды с обустройством зольника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Третий шаг
Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Пятый шаг
Выложите 14-19 ряды с обустройством дымосборника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Шестой шаг
Выложите 20-25 ряды камина с обустройством дымохода.
Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к
на этих этапах очень важно контролировать качество используемого раствора
Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.
При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.
Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки
Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду
Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.
Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.
Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.
Кладка камина, пошаговая инструкция
Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.
Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.
Расчет мощности

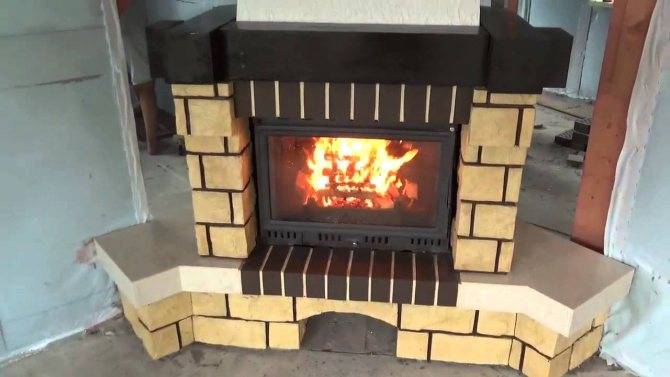

Легкая печь-камин для загородного дома состоит из топки и обрамления, которое называется портал. Понимая, что процесс установки займет немало сил и средств, мы хотели в итоге получить не только красивый элемент интерьера, но и элемент системы обогрева дома. Отопление планируется нескоро, а тепло в прохладные осенние вечера всегда очень кстати. Было понятно, что одна топка не справится с обогревом всей площади, поэтому в планах было обогреть хотя бы первый этаж.
Изучив материалы со строительных порталов, мы поняли что 1кВт мощности печи рассчитан на обогрев 10 квадратных метров площади. А так как наш дом имеет площадь 160 квадратных метров, то в расчете на половину, топка должна быть от 8 кВт и выше.
Опыт эксплуатации печи
Во время первого запуска ощущается химический запах. Это прогорают масла и смазки. Потом, все прошло. Протопку проводили регулярно весь дачный сезон. Топили брикетами и дровами. За все время очень сильно перетопили только один раз, после чего сталь поменяла свой цвет на синеватый. Почитав в интернете, сделали вывод о том, что это распространенный вариант.
Уже долгое время конструкция спокойно стоит и исправно работает. Стекло прекрасно очищается мокрой газетой, смоченной в золе, без всякой химии. Исполнителю был оставлен положительный отзыв и даны наилучшие рекомендации. По стоимости вся установка с работами и материалом обошлась на сентябрь 2020г. 74 000 рублей.
Так как дом строим для себя, стараясь не привлекать заемные средства, процесс продвигается не очень быстро. За прошедший период были выполнены другие масштабные работы, поэтому внешняя отделка короба пока еще в планах.
Несмотря на то, что монтаж камина это непростой, небыстрый и недешевый процесс, установка стоила всех затрат. Приятно сидеть неподалеку от камина, греть ноги и наслаждаться уютным теплом, слушая потрескивание дровишек.
Самое главное для того, чтобы было длительное горение, установить шибер. Труба в данном случае 8 метров и тяга происходит замечательная. Если при этом шибер открыт, то в печи стоит гул и дрова сгорают очень быстро.После растопки надо полностью закрыть шибер и горение сразу происходит более уверенно, но при этом не сильное. Шибер устроен таким образом, что он полностью не перекрывает отверстие дымохода, там часть заслонки срезана.
Предлагаем ознакомиться Турецкая баня : что это такое, как устроена и в чем отличие?
В целом автор покупкой доволен – греет быстрее, чем каминная топка. И внешне выглядит легче, не нужно монтировать тяжеловесные короба.
Труба печи проходит через чердак – холодный контур утепления, то есть потолок мансарды или можно сказать пол чердака. При долгой топке проходящая труба и чердак нагреваются и отдают тепло, то есть работают как обычная батарея.
Виды печей в дом из кирпича
Для частного дома разработаны разные проекты печей, поэтому решение строить по тому или иному плану принимается индивидуально, с учетом бытовых потребностей, размеров конструкции. Деревенские печи бывают таких разновидностей:
- Отопительные. Такая конструкция устанавливается в домах для обогрева помещений. Топочные печки небольшие по размерам, однако они дают много тепла в жилище и долго держат температуру комфортной.
- Варочные печи. Такой тип предназначен для нагрева и приготовления пищи. Устройство кирпичной печи сделано таким образом, что окружающая площадь не нагревается, поэтому печку можно использовать в летнее время, когда топка не проводится.
- Варочно-отопительные. Постройка предназначена для обогрева помещения и приготовления пищи.
- Печь-камин. Дровяные отопительные конструкции, предназначенные для обогрева деревенских домов. Дизайны каминных сооружений разнообразны, поэтому можно сложить красивые камины из коричневого или красного кирпича, которые будут также служить декоративным элементом в жилом помещении.
Печное отопление и камины
Отопление каркасного дома без использования газа может осуществляться благодаря печи либо камину. Начиная с незапамятных времен люди любят смотреть на огонь, дарующий ощущение уюта и комфорта. Современные решения предлагают много способов созерцания «живого» огня. Их использование дает возможность создать в доме ощущение уюта, а камин сам по себе может выполнять роль отопителя.
Среди преимуществ камина можно назвать высокую аккумуляцию тепла и его равномерное распределение. Материалы изготовления каминов представлены в широчайшем ассортименте, так что любой найдет что-то на свой вкус. Конечно же, камины не лишены недостатков. Наиболее ощутимым является необходимость приобретения дров для поддержания огня
Кроме того, при использовании весьма важно соблюдать правила пожарной безопасности
Альтернативным вариантом можно назвать печное отопление каркасного дома. Если постоянно закладывать дрова как необходимо, печка будет держать требуемый уровень тепла в доме долгий период времени. Кроме того, помещения будут обогреваться уже спустя пять минус после растопки. Варианты реализации печей так же имеются самые разные, разместить агрегат можно в углу, возле стены и в других местах. Кроме того, печь можно использовать для готовки еды.
Правила соблюдения техники безопасности
Существует неукоснительный свод правил, который необходимо соблюдать, если строительства камина в каркасном доме выполняется своими рука ми, только такая технология обустройство позволит избежать несчастных случаев:
- Обязательно наличие пароизоляционного и обшивочного материалов с огнеупорными свойствами в области стыков.
- Утеплитель и каркас не должны соприкасаться со стенками дымохода и места очага.
- Оптимальное встраивание самого очага во внутреннюю кирпичную перегородку.
- Обязательно бетонное основание, каменная или кирпичная кладка перед топкой.
- Изоляция и утепление дымохода при пересечении его с перекрытиями или стенами также является основами противопожарных мер.
Какой выбрать камин для каркасного дома решать Вам в зависимости от возложенных на него функций. Однако не стоит пренебрегать основными советами по его обустройству и технике безопасности. И тогда семейный очаг будет пылать красивым и заботливым теплом, согревая Вас долгие годы!
Фундамент
Под тяжёлые конструкции, к которым можно отнести печь в её изначальном понимании или классический камин, фундамент возводится отдельно, без связки с фундаментом дома. Если всё строение возводится на столбчатых, винтовых, свайных или ленточных фундаментах, то под печь выбирается аналогичный вариант либо индивидуальный, а расчёт основания производится с учётом его веса.
Исходя из размера в проекции и места расположения в помещении, одновременно с общим возводится фундамент камина. Если общее основание дома выполняется с изготовлением ростверка, то он не привязывается к ростверку каминного основания.
Оптимальный вариант каминного фундамента: обособленная бетонная утеплённая плита по типу УШП, верхняя отметка которого соответствует уровню чернового пола дома.
Камин в строящемся каркасном доме можно установить на винтовых или других сваях, залив монолитную армированную утеплённую плиту в опалубке по сваям вместо ростверка.
Своими руками
Если в доме есть умелец, способный построить камин самостоятельно, то достаточно будет подсчитать лишь стоимость кирпича и декоративной облицовки, что составит не очень большие затраты.
Чтобы построить печь своими руками, достаточно понять принцип её устройства, а техническое решение можно подобрать, проконсультировавшись со специалистами. Главное в исполнении:
- Качественный кирпич в плане геометрии;
- Равномерный и пластичный глиняный раствор, позволяющий создать минимальные кладочные швы;
- Навыки пользования измерительными инструментами и строительным уровнем;
- Понимание процесса горения топлива и дымоудаления.
Камин в каркасном доме часть 1
Глиняный раствор обладает одним очень хорошим свойством для начинающих строителей: кладку на нём, в случае ошибки, всегда можно разобрать и исправить. Главное – чтобы построенный камин не дымил, а дымление происходит по следующим причинам:
- Сырые дрова;
- Внутренние стенки дымохода выполнены с неровностями и шероховатостями;
- Некачественно выполненные, незаполненные или большой толщины швы кирпичной кладки в дымоходе;
- Дымоход сделан не вертикально (это бывает при выводе его в стены);
- Кладка не просохла либо прибор долго не эксплуатировался.

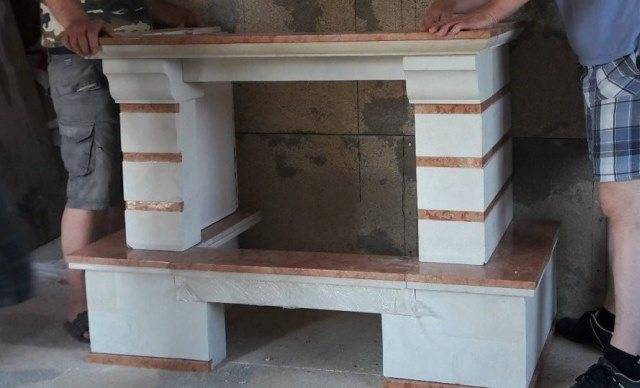

Декоративная отделка
Самый творческий момент в изготовлении камина — его декоративная отделка.
Как имитировать огонь
Для создания картинки фальшивого пламени можно воспользоваться 3D-голограммами со стерео-эффектами, LCD-технологиями и цифровыми панелями.
Можно применить:
- обычный нарисованный на задней стенке муляж;
- жидкокристаллический телевизор;
- елочную гирлянду с контролем светопередачи на фоне 3D-изображения;
- соляную электрическую лампу;
- декоративные дрова из пластика или керамики с внутренней подсветкой или без нее.
Перечисленные материалы прекрасно совмещаются в единую композицию и могут как дополнять друг друга, так и создавать акценты.
Чем облицевать крышу
Вариант облицовки зависит от материала, из которого сделан портал. Для крепких конструкций из кирпича, фанеры, ГКЛ или ДСП можно использовать что-то потяжелее.
Такое как:
- доски;
- напольные плитки из искусственного камня;
- обрезки фанеры, облицованные ламинатом, керамогранитом или стеклянной мозаикой.
Для более хрупких конструкций можно использовать тот же материал, что и для лжекамина, окрашенный в тот же или контрастный цвет.
Что поставить в топке и как украсить заднюю стену
Если украсить нужно электрокамин, то глубина ниши под него должна быть не менее 40 см, в ней нужна розетка. В остальных вариантах достаточно глубины в 20 см.
В топке можно разместить самые разнообразные элементы:
- свечи с запахом и без него;
- настоящие или искусственные поленья;
- крупную гальку, перемешанную с другими разноцветными камешками;
- диодную ленту по контуру дна очага под прозрачным оргстеклом, на который можно уложить гальку;
- обклеить заднюю стенку фотокартиной или нарисовать композицию самому;
- вазы с цветами, статуэтки разных размеров и даже мягкие игрушки.
Украшения для задней стенки выбираются в зависимости от того, что будет находиться в самой топке.
Варианты отделки:
- продолжение портала;
- облицовка пластиковым или гипсовым «кирпичом»;
- нарисованная или наклеенная картина;
- зеркальная плитка разных размеров или цельные панели;
- мозаичная плитка или кафель маленьких размеров с орнаментами.
Даже без живого пламени фальш-камин способен внести нотки спокойствия и умиротворения в повседневный вечер.
Печное и твердотопливное
Печь является традиционной частью русского дома. Она располагается на своем месте, на заготовленном фундаменте. Дает собственное тепло. Но многие модели позволяют устанавливать за ней водонагревательный бак, от которого вода будет течь по трубам, согласно контуру. Горячая вода становится частью домашнего обогрева.

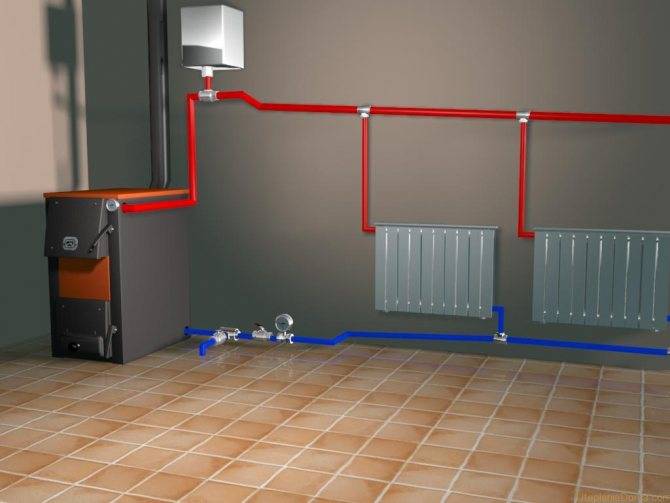

Еще может быть установлен твердотопливный котел. Это специальная печь, которая сжигает дрова и уголь внутри себя и нагревает воду, отдающуюся по трубам. Остальной принцип тот же. Котел обычно ставится в отдельном помещении, скажем, в подвале. Его необходимо периодически заправлять дровами и углем.
Этот метод считается едва ли не главным, в районах, где нет возможности подключить газовую магистраль. По стоимости также является одним из самых дешевых, уступая все тому же газу. Дает ряд дополнительных функций, в числе которых, возможность отапливать баню, а также готовить пищу на огне, если мы говорим про печи.
Виды печей для каркасного дома
Возведение дома по каркасной технологии не ограничивает выбор типа отопления
Однако всегда следует принимать во внимание целесообразность и безопасность. При желании выложить печь в каркасном коттедже стоит задуматься о том, что потребуется дополнительный массивный фундамент, превосходящий, возможно, по вложениям фундамент самого дома
Таким образом, рассмотрев все имеющиеся типы печного оборудования, можно выбрать среди них наиболее уместные для использования в каркасном доме.
Камин
Древнейший отопительный прибор в истории человечества. Имеет неглубокую широкую топочную камеру и прямой дымоход. В отличие от развитого печного, он не играет роли в обогреве помещения, топочные газы улетают в трубу, унося с собой большую часть тепла.
Обогрев здания достигается за счет теплового излучения пламени. Благодаря этому воздух в помещении достаточно быстро нагревается, но вскоре после догорания топлива из камина также быстро уходит тепло. Таким образом, коэффициент полезного действия камина невысок. Но нельзя не учитывать высокие эстетические свойства классического очага, ведь горящий камин в доме создает особую атмосферу уюта и комфорта.
Отопительная печь типа «голландка»
Нагревает воздух в помещении при помощи передачи тепла от стенок. В «голландке» сначала нагреваются стенки и тепло накапливается в их толще. Затем, уже за счет выделения тепла от стенок и протяженного печного дымохода, прогревается помещение.
Источниками тепла являются преимущественно нагретые топочные газы и частично пламя в топке. Печной дымоход выполняется в виде сложной системы каналов, по которым идут дымовые газы. Такая конструкция служит для максимального сохранения тепла.

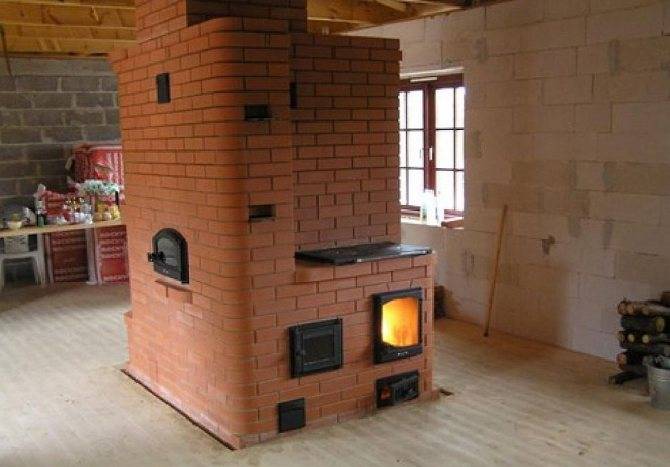

Отопительно-варочная, или «русская», «шведка»
Конструкция таких печей предполагает использование нагревающихся поверхностей для приготовления еды. Владельцам каркасных домов доступен широкий выбор подобного рода оборудования. Есть печи для обогрева различных по площади помещений и с возможностью применения разных видов топлива: угля, дров, отходов торфа, древесины, топливных брикетов.
Полезное: Эковер: утеплитель для широкого круга покупателей
Отопительно-варочные печи отличаются сравнительно пожарной безопасностью (нет открытого огня), наличием накапливающих тепло элементов и высоким КПД. В продаже есть компактные печи из чугуна и стали. Печники кладут классические «шведки» из кирпича.

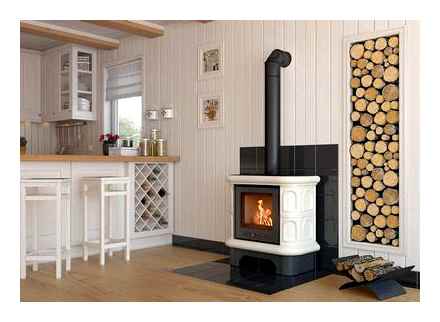

Печь-камин, или печь каминного типа
Название этого типа отопительного оборудования говорит само за себя – по сути это гибрид печи и камина, объединяющий эстетику камина и эффективность печи. Печь-камин известна с XIX века, тогда она представляла собой два отдельных агрегата с общим дымоходом.
По своему принципу работы печь каминного типа напоминает буржуйку, но имеет двойные стенки, позволяющие накапливать и сохранять тепло. Топка скрыта за широкой стеклянной дверцей. Дымоход такой печи прямой, как у камина.
Наиболее уместна установка печи-камина в каркасном коттедже или садовом домике. Когда заслонка и дверцы закрыты, печь хорошо сохраняет и накапливает тепло, а при открытых дверцах она будет выполнять функции камина и наполнит дом уютной атмосферой.
Конвекторы на газовом топливе
Доступность сжиженного газа сделала решения систем отопления на нем очень привлекательными. Владельцу каркасного дома достаточно один раз потратить деньги, устроить на земельном участке газгольдер, оборудовать его системой датчиков и подающих насосов. После этого пользование топливом отличается экономичностью, а закупка запасов газа не составляет проблемы.
Большое распространение получили так называемые газовые конвертеры. Они представляют собой компактное устройство, блок внутри здания похож на обычную батарею из алюминия. Работает все следующим образом:
- от центральной точки распределения газа разводятся инженерные коммуникации в виде тонких медных трубок, по каждой из которых топливо подается к конвертору;
- выхлопной патрубок выводится за стену дома;
- поджиг, регулировка температуры, контроль давления газа и наличия пламени производятся полностью автоматически.
В результате обогрев с помощью систем такого класса может быть создан в уже построенном каркасном доме. Достаточно провести тонкие и незаметные подводы газа (обычно их выполняют в жестких металлических каркасах или трубе для защиты от механических повреждений), расположить блоки конвекторов на стенах, для чего потребуется минимум работы и повреждений. Эту работу можно легко проделать своими руками, однако для монтажа подводов газа придется нанять специалистов.
