Соединительные элементы ПУШ типа
Для установки фитинга ПУШ типа для металлопластиковых труб, в отличие от метода опрессовки, не требуется специальный инструмент, ее несложно выполнить самостоятельно. На рисунке снизу показана конструкция данного устройства
Конструкция фитингов типа «ПУШ»
На рисунке обозначены:
- А – кольцо с двойным уплотнением;
- В – удерживающие лапки, как правило, изготавливаются из нержавейки;
- С – смотровые окна, позволяют проконтролировать, что труба полностью вошла;
- D – соединяемая труба;
- E – гильза из прочного материала;
- F – корпус устройства.
Среди достоинств соединения данного типа можно назвать следующие:
- соединение может выполнено без использования специального инструмента;
- монтажные работы производятся быстро;
- надежность соединения позволяет спрятать его внутри стены, то есть таким способом можно монтировать теплый пол.
Из недостатков данного типа существенных можно назвать два:
- относительно высокий уровень цен на ПУШ-фитинги;
- после того, как установлен фитинг потребуется как минимум три часа на то, чтобы кольца, выступающие в роли уплотнителя, смогли принять нужную форму.
Особенность, которой необходимо уделять внимание:
Края обрезанных труб не должны содержать заусеницы или другие неровности, поскольку при этом возникает высокий риск прорезать прокладку. То есть, если для обрезки труб использовалась ножовка, края среза следует обязательно обработать.
МУФТЫ
Существует три типа муфт: полные, полумуфты и переходные муфты.
Полные муфты
Полная муфта используется для соединения труб малого диаметра. Она используется для соединения трубы с трубой или трубы с переходным ниппелем или ниппелем. Она может быть как с резьбой, так и с соединением для сварки внахлест.
Полумуфты
Полумуфта используется для ответвления малого диаметра от сосуда или большой трубы. Она может быть резьбовой или гнездовым. Она может быть как с резьбой, так и с соединением для сварки внахлест, но, в отличии от полной муфты, только с одной стороны.
Переходные муфты
Переходная муфта используется для соединения труб двух разных размеров. Она похожа на концентрический переход, который поддерживает осевую линию трубы, но имеет небольшие размеры.
Виды фитингов по способу присоединения
Какие бывают фитинги по способу соединения с основным трубопроводом? Употребляются в основном обжимные, с соединением на болтах, клеевые, паяные, резьбовые. Последние допускают лёгкую разборку и чистку, но не позволяют соединять между собой трубы разного диаметра. Сварные и болтовые допускают стыки труб разного (хотя и смежного) типоразмера.
Клеевые и паяные используются для работ с различными неметаллическими материалами. В этом случае фитинг выглядит, как и основная часть трубопровода: это облегчает его идентификацию и использование требуемых режимов пайки/склеивания.
При условии качественного монтажа, наибольшие нагрузки выдерживают сварные и фланцевые исполнения, наименьшие – клеевые и паяные.
Выбор газовых фитингов
Различные фитинги для газового оборудования и стыковки отдельных элементов системы подходят не к каждым трубам. Присоединение к газопроводу и его разветвление до точек, где установлены различные приборы, работающие на голубом топливе, осуществляется теми изделиями, которые максимально подходят друг другу.
Для стальных труб
Если при монтаже системы газопровода используется стальная труба, фитинги для нее берут из этого же материала. Размер элементов составляет ½ дюйма, чего достаточно для беспрепятственной подачи газа.
Соединяются фитинг и стальная труба двумя способами — резьбовым разъемным и сварным неразъемным. Второй метод применяется для стыковки и скрепления между собой конструктивных частей газопровода путем сваривания их кольцевым швом между смежными элементами или с использованием электродуговой технологии.
Если необходимо создать временное соединение в точке подключения газовой плиты или котла, применяется резьбовой метод. Для начала на трубе с помощью плашки нарезают сгон с витками. Для обеспечения герметичности размещают по всей площади уплотнитель (фум-ленту, паклю). Накручивают контргайку, а затем фитинг. Точно так же делают точки крепления для газового оборудования, соединяя фитинг с резьбой на нем.
Требуется покрасить трубу для предотвращения ее разрушения под действием вредных факторов. Внутри помещения цвет можно выбирать любой, а наружные участки принято окрашивать в желтый.
Для полиэтиленовых труб
При создании газового подвода из полипропиленовых труб используются пластиковые фитинги, при соединяются методом сварки. Такая система получается прочной и герметичной. Для реализации всех работ понадобится специальное оборудование. В процессе монтажа смежные элементы нагреваются и склеиваются, становясь единым целым.
Для создания разъемного соединения применяются комбинированные фитинги, которые с одной стороны представляют собой полипропиленовое основание, с другой — металлическую резьбу. Сначала приваривается одна сторона, а затем производится присоединение газового оборудования путем накручивания муфты на витки.
Ввиду необходимости соединять трубы различного диаметра стыковочные элементы производятся разных размеров.
Для металлопластиковых труб
При работе с металлопластиковыми трубами используют латунные фитинги, обладающие высокой прочностью и длительным сроком эксплуатации. Как и в случае с металлическими и полипропиленовыми системами, крепление производится неразъемным и разъемным методом с использованием различных изделий.
Самыми надежными и простыми в работе являются пресс-фитинги, оснащенные специальной капсулой вокруг штуцера.
Классификация фитингов
Соединительные элементы классифицируются по нескольким категориям, которые отражают способы и сферы применения, материалы изготовления и пр.
По назначению
Для соединения металлических труб применяются прямые фитинги, а для элементов различного диаметра – переходные.
Их классификация определяется предназначением:
- колпачки, заглушки – заглушка концевых отверстий;
- переходники – установка компонентов различного диаметра;
- штуцеры — монтаж труб с гибкими отводами;
- отводы, углы – изменение направления труб, что исключает необходимость в сварочных работах;
- крестовины – разведение трубопровода в нескольких направлениях;
- муфты – наиболее распространенные элементы, которые позволяют заменить фрагмент трубы без потребности в разборке всей системы;
- тройники, коллекторы – отвод трубы от основной магистрали.
Материалы выполнения соединительных элементов
Фитинги из меди наиболее популярны – они обладают всеми лучшими качествами как латунных, так и изделий для металлопластиковых труб. Им свойственны высокая прочность и одинаковая эффективность при мягкой и твердой пайке.
Стальным соединительным элементам свойственны высокое качество, долговечность и отменная надежность, что характерно и для оцинкованных, а также чугунных решений.
Латунные фитинги – ударопрочные, обеспечивают герметичное и термостойкое соединение. Для дополнительной защиты от коррозии, их при монтаже покрывают хромом или никелем.
Типы фитингов по способу установки
Процесс монтажа несложен и требует лишь минимальных навыков обращения с соединительными элементами.
Соответственно способу установки фитинги делятся на несколько типов:
- Фитинги под пайку. Материалом изготовления выступают бронза или медь. При пайке (твердой либо мягкой) фиксируются горелкой и применяются для металлических трубопроводов. Кроме того, используются и полипропиленовые варианты, для которых также требуется паяльник.
- Обжимные детали. Удобный вариант, поскольку нет потребности в пайке и сварочных работах. Крепление осуществляется обжимным кольцом, которое затягивается рожковым ключом.
- Приварные элементы. Выполняются из нержавеющей стали. При монтаже стыковые места заделываются сваркой, что полностью исключает вероятность протекания и повышает прочность соединения.
- Пресс-фитинг. Имеют в своей конструкции уплотнительное кольцо, гарантирующее отменную герметичность. Работа с подобными элементами невозможна без специальной пресс-машины.
- Самофиксирующиеся детали. Выполняются из меди и обладают простым принципом действия – труба вводится внутрь и фиксируется уплотнительным кольцом с мелкими зубцами.
- Компрессионные фитинги. Наиболее распространенные элементы, так как с их помощью соединяются все виды труб, независимо от материала изготовления. Процесс установки прост – фитинг надевается на трубу, после чего гайка фиксируется рожковым ключом.
Максимальную герметичность при монтаже обеспечивает ФУМ-лента, выполняющая роль уплотнителя резьбового соединения. Как вариант, можно использовать специальную нить, которая за счет своей структуры безошибочно фиксирует элементы, в отличие от ленты.
После сборки трубопровода с применением нити, включать его на протяжении 12 часов не рекомендуется.

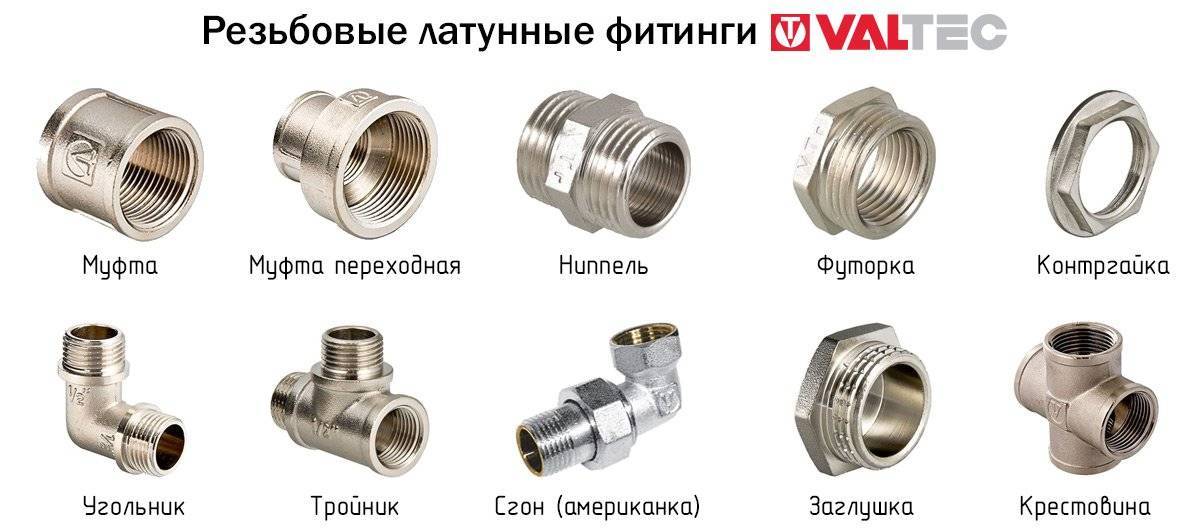

2 Фитинги резьбовые, латунь для разъемного соединения
Данный вариант разъемного соединения труб существует очень давно и представляет собой наиболее простой способ монтажа. Внутренняя или наружная винтовая насечка на крепежном элементе накручивается на, соответственно, внешнюю либо внутреннюю резьбу трубы, что обеспечивает надежное соединение. Однако для герметичности обязательно следует использовать уплотнитель, в качестве которого может быть задействовано смоченное в солидоле льняное волокно, фторопластовая лента ФУМ либо специальная паста.
Сборка трубопровода с резьбовыми фитингами не требует специальных навыков и может быть выполнена при помощи обычных гаечных или газовых ключей, которые, как правило, имеются у каждого домашнего мастера. Следует помнить, что далеко не все фитинги латунные резьбовые обеспечивают долговечное надежное закрепление труб, которое напрямую зависит от качества латуни. Определить добротность материала можно по его весу, чем легче соединительный элемент – тем ниже его качество.
Кроме того, следует выбирать износоустойчивые фитинги резьбовые, латунь в большей степени подвергается коррозии, чем чистая медь, поэтому для защиты покрывается никелем или хромом
На качество покрытия также следует обращать внимание, так, например, хромирование может быть выполнено толщиной от 0,3 до 1,4 мкм, никелирование – от 12,6 до 15,3 мкм. Слишком толстый слой покрытия может растрескаться в процессе накручивания фитинга или его эксплуатации
Частая сборка и разборка трубопровода приводит к частичному истиранию никеля или хрома на соединительных элементах, что может стать причиной возникновения очагов коррозии.
В корпусе специального соединительного элемента из ПВХ имеется латунная вставка с внутренней резьбой, которая накручивается на внешнюю винтовую нарезку трубы. И вот здесь как раз стоит отметить недостаток рассматриваемого разъемного соединения, а именно необходимость наличия резьбы на концах труб, которые вы хотите соединить. Изначально наружная насечка отсутствует, а значит, вы должны обладать навыками работы со специальными инструментами: плашками и ручными метчиками. Также нужно разбираться в калибровке резьбы, чтобы получить необходимые шаг, глубину и профиль витка.
Виды и типы соединения фитингов
Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.
Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.
Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.
Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

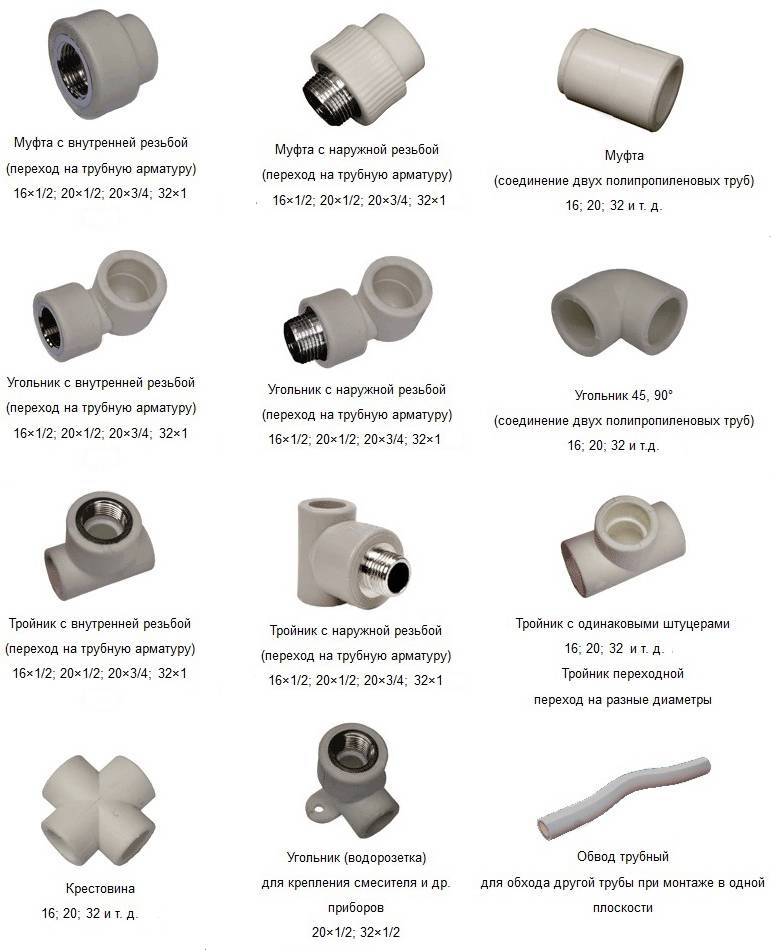

Муфты и переходники
Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.
Муфта пп
Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.
Муфта комбинированная пп
Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.
Переходник пп
С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.
Уголок, тройник и крестовина
В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.
Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.
Уголок пп
Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

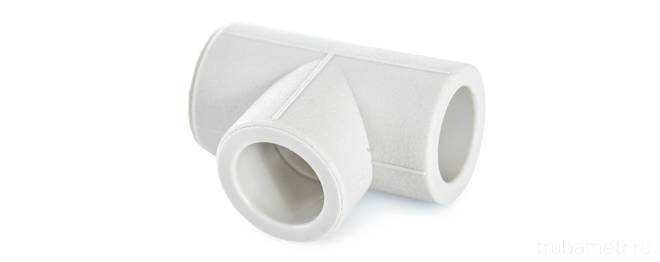

Тройник пп
Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.
Крестовина пп
Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.
Обвод и компенсаторы
Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.
Обвод пп
Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.
Фитинг американка
Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.
Американка пп
Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.
Краны, вентили и заглушки
Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.
Вентиль пп
В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.
Кран пп
Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

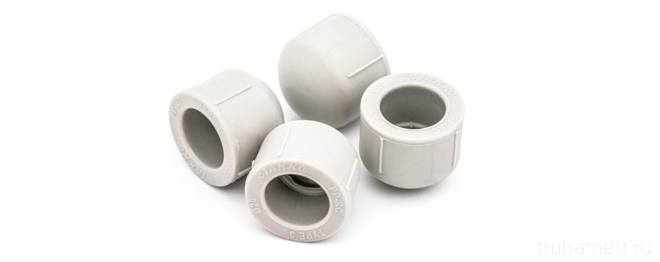

Заглушка пп
Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.
Американки
Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.
Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».
По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.
Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.
На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.
Краны
Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.
Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.
Стоимость кранов отличается в зависимости от сложности их конструкции.
Пресс – муфты
Смотреть видео – прессовой или обжимной Ф
Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.
Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.
Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:
- Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
- Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
- Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
- Пресс – муфты не боятся температурных изменений.
- Монтаж выполняются легко и за короткое время.
- Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.
Некоторые секреты установки зажимных муфтовых приспособлений
Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.
Без качественного этого инструмента, говорить о надежной работе магистрали не приходится
При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката
Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

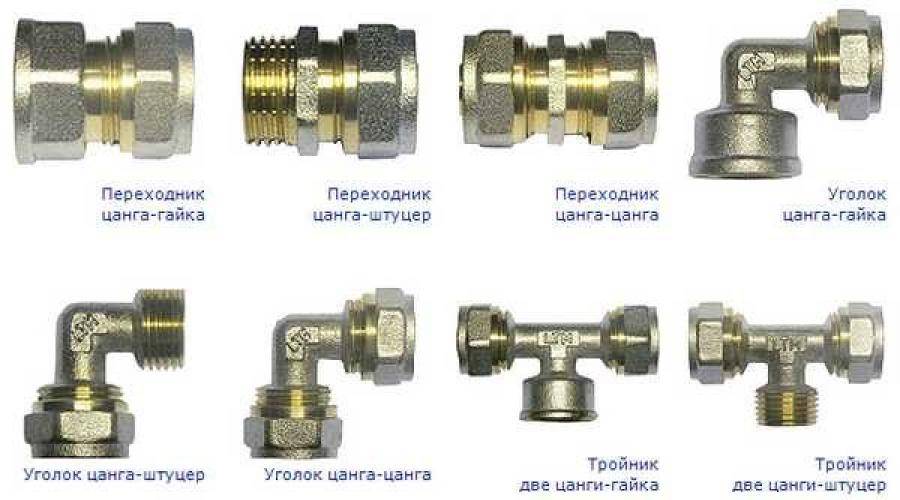

Компрессионные муфты
Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.
Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:
- выравнивается трубная заготовка;
- на ней аккуратно выполняется срез, для которого предварительно делается разметка;
- зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
- на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
- увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
- гайка закручивается до упора от руки;
- затем гайку подтягивают ключом, делая не больше одного – двух оборотов.
Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.
Особенности монтажа и выбора фитингов
Металлопластиковые трубы из сшитого полиэтилена изначально не предназначены для сварки и склеивания. Сварные швы на них через пару месяцев все равно потрескаются и разойдутся. А клей не используется из-за стойкости этого пластика к растворителям и его низкой адгезии. Остается для монтажа применять только специализированные фитинги.
Все резы металлопластиковой трубы должны производиться исключительно под углом 90 градусов, даже незначительные отклонения могут пагубно сказаться на качестве соединения
Выбирая пресс-фитинг, основное внимание следует обратить на кольцо обжима. Оно должно быть выполнено из прочного металла
И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения. Лучше сразу снизить либо полностью исключить вероятность порыва трубопровода с затоплением дома. За дешевизной здесь гоняться не стоит точно.
Типоразмеры пресс-фитинга указываются в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится и на трубе. Все должно совпадать. Еще раз – не стоит приобретать фитинги и трубы из металлопластика разных производителей. В большинстве случаев такой разнобой приводит к проблемам и на стадии монтажа, и потом при эксплуатации.
Трубу после обжима фитинга нельзя сгибать рядом с последним. Это может привести к лишнему напряжению в соединении. Недопустимо также прикладывать к пресс-фитингу какое-либо боковое усилие. Сам он поврежден не будет, а вот пластик рядом может и разрушиться.
Решение проблемы промерзания металлопластиковых труб
При всех положительных характеристиках, металлопластиковые трубы достаточно плохо справляются с воздействием отрицательной температуры. Чтобы решить эту проблему, необходимо использовать утеплитель. Также может применяться как вариант утепленная металлопластиковая труба. Утеплитель для трубопровода может быть следующего типа:
- Стекловолокольный;
- Пенополистирольный;
- Базальтовый.
Стекловолокольный утеплитель требует дополнительного использования рубероида, а поэтому повышает стоимость монтажных работ. Также высокой стоимостью, но одновременно и хорошей эффективностью отличается базальтовый утеплитель. Чаще всего для термоизоляции водопроводной системы используется магистраль утепленная пенополистиролом. Утепленная полистиролом труба может быть использована как внутри здания, так и снаружи. Труба, утепленная полистиролом, имеет следующий вид:
Полистирол для утепления трубы
Утепленная полистиролом труба обладает хорошими водоотталкивающими свойствами. Именно поэтому изоляционный слой не разрушается даже с течением длительного времени, как в случаях, когда применяется утепленная стекловатой труба. Утепленная труба – это лучшая защита от замерзания труб.
Соединение фитингов с трубами
Противопожарная муфта. Изготавливается из огнезащитного материала, который имеет свойство расширяться под воздействием высокой температуры, тем самым перекрывая путь распространения огня.
Соединение металлопластиковых труб может выполняться с помощью обжимных или пресс-фитингов.
Обжимной фитинг
Отмеряем нужную длину и распрямляем трубу, отрезаем ее с помощью трубореза. Калибруем торцы, снимая внутренние фаски. При обжимном методе уплотнители находятся в специальных канавках, а тефлоновая шайба с изолирующими свойствами — на штуцере. Сначала надеваем накидную гайку. Затем, немного подкрутив трубу, надеваем ее на штуцер. Сухарь и гайку крепим к корпусу и плотно завинчиваем накидную гайку. Рожковыми ключами довинчиваем гайку до упора.
Пресс-фитинг
Сначала убедитесь в наличии уплотнителей и диэлектрической прокладки. Наденьте трубу на штуцер, она должна быть видна в отверстии в основании гильзы. Пресс-клещи заведите в фитинг так, чтобы буртик гильзы был в углублении пресс-насадки. Зафиксируйте инструмент защелкиванием замка и выполните опрессовку. Затем сместите ось обжима и повторите процедуру.
Видео: соединение металлопластиковых труб опрессовкой
Резьбовые фитинги для металлических труб бывают трех видов:
- С метрической цилиндрической резьбой (реже конической). Линейка размеров довольна обширная.
- С трубной дюймовой резьбой. 1 английский дюйм = 30,3 мм. Шаг резьбы исчисляется количеством витков на 1 дюйм. Сфера применения: сантехника и трубная промышленность.
- С дюймовой резьбой. 1 американский дюйм = 25,4 мм. Шаг резьбы рассчитывается аналогично с трубной дюймовой резьбой.
Фитинги для металлических или пластиковых труб являются важной частью трубопровода. Качественно изготовленные и правильно смонтированные, они обеспечат долговечное и герметичное соединение
Как маркируются изделия?
Основные сведения о металлопластиковых изделиях и особенностях их эксплуатации можно получить из маркировки труб. На поверхность детали наносятся следующие сведения:
- Логотип компании, которая выпустила изделие.
- Номер сертификата соответствия.
- Тип материала: РЕ-Х или сшитый полиэтилен, PE-R или полиэтилен и PP-R или полипропилен.
- Использовавшийся метод сшивки: пироксидный (а), силаном (b), потоком направленных электронов (с), азотосоединением (d).
- Номинальное давление, выраженное в барах. Показывает постоянное давление, при котором труба может эксплуатироваться.
- Название сред, которые может транспортировать деталь.
- Номер партии и дата изготовления.
Маркировка наносится на трубу через каждый метр. Ее можно использовать для точного раскроя деталей. После монтажа маркировку можно смыть, но лучше не делать этого, чтобы впоследствии легко выяснить, какие изделия использовались для монтажа.
Всю информацию о металлопластиковых изделиях можно получить из их маркировки. На рисунке представлен пример такой маркировки
Как устроены муфты
Устройство фитингов для металлопластиковых труб в каждом отдельном случае разное, хотя некоторые разновидности фитингов для металлопластиковых труб имеют конструктивные сходства.

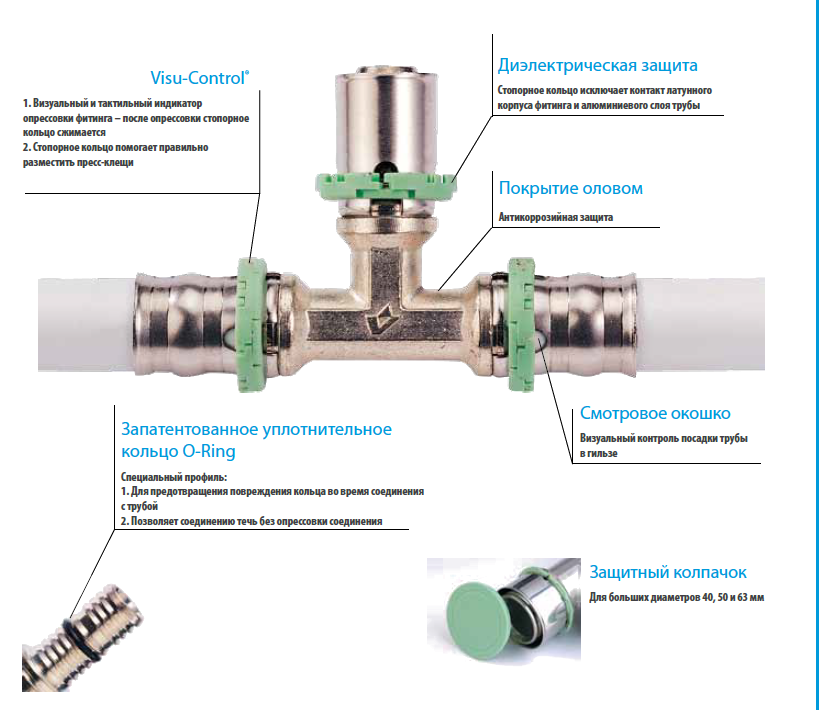

Например, все пресс фитинги устроены одинаково:
- Корпус. От него зависима форма той ли иной разновидности детали. По типу корпуса получается определенная модель устройства: муфта, уголки или тройники.
- Гильза. Эту часть приспособления называют основной, она производится из нержавейки. На ее поверхностной части сжимают клещи, производя монтажные мероприятия. По окончанию прижатия гильзы, она уже не в состоянии принять прежние размеры, и этого не происходит не только во время монтажных работ, но и за период длительного использования.
- Кольцевидная клипса. Она используется для состыковки гильзы и корпуса.
Смотреть видео: дешевый вариант как соединить МП трубы
Немного другим устройством отличаются такие разновидности фитингов, как пуш муфты. Устройство в данном случае следующее:
- Корпус, произведенный из полимера, его по показателю прочности можно сравнить с металлическими изделиями.
- Резиновые кольца – уплотнители. Они способны выдержать большую температурную нагрузку.
- Кольцо внутри, оснащенное пружиной. На нем лежит ответственность за фиксацию трубы в требуемом положении.
- Пластиковый кожух, он размещен на внешней стороне, и держит целую конструкцию.
Все описанные разновидности соединительных деталей на металлопластиковые трубы отличаются простою установки, что является их значимым преимуществом перед остальными аналогичными приспособлениями.
Заключение
Результатом опрессовки должны стать данные манометра, подключенного к проверочному комплексу и трубам. Специалисты снимают показатели давления в контурах до начала процесса испытания. Как правило, опрессовка труб длится порядка 8-10 часов, после чего вновь снимаются показания с манометра. Хорошим результатом будет нулевая разница между двумя показаниями прибора, но это бывает редко. Минимальные отклонения также допустимы, но и при большой разнице не стоит сразу переделывать трубопровод. Возможно, изменения в показателях давления были вызваны другими причинами, не связанными с качеством герметизации в контуре.
