Как сделать монтаж фальцевой кровли своими руками: Инструкция

Фальцекаточные станки: для больших и малых площадей

Для производства и монтажа фальцевой кровли необходим мобильный кровельный станок. Его производят для проката картин и закрытия двойного фальца:

Например, в России такие станки производит , хотя пользуются спросом и такие западные аналоги, как Wuko lock’n’rolle.

Для работы с крышей обычного загородного частного дома тоже есть смысл использовать современное оборудование, которое значительно повышает итоговое качество кровли. Но почему-то до сих пор большинство бригад работает по старинке, при помощи традиционной киянки и молотка.

Лучше все же взять нужный инструмент в аренду на несколько дней, и тогда швы на кровле будут идеально ровными и надежными. Тем более, что обычно станок способен производить фальцевую кровлю из любого кровельного металла, будь то медь, сталь или алюминий.

Итак, давайте рассмотрим внимательно, что это за инструмент. Сегодня на российском рынке фальцезакаточные машинки предоставлены семью основными производителями. Это говорит о возможности хорошего выбора.

Например, электрическая фальцезакаточная машинка соединяет и закрывает профилированные панели с двойным стоячим фальцем. Причем делает она это в один проход, быстро перемещаясь по фальцевому шву прямо на кровле.

Учитывайте такой момент, что европейские фальцепрокатные станки обычно рассчитаны на высоту фальца в 25 мм, а американское оборудование на 38 мм. Поэтому необходимо заранее просчитать совместимость различного оборудования.

Дело в том, что у некоторых машин можно регулировать высоту ножек, а для других придется отдельно заказывать такие ножки под 38 мм (а это дополнительные затраты). К слову, для ручных маленьких машин вопрос высоты фальца не важен.

Мобильное оборудование устанавливают прямо на кровле и изготавливают цельные панели под двойной стоячий фальц

Здесь важно приобрести действительно качественную машинку

В противном случае монтажники умудряются разрезать панели по длине на несколько частей, а потом состыковать эти части заклепками, что абсолютно неправильно. Так в итоге получаются крыши из дорогих материалов, как цинк или медь, но с большими проблемами в плане герметичности.

Вот пример работы такой машинки:

Механические машинки для закрытия фальца обходятся дешевле, но и работать с ними вы будете медленнее. Также всегда существует человеческий фактор – риск просто не дожать фальц.

В комплект станков Мобипроф включены две машинки для соединения панелей двойным стоячим фальцем. Легким движением нужно переместить первую машинку для того, чтобы изготовить г-образные сгибы, а затем вторую машинку для образования самого фальцевого замка.

У таких машинок есть специальная регулировка степени зажатия фальца, что очень важно для работы с металлом разного типа. При этом швы закрываются достаточно быстро, почти так же, как и с электромеханическими машинами. Устройство Wuko lock’n’rolle применяется для закрытия фальца и панелей с двойным стоячим фальцем

Им удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес

Устройство Wuko lock’n’rolle применяется для закрытия фальца и панелей с двойным стоячим фальцем. Им удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес.

Отдельно отметим такую фальцезакаточная машинку, как Wuko 1006. Она небольшая и легкая, и, пожалуй, единственная, которая может быть применена для монтажа кровли сложной формы, у которой много примыканий и переходов. Сама машинка хорошо закрывает одинарный и двойной г-образный стоячий фальц.

Отличается она по своему устройству от других моделей тем, что имеет особый механизм закрытия – специальный молоточек, который как бы простукивает фальц (при этом все другие модели этот фальц поджимают роликами). В его работе это заметно: такая машинка движется медленно, иногда оставляет следы на металле. Но зато прекрасно работает на любом виде стыков.

Отметим отдельно, что достаточно много фальцезакаточных машинок изначально разработаны для работы с дорогостоящими пластичными металлами. Они не подойдут для закатки оцинковки высокой жесткости.

Есть также специальное оборудование для изготовления фальцевой кровли на радиусных стропилах. Это модели машин, которые отличаются между собой ограничением по минимальному радиусу кровли. Поэтому, если приобрести не ту машинку, придется еще вооружиться ручным кровельным инструментом, чтобы добивать фальцы.

Посмотрите, как выглядят все эти машинки:

Принципы сборки станка

Первое и самое важное — собрать надежную опору с идеальным горизонтом. Относительно нее и непосредственно к ней крепится неподвижная часть станка — это опорная балка, металлический уголок на болтовом соединении

Между балкой и столом прокладывают полосу металла — так образуется паз для защемления кромки. Важно прочно прикрепить балку к опоре, чтобы во время изгибания она не вращалась вместе с траверсой от приложенного усилия. Траверса представляет собой рычаг с минимальным плечом 1:10 — такой же уголок, как и балка, но закрепленный на подвижной оси. Следующий важный шаг — центрирование оси вращения траверсы. Этот фактор влияет на качество получаемого фальца.

Как выглядит готовый фальцегибочный станок ручной и некоторые особенности конструкции можно увидеть в данном ролике:

Плюсы и минусы фальцевой кровли

Металлическая фальцевая кровля, как и любая другая кровля, имеет свои преимущества и недостатки, однако перечень достоинств покрытия настолько внушителен, что недостатки отступают на второй план. Независимо от материала изготовления картин, к преимуществам кровельного покрытия можно отнести следующие факторы:

• Обеспечивает достаточную герметичность крыши даже в тех случаях, когда угол наклона скатов составляет 30;
• благодаря гладкой поверхности используемых материалов существенно снижается общая парусность кровельных конструкций и уменьшается ветровая нагрузка на стропильную систему;
• независимо от своей конструкции (одинарный, двойной или клик фальц) фальцевые швы обеспечивают полную герметичность кровельного покрытия;
• пластичность материала позволяет воплощать в жизнь самые смелые дизайнерские решения. Другими словами, с помощью настила можно покрыть крышу самой сложной конфигурации;
• методика стыковки фальцевых картин полностью исключает наличие крепежных отверстий на поверхности настила, что положительно сказывается на герметичности кровли;
• укладка листового металла не вызовет особых затруднений при наличии специального инструмента и практических навыков работы с листовым металлом;
• фальцевые вставки могут использоваться в качестве декоративных вставок, поскольку гармонично сочетаются с любым кровельным материалом;
• фальцевая металлическая кровля смотрится гораздо привлекательнее металлочерепицы и профнастила;
• относительно небольшой вес металлических фальцевых картин позволяет уменьшить нагрузку на фундамент, несущие конструкции и стропильную систему, что позволяет немного сэкономить на материалах;
• за счет уменьшения угла наклона скатов можно заметно уменьшить площадь покрытия, что также позволяет сэкономить некоторые средства;
• кровельная конструкция имеет широкий модельный ряд стандартных доборных элементов;
• снег и наледь не задерживаются на гладкой поверхности крыши;
• Кровельный материал не горит, даже при сильном пожаре расплавить металлические листы крайне сложно, особенно это касается оцинкованной стали;
• при наличии специального оборудования, фальцевые картины могут изготавливаться на месте проведения работ, что исключает возможность повреждения материала в процессе транспортировки;
• правильно смонтированная крыша может прослужить более 120 лет. Доказательством этого могут служить здания дореволюционной постройки, имеющие фальцевую кровлю.

К недостаткам можно отнести следующие моменты:

• монтаж фальцевой кровли требует специальных навыков работы с листовым металлом и наличия специального инструмента;
• металлическое покрытие аккумулирует статическое электричество, поэтому необходимо позаботиться о надежном заземлении и громоотводе;
• как и другие виды металлической кровли, настил не обладает достаточной звукоизоляционной способностью;
• высокая стоимость материалов с полимерным защитно-декоративным покрытием;
• для предотвращения лавинообразного схода снега и наледи необходима установка снегоулавливателей;

Несмотря на приведенные недостатки, фальцевая кровля надежно защищает крышу от атмосферных воздействий. Абсолютная герметичность фальцевых швов исключает любые протечки. Такому настилу не страшны ни агрессивные химические соединения, ни резкие перепады температур. Кроме того, срок службы такого покрытия составляет 100 лет и более.

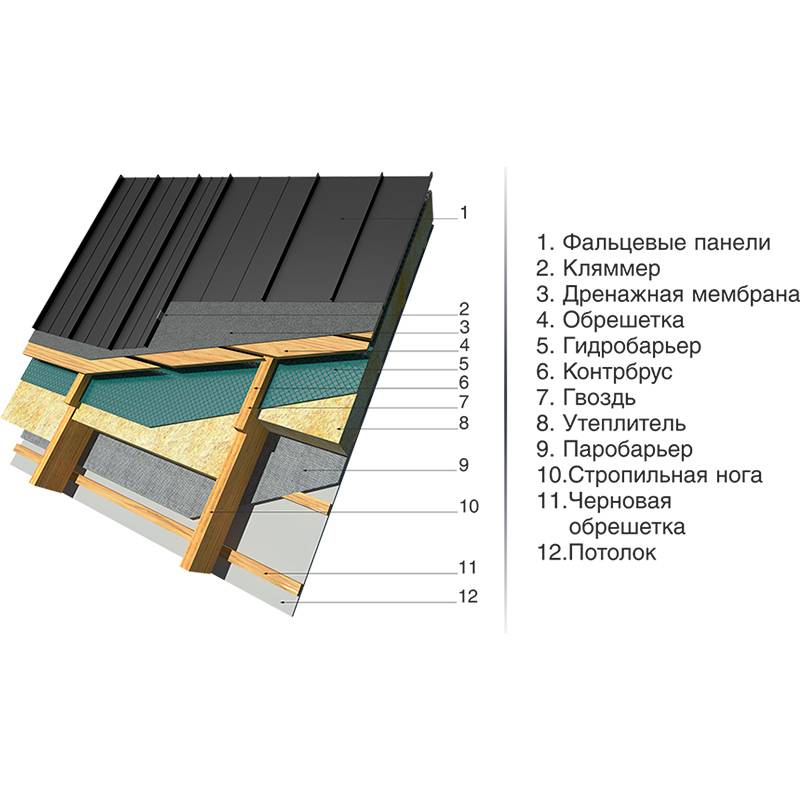

Монтаж фальцевой кровли — инструкция

Сооружение конструкции с профессиональной точки зрения обязательно должно производиться при тщательном соблюдении определенных условий, а также установленной профессионалами последовательности действий.

Фальцевая кровля своими руками:

1. Изготовление специальных картин, что будут применяться для покрытия стандартных скатов и иных деталей, например, свесов и кровельных желобов. Для этой цели по предварительно подготовленному чертежу и схеме производятся заготовки или картины.
2. Кромки данных деталей обязательно загибаются, то есть подготавливаются для применения с фальцевыми соединениями.
3. Поднятие ранее подготовленных картин на конструкцию, их соединение специальными стоячими по форме фальцами. Предварительно установленные картины надежно крепят к деревянной обрешетке кляммерами. Одна сторона заводится в фальц, иная присоединяется к брусу монтированной обрешетки.
4. На заключительном этапе на все присутствующие отверстия монтируются фартуки, выполняемые из высококачественной стали.
5. Если у вас остались вопросы по монтажу покрытия, рекомендуем посмотреть видео ниже.

Зажим фальца

Завязка фальца

ОСТОРОЖНО!

В процессе применения листов длиной 10 метров, стоит крепить надежно их к установленной на крыше обрешетке, используя кляммеры особого плавающего типа. Только так кровля совершенно не потеряет высокого уровня герметичности даже при перепадах температуры.

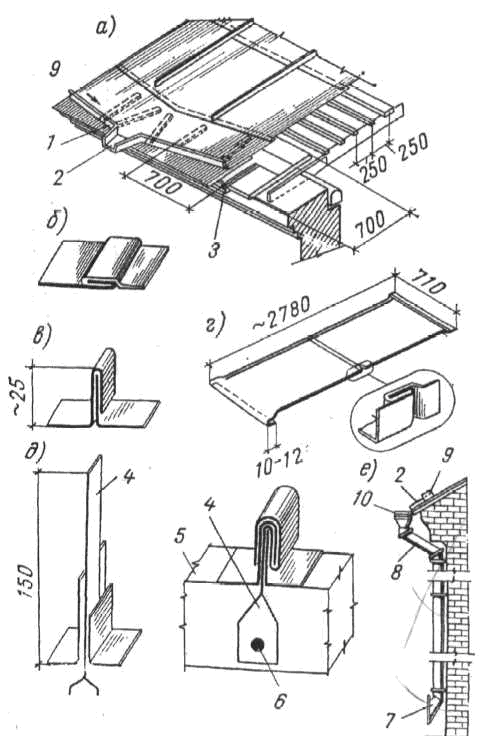

Виды фальцевых соединений и способы их монтажа

Фальцевым соединением называется неразъемное, но и не жесткое, соединение встык тонких металлических полотен. Слово «фальц» происходит от немецкого «Falz» и переводится как «паз, желоб».

Наибольшее распространение такой вид соединения получил в кровельном деле. Дело в том, что при стыковки листов металла приходится решать вопросы, связанные с их термическим расширением.

Изменение геометрических размеров при температурных перепадах не позволяет реализовать жесткое герметичное соединение. В месте стыковки возникает напряжение материала, приводящее к существенной его деформации. Именно поэтому наилучшим способом сопряжения выступает фальцевое соединение.

Статья по теме: Баня с террасой под одной крышей проекты

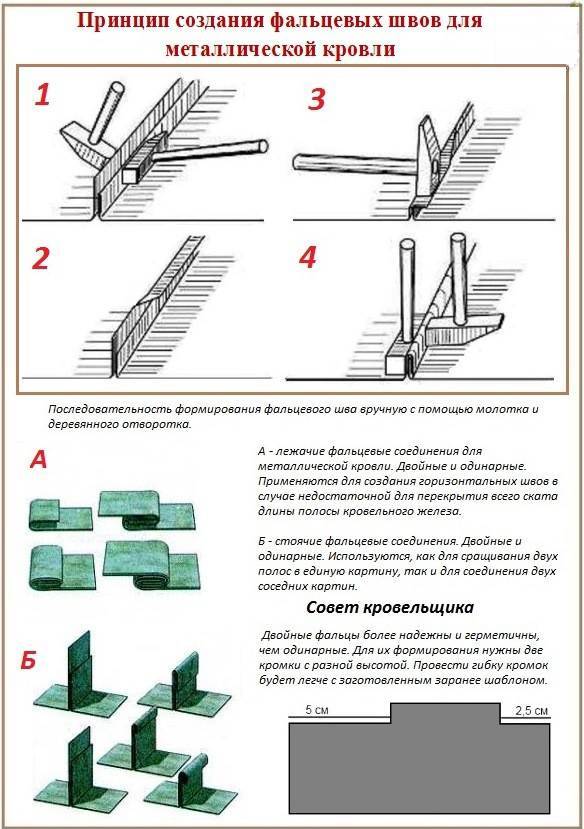

При фальцовке производится соединение двух кровельных элементов, кромки которых предварительно обрабатываются с тем расчетом, чтобы при их сведении можно было получить фиксирующий шов (рис. 1).

Фальцевые швы бывают трех видов:

Конструктивно швы делятся на две группы:

• одинарные;
• двойные (разновидность — реечные фальцы).

Покрытие крыши шифером

В РФ продолжают покрывать кровли асбестоцементном, он не запрещен. Занимаются выпуском этого популярного стройматериала 24 российских предприятия.

Шифер выпускается разных окрасов:

• желтого;
• кирпичного (характерного красного);
• синего.

Наносимый краситель формирует защитный слой, который предохраняет листы от разрушений. Кроме того, в атмосферу выделяется меньше асбеста. К тому же срок службы покрытого материала возрастает в 1,5 раза. Так что прослужат листы шифера 50 лет. Но шифер обладает большим весом, если сравнивать его ондулином. Примерно 10-14 кг весит один метр шифера.

Модификации шиферных листов

Сейчас на рынке представлен шифер 3-х разновидностей.

1. ВО – шифер волнистый обыкновенного профиля. Эти листы выпускаются правильной прямоугольной формы.

1. ВУ – шифер волнистый усовершенствованного профиля. Его предназначение – обустройство кровель промышленных зданий.

1. УВ – шифер волнистый унифицированного профиля. Он имеет меньшие размеры, чем у ВУ. Хотя превышает мелкоразмерные ВО листы.

Для россиян этот кровельный материал по-прежнему остается очень востребованным. При том что европейский цементно-волокнистый шифер, хотя и является безасбестовым, широкого применения пока не нашел.

Материал для фальцевой кровли

Фальцевая кровля подразумевает использование металлических листов. Ещё совсем недавно это была лишь оцинкованная сталь, которая некоторым владельцам домов служит до сих пор ввиду устойчивости к образованию коррозии. Сейчас же список для обустройства фальцевой кровли гораздо шире:

1. Оцинкованная сталь с полимерным покрытием. Оно защищает фальцы от губительного воздействия ультрафиолетовых лучей на металл, а также выполняет эстетическую функцию, ведь тон материала можно подобрать под цвет общей задумки ландшафтного дизайна.

2. Медь. Как правило, она выпускается в рулонах. Материал может быть чистым или с фактурным рисунком. Последний чаще всего имитирует рельеф черепицы или другого кровельного материала. Медная фальцевая крыша отличается длительным сроком службы, в некоторых случаях он достигает сотен лет. К тому же именно медь позволяет соединять металлические листы не только привычными фальцами, но и методом пайки.

3. Алюминий. Этот материал характеризуется особой мягкостью. Чем-то он сходен с медными листами, в частности, выпускается в рулонах и может иметь рисунок. У него длительный срок службы, может достигать 80 лет. Преимущество алюминия заключается в том, что он не подвержен образованию коррозии и для этого не требует покраски или покрытия любым другим подобным материалом. Также алюминий абсолютно не боится температурных перепадов, а значит, может использоваться в районах со сложным климатом.





















4. Цинк-титан. Относительно новый металлический материал. Производится как в рулонах, так и в ленте. Имеет он один существенный недостаток — чрезмерная хрупкость, из-за чего процесс монтажа немного усложняется. Цинк-титан несовместим с другими металлами, а также с некоторыми породами древесины, поэтому область применения материала ограничена. Для работы с ним нужно наличие специального инструмента и некоторых навыков. Помимо этого, запрещено работать с ним при температуре воздуха ниже 5 градусов. Но есть и преимущества цинк-титана: длительный срок эксплуатации и устойчивость к коррозии.

Проектирование и сложные элементы

Но фальцевая кровля, пожалуй, немного сложна в проектировании. А именно в то плане, что в процессе расчета такой кровли вам нужно будет тщательно выбрать сочетание материала и фактуры поверхности, формы и размеры типовых элементов, и способы их соединения. Хорошо подумайте, будут ли совместимы все эти элементы с предполагаемой формой крыши.

Помните также о том, что формообразующие возможности металла достаточно широкие, но не безграничные. Одним словом, не каждая фирма возьмется за слишком вычурный заказ, тогда как при помощи мягких гонтов обогнуть можно любой купол-фонарь, и никаких швов.

С другой стороны, раз уж застройщики стараются подчеркнуть индивидуальность своих домов при помощи крыш более сложной и интересной формы, здесь действительно длинные картины уже не подойдут. Для этой цели уже давно выпускаются штучные кровельные материалы, при помощи которых легко повторить любую форму крыши.

Например, довольно популярны сегодня ромбы. Они нравятся и дизайнерам, и покупателем таких домов своей завораживающей игрой света и тени. А монтируется между собой такие отдельные элементы при помощи обычной фальцевой техники.

В более дорогих проектах для этого используется долговечный материал, например, патированный титан-цинк:

Такие ромбы изготавливают в заводских условиях, но вполне реально повторить их в домашних, обычными ручными способами. Это достаточно удобный кровельный материал, который позволяет обойти даже самые криволинейные небольшие выступы крыши не хуже гибких гонтов. Но при этом металлический ромбы лишены многих недостатков, которые присущи штучной битумной черепице.

Популярность ромбов растет день ото дня, и все благодаря тому, что появляется возможность достигнуть необычных визуальных эффектов. Тем более, что требования к основанию для фальцевой кровли небольшие. Да и монтаж не так уж и сложен: все конструкции соединяют при помощи кляммеров, а сами ромбы крепятся между собой в лежачий фальц.

При этом верхние ромбы соединяют с нижним замком, а сверху фиксирует кляммерами. Сам монтаж ведут только снизу-вверх, в горизонтальном плане – слева направо или же справа налево. А, чтобы не было ощущение неровности, при попадании ромбов на поперечный шов обрезают окантовки ромбов.

Только следует учитывать, что несмотря на высокую степень защиты от дождевой воды, которой может похвастать любая фальцевая кровля, в случае штучной лучше использовать более сложный кровельный пирог. Например, уложить дополнительную гидроизоляционную мембрану, которая будет выводить конденсаторную влагу и небольшие случайные протечки.

Фальцевая кровля – одна из самых долговечных из существующих видов. Так, медная благополучно проживет целый век, а алюминий и подобные сплавы способны прослужить до 80 лет, что тоже совсем неплохо.

Обслуживание фальцевой самозащёлкивающейся кровли

Принято считать, что фальцевая кровля не нуждается в уходе. Однако, если речь идет о стальном покрытии с полимерной защитой, рекомендуется периодически принимать некоторые профилактические меры.

Прежде всего, необходимо хотя бы раз в год осматривать кровлю. Это поможет обнаружить изъяны поверхности, найти отверстия и ржавые участки. Необходимо осмотреть все соединения и примыкания к стенам и трубам. Проверить состояние герметика в участках соединения с доборными элементами, фартуками и т. д. Также надо внимательно осматривать состояние полимерного защитного слоя на поверхности кровельного полотна и подкрашивать наиболее сомнительные участки.

Кроме этого, рекомендуется периодически выполнять очистку кровли. Для этого используют гидравлические моющие аппараты или обычное ведро с водой и щетку на длинной ручке. Лотки водосточной системы промывают струей воды из шланга.

Также необходимо удалять мусор из ендов, лотков, угловых соединений кровли и стен. Здесь часто наблюдаются скопления веток, листьев и пыли. Их собирают в мешки и уничтожают. В зимнее время часто приходится убирать излишки снега

Во время этой процедуры надо действовать очень осторожно, чтобы не поцарапать полотно и не разрушить полимерное покрытие. Рекомендуется на поверхности оставлять слой снега в 5-10 см, чтобы не прикасаться лопатой к поверхности кровельного полотна

Если самостоятельное обслуживание кровли представляется слишком трудной или опасной задачей, можно заключить договор со специализированной организацией. Они будут обслуживать кровлю и выполнять все необходимые действия. Оплата таких услуг в любом случае обойдется дешевле, чем преждевременный ремонт кровельного покрытия.

Инструменты и материалы

Чтобы качественно смонтировать фальцевую кровлю вам понадобится следующий набор инструментов:

• Комбинированные ножницы по металлу – для криволинейной резки панелей.

• Ножницы «Пеликаны» – для прямолинейного реза.

• Клещи с углом 45°, киянка – для формирования узлов.

• Инструменты для прогибов на карнизном свесе и других узлах.

Для монтажа кровли с двойным фальцем необходим специальный инструмент для фальцевания (закатывания) соединений. Для этого могут применяться механические приспособления или электрические устройства.

Рисунок 7. Автоматический (справа) и механический (слева) методы формирования фальцевого соединения

Соединение картин с кликфальцевым замком обычно выполняется нажатием ногой на кромку. Также для этого можно использовать киянку.

Виды фальцевой кровли

Фальцевая кровля представляет собой кровельный материал в виде панелей (картин), которые соединяются между собой благодаря наличию на кромках специальных замков. Данное покрытие классифицируется по типу соединения отдельных листов.

Сегодня потребители чаще выбирают такие виды кровли по технологии соединения картин:

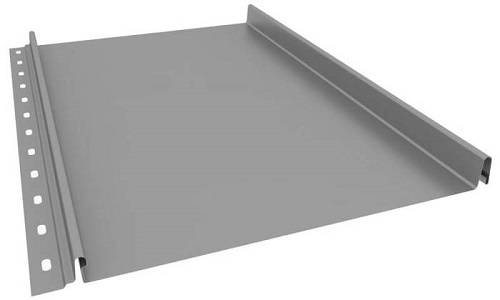

Кликфальц – на таких панелях одна кромка имеет верхний замок, а другая ответную часть замкового соединения и специальную полку с перфорацией для скрытого крепления к обрешетке. Такое покрытие проще и удобнее монтируется – верхний замок накладывается на ответный и прижимается до защелкивания элементов. Полезная ширина изделий составляет 510 мм, общая – 545 мм.

Фото 4. Внешний вид картины с соединением кликфальц

Двойной фальцевый замок кровли –  картины имеют Г-образную конфигурацию кромок. Такое соединение обеспечивает повышенную герметичность покрытия. Фальц получают методом закатывания кромок с помощью ручного или электрического инструмента. Полезная ширина изделий составляет 550 мм, общая – 625 мм.

Фото 5. Внешний вид панелей с двойным фальцевым замком

Также выпускаются картины с одинарным фальцем, у которых одна кромка имеет один загиб под 90°, а вторая – два загиба под 90 и 180°. Такое соединение считается менее надежным, чем двойной фальцевый замок.

Рисунок 6. Внешний вид одинарного стоячего замка

Стандартная толщина металлической фальцевой кровли составляет от 0,45 до 0,7 мм, длина выбирается в зависимости от габаритных размеров ската и может достигать от 1,2 до 9 м.

Станок СФПЗ для формирование самозащелкивающихся фальцев ↑

Не потребуется никакого специального кровельного инструмента при монтаже панелей, обработанных на станке СФПЗ и имеющих защелкивающийся фальц. Рабочему достаточно надавить ногой, чтобы образовался ровный и прочный фальцевый шов. Помимо этого, станок производит картины с просечками для быстрого монтажа.

Оборудование лучше всего применять при устройстве простых двускатных кровель, уклон которых составляет более 15 градусов. На одном станке может работать сразу две бригады кровельщиков

Бесшумность монтажа позволяет организовать работы в несколько смен, что важно для больших объемных кровельных проектов

Станок СФПЗ предназначен для изготовления самозащелкивающегося фальца, не требующего применения другого фальцезакаточного инструмента

Оборудование для рулонной укладки фальцевых кровель ↑

Мобильные профилировочные станки Мобипроф, разработанные российскими производителями, позволяют устраивать фальцевые кровли без горизонтальных швов по рулонной технологии. Работы могут выполнять обычные рабочие под руководством опытного кровельщика. Для проведения монтажа:

• станок СФП-700 и рулонный металл доставляются непосредственно на объект;
• полоса заправляется в станок, выкатывается панель необходимой длины и обрезается;
• производится укладка и состыковка выкатанных кровельных панелей;
• закрепляются кляммеры к обрешетке;
• ручным кровельным инструментом формируют вертикальный двойной фальц.

Зажим вертикального фальцевого соединения с помощью кровельной рамки

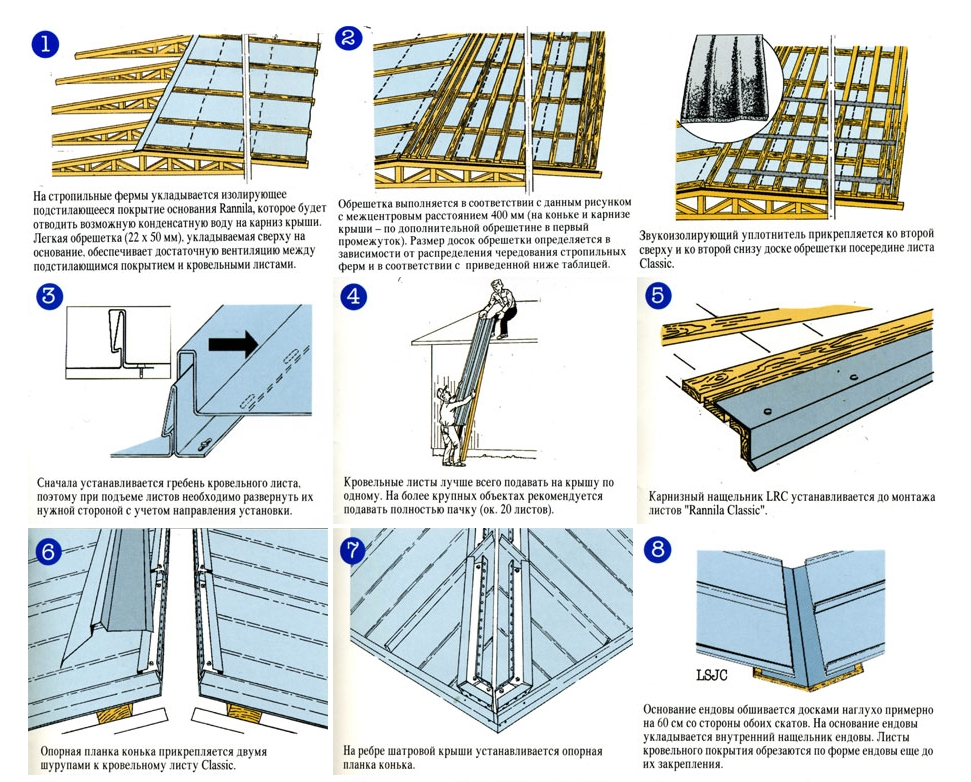

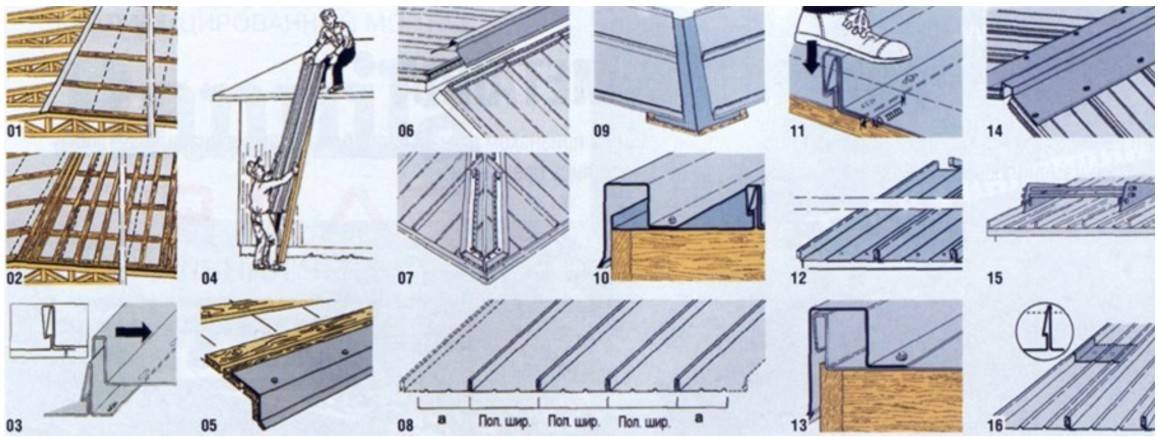

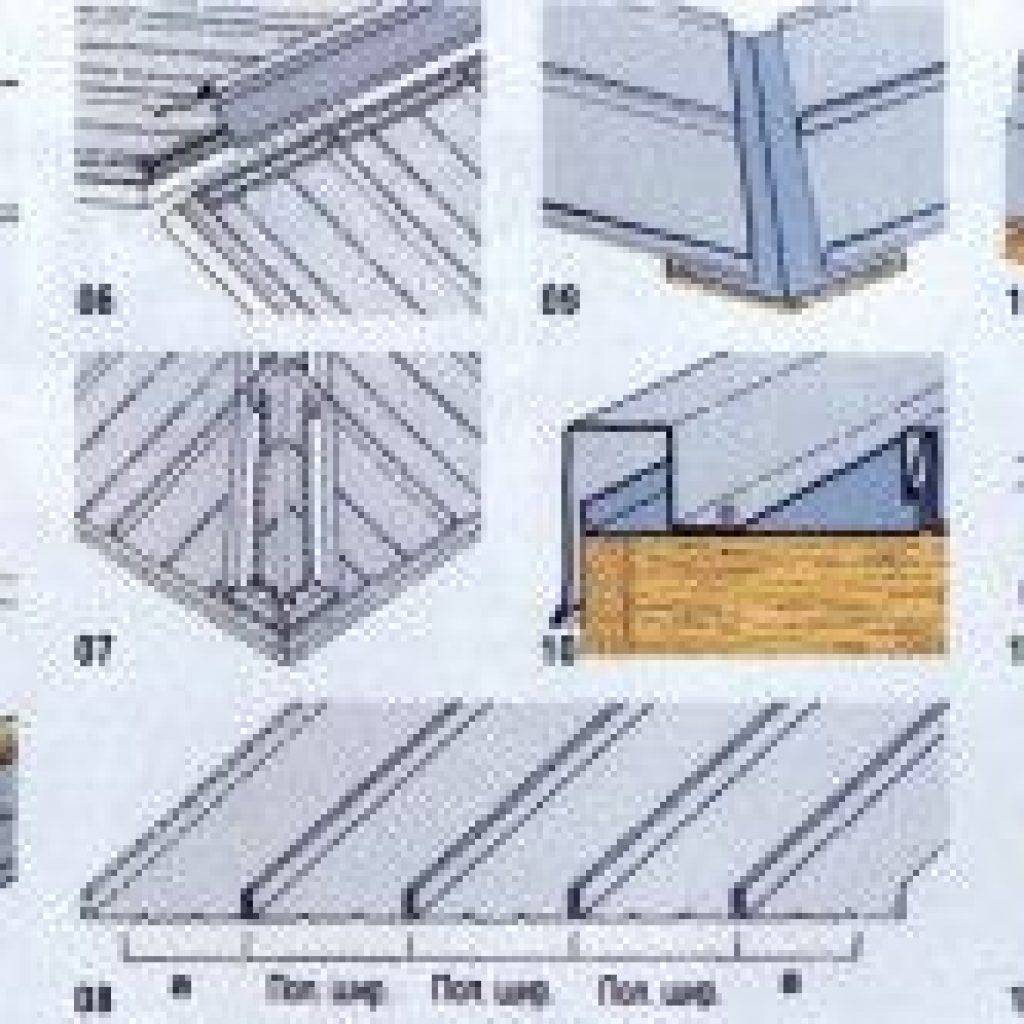

Монтаж фальцевых панелей

Перед тем, как приступать к укладке панелей, необходимо рассчитать направление и порядок их укладки:

• Карниз и ендову для слива нужно монтировать до начала укладки панелей.
• После того, как лист ендовы уже смонтирован, можно прикрепить к ней панели саморезами для кровли (по 2 штука на каждую панель).
• После того, как уже уложены первая и последняя панели, можно переходить к установке фронтона. Но перед этим нужно подогнуть обрезанные края панелей.
• Выравнивание панелей производится на расстоянии 40 см от края кровли, это действие обеспечит аккуратный внешний вид.

• В случае необходимости, нижний край панели подгибается и прикрепляется к карнизу. Закрепление возле карниза и конька осуществляется с помощью саморезов (по 2 на каждый край). Для создания наибольшей надежности делаются специальные заклепки на замках как в начале, так и в конце фальца.
• Фронтон крепится саморезами.
• Конек также фиксируется саморезами, также по одному на фальц.
• Держатели для антенн, снегозадержатели, трапы крепятся всегда за сам фальц, очень аккуратно, чтобы не повредить само покрытие.
• Вентиляция и трубы должны быть расположены как можно ближе к к ноньку.
