Установка межкомнатной арки «Портал» своими руками (с видео)
Установить межкомнатную арку «Портал», как показывает практика, проще всего, так как она создается на основе дверного проема. Для этого необходимо просто снять дверь и отделать ее гипсокартоном.
После снятия двери нужно также убрать старые наличники, открутить дверные петли. Затем следует определиться с тем, нужно ли демонтировать старую деревянную дверную коробку. При этом необходимо руководствоваться желаемой шириной арки и состоянием дверной коробки. Если все-таки она подлежит демонтажу, то после этого проем нужно будет выровнять с помощью цементного раствора и дать ему высохнуть.
Если дверной проем намного шире желаемой ширины арки, то рекомендуется установить так называемые доборы. Для их монтажа потребуются 2 полосы из ДСП длиной, равной высоте проема (минус 2-3 см), и шириной, равной толщине стены (минус 1-2 см).
Как показано на фото, для установки межкомнатной арки «Портал» своими руками полосы следует прибить гвоздями по бокам проема к дверной коробке:
Также можно использовать для их крепления к стене дюбели (в том случае, если коробку демонтировали). Если толщины доборной планки не будет достаточно для уменьшения проема до необходимой ширины, то под планки следует установить обрезки деревянного бруса нужной толщины.
Пространство между доборной планкой и стеной при монтаже межкомнатной арки «Портал» требуется заполнить монтажной пеной. Когда пена высохнет, ее выступающие излишки следует срезать. Когда проем арки будет готов, можно приступать к ее отделке.
На этом видео показана установка межкомнатной арки «Портал» своими руками:
Выбор конструкции и расчет
Межкомнатная арка своими руками из гипсокартона не требует сложных расчетов, но предварительные вычисления все же нужны: требуется определить необходимое количество ГКЛ, профиля (или деревянного бруска), крепежа, выбрать саму форму.
Начальные данные для вычислений – размер существующего проема. Если планируется воздвигать перегородку из гипсокартона, как описано в статье, ограничителем будет желаемый размер, а не уже имеющийся в капитальной стене. В зависимости от того, как именно будет возводиться арка, рассмотрим два варианта действий.
Отделка существующего проема в капитальной стене (панели, кирпич, блоки)
Планировка дома может предполагать несколько вариантов ширины и высоты проема. Ниже приведены три типа классических арок для разных габаритов.
При этом следует соблюдать допустимое расстояние от верхней точки арки до уровня чистового потолка.
Уменьшение этого расстояния допустимо только в легких каркасных конструкциях и только с распределенной опорой перекрытия на каркас. В противном случае нагрузка от перекрытия на несущую стену окажется чрезмерной, может произойти провисание потолочной плиты или балок, разрушения участка стены или перекрытия.
В зависимости от существующих размеров проема и допустимого уменьшения расстояния от его верхней точки до потолка выбирается полуциркульная (справа) или лучковая (слева) форма дуги. Учитывается также возможность изгиба гипсокартонных листов (только в продольном направлении), для обычных панелей допустим изгиб с радиусом 300…1000 мм и более, на радиус сгиба влияет толщина листа. Чем тоньше лист, тем больше возможность изогнуть его желаемым образом.
После того, как размер арки и проема установлены, выполняется эскизный набросок будущей конструкции с указанием положения стоек и распорок каркаса, габаритами листов гипсокартона и размещением крепежа.
Сделать проем-арку своими руками можно без использования арочного профиля, применяя обычный с надсечками.
При расчете следует учитывать наличие или отсутствие боковых профилей, укрепляющих проем с обоих сторон и, соответственно, количество листов. Таким образом, для полуциркульной конструкции с усилением проема до самого низа с обеих сторон потребуется при начальном размере проема 900х2000 мм:
- прямые стойки (профиль угловой ПУ31/31 или стоечный ПС50/50) – 2000х4+900х2=9800 мм (округляем до 2 м);
- профиль радиусный (арочный) CD60 по длине арки с небольшим запасом – πх450х2=2 826 мм, округляем до 3 м. Вместо арочного можно использовать ПС50/50 той же длины, надсекая его боковые планки с шагом 30…50 мм;
- листы гипсокартона (для ширины стены в месте проема 250 мм) – 3 000х250 мм для арочной части (лучше специальную разновидность ГКЛ с продольными пазами), раскрой только в продольном направлении, и две планки длиной 2 000-450 = 1 550 мм с шириной 250 мм;
- также необходимо два (или четыре, в зависимости от конструкции) прямых подвеса для крепления арочного профиля или соответствующее количество соединительных элементов;
- дюбели для фиксации профиля к дверному проему, саморезы для крепления ГКЛ к профилю.
Создание перегородки с арочным проемом
Сделать дверную арку своими руками можно с не меньшим успехом в заново возводимой перегородке из ГКЛ. Чертеж такой конструкции представлен ниже.
Как видно из чертежа, кривая арочного проема достаточно сложна, имеет несколько сопряженных радиусных дуг, дополнительно конструкция имеет три прямоугольных небольших проема. Схема армирования перегородки основана на использовании нескольких вертикальных стоек полной длины и большого количества скрепляющих перемычек, а также арочного профиля. Общее количество необходимых материалов здесь посчитать сложнее, причем необходимо учитывать запас не менее 10…15% на случай непредвиденных сложностей при раскрое профиля и ГКЛ. Укрупненно расчет делается на основании данных чертежа:
- профиль ПС 75х40 мм – ((5х2 700)+(6х200)+3 200+500+790+450+(2х220)+130+600)х2=41 620 мм, округляем с учетом требуемого запаса до 50 м;
- арочный профиль 5 500х2 = 11 000 мм, 11 м (допустима замена ПС 50х50 мм);
- ГКЛ – две панели 3 200х2700 (на всю площадь перегородки 8,64 кв.м.). С учетом стандартного размера 1 200х2 500 мм (площадь листа 3 кв.м.) потребуется не менее трех листов;
- ГКЛ с продольными пазами или обычный – пластина с общим размером 5 500х200 мм (здесь 200 мм – толщина перегородки);
- соединительные элементы, дюбели, саморезы.
https://youtube.com/watch?v=YtUKrx0p2cQ

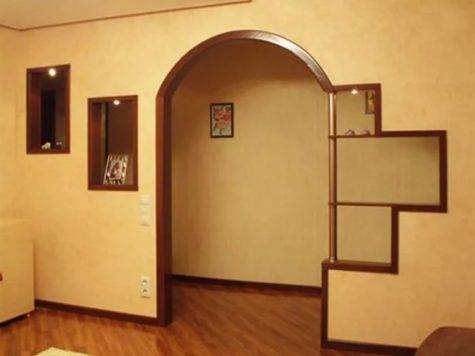

Конструкции арок из гипсокартона в зале своими руками
Учитывая, что зал является лицом квартиры, будет несправедливо оставить это помещение заурядным и обыденным. Украсить его поможет арочная конструкция, которая станет стильным элементом интерьера комнаты. Арка в зале весьма уместна, ведь в этом помещении собирается вся семья, а значит, двери здесь практически не нужны. Они лишь помешают расставить мебель наиболее выигрышно, тогда как арка сохранит максимум ценного пространства. Именно поэтому арочные конструкции в зале наиболее востребованы.
Арку для зала рекомендуется изготовить из гипсокартона, поскольку для этого помещения лучше всего выбирать сложные декоративные конструкции. Арки из гипсокартона в зале можно выполнить своими руками, причем это могут быть арки с высоким круглым сводом, либо более сложные с остроконечным куполом, это может быть конструкция, напоминающая прямоугольник со слегка округлыми углами. Необычно смотрятся асимметричные, трапецевидные арки, полуарки, арки-порталы и другие.
Нужно лишь выбрать тот вариант, который будет соответствовать общему интерьеру зала. Воплотить интересные замыслы в возведении арки поможет гипсокартон.
Этапы изготовления
Монтаж полуарки состоит из двух важных этапов:
- сборка каркаса;
- обшивка его листами гипсокартона.
Рассмотрим каждый из этапов более детально. Пошаговая инструкция для сборки каркаса из металлических профилей:
Готовый каркас
- нарезаем направляющие профиля нужного нам размера;
- фиксируем их с двух сторон имеющегося дверного проёма. Если монтаж идет вдоль стен, тогда всю конструкцию крепим к стенам, полу и потолку;
Обратите внимание! Расстояние от края должно соответствовать толщине купленного листа гипсокартона
- под направляющими крепим горизонтальный профиль. Берем элемент с немного загнутым нижним концом. Так мы получим наклонную поверхность;
- аналогичные действия проводим и с другой стороны дверного проема.
Выведенный каркас следует делать прочным и жестким. Для этого между направляющими крепим перемычки из стоечных профилей. Все элементы каркаса закрепляем на дюбеля и фиксируем болтами. В ходе создания каркаса, для дополнительной прочности следует использовать специальную ленту уплотнителя. Кроме этого такая лента повысить звукоизоляционные возможности полуарки. При наличии осветительных приборов, проводку для них прокладываем в уже возведённый каркас, но обязательно до начала его обшивки. После того, как полуарка из гипсокартона получила свой окончательный каркас, его следует обшить листами. Крепление самих листов отделочного материала осуществляется следующим образом:
Обшивка полуарки
- в качестве крепежных элементов в данной ситуации надлежит использовать саморезы;
- сначала нужно вырезать из цельных листов кусочки необходимых размеров. Сделать это быстро и аккуратно можно с использованием ножа для гипсокартона; ⦁ далее вырезанные кусочки устанавливаем на положенных местах и монтируем на саморезы.
Обратите внимание! Саморезы должны быть утопленными в материал не более чем на 1 мм. Справиться с постеленной задачей быстро поможет специальная бита, которая имеет ограничитель и препятствует более глубокому проникновению самореза во внутрь гипсокартона. При наличии осветительных приборов, в кусках гипсокартона проделываем отверстия необходимого размера
При наличии осветительных приборов, в кусках гипсокартона проделываем отверстия необходимого размера
Особо внимание следует уделить изгибам устройства. Арочный гипсокартон легко принимает необходимую форму. Но если применяется обычные листы, придать им искривленную форму можно двумя способами:
Но если применяется обычные листы, придать им искривленную форму можно двумя способами:
- мокрый. С помощью специального валика делаются отверстия в листе, а сам материал смачивается водой;
- сухой. На отрезанном куске материала делают вертикальные надрезы через равные промежутки. Помните, что надрезы следует делать только с одной стороны листа.
При обшивке каркаса такими листами форма фиксируется с помощью саморезов.
Подготавливаем материалы и инструменты
Изготовление арок из гипсокартона своими руками невозможно без определенных инструментов и материалов. Во время работ просто не обойтись без следующих инструментов:
- при помощи ножниц по металлу будет подрезаться профиль. После этого ему можно будет придавать любую желаемую форму;
- шуруповерт с битой ускоряет и упрощает монтаж с помощью саморезов. Можно делать всё фигурной отверткой, но с шуруповертом гораздо быстрее и легче. Также не помешает обзавестись специальной битой, которая позволит загонять саморезы на нужную глубину, чтобы «утопить» шляпки. Приспособление особенно придется по душе новичкам, которым сложно прикладывать правильное усилие при работе с саморезами;
- перфоратор или дрель понадобятся, чтобы крепить каркас к стенкам;
- уровень, рулетка и карандаш используют для правильной разметки будущей арки и нанесения на стену ориентиров для работы;
- обойный нож необходим для разрезания ГКЛ. Неплохо, чтобы делалась арка из ГКЛ своими руками с использованием электролобзика. Но инструмент может быть недоступен для большинства, поэтому придется разрезать листы обычным ножом.
Для крепления профилей и гипсокартона понадобятся дюбели с саморезами. Что до самих профилей то обычно используется стоечный профиль 60*27мм и направляющий 28*27мм (могут использоваться и другие профили). Также не обойтись без перфорированного армирующего уголка. Вместо него можно использовать стекловолокнистую сетку. Необходимы будут еще отделочные материалы и сам гипсокартонный лист. О нём и его гибкости хотелось бы поговорить более детально.
Как сделать арочный свод из ГКЛ
После того, как вы определились с формой свода, станет понятно, какую выемку для боковин свода вырезать из гипсокартона. В этом деле поможет карандаш и веревка для округлых очертаний. А если планируете оформлять проем призматическим сводом, арка из профиля будет состоять из прямых отрезков и закрываться тоже прямыми полосами гипсокартона.
Нижняя внутренняя часть свода обшивается выгнутым элементом из специального потолочного гипсокартона меньшей толщины. Приводим основные правила изгибания ГКЛ сухим и мокрым способом.
Как согнуть гипсокартон сухим способом | Как согнуть гипсокартонный лист мокрым способом |
Метод подходит для изгибов с малой кривизной и арок небольшой глубины | Способ применим для создания изгибов с малыми радиусами |
Поперек изгиба лист надрезают параллельными линиями через каждый сантиметр, затем путем осторожных надломов по надрезам лист выгибают. | С одной стороны ГКЛ перфорируют игольчатым валиком, смачивают водой, пока она может впитываться: ждите появления глянцевой «зеркальной» поверхности. Поперечный шаг каркасных профилей для обшивки свода уменьшают до 10 см, чтобы материал не покоробился, когда высохнет. |
Монтаж ломаного листа производят очень аккуратно, учитывая соединение сегментов одним только картонным слоем. | При формировании изгиба учитывают глубину арки:
|
Монтаж арки из гипсокартона
Вопрос о том, как сделать арку из гипсокартона своими руками интересует каждого хозяина дома, который желает собственными силами внести изменения в жилое пространство. Если детально ознакомиться с тем, как правильно собственными руками монтировать арку, то сложностей возникнуть не должно.
Чтобы процесс установки арки из гипсокартона не вызвал трудностей, следует предварительно подобрать фото, на которых будет виден каркас, а также особенности его сооружения, основная часть профиля в готовом виде. Такие фото помогут действовать правильно и не допустить погрешностей в процессе установки.
Полное содержание материала
Установка дугообразного фрагмента арки
После установки каркаса и боковых стенок арки самое время зафиксировать нижнюю дугообразную секцию. Для этого необходимо измерить у дуги длину и ширину. А по полученным размерам, используя нож и угольник, вырезать кусок гипсокартона.
Чтобы согнуть лист, придется сделать его мягким, а для этого существует 2 способа:
- просто намочить (для тех случаев, когда требуется незначительный изгиб);
- или сделать параллельные аккуратные насечки по бумажному слою одной из сторон вырезанной формы.
Стороной с надрезами кусок гипсокартона следует приложить к арке (к нижней ее части) и постепенно, не прилагая особых усилий, придать ему требуемую форму. Если двигаться «шажками» без нажима, кусок довольно скоро приобретет нужные очертания.
Следующий этап — установка прямоугольника. Его надо будет идеально выровнять по краям со стенами арки. А еще убедиться, что концы соответствуют дуге, иначе прямоугольник придется корректировать по длине.
Нужно зафиксировать гипсокартон сверху, а потом крепить его дальше, спускаясь из верхней точки по краям в обе стороны. Работать придется шуруповертом с регулировкой крутящего момента, с шагом крепежа в 10-15 см.
Как только арка установлена, следует проверить ее визуально. Если есть какие-то неровности и шероховатости, самое время все исправить с помощью ножа.
Пошаговая инструкция по созданию арки
Выбираем будущую форму арки
Важно чтобы она подходила к общему стилю помещений, что будет соединять
Отчищаем проем от штукатурки и выравниваем его. Здесь просто – чем чище поверхность работ, тем надежнее крепление.
Крепим каркас арки. Сам каркас сооружаем из профиля (можно из брусков дерева).
На каркас прикрепляем вырезанную арку из гипсокартона (одну сторону). Чтобы получить арку нужного вида, в середине гипсокартонового основания делаем дыру под гвоздь. К нему привязываем веревочку и получаем самодельный циркуль. Теперь меняя длину веревки можно изменять радиус скругления углов и их вид.
Прикладываем с другой стороны гипсокартон и отмечаем на нем, как по трафарету, арку, после чего выпиливаем и крепим на каркас.
Получившуюся дугу замеряем и из профиля делаем ленту для крепления. После этого присоединяем полученную ленту к своду арки на саморезы.
Устанавливаем перемычки. Их размер высчитывается просто: глубина арки минус 1,5 сантиметра, материал изготовления – металлический профиль, реже дерево. Присоединяем к торцу проема лист гипсокартона саморезами.
Проводим отделочные работы (выравниваем шпаклевкой, затираем возможные дыры, красим, либо клеим обои).
Виды арок и их дизайн
Наиболее популярные виды арок из гипсокартона
Казалось бы, речь идет о простой дугообразной конструкции, поэтому разговоры о видах и дизайне не имеют смысла. Однако всё как раз наоборот, и существуют различные виды арок из гипсокартона. С ГКЛ очень просто работать, да и металлический профиль хорошо гнется. Поэтому вариаций на тему дверного проема есть огромное множество. Перед тем как сделать арку из гипсокартона своими руками, нужно определиться, какой формы она будет. Рассмотрим наиболее популярные виды данной конструкции.
- Классический вариант предполагает наличие правильной окружности в верхней части конструкции. Если быть точнее, то должна быть именно полуокружность. Чтобы вариант считался классическим, диаметр данной окружности должен составлять ширину дверного проема. Такой вариант отлично смотрится в квартирах с высокими потолками или в больших помещениях. Такие декоративные арки из гипсокартона в прихожей не редкость.
Классика не так часто используется в квартирах из-за их малой площади
- Полуарки очень часто используются в межкомнатных перегородках. Округлый угол у таких конструкций только один. Всё чаще полуарки начинают появляться в современных интерьерах, но крайне редко их создают при ремонте в старых дверных проемах.
Часто полуарки используются как элемент декора
- Межкомнатные арки из гипсокартона в квартире могут иметь форму «эллипса». К данной форме прибегают в тех случаях, когда проем имеет небольшие размеры. Такой вариант смотрится красиво, когда дверной проем по ширине составляет либо 60 см (вместо обычных 80 см), либо, наоборот, является очень широким, как в зале. В обоих случаях эллиптическая форма не выглядит громоздко.
Арки в форме эллипса относят к стилю «Романтика»
- Фигурные арки имеют нестандартную форму. Из профилей могут создаваться самые причудливые арочные конструкции. Чаще всего монтируют фигурные арки из гипсокартона в зал, потому что они должны иметь большие размеры, чтобы можно было воплотить все свои фантазии. Такие конструкции самые сложные в плане создания. Нередко арка в нише из гипсокартона является именно фигурной.
Без помощи профессионала создать фигурные арки практически невозможно
- Портал. Обычно такую конструкцию используют в старых дверных проемах, когда хотят обойтись минимумом усилий, не скрадывая при этом свободное пространство. По сути, для такой конструкции нужно лишь незначительно закруглить углы дверного проема. Иногда закругляются не сами углы, а лишь верхняя часть портала. Такая конструкция максимально приближена по форме к обычному дверному проему. Весьма часто делается такая дверная арка из гипсокартона своими руками на кухне.
Портал представляет собой проем с небольшими закруглениями его углов или верхней части
- Дизайн арки из гипсокартона может быть выполнен в стиле «Модерн». Для проема такого типа характерен резкий переход в месте стыка вертикальной и горизонтальной частей. Также радиус кривизны должен быть не очень большим. Получающаяся конструкция считается вполне обычной и хорошо смотрится, если больше нет вычурных элементов интерьера. Такие проемы в зале смотрятся очень хорошо.
Стиль «Модерн» хорош для широкого и низкого арочного проема
- «Трапеция» — это арка для ленивых. В этой конструкции нет дуг, а только ломанные линии. Значит, её будет намного проще создавать. Такой вариант подойдет для тех, кто так и не решится создавать проемы круглой формы. Монтаж арок из гипсокартона своими руками дело сложное, но в случае с «Трапеций» всё значительно упрощается. Применяется такой вид крайне редко, ведь мало кто видит смысл в том, чтобы из прямоугольного проема делать трапециевидный.
Если сделать углы округлыми никак не выходит, то можно исправить всё на «трапецию»

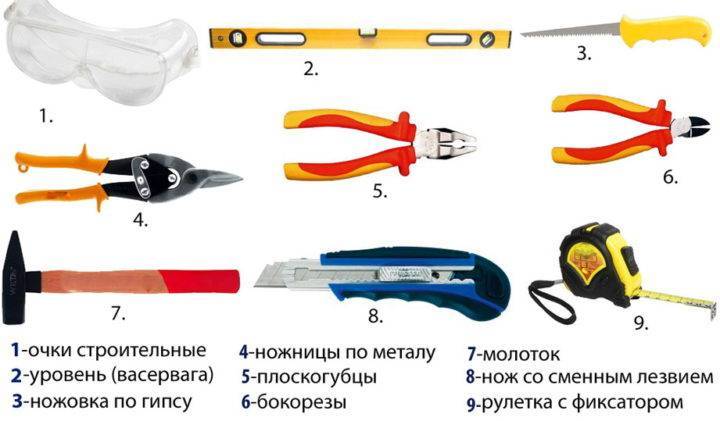

Что понадобится для работы
Чтобы провести монтажные работы, потребуется подготовить специализированные инструменты и стройматериалы. Среди необходимых инструментов выделяют:
- канцелярский или столярный нож;
- ножницы по металлу или ножовка по дереву (в зависимости от того, из чего делается каркас);
- шуруповерт;
- шпатель;
- перфоратор;
- рулетка, карандаш и линейка.
Среди материалов, которые будут нужны для работ, находятся гипсокартон, деревянный или металлический профиль, саморезы и дюбели, шпаклевка и сетка для армирования стыков листов. Если планируется создание арки в помещении с повышенной влажностью, то рекомендуется использовать влагостойкий гипсокартонный лист. В дальнейшем гипсокартон можно отштукатурить и покрасить или поклеить на него обои. Необходимый инструмент и стройматериалы готовятся заранее.
Монтаж арки
Перед тем, как сделать арку из гипсокартона своими руками, нужно заранее определиться с ее формой и размерами. На вертикальной части проема нужно отметить места, где будет заканчиваться закругление арки.
Прежде всего необходимо выбрать тип арки, которую вы хотите установить, а так же сделать все замеры
Предварительные работы
Первое, что надо сделать при монтаже арки из гипсокартона, это прикрепить горизонтальные направляющие профили в верхней части проема. На боковых сторонах устанавливаются отрезки профилей до отметки конца закругления. Нижние боковые части профиля нужно срезать ножницами наискось таким образом, чтобы они не выступали за радиус будущего закругления. Способ крепления профилей к стене зависит от материала стены.
Разметка листов гипсокартона
После закрепления несущих профилей нужно вырезать кусок гипсокартонного листа по ширине дверного проема. Высота листа зависит от радиуса закругления и должна быть несколько больше.
Разметить лист можно по-разному. Легче всего это сделать до крепления к профилям, но точнее получится, если закрепить отрезанный кусок на место установки несколькими саморезами.
Лучше всего разметить лист гипсокартона когда вы закрепите несколькими саморезами к профилю. тогда получится более точно
Теперь нужно определиться с центрами закруглений. При варианте «Классика» или «Модерн» центр будет находиться на линии, проходящей через середину дверного проема. Вариант «Романтика» потребует рисования двух закруглений. Для того чтобы правильно нанести разметку, нужно в центр закругления вкрутить саморез и закрепить на нем отрезок шнура с длиной, равной радиусу. На втором конце шнура крепится карандаш.
После разметки лист нужно снять и разрезать его по линии разметки лобзиком или ножовкой.
Теперь получившуюся заготовку можно прикрепить к направляющим профилям начисто.
Монтаж арки из гипсокартона
Для того чтобы закрепить изогнутую часть арки из ГКЛ, к установленным листам крепят гнутый направляющий профиль. Равномерно изогнутую поверхность получить трудно, нужен специальный профиль. Для изгибания обычного профиля ножницами по металлу делают надрезы боковых планок через равные промежутки от 2 до 15 см. Чем меньше радиус изгиба, тем чаще делаются разрезы. При сгибании разрезанного профиля получается ломаная линия, близкая по форме к будущему закруглению. Одной из сторон профиль крепится к установленным заготовкам арки из гипсокартона на стене.
Для увеличения жесткости между гнутыми профилями на противоположных плоскостях проема устанавливаются перемычки из отрезков профиля ПП или деревянных брусков.
Технология выполнения гнутых поверхностей
Основной вопрос, который возникает перед тем, как делать арку из гипсокартона, – это технология изгибания гипсокартона. Вариантов два:
- мокрый способ;
- сухой способ.
Мокрый способ позволяет создать наиболее ровную поверхность закругления, однако он довольно сложен и требует опыта. Замечено, что при высокой влажности листы гипсокартона способны принимать некоторый изгиб и сохранять его при высыхании. Для этого листы гипсокартона смачивают водой с одной из сторон. Для лучшего смачивания поверхность ГКЛ прокатывается специальным зубчатым валиком, который прокалывает бумагу и улучшает поступление влаги к глубоким слоям.
После намокания лист можно сразу же аккуратно изогнуть и крепить к направляющим профилям начиная с середины листа. Можно первоначально прикрепить изогнутый лист на оправке до его высыхания и потом уже устанавливать на место.
Сухой способ проще, хотя поверхность получится не с плавным изгибом, а ломаный. Для этого на листе гипсокартона с одной стороны выполняются поперечные надрезы бумажной основы, по которым он надламывается в процессе монтажа.
Заключительная отделка
На последнем этапе выполняют грунтовку и шпаклевку арки в несколько слоев, чтобы получить идеально ровную поверхность.
Ровные углы получатся, если применить гибкий пластиковый уголок.
