Винтовая лестница своими руками: Виды

Подготовка к проектированию винтовой лестницы своими руками

Прежде чем будет выполнена винтовая лестница своими руками, нужно изучить окружающее ее пространство и определиться с тем, какими будут:

• Формы. Конструкция в виде круга, квадрата, прямоугольника.
• Размеры проема. Его длина и ширина.
• Высота подъема. Расстояние между перекрытиями нижнего и верхнего этажа.
• Направление движения. Ступени будут расположены против или по часовой стрелке.

Рассмотрев условия, в которых будут установлены винтовые лестницы (фото оригинальных вариантов есть на нашем сайте и других ресурсах), можно с точностью рассчитать:

• Наружный и внутренний диаметр.
• Удобный угол поворота.
• Оптимальное количество и толщину ступенек.

Чтобы определиться с месторасположением, формой и другими особенностями лестницы, нужно учитывать ее отдаленность от перегородок и других архитектурных элементов

Преимущества и недостатки

Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

Преимущества винтовой конструкции:

• Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
• Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
• Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

Недостатки винтовых лестниц:

• Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
• Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.

Главным преимуществом винтовой конструкции является её компактность

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Базовая технология

Все этапы выполнения работ по созданию бетонной винтовой лестницы неизменны – сначала создается проект и выполняются тщательные расчеты, потом по схеме собирается опалубка, конструкция армируется стальными прутьями, заливается бетоном.

После подсыхания опалубку снимают, ждут полного набора прочности раствором и отделывают любым материалом или придают нужный вид бетонной поверхности. Тут все зависит от того, какой была первоначальная задумка, ведь современный дизайн бетонных винтовых лестниц предлагает массу вариантов.

Проект

Желательно, чтобы проект бетонной винтовой лестницы создавался профессионалом. В процессе реализации задачи учитывают несколько важных моментов.

Нюансы создания проекта винтовой лестницы из бетона:

• Угол наклона марша должен быть 30-45 градусов, если больше – будет сложно и опасно передвигаться по пролету.
• Для комфорта ширину горизонтальной площадки ступени делают 24-30 сантиметров.
• Высота вертикальной части ступени не может быть больше 20 сантиметров (с учетом отделочного материала).
• Проектируя один лестничный марш, желательно делать в нем нечетное число ступеней – так удобнее.
• Перила располагают на высоте около метра.
• Между ступенями и верхним перекрытием должно быть минимум 2 метра.

При просчете количества и размера ступеней используют формулу:

2Н + L = 64 сантиметра – тут:

• Н – высота ступени
• L – глубина проступи (величина ступени)

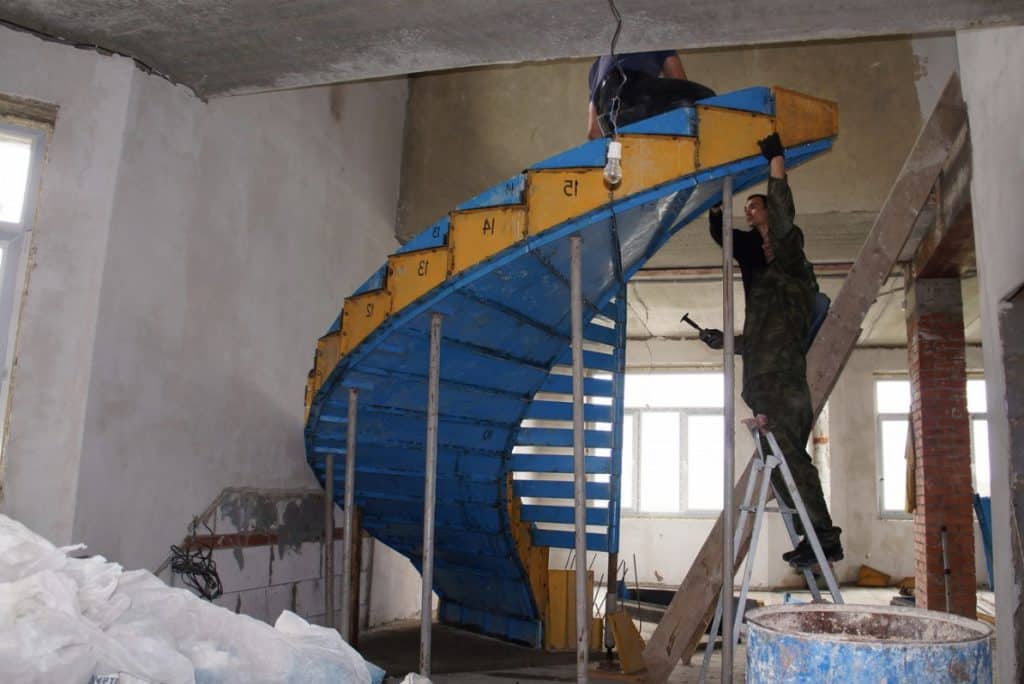

Монтаж опалубки

Проще всего купить готовую опалубку для винтовой бетонной лестницы или хотя бы взять в аренду.

Но если делать самостоятельно, то понадобятся такие материалы: брус 100 на 100 миллиметров (для подпорок), обычная (обернутая в полиэтилен) или влагостойкая фанера толщиной 20 миллиметров (для сбивания боковых щитов, нижней части), доски 30 миллиметров (укрепление), саморезы, соединительные стальные уголки.

Опалубку делают так: размечают, выпиливают по схеме фанеру, монтируют на опоры нижний лист, крепят щиты по бокам саморезами и уголками. Опалубка должна быть максимально надежной, стационарной, не предполагать сдвигов под весом бетона.

Усиление металлом

Армирование нужно делать обязательно, чтобы конструкция получилась надежной. Внутренний армокаркас надежно крепят к металлу, который был предварительно засверлен в несущие стены. Армировочные стержни располагают на расстоянии минимум 5 сантиметров от края ступеней из фанеры и со всех сторон бетонной заливки.

Для оптимального распределения нагрузки упрочняют всю площадь ступеней. Обязательно поперечные и продольные прутья сваривают или соединяют вязальной проволокой.

Заливка раствора

На данном этапе важно правильно выбрать бетонную смесь и залить ее в опалубку согласно технологии

Особенности заливки бетона:

• Раствор лучше брать прочностью минимум В15.
• Заливать начинают с верхней ступени, по мере заливки простукивают смесь и несколько раз вибрируют для удаления воздуха.
• Заливку осуществляют за раз, чтобы избежать частичного схватывания отдельных зон.
• Верхнюю горизонтальную плоскость ступеней нужно выравнивать до того, как они схватятся.
• После того, как заливка выполнена, всю бетонную лестницу накрывают полиэтиленом, периодически сбрызгивают водой, чтобы избежать появления на поверхности трещин.

Демонтаж опалубки и декоративная отделка

Через 10-14 дней можно аккуратно демонтировать опалубку – обычно к этому времени бетон набирает 70% прочности. Снимают боковые щиты, обрабатывают бетонный монолит грунтовкой для дальнейшей финишной отделки. Опоры и нижние щиты снимают только через 28 суток, когда бетон полностью затвердеет. В процессе демонтажа опалубки действовать нужно аккуратно, чтобы исключить вероятность сколов, трещин.

Бетонная винтовая лестница своими руками – сложный и трудоемкий процесс, который предполагает серьезные затраты времени, сил, финансов

В процессе выполнения работ важно неукоснительно соблюдать технологию строительства и выбирать качественные материалы, так как от этого будут зависеть прочность и надежность не только самой лестницы, но и всего здания

Какое дерево выбрать для ступеней?

Наверняка этот вопрос волнует всех, кто решили сделать винтовую лестницу из дерева своими руками. Конечно, будет лучше, если вы выберете ценные породы, так как они будут долговечнее. Но если этот вариант для вас затратный, вам нужно будет потратиться на дополнительную обработку ступеней. Идеальный вариант, это использование таких пород дерева, как ясень, бук, граб, дуб. Отлично зарекомендовал себя и клеевой массив из ценных пород, так как этот вариант дешевле и качественный. Для тех, кто хочет сэкономить, есть вариант установки ступеней из многослойной фанеры.

Великолепно смотрится лестница из лиственницы. Хотя этот вид древесины дорогой, цена полностью оправдана. А вот что касаемо сосны, она больше подойдет для обычных видов лестниц. Это не значит, что она является недолговечной. Есть случаи, когда для ступеней использовали березу. У каждой породы дерева есть свои плюсы и минусы, и выбор стоит делать в пользу финансовых возможностей и доступных по возможностям параметров качества. Тем не менее, каждый вид древесины после тонировки выглядит как очень дорогой материал.

Преимущества и недостатки

Винтовая лестница по праву считается образцом красоты и изящества в интерьере. Элемент винта выполняет и композиционные, и конструктивные действия. Ступени, сделанные своими руками, станут отличным акцентом в помещении. При эксплуатации на фоне плюсов будут всплывать и некоторые минусы. Давайте рассмотрим все, а после решим, стоит ли оно того.

Достоинства

• Лестница не занимает много места, существенно экономит пространство. Отлично подходит для небольших помещений, чаще всего размещена в углу комнаты.
• По затратам это намного дешевле маршевой лестницы. При использовании стандартного бюджета вы сможете здорово сэкономить, а это актуально для людей со средним достатком.
• Под лестницей будет свободное пространство, которое может с умом использовать.

Недостатки

Спускаться и подниматься по винтовым лестницам намного сложнее, особенно если нет перил.
Спуск представляет собой угрозу получения травм, особенно для пожилых и детей. Во избежание этого не стоит спешить и использовать лестницу без поддержки.
Если произвести расчет неправильно, ступени могут скользить

Важно, что они были расположены под правильным градусом без намека на наклон. При правильно проведенных расчетах ваша лестница будет безопасной.

Рекомендации

Надеемся, что это будет полезная подборка для всех, кто прочитает эту статью:

Основное внимание уделите ступеням, так как от их расположения и качества будет зависеть, насколько комфортной будет конструкция в целом.
Не менее важен и материал изготовления. Какой бы материал вы ни выбрали, он должен быть долговечный, прочный и надежный.
Уделите особое внимание влагоустойчивости и пожароустойчивости лестницы

Если нужно, обработайте дерево пропитками.
Обязательно сделайте перила для лестницы, чтобы для пожилых и детей и не составляло труда спуститься/подняться.
Крепежи должны быть надежными и качественными, а на ступенях не должно ничего торчать.
Ступени и основу следует окрашивать только в чистом виде, можно пройтись пылесосом по поверхности.
Нельзя допускать неточностей при разметке, иначе будут скрипеть ступени.
Если элементы из дерева износятся, их всегда можно будет заменить. Во избежание травм старайтесь сразу же исправлять все неисправности.
Для декора перил используйте стекло, кованые элементы или резное дерево.
Регулярно осматривайте лестничные марши, а также проводите окрашивание и очищайте их от засоров.

Изготовление бетонной лестницы

Изготовление хорошей винтовой лестницы становится особенно сложной задачей, если принимается решение выполнить ее из бетона. Здесь наиболее важны точный расчет и составление проекта. Лестница, созданная своими руками, чаще всего относится к гладкошовному типу.

Поэтапный порядок действий:

1. Рассчитать размеры опорного столба, ступеней и перил. Расчеты несложные, как это сделать – написано выше в тексте.
2. Составить план-проект и нарисовать чертеж на основе полученных результатов расчетов. Не забыть учесть и то, что под конструкцией должен находиться бетонный мини-фундамент, а не просто черновой пол.
3. Установить опалубку для заливки бетона. Этот этап можно назвать самым трудоемким. Опалубку изготавливают как для фундамента лестницы, так и для всех ее ступеней из досок, фанеры, бруса (последний используется для подпорок). Части опалубки соединяют при помощи саморезов. Конструкция должна быть прочной и не шататься, чтобы успешно сдерживать нагрузку застывающего бетона.
4. Проармировать места заливки бетона. Здесь лучше всего подойдет арматура с толщиной прута 12 мм, а промежутки между прутьями не должны превышать 20 см. Связывают арматуру проволокой.
5. Залить фундамент и дождаться полного застывания.
6. Залить ступеньки. Лучше делать за 1 раз по 2 или 3 ступеньки, потом – ждать застывания и продолжать. Стоит также «провибрировать» все ступеньки арматурными прутьями, удаляя изнутри бетона воздух.
7. Дождаться, пока всё полностью высохнет.
8. Убрать опалубку.

После этого останется провести отделочные работы. Они могут включать шлифовку бетона, покрытие его плиткой или другим декоративным материалом на усмотрение владельца.

Важные условия для создания хорошей бетонной лестницы:

• угол наклона должен быть в пределах от 30° до 45°;
• ширина горизонтальной площадки каждой ступеньки – от 24 до 30 см (должна быть одинаковая у всех ступеней);
• высота подступенка – от 15 до 20 см;
• лучше, чтобы в одном пролете было нечетное количество ступеней;
• оптимальная высота перил – 1 м.

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

• на двух косоурах;
• на одном центральном косоуре;
• на тетивах;
• на больцах;
• на центральном столбе (винтовые);

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Более подробно об этом читайте в статье о видах дизайна деревянных лестниц.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

В зависимости от способа опирания ступеней винтовые лестницы из дерева, возводимые своими руками, можно разделить на четыре типа.

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии

Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами

Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

Размеры:

• Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
• Н1 — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + hо = 60..65 см;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра – внешний радиус;
• r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м – общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L1) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L1 = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L2) вычислим аналогично.

L2 = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L1 и L2 на 19, мы получаем значение глубины проступи у внутреннего края (h1 = 19см) и у внешнего края (h2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Далее рассчитываем длину конструкции по основной линии подъема (Lо) и глубину проступи (hо) в этом месте.

Lо = ¾×2πR1, где R1 = 2/3 R = 1,2 м следовательно

Lо = ¾ × 2 × 3,14 × 1,2 = 5,6 м

hо = Lо / 19 = 30 см

Далее надо проверить результаты по форуме 2h + hо = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Изготовление и нарезка заготовок и деталей

Перед тем как приступить к непосредственной сварке металлической лестницы своими руками, необходимо сразу определиться с ее конструкцией, количеством маршей и ступеней, общим дизайном, формой и т.д. А уже, исходя из полученной информации, понять, какие инструменты будут необходимы и какое количество материала.

Самой простой считается конструкция, которая состоит из несущего каркаса. Его изготавливают из широкой трубы или швеллера, которые необходимо установить в виде косоуров, а после к ним, строго параллельно полу, привариваются ступени из металла.

Не забываем заготовить все нужные детали

Если вы планируете устанавливать одномаршевую лестницу, вам потребуется пара швеллеров одинаковой длины, прямоугольная сварная труба шириной 80 см или квадратная труба из стали. Далее сделайте заготовки для ступеней из гладкой стали с прорезями.

Помимо этого, вам пригодится грунтовка, дополнительные сварочные электроды, сварочные и шлифовальные диски для болгарки и прочее. Только после можно приступать непосредственно к самому процессу сооружения металлической лестницы.

Производство сварочных работ

Создание лестницы из металла своими руками необходимо начинать с изготовления каркаса. Для этого необходимо взять швеллера, длина которых должна быть заранее просчитана на подготовительном этапе, и поставить их на ребро. Далее с помощью электродугового сварочного аппарата приваривают уголки, которые будут являться основанием для установки ступеней.

Сверху на них монтируются стальные ступени, сделанные из гладкого металла с прорезями. Также можно использовать любой другой материал, который предусмотрен вашим дизайн-проектом

Важно, чтобы все ступени были строго параллельны полу, поэтому обращайте внимание на прямые углы

После этого можно заняться изготовлением перил и ограждений. Они делаются с помощью сварки квадратных металлических труб, а после их необходимо прикрепить на нужное место с помощью все той же сварки.

На завершающем этапе лестница устанавливается в уже подготовленный для этого проем, после чего надежно закрепляется анкерными болтами.

Окончательная обработка лестницы

Изготовление основного металлического каркаса лестницы и его непосредственный монтаж – конечно, большая часть работы, но далеко не самая главная. Не стоит недооценивать роль финишной отделки. Она обеспечит уже готовую конструкцию надежной защитой от коррозии металла и придаст лестнице ее финальный внешний вид.Это интересно: нюансы отделки лестниц деревом. На этом этапе производится заключительная обработка всех сварочных швов, выступающих частей, острых углов и шероховатостей. В этих целях необходимо воспользоваться болгаркой с наждачным кругом, которая поможет все тщательно зачистить.

Далее следует провести обработку всех металлических поверхностей от коррозии. Сначала нужно их обезжирить, а потом обработать специальным раствором для преобразования ржавчины. После наносим на просушенную поверхность грунтовку для металла.

На последнем этапе остается только заняться непосредственно декором лестницы. Для этого можно использовать любые оригинальные варианты отделки по вашему вкусу. Например, использовать художественную ковку для перил, необычный цвет краски или редкий сорт дерева для изготовления ступеней – можно проявить всю свою фантазию. Главное, помните, что внутренняя лестница должна сочетаться с интерьером помещения, в котором она расположена, а уличная лестница не должна выделяться из общей архитектуры дома.
