Типы коптильных конструкций
Вертикальная, или шахтная конструкция имеет форму шалаша, где снизу располагается очаг, а вверху подвешиваются продукты. В такой коптильне невозможно использовать метод окуривания, и регулировать образование дыма.
Тоннельная коптильня нуждается в обустройстве подходящего места для очага и дымохода. Несмотря на длительность монтажа такую конструкцию можно использовать даже в мокрую погоду. Тоннельная коптильня подходит для горячего и холодного копчения.
Общие составляющие для коптилен холодного и горячего копчения:
- Топка. В ней сгорают щепы и опилки древесины особых пород.
- Крышка для дымогенератора. Эта комплектующая может быть установлена на передней или боковой стенке, или сверху.
- Дымоходная труба. Длина дымоходного канала даёт возможность воздуху охладится до необходимой температуры.
- Камера для копчения. Именно в ней происходит процесс копчения.
- Решётка из металла с мелкими ячейками около 3 мм устанавливается на входе в коптильню, и не даёт возможности копоти проникнуть в камеру копчения.
- Перекладины. Они выполняют роль вешалок, на которые можно повесить крюки с продуктами.
- Крышка. В ней необходимо устроить дымоход.
- Поддон. В нем собирается жир и другая жидкость.

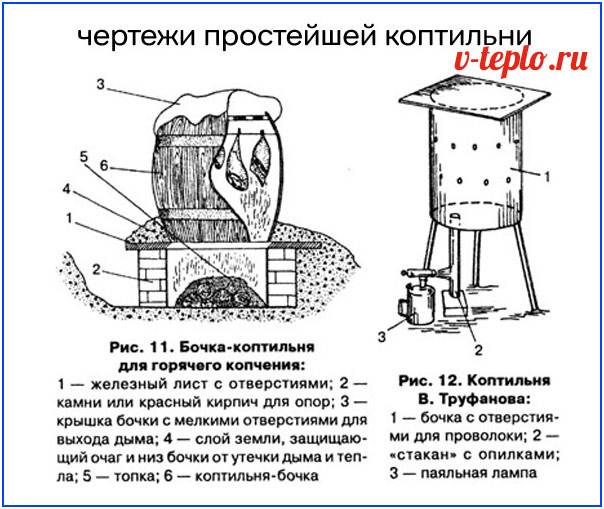

Как сделать простейшую коптильню для рыбы из ведра своими руками
Чтобы правильно сделать простейшую коптильню для рыбы, пользуются инструкцией. Для конструкции пригодится ведро или выварка емкостью 20 л. Порядок работ:
- Отступив от верхнего края 10 см, крепят решетку. Ее изготавливают из металлического прутка сечением 0,3-0,5 см.
На дно устилают ореховую шелуху или щепу из ольхи и других фруктовых деревьев - Отступают от днища 10 см и устанавливают подходящую по диаметру старую сковороду для скапливания жира.
Чтобы сковорода стояла более устойчиво, из двух отрезков профиля делают крестообразную перегородку и укладывают на опилки
Конструкцию устанавливают на открытый огонь, т. к. крышка прилегает негерметично, применять коптильню можно только на улице

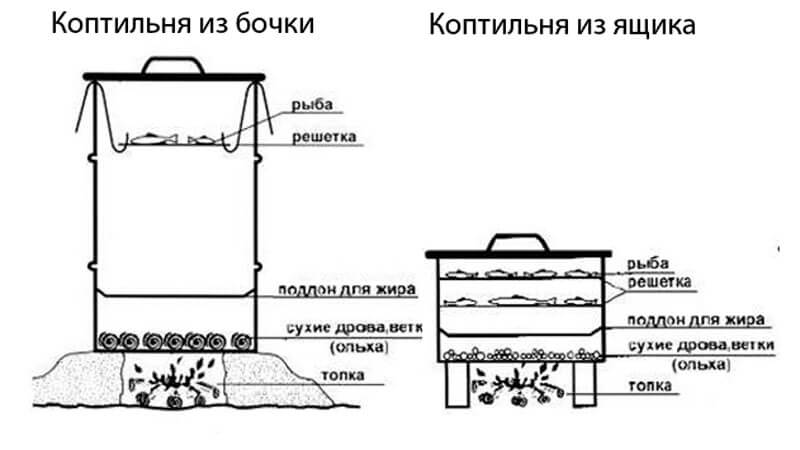

Чертежи и схемы для шкафа
На рисунке приведена схема низкотемпературной коптилки, пригодной для установки в частном доме, на даче или загородном участке. Необязательно точное соблюдение размеров, но длину дымохода меньше двух метров лучше не делать.
- Топка.
- Щепа.
- Дымоход.
- Кирпичная кладка.
- Железная решётка.
- Деревянная или металлическая ёмкость.
- Полуфабрикат.
- Негерметичная крышка (в данном случае мешковина).
- Дверка топки.
Проходная коптилка на склоне
- Источник дыма.
- Дымоход.
- Коптильная ёмкость.
Для схемы горячего копчения, приведённой ниже, подойдёт металлический корпус (шкаф или бочка).
Чертёж электрокоптилки
Второй вариант чертежа коптилки с размерами
Простой вариант коптильного шкафа из металлической бочки
Деревянный каркас с поддоном из металла

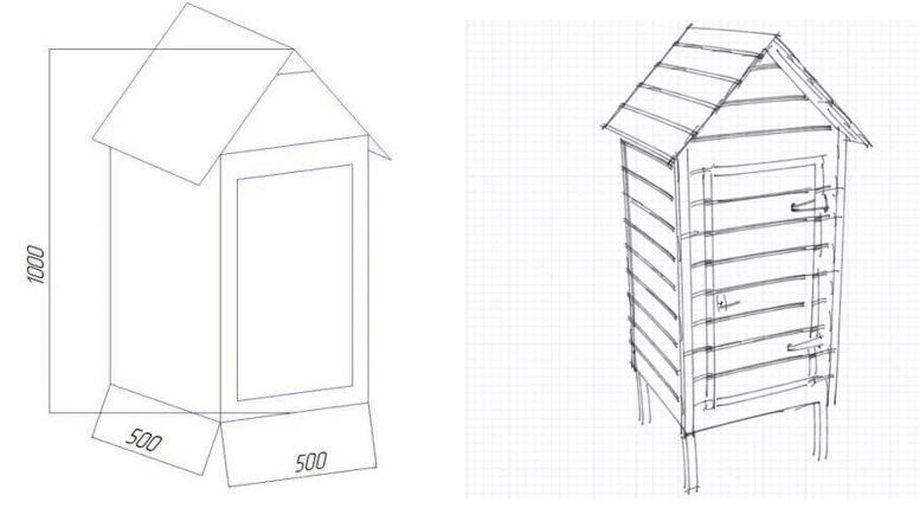

Простейший схематический чертеж деревянной камеры для копчения из вагонки
Советы по эксплуатации
Когда в наличии есть коптильня, можно приступать к процессу приготовления блюд. Однако необходимо учесть некоторые советы. Для того чтобы копчености обладали высокими вкусовыми качествами, нужно приложить массу усилий.
Регулировать дым можно не только с помощью влажной мешковины, но и свежими ветками деревьев или кустов. Для этого подойдут смородина или вишня, которые обладают невероятным ароматом. Нельзя использовать такие породы деревьев, как сосна или сирень, а также березу. Ведь в их состав входят эфирные масла, сладкий сок и деготь, которые могут пропитать продукты, тем самым они будут непригодны к употреблению.
Слой веток, укладываемых поверх коптильни, должен составлять приблизительно 30 сантиметров. Этого хватит на трое суток. По тому, в каком состоянии находятся верхние листочки, можно определить готовность продукции.
Приступая к заготовке дров для копчения нужно знать, что лучше всего подойдут для этого такие деревья, как груша или вишня. Однако перед использованием их необходимо очистить от коры. Если копчение происходит в лесу, то в качестве дров можно использовать осину или липу. Для придания копченостям терпкого вкуса можно взять орех или дуб. Для того, чтобы закоптить рыбу, которая имеет запах ила, необходимо использовать иву или ракиту.
Нельзя использовать хвойные деревья, иначе они могут испортить всю продукцию. Также если деревья заражены какими-либо грибками, их тоже не стоит брать.
Также не стоит забывать о подготовке продуктов. Перед тем, как начать копчение, нужно чтобы мясо хорошо промариновалось. Для этого подойдет любой способ из известных в кулинарии. Маринование необходимо сделать за сутки до процесса копчения. Также мясо можно просто натереть солью и специями. Готовый продукт лучше сохранится в холодильнике.
Для приготовления рыбы необходимо намного меньше времени. Ее нужно просто хорошо выпотрошить и почистить. Затем подержать в подсоленной воде для устранения неприятного рыбного запаха. Затем замочить ее в соленом растворе, и через час она будет готова к копчению. Рыба для копчения подходит практически любая, как мелкая, так и крупная. Как правило, выбор зависит от размеров самой коптильни и наличия в ней нужных функций.
Куриное мясо немного мягче свинины, поэтому для его маринования достаточно будет четырех часов. Для маринада используется соль и сахар. Многие добавляют вино и специи. Это добавляет аромат птице. Но можно обойтись и классическим набором специй для курицы.
Для маринования сала используется раствор из соли, чеснока и разных специй. Маринование длится две недели. Это один из самых длительных процессов. Однако не стоит забывать периодически переворачивать куски, чтобы они со всех сторон были одинаково ароматными и аппетитными. Перед копчением их нужно хорошо промыть.
Также стоит знать, при каких температурах и сколько времени готовится тот или иной продукт. При использовании горячего копчения продукты копятся по-разному. Для мяса и сала температура варьируется от 100 до 150 градусов, а время копчения – это два или три часа готовки. Рыба готовится приблизительно один час при температуре 70 градусов, которая затем поднимается до 100 градусов. Курица коптится при 110 градусах примерно два часа.
Если используется холодное копчение, температура копчения достигает 30 градусов Цельсия. Именно из-за этого на процесс приготовления уходит много времени. Зато результат порадует любого. Ведь такая продукция не только получается очень вкусной, но и хранится долгое время. Например, куриные окорока коптят до четырех суток, а затем еще три недели выдерживают, подвесив в сухом помещении. Зато и хранятся они несколько месяцев.
Для копчения ветчины достаточно будет 2-3 дней, а вот сало коптят 7-10 дней, пока оно не станет золотистого цвета.
Построить коптильню для холодного копчения не составит большого труда и не займет много времени. Стоит только сделать правильный расчет и выбрать место для коптильни. И тогда можно радовать себя и своих родных вкусными копченостями, при этом не бояться отравиться некачественным покупным продуктом.
О том, как самостоятельно построить коптильню для холодного копчения, смотрите в следующем видео.
Из чего можно и нельзя делать?
В сущности, коптильня – простой контейнер, который задерживает дым от тлеющего огня. Это очень медленная печь, в которой температура редко превышает 200 градусов. Для копчения существует много различных конструкций. Однако при постройке оных применяют чаще всего следующие материалы: древесина, металл, кирпич или блоки. Не имея опыта кладки камня и сварочных работ, выбирайте дерево. С ним работать легко и быстро.
В качестве устройства для копчения можно использовать любую подходящую безвредную для продуктов питания конструкцию. Главное, чтобы она держала дым внутри, и была возможность закрепить мясо. Необязательно придерживаться одного типа материала при строительстве. Можно использовать дерево, кирпич, камень, металл и комбинировать их. Эти материалы легкодоступны.
Листы металла лучше использовать толстостенные, потому что тонкий металл от высокой температуры и ржавчины быстро сгниет. Отличным вариантом станет сталь, алюминий. Для внутренней камеры, где непосредственно находятся продукты, не подходит железо с цинковым покрытием (оцинковка). Цинк не считается материалом, безопасным для пищевых продуктов. Во время копчения он выгорает, образуется окись цинка, который попадает в пищу и отправляет ее. Есть такие продукты не безопасно для здоровья.
Вариант №3. Коптильня холодного копчения из железной бочки своими руками
Другое простой устройство коптильни приведено на изображении ниже. Коптильная камера в данном случае установлена на кирпичи, зарытые в почву торчком. Если этого не сделать, то камера может сдвинуться по земле, которая раскисла от конденсата.
Принцип действия предельно прост: дым, доходя до камеры, остывает и избавляется от всей вредности, которая уходит в грунт в виде осадка. То же самое касается и водного конденсата. Но не стоит надеяться, что обращаться с такой простой конструкцией легко – напротив, это нужно делать только со знанием дела.
Прежде всего, шифер, который здесь расположен дальше от бочки, предназначается для регулировки распределения дыма. А влажная мешковина, накинутая на устье конструкции, необходимо для задержки в камере дыма и дымооборота в целом. Если коптить правильно, то дым над камерой присутствовать не будет – его остатки будут оседать в мешковине, которая по ходу эксплуатации будет постепенно загрязняться и набирать массу.
Помимо того, за коптильней необходимо постоянно присматривать: если мешковина высохнет и через нее начнет просачиваться дым, ее тут же следует обрызгать водой. Наконец, почва под конструкцией будет раскисать под воздействием конденсата даже в случае сухой погоды или наличия специального навеса. Следовательно, перед каждой новой закладкой продуктов нужно давать конструкции просохнуть. Иначе земля будет не поглощать все ненужное из дыма, а, напротив, возвращать все это обратно. Пища раскиснет, будет вонять и иметь отвратительный вкус.
Из чего еще можно изготовить камеры горячего копчения
Коптильня горячего копчения из бочки
Главное отличие применения бочки в качестве горячей коптильни – в необходимости установки топки, которую сооружают в самой емкости. В дне бочки вырезают отверстия, с целью удаления золы. Они же служат поддувалом топочной камеры.
Внизу бочки вырезают часть стенки, и мастерят дверцу топочной камеры. Для этой цели хватит листа размером 20 х 30 см. К дверке при помощи сварочного аппарата крепят засов и петли.
Для создания топочной камеры отводят 1/3 объема бочки, остальное место отводят для коптильной камеры. Камеру и топочное пространство делят при помощи металлического листа толщиной 4 мм, который так же выступает в роли дна камеры.
В дне камеры вырезают дырку под трубу дымохода. Сеченые трубы должно соответствовать диаметру трубы вверху камеры.
Дымовая труба не должна быть слишком короткой, или слишком длинной, поскольку лишняя тяга топочной камере ни к чему. Трубу крепят к стенкам бочки. Дополнительная атрибутика в виде поддона, крючков, решеток и крышки – обязательна.
Чтобы применить объем бочки более рационально, топочную камеру размещают прямо под ней. Топку для коптильни своими руками горячего копчения из бочки сооружают из кирпича, сделав дырки для опилок и выведения лишнего дыма.
Из обычного металлического ведра запросто можно соорудить небольшую коптильню. На дно насыпают стружку или опилки, сверху устанавливают решетку. Вверху ведра можно установить прутья, на которые вешают крючки под продукты.
В крышке проделывают отверстия для выведения дыма. Затем ведро устанавливают на небольшой огонь для поддержания тления опилок. Процесс копчения продуктов в таком ведре занимает 30 – 60 минут.
Металлический ящик с перфорацией на крыше, также подойдет для маленькой коптильни. Его устанавливают на решетку в мангале, дождавшись когда прогорят угли. Это своего рода походный вариант коптильни.

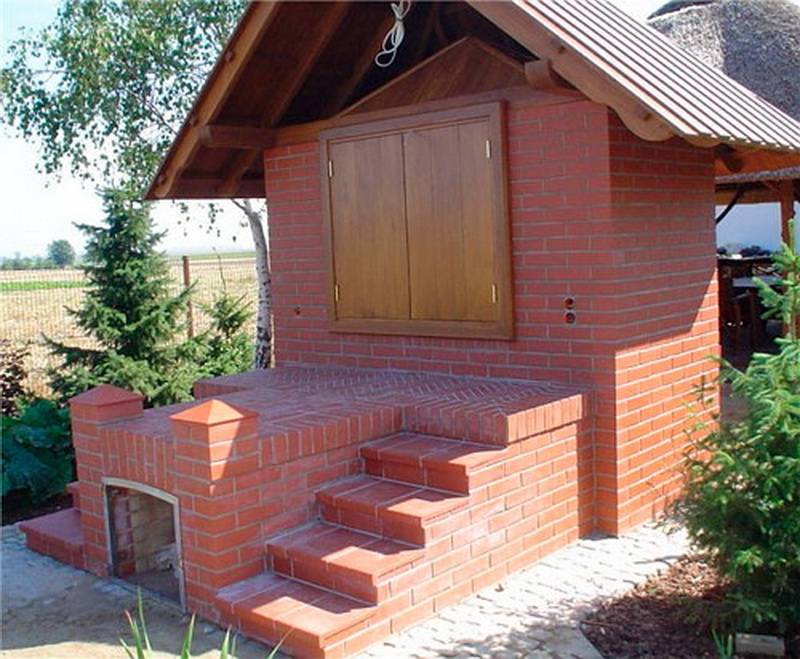

Горячая коптильня из кирпича
Для того чтобы построить коптильню горячего копчения своими руками из кирпича, необходимо потратить много сил, но зато вы получите долговечную конструкцию для длительного пользования.
Первым делом необходимо подобрать оптимальное место на участке, с учетом правил техники пожарной безопасности. Также можно подвести канализацию и воду. Начертите эскиз коптильни, с указанием порядовки кирпичей.
Раствор для кладки замешивают вручную либо с помощью бетономешалки. Расчистите место под коптильню и начинайте работу с сооружения фундамента. Ленточный фундамент для такой конструкции не подойдет. Необходимо вырыть котлован, смастерит опалубку, обшить ее рубероидом.
Затем укладывают бутовый камень на дно, насыпают слой гравия и заливают бетонный раствор. После того как первый слой застынет через 24 часа, заливают еще один. Количество таких слоев будет зависеть от веса коптильни.
Последний залитый слой проверяют при помощи строительного уровня, выравнивают, укладывают гидроизоляционный материал и оставляют до полного застывания.
Для кладки используют красный кирпич, из которого сооружают печки. Первый ряд укладывают без раствора, с целью определения места для решеток.
Первым делом замешивают раствор на основе песка и цемента, в который подмешивают известь, в соотношении 3:1:1. Воды понадобится столько, чтобы получилась консистенция густой сметаны. Последующие ряды укладывают в шахматном порядке, начиная с углов. Углы усиливают при помощи закладки проволоки.
Чтобы установить жаровню между стенками коптильни устанавливают арматуру и уголки. Для сооружения топки, используют жаропрочный металл либо чугун. Чтобы облегчить процесс установки решетки, несколько кирпичей укладывают с выступом вовнутрь коптильни.
Коптильню на даче своими руками строят из двух объемов, которые располагают один над другим. Коптильню для горячего копчения без проблем переоборудуют на конструкцию для голодного метода приготовления продуктов.
Для этого переносную печку располагают на определенной дистанции от топочной камеры, с присоединением трубы дымохода.
Как сделать коптильню своими руками. Пошаговая инструкция
Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.
В зависимости от возможностей и желания можно построить такие коптильни:
Походная коптильня.
Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.
Инструкция для строительства походной коптильне следующая:
● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров; ● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню; ● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра; ● присоедините топку к трубе; ● установите задвижку на топке с другой стороны, чтобы создать тягу; ● сбейте из досок герметичную камеру для копчения; ● установите внутрь камеры решетки, задвижку, панель для забора продуктов.
Стационарная коптильня.
Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.
Для ее монтажа следуйте пошаговой инструкции:
● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры; ● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры; ● проложите трубу по траншее до топки; ● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком; ● присоедините топку к трубе; ● после того, как фундамент застынет, начните кирпичную кладку стен; ● в процессе кладки сделайте металлические прутья; ● оборудуйте строение крышкой.
Простейшая коптильня горячего копчения.
Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:
● выберете подходящее место для коптильни на возвышенности; ● оборудуйте участок металлическим листом, на котором будет гореть огонь; ● уложите основу из кирпича с двух сторон от листа; ● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро; ● оборудуйте ящик полками, на которых будут коптится продукты; ● установите поддон, который будет нужен для опилок; ● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов; ● установите задвижку.
Коптильня на мангале.
Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.
Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:
● найдите кусок трубы или небольшую бочку из металла; ● положите находку на мангал; ● оборудуйте трубу решеткой; ● насыпьте опилок; ● герметично закройте трубу; ● разожгите огонь.
Простая коптильня из бочки.
Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:
● сделайте отверстие в дне бочки;
● установите на дно нагреватель, вытащив шнур через отверстие;
● на печку поставьте емкость с опилками и накройте ее колпаком;
● подвесьте продукты на пруты или положите на решетку;
● накройте бочку крышкой.
Коптильня на чердаке.
Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.
Изготовление
В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.
Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.
Из бочки или ведра
Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.
Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.
Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.
В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.
Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.
Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.
Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.
Из старого холодильника
Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.
Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.
На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).
На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.
Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.
Из нержавеющей стали
Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.
Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.
Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.
Из кирпича
Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.
Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.
Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.
Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.
Полезные советы и тонкости
При установке кирпичной коптильни много говорилось о глиняном растворе, но что делать, если его нет, как и возможности приобрести саму глину? Никто не мешает воспользоваться простой землей для присыпки кирпичей между рядами.
Чтобы коптильня годилась для разных способов копчения, не забудьте укрепить металлические прутья, число которых для небольшого сооружения обычно составляет 8 штук. Прутья для горячего копчения (4 штуки) закрепляем на высоте 70 см, а другие устанавливаем так, чтобы они не доставали до верхнего края на 1/4 метра – для холодного метода. На оборудованные металлические элементы в дальнейшем сможем укладывать решетку.
Нередко людям хочется заменить кирпичный дымоход металлическим ввиду своей доброй славы и низкой цены, однако кирпичный элемент коптильни более надежный и прочный, легко чистится и прослужит долгое время.
Если вас интересует кирпичная коптильня только для холодного метода приготовления пищи, путь прохода дыма делается длиннее, из-за чего цена и размеры установки возрастают. Связано это с тем, что дым, поступающий в коптильную камеру, должен поступать уже холодным.
Дверки, которые обязательно должны присутствовать в коптильне, могут быть сделаны из дерева с защитой от возгорания, однако лучшим выбором будет именно листовой металл, так как кирпичная коптильня подразумевает длительный срок годности, и все ее элементы должны тоже быть долговечными.
Но и ситуацию сверху можно обойти благодаря слоеной двери, созданной благодаря двум металлическим заготовкам, между которых располагается лист асбеста.
Несмотря на то, что весь процесс постройки может оказаться для некоторых людей сложным, труды того стоят. Самостоятельное приготовление копченостей дает вам не только вкусный продукт, но и знание того, что все это сделано правильными методами без использования сторонних средств.

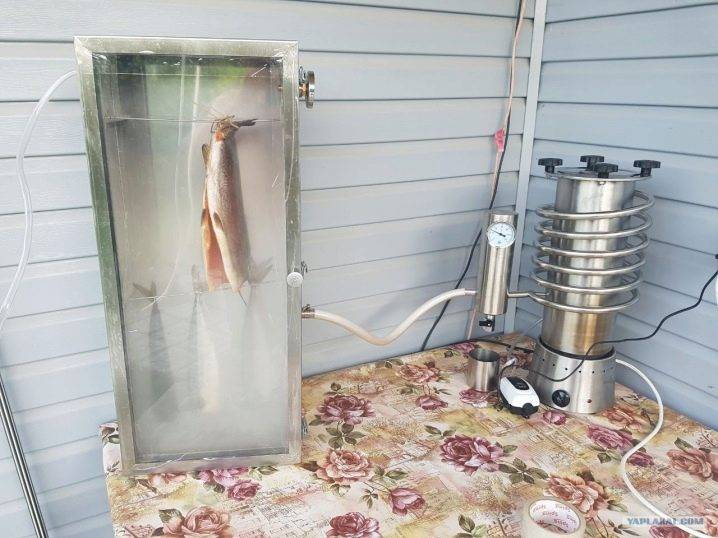

Нюансы конструкции электростатической коптильни
В этом посте я постараюсь объяснить свои взгляды на некоторые нюансы построения (конструктив) электростатической коптильни.
При конструировании коптильни помните, что дерево, фанера и т.п. материалы, проводят эл. ток (особенно при повышении влажности) , поэтому крепить к ним напрямую (без изоляторов) излучатели, трубки для подвеса продуктов (вешало) и др. токонесущие элементы НЕ ДОПУСКАЕТСЯ (иначе будет «утечка» тока, эл.статич. копчения не будет, а ВВ генераторы могут выйти из строя) !!!
При работе ВВ генератора в коптильной камере не должно быть звуков разрядов/искрения, шипения и т.п., а так же запаха озона.
После включения Высоковольтного генератора, перед тем, как поджигать щепу в дымогенераторе и подавать дым в коптильную камеру, КАЖДЫЙ раз рекомендую проверять «фонариком» наличие высокого напряжения и отсутствие утечек тока и короткого замыкания в камере. Что такое фонарик, можете посмотреть в .
Даже, если «Фонарик» скачет, он должен «отдавать предпочтение» , т.е. отклоняться/прилипать чаще/сильнее в сторону продукта!
Если это не так, то возможны следующие причины:
— толщина «струн» более 0,5 мм и/или они не параллельны вертикально висящему продукту
— высокая влажность воздуха (более 80%)
— малое количество продукта ( 1-2 рыбки)
— на выходе высоковольтного генератора недостаточное напряжение (менее 15 кВ, искра/дуга менее 1 см) или оно переменное , а не постоянное.
Это может быть так же и по причине «утечки тока» из-за:
— наличия пробоя (дуги, искры) от токонесущих конструкций до стенок коптильни (мин. расстояние должно быть не менее 3-х см при 20кВ),
— грязных изоляторов , струн (коронирующих электродов) и т.п.
После каждого копчения рекомендую мыть коптильню, т.е. очищать весь налет с изоляторов (труб) и электродов.
Для контроля/индикации «утечек тока» и КЗ в коптильне, рекомендую по ВВ цепи, последовательно по плюсу включить головку измерительную на 200 — 500 мкА. Ссылка есть в разделе РЕКОМЕНДУЮ для коптильни.
Для ее защиты от высокого напряжения необходимо параллельно ей подключить встречно-параллельно соединенные диоды серии 4007.
Полярность подключения к вешалу (с продуктом) и к коронирующим электродам обычно особой роли не играет, поэтому подключайте так, что бы «фонарик» у вас лучше притягивался к продукту.. Некоторые авторы считают, что минус надо обязательно подключать к коронирующим электродам, а плюс к продукту, т.к. из школьного курса физики они помнят, что электроны двигаются от минуса к плюсу. Но это справедливо ТОЛЬКО для ПРОВОДНИКОВ (твердых тел (металл и т.п.)., т.е. — не жидкость и не газ)! Мы же имеем дело с газом (воздушно-дымовая смесь) и здесь уже работает напряженность эл. поля, и направление движения заряженных частиц (электрического ветра), упрощенно говоря, будет направлено от более тонкого к более толстому электроду ( вне зависимости от полярности), и чем больше будет их разница, тем больше будет напряженность эл. поля и соответственно скорость «ветра»! Я же рекомендую подключать + к электродам, а минус к продукту, что бы была меньше вероятность образования озона, который в коптильне нам совершенно не нужен.
Расстояние между панелями электродов (струн, излучателей) выбирайте так, чтобы от струны до края продукта, висящего между этими панелями, было примерно 5-10 см. Расстояние между струнами в панели излучателя 5-7 см.
Так же надо стремиться к максимально возможным расстояниям от ЛЮБЫХ токонесущих частей (включая продукт) до стенок камеры, желательно не менее 5 см.
На мой взгляд, самая простая, надежная и удобная во всех отношениях (ВВ безопасности, обслуживании т.п.) электростатическая коптильня холодного копчения — это каркас из ПВХ труб (моя ) , помещенный в деревянный или пластиковый (а может даже и в металлический) корпус!
Единственное, рекомендую вешало устанавливать на 5-7 см выше струн и крепить его к трубе через клипсу с помощью винта или самореза:
Шляпку самореза / винта с внутренней стороны клипсы следует загерметизировать силиконом или термоклеем.
Так же не делайте коптильню герметичной. У нее должен быть дымоход (щели), т.е. отверстие для связи с атмосферой (диаметром 1-3 см), что бы в камере не создавалось давление, иначе дымогенератор может «захлебнуться».
Если вы используете вот такой высоковольтный генератор с АлиЭкспресс , то по выходу в параллель включите два последовательно соединенных конденсатора по 600-1000 пФ на 25-30 кВ каждый, а после них, по плюсу последовательно включите резистор 5Вт 10 мОм и с него уже провод пойдет в коптильню.
Статья будет пополняться информацией.
Так же рекомендую обратить внимание на готовые и сборно-разборную автономную, которые изготавливает «АТФ-Сервис» (г. Королев)
