Как построить стены каркасного дома своими руками: пошаговая инструкция
Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.
Иллюстрация
Описание действия
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.
Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними
Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.
Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей
Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.
Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.
Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.
По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.
Утепление стен: как оно производится, материалы, технология
После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже
Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»
Подготовка к возведению каркасного здания
Для возведения любого дома подготовительные работы идентичны и состоят из:
- Подготовки территории.
- Разметки постройки.
Подготовка территории под постройку
Первым делом очищают участок от зелёных насаждений
Важно полностью очистить место, где начнётся строительство дома. Если участок хорошо подготовить, то это упростит разметку, сделав замеры точнее и с меньшей погрешностью
Когда участок расположен на склоне, его или выравнивают по горизонту специальной техникой, или возводят соответствующий фундамент.
Важно! Не стоит пренебрегать подготовкой участка. Затратив 2-4 часа на расчистку сегодня, в будущем строительные работы будут продвигаться быстрее
Разметка дома
От правильно выполненной разметки зависит планировка и насколько ровными будут углы стен. К разметке подойти нужно ответственно. Все неточности, допущенные на этом этапе, исправить будет сложно.
Разметка основания каркасного здания состоит из расстановки колышков. Ними размечают внешние и внутренние стены.
Делаем нижнюю обвязку дома и черновой пол
Когда фундамент готов и полностью высох, его обвязывают. Это нужно для того, чтобы сделать основание каркасного дома более прочным и устойчивым.
Выбранная порода древесины для каркасного дома из дерева подойдет и для обвязки, но только при том условии, что брус достаточно толстый (не меньше 15х15 см, а лучше – хотя бы 20х20 см).
Нижнюю обвязку проводят так:
- Укладывают слой рубероида для фундамента. Можно 2 слоя – один на другой, без какой-либо прослойки между ними. Этот материал нужен для гидроизоляции. Если фундамент свайный, то верхушки свай лучше смазать мастикой перед тем, как класть рубероид.
- Устанавливают деревянный брус. Его размещают по периметру фундамента, а также в местах межкомнатных перегородок. Стыки брусков нужно делать с напуском, вырезая на краях «пазы» размером от 20 см и более. Предварительно брус обрабатывают специальным антисептиком для дерева, чтобы защитить от гниения и паразитов.
- Соединяют брус. Удобнее всего делать это гвоздями длиной 120 мм. Гвоздь должен входить как минимум до середины бруска, но ни в коем случае не проходить насквозь.
- Укрепляют угловые стыки металлическими уголками. Для того, чтобы прибить такие уголки, нужны гвозди поменьше – около 60 мм в длину.
- Фиксируют обвязку. Всю конструкцию привинчивают к фундаменту крепежными винтами.
Чтобы полностью собрать каркас дома, поверх обвязки делают черновой пол из такого же бруса. Для этого:
- Кладут лаги (поперечные балки). Их размер поменьше – до 15х10 см. Рекомендуемый шаг (расстояние между брусками) – от 50 до 60 см.
- Прикрепляют балки к обвязке теми же металлическими уголками.
- Между лагами размещают утеплитель, поверх которого кладут пленку для пароизоляции.
- Всю конструкцию покрывают фанерой или другим покрытием. Между листами фанеры промежутков быть не должно. Их прибивают или привинчивают к лагам.
Когда на таком полу строят каркасные дома из дерева, они оказываются прочными и очень устойчивыми.
Ошибки самостроя и их последствия
Если вы сами строите каркасный дом вам необходимо соблюдать некоторые основные правила строительства:

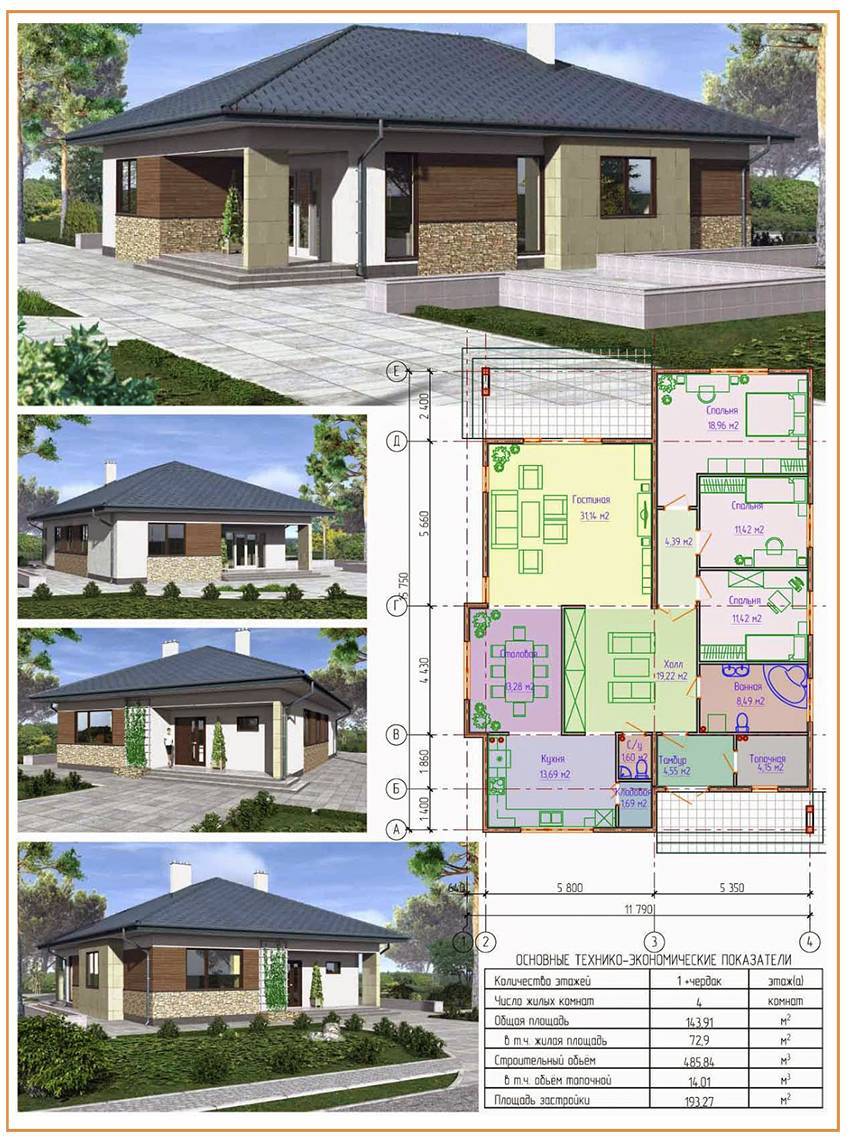

- Планировка дома
Если вы решили построить дом используя собственный проект, то необходимо учесть пространственный объем внутренних помещений. К примеру, не стоит делать планировку в доме 6х6м с разделением его на три комнаты, кухню и подсобные помещения. В этом случае комнаты будут тесными, проживание в таком стесненном пространстве может вызывать дискомфорт, а в собственном доме человек должен отдыхать и получать моральное удовлетворение.
-
- Устройство каркаса
не применяйте при возведении каркаса строительных материалов имеющих дефекты, такие как – гнилостность древесины, грибковые налеты, механические повреждения и т.д. Если хотя бы попадется пара – тройка досок или брусьев имеющих повреждения древесины грибками или гнилью, то в процессе эксплуатации это может повлечь следующие последствия: деревянные элементы конструкции каркаса имеющие здоровую древесину могут быть поражены грибком и подвергнутся гниению, что отрицательно скажется на теплопроводности древесины и на ее физических свойствах
обработка антисептиками основания каркаса обязательна, так как в основном скорейшему поражению древесины гнилью и грибками подвержены закладные бревна и нижний брус обвязки каркаса, так же не стоит пренебрегать и качеством выполняемой гидроизоляции деревянной конструкции дома от поверхности фундамента.
- Утепление стен
Неоднократно сталкивался с тем, что многие самостройщики экономят на утеплении стен и их гидро- пароизоляции. Это, конечно же, не допустимо, та как не качественно выполненная гидро- пароизоляция внешних и внутренних стен дома приводит к образованию в межстеновом пространстве большого количества конденсата, который увлажняет утеплитель и тот в свою очередь теряет свои изначальные теплоизоляционные характеристики.
- Устройство пола и потолка
если вы строите дом с подвалом, то в этом случае необходима хорошо продуманная система вентиляции подвального помещения, особенно той части где планируется хранение овощей, если подвал будет плохо проветриваемым, то это несомненно приведет к повышению влажности и деревянные конструкции дома, прилегающие к подвалу – половые лаги, половые доски, закладные бревна будут подвержены воздействию на них образовавшегося конденсата и вследствие чего, древесина будет загнивать, появится грибок, все это снижает срок эксплуатации деревянных элементов основания дома и пола
на потолочном перекрытии дома должна быть выполнена пароизоляция со стороны жилой части дома и гидроизоляция с наружной стороны потолочного перекрытия – не сделав один из изоляционных видов потолка, вы получите потолочное перекрытие с высокой теплопроводностью. Как известно – теплый воздух всегда поднимается вверх и если не сделать хорошую пароизоляцию (или вообще ее не сделать), то этот теплый поток воздуха примерно на 35%(!) будет уходить в чердачное помещение, что потребует дополнительных затрат на отопление жилой части дома.
- Фундамент
Устройство фундамента – это важный этап строительства, основание дома должно быть прочным и надежным. Если нарушить технологию возведения фундамента, то дом может сильно «вести» во время сезонных подвижек грунта, кровля дома будет подвергаться перекосам и кровельный материал, такой как асбоцементный шифер, будет растрескиваться и протекать, этим нарушаются не только эксплуатационные характеристики дома, но и его эстетичный вид.
Эти и многие другие моменты необходимо брать в расчет строительства дома и как говорится – разбирать внимательно чужие ошибки и не повторять их. Так что, прежде чем приступать к строительству каркасного дома – нужно забыть, что это просто сделать, и внимательно изучить литературу по каркасному строительству, проконсультироваться со специалистами в области строительства именно каркасных домов (их устройство принципиально отличается от устройства бревенчатого или брусчатого дома). Если вы полностью не уверены, что сможете построить дом сами качественно и надежно, то лучше нанять бригаду строителей, а полученные знания от прочитанного материала вам пригодятся – вы сможете осознанно контролировать насколько качественно и профессионально строительная бригада выполняет свою работу.
Преимущества и недостатки каркасного дома
Перед тем как сделать каркасный дом своими руками, стоит рассмотреть его положительные и отрицательные качества. К плюсам каркасных построек причисляют следующее:
- Строительство каркасного сооружения с учетом возведения фундамента и отделочных работ обойдется дешевле, чем использование традиционной технологии с применением железобетона, кирпича или пеноблоков.
- Домик среднего размера три человека смогут построить за три месяца. На отделочные работы уйдет еще около 1,5-2 месяцев. В работе не понадобится тяжелая строительная техника, отсутствуют мокрые циклы работ.
- Постройка не требует регулярного ухода и обработки специальными средствами, как дом из клееного бруса либо оцилиндрованного бревна. Также она не подвержена усадке, как другие сооружения из древесных материалов.
- Перекрытия и стены каркасного дома благодаря наличию тепло- и звукоизоляции не пропускают в дом посторонние звуки и надежно защищают от теплопотерь. Есть простой доступ к содержимому стены, толщина которых небольшая. Перед финишной отделкой стеновая поверхность не требует оштукатуривания, дополнительного выравнивания и изготовления каркаса. То же самое касается и пола каркасного дома.
- Внутри пустотелых стен удобно прокладывать инженерные коммуникации.
- Поскольку все конструкции из древесины имеют малый вес, можно использовать облегченный фундамент, что позволит ускорить строительство и сэкономить на материалах.
- Данную технологию строительства ценят за экологичность. Кроме деревянного каркаса для утепления постройки используют минеральную и базальтовую вату, а в качестве обшивки стен – ОСП и ГКЛ.
- Каркасно-щитовой дом пользуется большой популярностью в Японии и других сейсмоопасных регионах, потому что выстоит даже при землетрясении в 9 баллов.
- Канадская и финская технологии возведения домов удобны и тем, что строительство разрешено проводить при низких температурах в зимнее время.
- Постройку несложно разобрать, перевезти в другое место и собрать заново.
Недостатка всего два:
- Для возведения недостаточно только знания поэтапного строительства. Нужен качественно сделанный проект с разработкой всех узлов и учетом нюансов креплений.
- Если строить не одноэтажный дом, а постройку с двумя и более этажами, то стоит помнить, что при хождении по перекрытиям слышен гул и вибрации. Тепло- и звукоизоляция полностью не решает проблему.
Виды используемых материалов, их плюсы и минусы
Традиционно в конструкциях каркасных домов используется дерево. Оно имеет следующие преимущества:
- недорогой материал
- легкий материал
- может быть обработан своими руками септиками и огнезащитой
- в него легко входят гвозди, болты, другие фиксирующие элементы
- легкость дерева позволяет применять в некоторых случаях монтажный клей
- ре ржавеет
- полностью экологичен
- имеет приятный запах дерева, особенно хвойные породы
Виды деревянного бруса для каркасной конструкции
Однако есть и минусы в каркасных конструкциях из дерева. Они связаны в первую очередь с тем, что дерево – природный материал, играющий свою роль в пищевой цепочке:
- Нуждается в тщательной обработке от насекомых и бактерий.
- Подвержен горению, поэтому считается пожароопасен, необходимо использовать огнезащиту.
- В местах соприкосновения с металлами вызывает ржавчину у необработанного металла, при этом дерево начинает разрушаться в своей структуре, гниет.
- Способно в некоторой мере менять размер, впитывая в себя влагу или наоборот – отдавая ее в окружающую среду. Из-за этого происходит усадка дома, деформация каркаса.
- Перед строительством древесина всегда нуждается в дополнительной обработке и просушке, лучше камерной.
Каркас дома из металла не горит, не изменяет формы, он долговечен. Однако он также нуждается в обработке, так как имеется склонность к образованию ржавчины. Материал тяжелый, и для транспортировки и установки в каркасных конструкциях может потребоваться спецтехника. К тому же, цена металла будет существенно выше, чем при возведении деревянного каркаса.
Каркас для дома из металла
Инструкция к черновому полу
Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.
Бетонный черновой пол
Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.
Черновой пол из бетона – бетонная стяжка
Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.
Деревянный черновой пол
Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.
Черновой пол между лагами
Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

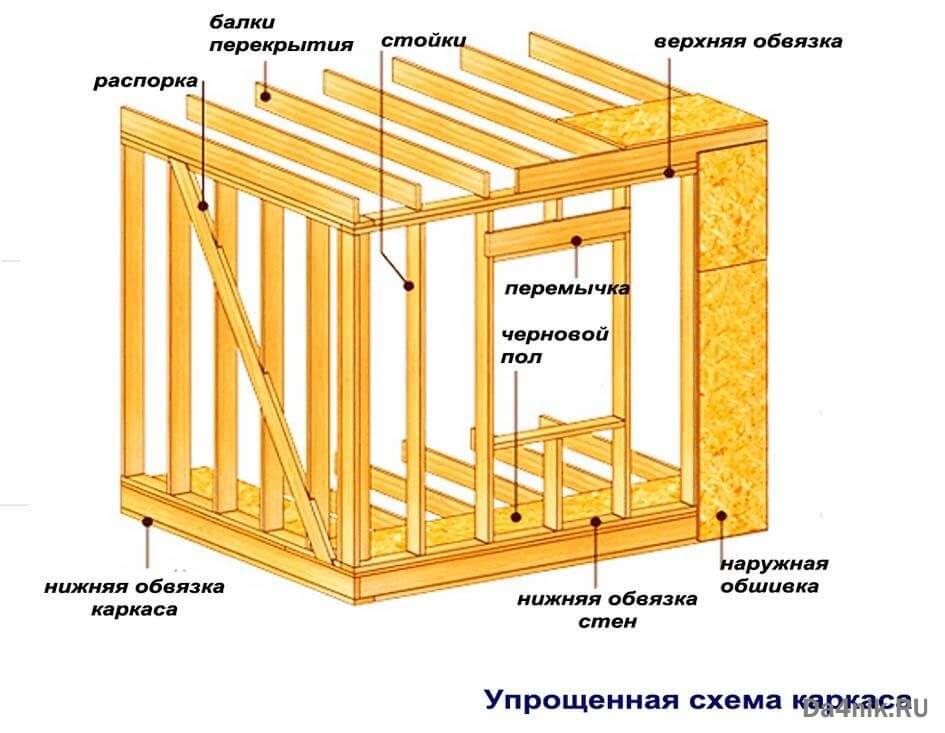

Возводим каркасные стены дома из досок
Сборка деревянных стен каркасного дома проводится либо на месте (вертикально), либо на полу внутри будущего здания. Это позволяет не ошибиться с длиной стены, когда человек будет собирать собственный каркасный дом.
Устройство каркаса проводят в таком порядке:
- Делают из деревянных брусков рамку по длине всей стены. Этот прямоугольник по высоте должен быть на 15 см меньше, чем высота будущего потолка (чтобы поместились пол и верхняя обвязка). Ширина бруса – это ширина стены, поэтому рекомендовано сечение 15х15 см. Впрочем, для одноэтажного дома (в т.ч. без мансарды) хватит и 10х10 см.
- Укрепляют каркас стойками. Стойки – это бруски такого же размера, закрепленные внутри каркаса на равном расстоянии. Также из досок-перемычек формируют дверные и оконные проемы. Закрепляют стойки металлическими уголками или методом врубки.
- Устанавливают 2 продольных перегородки, прибивая к рамке и каждой стойке. Одна – на небольшом расстоянии от пола, другая – на таком же от потолка.
- Ставят каркас там, где будет находиться стена дома из досок. Конструкция легкая, поэтому поднять ее не составляет большого труда.
- Прикрепляют устройство к полу, а также подпирают укосами, чтобы повысить устойчивость на время работы.
- Скрепляют соединения перегородок, стоек и рамки металлическими уголками.
- Укладывают внутрь конструкции утеплитель.
- Обивают с обеих сторон ОСБ-плитами или фанерой.
Самое сложное в возведении каркасных домов на участке своими руками – это всевозможные размеры. Их стоит рассмотреть подробнее.
Выбираем шаг установки стоек
Сборка прочной каркасной стены невозможна без правильно выбранного шага между стойками. Его подбирают под толщину (и, соответственно, вес) потолочного перекрытия. Тут есть следующие варианты правильной установки стоек, обозначенные в СНиП:
- толщина перекрытия меньше 230 мм – шаг между стойками не более 2 м;
- толщина от 230 до 280 мм – шаг до 1,7 м;
- толщина более 280 мм – шаг до 1,5 м.
Конструкция стены любого каркасного дома получится надежной только при соблюдении этих норм. Вообще в СНИП содержатся многие основы каркасного строительства домов, так что этот свод нормативных актов стоит прочесть перед возведением здания.
Установка укосов и раскосов
Укосы в каркасном доме
Чтобы собрать скелет надежного каркасного дома, нужно ставить временные укосы. Они подпирают стойки снизу для того, чтобы каркасы были расположены строго вертикально.
После того, как была произведена обшивка каркасов, укосины убирают. Использование укосов позволяет самому построить каркасный дом на участке, не допустив кривизны стен.
Если человек, желая построить дачный дом из досок своими руками, использует вагонку или другие виды наборных панелей – вместо укосов устанавливаются раскосы.
Они постоянны и ставятся под такими же углами. Но раскосы нужно ставить еще и сверху, прибивая к потолочным перекрытиям. Этот метод не даст стойкам «съехать» при обшивке.
Монтаж углов каркасного дома
Хороший каркас для дачного дома нуждается в правильных углах. Самый простой способ создать угол – это установить одну из сторон каркаса стены (брус) прямо туда. Но тогда углы будут холодными, что в России становится большой проблемой.
Есть 2 варианта монтажа углового соединения:
- Расположить стыкующиеся каркасы так, чтобы в углу был зазор шириной 15-20 см. Этот зазор утеплить изоляционным материалом.
- Состыковать каркасы прямо в углу, но при этом дополнительно утеплить поверх обшивки. Также желательно еще раз утеплить углы в конце строительства, во время внутренних отделочных работ. Это поможет правильно построить каркасный дом на участке и избежать проблем с сохранением тепла внутри помещения.
Кроме того, устройство стен каркасного дома в деталях подразумевает, что на углы будет идти большая нагрузка. Поэтому их лучше делать из нескольких брусков, а не из одного.
Фундамент
Итак, если вы уже провели все описанные выше подготовительные работы, то смело можете возводить каркасный дом своими руками. Пошаговая инструкция обязательно поможет вам в этом.
Первым делом приступаем к устройству фундамента. Какой его тип предпочтительнее для каркасного дома? Фундамент может быть любым, но при его выборе необходимо учесть стоимость материалов, простоту установки и тип грунта выбранного участка. Кроме того, желательно построить дом покрепче, чтобы в перспективе можно было сооружать различные надстройки и пристройки. Именно поэтому возникает необходимость в привязке выбранного фундамента к дому.
Какой же должна быть основа будущего жилища? При выборе типа фундамента необходимо принять во внимание некоторые факторы. Так, если участок, на котором будет стоять ваш дом, имеет слабый грунт, то основа строения должна быть мелко заглубленной плитной
Для будущей достройки или перестройки наиболее подойдет утепленная, так называемая шведская плита. Подобный тип фундамента специально разработан для возведения каркасных домов. Он достаточно крепкий. Это подтверждает тот факт, что иногда фундаменты из шведской плиты применяют при строительстве одноэтажных домиков из кирпичей. А если вашей целью является возведение небольшого строения под дачу? В таких случаях подойдет ростверковый металлический фундамент, обустроенный на винтовых сваях.
Что касается участков с нормальным грунтом, но повышенной пучинистостью, на них можно возводить основу строения свайно-ленточного типа с железобетонными мелко заглубенными ростверками.
Что потребуется при среднепучинистом грунте? На участках с такой почвой наиболее целесообразным решением явится возведение столбчатого, нормально заглубленного фундамента. В таком случае понадобятся цокольные перемычки и кирпичный цоколь.
Дом на слабопучинистых грунтах должен стоять на мелко заглубленном ленточном фундаменте. Подойдет в таких случаях и столбчатый вариант, как и в предыдущем случае.
Если мы все же строим каркасный дом на ленточном фундаменте (наиболее распространенный вариант для такого типа зданий), то залить его следует заранее. Сделать это лучше всего за пару недель до начала возведения стен.
Как построить каркасный дом с нуля? Для начала закладываем ширину выбранного нами ленточного фундамента. Она, как правило, составляет 25 см. Глубина же заложения основы будущего строения – 40 см. В подготовленную траншею устанавливаем опалубку, которую при помощи степлера обшиваем изнутри пергамином. Верхний край такого приспособления должен быть выставлен строго по уровню. Это облегчит устройство фундамента, так как после заполнения опалубки бетоном до краев поверхность не потребует дополнительного выравнивания при помощи штукатурки.
После выполнения данных работ участок строительства должен быть оставлен. И только после полного затвердевания бетона доски опалубки разбираются и откладываются в сторону для дальнейшего их использования в конструкции каркаса. Это позволит сэкономить пиломатериал.
Как построить каркасный дом своими руками?
В России такой тип строительства не получил широкого распространения. Виной тому недобросовестные строительные компании, которые в свое время интенсивно стали возводить целые коттеджные поселки с каркасными домами, возведенные с нарушением технологии. Это привело к тому, что через несколько лет стеновые конструкции перестали держать тепло, а это в условиях наших зим неприемлемо.
Однако в последнее время изготовление каркасных домов поставлено на промышленный поток и достаточно купить готовые детали, чтобы самостоятельно возвести здание. Это обеспечить строгое соблюдение технологии работ и надежность постройки.
Домостроительные комбинаты, специализирующиеся на каркасном домостроении, обычно предоставляют ряд услуг, в число которых входит не только изготовление частей дома, но и его проектирование. В проектном бюро можно подобрать подходящий типовой проект и внести в него возможные изменения. Детали здания будут промаркированы в соответствии с проектом. Это позволит быстро и легко собрать строение на месте.
Если предстоит строительство небольшого дома и стоимость готового проекта кажется слишком высокой, можно подыскать подходящие чертежи в интернете. Если не устраивает ни один из этих вариантов, то следуя многочисленным рекомендациям, сопровождающим проекты из интернета можно самостоятельно начертить схему каркаса и рассчитать основные узлы.
