Устанавливаем дом на свайно – винтовой фундаменте: Плюсы и минусы и монтаж

Этапы проектирования

Первый этап любого сооружения ‒ проектирование. В нем определяется реализация конструкции, а также количественные показатели используемых материалов, финансовых вложений, времени. Если предварительно не позаботиться о проекте, существуют риски негативных последствий. Иногда они связаны даже с разрушением дома.

Проектирование состоит из таких основных этапов:

1. Сбор и детальное изучение исходных данных.
2. Разработка чертежей.
3. Вычисление нагрузки, которая будет оказываться на фундамент.
4. Определение типа основы.
5. Расчет глубины обустройства свай, а также выбор материалов, из которых они будут изготовлены.
6. Вычисление несущей способности.
7. Определение требуемого числа свай, а также вычисление расстояния между опорами.

Прежде чем перейти к самому проектированию, необходимо определиться, какие виды свай будут использованы для создания фундамента.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

1. Разметка участка.
2. Погружение и выравнивание свай.
3. Заливка бетоном.
4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

• Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
• Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

• Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
• Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

• Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

  Фото 13. Свайное основание с железобетонным ростверком

• Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

  Фото 14. Свайный фундамент с обвязкой из деревянных балок

• Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

  Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Винтовые сваи. Особенности конструкции

По своей сути винтовые сваи являются обыкновенными толстыми трубами с винтом-резьбой на основании. При вкручивании в грунт резьба производит его уплотнение и прочно фиксирует сваю в почве.

Размеры и допустимая нагрузка

Сваи под свайно-винтовой фундамент выпускаются диаметром от 100 до 300 мм и длинной до 2,5 метров.

Такая свая может выдерживать от 4 до 8 тонн каждая, необходимая длина должна быть определена в зависимости от глубины промерзания грунта на участке строительства, т.к. обязательным условием является вкручивание свай ниже этого уровня (в среднем по России он равняется 1,5 м).

Наращивание свай

При необходимости погружения свай на глубину более 2,5 м имеется возможность их наращивания, это предусмотрено их конструкцией.

Верхняя часть трубы закрывается металлическими оголовками, в народе их еще называют «пятками».

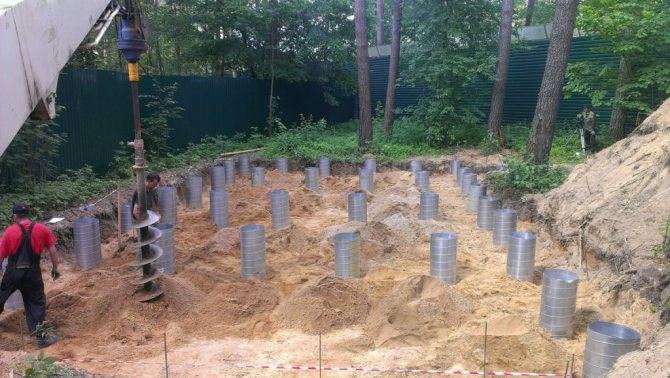

Технология возведения дома на сваях

Этапы возведения свайного фундамента можно разделить на подготовительный период и процесс монтажа. Сначала проводят расчеты: определяют массу будущего дома на сваях, выбирают материалы, из которых будет возводиться здание и сам фундамент. Также на участке необходимо провести геологические изыскания, чтобы определить тип грунта, уровень залегания грунтовых вод. Затем участок готовят к началу строительства: обустраивают подъездные пути, расчищают место для монтажа свай, снимают верхний почвенный слой. После установки разметки под места вкручивания свай переходят к бурению скважин для опор. В скважину устанавливают трубу и заливают ее бетоном

Важно не забыть про дренаж и гидроизоляцию: на дно ямы перед заливкой бетона укладывают подушку из песка и гравия, а затем листы рубероида. Чтобы установить ростверк для свайных фундаментов используются металлические каркасы

Арматура укладывается внутрь опалубки и прочно закрепляется. Сверху опалубка заливается бетоном. Когда ростверк отстоится, устанавливают стеновой каркас дома, монтируют кровлю, ставят оконные и дверные конструкции.

Этапы проектирования фундамента на винтовых сваях

Расчеты для устройства фундамента на сваях делает конструкторское бюро на этапе разработки проектно-технических документов для строительных работ. Самостоятельные расчеты проводятся при помощи СП 24.13330. Для основы здания на винтовых сваях необходимо рассчитать несущую способность слоя грунта на уровне расположения спиральных лопастей. Этот параметр необходим для определения несущей способности сваи.

Далее необходимо определить число свай, вычислить их шаг монтажа на прямых участках, там, где стыкуются стены, а также в местах расположения каминов, печей, генераторов и прочих спецконструкций.

Чтобы не прибегать к полноценному геологическому изысканию, определить тип грунта можно путем тестового вкручивания. Таким образом определяется глубина залегания несущего слоя, состав почвы и высота залегания грунтовых вод. Однако, данные полученные таким путем будут очень условными, поэтому для объективации картины несущей способности грунта в расчетах используют поправочный коэффициент 1.6-1.7.

Расчет количества винтовых свай

Пример расчета свайно-винтового фундамента

Исходные данные для расчета фундамента под двухэтажный брусовой дом с размерами в плане 6 на 6 метров:

• грунты на участке — суглинок и суспеси;
• диаметр используемых свай — 108 мм, диаметр лопасти — 300 мм;
• масса дома, со всеми нагрузками от стен, перегородок, перекрытий, полезной и снеговой нагрузкой — 60 тонн.
• периметр наружных стен  — 24 м, в нашем случае внутренних несущих стен нет.

Узнаем несущую способность грунта. Для этого воспользуемся таблицей ниже.

Тип грунта	Rо на глубине 150 см и более, кг/см2
Галька с включениями глины	4,5
Гравелистый с включениями глины	4,0
Песчаные почвы (крупная фракция)	6,0
Песчаные почвы (средняя фракция)	5,0
Песчаный (мелкая фракция)	4,0
Пылеватый песок	2,0
Глинистые почвы и супеси	3,5
Вязкие глинистые почвы	6,0
Просадочный грунт или насыпное основание (с уплотнением)	1,5
Насыпной грунт (без уплотнения)	1,5

Несущая способность разных видов почв

Из таблицы видно что для суглинков и супесей параметр равен 3,5 кг/см². Коэффициент надежности по нагрузке принимаем 1,75 (для обеспечения запаса по надежности). Остается вычислить площадь лопасти сваи:

S = (πD²)/4 = 3,14*30/4 = 706,5 см² (значение диаметра лопасти в расчет берется в сантиметрах).

F = S*Rо = 706,5*3,5 = 2472 кг.

Вычисляем допустимую нагрузку:

N = F/γk = 2472/1,75 = 1412 кг ≈ 1,4 т.

Далее рассчитаем минимальное количество свай, которые способны удержать данный дом:

60 т/1,4т ≈ 43 шт.

Дальше определяем шаг между сваями. Для этого длину стен дома делят на количество свай:

24 м/42 шт = 0,57 м — максимальное расстояние между опор.

Получилось довольно большое количество свай для такого небольшого дома, т.к. мы приняли, что геологические изыскания не проводились, и пришлось принять поправочный коэффициент равный 1,75, если провести исследования хотя бы пробным вкручиванием (эталонным), тогда количество свай можно снизить до 18 штук, а это существенная экономия. В каждом случае нужно считать, что обойдется дешевле — геологические изыскания или самостоятельный расчет и перестраховка по несущей способности.

Принципы расчета свайного фундамента

Самостоятельно проводится упрощенный расчет, который сводится к определению их количества и размеров. Для свайно-винтового фундамента применяется следующая методика.

Диаметр сваи

Можно использовать практические рекомендации:

• сваи 57 мм. Их можно применять только для заборов и ограждений;
• сваи 76 мм могут выдерживать нагрузку 3 тонны, что достаточно для облегченных строений;
• сваи 89 мм с несущей способностью до 5 тонн. Они способны удерживать одноэтажные каркасные дома и хозяйственные постройки умеренного веса;
• сваи 108 мм способны нести нагрузку до 7 тонн. Их можно применять для одно- и двухэтажных деревянных, кирпичных и блочных сооружений.

Высота (длина) сваи

В расчетах учитываются следующие параметры:

1. Плотность почвы. Заглубление сваи должно достигать плотного слоя грунта, что определяется по результатам геологических изысканий. Если они не проводились, то бурится скважина глубиной порядка 1 м. Если в процессе ее бурения достигаются плотные слои, то выбирается стандартная винтовая свая длиной 2,5 м. При более глубоком их расположении скважину придется бурить до их достижения и практическим путем определить необходимое заглубление.
2. Рельеф участка. Обязательно учитывается уклон площадки, т.е. перепад высот. Этот параметр определяется с помощью нивелира или строительного уровня и рулетка. В самой высокой точке устанавливается стандартная свая 2,5 м. Далее, к этой длине добавляется фактическая разница в высоте грунта. При перепаде более 50 см дополнительно создается запас по длине сваи порядка 0,5 м.

Количество опор

Оно зависит от размеров и веса сооружения. При выборе шага установки свай можно использовать такие рекомендации:

• деревянные и каркасно-щитовые строения – шаг до 3 м;
• стены из пеноблоков (шлакоблоков) – до 2 м;
• заборы и ограды облегченного типа – 3,3-3,6 м.

Общее количество свай определяется по плану сооружения. Обязательно устанавливаются они по углам и в месте примыкания внутренних стен. Затем по всему периметру равномерно намечаются точки монтажа опор с нужным шагом.

В месте установки печи или камина следует запланировать установку сразу 2-х свай. Отдельно размечаются опоры для пристроек, крыльца.

Расчет буронабивных свай имеет определенную специфику. Для них необходимо рассчитать несущую способность по формуле Р = 0,7RxF+0,8Uxfxl, где:

• R – сопротивление грунта (берется по таблице);
• F – площадь свайной опоры;
• U – периметр сваи;
• f – сопротивление грунта по боковой поверхности (табличный параметр);
• l – высота несущего слоя.

В частном строительстве чаще всего применяются сваи этого типа (буронабивные) диаметром 22-26 см. Размещаются они с шагом 2,1-2,6 м.

Ленточно-свайный фундамент

Данная структура дает возможность снизить затраты на строительные работы и увеличить прочность постройки

Свайный фундамент с лентами – это такой вид монолита, который идеально подходит для таких почв, как пучинистых и слабых. Отличительная черта проявляется в том, что стены давят на сплошную ленточную основу, а прочность контакта с твердыми породами земли создают сваи, которые монтируются на глубине.

Данная структура дает возможность снизить затраты на строительные работы и увеличить прочность постройки.

Техническое описание

В данной конструкции лента отвечает за разделение нагрузки равномерно, чем защищает здание от деформации

В данной конструкции лента отвечает за разделение нагрузки равномерно, чем защищает здание от деформации. Сваи же стабилизируют цепкость постройки к твердым почвам, что защищает здание от оседания и перекосов при сезонных сдвигах грунта.

Такое соединение элементов в основании дает возможность даже на подвижном земельном участке возвести устойчивое и прочное здание, которому не страшны климатические особенности почвы. Наиболее частое применение такого фундамента наблюдается в местах болотистых грунтов, которые характерны влажным климатом и высокими грунтовыми водами.

Разновидность

Именно особенности данной комбинации способствуют высокой прочности и защищенности от сдвигов почвы

Такой фундамент бывает трех видов:

• Имеющий свайный винт. В данном случае применяют сваи из металла, которые имеют лопасти определенных размеров. Монтируются в землю своими руками или специализированной техникой. Чтобы продлить эксплуатационный период их жизни рекомендуется обрабатывать грунтовкой или специальной краской для защиты.
• Буронабивные сваи. Монтируются на территории строительства, поэтому их цена намного ниже. Первое, что требуют данные детали – это скважину определенного размера не ниже уровня замерзания почвы. Принцип возведения заключается в армированном заборе воды, который заливают раствором бетона.
• Свайный фундамент из набивных элементов. Отличается своей конструкцией. Ее схема заключается монолитной ленте из железобетона, на которую устанавливаются все сваи.

Плюсы основания такой комбинации

Свайно ленточный фундамент имеет такие плюсы в своей функциональности:

Скорость постройки. Данный фундамент возводится в считанные сроки. Это благодаря неглубокому внедрению ленты и легкости установки свай.

• Низкая стоимость. Данное основание не требует особых затрат, например, как глубинное ленточное. Стоит отметить, что итог работы практически ничем не отличается.
• Непотребность в коррекции при правильном расчете. А ремонт в таком случае не пригодится лет десять, ведь устройство не поддается влиянию вод, сыпучести и пучности почвы.

Минусы свайно ленточного фундамента

Здания, которые основываются на таких фундаментах, имеют ряд недостатков. Итак, минусы конструкций:

• Невозможность возведения подвального или цокольного помещения. Для таких целей ленточная часть должна погружаться ниже в землю.
• Существует дополнительная потребность утепления напольного покрытия, так как грунт может замерзать.

Какие сроки службы у винтовых свай?

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти – в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент – труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 – для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки – это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.

Евгений Дмитриевич Иванов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

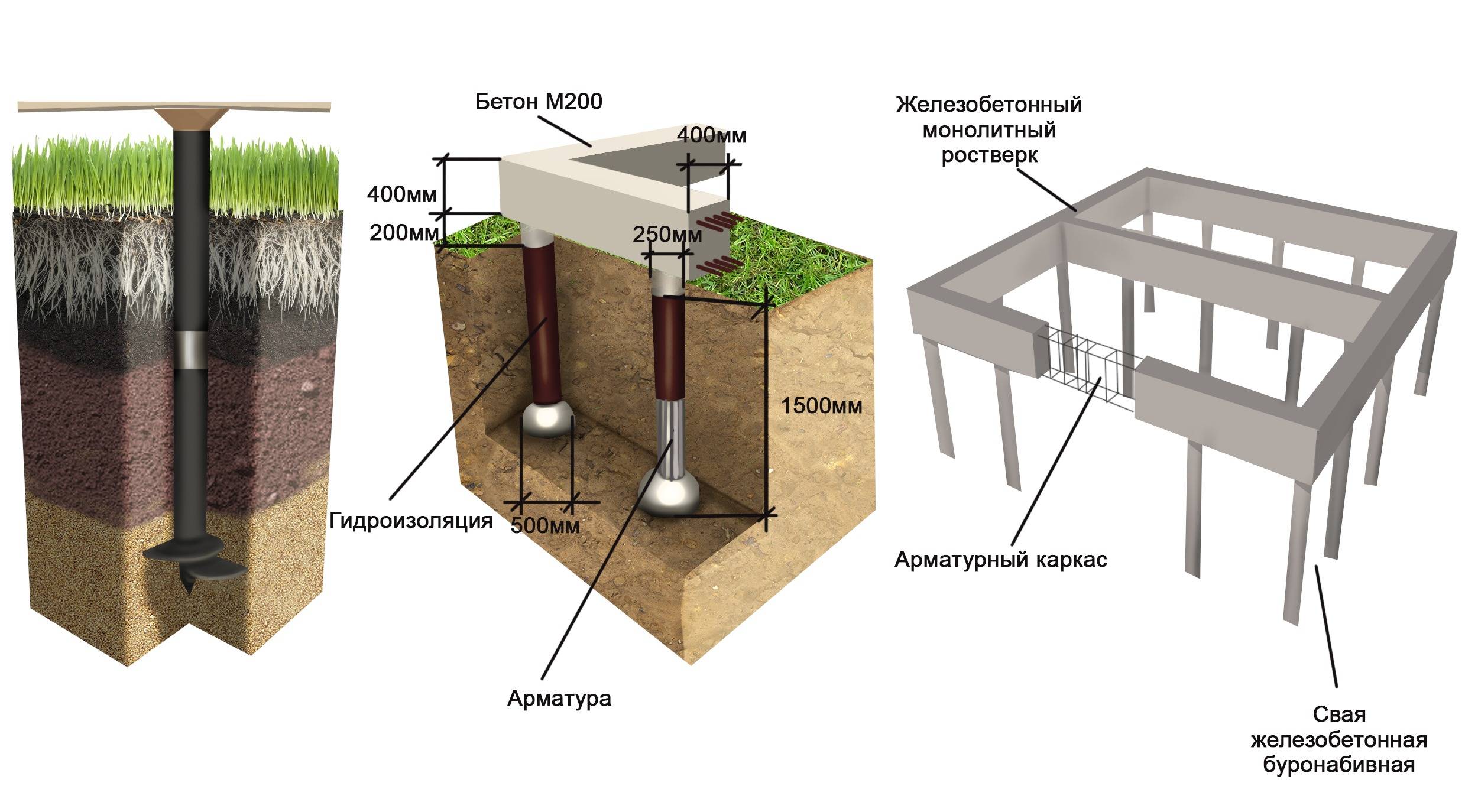

Рассмотрим подробно основные моменты устройства трех типов свайных фундаментов.

Этот тип фундамента имеет характерную бетонную фундаментную конструкцию. К нему крепится балка, залитая бетоном и армированная армированными элементами. Это уникальная система, состоящая из опор (свай) и сетки. Опорную функцию выполняют столбы круглой или прямоугольной формы. Столбы погружаются на специально рассчитанную глубину. Именно на них держится вся весовая составляющая постройки.

Ростверк представляет собой монолит, объединяющий все установленные сваи.Свайно-ростверковый фундамент можно возводить самостоятельно, ведь снимать грунт не нужно. Для того, чтобы вбить опоры в землю, используются специальные прижимные устройства. После окончательной установки свай их обрезают на одном уровне. Затем производится общее соединение ростверком, обеспечивающим равномерную нагрузку на каждую отдельную опору.

1 – расчет винтового фундамента

Параметры фундамента, его несущая способность определяется многими факторами. В частности, при разработке проекта следует участь:

• вес строения. Все строительные, отделочные, кровельные материалы создают статическую нагрузку на основание дома. Суммируя вес перечисленных составляющих, можно получить ориентировочный вес будущего здания;
• полезная нагрузка. К весу самого здания добавляется нагрузка, создаваемая коммуникациями, приборами отопления, бытовыми приборами и мебелью. Самую маленькую, но все же нагрузку создают жильцы дома и их гости. Поскольку такую нагрузку сложно точно просчитать до момента обустройства дома, то ее принимают из расчета 150 кг на 1 м.кв. площади дома (согласно СНиП 2.01.07-85);

Примечание. Ориентировочное количество винтовых свай для фундамента можно рассчитать путем деления веса дома и полезной нагрузки на несущую способность одной сваи. Полученное значение корректируется с учетом того, что сваи выставляются по углам, в местах пересечения несущих стен, колон и соблюдением требования относительно максимального расстояния между соседними сваями, которое составляет 2-3 м.п.

• снеговая нагрузка. Этот показатель колеблется в зависимости от региона строительства. Точные данные можно уточнить в Росгидромете. Приблизительные данные представлены на схеме;
• характеристики почвы. В идеале заказать полное геодезическое исследование местности. В результате будут получены данные о типе почвы, ее свойствах, однородности почвы на участке, уровне грунтовых вод и их сезонном колебании, глубине промерзания и т.п;

Примечание. Можно выполнить разведку самостоятельно, пробурив почву в нескольких местах участка на глубину 1,5 м. и оценив её. Но, ни в коем случае не допускается «слепая» установка свай без предварительного анализа места установки.

коэффициент запаса (15-30%). Позволяет исключить ошибку в расчетах и получить фундамент более прочный, нежели требуется. В дальнейшем это позволит увеличить нагрузку, например, обустроить чердак, сделать надстройку в виде мансардного этажа и т.п.

Поскольку самостоятельно сделать проект достаточно сложно, целесообразно обратиться в специализированную компанию. Ведь может оказаться, что плотный грунт находится ниже глубины промерзания (в случае с болотистым грунтом или торфяниками) тогда сваи нужно будет наращивать и закручивать на значительную глубину.

Расчет свайного фундамента

Общее количество свай и их разбивка рассчитана на строительство одноэтажного дома 7х7 м.Ориентировочный вес расходных материалов (кровля, дерево, обшивка и т. Д.) — 25000 кг. Полезная нагрузка: 7x7x150 (принятое значение для жилых помещений) = 7350 кг. Снеговая нагрузка: 7x7x180 (постоянная) = 8820 кг. Расчет общей массы нагрузки на фундамент: 25000 + 7350 + 8820 = 41170 кг. Это значение необходимо умножить на коэффициент безопасности 1,1. У нас 45 287 кг.

Теперь осталось полученное значение разделить на размер нагрузки на сваю (например, винт): 45287/2000 = 22,6435. После округления получаем 23. Это необходимое количество носителей.Стадия монтажа — 1,2 м.

Марки используемых бетонов

Прежде чем приступать к работе, необходимо выяснить, какой бетон целесообразнее всего использовать для укрепления винтового столба. Обычно для бетонирования берут низкофракционный бетон М200, М300.

Состав бетона М200.

Марку М200 чаще всего используют для процесса строительства одноэтажных либо двухэтажных домов, имеющих легкое перекрытие. Такая марка применяется в работе с железобетонными изделиями, по характеристикам прочности ее относят к конструкционным.

Марка M300 является подходящей для возведения фундаментов частных домов высотой до пяти этажей. Подобный бетон рекомендуют приспосабливать к монолитным типам перекрытий.

Где применим фундамент на сваях

Свайное основание обычно используют для возведения жилых домов в один или два этажа. Для более массивных сооружений можно применять свайно-ростверковый фундамент, так как он обладает более высокой прочностью.

Особенностью свайного основания является то, что его можно устанавливать на слабых и подвижных почвах. Это позволяет использовать такой фундамент на участках, расположенных в низине, в болотистой местности и вблизи водоемов. Также дом на сваях можно установить на возвышенности с сильным уклоном, на проблемных участках с высоким уровнем грунтовых вод.

Сваи часто используют для пристроек к другим зданиям. Пристройка на винтовых сваях не смещает грунт вокруг основного здания, и равновесие старого фундамента, таким образом, не нарушается.

Свайный фундамент на сегодняшний день считается одним из наиболее востребованных и популярных типов основания. У него действительно много плюсов, и он вполне подходит для возведения частных загородных коттеджей. А в условиях сложного рельефа или слабого грунта такой фундамент обычно незаменим. И все же, выбирая тип основания для будущего дома, лучше заранее проконсультироваться со специалистами, которые смогут грамотно оценить особенности местности и произвести расчеты. Привлечение опытных специалистов позволит избежать многих ошибок, которые сложно или невозможно будет исправить впоследствии.
