Что необходимо знать при изучении чертежа с разрезами каркасного дома для ПМЖ:

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

• Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
• Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Вам будет интересно: Всё о получении градостроительного плана земельного участка

Схемы дома из каркаса своими руками

Чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

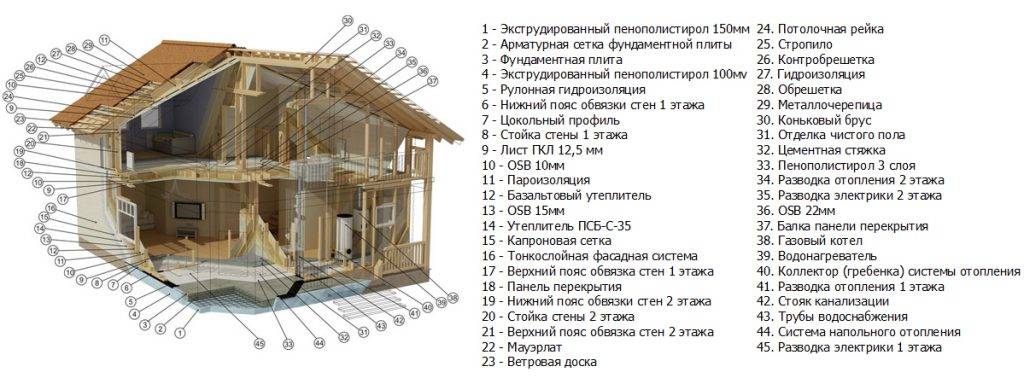

Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются даром, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Крепеж для террасы

Также рекомендуют крепить доски террасы на скрытый крепеж «змейка».

На этом видео можно посмотреть почти на каждый крепеж визуально подробнее:

Итак, крепеж — очень важный элемент каркасного дома, на который следует обратить пристальное внимание, если не хотите, чтобы со временем он развалился или просто трещал по швам. Не поддавайтесь на уговоры строителей, которые захотят построить вам дом с использованием шурупов, саморезов и других неподобающих вещей.
Читайте отзывы реальных жильцов каркасных домов на форуме или у меня в статье и набирайтесь опыта, чтобы вас никто не обманул. Саморезы для каркасного строительства необходимо использовать осмотрительно

Многие начинающие застройщики делают свой выбор в пользу шурупов. Они полагают, что именно резьбовое соединение придаст конструкции прочность и долговечность. На оцинкованные саморезы возлагаются большие надежды относительно их устойчивости к коррозии. Гвозди сегодня незаслуженно забыты. Эти крепкие и надежные метизы по непонятной причине считаются пережитком прошлого. Мало кому хочется часами размахивать молотком, рискуя нанести себе травму. С шурупами все намного проще: они просто вкручиваются в дерево, легко извлекаются, если допущена ошибка. На самом деле, решая вопрос, саморезы или гвозди использовать при возведении каркасного дома, нельзя быть категоричным. Применение найдется обоим типам крепежа. Остановимся на плюсах и минусах каждого вида

Саморезы для каркасного строительства необходимо использовать осмотрительно. Многие начинающие застройщики делают свой выбор в пользу шурупов. Они полагают, что именно резьбовое соединение придаст конструкции прочность и долговечность. На оцинкованные саморезы возлагаются большие надежды относительно их устойчивости к коррозии. Гвозди сегодня незаслуженно забыты. Эти крепкие и надежные метизы по непонятной причине считаются пережитком прошлого. Мало кому хочется часами размахивать молотком, рискуя нанести себе травму. С шурупами все намного проще: они просто вкручиваются в дерево, легко извлекаются, если допущена ошибка. На самом деле, решая вопрос, саморезы или гвозди использовать при возведении каркасного дома, нельзя быть категоричным. Применение найдется обоим типам крепежа. Остановимся на плюсах и минусах каждого вида.

Для работы с деревом необходимо приобретать шурупы с широким шагом между витками резьбы. Метизы для металла имеют меньший диаметр и шаг резьбы. Они не обеспечивают необходимой прочности крепления, так как древесина намного мягче металла.

Делая выбор в пользу шурупов в качестве крепежа для каркасного дома, следует учитывать ряд факторов:

1. Изделия имеют довольно высокую стоимость. Она на порядок выше, чем у гвоздей. Чтобы собрать многочисленные каркасы, потребуется несколько тысяч шурупов. А это обойдется в круглую сумму.
2. Шурупы изготовлены из каленого металла. Использовать их можно только в соединениях, где нагрузка приходится на отрыв. При поперечном давлении металл легко ломается.
3. Если саморез сломается, то извлечь отломанный фрагмент будет невозможно. Это может стать проблемой, если проводится точная работа.
4. Вкручивание шурупов проводится с помощью шуруповерта. Если использовать электрический инструмент, то возникнут неудобства с кабелем. Ресурс аккумуляторного прибора ограничен. Уже через час работы сядут оба аккумулятора. Строительство будет приостановлено.
5. Для стягивания деревянных фрагментов нужно использовать шурупы с резьбой только на нижней части. Только так будет достигнута плотная и надежная стяжка.

Однако не стоит однозначно отказываться от использования шурупов в строительстве каркасного дома. Без саморезов не обойтись при установке замков, монтаже уголков и петель. Метизы с резьбой нужны при работе с хрупким материалом, который разрушается от удара.

При проведении отделочных работ используются специальные саморезы со сверлом на конце и широкой шляпкой.

Решая, какие шурупы покупать для строительства, не следует выбирать изделия, покрытые цинком. Стоят они намного дороже обычных метизов, но также ржавеют от сырости. Лучше потратиться на шурупы из нержавеющей стали. Они прослужат десятилетия без потери эксплуатационных характеристик. Метизы из нержавейки можно будет выкрутить при демонтаже здания.

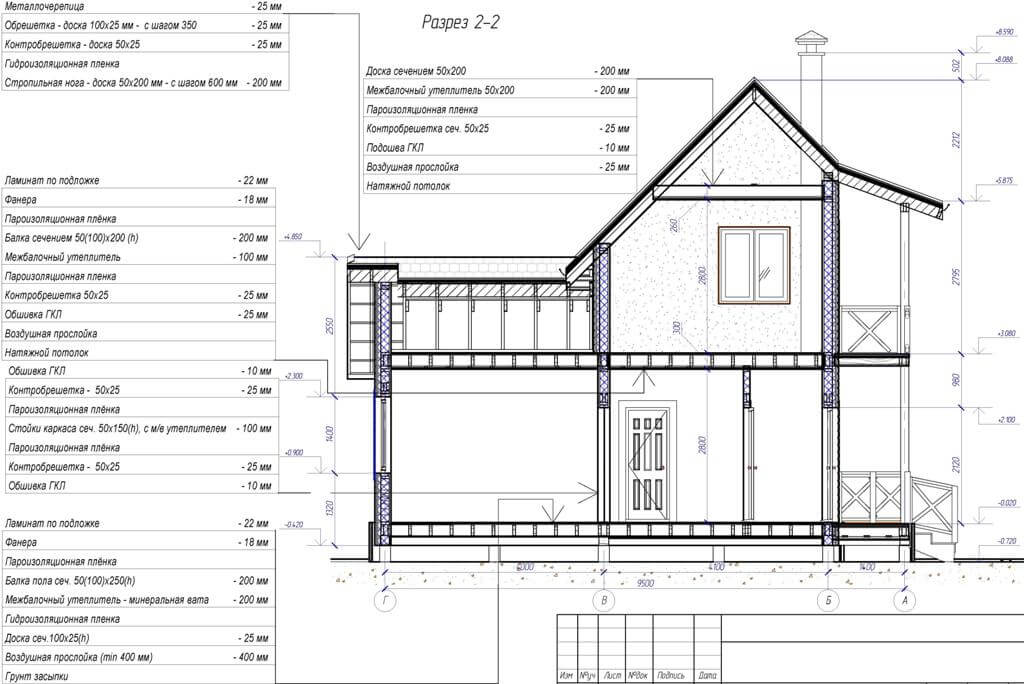

Проектирование дома по чертежу в разрезе

Составление чертежа в разрезе является приоритетом в современном строительстве. На такую планировку в основном влияют размеры будущего помещения, а также количество людей, который будут проживать в данном здании. Таким образом, можно получить проект небольшого дома, но с множеством малых комнат или парой больших, которые предоставят максимум простора в помещении.

Создание проекта дома по чертежу в разрезе

Кроме того, подбирается минимально необходимый размер для кухни, санузла в доме или кладовки.

Имея чертеж в разрезе для проекта вашего дома, вы сможете подобрать правильное расположение будущего строения на участке.

Узлы соединения нижней обвязки

Нижняя обвязка каркасного дома представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.

Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

Соединение лежня с бетонным фундаментом.

Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.

Второй вариант монтажа анкеров – бетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.

Особенности анкерного соединения

• Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки.
• Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.

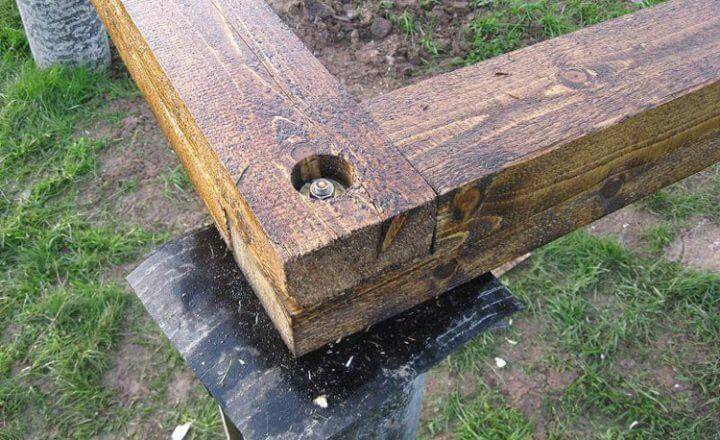

Анкерное крепление нижней обвязки.

Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.

Узел нижней обвязки на столбчатом фундаменте

Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:

• Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями.
• Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка.
• В балках просверливают углубления необходимой глубины.
• Их сверлят под имеющимися в оголовнике отверстиями. Фиксируют балку болтами или шурупами.

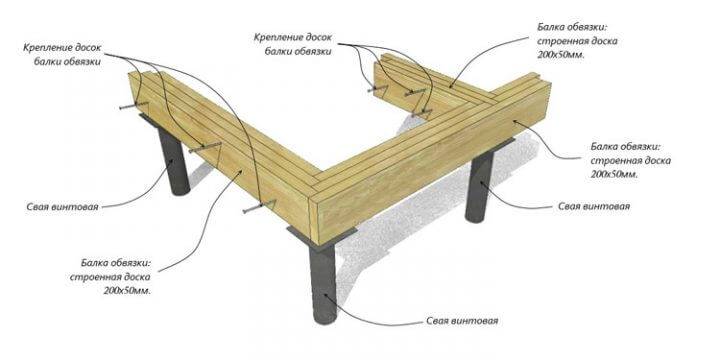

Обвязка из строенной доски на свайном фундаменте.

На заметку

Крепить брус к фундаменту необходимо обязательно. Мелкозаглубленные ленты и плиты подвержены значительным подвижкам при замерзании. Надёжное соединение лежней и нижней обвязки обеспечивает надёжность и долговечность всего строения.

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

• Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
• Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Вам будет интересно: Как самостоятельно составить смету на ремонт квартиры

Миф 9. Каркасный дом непредставителен на вид

С этим нельзя согласиться. Каркасный дом — это лишь технология возведения. А его внешний вид зависит от отделки и архитектурных качеств проекта. Отделку применяют такую же, как для домов из каменных материалов: штукатурку, покраску, вентилируемый фасад с применением сайдинга, блок-хауса и др. Возможна также облицовка стен кирпичом, а цоколя камнем (стены отделывать камнем все же не рекомендуется). В архитектурном отношении проект каркасного дома не отличается от проектов зданий из каменных материалов, и почти любой из них можно переработать для каркасных конструкций. Таким образом, каркасный дом может иметь вполне представительный вид.

Каркасный дом	Каркасный дом
Каркасный дом	Каркасный дом

Построенные по каркасной технологии дома могут выглядеть современно и представительно.

Почти нет ограничений и в дизайне интерьера: на гипсокартон можно нанести любую финишную отделку, кроме, разве что, тяжелых материалов, таких как камень. Однако у архитектуры каркасных зданий действительно есть особенности. Каркас позволяет без дополнительных конструктивных ухищрений создавать в интерьере большие открытые пространства, устраивать широкие окна, что даже при небольших площадях создает в доме ощущение простора. Представление о малобюджетном облике каркасного строения сложилось в связи с тем, что чаше всего их строят при необходимости сэкономить. Однако в зарубежной практике каркасные дома нередко относят к объектам современной, прогрессивной архитектуры: экологичной, экономичной и легкой.

Резюме: каркасный дом может выглядеть красиво и солидно.

Каркасный дом может выглядеть красиво и солидно

Особенности утепления

Особенности утепления

Утепление пристроя – один из важнейших факторов комфортного пребывания в нём в дальнейшем. По сути, все нюансы, касающиеся утепления каркасного пристроя полностью совпадают с особенностями утепления полноценных домов, построенных с использованием каркасной технологии. Для утепления можно применять самые разные материалы как традиционные, так и более современные: эковату, древесные опилки, базальтовые минеральные плиты, экструдированный пенополистирол и многое другое. С точки зрения скорости и простоты монтажных работ оптимальным выступает все же, пожалуй, минеральный плитный утеплитель. Такой утеплитель надо плотно укладывать между каркасными стойками в несколько слоёв, но без перегибов и пережимов, которые со временем могут привести к образованию «мостиков холода»

Важной особенностью в ходе работ выступает необходимость смещения стыков между плитами относительно друг друга в соседних слоях. Этот принцип должен соблюдаться не только при утеплении стен, но также потолка и пола

Миф 3. Все каркасные дома строят по одной технологии

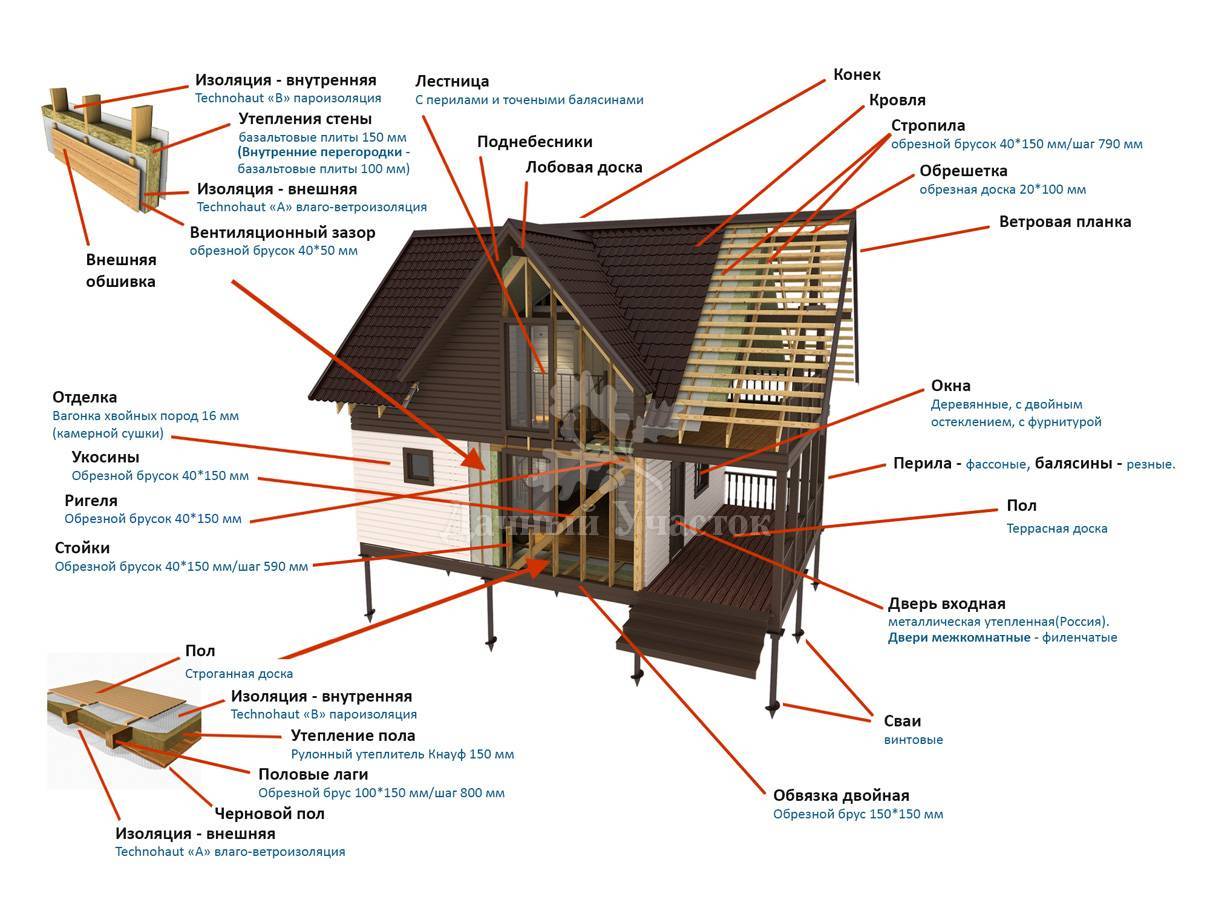

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

• дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
• дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
• каркасно-щитовые  дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
• дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Особенности покупки домокомплекта

Преимущества:

• Человеку приобретающему полный домокомплект выдают на руки все необходимые материалы, а так же документы и чертежи.
• Для защиты материала от дождя и снега, их привозят на территорию участка не сразу, а постепенно.
• Все чертежи достаточно понятны и просты.
• Во многих случаях в домокомплекты входят рекомендации, как лучше утеплить помещение.
• Проект для благоустройства кровельного покрытия.
• Схемы и чертежи для установки вентиляции, электричества, канализации и водопровода.
• Полный список дает возможность понять сколько средств уйдет на строительство данного дома.

Комплект чертежей и документов

Изучение данного документа доступно как профессиональным строителям, так и обычным людям без особых навыков и опыта. Так же если во время строительства появляются какие то вопросы, то ответы на них можно с легкостью найти в документах. Описано обеспечение ветро и влагоизоляции. Все условия стройки, принципы выбора окон, дверей и другого.

Комплектация

Покупателям предлагают множество видов строительства каркасного дома, как обыкновенных, стандартных так и на заказ, по индивидуальным предпочтения клиента. Но при всем многообразии существует вариант основной комплектации, в которое так же входит вариант самостоятельной постройки каркасного дома.

В нее входят:

• подробный план,
• предметы для пола, каркасного основания, стен и стоек,
• материал для крыши (стропил и доски),
• материалы для отделки пола, плинтуса и уголков,
• комплект окон и дверей,
• материалы для паро и гидроизолирования,
• утеплители.

Этапы самостоятельной планировки дома

• Определение количества человек, которые постоянно будут проживать в доме;
• Расчёт площади жилых комнат, исходя из принципа: 1 человек (1 супружеская пара) — 1 комната и определение помещений и мест общего пользования (кухня, гостиная, санузел, терраса);
• Определение помещений под хознужды и дополнительные пожелания хозяев (котельная, сушилка, гардеробная, кабинет, бильярдная, сауна);
• Знакомство с интерфейсом программы или проектировочного онлайн редактора;
• Задание количества помещений и их параметров в программу (площадь, толщина стен, высота потолков);
• Формирование планировки дома, путём компоновки помещений на чертеже с вычерчиванием окон, дверей, обозначением мест внутренних перегородок, чертежи лестниц;
• Если функциональность программы или редактора позволяет задание инженерных коммуникаций, необходимо ввести данные по ним и соотнести с расположением помещений на плане дома;
• Проведение необходимой коррекции, моделирование 3D-изображения, размещение предметов мебели и обстановки в 3D-модели.

Разумеется, каждая программа и интернет-редактор требуют изучения и освоения. В целом сделать планировку дома онлайн или в программе очень полезно для получения наглядного изображения, которое позволит легко и объективно оценить целесообразность и правильность распределения внутренней площади будущего дома.

Миф 6. Каркасный дом не экологичен

Большинство каркасных домов отвечают требованиям экологичности, и многие из них имеют соответствующие европейские сертификаты. Дерево или металл, из которых сделан каркас, относятся к наиболее экологичным из известных материалов. Каменная вата, которую, как правило, применяют в каркасных домах, позиционируется как нейтральный, не вредный для здоровья материал (хотя на этот счет есть различные мнения). Пенополистирол, использующийся в наиболее экономичных строениях, при температуре ниже 85 °С тоже не представляет опасности, кроме того, в стене он полностью изолирован от внутреннего пространства обшивками. Внутри стены обшивают ГКЛ, экологичность которых не вызывает сомнений, или ОСП, на 95 % состоящими из дерева (процент вредных связующих смол в них сведен до минимума). Изоляционные пленки в составе стены экологически нейтральны. Перекрытия в каркасных домах выполняют по деревянным балкам, перегородки — на основе деревянного каркаса.

Конечно, если  каркасный дом слишком дешевый, велика вероятность применения некачественных, опасных для здоровья материалов. Но такая опасность может возникнуть не только в строительстве каркасных домов. В любом случае если вы сомневаетесь в качестве комплектующих, требуйте подтверждающие их экологичность сертификаты и заключения СЭС.

Резюме: в составе конструкций качественного каркасного дома не должно быть материалов, которые вредят здоровью.
