Монитор/аудиотрубка и вызывная панель
Монитор видеодомофона может быть:
- Аналоговым, работающим с CVBS камерами и вызывными панелями. Несмотря на низкое качество картинки (но достаточное для распознавания гостя), это самый распространенный тип домофонии.
- Аналоговым HD, который, помимо CVBS, поддерживает также HD-TVI, HD-CVI и AHD камеры и вызывные панели. В данном случае разрешение видео может достигать 2 Мп (1080p). Это явно избыточно для целей домофонии, но при задаче записывать видео будет в самый раз.
- IP. Основной плюс – использование сетевых технологий для связи монитора с вызывной панелью, а значит – любые расстояния между ними. Различные удлинители, беспроводные точки, оптоволокно и интернет позволят подключить устройства хоть в километре друг от друга.
Что касается характеристик мониторов, то стоит обратить внимание на количество поддерживаемых вызывных панелей, камер видеонаблюдения, карты памяти, возможность установки нескольких мониторов в одной системе. Из дополнительного – возможность переадресации вызова на смартфон
Последнее доступно не только в IP домофонии, но и в аналоговой тоже. В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели.
По совместимости – к аналоговым и аналоговым HD мониторам зачастую можно подключить вызывные панели любого производителя, только проверяйте поддерживаемый монитором стандарт (CVBS, TVI, CVI, AHD) и разрешение. Тем не менее крайне рекомендую использовать оборудование одного производителя, т к периодически возникают проблемы с совместимостью – не открывает дверь, нет звука, не идет вызов. Или перед монтажом проверять оборудование на столе. В IP домофонии следует использовать оборудование только от одного производителя.
Что касается аудиодомофона, то тут стоит учитывать, что трубки могут быть для многоквартирных домофонов (координатные и цифровые), а могут быть для одноабонентских вызывных панелей. А еще могут быть трубки, которые подключаются к мониторам, рассмотренным выше. Так что перед покупкой или проконсультируйтесь с продавцом, или посмотрите в инструкции, с какой вызывной панелькой работает выбранная трубка.
Коммутатор (для IP домофонии)
Если планируется использовать IP домофонию и запитать все оборудование по PoE (передача питания по Ethernet), то обратите внимание на поддерживаемый монитором и вызывной панелью стандарт питания. Это может быть как 802.3af, применяемый практически во всех PoE коммутаторах, так и Passive PoE
Оборудование с последним типом питания работает только с коммутаторами того же производителя.
Замок и доводчик
Замки бывают двух типов – электромагнитные и электромеханические. Электромеханические открываются при краткосрочной подаче питания, а элетромагнитные наоборот – при снятии питания. Соответственно, если у Вас выключили свет, а источник бесперебойного питания не предусмотрен, то электромеханический замок останется в закрытом положении, а дверь с электромагнитным замком – откроется. Поэтому, в дополнение к электромагнитному замку, стоит установить еще и обычный, открывающийся с ключа замок.
Еще электромеханический замок можно открыть с помощью ключа, а для открытия электромагнитного нужно покупать считыватель и контроллер (или покупать вызывную панель, в которую данные элементы встроены).
Доводчик обязательно устанавливается на двери с электромагнитным замком и по желанию на двери с электромеханическим.

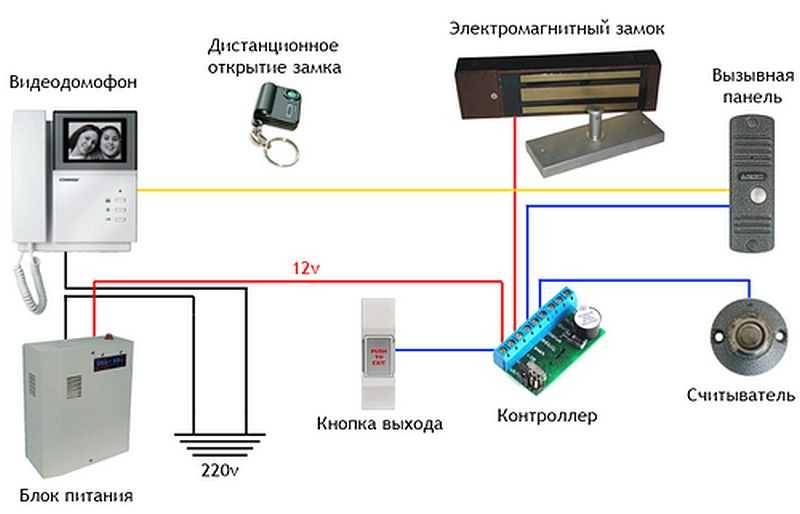

Контроллер и считыватель
Как уже было сказано выше – контроллер со считывателем обязательно нужен в системе с электромагнитным замком и по желанию – в системе с электромеханическим. Чаще всего устанавливают простые контроллеры, например, Z-5R. Иногда покупают вызывную панель, в которую встроен считыватель и контроллер. Так красивее и все в одном устройстве.
Блок питания
Последний элемент системы – блок питания. Используется для питания замка, контроллера и считывателя и подбирается исходя из их суммарного энергопотребления.
В случаях, когда контроллер и считыватель не используются, выбран электромеханический замок и у домофона есть функция подачи на него питания, блок питания можно не приобретать.
Поэтапное подключение
Монтаж домофона любого типа и сопровождающего оборудования начинается с определения точек подключения отдельных узлов и элементов аппаратуры.
- Рассчитывается длина кабеля, прибавляются допуски для удобного подключения.
- В стенах штробятся или прорезаются канавы для укладки сигнального и силового кабеля.
- Рекомендуется укладка в гофрированную трубу, если позволяет толщина стены. При прокладке через металлические конструкции используют пластмассовые трубки или шланги. Разрешено укладывать провод в пластиковый кабель-канал.
Далее устанавливает комплект связного оборудования. Сначала в дверь врезают электромеханический замок. В зависимости от материала (металл или дерево) используются столярные инструменты или сварка.
Следующий шаг – монтаж источников питания. Для квартиры готовый отдельный блок подключается к ближайшей электрической розетке. Для этого к наружным видеокамерам и панели вызова монтируется отдельный трансформатор, который устанавливают в распределительном электрощите подъезда. В своем доме он монтируется в защищенном от влаги месте, лучше – в отдельный короб с дверцей.
Если узлы комплекта связи требуют накладного монтажа, то их крепят шурупами, саморезами или дюбелями. При необходимости сначала сверлят отверстия под метизы. Соединение всех приборов в рабочую схему происходит на последнем этапе монтажа.
Монтаж и подключение связной аппаратуры
Для соединения всего оборудования в одну сеть коммутируют каждый домофонный элемент видео- и аудиосистемы, подсоединяют провода, закрепляют корпуса устройств на подготовленных и размеченных под метизы участках помещения. Затем проводится финишная отделка – замазываются штробы, поверхности стен отделываются декоративными материалами.
Аппаратура, установленная в ниши или в заранее выдолбленные или вырезанные углубления, прочно крепится, неровности замазываются раствором, устройства закрываются декоративными накладками или заделываются другим подходящим способом.
Последний шаг – пуско-наладочные работы. Вся аппаратура включается, проверяется правильность коммутирования набора номера, громкость и качество аудио- и видеосвязи.
Особенности подключения

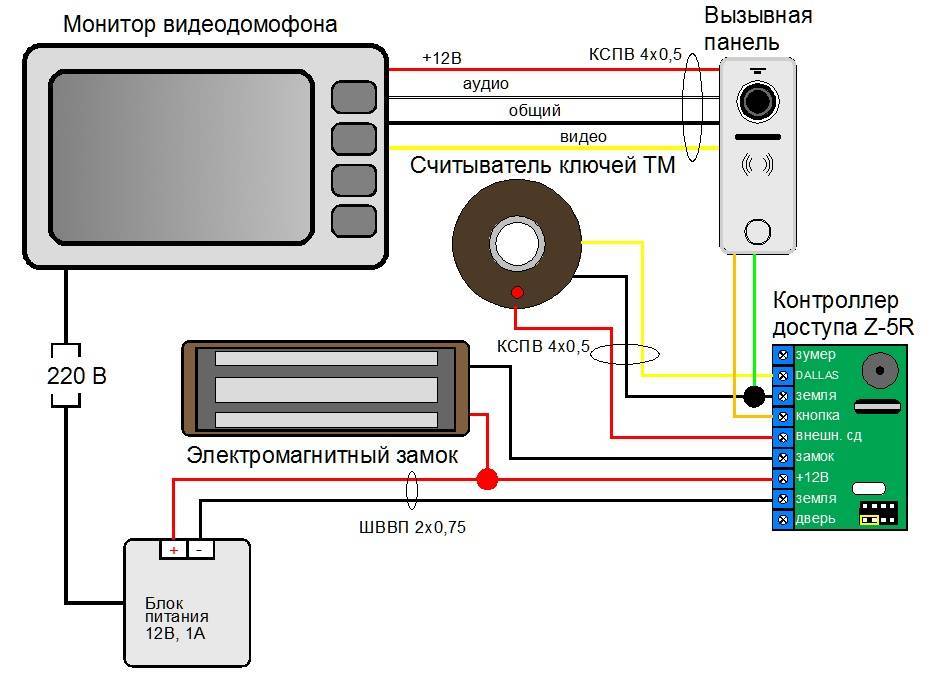

Схема подключения
Есть несколько особенностей подключения проводника для видеодомофона:
- Подсоединяют провода через клеммы с винтовым креплением.
- Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
- Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
- При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
- Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
- На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.
Основные соединения

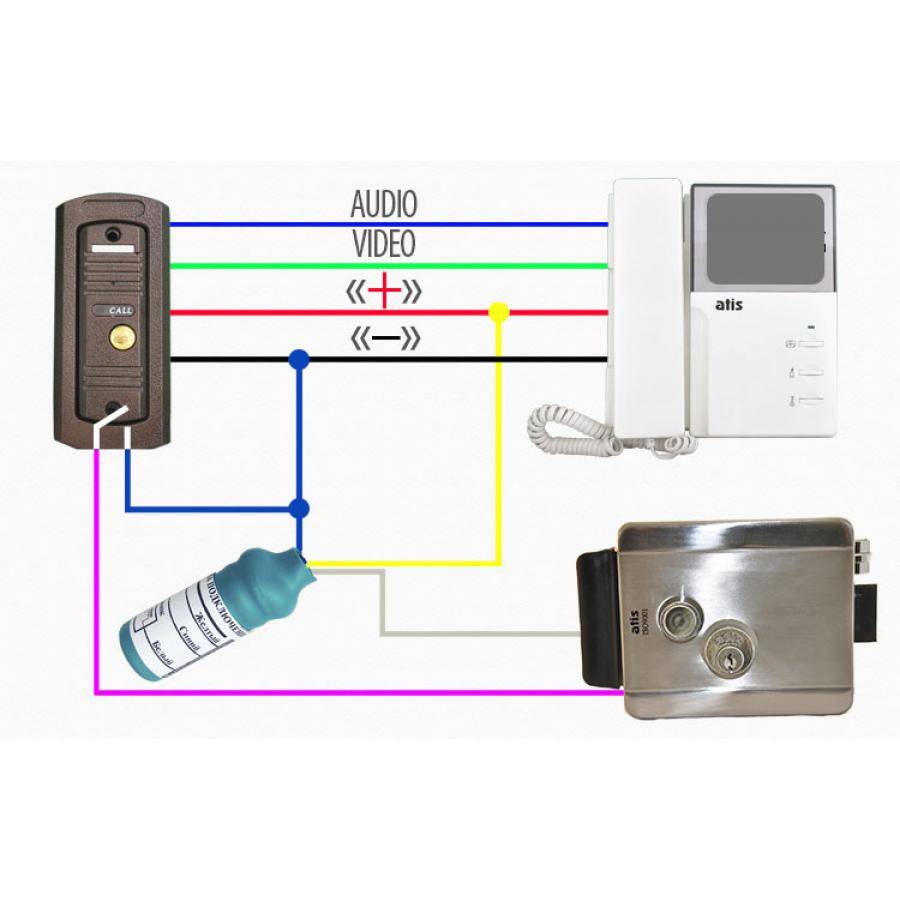

Рассмотрим подключение встраиваемого видеодомофона с электрозамком.

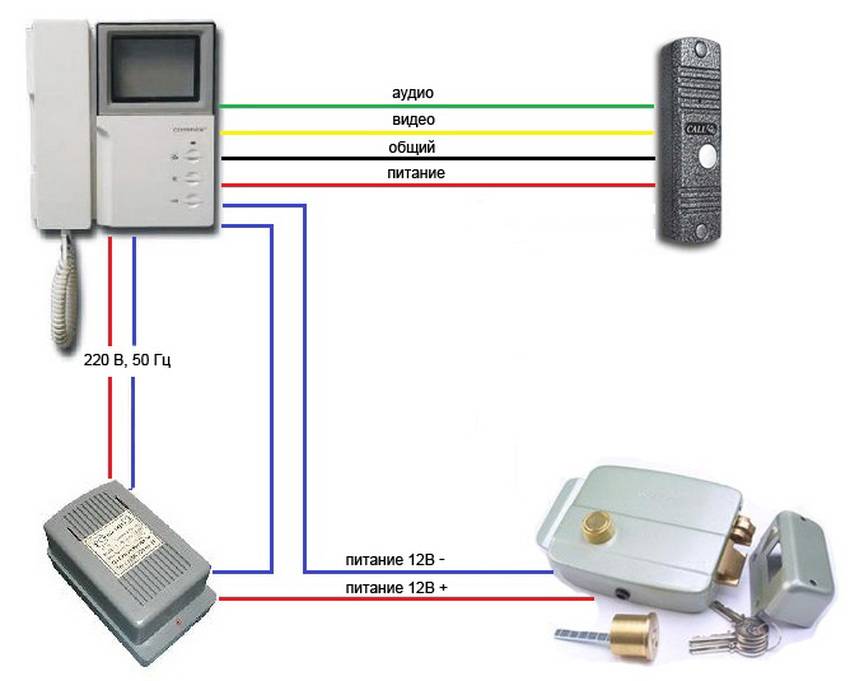

Видеодомофон подключается к вызывной панели четырьмя проводами: два провода подключения питания, кабеля подключения видеосигналов и аудио.
Для исключения перепутывания на клеммную панель видеодомофона, как правило, наносится цветовая и символьная маркировка.
Соединительные провода следует выбирать с аналогичной цветовой маркировкой для изоляционной оплётки.
Вызывная панель, кроме цветовых проводов подключения к видеодомофону, имеет также пару дополнительных проводов для подключения к электро или электромагнитному замку.

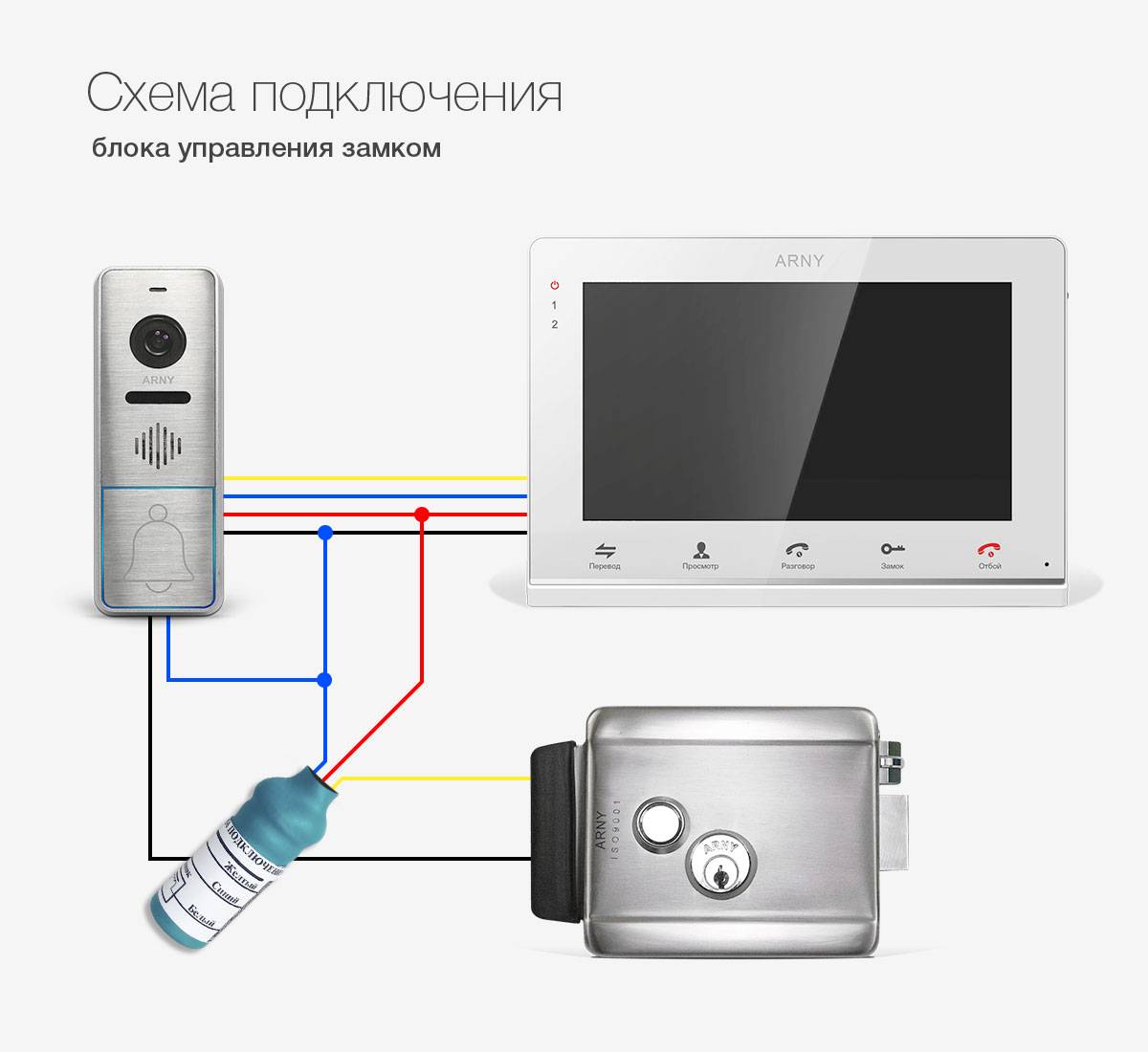

Электро или электромагнитный замок имеет всего два провода для подключения к источнику питания. Подключение питания на замок соответствует замкнутому состоянию замка, снятие питания – противоположному событию, т.е. открытому состоянию.
Электромагнитное реле имеет обмотку управления и контактную группу с перебрасываемым контактом. Обмотка управления реле питается от вызывной панели. Контактная группа подключает и снимает питание с электро (электромагнитного) замка посредством замыкания и размыкания перебрасываемого контакта.
Возможно применение автомобильных реле, имеющих съёмную контактную коробку.
Блок питания необходим для обеспечения включенного состояния электро (электромагнитного) замка.
Видеодомофоны для частного дома: комплектация и принцип работы
Стандартный видеодомофон, предназначенный для использования на территории частного дома, состоит из следующих элементов:
- базовый блок, который располагается внутри помещения и оснащен дисплеем;
- панель, которая устанавливается снаружи и в комплект которой входит видеокамера;
- электронный замок, который срабатывает в результате воздействия ключ-карты.
Один из видов комплектации видеодомофонов
Базовый блок обычно устанавливают на стене в прихожей или в любом другом помещении, из которого вы хотите иметь обзор. Многие предпочитают проводить установку устройства на кухне, утверждая, что так удобнее. Управление может осуществляться двумя различными способами: стандартными кнопками или при помощи сенсорной панели.
Что же касается таких составляющих как видеокамера и панель, то нужно понимать, что это два отдельных элемента, которые просто расположены в одном корпусе. Но нередко для того чтобы увеличить имеющийся обзор, подключают дополнительные камеры, расположенные в других местах, например, за воротами или просто на территории участка.
Базовый блок видеодомофона чаще всего устанавливают на стене в прихожей
Что же касается вызывной панели, то на ее поверхности располагается специальная система, которая отвечает за считывание цифрового кода, которым оснащена каждая ключ-карта. Рядом расположена кнопка вызова и динамик для гостей дома
Чрезвычайно важно, чтобы на линзе камеры, а также на всем наружном блоке имелось антивандальное покрытие
Разновидности электронных замков для видеодомофонов
Перед тем как купить комплект видеодомофона, необходимо обратить внимание на то, какой вид электронного замка предусмотрен в данном случае. Существует всего два варианта:
электромагнитный замок, который состоит из металлической пластины и сердечника
В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;
электромагнитный замок, который состоит из металлической пластины и сердечника. В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;
Дверной блок видеодомофона предназначен для наблюдения за входной зоной
электромеханический замок – немного иная конструкция, которая оснащена ригелями. Такая конструкция позволяет осуществлять открывание двери при помощи обычного ключа. При этом замок отлично функционировать не только при отсутствии питания, но даже в том случае, если была нарушена работа блока бесперебойного питания.
Стоит отметить, что когда речь идет об установке видеодомофона в частном доме, пользователи чаще отдают предпочтение моделям с электромеханическим замком. Благодаря отсутствию необходимости устанавливать источник дополнительного питания, а также более высокому уровню надежности, этот вариант занимает лидирующую позицию. Электромагнитные системы чаще приобретаются для установки в многоквартирных домах, где вопрос о повышенном уровне безопасности стоит не так остро, а открывание двери производится в разы чаще.
Настройка ПО
У большинства производителей программное обеспечение для видеонаблюдения отличается не только от конкурентов, но и у различных модельных рядов.
Однако существуют настройки наиболее распространённых функций, которые есть у каждого изделия:
- изменение языка интерфейса;
- настройка времени и даты устройства – чтобы имеет представление, когда были сделаны записи о вызовах;
- настройка режима ожидания – через какое время после вызова начнётся запись;
- настройка качества записи – параметры видео или фото изображения, для оптимизации занимаемого места в блоке памяти;
- оптимизация места в блоке памяти – определяет по каким критериям удалять устаревшую информацию.
Конечно, у современных моделей существует гораздо больше функций, начиная от автоматизации записи по детектору движения и заканчивая рассылкой тревожных SMS. Но данные настройки индивидуальны для каждой модели.
Конструкция
На рынке доступны различные модели домофонов. Самыми простыми являются аналоговые системы. Преимуществом этого решения является относительно низкая стоимость установки. Однако из-за большого количества кабелей они особенно рекомендуется для монтажа в односемейных домах, где обычно находится один унифон (наушник).
Их недостатком является низкий комфорт использования и прерывание работы, когда телефон неправильно установлен. Вот почему большинство, заинтересованных в идее входа в телефон, принимают решение о цифровой системе. Он состоит из центрального блока и микрофонов, оборудованных декодерами, на которых открывается код доступа, который открывает ворота или дверь.
Цифровая система может быть подключена к телефонной системе и мониторингу. Существуют также смешанные системы – аналого-цифровые, в которых унифоны подключены к цифровому домофону. Дверь можно открыть с помощью кода или кодовой карты.
Радиоуправляемые системы
Наиболее удобными являются радиоуправляемые системы. Их большим преимуществом является возможность открывать дверь с помощью специального пульта дистанционного управления из любой части дома, диапазон действия 400 м, есть возможность использовать несколько наушников для управления входом.
Видеофон – это особый вариант интеркомов, дополнительно оборудованных камерой. Помимо прослушивания, человек также может наблюдать за вызывающим абонентом. Камера расположена в кассетной дощечке, а в унифоне установлен специальный монитор. После нажатия кнопки на дверной станции камера автоматически включается. Дополнительной функцией видеофона является возможность записи изображений вдали от дома.
Базовые элементы
вызывная панель видеодомофона
uniphone – телефон – он выглядит как телефон, но не имеет циферблата; uniphone позволяет связаться с человеком у двери или ворот; имеет кнопку для открытия электрического замка;
домофон – он установлен вне дома у входа или забора; имеет кнопки или визитные карточки, необходимые для вызова нужного человека; внутри кассеты есть громкоговоритель и микрофон; можно вставить кассету, поместив ее в стену или на стену; он обычно выполнен из алюминия, стали или латуни;
блок питания для входного телефона – он соединяет все элементы системы; напряжение питания 12 В;
кассета с электронной системой – усилитель отвечает за соответствующий громкость голоса, акустический генератор активирует электромагнитный замок при нажатии кнопки вызова;
электрический замок (электропривод) – помещается в дверную раму или ворот;
провода – соединительные элементы домофона; воздуховоды должны быть надлежащим образом изолированы и должны иметь соответствующее поперечное сечение; телемеханические или телекоммуникационные кабели являются наиболее подходящими для этой цели.
Подключение
Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:
- К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
- Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
- Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
- После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.
Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.
Что делать, если отключили домофон Факториал, Eltis от сети питания:
- Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку; Фото — маркировка проводов при подключении
- После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
- Обязательно следите за полярностью;
- При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.
Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

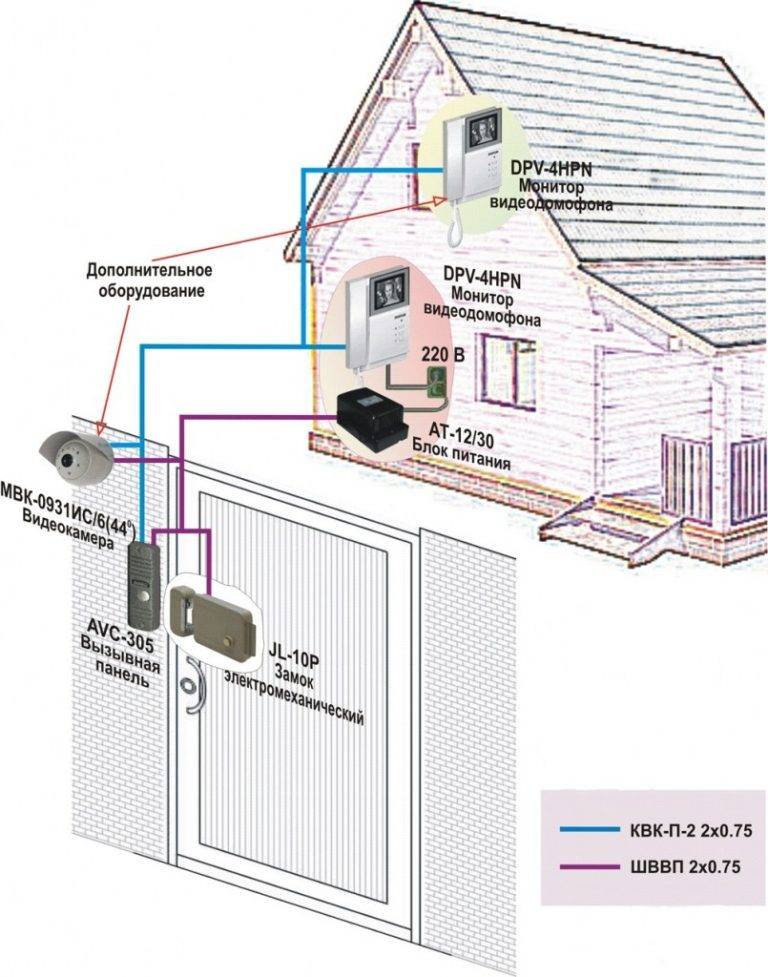

Как смонтировать домофон в частном доме?
Основными элементами системы доступа являются:
- вызывное устройство;
- запирающий замок (системы с электрозамком или с магнитным замком);
- переговорная трубка (либо видеодомофон);
- блок питания.
Вспомогательная часть – это соединительные кабели и провода.
Сперва давайте разберемся с установкой основных частей системы, а потом перейдем к монтажу и подключению проводов. Чтобы понимать, о чем дальше будет идти речь, обратимся к наглядной схеме домофона в частном доме:
Разберем для начала установку его элементов внутри помещения. А именно разговорной трубки (№1) и блока питания (№2).
- Блок питания обеспечивает постоянным напряжением другие элементы системы. Он может устанавливаться рядом с разговорной трубкой или возле распределительного электрощита. Подключение производится посредством обыкновенной вилки в розетку 220 В. От него питается вызывное устройство и электромеханический замок домофона.
- Трубка монтируется в удобном месте. Местом для установки обычно является стена у входной двери. Прикладываем ее к стене и намечаем точки для отверстий. В готовые отверстия забиваем дюбеля. Теперь домофон можно надежно закрепить саморезами. Подключение трубки домофона производится согласно с приведенной ниже схемой:
Из нее ясно, что переговорное устройство подсоединяется двумя проводами. В качестве соединительного кабеля можно использовать телефонный двухжильный провод или витую пару.
На этом работы по установке оборудования внутри помещения окончены – переходим на улицу. Здесь нам предстоит монтаж электрозамка и вызывного устройства.
Вызывное устройство крепится у входа на участок. Но будет неправильным установить его непосредственно на калитку, так как это сопряжено с обустройством дополнительной гибкой связи, что влечет за собой снижение надежности и повышение износа соединяющих проводов. Поэтому следует производить его установку и подключение на заборе либо на столбике у входа. Прикручиваем вызывную панель таким же образом, как и трубку – саморезами. Например – так:
В жизни выглядеть это будет вот так:
В частном доме в качестве запорного устройства применяется электромеханический замок. Он устанавливается на одной из «жесткостей» конструкции входной калитки, а ответная часть на раме. Подключение не составит особых проблем, так как к нему подводится двухжильный кабель и садиться на маркированные клеммы. По конструкции забора и калитки провод укладывается в пластмассовых каналах, а место перехода гибкой связи укладывается в гофре.
Несколько слов о подключении. Монтировать провода гораздо проще, если об установке системы известно ещё на стадии проектирования. Тогда все линии управления и питания аккуратно прячутся внутрь стен, не нарушая эстетичности вида помещения. В противном случае, дабы не штробить стены, кабель прячется в кабель-каналы.
На видео ниже наглядно предоставляется порядок работа по установке и подключению домофонной системы в частном доме:
Особенности кабеля
Кабель подбирают в зависимости от типа домофона и места монтажа Любой провод состоит из 2 элементов:
- Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
- Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.
Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.
Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.
Пошаговая инструкция
- Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
- Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
- Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).
- В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.
Схема подключения вызывной панели
Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.
Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.
Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.
Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:
Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.
Провода, подписанные как “замок”, подключаете в любой последовательности.
Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:
Ошибка №5Старайтесь здесь избегать скруток, с последующим применением изоленты.
Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.
Монтаж кабеля для видеодомофона
Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.
Как правило, она ставится со стороны замка, а не со стороны петель калитки.
