Схема подключения люстры с пультом управления

Выбор люстры

Комбинированная люстра со светодиодной подсветкой Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк

Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная

Встраиваемая

Накладная

Люстра с пультом управления: определение, классификация и нюансы выбора

Люстра с пультом управления – это потолочный осветительный прибор, выполняющий функции обычной люстры, но поддерживающий опцию удаленного управления посредством применения специального пульта. Такая люстра может быть установлена в любом помещении, однако чаще всего ее приобретают для монтажа в залах, гостиных, спальнях и детских комнатах.

Главное достоинство люстр с пультом управления – удобство контроля показателей освещения, в том числе простая настройка параметров под определенные события или настроение. Недостаток – цена. Она заметно выше, чем у светильников без пульта. Однако такой расклад объясняется сложностью конструкции люстры с пультом ДУ.

Люстры потолочные с пультом управления классифицируют по нескольким признакам:

1. Количество источников света. Первый вариант – только один источник освещения. Это может быть одна лампа или группа ламп, работающих синхронно. Второй вариант – наличие двух и более источников. Речь о люстрах с обособленными рожками и ярусами. Сюда же относится популярное решение с основным освещением и вспомогательной подсветкой. Во всех этих случаях источники можно включать как по отдельности, так и вместе – на усмотрение владельца светильника.
2. Тип источников света. По этому параметру потолочные люстры с пультом управления делятся на два вида. Первый – светодиодные, второй – комбинированные (помимо светодиодов присутствуют галогенные лампы). Справедливости ради отметим, что смешанные люстры встречаются довольно редко. Светодиодное освещение намного эффективнее, а потому популярнее.
3. Функционал. Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.

Дополнительно потолочные люстры с пультом управления делят на группы по особенностям конструкции источников освещения. Для одних люстр нужно покупать светодиодные лампочки, в других – светодиоды уже являются элементом конструкции. Во втором случае изделия можно условно назвать одноразовыми, однако ресурс установленных светодиодов составляет 20-36 тысяч часов, поэтому менять упомянутые люстры приходится нечасто (в среднем раз в 7-12 лет). Посмотреть на варианты исполнения обоих типов изделий можно в недавно опубликованном рейтинге люстр 2020 года.

При выборе люстры с пультом управления желательно учесть вышеприведенные нюансы (определиться с количеством, типом и особенностями источников освещения) и лишь затем подбирать оптимальную модель изделия с учетом дизайна и технических характеристик. В качестве подсказки можно использовать статью «Как выбрать люстру HIPER». Приведенная инструкция актуальна для всех люстр – независимо от их типов и производителей.

Распространенные проблемы, неисправности и пути их устранения

Причины некорректной работы пульта ДУ — от севших батареек до выхода из строя элементов блока питания или программной платы. Покупатели сталкиваются с такими проблемами: люстра не реагирует на команды пульта и при этом нормально работает от стандартного выключателя, осветительный прибор вовсе не работает или включаются только некоторые лампочки. Далее будет рассмотрено, почему отказывается работать пульт дистанционного управления от люстры и что можно сделать.

Не включается люстра с пульта

Если пульт ДУ внезапно перестал работать, нужно проверить батарейки и заменить их. Также надо проверить состояние кнопок пульта, возможно, их надо очистить от пыли и других загрязнений. Еще одна причина того, что светодиодная люстра не реагирует на команды, заключается в выходе из строя реле управления и необходимости его замены. Работоспособность детали проверяют мультиметром.

Если люстра не реагирует на команды пульта ДУ, в первую очередь надо проверить состояние батареек

Лампы в люстре работают частично

Что делать, если включаются не все лампы? В галогенных светильниках нужно найти перегоревшие лампочки и заменить их. В светодиодной подсветке придется менять все диоды сразу. Также можно попытаться найти неработающую светодиодную лампу. Если все галогенные и светодиодные элементы исправны, причина поломки может скрываться в питающем трансформаторе. Устройство проверяют мультиметром, может потребоваться замена на аналогичную модель.

Если в галогенной люстре светятся не все лампочки, необходимо найти перегоревшие и заменить их

Лампы светят, если светильник пошевелить

Если люстра не загорается от настенного выключателя и пульта ДУ, а только после шевеления – причину нужно искать в слабых контактах. Проверяют контакты, расположенные в месте соединения осветительного прибора с питающим кабелем. Для ремонта люстру надо снять, а контакты зачистить. Затем ее устанавливают на прежнее место.

Светильник совсем не работает

Если светильник сломался и не реагирует на команды, поиск причин неисправности начинают с проверки напряжения в сети. Для этого используют вольтметр или мультиметр. Затем следует проверить, не произошло ли короткое замыкание между фазными и нулевыми контактами. Если все в порядке – возможно, вышел из строя контроллер, расположенный в блоке управления. При обращении к электрику замена деталей займет 15-30 минут.

Люстра самопроизвольно включается

Частое самопроизвольное включение связано с неисправным контроллером. Проблема решается путем его замены. Желательно также проверить надежность соединения проводов.

Если люстра щелкает, но при этом не загорается – вышел из строя блок питания ламп. Работоспособность блока проверяют мультиметром, в норме на входе должно быть напряжение 220 В. Отсутствие тока говорит о необходимости замены деталей.

Как выявить неисправности люстры и провести ремонтные работы можно посмотреть в следующем видео

Светодиодная люстра с пультом управления. Диагностика и ремонт

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные ).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Может, это тоже будет интересно?

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Рассмотрим каждую часть по отдельности.

Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

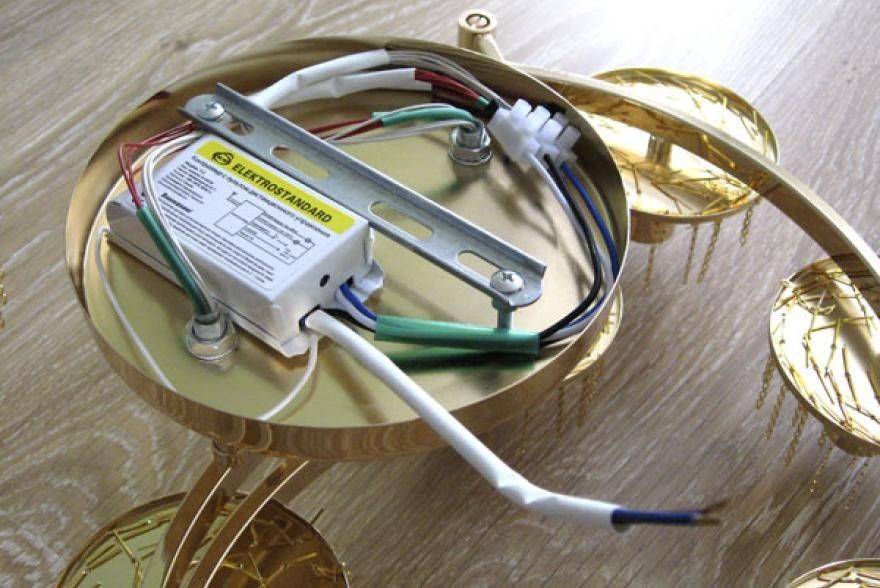

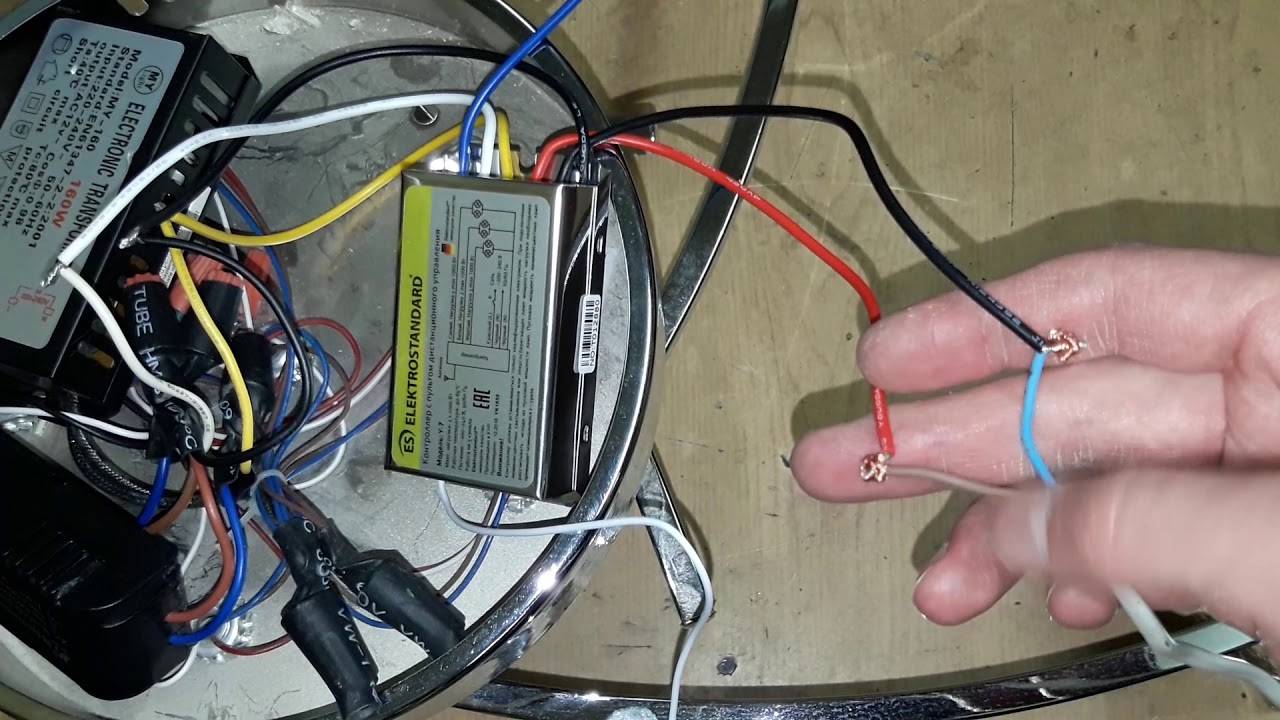

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов — ноль, фаза 1, фаза 2. Две фазы — в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

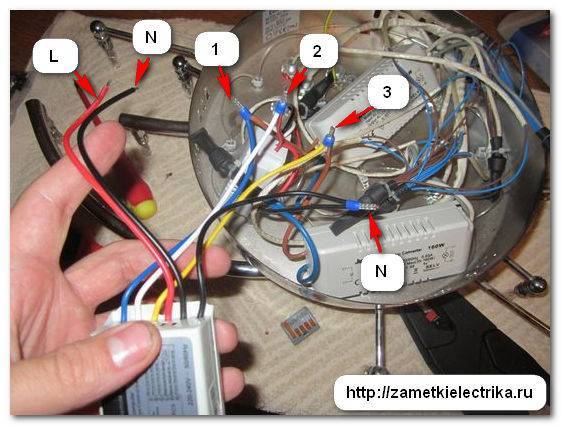

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом на СамЭлектрике в этой статье. А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.

В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться «лицевая» часть люстры, надо выставить «на земле». Не забудьте, что если кронштейн при крепеже изогнется, болты «уйдут», и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

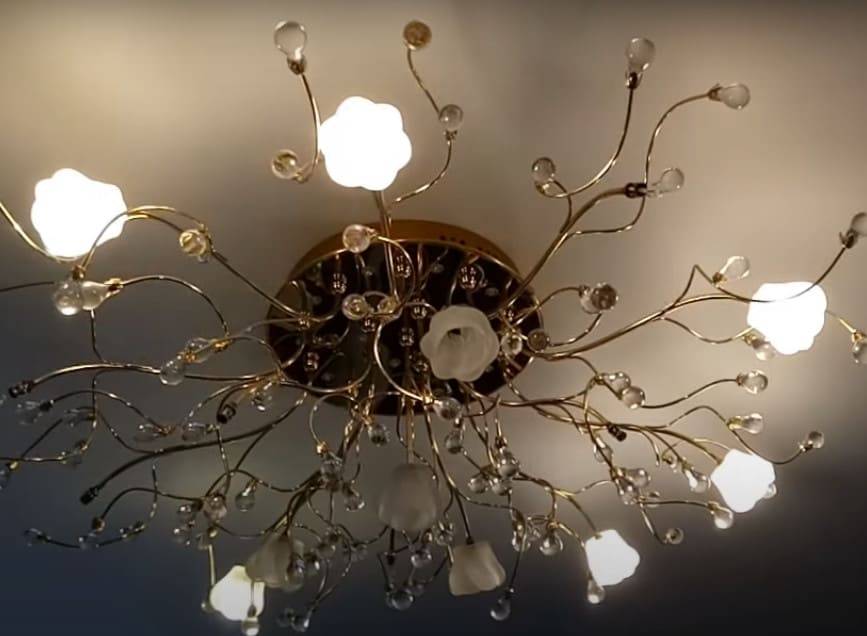

Та же люстра, в другом ракурсе изображена в начале статьи.

Ваш дом и светодиодные светильники

Преимущества

• Низкий уровень энергопотребления. Светодиодные накладные светильники потребляют в десять раз меньше, чем лампы накаливания, и в три раза меньше, чем люминесцентные модели. Что дает возможность экономить средства на электроэнергии.
• Срок службы сто тысяч часов. Или это можно перевести в 11 лет непрерывный службы. Поэтому они практически не требуют замены.
• Не содержат ртуть. Что является экологически безопасным продуктом.

Еще одним достоинством является то, что светодиодные накладные светильники легко монтируются. Их можно установить в любой вид потолка, чего нельзя сделать со встраиваемыми моделями. Их можно сделать только при глобальном ремонте.

Отрицательные моменты

Как и в случае с любыми другими вещами, есть и обратная сторона медали у светодиодных накладных светильников.

• Высокая цена. Основной недостаток. Светодиодные светильники стоят дороже в 6-8 раз, чем люминесцентные модели.
• «Деградация». Если модель имеет бюджетную стоимость, то через 3-5 лет, интенсивность освещения падает. При условии того, что окупаемость за использования данной модели светильника окупиться только через пять лет, недостаток получается существенный.

Исходя из всего этого, можно сделать вывод, что преимущества и недостатки данных светильников стоят на равных чашах весов. Поэтому делая выбор, четко взвесьте все за и против.

Ремонт потолочной люстры с ДПУ своими руками

Люстра перестала включаться – такая неприятность может возникнуть, даже если вы купили самую дорогую люстру, от известнейшего производителя, вопрос только , когда это случится. Если светильник не включается, а гарантийный срок еще не закончился, то неисправность устранят в сервисном центре бесплатно. Когда же гарантийный талон уже использовать нельзя, придется ремонтировать люстру своими руками.

Причины неисправности

Причинами отказов в работе люстры, могут быть:

• в пульте сели батарейки;
• сгорели лампы;
• не подается питание на люстру по самым разным причинам – сгорел трансформатор, вышел со строя контроллер, перегорел патрон.

Когда сбои появляются из-за неисправности контроллера, то не будет гореть люстра полностью, а если темной остается какая-то одна ее часть, то придется разбираться с группами освещения по отдельности. Иногда достаточно просто поменять пульт ДУ.

Что делать, если включаются не все режимы

Бывает, один режим, при включении потолочной люстры, работает нормально, а при переключении на другие наблюдается мерцание и треск. Чтобы выяснить причину, отключите контроллер и проверьте поочередно питающие блоки. С этой целью входные клеммы блоков подключите к питанию напрямую, если одна группа не работает, то переключите питание на вторую, а дальше на другие.

Если при исключенном контроллере люстра работает нормально, то причина в нем, а если нет, то блоки неисправны, придется покупать новые.

 Неисправен контроллер

Если оказалось, что в лампе поломан контроллер, то его меняют, однако, стоит это очень даже недешево. Можно поменять схему подключения так, что контроллер окажется исключенным из цепи, а управление люстрой примет на себя обычный выключатель.

По большому счете приемник действует, как выключатель с двумя клавишами, служащими для включения разных групп освещения посредством радиосигнала, отправляемого пультом управления.

К контроллеру проведены 2 питающих провода – фаза и ноль. Нулевой провод подключен к нолям ламп, включенных через питающие блоки, а фазный на их фазы. Чтобы не менять неисправный приемник, подключаем потолочную люстру по такой схеме:

Схема подключения потолочной люстры с двумя выходами без контроллера

Когда вы подключите свою люстру по этой схеме, то, конечно, пульт ДУ работать не будет, так что, если хотите сохранить удобства – приобретайте новый контроллер или попытайтесь отремонтировать старый. Если поломка не очень серьезная, то починить его вам удастся. Порядок следующий:

Снимаем люстру.
Защищаем 2 вывода контроллера и подключаем к ним щупы мультиметра;
Проверяем, проходит ли напряжение через приемник. При включении прибор должен показать 220 В, Если этого не происходит – причина точно в контроллере.
Открываем корпус приемника и если нет следов горения, проверяем конденсаторы. Емкость меньше 1 мкФ указывает на то, что причина кроется здесь. Выход простой – просто меняем неисправный конденсатор.

Вся последовательность ремонта подробно изложена в видео:

Совет: Если вы купили новый контроллер заодно с пультом ДУ, а цвет проводов не

Этот контроллер имеет 3 вывода. Схема на коробке. Будьте внимательны при подключении

соответствует схеме, посмотрите, нет ли надписей в местах, где провода выходят из корпуса. При отсутствии каких-либо пояснений в инструкции и на самой схеме, вернитесь с покупкой в магазин – пусть или разъяснят, или заменят.

За люстрами потолочными с дистанционным пультом управления будущее, т.к. они функциональны, надежны и просто красивы.
