Собираем откидные гаражные ворота своими руками? Технология процесса и пошаговая инструкция – Обзор

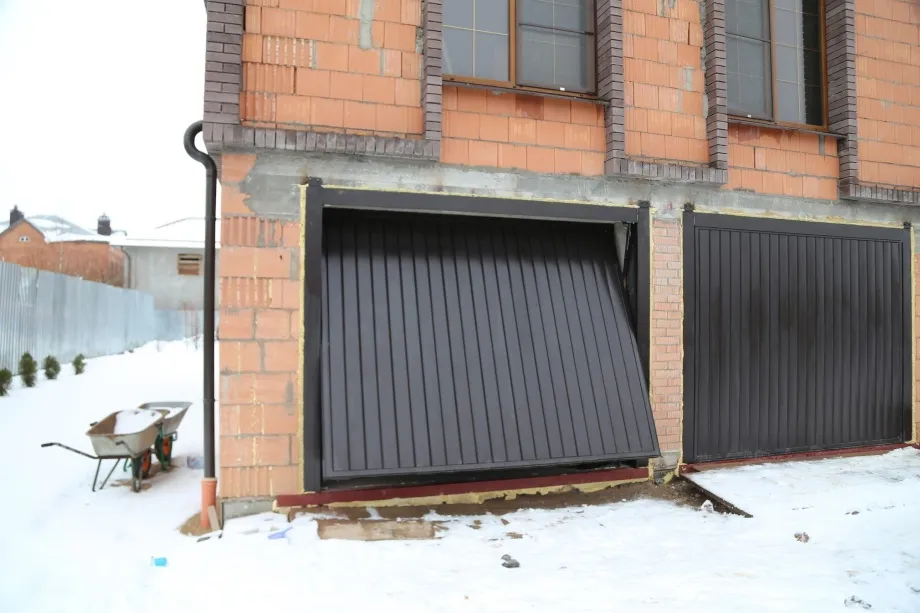

Монтаж откидных ворот своими руками

Прежде чем начать установку ворот, необходимо предварительно собрать конструкцию. Фиксированный каркас с прикрепленными уголками, кладут на ровный пол. Сверху помещают панель, которую перед этим соорудили при помощи сварки, в том положении, которое предусмотрено для нее конструктивными особенностями, а именно – как она будет располагаться при закрытых воротах поворотно откатных гаражных. Чтобы соединить два элемента ворот, понадобится воспользоваться сварочным аппаратом, и к профилю наверху присоединить кронштейны на роликах или подшипниках.

1. На прикрепленные панели к фиксированной к каркасу шпильке, устанавливают ролик в виде борозд. Г-подобные кронштейны крепят к нижней планке панели. К ним будут потом закреплять трос подъемника ворот опоры.
2. Следующим этапом идет установка фиксированного каркаса у входа в гараж с использованием болтов анкерного типа к стенам помещения. Места установки крепежных элементов заливают бетоном и покрывают штукатуркой. Прежде чем каркас будет закреплен, необходимо позаботиться о выравнивании его позиции строго по уровню. После этого, делают деталь в виде буквы «П», при помощи которой концы уголков крепят к потолку.
3. На последнем этапе монтажа мобильной панели в каркас нужно пропустить тросы от низлежащих кронштейнов через ролики-борозды с боков фиксированного каркаса. Уровень высоты подвеса подбирают таким образом, чтобы грузики не опускались к полу в открытом состоянии.
4. Конструкционные особенности поворотно-откидных ворот позволяют смастерить их абсолютно любых, пригодных для этой цели, материалов. После того как будет осуществлена настройка функционирования механизма подъема створки по всему периметру панели крепят мягкие резиновые уплотнители, а после этого утепляют. Внизу панели фиксируют скобы для дальнейшей установки замка навесного типа. Срок эксплуатации откидных ворот составляет около 10 – 12 лет, без необходимости проведения ремонтных работ.
5. Одним из главных преимуществ откидных ворот является экономия пространства в гараже, особенно, когда помещение небольших размеров. Следует учесть тот факт, что в закрытом состоянии мобильное полотно должно плотно прислоняться к проему, без зазоров. Это необходимо для сохранения тепла в помещении.
6. Если вы решили заняться изготовлением гаражных ворот самостоятельно, на помощь придут различные интернет ресурсы, на которых можно найти готовые чертежи конструкции. Кроме того, по желанию, вы можете собственноручно начертить эскиз откидных ворот, обустроив все по своему усмотрению.
7. В качестве материала для откидных ворот можно приобрести панели из пластика или профнастил. Фиксирование полотен происходит при помощи саморезов. При необходимости полотна можно утеплить изнутри, к примеру, пенопластом.

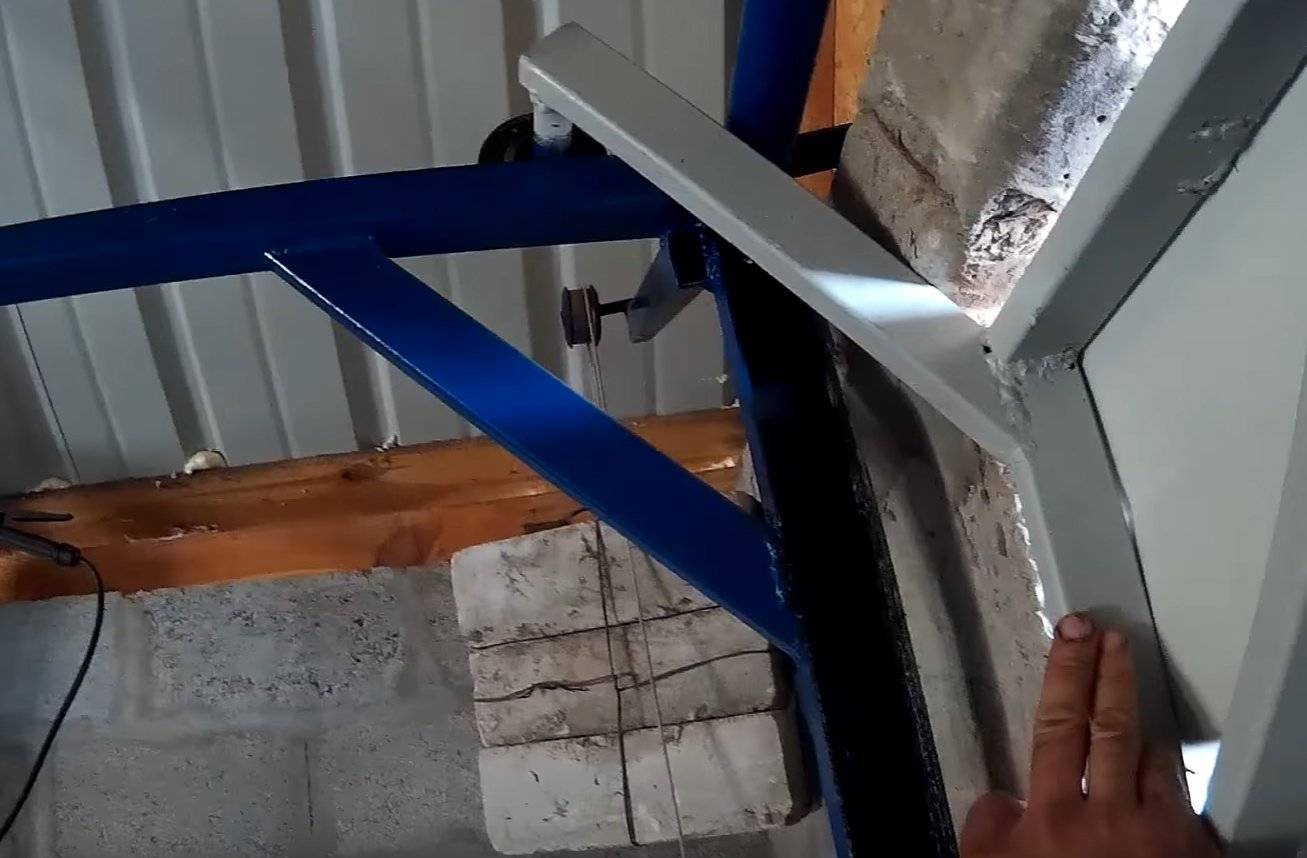

Установка противовеса позволит воротам оставаться в поднятом положении и не опускаться

Очень важно выбрать тот, который будет иметь больший вес

Чтобы рассчитать необходимые габариты противовеса, воспользуйтесь следующим методом:

• Подвесьте обыкновенного ведро и наполните его тяжелыми предметами.
• Регулируя груз, определите необходимый вес.

Таким образом, противовесом может стать емкость заполненная грузом, и подвешенная на трос.

Положение откидных гаражных ворот должно быть вертикальным. Чтобы определить ровность установки, воспользуйтесь уровнем. Верхние направляющие располагаются параллельно полу, в противном случае при открывании будет образовываться угол, не дающий завершить маневр. Подгонку положения направляющих совершают до момента достижения плавного, беспрепятственного движения.

Направляющие для движения роликов, необходимо периодически чистить от загрязнений, покрывать антикоррозийными средствами и смазывать. Работу по нанесению смазки необходимо осуществлять аккуратно, следить за тем, чтобы средство наносилось по минимуму. Лучшим смазочным веществом считается жидкость WD. В ее составе присутствует минеральное масло и растворитель. Для уплотнителей из резины подходят средства на основе силикона.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

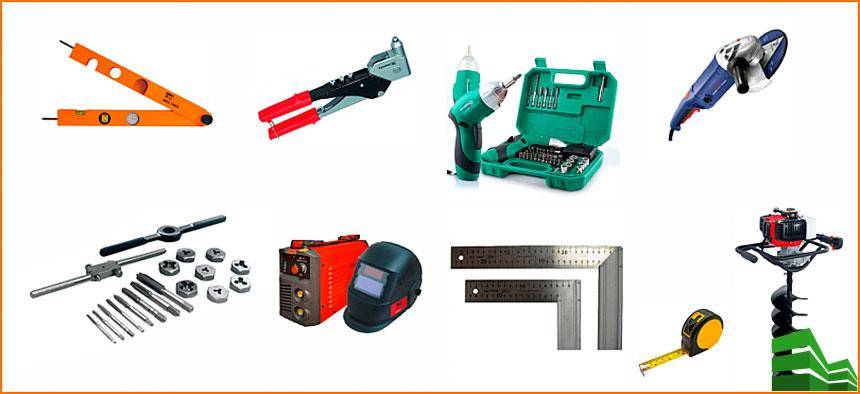

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

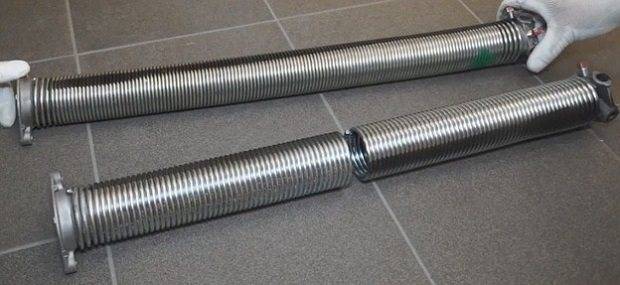

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

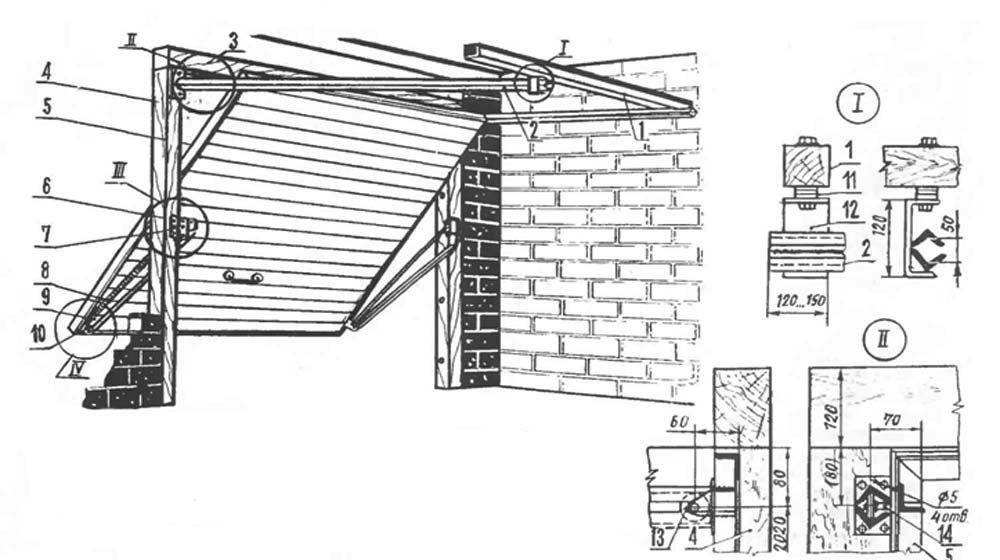

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Плюсы и минусы подъемных систем

Хозяева выбирают подъемные конструкции благодаря следующим достоинствам:

• Не нужно выделять место для открывания ворот; в открытом виде они не загромождают пространство (как например, распашные).
• Система подходит для использования не только в одинарном, но и в двойном гараже. Ее можно сделать автоматической, если дополнить электроприводом.
• Конструкцию несложно дополнить защитой от взлома.
• Полотно можно декорировать любым подходящим материалом и утеплить для создания комфортных условий зимой.
• Самодельные подъемные ворота в гараж помогут сэкономить семейный бюджет.

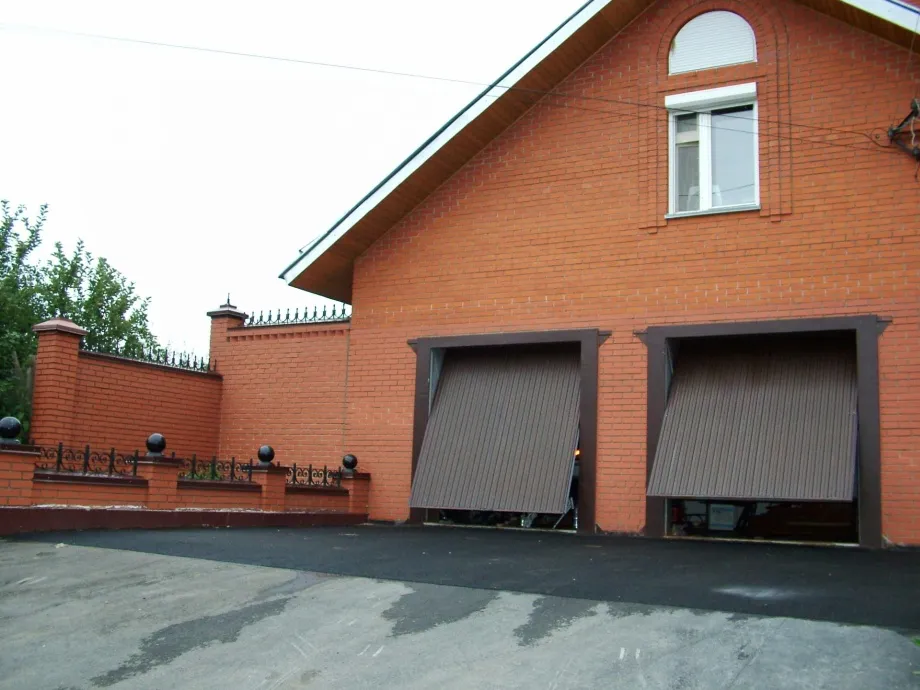

Удобное решение для двойного гаража

Недостатки проистекают из особенностей подъемно-поворотной конструкции, и имеют следующий вид:

• Монтаж системы возможен только в проем строго прямоугольной формы.
• В открытом положении створка ворот «съедает» до 20 см высоты проема.
• Поврежденное полотно придется заменять целиком, в отличие от секционной конструкции, где меняют только поврежденную панель.
• Если вы собираетесь утеплять ворота, учитываете нагрузку утеплителя на механизм. Пружинной системе, рассчитанной на определенный вес, может понадобиться монтаж противовесов.
• Если воротная система обладает значительным весом, могут возникнуть сложности с монтажом, а затем и с эксплуатацией. Для безопасности особенно важна надежность рамы.

Утепление гаража влияет на комфорт в доме

Причина популярности ворот

Дешевизна материала, легкость конструкции, простота в монтаже и удобство в использовании – это существенные преимущества откидных гаражных ворот. Миносом является то, что данную систему допустимо использовать не в каждом помещении гаража. Минимальным требованием для реализации плана установки ворот, является наличие свободного пространства в потолочной части.

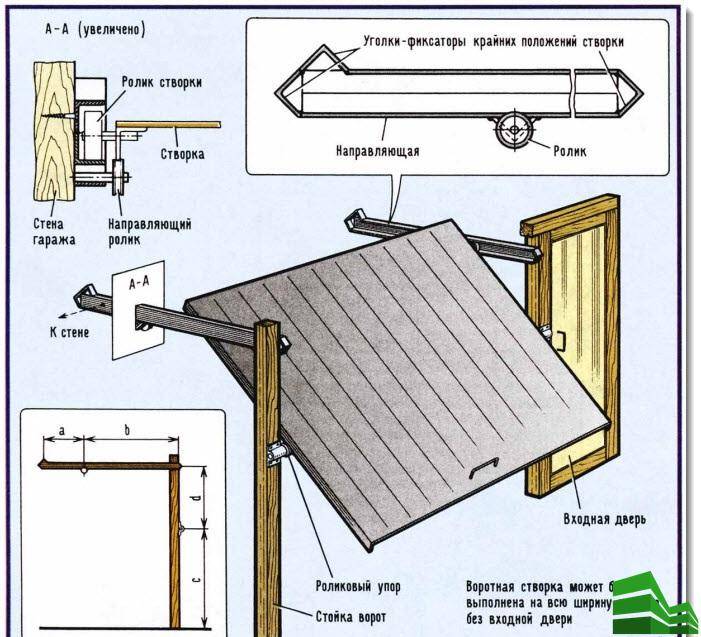

Конструкция

Конструкция ворот состоит из двух рам:

• Панели, которая закрывает дверной проем;
• Каркаса с металлическими уголками, служащими в качестве направляющих.

В момент открытия, откидная верхняя часть ворот за счет подвижного механизма отклоняется вверх, затем двигается по направляющим до упора, пока целиком не окажется на двух металлических швеллерах. Нижняя часть панели поднимается и крепится в верхнем положении.

При подъеме щита или панели подъемно-откидных ворот используется система противовесов, которая крепится на тросах. Следует помнить, чем тяжелее панель ворот, тем больше масса самой системы противовесов.

Сама конструкция откидных ворот изготавливается из следующих материалов:

• стальной уголок;
• швеллер;
• полотно ворот;
• рама;
• подъемный механизм с противовесом.

Перед тем как начинать работы

…необходимо произвести замеры дверного проема, затем из швеллера сварить каркас. Вместо швеллера можно использовать деревянные балки (две вертикальные и одна горизонтальная), которые крепятся между собой пластинами из металла. Низ каркаса нужно будет углубить на 2-3 сантиметра в пол.

К верхней части каркаса приваривают горизонтальные металлические уголки с размером полки не меньше 40 – 50 мм. Ввиду того, что длина уголков должна составлять более двух метров, сварочные работы по изготовлению гаражных ворот необходимо проводить до установки в дверной проем.

Кроме этого, к верхней части каркаса необходимо произвести установку по одной шпильке с роликовым механизмом. Данное действие нужно для применения в дальнейшем системы противовесов на тросах. Диаметр каждой шпильки должен быть 30 – 50 мм.

Пристальное внимание уделяют составлению главной части откидных ворот для гаража – панели. Конструкция детали являет собой трубчатый каркас, также возможно использование профиля из металла в виде трубы, к которому сварочным методом крепят к кронштейнам вверху и внизу

Прежде чем заняться этой работой, нужно сделать разметку труб или профиля, а затем закрепить в соответствии размерам фиксированного каркаса. Основным правилом изготовления самодельных откидных ворот для гаража является применение сварочного аппарата за три подхода. Делается это для того, чтобы избежать деформации конструкции в момент большого нагрева.

Первым делом, фрагменты металлической трубы раскладывают на ровной поверхности и соединяют при помощи точечной сварки. Второй этап соединения элементов предусматривает сварку рамы с лицевой стороны, а по прошествии 30 минут – с изнаночной. Проверьте ровность рамы с использованием строительного уровня. При обнаружении изъянов, каркас нужно будет подправить при помощи молота и паяльника.

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Изготовление подъемно-поворотных ворот

Для выполнения работ понадобятся:

• Бруски деревянные.
• Металлические пластины.
• Профильный уголок.
• Полозья.
• Направляющие.
• Кронштейны.
• Полотно.
• Для утепления ворот — пенопласт или другие материалы.

Порядок проведение монтажных работ:

• Выполняются подготовительные работы в гараже, которые заключаются в оформлении проема. Покрытие пола можно выполнить после калибровки механизма.
• Изготавливается каркасная рама из трех брусков, скрепленных между собой металлическими уголками или пластинами. Два из них укладываются продольно, а один поперечно.
• Рама приставляется к проему, и выполняются точные замеры.
• Подготовленная коробка закрепляется анкерами к стенам.

Устройство подъемных ворот

• Отмечаются места под установку элементов соединяющих полозья и стены.
• В этих точках сверлятся отверстия.

• После выравнивания и укрепления рамы, все щели, при их наличии, заполняются монтажной пеной.
• Изготавливается каркас для полотна ворот.
• Зашивается каркас деревом.
• Монтируются направляющие профили.
• Устанавливается собранное полотно.
• Конструкция соединяется с рычагами и пружинами.
• Для предохранения устройства от коррозии, попадания в узлы осадков или различных предметов, от возможных механических повреждений, кромки створки закрываются металлической полосой.
• Чтобы не разрушалась монтажная пена, и в гараже не было сквозняков, все стыки рамы и стен оштукатуриваются и зашиваются накладками.

Несколько советов по установке подъемно-поворотных ворот:

• Для обеспечения минимального трения при перемещении створки, шарнирные системы следует монтировать сразу.
• При установке направляющих элементов необходимо учитывать, чтобы они размещались строго горизонтально, что предотвратит заклинивание ворот.
• Выравнивание направляющих можно выполнять установкой шайб.
• Для безопасности работы системы на короб монтируются страховочные опоры.
• Подъемно поворотные механизмы ворот регулируются с помощью натяжения пружины, что позволит створке в любом положении устойчиво держаться.
• Для регулировки натяжения пружины, следует использовать натяжные гайки.

Подробно об изготовлении и монтаже гаражных ворот любой конструкции из дерева показывает видео.

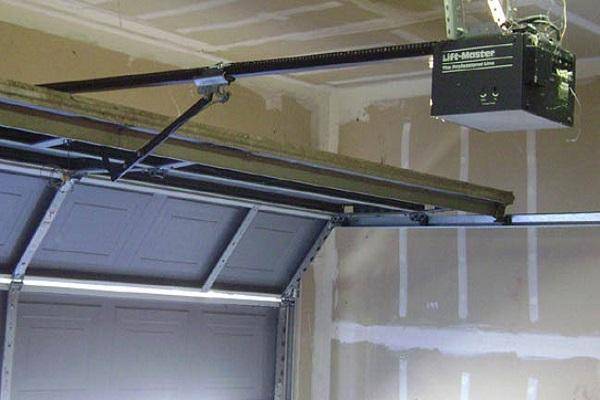

Выбор привода

Собрать гаражные ворота проще, если предварительно определить совокупность механизмов для приведения в действие створки. Привод превращает один вид энергии в другой, передает ее исполнительной группе.

Разновидности используемых приводов:

• Система противовесов. Схему редко устанавливают в частных гаражах, больше применяют на промышленных ангарах, складах. Система подходит для подъема тяжелых и громоздких полотен. К низу створки крепят трос, дальше его тянут сквозь механический блок. Пакет монтируют на потолке, ближе к другой стене. В этой области навешивают противовес по массе больше веса створки. При открывании полотна груз снижается, при закрытии — поднимается.
• Шарнирно-рычажный (рычажно-пружинный). Привод такого типа ставят в частных гаражах или ракушках. Конструкция включает рычаги, ролики, пружины. Профили для перемещения шарниров крепят на потолке и по бокам проема. Внизу полотна ставят пружины, рычаги, а систему роликов размещают вверху. Привод фиксируют к потолку, при этом контролируют вертикальность и горизонтальность профилей и натяжение троса.

Оборудование должно быть удобным, отличаться количеством процессов в соответствии с требованиями. Излишние функции, которыми снабжают привод некоторые производители, иногда просто не нужны. Они перегружают систему, требуют настроек по сложной инструкции.

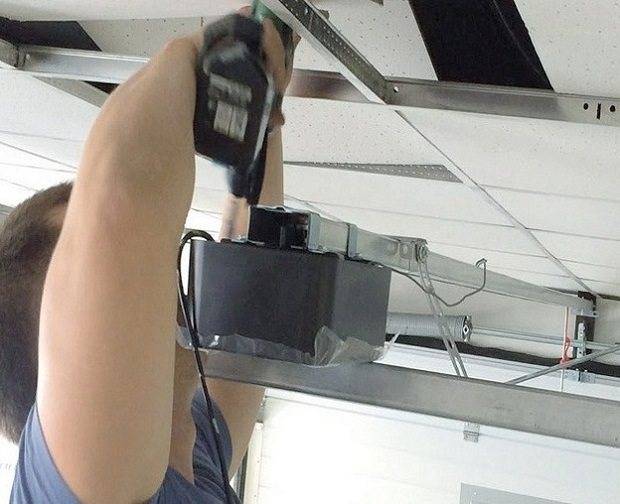

Этап 1. Подготовка оборудования

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

• лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
• электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
• перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
• отвертка;
• плоскогубцы;
• кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

Сооружаем складные ворота для гаража своими руками

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

• для дерева — ножовку, электролобзик, шуруповерт, лак;
• для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
• набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
• плоскогубцы, кусачки;
• молоток, крепеж;
• инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность

Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах

На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами

Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Сборка подъемно-поворотной конструкции – воплощаем проект в жизнь

Коробка ворот собирается из двух вертикальных деревянных брусков требуемых размеров и одного поперечного элемента. Эти части соединяются между собой металлическими пластинами либо уголками (второй вариант предпочтительнее). Затем действуйте по такой инструкции для обустройства гаражного входа:

1. Нижнюю часть полотна заглубите в напольное основание гаража (в бетонную стяжку) на 2 см, после чего закрепите конструкцию при помощи штырей в проеме.
2. Выполните сборку рамы, произведите ее обшивку профлистом.
3. Из уголка сделайте опору. В одной полке изделия просверлите три отверстия (они будут использоваться для монтажа кронштейна), в другой – одно отверстие (для крепления к стойкам).
4. Используя швеллерный кронштейн, сделайте пружинную опору. Соедините стальной пластинкой пружину и кронштейн. Выгните крайние витки пружинки (у вас должны получиться своеобразные зацепы). Подсоедините к ним металлический пруток, который станет выполнять функцию контроллера натяжения.
5. Сделайте шарнирный (нижний) угол. Высверлите в уголке 8,5-миллиметровое отверстие, приварите к опорной раме это изделие. Затем устанавливайте рычаг для подъема ворот. К его торцу приварите стальную пластину.
6. Изготовьте рельс (соедините уголки сваркой), прикрепите его к подготовленной ранее пластине одним концом. Ко второму торцу, отступив от него где-то на 0,15 м, приварите кусок швеллера. Последний соедините болтом с брусом на потолке.

Теперь нужно установить на конструкцию резиновую окантовку. Если есть желание, дополнительно наклейте накладки-компенсаторы. Они увеличат устойчивость складной конструкции. Вам осталось лишь качественно закрепить полотно в коробке. Ворота готовы! Вы сможете пользоваться ими на протяжении 10–12 лет без необходимости проведения каких-либо ремонтных работ.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

• пружин;
• роликов;
• рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Достоинства и недостатки

Ворота подъемные имеют ряд важных достоинств:

• полотно является цельным, поэтому отличается высокой прочностью, надежно защищая имущество от взлома, проникновения злоумышленников;
• материал отличается стойкостью к воздействию коррозии, негативным факторам со стороны атмосферных явлений (при условии, когда во время изготовления были соблюдены все технологические особенности);
• группа не требует наличия площади для открывания створок;
• возможна облицовка с использованием разных отделочных материалов, декорирование с применением панелей, вставок;
• плоскость ворот разрешено утеплять при помощи панелей из пенополистирола;
• открытие створки может производиться ручным или автоматическим способом;
• подходит для установки в гаражах, где ставят одну или две машины.

Недостатки такой системы связаны лишь с конструктивными особенностями ворот:

возможность проведения самостоятельных монтажных работ только тогда, когда проем имеет строгую прямоугольную форму;
уменьшение высоты проема (при открытом состоянии) до 20 см;
при наличии цельного полотна, нельзя проводить ремонтные работы только на поврежденных участках. Здесь замене подлежит все полотно;
возможны трудности с установкой утеплителя, потому что ворота имеют пружинный механизм, что может выдерживать определенный вес. Иногда ситуация требует монтажа противовесов;
существует вероятность возникновения щелей между рамой и полотном

Проблема исправляется резиновым уплотнителем, хотя специалисты рекомендуют монтировать такие системы там, где нет постоянного отопления;
большой вес устройства тоже доставляет определенные неудобства: чтобы выбранная система отвечала высоким требованиям безопасности, нужно уделить внимание надежности рамы.

Секционные автоматические ворота

Такой вариант также часто используется и для заезда на придомовой участок, и для гаража.

Створка здесь одна, но она состоит из подвижных горизонтальных секций на подвижных сочленениях, что обеспечивает створке гибкость. Двигаясь на роликах по направляющим, все полотно уходит вверх, собираясь под потолком.

Работа всех створок облегчается за счет пружин: торсионными или пружинами растяжения. Подбираются они индивидуально для каждой конструкции исходя из ее веса.

Такую систему можно использовать как в ручном режиме так и с автоматическим приводом.

Достоинства

1. Универсальность. Можно подобрать под любой существующий проем.
2. Безопасность. Есть защита от обрыва привода и падения всей створки.
3. Привлекательный дизайн. Можно подобрать любую расцветку и фактуру.
4. Практичность. При соблюдении технологии при монтаже, срок эксплуатации без поломок доходит до 20 лет.
5. Простота конструкции. А с дополнительным электроприводом еще и комфорт.

Автоматика для секционных ворот

Если принято решение организовать гаражные ворота своими руками с автоматическим открыванием/закрыванием необходимо учесть следующее:

1. Не только размер, но и вес конструкции. От этого зависит как передаточное число вращения, так и мощность двигателя.
2. Дополнительные опции — фотоэлементы, антенны на пульт управления.
3. Резервное переключение на ручное управление.
4. Страну производства. Понятно стремление сэкономить, но желательно отдать предпочтение известным и проверенным брендам.

Стандартно весь комплект автоматики состоит из:

1. Электромеханического привода с самоблокирующим редуктором.
2. Направляющей рейки.
3. Электронного блока управления.

Также дополнительно комплектуется:

• Фотоэлементами;
• Датчиками движения;
• Осветительными приборами и так далее.

Современный рынок Европы и Китая предлагает широкий выбор автоматики для секционных ворот.

Основные типы приводов для секционных ворот

Для секционных ворот есть несколько типов приводов

Навальный привод

Такие системы устанавливаются при условии высокой интенсивности использования устройством. Обладают большим запасом по мощности.

Рекомендуется к установке на промышленных предприятиях. Автоматика дублируется ручным приводом — цепным механизмом.

Потолочный привод

Рекомендован к установке на индивидуальные автоматические ворота для гаража.

Мощность такого механизма достаточна для домашнего гаража и гораздо проще в использовании. Ценовой сегмент существенно ниже навальных приводов. Само устройство монтируется на потолке по центру помещения. Дверное полотно приводится в движение мотором с металлическим тросом. Также есть возможность продублировать ручным приводом.

Настройка систем автоматики

После того как ворота для гаража своими руками и система автоматики установлены требуется комплекс мероприятий по дополнительной настройке.

Обычно требуется отрегулировать натяжение тросов и торсионные пружины. Но эти работы требуется выполнить тщательно, не допуская перекосов секций.

Грамотно установленная система обладает такими признаками как:

• откликается на команды с пульта;
• нет признаков неполного подъема полотна или наоборот частичного опускания;
• нет неравномерности перемещения в пазах:
• нет посторонних звуков при работе механизма.

Все эти мероприятия по регулировке реально проделать самостоятельно своими руками.

Такие системы удобны, внешне привлекательны и набирают популярность в нашей стране.
