Водосток из пластиковых бутылок своими руками
Еще одним вариантом водостока – из пластиковых бутылок. Это звучит интересно и интригующе, ведь таким способом можно хорошо сэкономить. Стоит разобраться, какая тара будет актуальна в работе:
- бутылки должны быть одного размера и формы (цвет тоже лучше взять одинаковый);
- обязательно подберите только ровные бутылки.
Далее соберите следующие инструменты:
- для того, чтобы разрезать бутылки- нож или ножницы;
- степлер, чтобы соединять необходимые элементы;
- проволока, выступающая в роли крепления желоба;
- шило/паяльник, для того, чтобы делать отверстия.
На самом деле, создать самостоятельно такую систему не сложно, главное правильно рассчитать размеры и составить правильную схему.
Сама работа осуществляется в два этапа:
- собирают и закрепляют на самой крыше жёлоб;
- собирают трубы.
Начните собирать желоб. Для этого вы срезаете дно бутылки и ее горлышко, у вас получится цилиндр, после чего разрежьте его на две ровные части (вдоль). Когда вы соберёте нужное количество бутылок, необходимо начать сбор. Стоит понимать, что детали нужно соединять только внахлест шириной 1.5 см.
Система, которая имеет вертикальное положение, тоже делается из труб – срезать дно и горлышко так, чтобы бутылка была слегка заужена. Просто вставляете одну бутылку в другую. Логично, что воронка тоже делается из бутылки пластиковой, а точнее из ее горлышка.

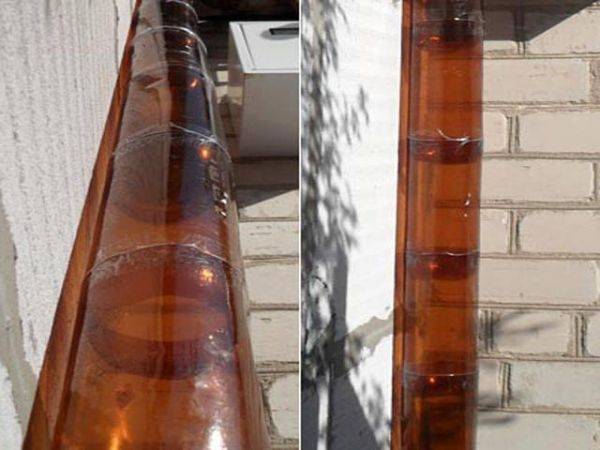

Водосток из пластиковых бутылок
Схема монтажа
Преимуществом такого водостока – это дешевизна, но минус в том, что такая система не прослужит вам больше одного года. Многие дачники предпочитают такие системы, так как они вполне надежно справляются со своими задачами.
Устройство водосточной канализации
Желоба для монтажа водостоков с крыши своими руками – чаще всего открытые сверху элементы разной формы:
- Эллиптические.
- Квадратные.
- Трапециевидные.
- Полукруглые или в виде полумесяца.
Из канализационных труб получатся желоба полукруглой формы
Конструкция монтируется по всему периметру крыши с небольшим наклоном. На верхней точке нужна заглушка для защиты от переливаемой воды, которая должна направляться по желобам в воронку ливнеприемника, ведущего в дренажную канавку. Помимо труб, для изготовления желобов понадобятся:
- заглушки;
- воронки;
- поворотные углы;
- соединительные муфты и фитинги.
Для формирования сложных огибающих участков фасада используются угловые элементы на 90°, 120° и 135°. По углам вода из желобов стекает в трубы через воронки, внизу вода сливается в дренажную канаву. Желоба и другие конструктивные элементы крепятся к крыше и фасаду специальными кронштейнами в форме полукруга. Но их можно изготовить из металла в виде крюков. Также понадобятся:
- капельники (предотвращающие скопление воды под кровлей);
- ливнеприемники (соединение желобов и труб с ливневой канализацией);
- корзинки и сетки (защита от засорения труб растительным мусором).
Необходимый инструмент для резки и монтажа:
- вальцовочный инструмент;
- молотки;
- ножницы для резки по металлу;
- приспособления для разметки;
- болгарка.
Для монтажа понадобятся дополнительные элементы — отводы, уголки, заглушки, крепления
Конструкция

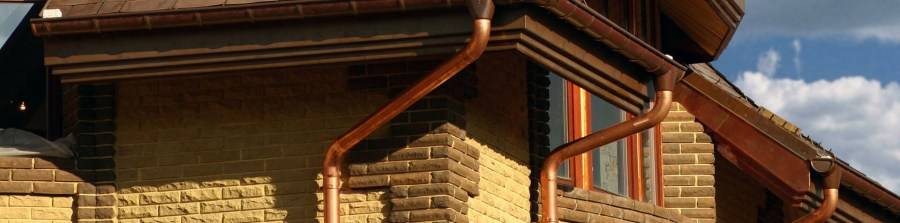

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

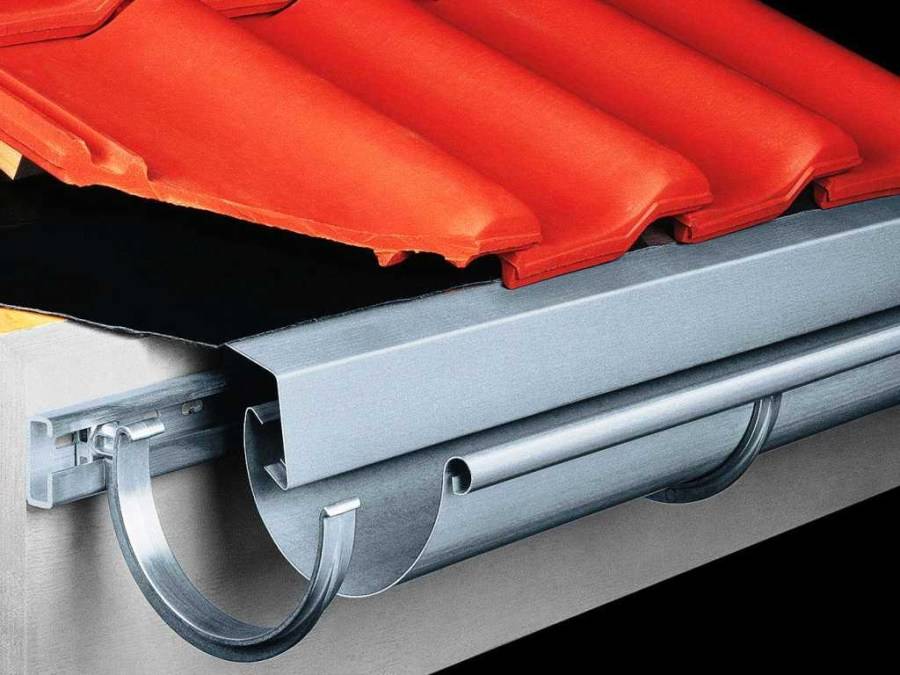

Конструкция внешней системы водостока крыши
- Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
- Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
- Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
- Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

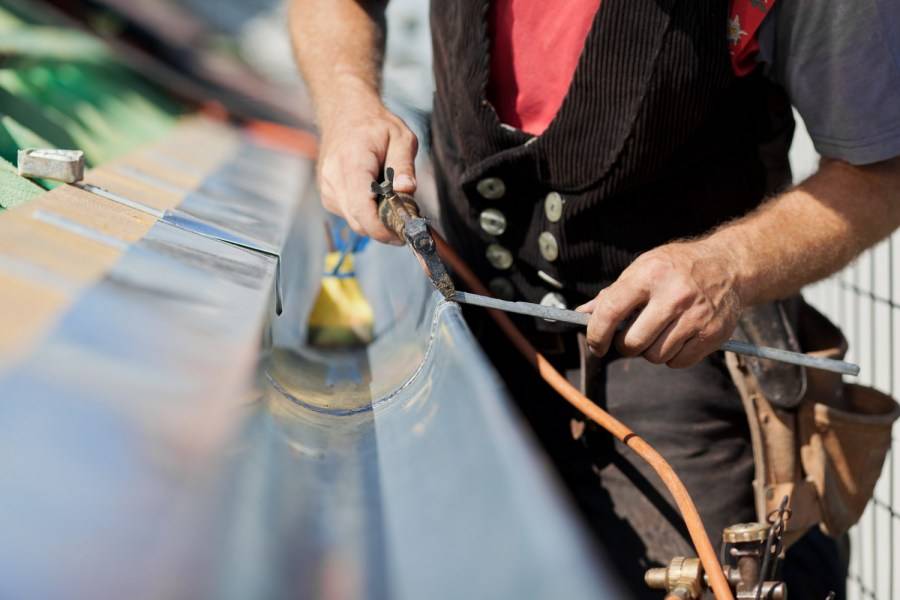

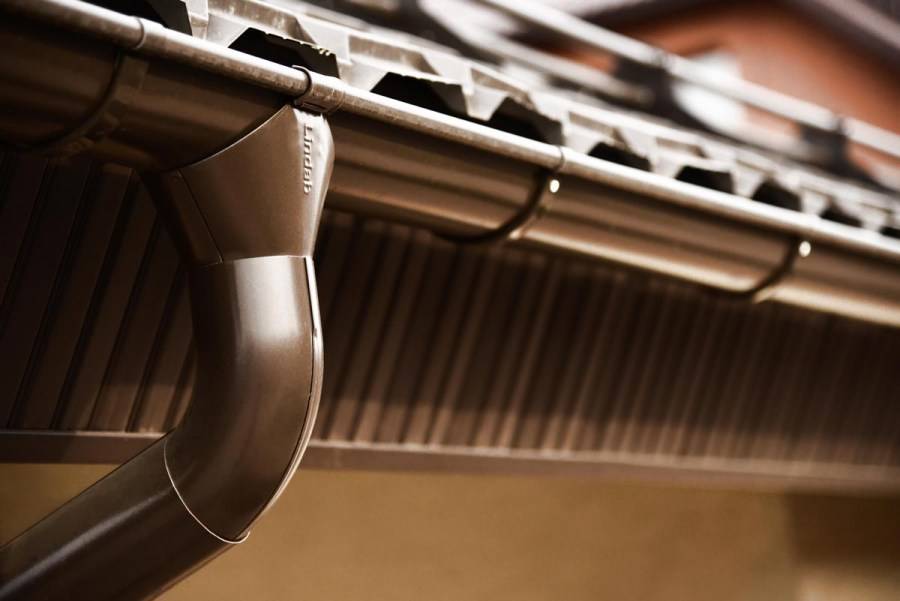

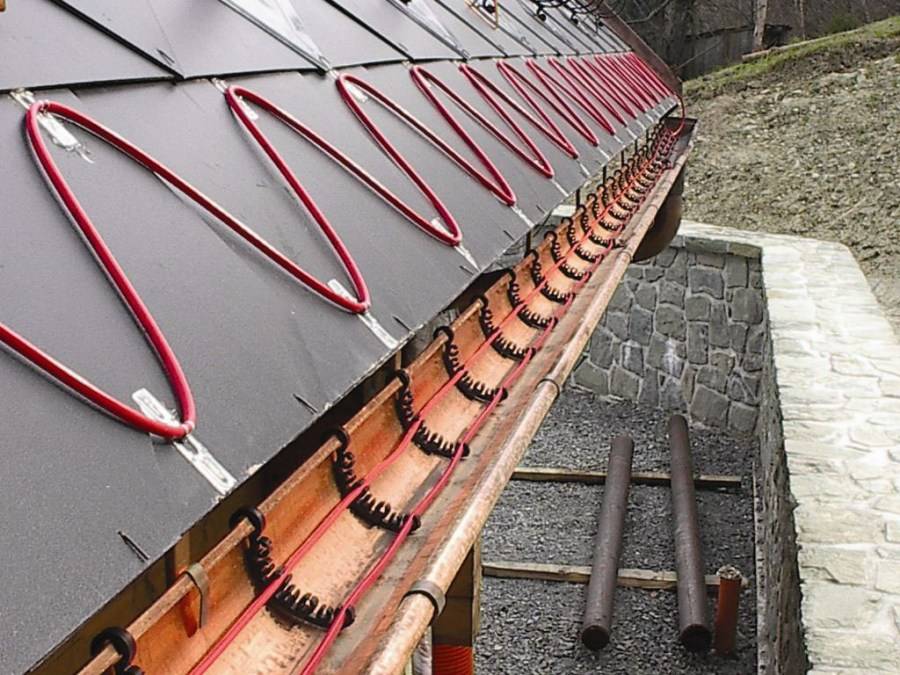

Металлические водостоки
Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:
- Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
- Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.
- Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
- Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

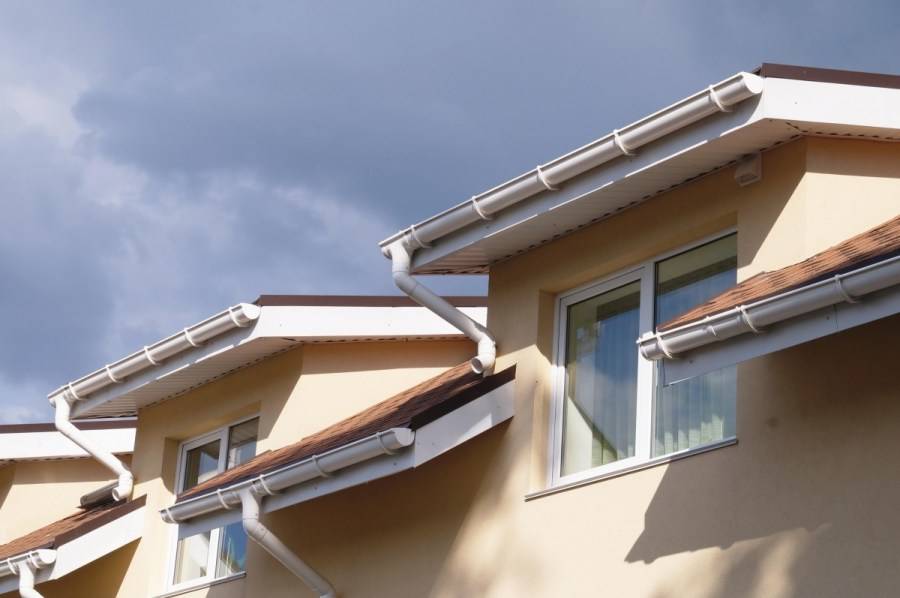

Пластиковые водостоки
Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:
- Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
- Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
- Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.
- Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
- Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.
Особенности водостоков из разных материалов
До недавнего времени при изготовлении водосточных систем применялся единственный материал — металл. В этом качестве выступала, как правило, оцинкованная сталь, однако нередко использовались медь и алюминий. Труба водостока оцинкованная наиболее распространена. Она прочная и долговечная, устойчива к выцветанию, сохраняет свою форму даже при сильных морозах и резких перепадах температур, устойчива к нагрузкам — статическим и динамическим, а также недорого стоит. Из недостатков материала стоит отметить подверженность коррозии и высокая шумность.
Оцинкованный водосток
ПВХ водостоки имеют малый вес, не шумят при попадании на них воды, легко собираются и отлично противостоят перепадам температур. Однако трубы для водостока из этого материала не столь надежны, как металлические: они хуже противостоят статическим нагрузкам, а срок их службы не превышает 30 лет, в то время как стальные водостоки способны служить 50, а медные 150 лет. Кроме того, они обходятся дороже металлических.
ПВХ водосток
Водосток из канализационных труб — это, в первую очередь, наиболее экономный способ организации отвода дождевых и талых вод. О надежности, удобстве монтажа и долгом сроке службу, превосходящем таковые у металлических и ПВХ водостоков, говорить не приходится. Впрочем, в случае качественного монтажа, своевременного ремонта и верно подобранных труб, такие конструкции могут эксплуатироваться 7-10 лет.
Канализационные трубы в качестве водостока
Пошаговый алгоритм постройки водостока
Для монтажа водослива нужно всю работу выполнять поэтапно:
- Замерить длину будущего водостока и составить чертеж конструкции. Исходя из чертежа, можно посчитать приблизительное количество бутылок. Также нужно высчитать угол наклона желоба. Если расстояние слишком длинное, тогда из-за большого перепада верхней и нижней точки горизонтальный желоб может не получиться, или же необходимо поменять конструкцию водослива.
- После того как все детали продуманы, можно приступать к разрезанию тары – удалить дно и горлышко и разрезать среднюю часть пополам.
- Прямоугольные детали нужно соединить между собой внахлест. Расстояние полосы соединения 1-1,5 см. Элементы крепятся между собой степлером.
При отсутствии степлера, оба соединения можно проколоть шилом и скрепить тонкой проволокой.
- Если мастер думает, что сквозь соединительные полоски будет просачиваться вода, тогда можно отверстия замазать пластилином, а впоследствии они закрепятся грязью и станут герметичными.
- Собранный желоб при помощи степлера прикрепляется к тонкой деревянной рейке, которая не будет давать ему деформироваться (либо внутрь можно вставить листы тонкого железа).
- Водосточный бутылочный желоб собирается за 2-3 часа, и после этого конструкцию можно монтировать к крыше.
Монтаж
Монтаж желобов осуществляют под наклоном к горизонту. Рекомендуемый угол – 1 см на 1 погонный метр коммуникаций. Место крепления зависит от того, в каком доме проводят работы. Если крыша еще не покрыта, то водосток крепят на лобовую планку карниза или на стропила. Если дом жилой или имеет большой вынос, то его подвешивают к самой кровле.
Рекомендуем ознакомиться: Особенности сэндвич-трубы и правила ее установки при сооружении дымохода
Нюансы монтажа желобов:
- Желоб располагают на 3 см ниже края крыши, если об этом не позаботиться, то его снесет зимой снегом или льдом.
- Внешний край должен быть ниже внутреннего на 1 см – это позволит при переполнении выливаться воде дальше от стен дома.
- Желоб относительно кровли ориентируют так, чтобы его 2\3 выступали за край – это позволит качественно улавливать струи под напором.
- Монтаж начинают от угла крыши, где устанавливают крепеж. От него размечают расположение желоба, учитывая уклон. Линию фиксируют бечевкой и прикручивают остальные крепежи.
- Подобным образом размечают горизонтальные сегменты водостока.
- Соединение желобов осуществляют при помощи холодной сварки с дополнительными алюминиевыми клипсами.
- Монтаж воронок проводят без использования клея в раструб, ограничиваясь готовыми прокладками фитингов.
- Вертикальные стойки, их изгибы собирают в раструб, как обычную канализационную систему.
- Собирают водосточную систему сверху вниз. Сначала подвешивают собранные желоба, затем монтируют вертикальные участки.
https://youtube.com/watch?v=UIXe8bohE9w
Устройство водосточной канализации
Желоба для монтажа водостоков с крыши своими руками – чаще всего открытые сверху элементы разной формы:
- Эллиптические.
- Квадратные.
- Трапециевидные.
- Полукруглые или в виде полумесяца.
Из канализационных труб получатся желоба полукруглой формы
Конструкция монтируется по всему периметру крыши с небольшим наклоном. На верхней точке нужна заглушка для защиты от переливаемой воды, которая должна направляться по желобам в воронку ливнеприемника, ведущего в дренажную канавку. Помимо труб, для изготовления желобов понадобятся:
- заглушки;
- воронки;
- поворотные углы;
- соединительные муфты и фитинги.
Для формирования сложных огибающих участков фасада используются угловые элементы на 90°, 120° и 135°. По углам вода из желобов стекает в трубы через воронки, внизу вода сливается в дренажную канаву. Желоба и другие конструктивные элементы крепятся к крыше и фасаду специальными кронштейнами в форме полукруга. Но их можно изготовить из металла в виде крюков. Также понадобятся:
- капельники (предотвращающие скопление воды под кровлей);
- ливнеприемники (соединение желобов и труб с ливневой канализацией);
- корзинки и сетки (защита от засорения труб растительным мусором).
Необходимый инструмент для резки и монтажа:
- вальцовочный инструмент;
- молотки;
- ножницы для резки по металлу;
- приспособления для разметки;
- болгарка.
Для монтажа понадобятся дополнительные элементы — отводы, уголки, заглушки, крепления

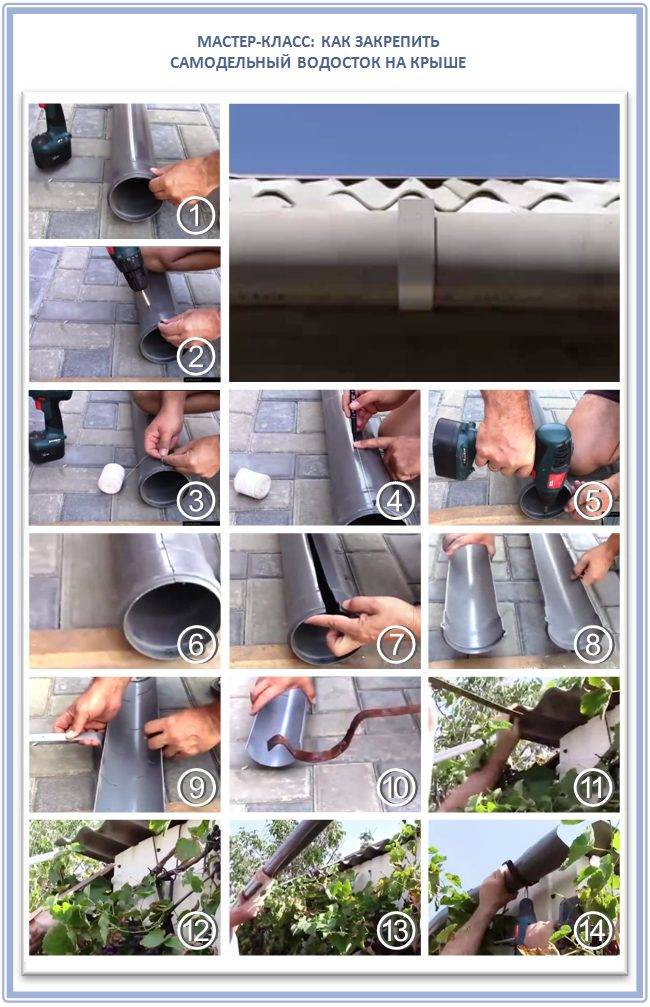

Монтаж системы водостока, выполняемый своими руками
Работы по монтажу водостока из канализационных пластиковых труб выполняются в определенной последовательности.
Изготовление материала

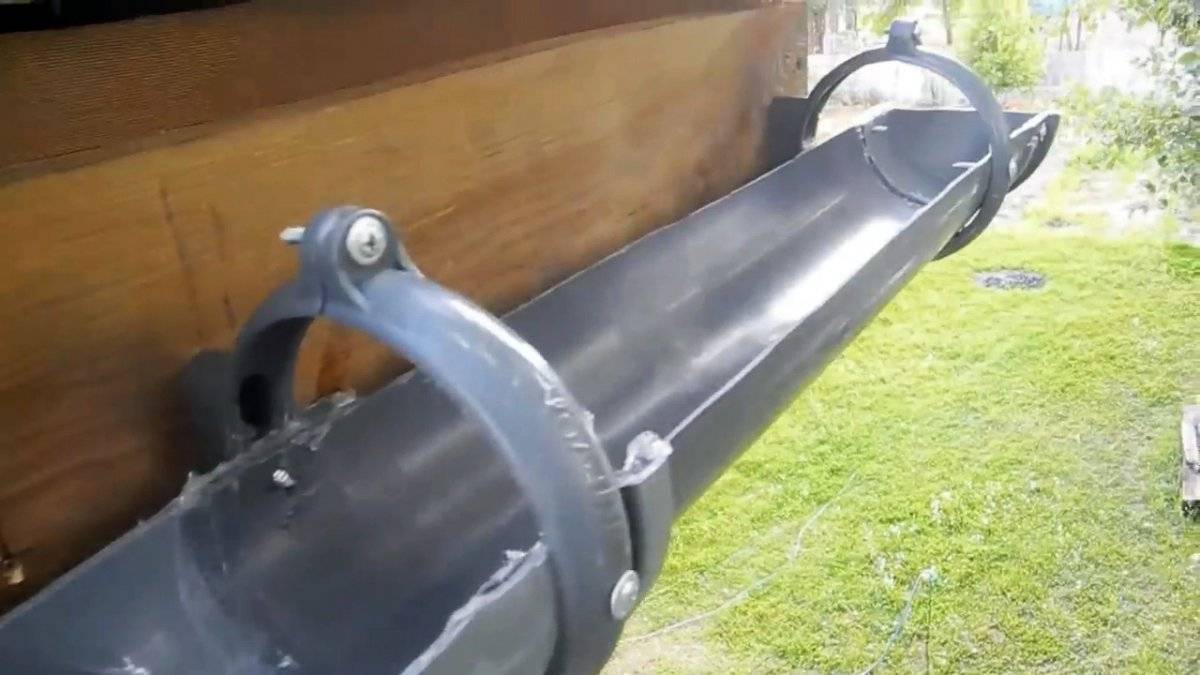

Заготовленные трубы, диаметр которых 11 см, распиливаются надвое для получения желобов. Пластик легко пилится болгаркой или обычной ножовкой. Специалисты рекомендуют для облегчения процесса изготовить шаблон из дерева.
Существуют и более экзотичные способы изготовления желобов, некоторые из которых приведены на видео:
Следует учитывать, что в местах, где желоба будут присоединяться к воронкам остается участок (15-20 см) не распиленной трубы.

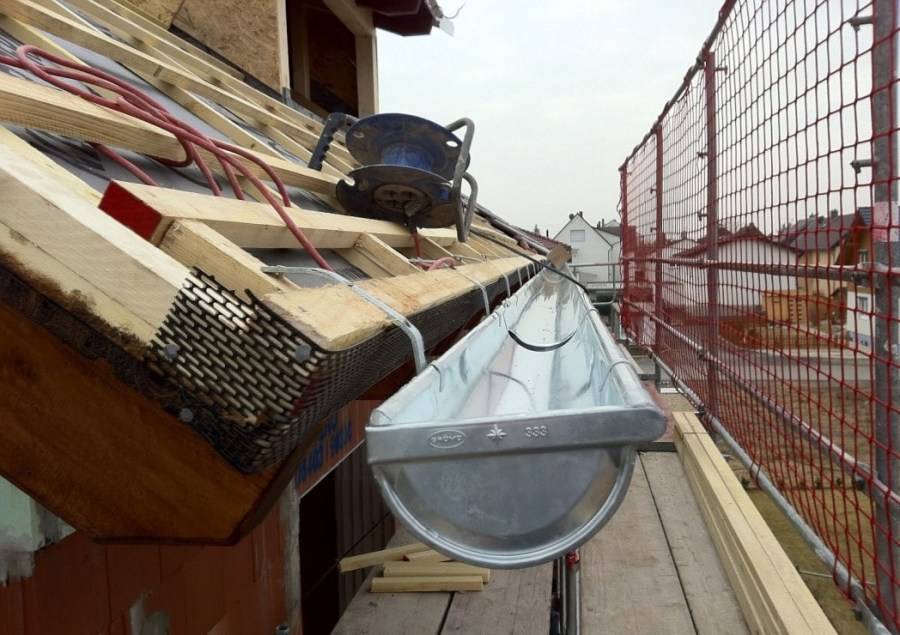

Установка кронштейнов
Кронштейны могут крепиться на стропильную систему, на карнизную лобовую доску, а иногда – даже непосредственно на кровлю. Установка начинается с крайних элементов, затем монтируются расположенные между ними.
В местах соединение желобов с воронками, а также на углах здания устанавливается два кронштейна – по одному с каждой стороны.
Установка хомутов
Хомуты устанавливаются на расстоянии 2-3 метра друг от друга и примерно 10 см от поверхности стены. Работа не представляет особой сложности, единственное требование – чтобы соблюдалась вертикальность их расположения.
Монтаж воронок (тройников)
Воронки устанавливаются в местах соединения вертикального и горизонтальных элементов системы водостока. Они крепятся при помощи специальных клипс или на клей. В первом случае места стыков необходимо тщательно обработать герметиком.

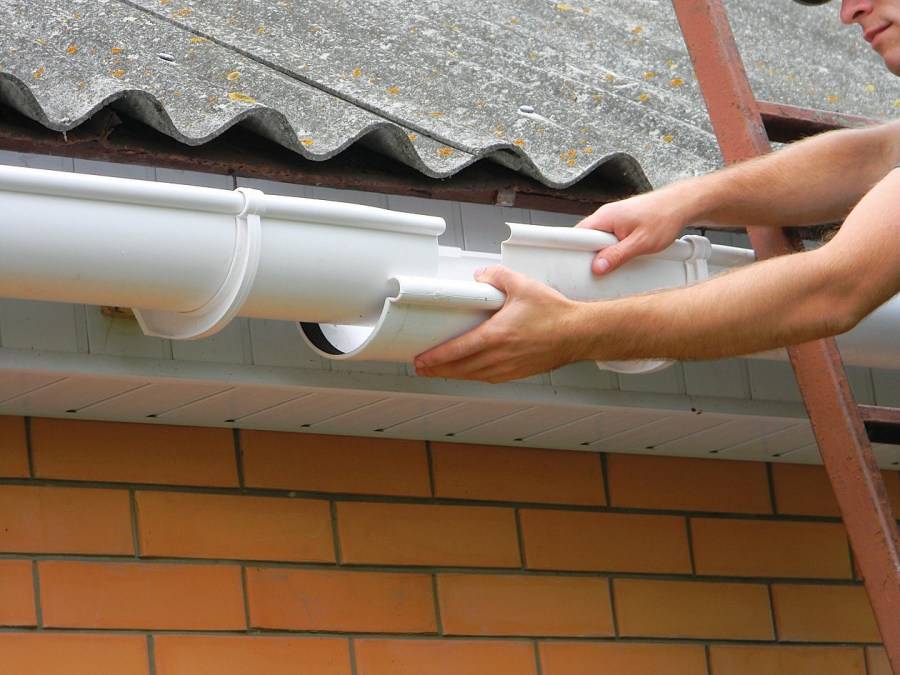

Установка желобов
Желоба соединяются друг с другом, а также с тройниками. Соединение выполняется либо с использованием клипс, либо при помощи клея. При применении клипс места стыка обязательно обрабатываются герметиком.
На часть желоба, расположенную сверху, устанавливается специальная заглушка.
Следует учитывать то, что сборка желобов может выполняться как на земле, так и непосредственно на месте эксплуатации.
Установка вертикальных водостоков
Завершающий этап работ по монтажу системы водостока – это установка вертикальных водосточных труб Их соединение осуществляется так же, как и желобов. В нижней части необходимо смонтировать специальный отвод, которые позволит поток воды направить дальше от стены.

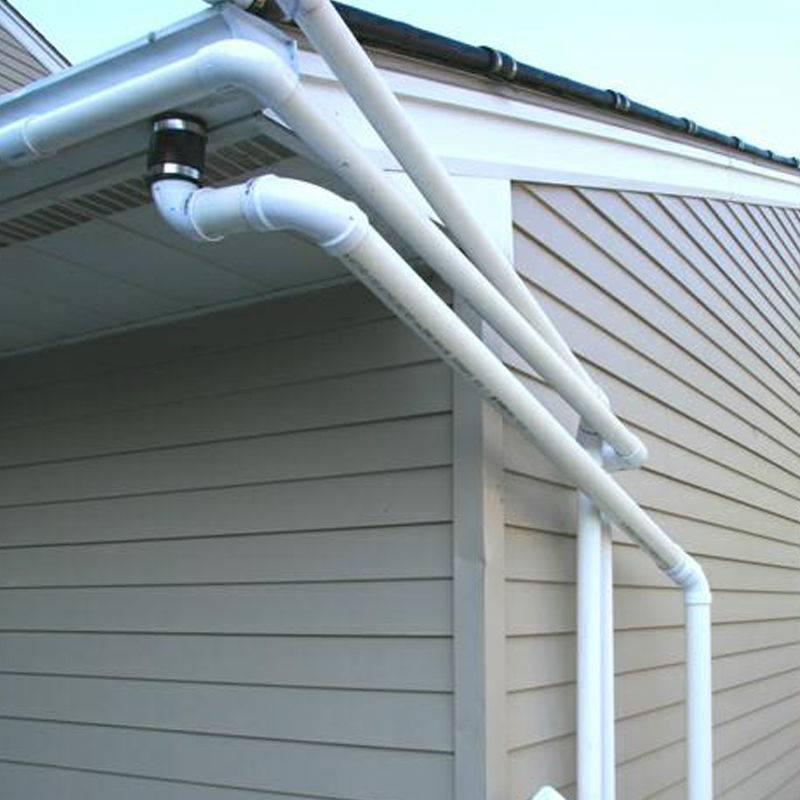

Один из примеров установки водоотводной системы из канализационных ПВХ труб – на следующем видео:

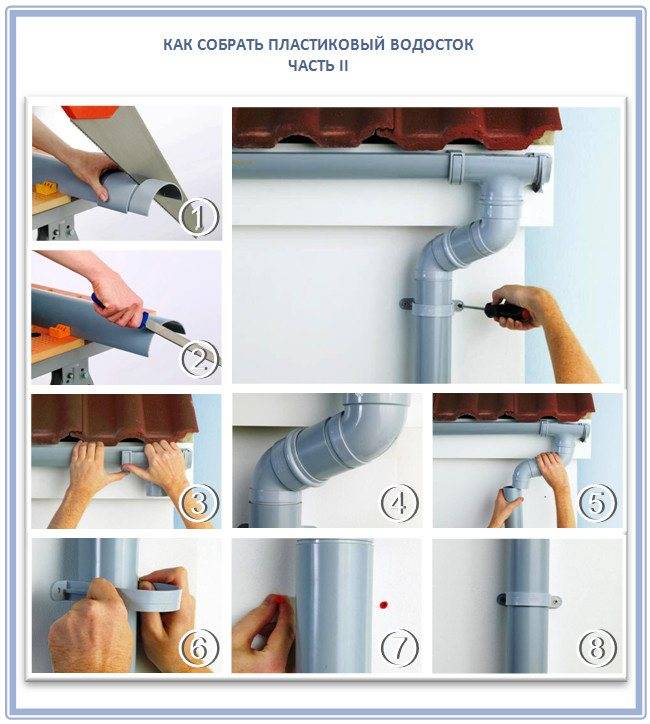

Этапы установки
Перед тем, как взяться за самостоятельную установку водосточной системы, нужно внимательно ознакомиться со всеми пунктами инструкции для монтажа желобов и водостока. Ошибки в процессе монтажа могут привести к серьезным последствиям.
Этап 1. На данном этапе производится соединение основных креплений с крышей. Существует огромное разнообразие крепежных деталей, которые помогают прикрепить желоб к крыше или стене.
Самые распространенные крепежные элементы – это кронштейны. Расстояние между ними составляет порядка полметра.
Этап 2. Далее к водосточным трубам присоединяются воронки. Они являются промежуточным звеном между желобом и трубой. Для металлических воронок используются специальные фиксирующие приспособления, а для пластиковых – строительный клей.
Этап 3. На следующем шаге желоб прикрепляется к крыше. Его укладывают на кронштейны, затем фиксируют с помощью предназначенных для этого деталей.
Этап 4. Для того, чтобы обеспечить герметичность установки, используются специальные заглушки. По краям этой детали расположены резиновые уплотнители. При грамотной стыковке частей исключается возможность протекания воды.
Этап 5. На данном этапе отдельные участки желоба соединяются друг с другом по специальной технологии.
Этап 6. Далее необходимо присоединить колено водостока к воронке. Выходное отверстие при этом смотрит на стенку, тогда труба будет плотнее прилегать к зданию. Здесь же можно заняться установкой второго колена.
Этап 7. После того, к системе подключено колено, производится крепеж водосточных труб. Хомут позволяет создать прочное соединение между коленом и полым цилиндром. Если возникает необходимость удлинения водостока, то можно вставить трубу меньшего диаметра, и таким образом, увеличить длину конструкции.
Этап 8. Тип хомута выбирается в зависимости от материала, из которого изготовлена стена дома. По форме они напоминают кольцо с двумя болтами. Они фиксируют трубу на месте.
Этап 9. Заключительным этапом является установка колена, которое расположено возле земли на высоте около 30 см.

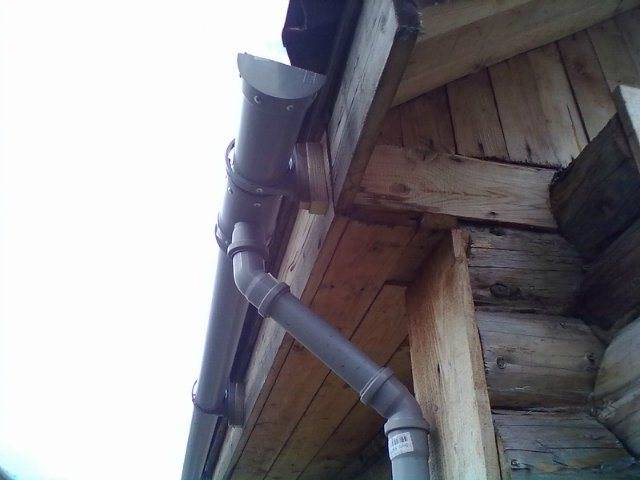

Монтаж водосточной системы
Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:
Желоба по периметру могут устанавливаться:
Желоба по периметру могут устанавливаться:
Желоба по периметру могут устанавливаться:
Желоба по периметру могут устанавливаться:
- на край стропильной системы,
- на лобовую планку карниза,
- на саму кровлю.
Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.
Вариант крепления кронштейнов для водоотливов
- Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
- Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
- Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
- Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.
Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.
Для этого вам понадобятся:
- саморезы, шуруповерт или отвертка;
- уровень и рулетка;
- напильник, наждачная бумага;
- ножовка по металлу или болгарка;
- бечевка;
- лестница или строительные леса.
1 этап работ

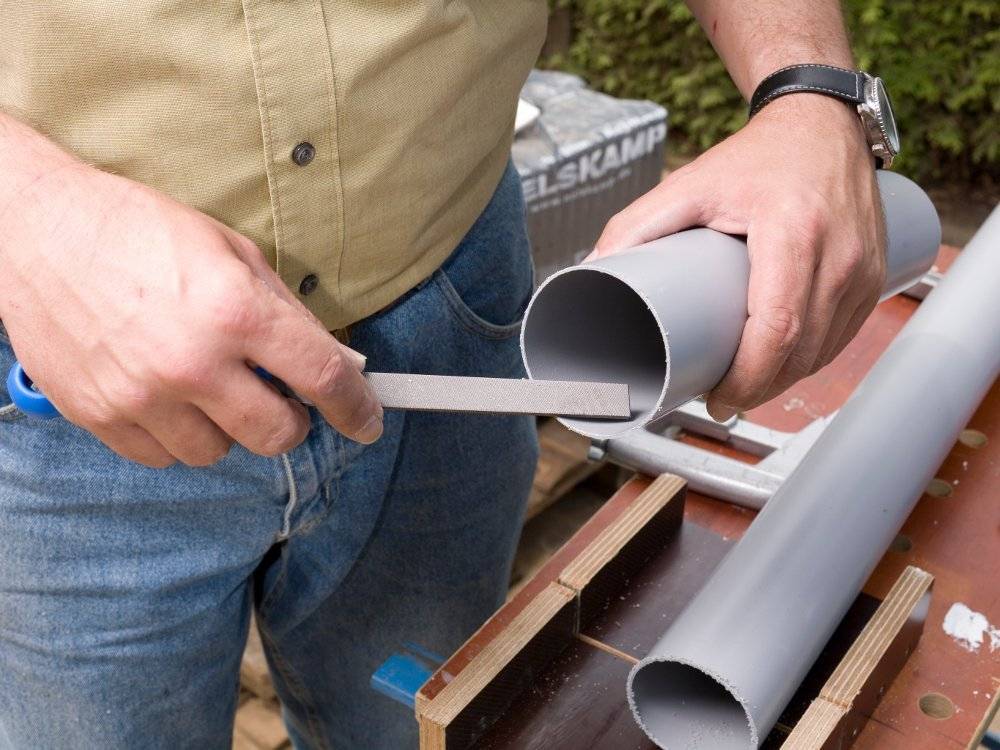

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.
В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм
2 этап
Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.
Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.
3 этап
Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.
Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.
4 этап
1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба
Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.
5 этап
Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.
Как спроектировать будущую водосточную системы?
Если говорить языком терминов, водосточная система – это комплекс желобов и труб, который обеспечивает сбор и удаление воды с кровли. Водосточной системой, или водостоком, также называют нередко и отдельный желоб или трубу. И теперь давайте разберемся, как из приобретенных вами труб сделать хороший водосток для дома. Для начала нужно будет составить эскиз и рассчитать размеры всех деталей.
Как сделать водосток для скатной крыши?
Итак, вам понадобится определенное количество желобов, которые легко рассчитать исходя от параметров периметра кровли. Кронштейны ставить будете на каждые 10 метров по 17 штук. Отвод имеет ровно такую длину, какая в сумме у сливных труб. Еще понадобятся воронки, трубы по 1 штуке на каждые 10 метров, угловые элементы, заглушка, муфты (ровно в 2 раза меньше штук, чем желобов), колена, количество которых будет зависеть от сложности самой восточной системы.
Для вас самым простым вариантом будет просто нанести схему будущего водопровода на лист бумаги. Так, отводящие трубы с воронками принято устанавливать каждые 12 метров. Если же сторона дома меньше, разместите их по углам, причем достаточно будет всего только на двух из них. Сточные трубы возьмите с диаметром 50 миллиметров, и приобретите переходной тройник 110 на 50 мм. Размер одного слива может быть в 10 сантиметров, что вполне достаточно для крыши частного дома. Из одного патрубка у вас получится два лотка одинакового размера.
Далее, каждый торец желоба вам нужно будет заглушить. Возьмите ревизионную заглушку или обычную, разрезанную на две части. Вот когда у вас на листе уже будут расположены все элементы – посчитайте общее количество:
Рассчитать необходимый диаметр труб достаточно легко – вам поможет стандартная формула:
- При площади кровельного ската до 50 квадратных метров вам понадобится труба диаметром 80 миллиметров.
- При 125 квадратных метров – это уже 90 миллиметров.
- При более 125 квадратных метров нужно брать трубу 100 миллиметров.
Воронки и переходники вы выберете, определившись уже с диаметром труб. Поэтому на этом этапе уже составьте эскиз будущего водопровода и разметьте подходящие места для расположения стоков и монтирования желобов. Как только у вас будет готова вся схема, можете приобретать материал.
Как сделать водосток для плоской крыши?
Итак давайте разберемся, как сделать и установить водосток из канализационных труб для плоской крыши. Да, это возможно! Здесь есть большой бонус: водосток будет вмонтирован в стену, и находиться снаружи он не будет. Поэтому канализационному пластику не страшны ни морозы, ни разрушительные УФ-лучи.
Ваша главная задача – сделать так, чтобы вода легко стекала с кровли в одно место, в ее центре. Вот туда как раз и нужно установить водосточную трубу, или даже несколько. Единственное, о чем вам придется позаботиться – это утеплить такую трубу, или поместить ее в специальную изоляцию, чтобы на ней не собирался конденсат. А после установки воронки просто накройте ее решеткой, чтобы она не забивалась.
