Винтовые сваи своими руками: Инструкции как сделать процесса

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

• легковесные и малоэтажные сооружения,
• ограждения,
• гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

1. Металлические трубы.
2. Стальные пластины толщиной от 4 мм.
3. Сварочный аппарат.
4. Болгарка.
5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10.

Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

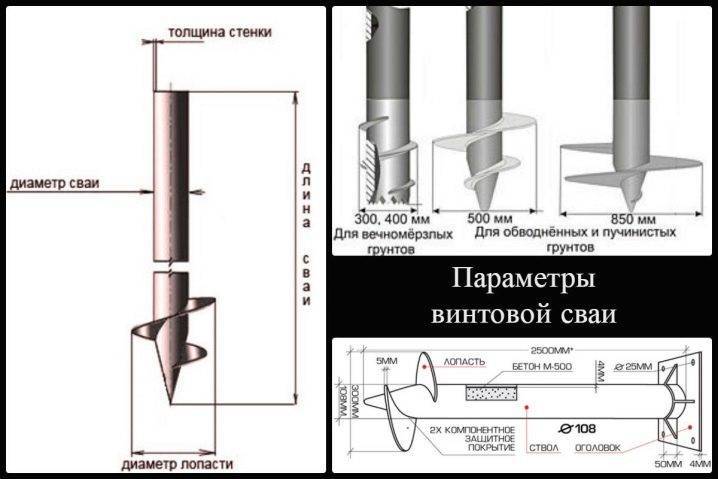

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

• 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
• 89 мм – для хозяйственных легких построек;
• 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

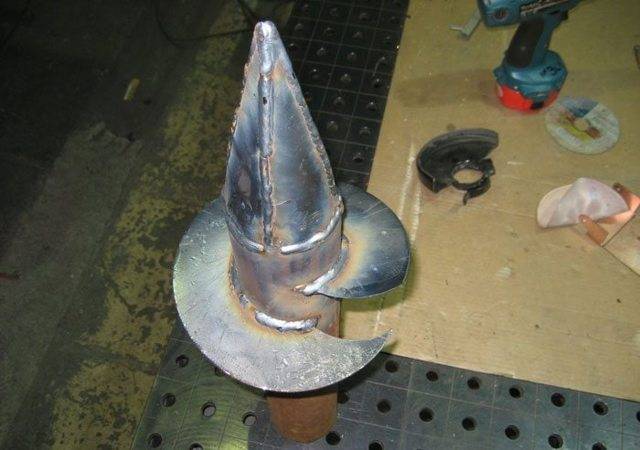

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Технологические этапы:

1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
2. Разметка трубы по шаблону.
3. Нарезание лепестков.
4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Сварной наконечник выкраивают по такой же технологии, но не из тела сваи, а из стального листа или отрезка трубы. Лепестки заготовки фиксируют между собой двойным сварочным швом. Затем приваривают пику к стволу.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Технологические этапы создания однозаходного винта:

• разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;
• вырезание детали плазморезом или сваркой с учетом ширина шва;
• разрезание детали по радиусу;
• разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

• изготовление заготовки по принципу, описанному ранее;
• готовое кольцо разрезают на два одинаковых фрагмента;
• нанесение винтовой разметки на пике;
• поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

• полиуретановая эмаль;
• мастика на основе битума;
• асмольная грунтовка и другие.

Винтовые сваи на забор — что это такое

Название максимально точно и ёмко отражает суть винтовых свай. Они выглядят как металлические трубы с резьбой на конце. Иногда вместо резьбы можно увидеть лопасти. Это сделано специально, чтобы элемент надёжнее держался в грунте. Внутри металлическая труба пустотелая.

Когда предстоят работы на тяжёлой, каменистой почве, строители пускают в ход комбинированный вариант – трубы с резьбой и усилением в виде лопастей. Самый надёжный вариант свай имеет две лопасти для равномерного распределения давления.

Самые распространённые типоразмеры – 57, 78 и 89 миллиметров. При выборе диаметра стоит учитывать тип почвы на участке и материал для обшивки основы.

• У вас каменистый грунт? Рекомендуем заказать винтовую сваю, которая имеет двойные лопасти.
• Когда грунт состоит из песка и торфа, покупаются элементы с закрытым наконечником.
• На любых других видах почвы применяется свая с открытым наконечником.

Все о винтовых сваях в видео

Имейте в виду, что из-за пустотелости труб они не пригодны для фундамента дома. Всё-таки, мы с вами говорим о разных видах нагрузки. Для фундамента принято использовать только литые сваи.

Кстати, диаметр, длина свай влияют на цену. Например, труба диаметром 89 мм будет стоить вдвое дороже 57-миллиметровки. Раз уж мы с вами затронули вопрос цены, откроем маленький секрет. Те, кто устанавливает заборы на металлических сваях самостоятельно, экономят до 50% стоимости забора!

Если не верите, позвоните в любую фирму, которая устанавливает опоры с помощью специальной техники. Кстати, придётся заплатить еще n-ную сумму денег за исследование грунта. Без этой процедуры серьёзные компании не приступают к установке.

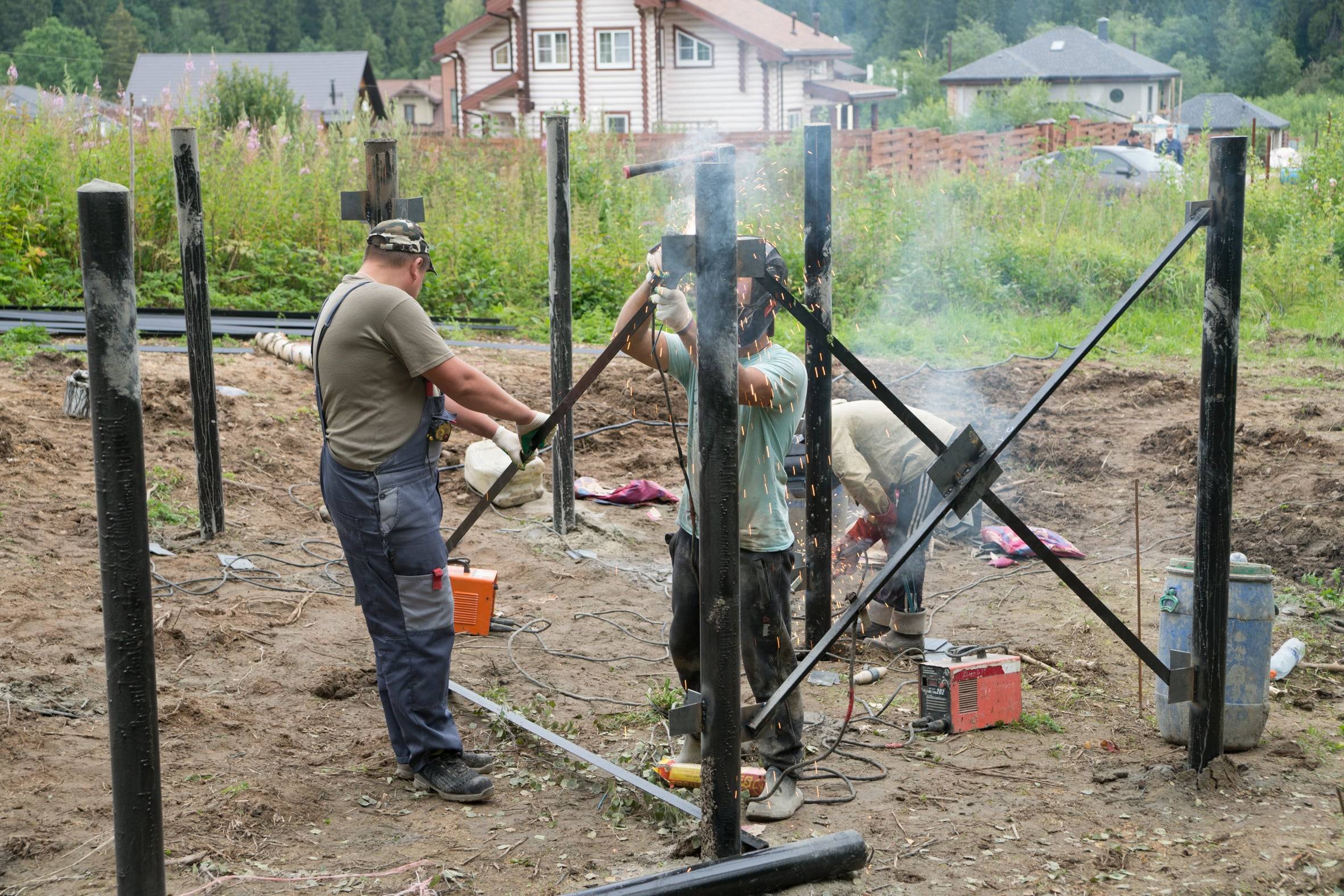

Забор из профнастила на винтовых сваях

Винтовые сваи для заборов

Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.

Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.

Сваи принято различать по нескольким параметрам.

Во-первых, они делятся по виду резьбы:

• имеющие стандартную резьбу (рис. 1);
• с лопастями;
• с комбинированной резьбой (рис. 2).

Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.

Во-вторых, сваи различаются по своему диаметру.

Наиболее популярные сечения для установки заборов:

• диаметром 57 мм;
• диаметром 76 мм;
• диаметром 89 мм.

Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.

В-третьих, их различают по способу изготовления:

• сварные;
• комбинированные;
• литые.

Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.

Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.

Сварные сваи

Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.

Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:

• для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
• с наконечником открытого типа – подходит для любых грунтов;

с наконечником закрытого типа – также подойдет для грунта любого типа.

Литые винтовые сваи

Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.

Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:

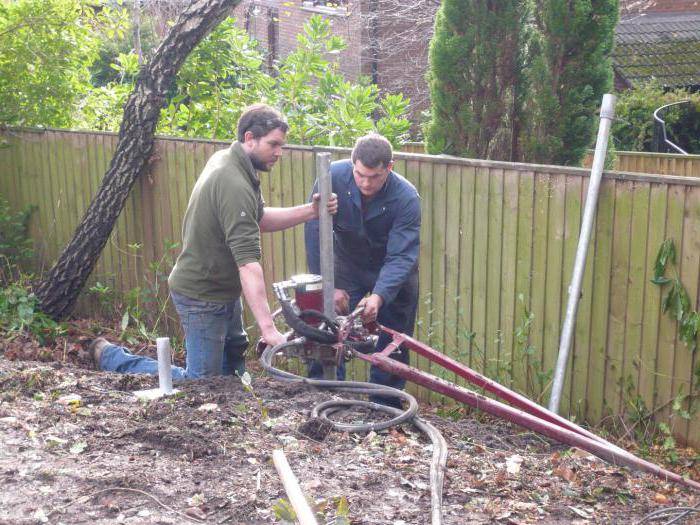

Конструкция и варианты «мясорубок»

«Мясорубки» – это ручной инструмент, состоящий из электрического или гидравлического привода с креплением на оголовок сваи и системы рычагов для фиксации инструмента и передачи момента на сваю.

Название пошло от усилителя крутящего момента (УКМ) для баллонного ключа грузовика, прозванного «мясорубкой»

Требования к приводу

В качестве привода рационально выбрать дрель достаточной мощности. В отсутствии на площадке электричества потребует передвижного генератора.

Мощность дрели должна быть не менее 2 кВт; Важно также, наличие реверса и изменение скорости вращения. Конечно, можно использовать гидромотор

Но дрель купить проще, и проще заменить если сломается. И переносная гидростанция, нужная для работы мотора, пригодится вам где-то еще едва ли. Мотобур – тоже можно использовать в такой конструкции Если вы решили использовать вместо дрели другие двигатели, они должны быть не хуже.

Требования к редуктору

Редуктор нужен в конструкции чтобы увеличить момент на оголовке сваи и уменьшить обороты:

Редуктор должен выдерживать крутящий момент не менее 4500 Нм; Передаточное отношение должно быть больше 1:60. Выбирая УКМ отдавайте предпочтение конструкциям на подшипниках

Так же обратите внимание на удобство смены смазки. Рекомендуется замена смазки после монтажа 20 свай

После приобретения, хорошо набейте редуктор новой смазкой (а там ее будет мало). Рекомендуется заменить смазку на долее подходящую: например, на пластичную смазку для ШРУСов.

Насадка, рычаги и прочее

Наш сваекрут будет передавать крутящий момент на сваю через насадку. Усилия на оголовок значительные и возможно смятие сваи. А это брак.

Есть два варианта насадки: внутренняя и внешняя. Отличаются лишь тем, что вставляестя или надевается насадка на сваю.

Чтобы вращалась свая в грунте, а сваекрут, к раме нужно приделать рычаг. У рычага может быть шарнир, позволяющий качаться вверх-вниз, но не вправо-влево. Это нужно для удобства закручивания высоких свай и управления с земли без помостов.

Усиление ленты свайного фундамента.

Чтобы построить дом без погреба и цоколя, следует выбрать фундамент винтовой. Он состоит из свай, которые вкручиваются в землю как шурупы. Не рекомендуется для твердых почв. Как правильно установить винтовые сваи для фундамента своими руками — нагляднее покажет видео.

Процесс строительства состоит из следующих этапов:

1. определяем количество необходимых опор и величину нагрузки на них. Расчет нагрузки на болтовые сваи для фундамента производится по формуле: площадь дома x (40 + 15xV), где B — высота фасада здания;
2. делаем разметку на земле при помощи кольев и веревки;
3. просверливаем отверстия под свай. Их диаметр должен быть немного меньше диаметра лопастей сваи; устанавливаем опоры;

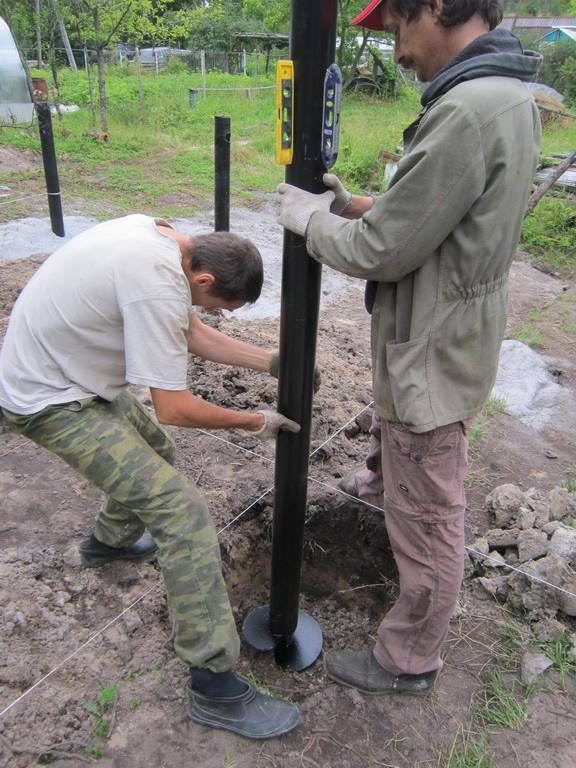

Важно! Обязательно используйте уровень для соблюдения строгой вертикальной установки. Если опора неровная, фундамент не выдержит нагрузки

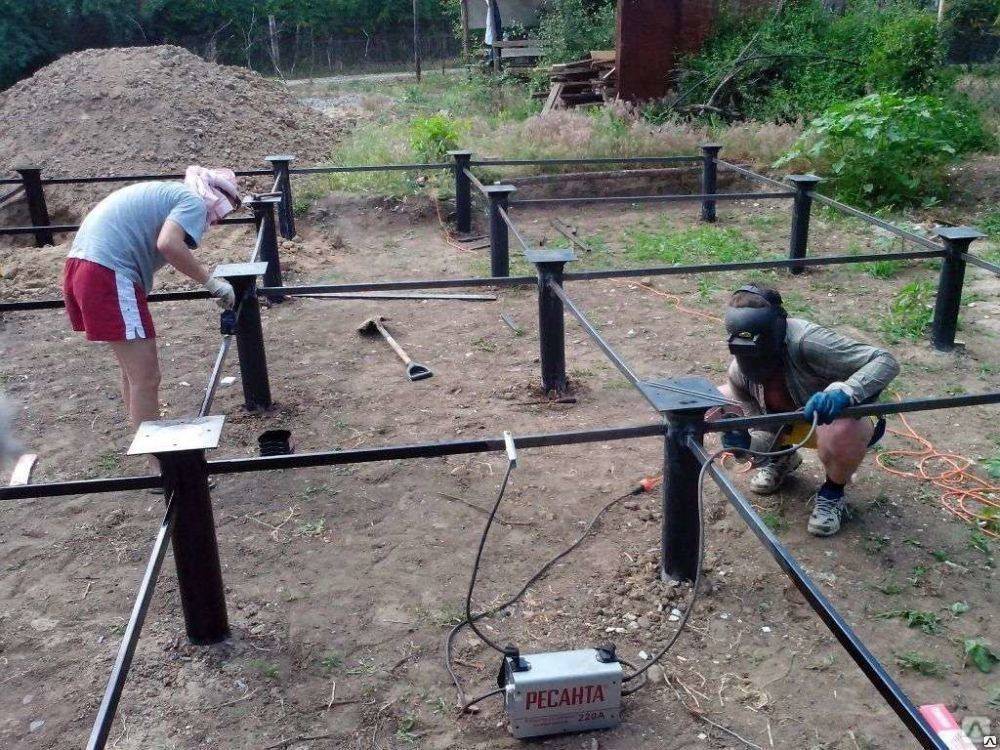

лишняя длина сваи удаляется дробилкой; К обрезному краю опоры приваривается стальная площадка. К нему прикреплен металлический швеллер.

Как сделать свайный фундамент из проволочной сетки.

Проволочная сетка — это часть фундамента, возвышающаяся над поверхностью земли. Он предназначен для распределения нагрузки на свайную конструкцию. Для изготовления ростверка используются железобетонные или металлические балки, объединяющие сваи в единую конструкцию. Чтобы правильно построить ростверк, необходимо соблюдать следующую последовательность:

Возводится опалубка; проложена арматура. Его тщательно укрепляют, чтобы избежать возможного смещения; заливается бетон. Убедитесь, что нет протечек за пределы опалубки; воздух выходит из бетона. Делать это можно с помощью обычной арматуры;

Процесс застывания винтовых свай.

Для этого накройте его полиэтиленовой пленкой. В течение недели необходимо периодически снимать полиэтилен и поливать конструкцию; затем снимается опалубка.

Чтобы построить прочный и надежный дом, нужно правильно обустроить его фундамент. Перед тем как приступить к строительству, внимательно ознакомьтесь с основными принципами кладки постройки и основными правилами монтажа. Соблюдая все необходимые технологии, вы отлично справитесь с самостоятельным возведением фундамента.

Устройство винтовых свай

Винтовая свая состоит из полой трубы и острого наконечника с лопастями для бурения почвы

Винтовые сваи по своему внешнему виду похожи на винт лодочного мотора с удлиненным валом. Устройство изделий довольно простое, что положительно сказывается на их стоимости и доступности самостоятельного монтажа.

Состоят сваи винтовые для фундамента из следующих частей:

• Полая металлическая труба. Является стволом опоры, на которой устанавливаются функциональные детали. Изготавливается из листовой стали толщиной не менее 3,5 мм.
• Наконечник. Имеет заостренную сторону для вхождения в скважину и придания колонне нужного направления.
• Лопасти. Имеют различные размеры, форму и угол наклона. Для каждого типа грунта разработаны отдельные показатели, которые необходимо учитывать при проектировании и изготовлении самодельных свай.
• Башмак. Часть трубы с приспособлениями для захвата, удержания и вкручивания сваи в грунт. Как правило, после опускания изделия в землю эта часть срезается и на ее место приваривается стальной оголовок.

Технология строительства свайного фундамента

Руководство по созданию буронабивного свайного фундамента заключается в бурении скважины, установке арматуры с последующей заливкой бетонного раствора. Этот процесс можно выполнить самостоятельно, изучив описание технологии.

Изготовление скважины

Вычисляя количество необходимых скважин, не стоит забывать, что максимальный диаметр ручного бура составляет 30 см с возможностью регулировки длины штанги более 5 метров.

В процессе работы лопасти бура должны располагаться так, чтобы для изготовления скважины требовалось прикладывать минимум усилий. На строительном рынке можно найти оборудование, которое позволяет делать скважины с расширенным основанием. Такая форма позволяет установить пяту сваи, тем самым экономя на количестве опор и растворе. Если в процессе монтажа необходимо бурить скважины размером 50-60 см целесообразно использовать бур, работающий от электрической сети или мотора.

Приступая к бурению скважин по заранее сделанным отметкам, стоит проверить грунт на глубине расположения отверстий. При наличии препятствий в виде корней или камней, их необходимо удалить, в противном случае – перенести точки бурения. Глубина скважин должна быть ниже глубины промерзания грунта в вашем регионе.

Установка арматуры и заливка бетона

Закончив с изготовлением скважины, можно приступать к монтажу свай:

1. В скважину установить трубу, подходящую по диаметру. Можно изготовить ее из рубероида таким образом: свернуть материал в трубку и поместить в яму так, чтобы она превышала высоту отверстия на 25 см. Верхнюю часть необходимо делать и нескольких слоев, скрепив ее проволокой;
2. Если в скважине есть вода, заполняющая ее более чем на 25%, необходимо предварительно откачать ее;

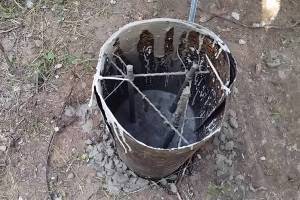

3. Для придания жесткости столбам, необходимо в углубление разместить три рифленой арматуры диаметром 10 мм. на расстоянии 5 см друг от друга и скрепить между собой поперечинами — проволкой 4мм. Их высота должна быть меньше высоты ростверков на 2 см;
4. Закончив с каркасом, можно приступать к заливке бетонного раствора маркой не ниже М-300. После заливки слоя в 50 см, утрамбовать смесь вибратором.

Поэтапная установка свай обеспечит максимальную плотность и надежность будущей конструкции.

Монтаж ростверка

Установка ростверка осуществляется поэтапно:

1. Изготовление опалубки для надземного ростверка. Ее поднимают на подпорках и выстилают дно из досок или шебня, утрамбованной почны и полиэтиленовой пленки. Приступать к установке можно не ранее чем через 7 дней после заливки бетона в скважины;
2. Армирование осуществляется с помощью стальных прутов 10 мм, 12 мм и проволоки в два уровня. Ее располагают по всей длине ленты. Чтобы выполнить заливку бетона снизу, потребуется разместить на дне опалубки деревянные бруски толщиной 50 мм, при этом опалку должна быть выше, чем обвязка арматуры так же на 50 мм, аналогичной толщины должен быть бетонный слой по бокам;
3. Заливка смеси. Для этого используется бетонный раствор не ниже М-300, из которого изготавливались сваи. Заливать необходимо сразу весь объем, тщательно выравнивая поверхность по уровню. Спустя две недели можно снимать опалубку (при наличии заглубленного ростверка время сокращается до 48 часов);
4. На протяжении 14 дней, пока ростверк сохнет, поверхность необходимо обрызгивать водой во избежание образования трещин дважды в сутки.

К дальнейшим работам с фундаментом можно приступать через месяц и выполнить гидроизоляция. Для этого поверхность покрывают слоем битумной мастики, сверху фиксируют рубероид, затем опять мастику и рубероид. На этом изготовление считается законченным.

Видео: Буронабивные сваи. Монтаж. Технология. Устройство

Основные требования

Строительство домов и других сооружений на сваях — вещь вполне практичная и пригодная почти в любых условиях. Но если самостоятельные застройщики еще могут закрутить сваи вручную, то профессиональной бригаде уже без самодельных сваекрутов обходиться весьма сложно. Да и при частном строительстве инструмент для винтовых свай может оказаться полезен. Он реально экономит время и силы — при условии правильного изготовления. Прежде всего следует грамотно выбрать силовую установку.

Однако его пневматический и гидравлический аналог имеет свое преимущество — автономность от электропитания. (Правда, понадобится использовать сжатый воздух и протягивать шланги для его подачи).

Также нужно учитывать:

• величину сваи;
• требуемое механическое усилие;
• качество редуктора;
• удобство в управлении;
• насколько возможно — легкость крутильного аппарата в сборке;
• необходимое передаточное соотношение.

Сроки эксплуатации и область применения

Сопротивление скальной породы превышает прочность свай, поэтому их не используют на камнях

Сфера применения винтовых свай ограничивается только типом грунта. Опоры не могут ввинчиваться в скальную породу, сопротивление которой превышает прочность материала. Также нельзя вкручивать фундаментные сваи в грунт, где имеются камни и корни деревьев.

Допускается их установка в качестве элементов опорной системы под такими сооружениями:

• заводы, фабрики, ангары, мосты и прочие промышленные объекты;
• жилые дома, административные и хозяйственные здания, ангары и склады;
• частные деревянные коттеджи, бани, каркасные сараи и прочие вспомогательные строения;
• теплицы, помещения для содержания птицы и животных;
• причалы, пирсы, пристани, мосты через водоемы;
• опоры для заборов, рекламных щитов, звукозащитных экранов вдоль дорог;
• укрепление берегов рек, оврагов и насыпей.

Срок службы изделий определяется маркой стали, из которой они изготовлены, техническими характеристиками и условиями эксплуатации.

В соответствии с положениями ГОСТ 27751-2014 рекомендован следующий ресурс свай:

• временные и сезонные объекты — 10 лет;
• сооружения, где проводится обработка сильноагрессивных сред — 25 лет;
• частные дома и жилые здания — 50 лет;
• сооружения, имеющие историческую и культурную ценность, театры, стадионы и высотные дома — 100 лет.

Сделать винтовые сваи своими руками — это просто

Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится. Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.Винтовые сваи для опоры различных зданий в виде свайного винтового фундамента используются уже достаточно давно. Фундаменты на винтовых сваях подходят для многих типов грунтов.

Винтовые сваи наилучшим образом зарекомендовали себя в самых сложных ситуациях:

• При строительстве на участках с высоким уровнем грунтовых вод;
• Для грунтов у которых верхний слой слабый, а плотные слои находятся на большой глубине;
• Для участков, отличающихся высоким показателем глубины промерзания;
• На участках с перепадом высот;
• Для строительных объектов с высокой нагрузкой.

Основные отличительные характеристики Винтовых свай:

• Универсальность;
• Большая несущая способность. Некоторые сваи способны выдержать нагрузку до 30 тонн;
• Возможность механизации процесса монтажа;
• Минимальные сроки установки свай;
• Всесезонность. Монтаж винтовых свай можно делать даже в морозы;
• Незначительное количество земляных работ;
• Продолжительный срок эксплуатации до 150 лет;
• Более низкая стоимость по сравнению с другими фундаментами.

Винтовая Свая представляет из себя стальную трубу с заострённым концом, который называется конусом сваи.

Конус винтовой сваи ещё называют розочка или корона винтовой сваи.

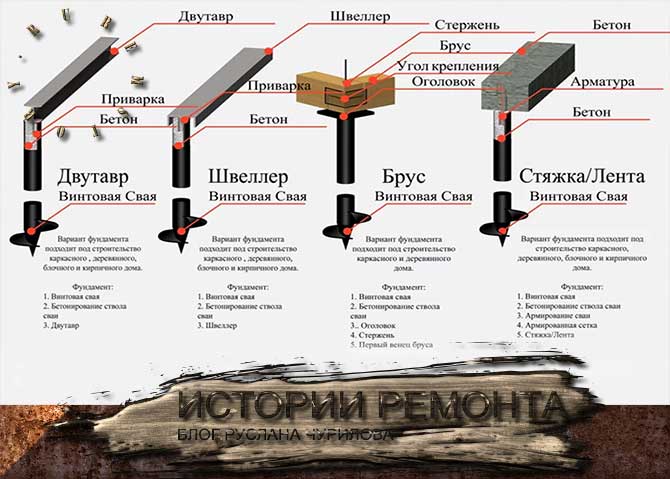

К конусу сваи приваривается гнутая винтовая лопасть, а на сверху свая завершается оголовком из металла.

Винтовые сваи монтируются в грунт технологией ввинчивания. Такой процесс даже можно произвести своими силами, не обращаясь к специалистам.

Когда необходимое количество свай установлено, их подрезают по высоте, и при необходимости сверху приваривают оголовки. Оголовки служат для монтажа обвязки или ростверка.

Размер оголовка выбирается соответственно диаметру сваи.

Если требуется увеличение несущей способности винтовой сваи, то можно использовать армирующий каркас.

Для самостоятельной сборки винтовых свай вам понадобятся:

Лопасти для винтовых свай гнутые со стандартным шагом гибки

Площадки с отверстиями для изготовления оголовков или готовые оголовки

Труба нужного диаметра

Антикоррозийное покрытие для свай

Важной задачей является правильный раскрой конуса на винтовой свае. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт

Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт.

Начинаем делать конус:

На конце трубы производим разметку конуса. Стандартные винтовые сваи заканчиваются конусом — 4-х лепестковой короной.

Высота конуса винтовой сваи равна 1.5 диаметра трубы.

После разметки вырезаем лепестки конуса в количестве 4-х штук.

У начала разреза делаем поперечную насечку. С её помощью части конуса легче согнутся.

Далее, осталось только стукнуть по каждому лепестку тяжёлым молотком и они сойдутся в общую вершину конуса.

Теперь части конуса можно заварить.

Следующий этап:

Привариваем гнутую винтовую лопасти к конусу.

Стандартные лопасти для винтовых свай 76, 89, 108, 133, 159, 219, 325 диаметра состоят из 2-х сегментов, которые свариваются между собой.

Только лопасть для 57 винтовой сваи состоит из одного сегмента.

Если вы раскроили конус по нашим рекомендациям и используете лопасти с правильной геометрией и стандартным шагом гибки, то всё у вас получится само собой.

Лопасть плотно сядет на конус с минимальными зазорами, что значительно ускорит время сборки винтовой сваи и сэкономит вам сварочную проволоку.

Вам останется только себя похвалить!

Со своей стороны мы хотим предложить вам наши правильные винтовые лопасти:

Мы умеем делать лопасти любых диаметров и конфигураций, подгонять под трубу нужного диаметра, изменять внешние размеры лопасти.

У нас есть более 40 видов винтовых лопастей для разных нужд. Смело переходите по ссылкам, чтобы посмотреть предложения:

Площадки для изготовления оголовков

Делаем на заказ Прессы для Гибки Винтовых Лопастей. Гнут лопасти от 57 до 133 диаметра без смены матрицы и пуансона. Мощная гидравлика пресса позволяет гнуть 2 лопасти сразу.

Если вы пока не решились делать винтовые сваи самостоятельно, то мы можем предложить вам готовые винтовые сваи любых диаметров и длины по низким ценам:
