Как сделать RGB контроллер для ленты своими руками

Что это такое

Для нормальной работы светодиодных светильников требуется специальный контроллер. Он представляет собой блок, который отвечает за режимы работы светодиодов. Сама аббревиатура расшифровывается, как Red Green Blue (красный, зелёный, синий), что означает названия трёх основных типов цвета. Контроллер управляет режимом мигания, цветом свечения ленты, яркостью, смешиванием основных цветов, которые в результате дают самые разные оттенки.

Нулевая интенсивность каждого из трёх компонентов дает самый темный цвет (чёрный), а полная интенсивность каждого дает белый. Качество этого белого цвета зависит от природы первичных источников света, но при условии, если они правильно сбалансированы. В результате получается нейтральный белый цвет. Когда степенb интенсивности всех компонентов одинаковы, в результате получается оттенок серого. Он может быть темнее или светлее в зависимости от интенсивности. В случае? если степени интенсивности различны, в конечном итоге получается оттенок, более или менее насыщенный в зависимости от разницы самых сильных и самых слабых степеней интенсивностей основных цветов.

Само устройство является переключателем цепей источника питания к потребителю. Все три цвета могут быть в виде разных кристаллов либо изготовлены в виде отельного в одном корпусе светодиода, как, например, в SMD 5050.

Виды контроллеров

Мы уже упомянули, что контроллеры бывают различными, но они выполняют подобные задачи – переключение цветов и регулировку интенсивности их свечения. Они отличаются:

• По типу исполнения (защищенные от условий окружающей среды и незащищенные);
• По типу монтажа (с отверстиями под монтаж на саморезы, или на Din-рейку и прочие).
• По способу управления (пульт дистанционного управления, кнопки на корпусе контроллера или другие wireless-радио технологии, например, управление со смартфона по WiFi).

Контроллеры для монтажа на DIN-рейку удобно встраивать в электрощиты. Пульты управления также различаются, на устройства которые используют ИК-порт для передачи сигнала и радиопередачу. При этом на пульте присутствует возможность выбора автоматического режима или ручной установки цвета и яркости. При подборе устройства будьте внимательны, ведь в различных экземплярах имеются свои особенности управления и подключения. А необходимой функции может просто не оказаться.

Вообще, видов пультов очень много. Самый дешевый вариант – это кнопочное устройство, у которого в качестве передатчика инфракрасный светодиод. Оно обладает недостатками присущими всем подобным изделиям. Например, система будет реагировать, только если направлять в сторону приемника контроллера пульт при выборе и регулировке режима работы. Более современные модели в комплекте содержат уже сенсорные устройства управления.

Интересная модель:

Ecola RF mini controller 6 А, работает от 12 – 24V, при питании 12 V позволяет зажечь 72 W, а при 24 V – уже 144 W светодиодного света. Использует кнопочный радио (RF) пульт для настройки. Имеет очень маленький разъем для подсоединения к вашей схеме. Изменяет цвет подсветки и работает как диммер.

Принцип работы ШИМ

В отличии от линейных систем, где мощность регулируется путём снижения электрических параметров (тока или напряжения), при использовании ШИМ мощность, передаваемая потребителю, регулируется временем импульсов, что существенно повышает эффективность работы контроллера. В аналоговых системах остаточная мощность рассеивалась в виде тепла, здесь же при снижении потребления остаточная мощность просто не используется.

Основная характеристика ШИМ – СКВАЖНОСТЬ (процент заполнения) – процентное соотношение длительности импульсов к периоду. На рисунке ниже изображено 5 степеней скважности прямоугольного ШИМ сигнала:. Скважность ШИМ

Скважность ШИМ

ПЕРИОД —  это время за которое происходит полный цикл колебания сигнала. Измеряется в секундах. Он линейно зависит от частоты сигнала и рассчитывается по формуле:

T(перод) = 1/f(частота)

f(частота) = 1/ T(перод)

Частота ШИМ – это количество периодов (или если хотите, циклов колебаний) в единицу времени. Частота измеряется в Герцах (Гц), 1 Гц это одно колебание в 1 секунду.

Если сигнал делает 100 колебаний в секунду, значит частота равняется 100 Гц. Чем выше частота тем меньше период.

Способы управления цветом свеченияRGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

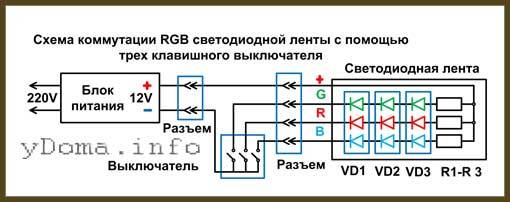

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

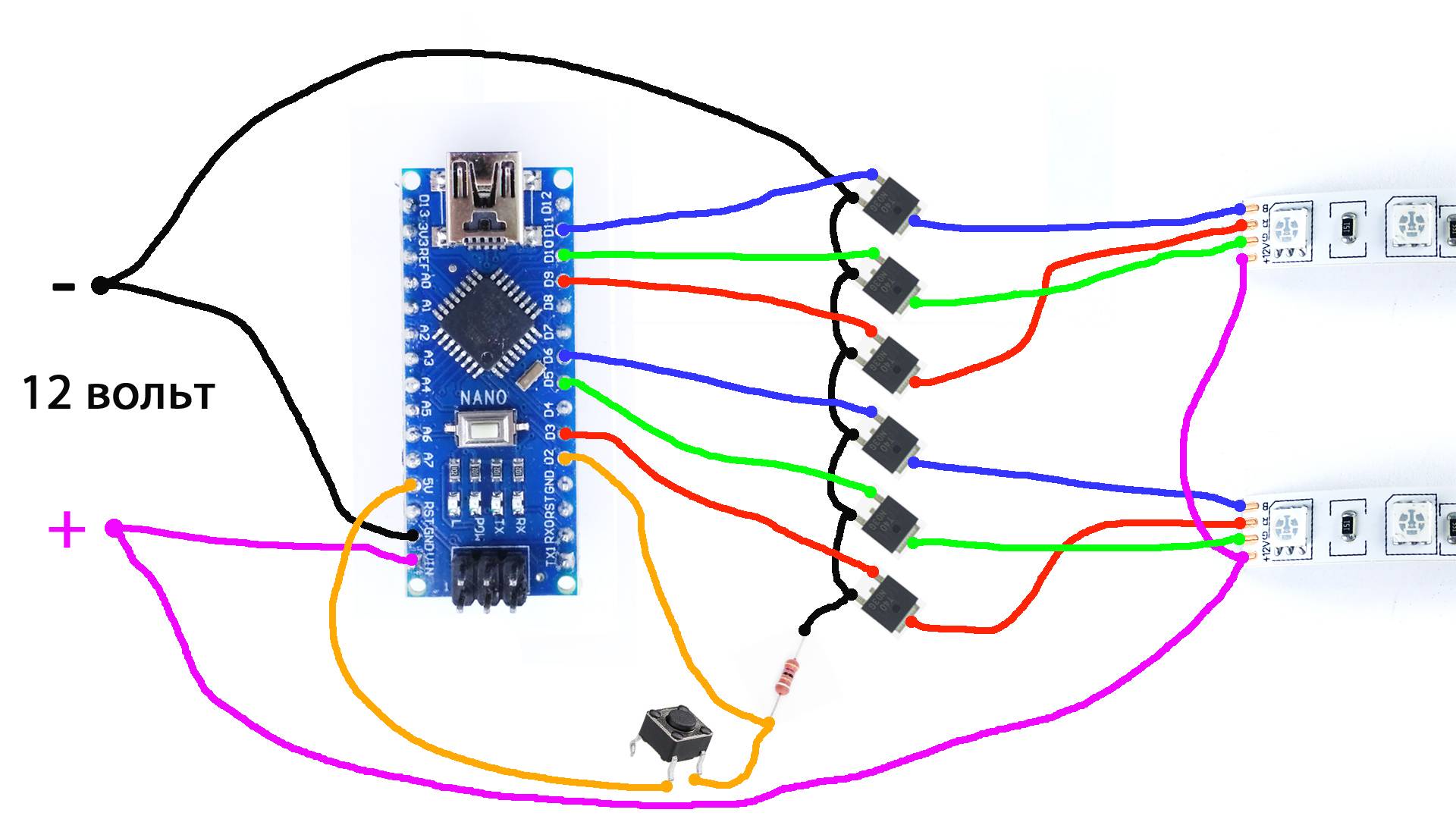

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

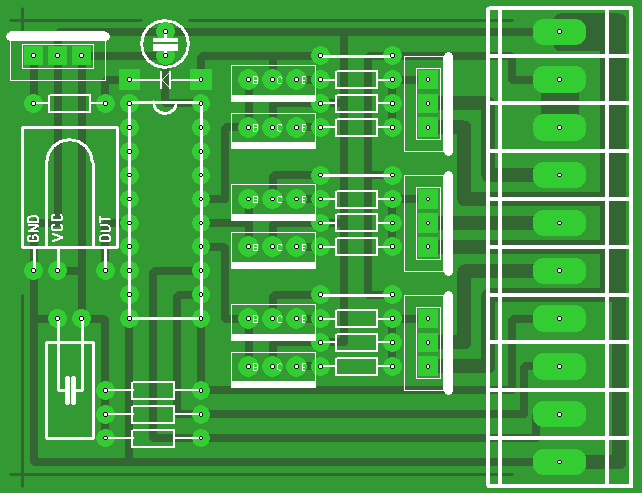

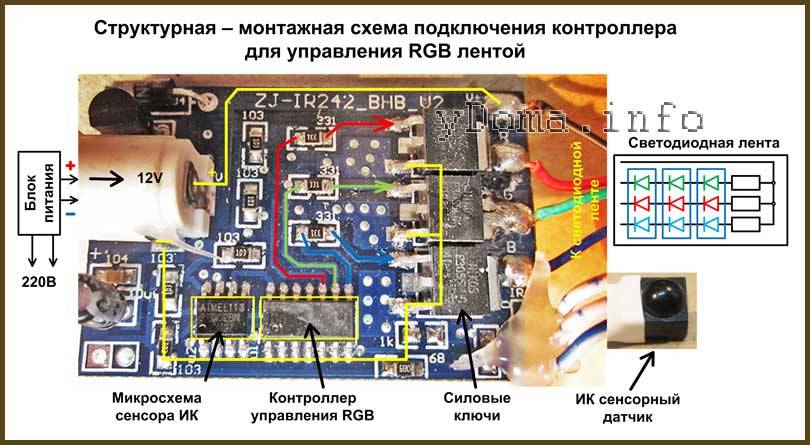

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Какой выбрать контроллер

Контроллер нужен для управления цветами свечения LED-ленты. Он позволяет установить необходимые пропорции красного, зеленого и синего цветов и получить практически любой цвет, включая условно белый. Также можно управлять динамикой перехода от одного цвета к другому. Регулирование производится методом ШИМ, поэтому потери мощности при изменении яркости невелики. По потребительским свойствам большую часть цветных светорегуляторов можно разделить на категории:

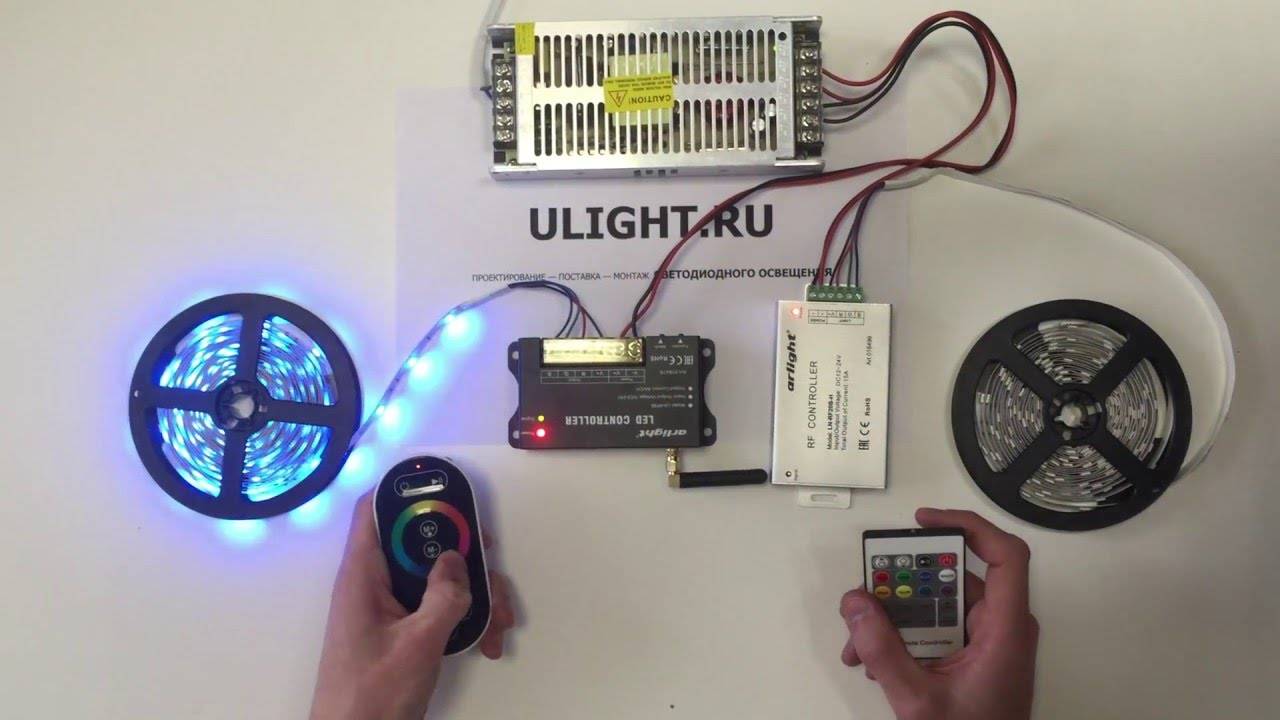

1. С дистанционным управлением. Выбор режима производится с пульта управления (подобно телевизионному или от другой бытовой аппаратуры). Связь между ПДУ и контроллером бывает по ИК-каналу или по радиоканалу (такие блоки имеют метку RF). В первом случае при установке надо обеспечить прямую видимость между передающей и приемной частью. Во втором таких ограничений нет. Можно управлять свечением даже в соседней комнате или спрятать приемную и исполнительную часть за элементами интерьера.

2. Встраиваемый в подрозетники или в элементы мебели. Такой контроллер выглядит как футуристический выключатель освещения. Можно задавать режимы работы так же, как с ПДУ.

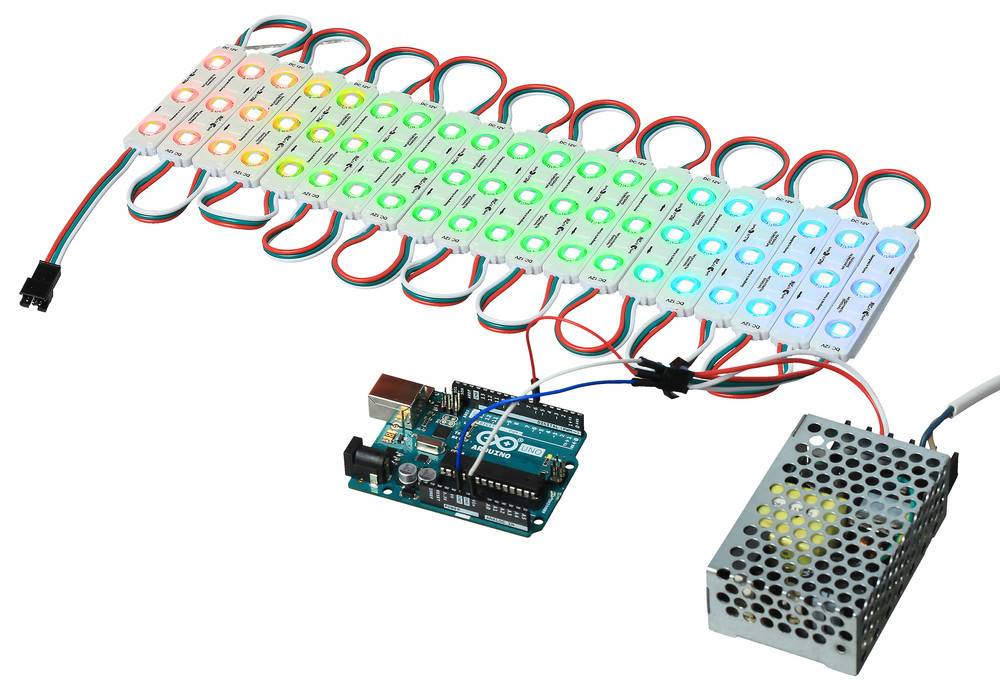

3. Контроллер, управляемый от персонального компьютера. Возможности создания световых эффектов неограниченны. Но нужен под рукой включенный ПК.

Выбор блока управления по электрическим параметрам производится по двум основным характеристикам:

• рабочее напряжение – должно совпадать с напряжением ленты и блока питания;
• наибольшая мощность – должна соответствовать суммарной мощности ленты, которую планируется подсоединить.

Если требуется регулировать яркость очень длинного (а значит, очень мощного) светильника, с которым не сможет справиться ни один промышленный контроллер, понадобится усилитель.

Можно ли обойтись без контроллера

Контроллер не является принципиальным элементом, без которого RGB-светильник не будет работать. Подключение RGB ленты можно выполнить без него, включив все элементы светильника постоянно на полную яркость.

Подключение LED-светильника на максимальную яркость.

В этом варианте светильник будет излучать свет, близкий к белому. С экономической точки зрения смысла в этом нет – лента с белым цветом излучения стоит намного дешевле. Другой вариант – подключить цветную ленту для раздельной ручной регулировки каналов. Это можно сделать с помощью потенциометров или другим способом.

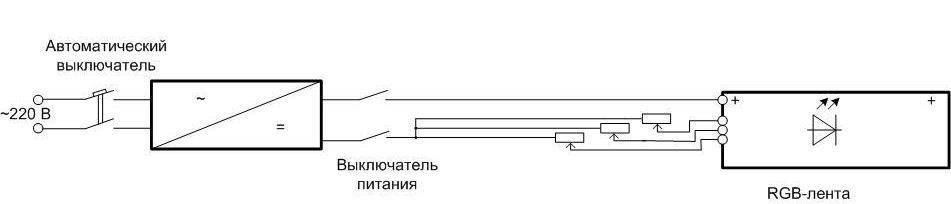

Подключение LED-светильника для ручной регулировки.

В этом варианте яркость каналов можно регулировать раздельно, устанавливая нужный цвет свечения, но на переменных резисторах бесполезно теряется часть мощности. Вместо потенциометров можно поставить отдельные выключатели и смешивать цвета на полной яркости.

Можно поискать другие способы регулировать ток в ручном режиме, но все эти методы позволяют получить лишь статическую картинку. Динамические световые эффекты возможны лишь с помощью RGB-контроллера.

К контроллеру можно подключать и монохромный светильник на соответствующее напряжение и мощность. Он подключается к одному из выводов блока управления и работает в режиме регулирования яркости.

Схема, устройство и принцип работы контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGBсветодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты»

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Контроллер / концентратор Cooler Master RGB

• Простое в использовании программное обеспечение
• Многоцелевое использование
• Легко монтируется
• Общий интуитивный опыт

Пульт дистанционного управления: Нет | Поддержка программного обеспечения: Да

CoolerMaster — это бренд, известный своей высококачественной продукцией. У них есть огромная линейка периферийных устройств для игровых ПК. Они представили отличный контроллер RGB, который оснащен множеством функций. Это один из лучших на рынке. CoolerMaster упрощает эту задачу с помощью этого контроллера, поскольку программное обеспечение интуитивно понятно. Они предоставили этот высококачественный опыт по приемлемой цене. Вот почему это первое место в нашем списке.

Это чрезвычайно простой и простой в использовании контроллер RGB. Он без проблем работает с вентиляторами RGB, светодиодными полосами RGB и т. Д. Этот низкопрофильный и компактный контроллер RGB поставляется со встроенными магнитами и легко помещается в корпусе вашего ПК. Контроллер предлагает четыре порта RGB, которые поддерживают вентиляторы RGB 12 В или светодиоды RGB с 4-контактным разъемом RGB. Тем не менее, вы сможете подключить еще два дополнительных вентилятора / светодиодных ленты RGB к единственному порту для увеличения освещения с помощью кабеля-разветвителя.

Для питания контроллер RGB использует один разъем питания SATA, поэтому здесь используется интерфейс связи USB (9-контактный разъем) для работы с программным обеспечением RGB. Разнообразные световые эффекты RGB и индивидуальная настройка выполняются с помощью программного обеспечения Cooler Master RGB. Следует отметить, что этот контроллер RGB несовместим с альтернативным программным обеспечением RGB, но с собственным. Контроллер RGB работает с любыми вентиляторами RGB и светодиодными лентами RGB, имеющими 4-контактный разъем (+ 12V-GRB). В комплект поставки входит контроллер RGB вместе со всеми указанными переходными кабелями и разъемами.

Итак, если на вашей материнской плате отсутствует поддержка RGB, но вы хотели бы использовать вентиляторы RGB и светодиодные ленты RGB в корпусе компьютера, то этот разъем RGB будет действительно хорошо служить вашей цели. Это не только довольно недорого, но и очень эффективно в том, что делает.

• Чрезвычайно надежный
• Простое в использовании программное обеспечение CAM
• Может использоваться для управления широким спектром аксессуаров
• Четыре отдельных канала

Пульт дистанционного управления: Нет | Поддержка программного обеспечения: Да

NZXT всегда был в игре с освещением. Их корпуса с акцентным освещением стали появляться даже тогда, когда они не были так популярны. Эта компания теперь производит первоклассные контроллеры освещения RGB и светодиодные ленты, а также многие другие продукты. Это полный пакет, который учитывает потребности потребителей и проверяет все основные функции.

Это адресный контроллер RGB с 4 портами, способными поддерживать 6 аксессуаров или 40 светодиодов (10 светодиодов на канал). Для установления связи используется разъем USB 2.0 (9 контактов) и разъем Molex. Он совместим с вентиляторами Hue + LED strips RGB. Этот контроллер входит в состав осветительного комплекта Hue2, который включает 4 светодиодные ленты с 10 индивидуально адресуемыми светодиодами. Затем этот комплект может использовать 4 порта для создания бесконечных дизайнов. Для смены полос и управления ими используется простое в использовании программное обеспечение NZXT CAM. Они идут еще дальше, предоставляя пользователям простой процесс установки. Контроллер можно установить с помощью магнитов и винтов. Этот комплект позволяет вам создавать потрясающие впечатления от ПК, делая шаг вперед и давая вам больше, чем вы могли бы попросить.

Он поставляется с 4 светодиодными полосами с индивидуально адресуемыми светодиодами. В сочетании с 18 светодиодами акцента Cable Comb и 30 светодиодами HUE 2 UnderGlow, HUE 2 создает впечатляющее отображение осветительных приборов RGB. Все они без труда управляются через CAM, и это очень удобно, чтобы уберечь вас от отвлекающих факторов во время игры. С комплектом NZXT Hue 2 не так уж много проблем. Он не только предоставляет вам множество опций, но также поставляется с полным комплектом для полноценного использования. Однако это тоже делает вещи дорогими, и многие задаются вопросом, стоит ли покупать такой дорогой продукт только для освещения в первую очередь.

Плюсы и минусы

Основные преимущества:

• экономия электроэнергии,
• прочность и длительное время службы,
• большая отдача чистого и насыщенного света,
• небольшие габариты,
• способность выдерживать механические воздействия,
• температурная стойкость от -40 до +50°,
• экологически безопасные материалы,
• возможность регулирования света,
• лёгкая установка,
• электробезопасность.

К недостаткам можно отнести:

• высокую стоимость,
• маленькую мощность,
• потребность в трансформаторе, усилителей, выпрямителе.

Высокая стоимость оправдывается долгим сроком службы и гарантией надёжной работы.

Rgb ленты дают возможность создания прекрасных световых эффектов с помощью уровня, размещения и многообразия цветовых решений. Они позволяют наполнить светом спальню, кухню, ванную, осуществить любые фантазии в освещении различных объектов.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Какие есть виды

Они бывают различных типов, включая герметичный с разными типами защиты. Стандарт защиты IP 20 указывает на то, что данный вид устройства наименее защищён и его нельзя использовать на улице, а также в помещения с высокой влажностью. В свою очередь устройство с уровнем защиты IP68 идеально подходит для наружного использования.

По типу управления выделяют такие виды:

• Контроллер для светодиодной ленты с пультом. Он управляется при помощи инфракрасного излучения. Радиус действия самого пульта приблизительно до десяти метров. Датчик должен находиться в зоне прямой видимости для нормальной передачи сигнала.
• Кнопочные пульты являются самыми распространёнными. Они дешёвые и не отличаются сложностью в эксплуатации. Каждая кнопка отвечает своей функции.
• Сенсорные пульты управления имеют сенсорное кольцо. Оно позволяет выбрать режим и цвет свечения светодиодов.
• Без пульта. Такая разновидность актуальна, если нет необходимости менять режим работы устройства. Управление происходит с помощью кнопок, расположенных на самом корпусе. Режимы и количество функций зависят непосредственно от модели.
• У мини-контроллера RGB есть три кнопки управления: mode (режим), speed bright (скорость мерцания) и color (цвет). Его небольшие размеры позволяют быстро и удобно подключать к открытому блоку питания, а также хранить практически в любом месте.
• Устройство с радиопультом происходит при помощи радиосигнала, радиус которого составляет 100 метров. Функционирует даже через стены.
• Существуют устройства, управляемые по Wi-Fi. Ими можно управлять через планшет, смартфон, компьютер. Программное обеспечение для управления прилагается на диске или доступно в интернете на iStore или на Play Market. Есть модели с уже устроенным Wi-Fi модулем и те, которые управляются через роутер. Он в свою очередь может регулировать несколько RGB-лент.
• Звуковые устройства оснащены функцией сканирования звуков (хлопок или щелчок), обрабатывают их и меняют режим работы светодиодов.
• Помимо этого, существуют светодиодные лампы Gauss, оснащённые RGB-контроллером с пультом управления. Светодиодная лампа GX53 не уступает по функциям, мощности и цветовой гамме лентам. В сочетании с лентой, вместе светильники дают прекрасное и качественное освещение.

Где и как используется

Устройство непосредственно используется вместе с различными светодиодными светильниками. Сами же светодиодные источники света применяются в самых разных сферах, начиная от производства и строительства, заканчивая украшением и подсветкой архитектурных элементов.

Благодаря своей стойкости к влаге они также используются для освещения водных объектов. RGB-контроллер позволяет создавать самые разные вариации света, что лишь придаст объекту особую эстетичность. Практически всегда к SMD 3528, а также к улученной модели SMD 5730 прилагаются контроллеры с разными типами управления.

Что нам потребуется для подключения RGB ленты

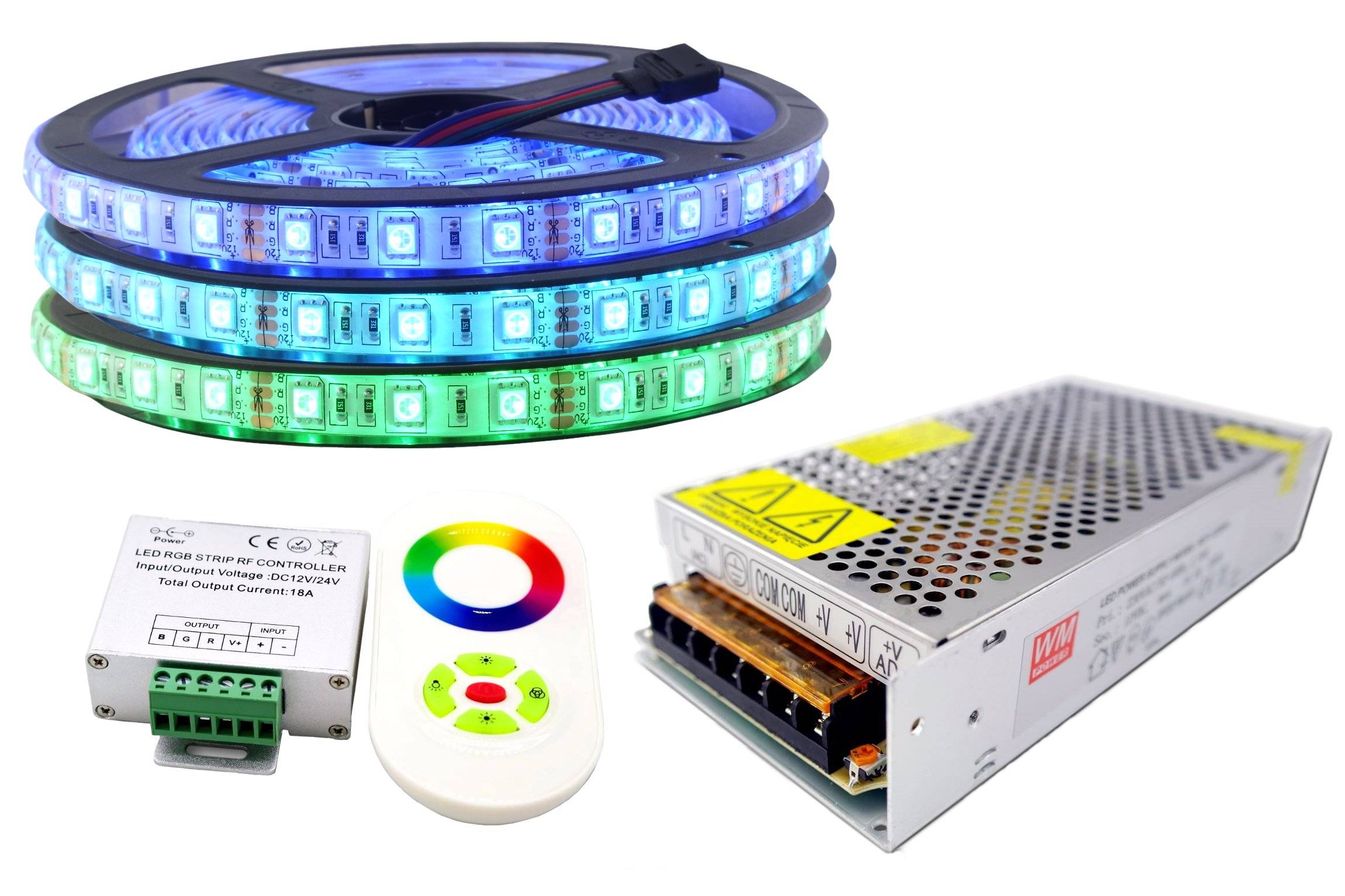

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее

Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.

Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

1. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

1. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
2. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Типы управляющих элементов

Контроллер управления светодиодной лентой – это прибор, позволяющий включать (коммутировать) три линии светодиодов одновременно, раздельно, с разной интенсивностью сигнала в каждом канале.

Устройства, управляющие светотехническими приборами, бывают двух типов:

1) механические;

2) электронные.

Механический управляет переключением линий светодиодов в ручном режиме. Вы можете взять блок питания от одноцветной ленты и подключить его минусовой выход к трехклавишному бытовому выключателю, три выходных клеммы которого соединяются с тремя сигнальными каналами. В этом случае вы получите возможность включить все три типа светодиодов, любую пару или один. Конечно, это не слишком удобно, да и спектр цветовых эффектов будет ограничен.

Электронные дают возможность управлять не только количеством и типом подключенных светодиодов, но и интенсивностью их свечения. В зависимости от того, сколькими светотехническими приборами они могут управлять и откуда получать управляющее воздействие, они бывают одно-, двух- и трехканальными. Как правило, у контроллера есть отдельный выход (провод), на конце которого находится чувствительный элемент. Такой же, как и установленный, например, на телевизоре. Он необходим для того, чтобы можно было использовать пульт управления светодиодной лентой.

При подключении RGB светодиодного устройства вам не требуется ничего изобретать. В комплекте заводской поставки вместе с ней идет блок питания, а также контроллер и сенсорный пульт для светодиодной ленты.

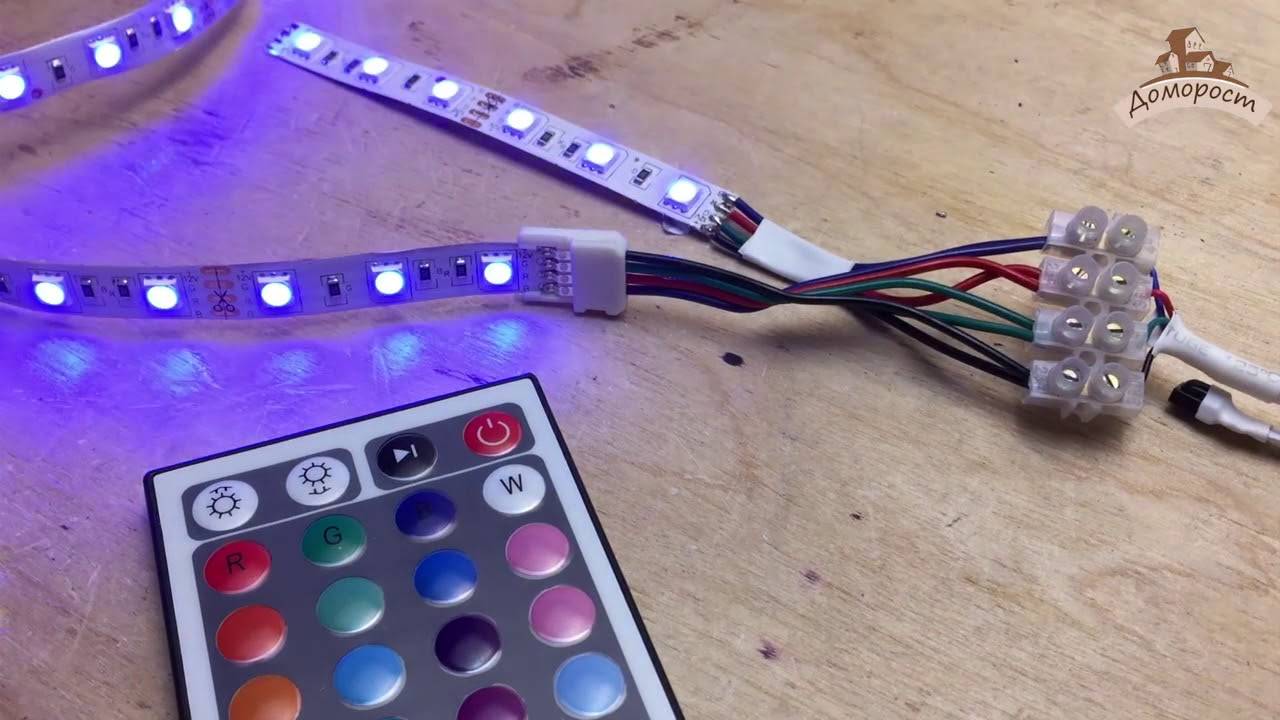

Теперь давайте перейдем к тому, как подключить RGB светодиодную ленту на практике.

Настройка LED в Betaflight, порядок подключения и выбор цвета

Во вкладке «LED Strip» мы должны определить порядок расположения светодиодов, для этого нажмите кнопку «Wiring Order Mode«. Здесь мы объясним Betaflight, где и как расположены светодиоды на квадрокоптере.

Начните с самого первого светодиода, который подключен к полетному контроллеру и обозначьте его место на сетке, затем второй светодиод и так далее.

Betaflight начинает нумерацию с 0, поэтому когда вы дойдете до 4 светодиода, он будет под цифрой 3. После того, как расположите все светодиоды, нажмите на «Wiring Order Mode«.

Далее, назначаем цвет каждой ячейке.

Выберите первый светодиод (по цифрой 0), кликнув по нему, затем выберите «Colors» и выберите нужный вам цвет на диаграмме цветов.

Обратите внимание, что светодиод на сетке теперь имеет индикаторы, указывающие, что функция цвета включена и выбран цвет Magenta

Определите цвет для каждого светодиода в ленте, выбирая любой цвет, какой вам нравится, и нажмите «save». Теперь каждый светодиод будет гореть выбранным цветом.

Теперь как только вы включите квадрокоптер, все 4 светодиода будут гореть пурпурным цветом. Перейдем к более сложному примеру.
