Как сделать инкубатор своими руками в домашних условиях

Инкубатор из картонной коробки

Следующий вариант производства небольшого домашнего инкубатора – самый дешевый из предлагаемых. В среднем на его изготовление уходит всего несколько часов. Однако при всей дешевизне такого изделия и простоте сборки картон является и самым непрочным из наиболее распространенных подручных материалов.

Инкубатор из коробки

Шаг 1. Прежде всего, находят ненужный в хозяйстве короб, размер которого составляет, например, 56х47х58 см (в зависимости от количества яиц в закладке размеры могут изменяться). Изнутри коробку аккуратно обклеивают в несколько слоев бумагой или войлоком.

Коробка для инкубатора

Шаг 2. Далее следует проделать несколько отверстий для электропроводки, внутри закрепить 3 лампы на 25 Вт каждая. Уровень установки ламп должен быть на 15 см выше уровня укладки яиц. Чтобы исключить ненужные теплопотери, лишние щели, в том числе отверстия для проводки, закупоривают ватой. С другой стороны, необходимо предусмотреть несколько вентиляционных отверстий.

Отверстия для электропроводки и установка других устройств на дне короба

Шаг 3. После этого изготавливаются деревянные лотки для яиц, монтажные рейки (на них будут устанавливаться лотки) и дверца.

Лоток для куриных яиц

Лоток для перепелиных яиц

Шаг 4. Контроль за температурным режимом будет осуществляться с помощью термометра, который помещают внутри инкубатора. Для поддержания заданного уровня влажности на дно коробки устанавливают резервуар с водой. За всем происходящим внутри картонной камеры можно будет наблюдать через смотровое окошко 12х10 см, которое прорезают в верхней стенке.

Готовый инкубатор

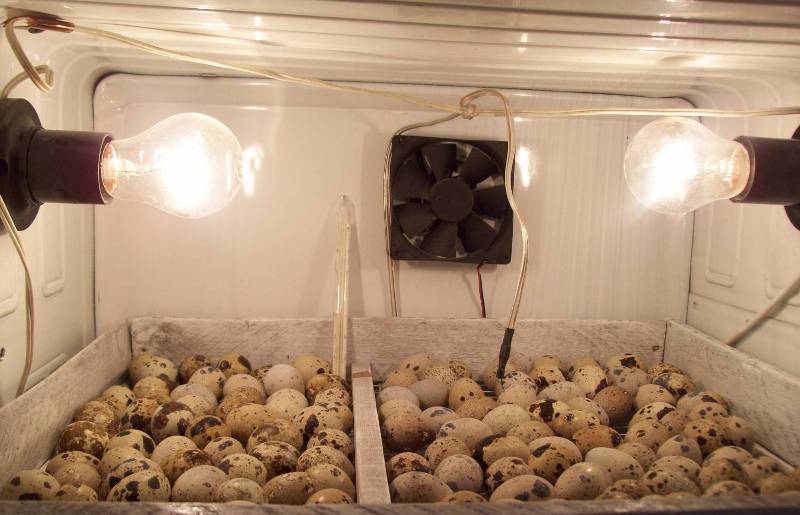

Инкубатор из б/у холодильника

Корпус старого холодильника как нельзя лучше подходит для обустройства искусственного «гнездовья». Дело в том, что это незаменимое в повседневном быту оборудование спроектировано так, чтобы надежно удерживать во внутреннем пространстве заданную температуру. Этой цели, в частности, служит специальная конструкция термоизолирующих стенок холодильника.

Самодельный инкубатор из холодильника

В то же время, имеющиеся в холодильнике стеллажи и полки легко приспособить под лотки для яиц. Крепежные пазы на внутренних стенках позволяют без труда равномерно распределить закладку яиц по всей высоте камеры холодильника. При этом его объема вполне хватит, чтобы установить внизу систему обмена жидкости – с ее помощью будет обеспечиваться сбалансированный уровень влажности.

Система вентилирования

Монтаж устройства для искусственного выведения молодняка домашней птицы нельзя представить без обустройства, хотя бы, простейшей системы вентиляции. Она напрямую воздействует на состояние воздуха внутри камеры, в том числе на температурный режим и влажность. Таким образом, формируется идеальный для вызревания яйца микроклимат.

Установлено, что оптимальной средней скоростью проветривания является скорость 5 м/сек. Перемещение воздушной массы обеспечивается работой вентилятора. В верхней и нижней частях корпуса обязательно должны быть просверлены вентиляционные отверстия.

Система вентиляции

Чтобы воздух не «закачивался» в слой стекловаты под обшивкой, в отверстия рекомендуется вставить пластиковые (металлические) трубки соответствующего диаметра. Частично или полностью перекрывая эти отверстия, можно регулировать процесс вентиляции.

Монтаж обогревательной системы и подбор терморегулятора

Для формирования простейшей системы обогрева внутренней камеры подбирают 4 лампы накаливания мощностью по 25 Вт или 2 лампы по 40 Вт. Хороший прогрев всего объема обеспечивается равномерным распределением лампочек между нижней и верхней частями холодильника. При этом лампы, закрепляемые внизу, не должны мешать емкости с водой, которая увлажняет воздух внутри инкубатора.

Готовый терморегулятор

Цены на терморегуляторы

Терморегулятор

В процессе создания оптимального температурного режима участвует также терморегулятор. Традиционно птицеводы используют 3 вида терморегуляторов – биметаллическую пластину, электроконтактор (термометр на ртутной основе с электродом) или барометрический датчик. Первый вид замыкает электрическую цепь при достижении заданного уровня нагрева, второй отключает обогрев при определенной температуре, третий производит замыкание цепи с возникновением чрезмерного давления.

Механизм переворачивания яиц

Стандартный инкубационный процесс предполагает обязательное переворачивание яйца с частотой 2-4 раза в сутки. Эту функцию в домашнем устройстве вместо птицы-наседки выполняет специальный механизм.

Механизм поворота

Суть работы данного механизма состоит в том, что электромотор приводит в действие специальный шток, который передает импульс движения на лоток с яйцами. Чтобы смонтировать простейший механизм, необходимо:

1. Установить внизу камеры редуктор.
2. Установить деревянную раму, удерживающую лотки. Крепить их следует так, чтобы был возможен наклон лотков на 60 градусов в сторону дверцы и на 60 градусов в обратную сторону.
3. Редуктор необходимо прочно зафиксировать.
4. Прикрепить к электродвигателю шток, соединенный другим концом с лотком для яиц.

Итак, мы выяснили некоторые особенности изготовления своими руками бытового инкубатора на базе б/у холодильника. Теперь можно обратиться к пошаговой инструкции по его сборке.

Последовательность действий

1. В потолке корпуса высверлить несколько отверстий – для ламп системы обогрева и сквозное для вентиляции.
2. В нижней части просверлить не менее 3 вентиляционных отверстий диаметром 1,5 см.
3. Для большей сохранности тепла стенки внутри аппарата желательно отделать пенополистиролом.
4. Переделать старые полки в лотки для яиц.
5. Снаружи корпуса закрепить терморегулятор, внутри установить датчик.
6. Для организации принудительной циркуляции воздуха возле ламп обогрева в верхней части камеры закрепить 1-2 вентилятора (например, от компьютера).
7. Вырезать в дверце холодильника небольшой проем под смотровое окошко. Проем закрыть стеклом (прозрачным пластиком).

Почему необходимо переворачивать яйца

Если пренебрегать своевременным и регулярным переворотом яиц, из них не вылупится крепкого и здорового перепелиного потомства.

Если окунуться в биологию, то можно понять, что желток имеет меньший удельный вес, чем белок. Соответственно, он будет всегда подниматься вверх. И если яичко все время будет лежать на одной стороне, то эмбрион рискует приклеиться к скорлупе и погибнуть.

Фермеры говорят, что перепелиные яйца нужно переворачивать не менее четырех раз в сутки, то есть каждые шесть часов.

Таким образом, равномерно прогревается все яйцо, органы будущего зародыша развиваются постепенно, обеспечивается правильное положение эмбриона к концу инкубации.

Манипуляции с инкубационными яичками повышают не только выводимость, но и здоровье всего поголовья перепелов.

Проводили опыты, показавшие в результате, что яйца, которые ни разу не переворачивались, дали 15% потомства. В то время, как два переворота в стуки обеспечило 45% выводимости, а шесть поворотов — 85%.

Стоит отметить, что на вывод перепелов никак не повлияло, с какого для начали перевороты: с первого или третьего.

Основные требования, предъявляемые к инкубатору

Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.

Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.

Термометры для инкубаторов

Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.

При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.

Таблица температурного режима в инкубаторе

Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%. И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%

И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.

Инкубатор с гигрометром

Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.

С чего начать создание инкубатора?

Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.

Листы пенопластирола

Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.

Компоненты для создания инкубатора

Компоненты и инструменты, необходимые для работы

• Корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски).
• Пенопластовые блоки – в зависимости от выбранного проекта.
• Стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы.
• Лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.

• Вентилятор, термометр.

  Пример вентилятора, встроенного в инкубатор

• Терморегулятор. Используется при проектировании автоматического инкубатора. С этой целью можно применять биметаллические пластины, барометрические датчики или электрические контакторы.
• Моторедуктор, подшипники с хомутами (для оборудования устройства механизмом переворота).
• Гигрометр. С его помощью отслеживается текущая влажность.
• Монтажные инструменты (лобзик, плоскогубцы, нож, изолента и т.д.).

Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.

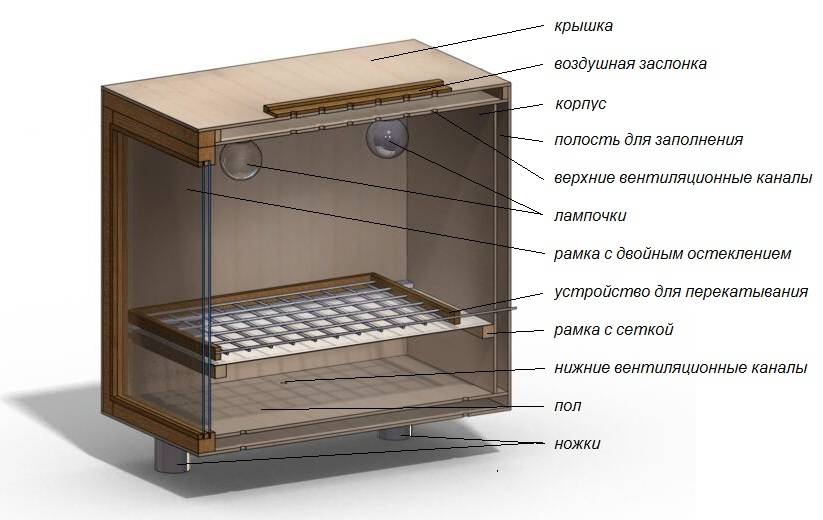

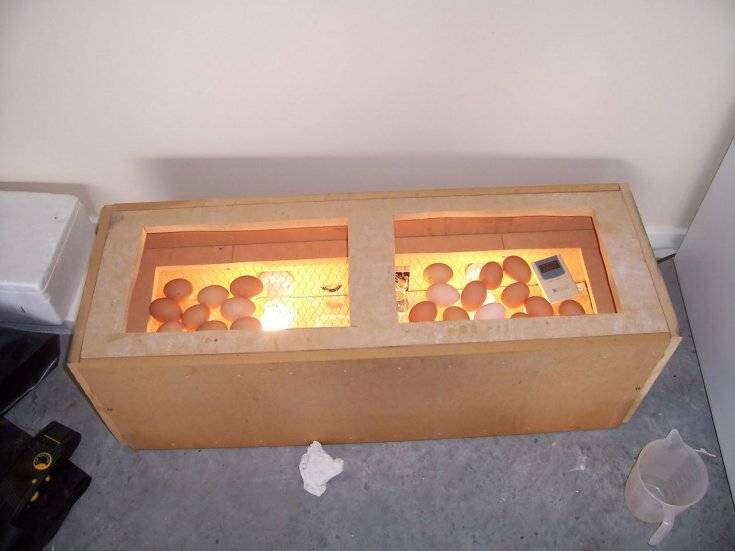

Изготовление инкубатора с самодельным корпусом

Изготовление корпуса

Корпус инкубатора можно изготовить из листов фанеры с применением деревянных брусьев, листов ДСП или картонных ящиков.

Фантазия подсказывает некоторым умельцам брать за основу старые ульи или корпуса вышедших из строя телевизоров.

Внутренние стенки инкубатора лучше отделать пластиком или другим влагостойким материалом, удобным для мытья

Важно не допускать размножения грибка, плесени или других микробов

Обратите внимание! Высота инкубатора может составлять примерно 1 метр под один или два лотка с яйцами

Утепление и вентиляция корпуса

После сооружения корпуса начинается его утепление. Для этого можно использовать различные материалы:

• асбест;
• пенопласт;
• ватин;
• синтетический утеплитель;
• войлок;
• поролон.

Фанерные стенки желательно сделать двойными, теплоизоляция будет лучше.

В верхней стенке инкубатора нужно сделать смотровое окно для наблюдения за созреванием яиц. Для притока свежего воздуха вверху и внизу корпуса делают от 4 до 8 отверстий диаметром до 30 мм и одно — для помещения температурного датчика.

Дно корпуса можно сделать из строительной сетки, покрыть ее пластиковой сеткой – так вентиляция тоже будет обеспечена. Следует учесть обязательное наличие зазора между полом и дном корпуса для притока воздуха.

Изготовление и установка лотков

Изготовить лотки для яиц можно из металлических прутьев в виде крупной сетки и обтянуть их капроновой тканью, можно изготовить из фанеры или дерева с высотой бортиков 6-8 см.

Между стенками корпуса и заложенными яйцами нужно сохранять свободное пространство для вентиляции воздуха.

Под лотками ставится ванночка, наполненная водой, для создания высокой влажности. К ней могут быть припаяны держатели под ткань для увеличения поверхности испарения.

Лотки можно установить:

• на специальные крепления по принципу выдвижных мебельных ящиков, для этого предусматривается открытие передней стенки инкубатора;
• на ось, которая служит опорой для лотков. Инкубатор можно открывать сверху, поднимая крышку.

Установка системы обогрева инкубатора

Нагревание инкубатора осуществляется обычными лампочками мощностью от 25 до 40 Вт, подключенными параллельно. Учтите, что лучше использовать 4 лампы по 25 Вт, чем 2 лампы по 40 Вт.

Чтобы избежать перегрева зародышей, расстояние от ламп до яиц должно быть не меньше 20 см.

Можно применять нагревательные спирали от старого утюга (на металлическом листе, покрытом асбестом). Раполагать нагревательные элементы рекомендуют сверху или по периметру корпуса.

Используйте терморегулятор мощностью в 300 Вт с целью контроля температурного режима. Он устанавливается снаружи, а его датчик – внутри инкубатора. Функционирование терморегулятора должно быть круглосуточным.

До закладки яиц испытайте температурный режим инкубатора в течение суток, чтобы убедиться в возможности менять температуру на каждом этапе инкубации. Так, для цыплят в первые два дня нужна температура 38 ºС, затем до 10-го дня 37,8 ºС, с 11 по 16 день — 37,5 ºС, с 17 по 19 день — 37,2 ºС, с 20 по 21 день — 37 ºС.

Внимание! Не превышайте максимально допустимую температуру в инкубаторе! Температура 40 ºС на протяжении 10 минут приведет к гибели зародышей

Контроль влажности в инкубаторе

Поддержание влажности осуществляется установленным внутри корпуса психрометром. Его показания должны быть видны в смотровое окошко инкубатора. Психрометр можно купить в любом зоомагазине.

Влажность в инкубаторе сначала должна быть 40–60 %, а в период вывода цыплят – 80 %. Перед выборкой цыплят влажность понижают.

Вентилятор можно подобрать из компьютеров от старых блоков питания. Благодаря ему достигается равномерный прогрев корпуса, выравнивание показателей влажности и температуры.

Совет птицевода: не допускайте сквозняков, когда открываете инкубатор для переворачивания яиц.

Внутри рамки, в промежутке между рейками и вентилятором, уложена нагревательная спираль и залита плиточным клеем на цементной основе. В результате после высыхания клея – бетонная стенка с подогревом.

Как в домашних условиях сделать инкубатор: изучаем важные нюансы

Модели заводского изготовления, без сомнений, ? удобные и практичные устройства, но не каждый может позволить себе такое недешёвое удовольствие. Сделать своими руками простой инкубатор для перепелов или кур не так сложно. Его основные компоненты: корпус, система нагрева и вентиляции, устройство для переворота. Рассмотрим основные требования к ним.

Требования к корпусу инкубационного устройства

Самое главное – корпус конструкции должен сохранять нужный для выведения птенцов температурный режим. Второй существенный момент – удобство в обслуживании. Время от времени нужно открывать устройство, проверять работу нагревательных элементов, проветривать кладку.

И последнее требование к корпусу – подходящие размеры. Яйца не должны лежать плотно, расстояние между ними – не менее сантиметра. Такое расположение кладки обеспечивает хорошую вентиляцию и равномерный прогрев.

Как нагревать кладку и контролировать температуру

Только оптимальная температура гарантирует появление птенцов

Даже небольшие отклонения могут всё испортить, поэтому так важно правильно подобрать нагревательный элемент для инкубационной конструкции

Нагреватель можно закрепить над лотком с яйцами, под ним или по периметру кладки. Он должен работать без перебоев и равномерно прогревать лоток

Какие нагревательные элементы можно использовать для инкубатора:

Существенный недостаток этого элемента – неравномерный нагрев.

Постоянный свет – это несвойственные для выведения цыплят условия.

Лампы накаливания – 45.

Керамические лампы – 650.

Встроенный ТЭН равномерно распределяет тепло в полости инкубационного устройства.

Недостаток этого нагревателя ? в сложной замене и необходимости специально держать под рукой запасной, если случится поломка.

Это самый экономичный тип обогревателя.

ИК-плёнка равномерно распределяет тепло по лотку.

Менять такие обогреватели непросто и лучше пригласить для этой задачи профессионала.

Как обустроить вентиляцию в инкубаторе

Хорошая вентиляция обеспечивает равномерное распределение тепла по всему инкубатору. В застойном воздухе яйца перегреваются, и зародыши погибают от недостатка кислорода.

Вентилирование в инкубационном устройстве может быть постоянным или периодическим. В первом варианте тепло равномерно распределяется по всему лотку.

Для выполнения этой задачи не нужен мощный вентилятор, для домашних целей вентилятор для инкубатора можно сделать из обычного компьютерного кулера с диаметром от 80 мм

Вам понадобится:

1. крышка со смотровым окном,
2. корпус,
3. решетка для яиц,
4. лампочки с патронниками,
5. емкости для воды,
6. вентилятор на 12 V,
7. Регулятор напряжения 12 V,
8. градусник,
9. терморегулятор,
10. термодатчик,
11. контроллер частоты переворота (цифровой таймер).

Как сделать самому инкубатор для куриных яиц: пошаговая инструкция

Способы изготовления агрегата отличаются в зависимости от исходного материала для корпуса. Ниже рассмотрены наиболее доступные варианты.

Как сделать инкубатор из пенопласта своими руками

Преимуществами пенопласта как материала для агрегата для вывода птиц являются отличные теплоизоляционные свойства, дешевизна и легкость. Чтобы изготовить инкубатор из пенопласта своими руками, потребуются инструменты и комплектующие:

• два листа материала толщиной 5 см;
• четыре лампы накаливания – для рассматриваемой небольшой конструкции достаточно ламп в 25 Вт;
• скотч;
• паяльник для прорезывания отверстий (материал легко крошится при резке ножом);
• набор лотков;
• термометр;
• жидкий клей;
• вентилятор.

Последовательность работ:

1. Из первого листа делают боковые стенки, нарезав его на 4 равные части.
2. Стенки склеивают.
3. Из второго листа делают основание шириной в 40 см и крышку шириной в 60 см (длина обеих частей – 50 см).
4. Бока основания промазывают клеем и вставляют его в заготовку из стенок.
5. Оклеивают получившуюся коробку скотчем для большей твердости конструкции (начав с дна).
6. Устанавливают на дне пенопластовые брусья высотой в 6 см, на которых будут помещаться лотки.
7. Просверливают на сантиметровой высоте от дна 2 отверстия для вентиляции диаметром 1-1,5 см.
8. Устанавливают лампы.
9. Ставят терморегулятор с внешней стороны крышки, датчик же помещают с внутренней, проделав под него маленькое отверстие.
10. Ставят лоток – он должен находиться на расстоянии не менее 4 см от стенок.

Инкубатор своими руками с автоматическим и ручным переворотом

Чтобы сделать самодельный инкубатор с автоматическим переворотом яиц, потребуется приобрести устройство для поворачивания. Применяются виды механизмов переворачивания яиц:

• Подвижная сетка – подходит для небольших инкубаторов. При ее медленном движении (автоматическом или ручном) происходит изменение положения яиц.
• Роликовый механизм применяется реже: его самостоятельное изготовление требует множества мелких деталей.
• Автоматический механизм, вращающий лотки по истечении заданного времени, используется в крупных агрегатах.

Как сделать аппарат для вывода птенцов из холодильника или фанеры

Конструкция из холодильника готовится так:

1. Из камеры удаляются полки и емкости для хранения продуктов.
2. Просверливаются 3-4 придонных вентиляционных отверстия.
3. Устанавливаются вентиляторы и лампы. В зависимости от размера камеры потребуется 2-4 вентилятора, помещаемых рядом с лампами.
4. В крышке или стенке монтируется смотровое окно.

Можно сконструировать модель из фанерных листов. Ее размеры и обустройство мало отличаются от таковых для пенопластовой. Стенки корпуса должны состоять из двух слоев материала, между которыми монтируют утеплитель. В крыше устанавливают окно обзора со смещающимся стеклом, позволяющим вентилировать инкубатор.

Как сделать инкубатор из коробки — самый легкий способ

Самый простой инкубатор своими руками конструируется из картона. Этот материал обладает наименьшей прочностью и плохо сохраняет тепло. Процесс отличается от работы с пенопластом:

• Отверстия для продува делают на высоте 3-4 см от дна.
• Рейки для лотка крепятся в 6-7 см над уровнем дна, в качестве лотка используется магазинная коробка для яиц.
• В крыше делают отверстия для лампы (в центре) и термометра (с краю), а также смотровое окошко.

Виды инкубаторов

Устройства делятся на следующие виды:

1. Бытовые.
2. Фермерские.
3. Промышленные.

Главные различия кроются в количестве яиц в лотке, степени автоматизации контроля и размерах устройства. Первый вид рассчитан на выведение цыплят в инкубаторе в количестве 30–150 птенцов, второй — до 1000, третий — тысячи или сотни тысяч.

Технологичные инкубаторы для цыплят снабжаются автоматическими контроллерами температуры и влажности, вентиляцией, поворотными лотками, газоанализаторами и датчиками на яйцах. Габариты начинаются на уровне коробок бытовой техники, а заканчиваются помещениями размером с двухэтажный дом.

Инкубатор из картонной коробки

Это самый простой вариант изготовления инкубатора своими руками. Несмотря на простоту конструкции, перед началом работ рекомендуется сделать чертежи будущего приспособления. Схема работ выглядит следующим образом.

В качестве основы можно использовать коробку из картона, пластика или дерева. Размеры здесь принципиального значения не имеют, главное чтобы в такой самодельный инкубатор входило необходимое вам количество яиц. Утеплить конструкцию можно вставками из пенопласта.

В нижней части конструкции необходимо проделать несколько отверстий. Они нужны для вентиляции.

Дверцу лучше всего делать в передней части будущего инкубатора. Это обеспечит удобную закладку и извлечение яиц. Дверцу обычно делают 40*40 сантиметров. Края должны плотно прилегать к стенкам коробки, иначе из инкубатора будет уходить тепло.

В верхней части коробки делают три отверстия, через которые пропускают электрическую проводку. Для такого варианта инкубатора вам понадобятся три лампы, мощностью по 25 Ватт.

Теперь можно приступать к изготовлению лотков. Бортики можно сделать из струганных дощечек, их высота не должна превышать 70 миллиметров. Длину определяйте самостоятельно, этот параметр зависит от размеров коробки. Дно лотков должно быть забрано металлической сеткой.

Рекомендуемый диаметр ячеек – 10*10 миллиметров. Рациональным будет сделать 2–3 лотка, установив их в несколько ярусов. Для удобства переворачивания яиц, можно поставить металлические направляющие.

Для контроля за температурным режимом, понадобится терморегулятор для инкубатора. Его придётся приобретать в магазине, но цена на такие устройства обычно невысока, поэтому ущерба домашнему бюджету это не нанесёт.

После сборки, все щели необходимо тщательно промазать герметиком. Самодельный инкубатор в домашних условиях готов.

Такую конструкцию своими руками можно изготовить за 2–3 часа и в нём без проблем можно разместить около 60–70 яиц. Для небольшого домашнего хозяйства этого более чем достаточно. Но есть и более сложные модели. Некоторые фермеры изготавливают своими руками даже автоматические инкубаторы.
