Гараж из сэндвич – панелей своими руками: Инструкции

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

• Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
• Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
• Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
• Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.

• Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
• Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
• Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении. К недостаткам можно отнести:

К недостаткам можно отнести:

К недостаткам можно отнести:

• Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
• Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
• Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
• Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
• Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
• Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
• Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Подготовка фундамента для будущего гаража

В качестве основания под будущий гараж можно использовать ленточный или монолитный фундамент (см. Как залить фундамент под гараж: делаем правильно). Если поверхность пола внутри гаража планируется делать из бетона, то лучше сразу заливать монолитный фундамент.

Поскольку сендвичные панели для строительства гаража имеют легкий вес, то строение в общем получается не тяжелым и массивного ленточного фундамента не требуется. Для создания монолитного фундамента требуется вырыть котлован по форме будущего гаража на глубину 40-50 см и плотно утрамбовать грунт.

Затем на дно котлована укладывается песчаная подушка в 10 см, следом укладывается слой щебня в 10 см и тщательно утрамбовывается. Песчано-гравийная подушка служит компенсатором при подвижках грунта в результате его промерзания или намокания, что существенно снимает нагрузку с монолитной плиты.

Заливка монолитного фундамента для гаража

Затем в котлован устанавливается опалубка, которая будет на 15-20 см выше поверхности участка, для того, чтобы талая вода не попадала в помещение гаража. После опалубки устанавливается металлическая армированная сетка, которая изготавливается из прутьев диаметром 8-10 мм. После чего она заливается бетоном, как показано на фото выше.

Дополнительные материалы и инструменты

Для возведения гаража, помимо сэндвичей, понадобятся и другие расходники и инструменты.

Если планируется фундамент:

• цемент марки М200-М250;
• щебень и песок;
• толстая фанера или обрезная доска для формирования опалубки;
• арматура диаметром 12 мм для укрепления фундамента;
• битумная мастика.

Если планируется только грунтовое основание, то – гравий или щебень мелкой фракции и песок.

Из инструментов понадобятся:

• бетономешалка;
• лопаты (совковая и штыковая);
• ножницы по металлу;
• циркулярная пила или ножовка;
• шуруповерт;
• перфоратор или дрель;
• рулетка и уровень;
• болгарка;
• саморезы (болты, гайки);
• монтажная пена и герметик;
• колышки и веревка;
• сварочный аппарат (если каркас из металла).

Проектирование бытовки из СИП панелей

При составлении проекта необходимо предусмотреть следующие моменты:

• сезонность бытовки;
• количество жильцов;
• возможность транспортировки в разобранном виде;
• необходимость проведения коммуникаций;
• тип крыши;
• наличие крыльца;
• количество дверей, окон, межкомнатных перегородок.

Перед строительством обязательно составляются чертежи либо эскизы будущей постройки с указанием всех габаритных размеров, местоположением дверей и окон, расположением стропильных ферм (при необходимости), способом обустройства пола и потолка.

Фундамент для бытовки традиционно обустраивается из блоков. Реже изготавливается свайный либо столбчатый вариант. Монолитные основания обустраиваются под многоэтажные варианты, под временные бытовки бетонное основание обычно не заливают.

Варианты конструкций

Наглядно ознакомиться с процессом возведения конструкций вы можете в следующем видео:

Варианты конструкции целиком зависят от назначения бытовки. Примеры:

бытовку – летнюю кухню стоит проектировать с вместительным крыльцом, двускатной крышей и минимум двумя окнами;
бытовка – дачный домик может быть выполнена в виде стандартного прямоугольного вагончика с одним окном, двухэтажного сооружения с мансардной крышей и маршевой лестницей, одноэтажной постройки в виде буквы Г и так далее;
бытовку – дачный сарай можно построить прямоугольной формы с плоской крышей (покрытие – битумная черепица) и одним окном;
в санитарно-бытовых вагончиках важно предусмотреть достаточное количество отдельных комнат и их организацию (моечная, туалет, парная, раздевалка и проч.).

Схема простейшей бытовки.

Пол в бытовке обустраивается из сип панелей, которые укладываются на лаги. Для времянки больше подходит плоская крыша, для жилой бытовки – с одним или двумя скатами. Уклон подбирается в соответствии и используемым кровельным материалом.

Строим стены сэндвичного гаража – проще некуда!

Когда каркас готов, можно приступать к установке сэндвич-панелей. Процесс начинаете с любого угла «скелета». Монтируете (строго по уровню) первую панель, фиксируете ее посредством специальных болтов, поверхность которых покрыта защитным слоем, к каркасу. Процедура не вызывает проблем, так как используемые крепежные изделия имеют резьбу самонарезаемого типа. Болты, заметим, нельзя располагать ближе, чем за 5 см от края (стыковочного) сэндвич-изделия.

Затем выполняете установку следующей панели, фиксируя ее с первой запорным механизмом. В места крепления изделий нужно монтировать прокладки. Они гарантируют требуемую герметичность и плотность соединения. Кроме того, между «скелетом» конструкции и отдельными панелями желательно укладывать ленту-уплотнитель. А для максимальной защиты запорных устройств рекомендуется промазывать их герметиком перед соединением отдельных панелей.

Нередко геометрические размеры сэндвич-изделий в углах конструкции велики для вашей постройки. Это не беда. Лишние сантиметры обрезаются электрическим лобзиком либо пилой по металлу. Работу следует выполнять аккуратно, чтобы полимерный слой на панелях не был поврежден. «Болгарку» для обрезки использовать категорически запрещается. Она способна оплавить края панелей, испортив весь внешний вид гаража.

Все последующие ряды собирают аналогичным образом – ставят стыковочную панель, после этого монтируют другие изделия. Желательно добиваться того, чтобы в горизонтальных рядах стыки между отдельными сэндвич-изделиями располагались «в разбежку». Сделать это просто – начинайте новый ряд с отрезка панели, который остается после монтажа предыдущего.

Монтаж сэндвич-изделий на каркас сооружения

Участки стыков панелей нужно закрывать стальными накладками, которые будут выполнять защитную функцию и сберегать в гараже тепло. Эти элементы должны с обеих сторон от линии соединения выступать примерно на 50 мм. Их промазывают изнутри герметиком, а затем фиксируют на универсальные саморезы.

После завершения всех описанных работ вам останется лишь снять с панелей защитную пленку, а затем сделать крышу постройки – двух- либо односкатную. Ее чаще всего выполняют также из сэндвич-изделий. Панели монтируют от нижнего края крыши по всей ее длине. Их крепление производится к каркасу по верхнему гребню при помощи саморезов. Последнее соединение, таким образом, будет проходить вдоль конька крыши.

Швы на кровле накрываются защитными накладками, перед этим их следует обработать герметиком. Важный момент! Если вы используете изделия с минеральной ватой, потребуется оборудовать водосток, так как проникновение воды в такие панели чревато большими неприятностями.

Теперь вы знаете, как построить гараж из сэндвич-панелей. А далее мы расскажем о том, как возводится бытовка из этих популярных нынче изделий.

Достоинства гаражей из сэндвич-панелей – их немало!

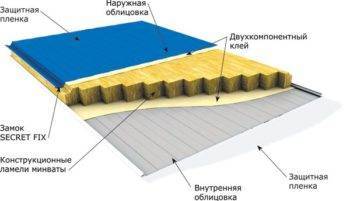

Сэндвичные изделия изготавливаются по принципу пирога – между двумя защитными пластинами из гипсокартона, полимерных современных материалов или оцинкованной стали, размещают утеплитель (его функции выполняет вспененный пенополистирол либо минвата). За счет такой конструкции любое строение из сэндвич-панелей, будь то гараж либо бытовка, получает ряд особых характеристик.

Изготовление сэндвичных изделий

Последние и обуславливают следующие достоинства сэндвичных конструкций:

• Нет необходимости возводить основательный фундамент. Сооружения из сэндвич-изделий устанавливаются на гравийное плотное покрытие либо на простую в исполнении стяжку из бетона.
• Монтаж гаража или хозпостройки не требует привлечения специалистов и строительных организаций. Все работы можно выполнить самостоятельно, причем достаточно быстро.
• Не требуется дополнительно утеплять конструкцию, так как строительство осуществляется из изделий с повышенным показателем теплостойкости. Готовое строение можно использовать без обогрева при температурах до –20 °С.
• При монтаже гаража отсутствует существенный объем мусора и отходов. При этом строительство ведется без использования специальных инструментов, дорогого оборудования и тяжелой техники.
• При необходимости сэндвичное сооружение легко разобрать, перевезти на новое место (малый вес изделий позволяет сделать это практически на любом транспортном средстве) и снова собрать его в короткие сроки.
• Внешний вид сэндвич-построек отвечает общеевропейским стандартам. Применять дополнительные материалы для их облицовки и декоративной отделки нет необходимости.
• Панели сделаны из экологически безопасного материала с отличными эксплуатационными показателями.

Также отметим и то, что строительство гаражей описываемого типа производится без «мокрых» процессов. А значит, возводить постройку можно даже в период зимних холодов.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

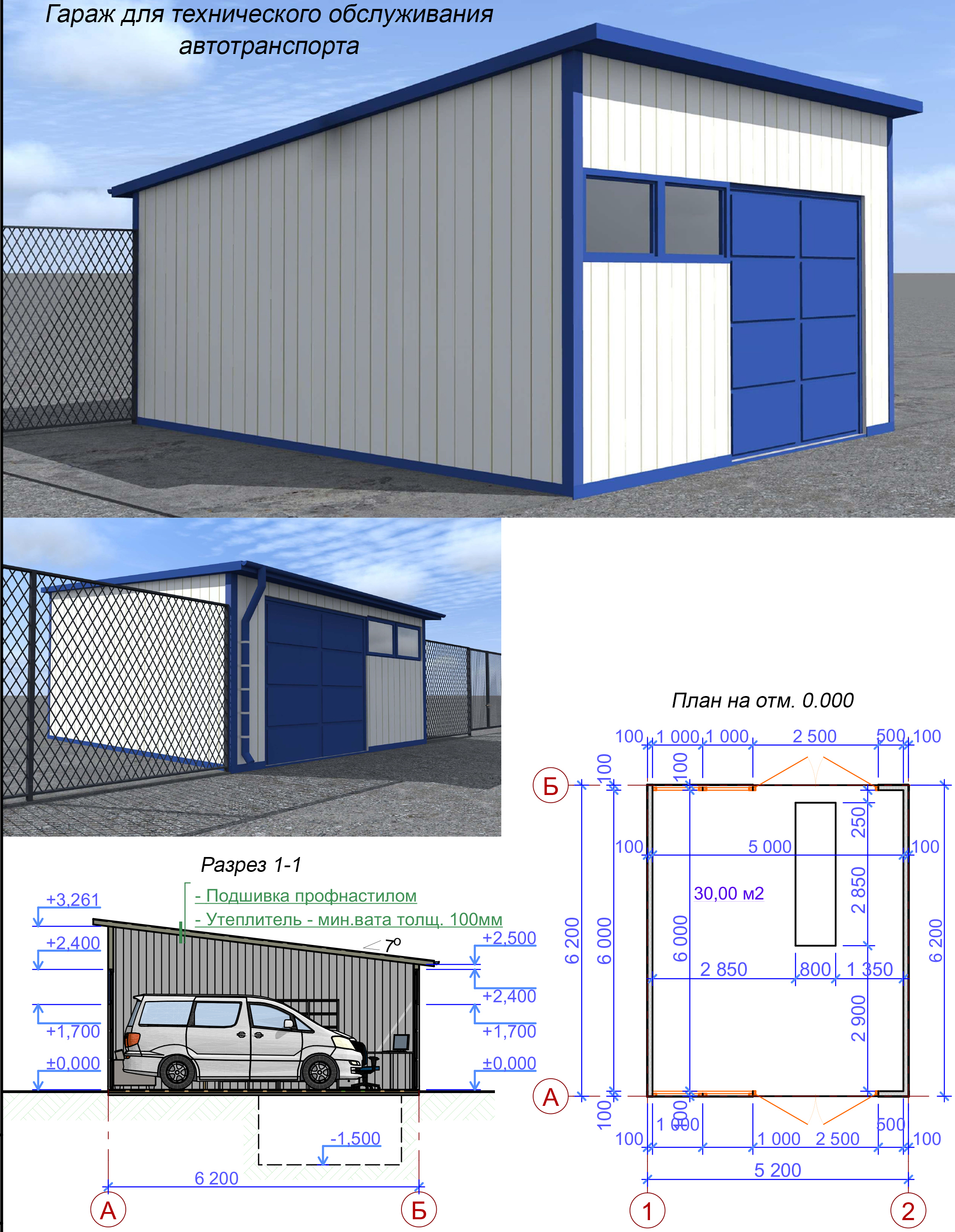

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.

Сравнение с другими стройматериалами

Автомобиль, стоящий на открытой площадке, подвергается негативному воздействию природных нагрузок. Под их действием его срок эксплуатации уменьшается в разы. Поэтому рачительные хозяева стараются построить для него «жилище».

Металлические гаражи, собранные из листового железа, традиционный вид сооружения. Это прочная конструкция с высокими антивандальными характеристиками, но с низкими теплотехническими качествами. Температура на улице и внутри гаража всегда одинаковая, что летом, что зимой.

Гараж из кирпича, камня или блоков в этом плане чуть лучше. Но его строительство обойдется недешево. К тому же на капитальное возведение потребуется разрешение от местных властей, что нередко становится причиной отказа от сооружения. Слишком трудно преодолеть бюрократические препоны.

Теплый гараж из сэндвич-панелей, не зря назван теплым, потому что этот строительный материал собой представляет два металлических листа, между которыми уложен утеплитель: минвата, плиты пенополистирола или пенополиуретан. Поэтому можно говорить о высокой прочности собранной из панелей конструкции, обладающей высокими теплоизоляционными свойствами.

Сэндвич-панели из профнастила с пенополистиролом Источник yandex.md

При этом необходимо отметить, что сами сэндвич-панели – это плиты шириною 1 м длиною от 2 до 12 м. В зависимости от размеров гаража в плане высоты, плиты подрезаются под требуемую длину, что снижает расходы на подгонку. Что касается толщины плитного материала, то и здесь достаточно широкий выбор. Это позволят подобрать панели таким образом, чтобы они полностью соответствовали климатическим условиям региона. Добавим, что современные сэндвич-панели стыкуются между собой замковым соединением. Оно обеспечивает надежность монтажа – внешняя и внутренняя плоскость стыкуются в одну практически бесшовную плоскость.

Панели соединяются в одну прочную бесшовную плоскость Источник congtrinhnhaviet.vn

Преимущества и недостатки гаража из сэндвич-панелей

Начнем с достоинств этой постройки:

1. Высокие теплоизоляционные качества материала дают возможность говорить об утепленном строении, не требующего проведения дополнительных теплоизоляционных процессов.
2. Сэндвич-панели – материал с высокими звукоизоляционными характеристиками.
3. Удельный вес материала достаточно низкий. Так что работать с панелями легко. Для их монтажа не требуется много народу или подъемной техники.
4. Если не учитывать заливку фундамента, то монтаж сэндвич-панелей можно проводить в любое время года.
5. Высокая скорость строительства.
6. Длительный срок эксплуатации, высокие противопожарные свойства, стопроцентная экологичность.
7. Сегодня производители предлагают панели в большом цветовом оформлении.
8. Строительство гаража из сэндвич-панелей по себестоимости считается самым низким. Плюс низким и по трудозатратам.
9. Такой гараж легко разобрать и перенести в другое место.

Гараж из сэндвич-панелей – разборная конструкция Источник rsb96.ru Что касается недостатков, то здесь небольшой список.

1. Нельзя подвергать гараж, собранный из сэндвич-пенелей, длительным нагрузкам.
2. Так как это каркасное сооружение, то металлический каркас придется обрабатывать защитными красками, деревянный антисептическими и антипиренными составами.

Отрицательные стороны быстровозводимого строения из сэндвич-панелей

Недостатками сборных зданий можно считать:

• необходимость организации системы принудительного проветривания, без которой влажность воздуха в гараже повышается;
• низкую несущую способность длинных сэндвич-плит;
• невозможность навешивания на стены хозблока тяжелых конструкций;
• необходимость тщательной обработки стыков между плитами.

Сэндвич-панели — удобный в монтаже, недорогой материал для возведения вспомогательных зданий. Пошаговая инструкция помогает безошибочно выполнить все этапы работы

Важно правильно собрать и обшить каркас. Тогда установка ворот и окон не вызовет проблем

Установка каркаса для сэндвич панелей

Устанавливают сэндвич панели для гаража на специально подготовленный каркас, который может быть выполнен из дерева или металла (см. Металлический каркас для гаража своими руками).

Итак:

• В деревянном каркасе применяется брус 10х10 см или более, в зависимости от площади гаража. Для крепления брусьев между собой используются уголки из оцинкованного металла и саморезы по дереву.
• Металлический гараж возводят из стальных профилей. Можно использовать металлические трубы или уголки, а также П-образные оцинкованные профили. Соединяют металлический каркас при помощи сварки, а в разборном варианте при помощи болтовых соединений. П-образный профиль скрепляется специальными шурупами по металлу.

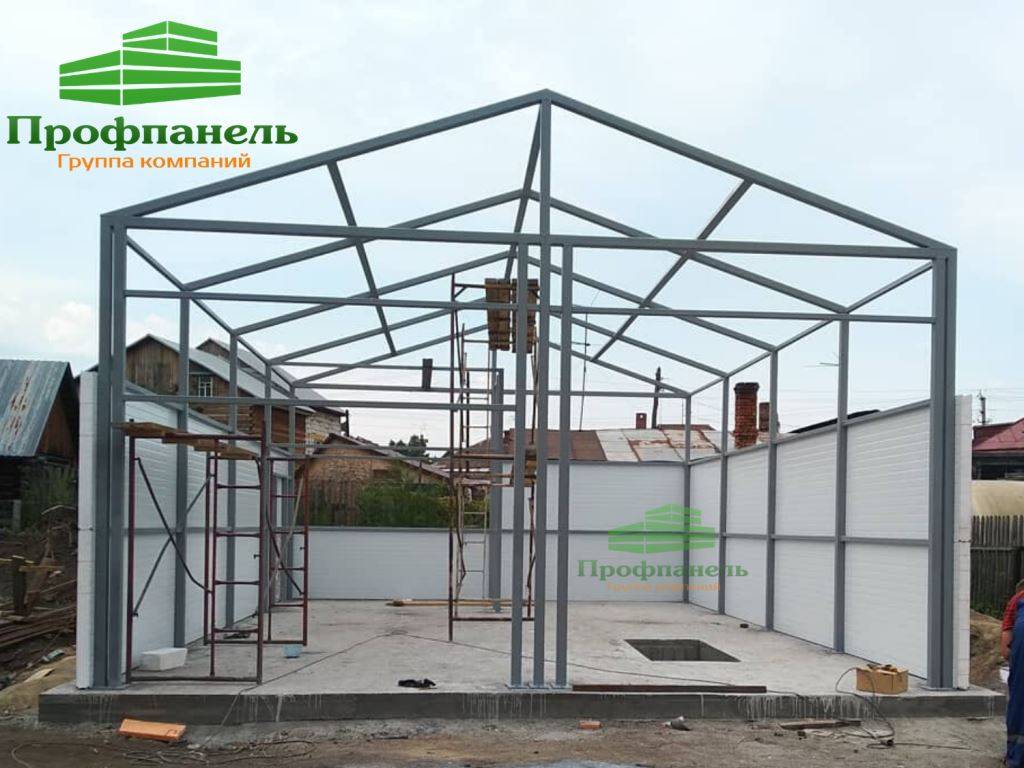

Пример металлического каркаса из П-образного профиля

Строительство из сэндвич панелей гаража начинается с установки закладного профиля на фундаменте, который называется ригель. Ригель устанавливают на расстоянии 10-15 см от края плиты и крепят у фундамента при помощи специальных дюбелей.

Гидроизоляционная лента между фундаментом и каркасом

Сам каркас состоит из жестких прямоугольников для каждой стены с дополнительными ребрами жесткости. Угловые стойки должны быть усилены. Для крыши изготавливаются фермы и устанавливаются на уже готовый стеновой каркас. Примерная схема каркаса показана на изображении ниже.

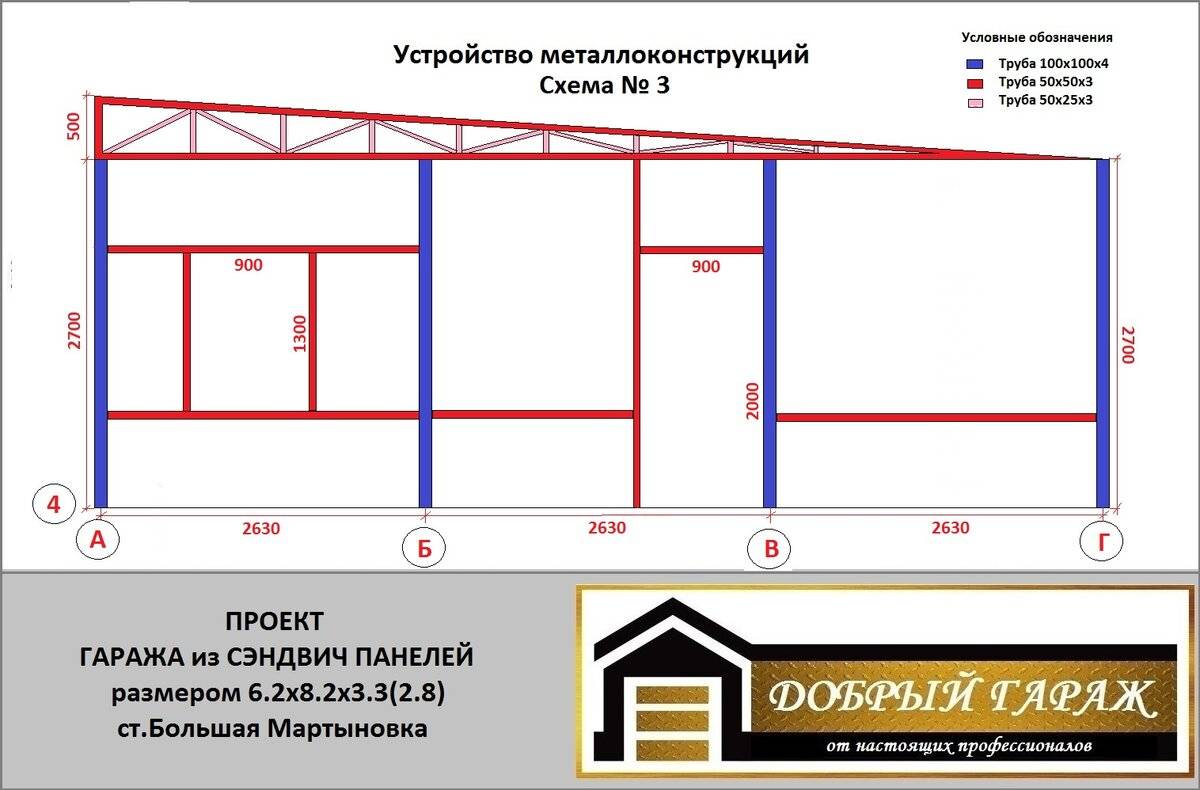

Схема каркаса из металлического профиля для гаража

Сборку можно проводить как по месту, так и каждую секцию отдельно. Модульный вариант позволит быстрее и точнее сделать каркас, если рядом есть ровная поверхность для его сборки.

Этапы строительства

Строительство карьера в гараже будет сведено к пяти основным этапам:

• обозначить границы участка и определить размеры карьера;
• и копать ямы;
• Установка уплотнительных элементов;
• крышку и все напольное покрытие;
• Установка стен из камня или другого материала.

Рассмотрим подробно все этапы.

1. Для правильной реализации первого этапа строительства в первую очередь необходимо определить, какой материал используется для укладки стенок карьера. Если, например, камень выбран как таковой, при маркировке границ карьера следует также учитывать ширину камня.
2. Поскольку смотровая яма имеет относительно небольшую конструкцию, копание выполняется вручную. Как только необходимые размеры будут достигнуты, стены и дно карьера должны быть как можно более ровными, что значительно облегчит работу.
3. Непосредственно перед укладкой гидроизоляции дно карьера должно быть покрыто слоем гидроизоляционного материала, например, гравием. В некоторых случаях владельцы зданий производят так называемый «торт» из попеременно уложенного гравия и песка. Затем на этот слой укладывается стальная сетка, которая берет на себя функцию армирования. После всех этих работ рубероид укладывается напрямую, а края смазывается битумной мастикой.
4. После завершения укладки напольного покрытия необходимо продолжить возведение стен, что станет заключительным этапом строительных работ. При возведении стен кирпич чаще всего используется для заливки бетона в опалубку.
5. Производство путеводителей для прибытия автомобилей.

Советы от опытных строителей: уже при рытье карьера необходимо создать пространство, которое затем будет служить полкой для хранения инструментов. Также необходимо продумать будущую схему освещения карьера.

Помимо пола, необходимо также герметизировать стены ямы, чтобы предотвратить попадание влаги с пола. Для этого несколько рубиноидных валков приклеиваются к оштукатуренной поверхности стен по всей поверхности битумной мастики. Затем укладывается еще один ряд камней — эта стена служит зажимом.

Кроме того, необходимо выполнить работы по теплоизоляции карьера. Теплоизоляция компенсирует разницу температур и, таким образом, положительно влияет на выброс влаги.

Оптимальный и, пожалуй, единственный качественный материал для этих целей — пенополиуретановый комплекс, который продается в листах. Он не намокает, не гниет со временем и может быть легко прикреплен к любой поверхности с помощью клея.
