Естественная вентиляция в гараже своими руками

Содержание CO в воздухе

Необходимое количество приточного воздуха может быть также определено по содержанию во внутреннем воздухе оксида углерода q CO, который в свою очередь определяется по следующей формуле

q CO = (20 + 0,1* l 1 )c 1 + 0.1 c 2* l 2 (1)

где

q = количество CO в воздухе (м 3 / ч)

с 1 = количество мест на стоянке (количество автомобилей) или в гараже

l 1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке

с 2 = количество автотранспортных средств, проезжающих через гараж

l 2 = средняя дистанция для автомобилей, проезжающих через гараж

а количество приточного воздуха Q:

Q = kq CO (2)

где

Q = необходимое количество свежего воздуха (м 3 / ч)

к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке

к = 2, если в гараже люди находятся небольшое количество времени

к = 4, если люди находятся постоянно – СТО, мастерские

Технология монтажа комбинированной вентиляции

У механической вентиляции существует хорошая альтернатива — это комбинированная система вентиляции гаража. Совмещая в себе (достаточно удачно) естественную систему воздухообмена и механическую (принудительную) вентиляцию, комбинированная система циркуляции воздуха отличается по определенным моментам.

Естественная вентиляция	Принудительная вентиляция	Комбинированная вентиляция
Приток и вытяжка воздушных масс в гараже находится в зависимости от погоды	Стабилизирует приток и вытяжку воздуха вне зависимости от погоды	Стабилизирует приток и вытяжку воздуха вне зависимости от погоды
Строгое соблюдение схемы расположения вентканалов	Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга)	Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга)
Энергонезависимая	Полностью зависит от подачи электричества	На половину зависит от подачи электричества

В комбинированной вентиляционной системе при расчете диаметра вентканалов действует тот же принцип, что и при естественной вентиляции гаража, то есть, сколько воздуха входит, столько должно выйти. Если монтаж комбинированной вентиляции проводится самостоятельно, то, выбирая встраиваемый вентилятор на вытяжку в гараж, необходимо рассчитать его производительность, и при покупке посмотреть в прилагаемых документах соответствие показателей, не забывая, что приток свежего воздуха должен соответствовать или быть выше нормы (180 л/ч).

Вариант самостоятельного расчета мощности в зависимости от объема вентилируемого помещения: воздух желательно сменять от пяти до семи раз в час. Значит, умножим объем гаража на кратность смены воздуха. Пример: объем гаража равен 54 м3. Умножаем на 5, получается 270 м2. Эта цифра и есть рекомендованная производительность вытяжного вентилятора.

Устанавливая комбинированную вентиляцию в гараже можно быть уверенным в ее эффективной работе в любое время года. При этом один вентилятор потребляет меньше энергии, чем несколько.

Выбор, какая система вентиляции гаража подойдет в каждом конкретном случае, решают сами автовладельцы. Они должны знать, что если существуют нижние уровни в гараже (смотровая яма, технический подвал, погреб), то необходимо разобраться в особенностях проектирования и монтажа вентиляции и этих построек.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

простота выполнения;
доступность ремонта;
максимальный воздухообмен;
сниженные потери тепла;
возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

приточное отверстие расположить с наветренной стороны;
выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
сверху патрубок защитить решеткой;
вытяжка располагается по диагонали как можно дальше от приточного отверстия;
обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

труба притока диаметром до 250 мм;
труба вытяжки диаметром до 250 мм;
емкость для сбора конденсата;
сетки и решетки для патрубков;
теплоизоляционный материал;
герметик;
перфоратор;
доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

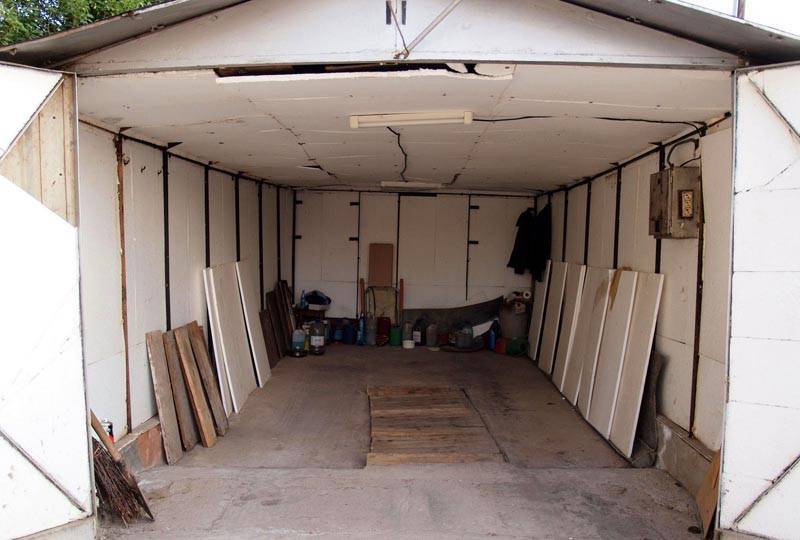

Стальной гараж – каковы особенности его вентиляции

Здесь следует отметить, что вентиляция металлического гаража чаще всего является естественной. Дело в том, что такие конструкции более мобильны, их можно переместить с одного места на другое. И погреб в таком гараже тоже редко бывает капитальным. Именно по этой причине удобнее выполнить работы по устройству и направлению естественных потоков воздуха.

Что же касается принципа вентиляции в железном гараже, то он не отличается от описанных выше. И если имеется необходимость, то можно устроить принудительный приток и отток, конечно при наличии подключения электроэнергии.

И все же, каким бы образом не была построена система вентиляции, без дополнительного оборудования не обойтись. Ведь необходимы не только трубы и рефлекторы, но и сами вытяжки. Попробуем рассмотреть некоторые бренды, производящие продукцию в этой области, а также сравнить их стоимость и некоторые технические характеристики.

Принудительная вентиляция

Железный гараж больших размеров с подвалом лучше оснастить вентиляцией принудительного вида, которая в принудительном порядке сможет осуществлять необходимый воздухообмен и предотвратит застой воздушных масс и скопление лишней влаги. Данная система делается по принципу естественной вентиляции, но работа каждой из шахт (приточной и вытяжной) усиливается при помощи вентилятора.

Вентиляция принудительного типа работает по принципу естественной, однако работа каждой из ее шахт усиливается с помощью вентилятора Все трубы и решетки устанавливаются по тому же принципу, как и в системе естественной вентиляции. Единственная разница — всасывание и вывод воздуха происходит при помощи дополнительного оборудования (вентилятора). Делая выбор в сторону принудительной системы, стоит в строгости придерживаться правил электротехнической безопасности. Любой железный гараж с подвалом склонен к образованию конденсата из-за разности температурного режима, поэтому повышенная влажность просто неизбежный факт.

Она должна вовремя выводиться из помещения, в противном случае излишне влажный воздух может спровоцировать развитие коррозии железного покрытия, деформацию проводки и раньше времени вывести из строя вентиляторы.

Чтобы избежать возможности удара электрическим током, электрооборудование и проводка должны быть хорошо изолированы

А при выборе электрооборудования стоит обратить внимание, чтобы в технических характеристиках всех приборов стояла отметка о возможности работы в условиях повышенной влажности

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.

Переоборудование естественной вытяжной системы в принудительную

Самая простая вытяжная система не всегда справляется с поставленной задачей. Повышение эффективности естественной вентиляции необходимо в следующих случаях:

Чрезмерная конденсация в подвале.
Появление грибка, плесени и грибка.
Затхлый воздух в комнате.

Производительность вентиляционной системы может быть улучшена несколькими способами:

Увеличение диаметра вентиляционных каналов. При площади подвала не более 10-12 квадратных метров выхлопная труба может иметь сечение 120 * 120 мм, а если она единственная – 150 мм.
Увеличьте высоту выхлопной трубы. Это приведет к увеличению тяги.
Сделайте дополнительные вытяжные и приточные воздуховоды.
Установите вентилятор в дымоход для обеспечения принудительной циркуляции воздуха.

Первые три варианта требуют серьезной модификации системы вентиляции. Четвертый вариант – создание принудительной вентиляции на основе существующей естественной вытяжки. Процесс преобразования состоит из нескольких этапов:

Подведение силовых кабелей к месту установки электрической сети.
Снятие декоративной решетки.
Установка вентилятора.
Установка декоративной решетки.
Подключение вентилятора к блоку питания.

В большинстве случаев достаточно установить только один вентилятор, на вытяжной трубе. Для усиления эффекта можно установить второй вентилятор во впускном канале. Чтобы максимально увеличить тягу, установлен центробежный вентилятор. Центробежный вентилятор имеет повышенную эффективность и уровень шума. Данная конструкция устанавливается снаружи; при монтаже необходимо произвести частичный демонтаж воздуховода.

После завершения установки или модификации вентиляционной системы необходимо проверить тягу. Поднесите зажженную свечу или спичку к вентиляционному каналу. При хорошей тяге пламя слегка изгибается в сторону воздуховода.

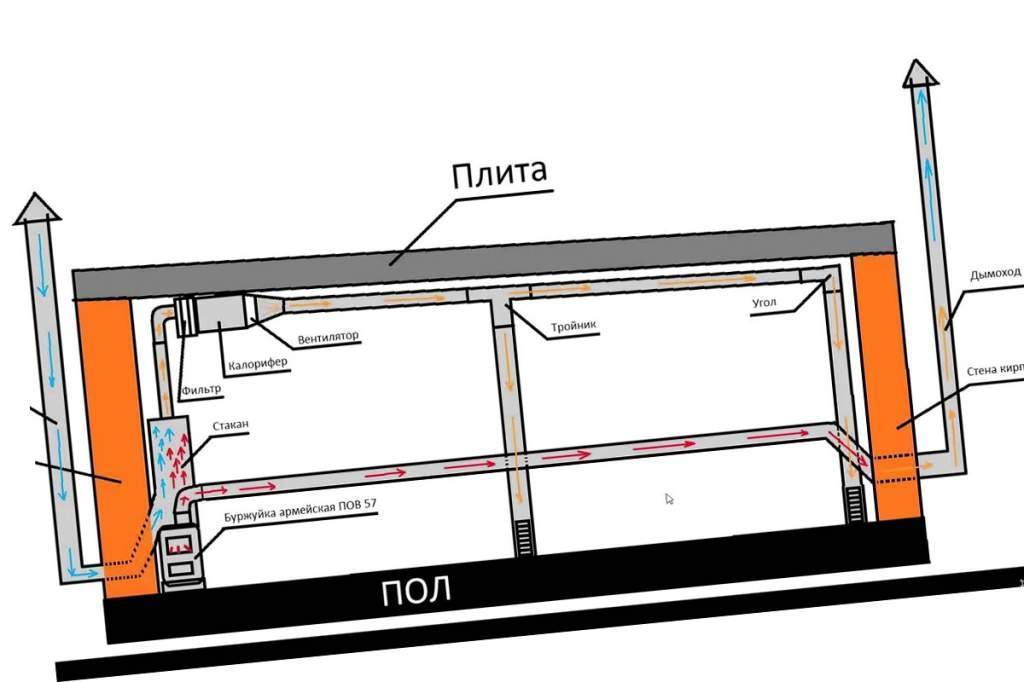

Схема комбинированной вентиляционной системы гаража

Если вы внедрите в естественную вентиляцию гаража различные механические устройства, то это обеспечит вашему гаражу защиту от непредвиденных капризов природы и сбоёв в законах аэродинамики, которые стимулируют поставку воздуха. Особых отличий от естественной, комбинированная схема вентиляции не имеет. Единственным отличием является внедрение специального вентилятора, работающего от электричества, в вентиляционное отверстие. А также данный вентилятор может быть расположен в стене, при таком условии он будет иметь название осевой. Если данное устройство расположено над кровлей гаража, то оно называется крышным.

Если владелец помещения остановил свой выбор на комбинированной системе вентиляции, то ему не потребуется слишком много средств. Вентилятор является недорогостоящим устройством, и не очень энергозатратен. Слишком высокой эффективностью вентиляционное устройство не отличается, но всё же немного стимулировать поток воздушных масс с помощью него у хозяина гаража получится. Выполнять свои задачи вентилятор может даже при отключении от сети электричества.

Люди, которые разбираются в сферах энергосбережения, устанавливают в своих гаражах маленькие ветряки. При наличии ветра на улице лопасти вентилятора будут вращаться самостоятельно, без использования электричества. Но в тихую погоду с этого устройства пользы будет мало.

Неудобство в использовании комбинированной вентиляционной системы состоит в том, что владельцу гаража необходимо регулярно включать и выключать механическое устройство. С такой проблемой вполне справится обычное реле или бюджетный таймер.

А также неблагоприятным является тот факт, что воздух, проникающий в гараж не очищается и не прогревается в холодную погоду, что может привести к скоплению грязи внутри трубы и значительную потерю тепла внутри самого гаража.

Как сделать правильно вентиляцию в гараже – обобщение информации

Подводя промежуточный итог, можно определить основные задачи, которые необходимо выполнить перед тем, как в гараже сделать вытяжку – это создание проекта, приобретение необходимых материалов и утепление стен и потолков. Каких-то особых знаний и умений для этого не требуется. Главное, подойти к этой работе не только обдуманно, но и творчески. Если говорить о схеме, составляемой перед тем, как сделать вентиляцию в гараже своими руками, то от того, насколько подробно она составлена будет зависеть простота самого устройства системы воздухообмена. Но чаще всего не нужна даже она. Если брать для примера гаражи без подвалов, вентиляция в них будет настолько проста, что отдельного проекта даже не потребуется. Главное здесь – понятие законов физики и творческий подход.

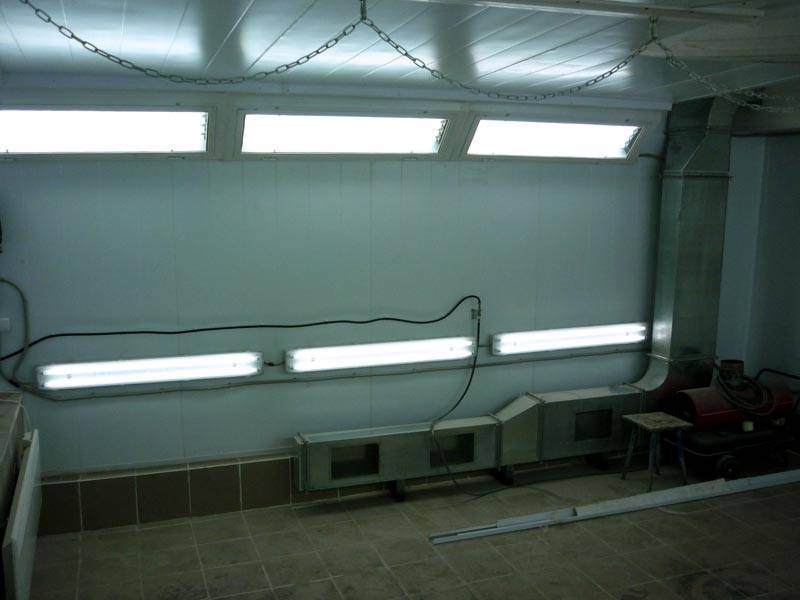

На такой гараж приятно смотреть

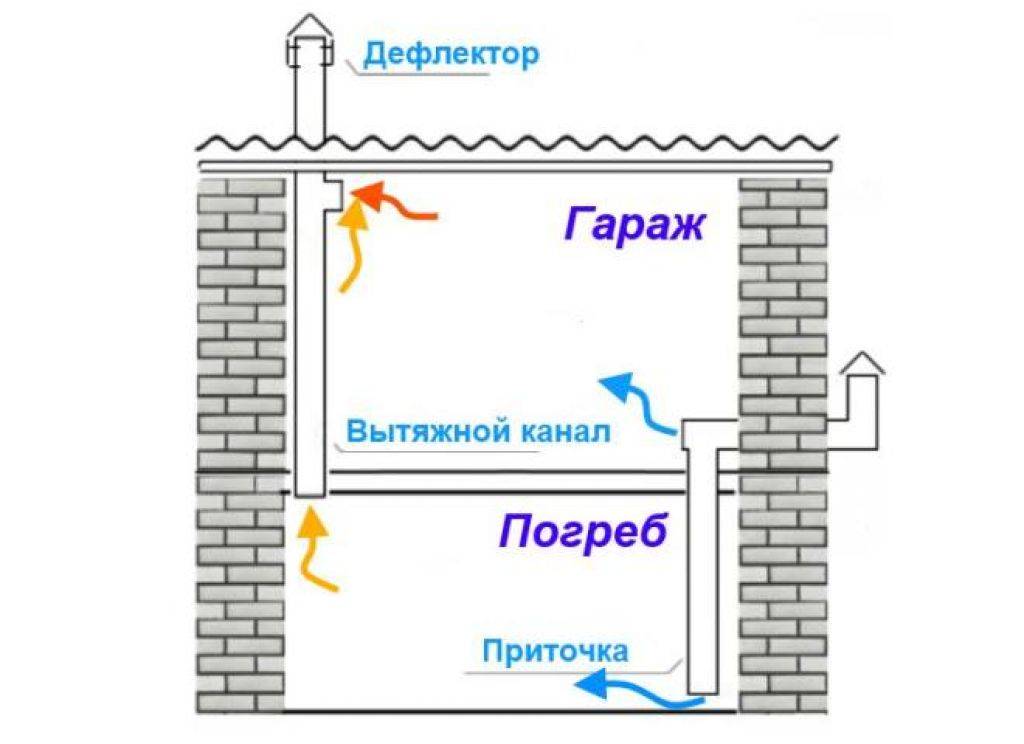

Необходимость вытяжки в погребе гаража

Многие автовладельцы делают подвал под гаражом. При наличии вентиляции это помещение подходит для хранения съедобных продуктов.

Чтобы понять, как правильно вентилировать гаражный погреб, необходимо знать некоторые особенности этого типа помещений:

При нарушении воздухообмена может образовываться конденсат, что приводит к образованию грибков и плесени на стенах и других поверхностях в помещении. Это явление может испортить все хранящиеся запасы и придать подземному пространству неприятный запах;
Зимой температура воздуха в подвале выше, чем в гараже. При недостаточной вентиляции воздух естественным образом поднимается вверх вместе с влагой, скопившейся в полости. Затем на металлических деталях гаража и конструктивных элементах может образоваться коррозия;
При недостаточной циркуляции воздуха бульон может стать токсичным. Это происходит из-за двигателя и токсичных химикатов, которые заливаются в автомобиль и хранятся в гараже. Следите за тем, чтобы помещение хорошо вентилировалось и освежалось свежим воздухом. Эту проблему можно решить, установив систему приточно-вытяжной вентиляции.

Правильная система впуска обеспечит постоянный воздухообмен за счет поступления свежего воздуха с улицы. Вытяжная система удаляет застоявшийся воздух с влагой, дымом и токсичными испарениями.

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

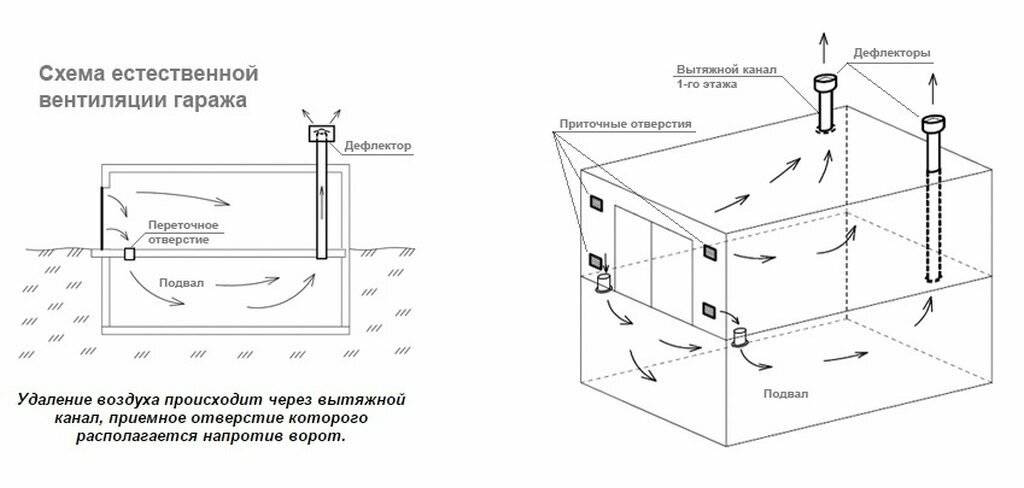

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

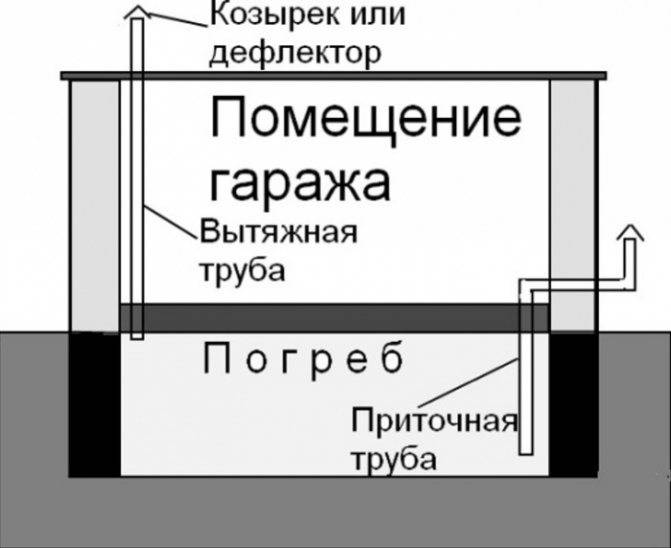

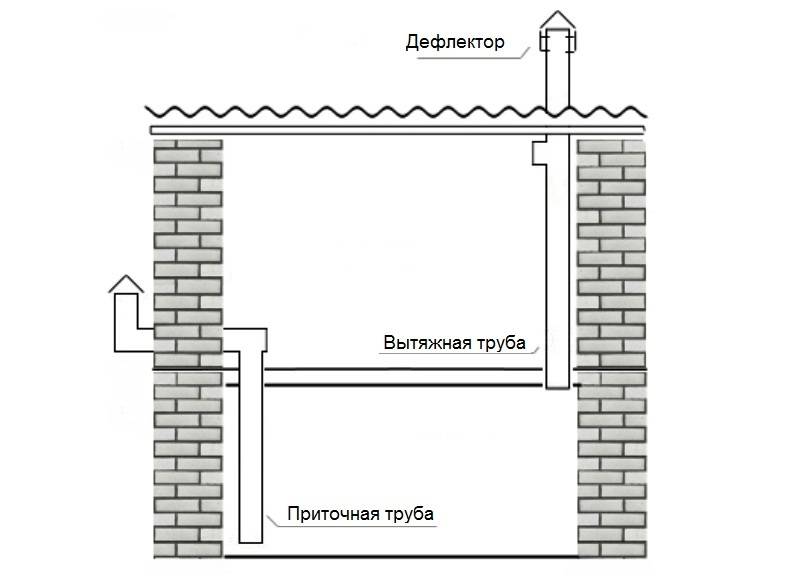

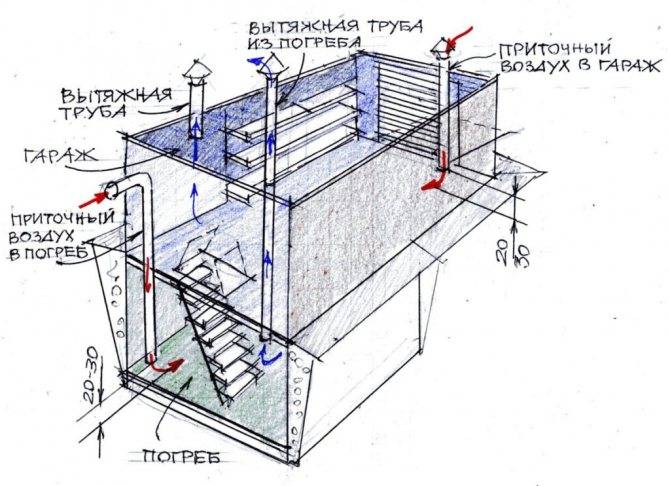

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

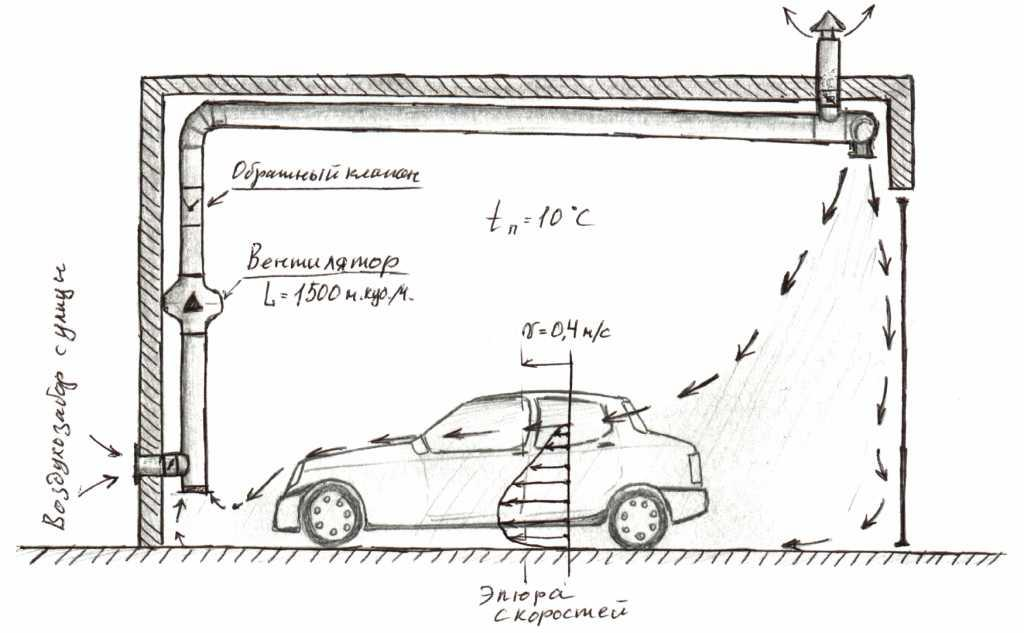

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.
