Аварийный источник энергии

Описанный выше принцип можно использовать для создания зарядного устройства из подручных средств. Для этого понадобятся простые детали, которые можно обнаружить в остатках материала на выброс после ремонта.

Для создания источника энергии понадобится:

1. П-образные оцинкованные подвесы для гипсокартона (толщина значения не имеет) — 10 шт.
2. Тонкая медная проволока — 15 м.
3. Тонкая х/б ткань — несколько лоскутов, в крайнем случае — туалетная бумага.
4. Нитки.
5. Вода, соль.

Ход работы (для одного элемента питания):

1. Обернуть пластины материей (или бумагой) в 2 слоя.

2. Намотать проволоку поверх материи (не густо, материя должна просматриваться).

3. От каждого элемента выпустить медный проводок.

4. Обернуть элемент материей ещё раз и зафиксировать нитками.

5. Смочить подсоленной водой материю и поддерживать в мокром состоянии.

Один элемент выдаёт примерно 0,33 В. Для горения светодиода достаточно 5-ти элементов, для подзарядки телефона 13–14 шт.

Электричество будет вырабатываться, пока идёт реакция окисления, т.е. пока между разными металлами есть электролит (подсоленная вода). Если элемент высох, достаточно его смочить, и реакция возобновится, пока соляной раствор не разъест цинковое покрытие. В идеале лучше использовать полностью цинковые пластины.

Отдельные детали и соль можно взять с собой в поход или держать уже готовые элементы вместе со свечой на случай отключения электричества. При наступлении темноты останется только соединить их вместе и смочить.

Группа I – отсутствует повышенная опасность

Здесь нет видимой угрозы. Отсутствует опасное для жизни оборудование, кроме того нет необходимости работать в защитной спецодежде. Основные характеристики:

• работа выполняется при нормальных температурных показателях;
• отсутствует повышенная влажность на рабочих местах;
• покрытие полов изготовлено из материалов, которые не проводят электрический ток;
• присутствует минимальное количество электроустановок с должным заземлением;
• нет в наличии сложных металлических конструкций;
• в воздухе, а также на поверхности не присутствует пыль, которая проводит ток;
• присутствуют достаточно просторные площади, при этом невысокий уровень заполнения пространства;
• работа выполняется с электроустановками, чья мощность не превышает 0,23 кВ.

Такие помещения по степени опасности поражения разрядом от электрического тока находятся в первой категории и практически не угрожают жизни человека.

Офисное помещение

Пример таких рабочих зон – это офисные здания, отдельные центры вычислительной техники, подсобные комнаты, а также кабинеты администрации или аппаратов управления.

Устройство заземления на улице у дома

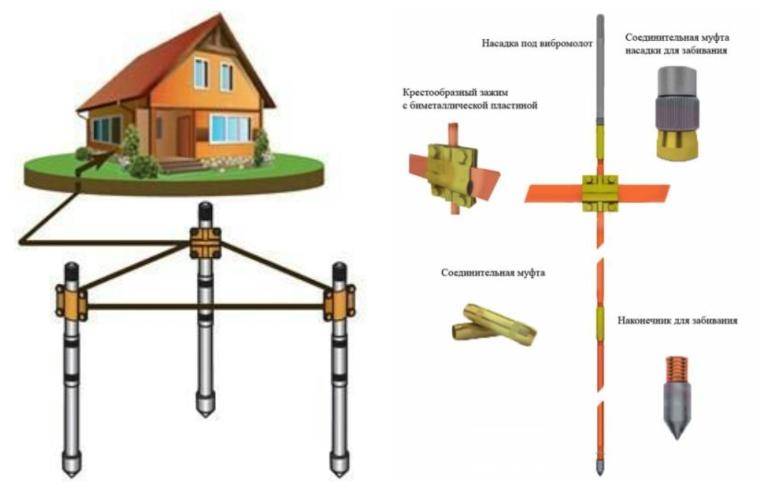

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

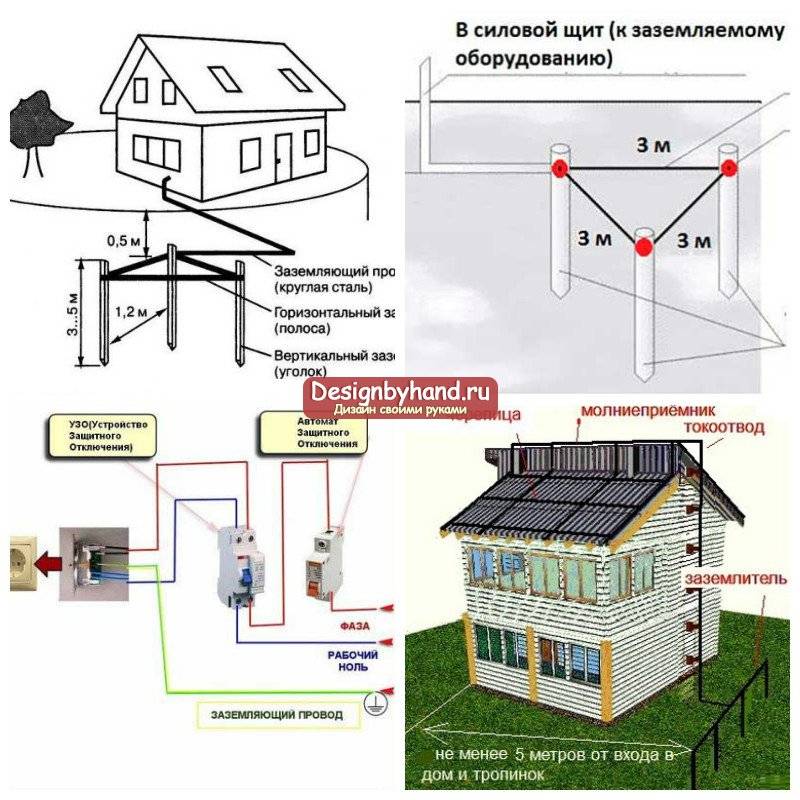

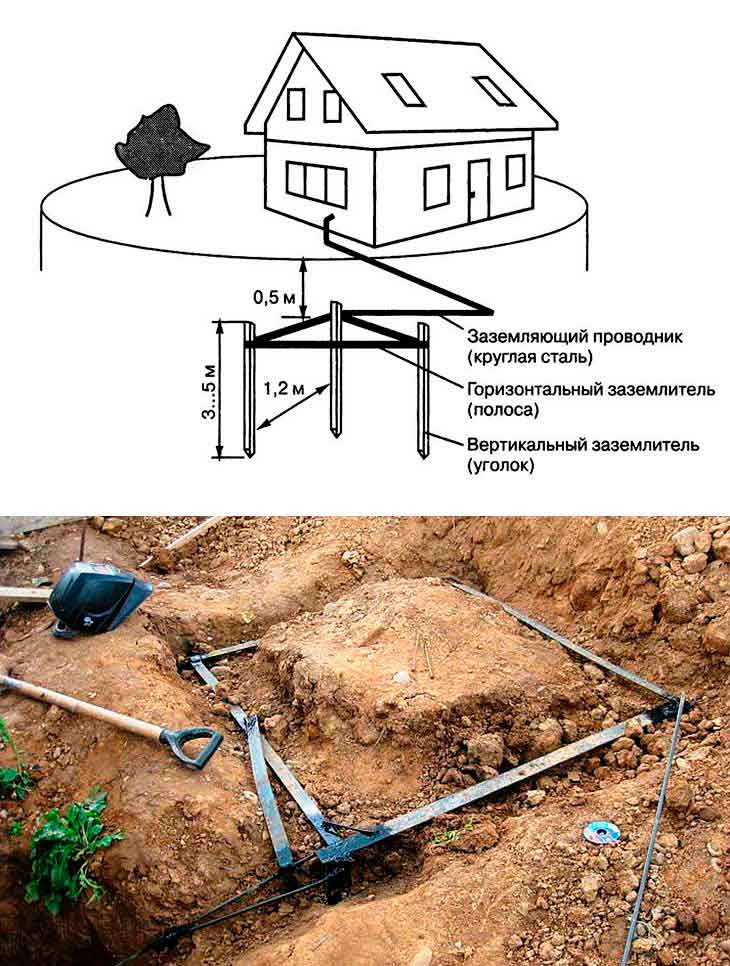

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

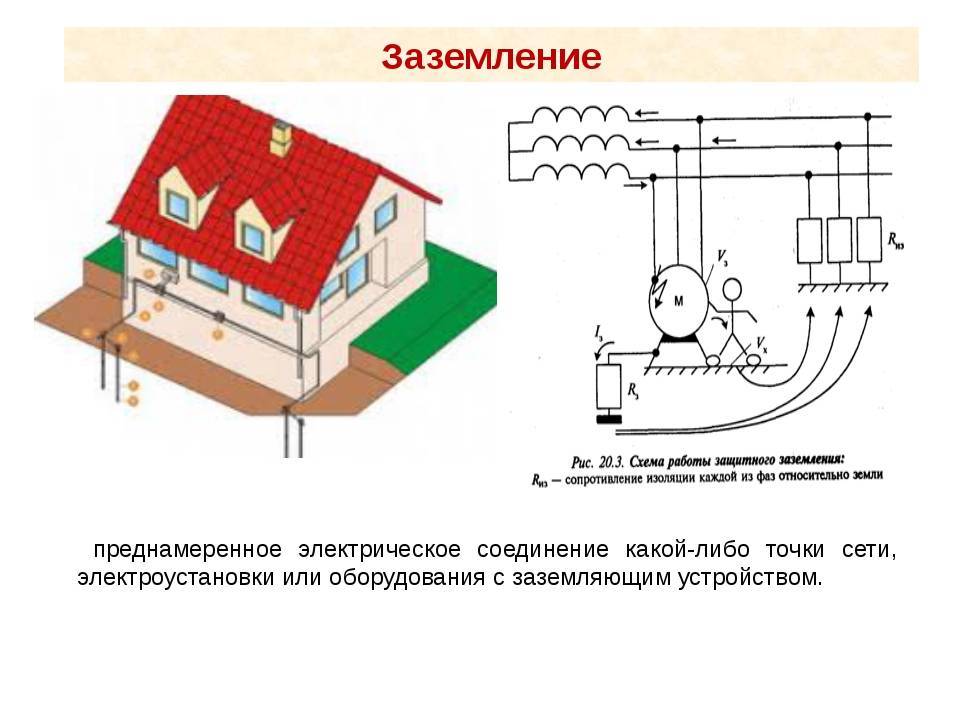

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Схема электросети на даче

Конечно, желательно перед заменой электросети разработать индивидуальный проект

При этом следует обратить внимание на следующие факторы:

• подходящее сечение кабелей и проводов;
• расчет мощности оборудования, которое будет устанавливаться;
• выбор дифавтоматов, УЗО и автоматов;
• подбор электросчетчика;
• место, в котором будет устанавливаться электрощит;
• выбор мест для монтажа выключателей, розеток и т. д.

В современных дачных домах, конечно, существуют типовые схемы электросети. Для примера можно рассмотреть проводку в двухкомнатном домике. Ее можно разделить на 6 условных групп:

• комнатные розетки;
• розетки, расположенные на кухне и предназначенные для мощных бытовых приборов: микроволновой печи, посудомоечной машины, электрического чайника и т. д.
• розетка, предназначенная для электрической плиты (для нее предусматривается отдельный кабель);
• розетки, расположенные в ванной комнате, к которым также подключаются довольно мощные бытовые приборы: теплые полы, стиральная машина, фен и т. д.;
• освещение одной половины жилища;
• освещение другой половины жилища.

В том случае, когда хозяин домика не желает заказывать проект у профессионалов, а хочет сделать электропроводку самостоятельно, ему не следует забывать об основных моментах, которые нужно учитывать в работе: установленной мощности электроприборов, заземлении, использовании современных средств защиты, выборе сечения кабелей.

Номинальные токи автоматических выключателей можно рассчитать, учитывая сечение жил кабеля каждой конкретной группы. К примеру, для электроплиты сечение должно быть больше — 4 мм2. Для розеток будет достаточно 2,5 мм2, а для освещения — 1,5 мм2.

Классификация

В зависимости от параметра, действующие электроустановки подразделяются на такие виды. По уровню напряжения выделяют устройства до 1000 В и выше 1000 В. Каждая из категорий включает в себя все уровни напряжения, находящиеся в их пределах.

В зависимости от назначения выделяют следующие устройства:

• Силовые – характеризуются большой величиной мощности, протекающего тока, высоким напряжением. Применяются, как правило, в промышленных масштабах для работы электрических сетей и электрических подстанций.
• Преобразовательные – предназначены для преобразования одного рода тока в другой. Применяются в самых различных сферах.
• Коммутационные – предназначены для произведения переключений в электрической схеме от высоковольтных до бытовых.
• Электрооперационные – вспомогательное оборудование, которое может выполнять какие-либо технологические операции (нагрев, перемещение и т.д.).
• Осветительные – предназначены для преобразования электрической энергии в световую.

По способу установки подразделяются на:

• Открытые – те, которые могут эксплуатироваться под открытым небом. Такие устройства не боятся воздействия атмосферных осадков и оснащаются соответствующей степенью защиты от них.

  Открытые распредустройства

• Закрытые – такие устройства, которые обязательно размещаются лишь внутри помещения. В них не предусматривается необходимый уровень защиты от внешних факторов.

  Закрытые распредустройства

• Комплектные – устанавливаются на улице, но с применением специальных металлических конструкций. Позволяющих как защитить саму действующую электроустановку, так и находящихся поблизости людей.

  Комплектные распредустройства

Требования к проводке и возможные проблемы

Электрика на даче ничем не отличается от сети в доме. Требования при обустройстве практически такие же, за исключением установки электрощита и заземления: на даче это должен делать владелец дома, а не ЖЭК.

Правила:

• Все устройства, обслуживающие сеть – распредкоробки, счетчики, выключатели, должны размещаться в легкодоступных местах.
• Выключатели нужно ставить так, чтобы открывающиеся двери, оконные створки, дверцы мебели их не загораживали.
• Розетки устанавливают на высоте от пола не менее 50 см и на таком же расстоянии от нагревательных приборов и водоснабжения.
• Питающий провод под розетку укладывают снизу вверх, а к выключателю – сверху вниз.
• Прямое соединение медных и алюминиевых жил скруткой, не допускается. Подключение возможно только через клеммы.
• В ванных, санузлах, рядом с мойкой устанавливать розетки и выключатели нельзя.
• Укладку выполняют по заранее разработанной схеме. Чертеж нужно сохранить: при ремонте или замене она поможет быстро разыскать спрятанный кабель.
• Большинство дач строится за чертой города. Как правило, обеспечивают их старые линии питания, не рассчитанные на работу современных приборов. Это приводит к периодическим скачкам напряжения, сбоям в подаче электричества. Чтобы предупредить поломки и пожары, нужно ставить высокочувствительные защитные автоматы, пользоваться стабилизаторами напряжения.
• Если дача не отапливается, нужно позаботиться о защите проводки. Внутри помещения скапливается влага.

Соблюдаете ПУЭ при разводке электрики не даче?

Да
42.86%

Частично
43.7%

Нет
13.45%

Проголосовало: 238

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

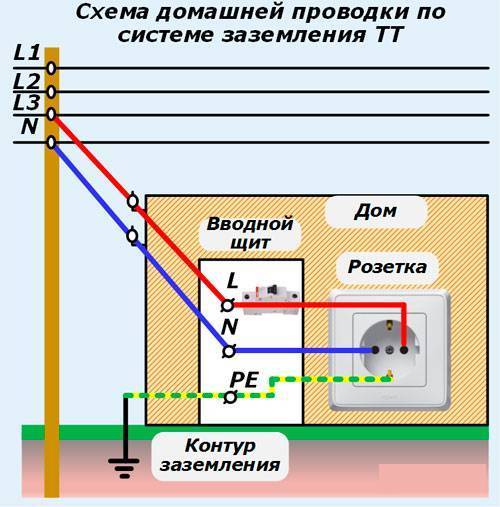

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Схема электропроводки

Такую ответственную часть электромонтажа, как создание схемы, лучше доверить специалистам. Затем, с готовым планом на руках, можно переходить к этапу замыкания проводов на различных электротехнических устройствах

При этом важно учитывать мощность каждого электроприбора, будь то выключатель или светильник. Профессионалы выделяют три типа разводки:

1. Последовательный;
2. Параллельный;
3. Гибридный.

Прокладка проводов также подразумевает необходимость заведения в каждую комнату отдельного контура. Это обусловлено тем, что та же кухня потребляет значительно больше электроэнергии, чем спальня. Нужно для каждой розетки предусмотреть отдельный провод, кабель которого будет размещаться в специальном коробе. Это позволит сэкономить на разновидностях кабелей. Для одних предметов бытовой техники необходимы изделия с большим сечением, для других же достаточно меньшего.

Вариант схемы оснащения частного дома электроэнергией

Для каждой комнаты необходимо произвести правильный расчет мощности всех электроприборов. Производится замер потребляемой мощности изделий, а затем суммируется. После чего с помощью закона Ома вычисляется сила требуемого тока в кабеле. Когда значение будет найдено, потребуется найти в общедоступной таблице соответствующее ему сечение провода.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Пожаро- и электробезопасность деревянного дома

Загорится ли деревянной дом от одной искорки — вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрообразование в электроустановочных изделиях — розетках и выключателях. Для решения этой электротехнической задачки необходимо при организации системы электроснабжения загородного дома использовать высококачественную продукцию ведущих производителей (АВВ, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия нередко приобретаются по остаточному принципу. Низкие цены и приемлемый дизайн — вот основные критерии выбора. О пожаро- и электробезопасности задумываются в последнюю очередь. А ведь именно эти показатели определяют качество электроустановочной продукции.

Пылевлагозащищённые электроустановочные изделия для наружного монтажа

В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика — прекрасный диэлектрик, не горит и к тому же дёшево стоит. Но у неё есть один серьёзный минус — хрупкость. Под действием температурно-динамических нагрузок (периодическое нагревание и остывание при включении и выключении прибора) фарфоровый механизм покрывается трещинами и может даже лопнуть. Закреплённые на нём токоведущие части приобретают подвижность. В результате возникает неплотность контакта, что, в свою очередь, приводит к образованию искр и даже дуги утечки с характерным ярким свечением.

Розетка на керамическом основании

На деревянные стены следует монтировать розетки и выключатели с механизмом, изготовленным из термостойкого пластика. Такая основа хорошо воспринимает динамические воздействия и со временем не деформируется.

Розетки на пластиковом основании, подвергнутые воздействию открытого огня а) Основание из обычного пластика б) Основание из термостойкого пластика

К сожалению, на рынке присутствуют розетки и выключатели, изготовленные из дешёвого пластика. Бывает так, что при аварийном нагреве из розеток начинает капать расплавленное основание. Вместе с тем изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130 °С без изменения геометрии. К тому же при выборе розеток и выключателей предпочтение следует отдавать продукции с надёжными винтовыми или пружинными зажимами.

Система электроснабжения загородного дома и участка должна быть организована в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. Защита от поражения электрическим током», «Рекомендациями по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений» и др. Приведём лишь некоторые положения:

• При устройстве наружной сети, ввод электрокабеля в строение осуществляется от воздушной линии электропередачи. Прокладка проводов в трубах в земле не допускается.
• Расстояние от проводов ответвления до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными участками. Наименьшее расстояние от проводов ввода в дом до земли должно быть не менее 2,75 м. Наружные контуры электросети не должны пересекать проезжую часть владения.
• Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8 -1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на прокладках из непроводящего материала.

Электроустановочные изделия «Дачный этюд» и пылевлагозащищённые электроустановочные изделия

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

• Электросчетчик
• УЗО (Устройство защитного отключения)
• Нулевая шина
• Заземляющая шина
• Автоматы:
  1. Вводной – 30-60 А
  2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
  3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
  4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.
