Электростатическая коптильня своими руками

Содержание

Электростатическая коптильня позволяет готовить продукты методом горячего и холодного копчения. Процесс окуривания производится в электростатическом поле, поэтому на создание домашних копченостей уходит гораздо меньше времени. Электростатическую коптильню можно приобрести в специализированных магазинах или сделать своими руками в домашних условиях, что гораздо экономичнее. Данному вопросу и посвящена эта статья.

Существует большой выбор электростатических коптилен, которые можно использовать в домашних условиях. Наиболее популярная российская марка — УЭК-1 Идиллия.

Обзор электростатических коптилен, существующих на рынках

Рынок предлагает множество техники самых разных назначений и от разных производителей. Если нет нужной сноровки или возможностей для самостоятельного создания электроаппарата, лучше приобрести готовую. Для постоянной готовки дома подойдут маленький электростатические коптильни, выпускаемые американским производителем Greentechs, российским Электра или финским Muurikka. Эти устройства небольшие по габаритам, имеют полный функционал, просты в работе и стоят недорого в пределах 6 тысяч рублей. Они используются даже в маленьких комнатах и полностью безопасны, а еда в них получается такой же аппетитной, как и в дорогом профессиональном оборудовании.

Если нужна многофункциональная коптильня, то можно приобрести новозеландские устройства Anuka. Приборы стоят около 12 тысяч рублей, они оснащены дымогенератором.

Для ежедневной заготовки больших порций рыбы или мяса можно приобрести корейскую модель фирмы Kocateq или Landmann из Германии. Они стоят дороже, но для них отсутствуют любые ограничения по домашнему применению. Агрегаты крупногабаритные, похожи на аппараты, которые используются на производстве, но в них можно в потоковом режиме заготавливать продукты.

Электростатическая коптильня Cosmogen

Компания Cosmogen предлагает разные виды коптилен – для холодного и горячего копчения. На рынке существуют как бытовые, так и производственные устройства. Приборы многофункциональны, в них можно делать копченые, вяленые, сушеные продукты, а также комбинировать варианты приготовления. Аппараты от фирмы Cosmogen качественные, долговечные, эффективные и простые в работе устройства, продающиеся по невысокой стоимости.

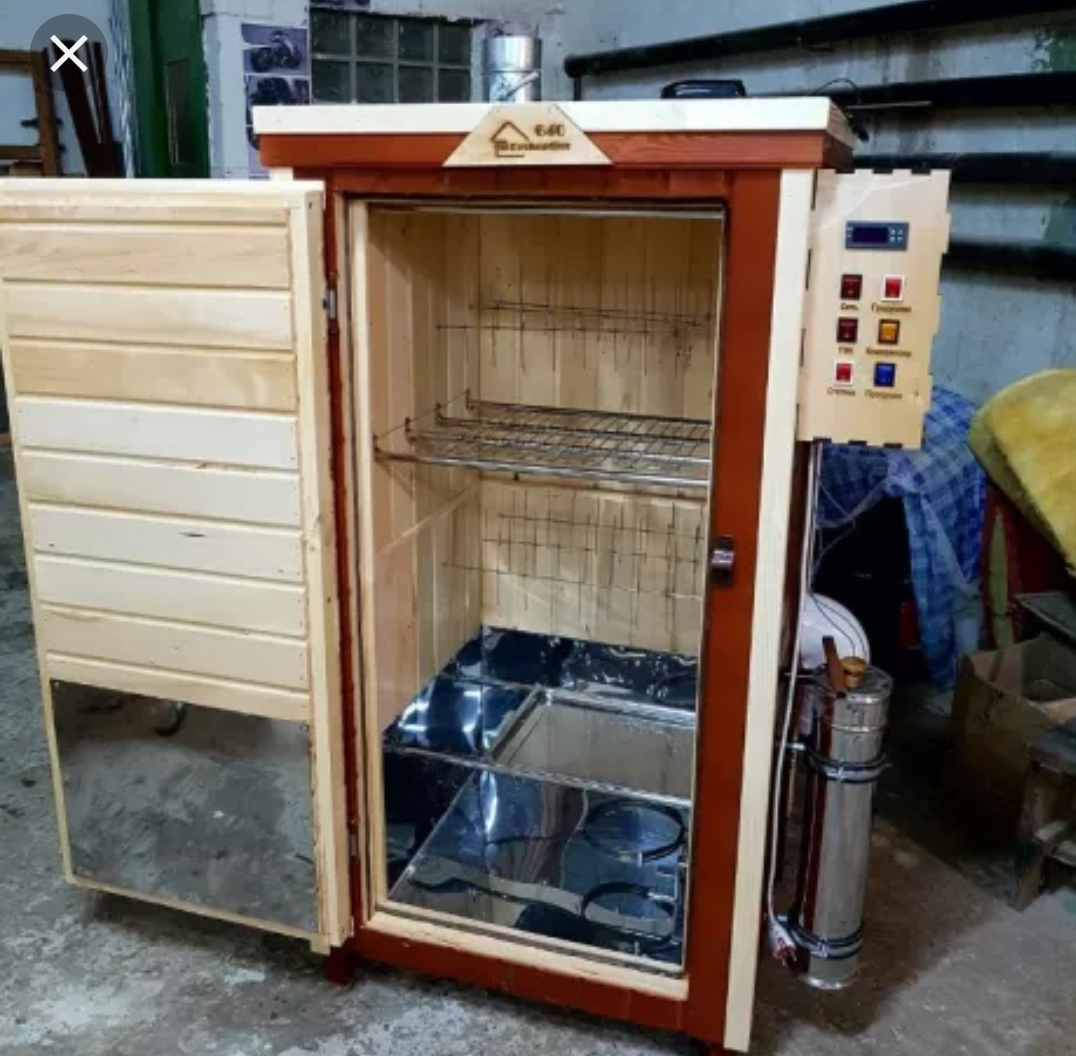

На фото электростатическая коптильня Cosmogen

Электростатическая коптильня Ижица

Для крупных предприятий, специализирующихся на сбыте копченых товаров, можно подобрать коптильни фирмы Ижица. Примером может служить популярная модель Ижица 1200М. Устройство 1200М обладает следующими параметрами:

• Наибольшее разовое количество продуктов – 100 кг;
• Необходимая площадь для коптильни 2х2 м;
• Потребляемая мощность 0,6 кВт/час;
• Питание – основная комплектация 3 фазы, 380В, 50 Гц, также существует комплектация 1 фаза, 220В, 50 Гц.

Коптильни Ижица известны как проверенное временем, качественное и недорогое оборудование. Приготовление рыбы занимает менее 3 часов, а дымогенератор помогает уничтожить вредные бактерии.

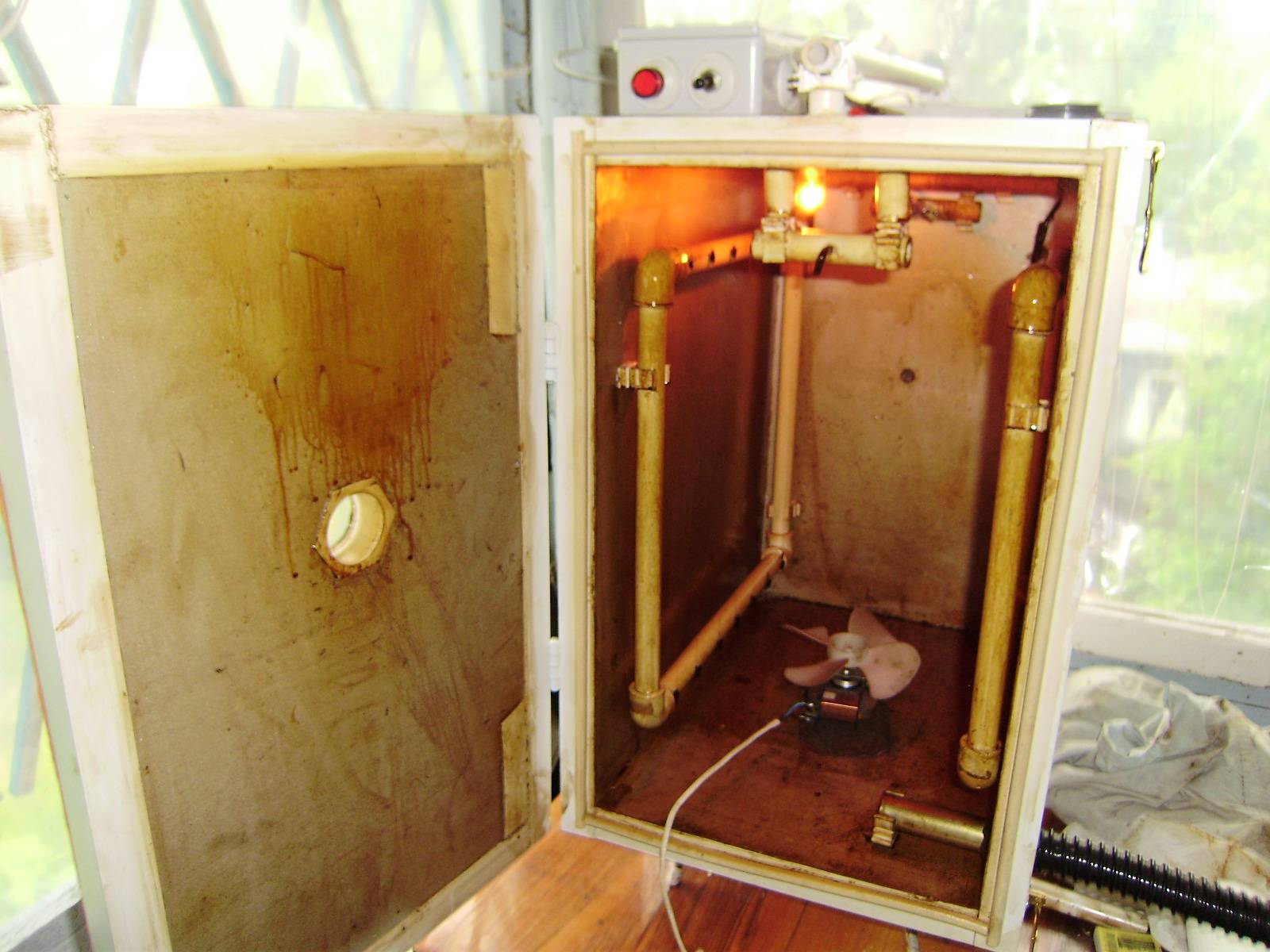

На фото электростатическая коптильня Ижица

Высоковольтный генератор для копчения электростатикой

После того, как он заинтересовался электростатическим выжиганием, в течение нескольких месяцев практически ежедневных экспериментов было разработано высоковольтное устройство с циклическим таймером. Еще несколько месяцев ушло на подбор компонентов и разработку окончательной сборки.

Характеристики высоковольтного блока:

• Размеры корпуса: 135x75x50 мм. (без учета блока питания и выступающих частей);
• Напряжение питания: 12 В, потребляемый ток до 1 А;
• Электропитание: 220 В 2A в комплекте;
• Выходное напряжение:

20 кВ (регулируемый);

Дисплей: OLED ;Блок управления: энкодер.

Демонстрация работы

Обратите внимание, что вам понадобится высоковольтный кабель для подключения высоковольтного генератора к коптильне. Проще всего заказать его на aliexpress, задав в поиске «высоковольтный провод» или «высоковольтный провод»

Такая проволока используется в CO2 лазерных станках, и конкретно в этом устройстве. Заявлено, что он выдерживает напряжение до 40 кВ.

Кроме этого, возможно, подойдут провода ПМВК, ПВН, ПВВ, а если их нет, то подойдет советский антенный кабель, я пробовал:

Практическая часть

Теперь нам нужно сделать высоковольтный дымовой блок (далее — ВН блок). Для этого мы используем детали с Aliexpress. Нам понадобятся:

1. Любой источник питания с напряжением от 12 до 16 В. 16 В обеспечивает максимальный выход блока высокого напряжения и является пределом мощности для микросхемы NE555, на которой работает ШИМ.

1. Вольтметр — амперметр для визуального контроля силы процесса обжига. Использование вольтметра/амперметра позволяет отрегулировать ток и напряжение до оптимального для используемой коптильни. Это также позволяет регулировать напряжение копчения для различных уровней влажности, например, для зимы и лета.

1. Сам блок ШИМ. Он может быть разным, но должен вырабатывать импульсы с частотой не более 1500 Гц. Это максимальная эффективная частота для используемых высоковольтных СВЧ диодов. Кроме того, мощность должна составлять не менее 4 ампер, больше — надежнее. Я, например, вполне доволен тем, что купил на Aliexpress. По правде говоря, вам нужно перевести его на более низкую частоту, заменить конденсатор, указанный стрелкой, на 103 (то есть 001мкф).

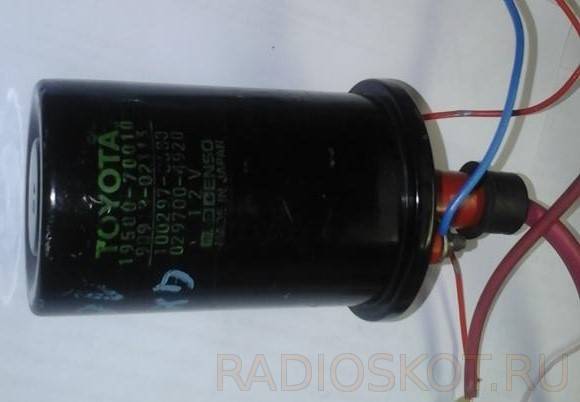

1. Катушка зажигания. Я не могу сказать наверняка, что будет работать лучше, я использовал 12-вольтовую катушку от Toyota A/M. Я предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

1. Используемые диоды взяты из микроволновой печи на 0,35 А 15000 В. Они одинаково хорошо выдерживают нагрузку, даже короткое замыкание. Как правило, существуют диоды до 2,5 ампер, это для очень сильных курильщиков.

1. Кроме того, есть еще конденсаторы. Благоприятно 15000 вольт и около 560 пФ. Отклонение до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

Как сделать несложную коптилку из кирпича своими руками

Простая кирпичная коптильня возводится на небольшом фундаменте из стандартного кирпича с последующей декоративной отделкой. Дымоход изготавливается из железной либо асбестовой трубы. Расстояние составляет полтора метра от камеры до топки. Обустраивать несложную кирпичную коптильню можно без специального подбора места.

Мини коптилка из подручных материалов

Для несложной коптилки холодного копчения под коптильную камеру закладывается фундамент, который заливается монолитным слоем. В яму глубиной в 40 сантиметров засыпаются гравий с песком, затем укладывается армирующая сетка и заливается бетон.

При выкапывании ямы под фундамент, сразу производится ров для дымохода. В землю закладывается труба, кирпичный короб. После заливки фундамента можно приниматься за обустройство топки. Топка может быть изготовлена из железного ящика или кирпича с задвижкой. Ящик герметично совмещается с дымоходом.

Несложная кирпичная коптилка своими руками

Когда фундамент устоялся, можно начинать выкладывать стены камеры. Её можно делать в полкирпича, с внешним декором или уступами для будущих полок. В кладку закладываются поперечные прутья для крюков. Простая коптильня оборудуется защитной крышкой. Для этого подойдёт каркас из дерева с куском мешковины, которая будет увлажняться в процессе копчения. Сверху камеры можно поставить металлический съёмный мангал.

Как быстро сделать несложную коптильню для дачи

Если заливание фундамента при возведении простой коптильни не предусматривается, можно организовать столбики из бетона и железную объёмную бочку. В зависимости от затрат на изготовление коптилки, зависит ее долговечность. Если около камеры организовать две топки, можно соорудить устройство и для холодного и для горячего копчения. Используются они попеременно.

Несложная самодельная коптильня

Коптилка для дачи устанавливается в отдалении от дома на возвышенности. На место для костра укладывается лист металла. С двух сторон для оборудования жаровни выкладываются кирпичные столбики или ставятся из бетона. Сверху ставится железный короб с полочками, поддоном, задвижкой либо крышкой сбоку. Сверху закладываются и вынимаются продукты. Поддон предназначается для закладки опилок. При нагревании они будут выделять дым и коптить продукцию. Такую коптилку можно перевозить и устанавливать на природе.

Мини коптилка простая для дачи

Для более простого оборудования, можно применить старый холодильник, деревянный, железный ящик, бочка. При желании, можно коптить продукты даже на мангале. Берётся отрезок трубы либо бочка, укладывается боком на мангал. Внутри устанавливается решётка, выкладывается продукция. На дно бочки насыпаются опилки. Бочка закрывается, разжигается огонь.

Смотрите видео: Мини-коптильня. Как быстро закоптить ребрышки

Если на рыбалке, охоте или в походе захотелось копчёностей, берутся брёвна либо камни. Создаётся аналог топки, укладываются нарубленные дрова, жжётся довольно много углей. Затем всё накрывается свежими ветками, травой, наверху выкладываются подготовленные продукты. На угли насыпаются опилки. Продукты время от времени переворачиваются.

Без профессиональной коптилки можно организовать комнатку между растущих по бокам деревьев. Она ограждается брезентовым материалом, одеялами, ветками с листьями. Угли из древесины, вода, опилки и герметичность — это главные требования для проведения копчения. Процесс может растягиваться на несколько дней. Главное — не забывать добавлять опилки и менять продукцию для готовки.

Несложная коптильня из нержавейки

Разновидностей мини и несложных коптилок из кирпича и подручных материалов достаточно много. Выбирайте самостоятельно подходящий вариант для дачи, который вы сможете сделать своими руками. – это практичное устройство для вашей семьи.

Для любителей копченых деликатесов из рыбы и мяса, коптильня со средних веков занимала первое место. Сегодня преимущества коптильни своими руками на дачном участке или рядом с частным домом очевидны – рыба и мясо приобретают оригинальный вкус, а по сравнению с магазинными аналогами за качество и свежесть продукции всегда можно поручиться.

Несложно найти информацию о том, как построить коптильню из подручных материалов, но кирпичный вариант будет служить более продолжительное время, для постройки такого сооружения не потребуется особых навыков и средств, главное – старательность и терпение. Если соблюдать инструкцию, уже в ближайшее время можно радовать близких и друзей ароматными копченостями.

Возможные проблемы копчения и пути их решения

Даже если прибор был собран в соответствии с инструкцией, домашние повара (особенно неопытные) часто сталкиваются с рядом трудностей, особенно с низким качеством готового продукта. Давайте рассмотрим наиболее распространенные проблемы и их решения.

• Наличие горечи — обусловлено плохим отбором древесной стружки. Не рекомендуется использовать сосновые дрова, еловые опилки и опилки других хвойных деревьев, так как они содержат много смолы. Это, в свою очередь, негативно сказывается на вкусе готового блюда.
• Кроме того, избыточная влажность в щепе и чрезмерная концентрация в брикетах (специальных прессованных коптильных пластинах) негативно влияют на свойства продукта.
• Рассыпчатая, рыхлая структура может быть объяснена избытком влаги. Перед копчением ингредиенты следует высушить.
• Резкий запах — вяленое мясо и рыба должны как следует проветриваться не менее 6 часов. На самом деле, процедура приготовления еще не закончена, излишки дыма необходимо удалить.
• Низкая температура, отсутствие дыма — это явление чаще всего вызвано неисправностью нагревательных элементов. Проверьте нагревательные элементы на наличие неисправностей и при необходимости замените их.

Возможные проблемы копчения и пути их решения

1. Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
2. Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
3. Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
4. Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
5. Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
6. Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
7. Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
8. Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

• место установки;
• желаемые размеры;
• тип крыши — односкатная или двускатная;
• вид копчения — холодное или горячее;
• при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

• бруски сечением 50х50мм для каркаса;
• доски, вагонка или фанера для обшивки стен и крыши;
• поддон для сбора жира 40х70 см;
• рейки для решёток размером 80х50 см;
• дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
• лист шифера или профнастила для крыши.

Процесс изготовления

Для сборки корпуса необходимо:

1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Схема деревянной коптильни

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

1. все вертикальные стойки берутся одинаковой длины;
2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
3. вершины треугольников соединяются бруском;
4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Схема двухскатной крыши

Как сделать эскиз

Мастера советуют составлять схемы самому, если самодельная дачная коптильня будет хорошо смотреться на придомовой территории, и вы хотите, чтобы она дополнила экстерьер.

Но если вы не видите в этом надобности, то просмотрите готовые эскизы: так вы избежите ошибок. Однако все равно сделайте расчеты размеров основной коптильной камеры.

Иногда в схему вносят незначительные изменения. Коптильня своими руками удобна за счет компактных размеров.

Коптилки для холодного окуривания продуктов обычно больше, но в них получаются более сочные блюда, которые долго хранятся. Конструкция мини-коптилен проще и лаконичнее.

Процесс копчения в электростатической коптильне.

Анодная сетка устанавливается на расстоянии 10 см. от влагосборника, к ней подводится плюсовой кабель от генератора высокого напряжения. В коптильной камере на перекладину развешивается продукты – сало, птица или рыба. В продукты втыкаются крюки, соединенные с минусовым проводом. Далее, заправляется дымогенератор топливом – ольховыми или буковыми опилками, включается компрессор для создания тяги в дымогенераторе. Далее, при помощи обычной газовой зажигалки, через отверстие внизу нашего источника дыма, поджигаем топливо, патрубок вводим в коптильную камеру.

Электричество не подаем до тех пора, пока не увидим, что через наш дымоотвод, установленный на верхней крышке коптильной камере, не пошел дым. Это будет сигнализировать нам о том, что камера достаточно заполнена дымом. Далее подаем напряжение, и оставляем 2 часа, контролируя температуру в камере, через выведенный термометр. Корректируем температуру увеличением длины дымохода. Температура в камере должна быть в пределах 22-23 градусов Цельсия. После окончания копчения рекомендуется дать продукту дозреть в холодильнике еще пару дней. Через пару дней результат нашей работы можно выкладывать на стол. Приятного аппетита!

Как работает коптильня

Подготовленные обычным способом продукты загружаются в камеру (подвешиваются на крюки) и становятся частью электрической схемы, пока не подключенной к току. В бункер дымогенератора загружается щепа и включается ТЭН. Необходимо закрыть дверь камеры копчения и подождать минут 25-20, пока она не заполнится дымом.

Чтобы облегчить контроль, дверь можно сделать из прозрачного материала, или вмонтировать своими руками смотровое окошко. Температура внутри контролируется с помощью штыревого термометра или терморегулятором в автоматическом режиме. Она не должна превышать 30-40С.

После заполнения камеры дымом, включается электростатическое поле. Дым ионизируется, и его частицы с высокой энергией устремляются к положительному электроду, роль которого исполняют мясные или рыбные заготовки. Кинетическая энергия молекул дыма столь высока, что они буквально пронзают объем продуктов и остаются там. Проникновение дыма по всей глубине отличается равномерностью, чего нельзя достичь обычным копчением холодного типа.

После обработки продуктов в электростатическом поле требуемое время, ток питания отключается, и копчености помещаются в погреб или холодильник для дальнейшего дозревания. Дым проникает внутрь продуктов быстро, но химические реакции происходят с обычной скоростью. Копчености пригодны к употреблению спустя 3-5 дней выдержки в прохладном месте.

Нюансы конструкции электростатической коптильни

В этом посте я постараюсь объяснить свои взгляды на некоторые нюансы построения (конструктив) электростатической коптильни.

При конструировании коптильни помните, что дерево, фанера и т.п. материалы,  проводят эл. ток (особенно при повышении влажности) , поэтому крепить к ним напрямую (без изоляторов) излучатели,  трубки для подвеса продуктов (вешало) и др. токонесущие элементы НЕ ДОПУСКАЕТСЯ (иначе будет «утечка» тока, эл.статич. копчения не будет, а ВВ генераторы могут выйти из строя) !!!

При работе ВВ генератора в коптильной камере не должно быть звуков разрядов/искрения, шипения и т.п., а так же запаха озона.

После включения Высоковольтного генератора, перед тем, как поджигать щепу в дымогенераторе и подавать дым в коптильную камеру, КАЖДЫЙ раз рекомендую проверять «фонариком» наличие высокого напряжения и отсутствие утечек тока и короткого замыкания  в камере.  Что такое фонарик, можете посмотреть в .

Даже, если «Фонарик» скачет, он должен «отдавать предпочтение» , т.е.  отклоняться/прилипать   чаще/сильнее в сторону продукта!

Если это не так, то возможны следующие причины:

— толщина «струн» более 0,5 мм и/или они не параллельны вертикально висящему продукту

— высокая влажность воздуха (более 80%)

— малое количество продукта ( 1-2 рыбки)

— на выходе высоковольтного генератора недостаточное напряжение (менее 15 кВ,  искра/дуга менее 1 см) или оно переменное , а не постоянное.

Это может быть так же  и по причине «утечки тока» из-за:

— наличия пробоя (дуги, искры) от токонесущих конструкций до стенок коптильни (мин. расстояние должно быть не менее 3-х см при 20кВ),

— грязных изоляторов , струн (коронирующих электродов) и т.п.

После каждого копчения рекомендую мыть коптильню, т.е. очищать весь налет с изоляторов (труб) и электродов.

Для контроля/индикации  «утечек тока» и КЗ в коптильне, рекомендую по ВВ цепи, последовательно по плюсу включить головку измерительную   на 200 — 500 мкА. Ссылка есть в разделе РЕКОМЕНДУЮ для коптильни.

Для ее защиты от высокого напряжения необходимо параллельно ей подключить встречно-параллельно соединенные диоды серии 4007.

Полярность подключения к вешалу (с продуктом) и к коронирующим электродам обычно особой роли не играет, поэтому подключайте так, что бы «фонарик»  у вас лучше притягивался к продукту.. Некоторые авторы считают, что минус надо обязательно подключать к коронирующим электродам, а плюс к продукту, т.к. из школьного курса физики они помнят, что электроны двигаются от минуса к плюсу. Но это справедливо ТОЛЬКО для ПРОВОДНИКОВ (твердых тел (металл и т.п.)., т.е. — не жидкость и не газ)!  Мы же имеем дело с газом (воздушно-дымовая смесь) и здесь уже работает  напряженность эл. поля, и направление движения заряженных частиц (электрического ветра), упрощенно говоря,  будет направлено от более тонкого к более толстому электроду ( вне зависимости от полярности), и чем больше будет их разница, тем больше будет напряженность эл. поля и соответственно скорость «ветра»!  Я же рекомендую подключать + к электродам, а минус к продукту, что бы была меньше вероятность образования озона, который в коптильне нам совершенно не нужен.

Расстояние между панелями электродов (струн, излучателей) выбирайте так, чтобы от струны до края продукта, висящего между этими панелями,  было примерно 5-10 см. Расстояние между струнами в панели излучателя 5-7 см.

Так же надо стремиться к максимально возможным расстояниям от ЛЮБЫХ токонесущих частей (включая продукт) до стенок камеры, желательно не менее 5 см.

На мой взгляд, самая простая, надежная и удобная во всех отношениях (ВВ безопасности, обслуживании  т.п.) электростатическая коптильня холодного копчения — это каркас из ПВХ труб (моя ) , помещенный в деревянный или пластиковый (а может даже и в металлический) корпус!

Единственное, рекомендую вешало устанавливать на 5-7 см выше струн и крепить его к трубе через клипсу с помощью винта или самореза:

Шляпку самореза / винта с внутренней стороны клипсы следует загерметизировать силиконом или термоклеем.

Так же не делайте коптильню герметичной. У нее должен быть дымоход (щели), т.е. отверстие для связи с атмосферой (диаметром 1-3 см), что бы в камере не создавалось давление, иначе дымогенератор может «захлебнуться».

Если вы используете вот такой высоковольтный генератор с АлиЭкспресс  , то по выходу в параллель включите два последовательно соединенных конденсатора по 600-1000 пФ на 25-30 кВ каждый, а после них, по плюсу последовательно включите резистор 5Вт 10 мОм и с него уже провод пойдет в коптильню.

Статья будет пополняться информацией.

Так же рекомендую обратить внимание на готовые и  сборно-разборную автономную, которые изготавливает «АТФ-Сервис» (г. Королев)

Как сделать самодельную коптильню с электростатическим контуром

Условно конструкцию можно разделить на три части — дымогенератор, электрическую камеру и генератор поля высокого напряжения.

Корпус установки для копчения представляет металлический ящик, размерами 1х0,6х0,5 м. Если нет возможности изготовить корпус своими руками, то можно приспособить старый холодильник, металлический или деревянный шкаф встречаются в интернете варианты электростатических коптилен в обшитых вагонкой каркасных конструкциях. Сделать их своими руками можно за несколько часов, даже не обладая высокой квалификацией плотника.

В электростатической коптильне корпус не главное — внутри нет ни высоких температур, ни повышенной влажности. Главное — чтобы все электрические узлы были надежно изолированы, а сам корпус заземлен.

Для удобства использования электростатическая коптильня холодного копчения разделяется на три отсека. Камера копчения размером 45х45х50 см расположена в верхней части. Это позволяет без труда подвесить продукты для копчения и контролировать процесс.

Нижняя часть разделена примерно на две равных по размеру части вертикальной перегородкой. В одной располагается дымогенератор, во второй — электрическое оборудование.

Дымогенератор

Источником дыма может служить любой дымогенератор, сделанный своими руками. Наиболее популярны установки тлеющего типа с  эжектором или электрическим нагревательным элементом. Для электростатической коптильни второй вариант более предпочтителен — он компактнее и позволяет получить достаточно дыма за короткое время. После отключения тока к ТЭНу горение в нем прекращается, и щепа даром не горит. Сделать своими руками его несложно.

Расположение дымогенератора в электростатической коптильне

Дымоход генератора расположен в верхней части и дым в камеру копчения поступает естественным способом с конвекционными потоками, не требуя установки вентилятора. На пути следования дыма монтируется съемный фильтр лабиринтного типа, очищающий его смолистых веществ и несколько охлаждая поток. Принцип работы фильтра прост — конденсация плотных фракций на холодном металле. Своими руками фильтр собирается из стальных сегментов по размеру дымового канала.

Фильтр лабиринтного типа

Для равномерного распределения дыма в камере, над выходом дымохода устанавливается рассеиватель — перфорированная пластина полусферического сечения. Запускается генератор за 10-15 минут до включения электростатического поля. За это время весь объем камеры заполняется достаточным количеством в меру холодного дыма, достаточного для копчения и дальше только поддерживается его уровень.

Электростатическое поле

Для создания электростатического поля внутри камеры копчения устанавливаются три сетки — две по сторонам камеры и одна по центру. Они подключаются к катоду генератора постоянного тока. Создаваемое напряжение достигает 20 000 В, поэтому сетки и электроды для подвески продуктов должны быть надежно изолированы от корпуса.

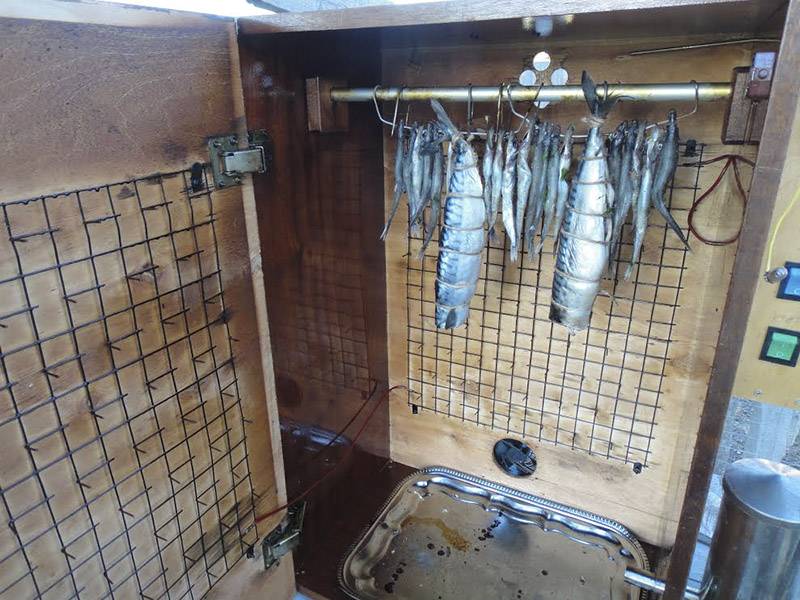

Сетки образуют электростатическое поле

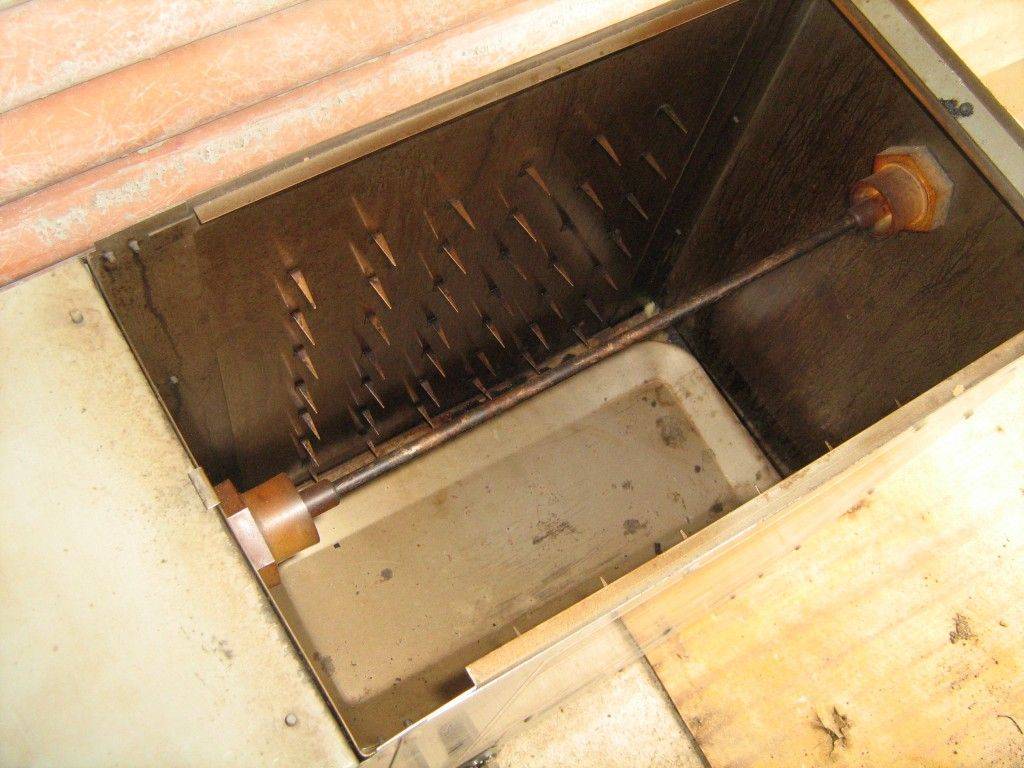

На сетках приварены или закреплены иным контактным способом самодельные игольчатые электроды. Для их монтажа можно использовать заостренные отрезки стальной проволоки, гвозди, жестяные треугольники

Важно, чтобы они были распределены по всей площади катодных сеток равномерно

Анод подключается к крюкам, на которые подвешиваются продукты. Схема генератора тока несложная и своими руками собрать ее тоже можно без особого труда. Описание вариантов генераторов и чертежи для электростатической коптильни найти в интернете и установить может каждый немного смыслящий в электротехнике человек.

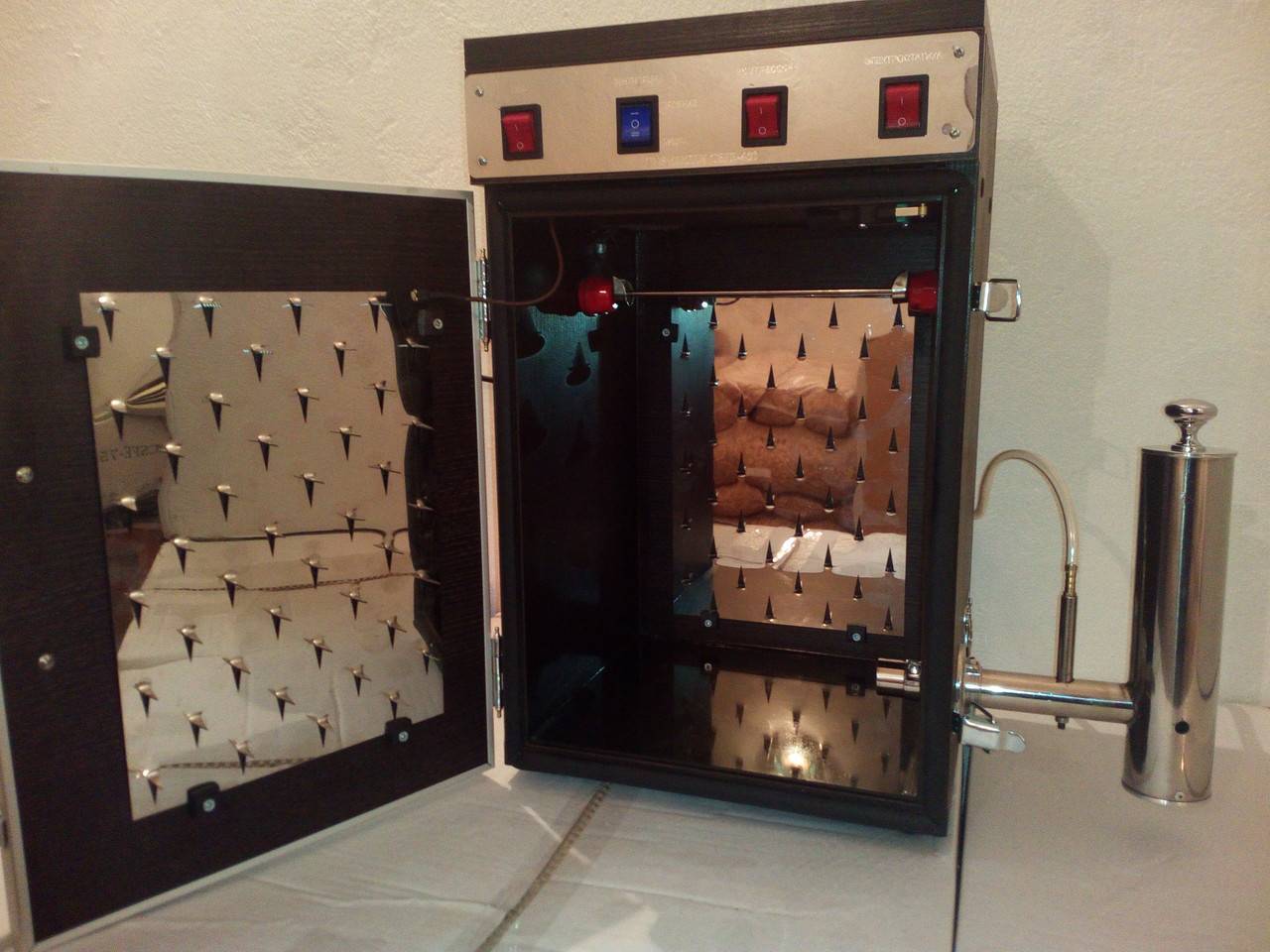

Игольчатые электроды распределяются равномерно по сетке

Стоимость деталей сравнительно невысока. Вместе с датчиками температуры, кабелями и выключателями электрическая часть будет по стоимости равна примерно четверти цены всей установки.

Какие продукты можно готовить в коптильне

Продукты с высоким содержанием жира стоит коптить холодным методом. Большинство из блюд для приготовления холодным способом копчения стоит хорошо замариновать. Домашние колбаски, сало, большая мясная вырезка, мясной рулет, жирная рыба (скумбрия, лосось) и многое другое, под действием низкой температуры прекрасно провяливаются и отдают лишний жир. Кроме того, продукты с высоким процентом жирности сохраняют свежесть за счет длительного окуривания и могут храниться в течение месяца в холодильнике.

Овощи, курицу, морепродукты и нежирную рыбу (окунь, лещ) желательно коптить горячим способом. Довольно высокая температура обработки даёт аппетитную корочку и сделает блюда нежными с ярким вкусом. Но при этом время хранения таких продуктов не больше 4 – 5 дней.

Электрокоптильня – это прекрасный компактный агрегат, который позволит безопасно приготовить замечательные блюда из курицы, рыбы, мяса и овощей. Каждый семейный праздник или просто выходной, можно порадовать себя и своих близких качественными копченостями на семейном столе без лишних затрат, благодаря вот такому универсальному домашнему атрибуту.
