Электропроводка в бане своими руками: пошаговая инструкция

Конструкция и планировка

Бани бывают различного типа по конструкции и планировке, но предназначение у них одно, и предъявляемые требования едины для всех типов, каковыми являются:

• Русская баня – по свое сути является «парной сауной» с предбанником и прочими помещениями, в зависимости от желания и возможностей застройщика. Баня топится «по черному» или «по белому». Материал стен, как правило, дерево (бревно, брус, каркасная конструкция);
• Финская сауна – сухая баня, с помещением парной и вспомогательными помещениями (бассейн, душ, комнаты отдыха и переодевания). Строятся с различными источниками тепла (газ, электричество, инфракрасные обогреватели и т.д.) Конструкция стен может быть различной, но внутренняя отделка выполняется из дерева;
• Хаммам – паровая или турецкая баня. Достаточно сложное сооружение, в индивидуальном строительстве встречается крайне редко;
• Японская баня – экзотический вариант бани. Конструктивно могут быть различные варианты устройства и комплектации.

Все типы бань объединяет присутствие воды в жидком и парообразном состоянии и источника тепла. Сооружения подобного предназначения обладают повышенной влажностью и высокой температурой воздуха, в связи с чем, к электропроводке в бане предъявляются дополнительные требования, нежели к иным зданиям и сооружениям бытового назначения. Причиной тому является воздействие паров воды и температуры на изоляцию проводов и аппаратов.

Советы профессионалов

Рекомендуют обращать внимание на такие моменты:

• Часто допускаемая ошибка ‒ установка в парной не встроенного регулятора к электронагревателю. Исправить ее можно, установив ограничитель, который будет автоматически отключать оборудование от сети при достижении отметки в 140 градусов.
• В парной и душевой не должно быть каких-либо соединений из нескольких кусков кабелей, скрученных между собой. Любое нарушение в изоляции ‒ это риск внезапного замыкания проводки и возгорания.
• Для экономии владельцы часто укладывают кабель прямо над печью. Это запрещено техникой пожарной безопасности. Каким бы термостойким не оказался кабель при постоянном действии высокой температуры всегда есть риск деформации и возгорания.
• Когда автоматов много ‒ это небезопасно. Многие мастера уверяют хозяев, что чем больше будет установлено в бане автоматов под каждое оборудование, тем ниже риск перегрузки сети. Но практика показывает обратное. Малейшее некачественное соединение станет причиной короткого замыкания – достаточно закрепить один автомат на входе, который при превышении допустимой нагрузки отключит питание.

Прокладывать электрический кабель ‒ ответственный этап строительства бани. Попытка взяться за монтаж без знаний и опыта грозит печальными последствиями вплоть до пожара. Здесь не стоит экономить на материале. За советом и разрешением лучше сразу обратиться в ответственную службу. Поручить монтажные работы стоит электрикам или выполнить их самому, но под их руководством.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

1. Монтаж электрического щитка;
2. Разводка проводки в бане от щитка;
3. Установка осветительных приборов и их подключение к проводке;
4. Установка розеток и их подключение к проводке;
5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

• Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
• Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

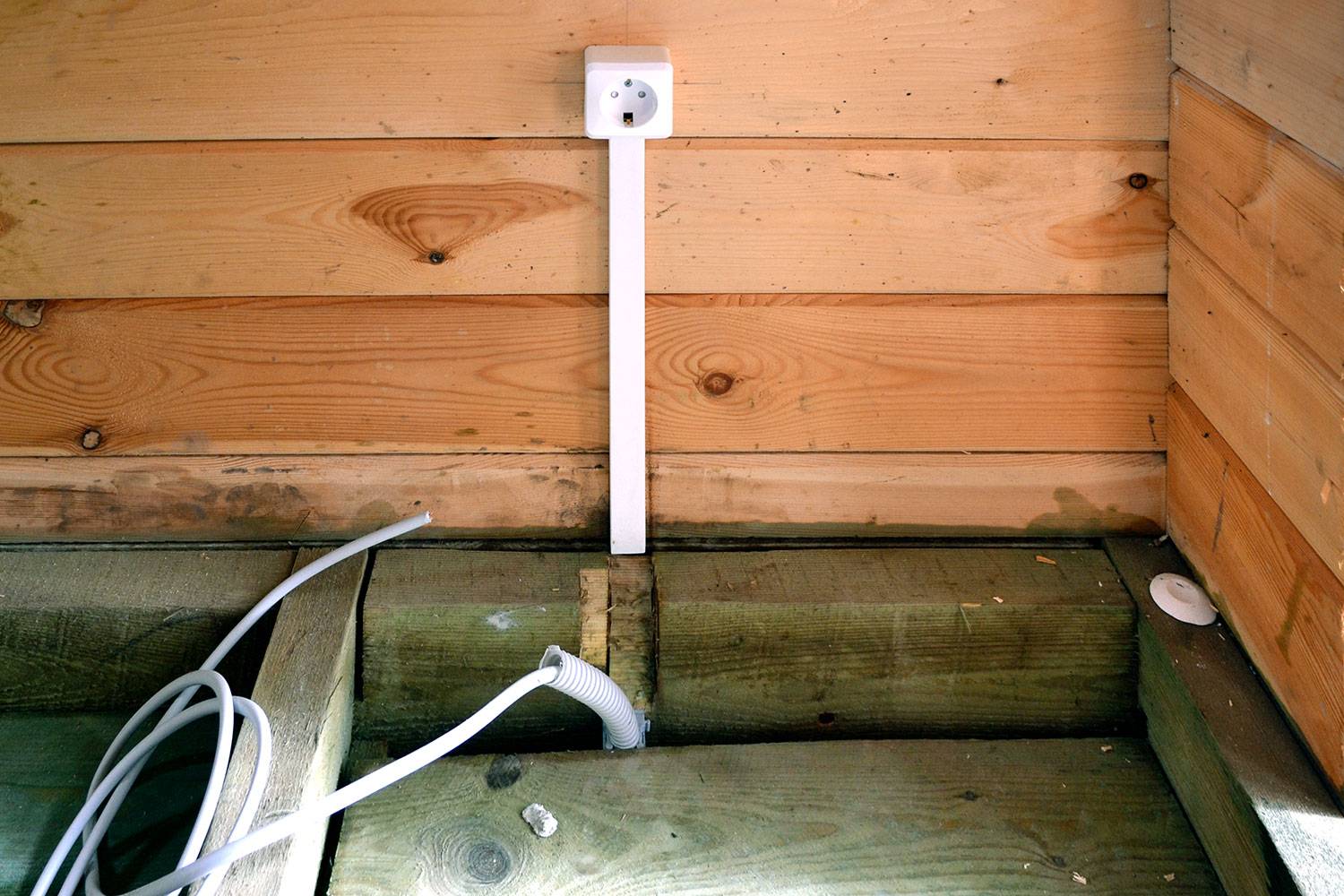

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

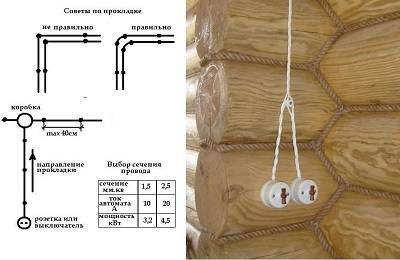

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Как влияет местоположения дачи на проводку?

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности. Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Подключение частного дома к электроопоре

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Распределительный щиток и расчёт нагрузок

Вся электропроводка разводится в бане от распределительного щита. При выборе места его монтажа надо соблюсти несколько правил:

1. К щитку всегда должен иметься свободный подход.
2. В помещении, где располагается щиток, необходимо обеспечить достаточное освещение.
3. Также это место должно проветриваться.
4. Запрещено располагать щитки в парилке или в других пожароопасных помещениях, чаще всего их монтируют в предбанниках либо комнатах отдыха.

В распределительном щитке должны быть смонтированы вводной автомат защитного отключения и отходящие автоматические выключатели для отдельных потребителей электроэнергии.

Чтобы выбрать мощность вводного автомата, необходимо знать общую нагрузку. Сложите номинальную мощность всех задействованных в бане электроприборов, не забудьте прибавить осветительную нагрузку. Полученную цифру поделите на величину напряжения. Например, у вас получилась мощность 5000 ВА, разделите полученную цифру на 220 В, и получите 22,72 А. Выбирайте автомат с небольшим запасом, вполне подойдёт аппарат на 25 А. По такому же принципу рассчитайте мощность отходящих автоматов.

кликните для увеличения

Перед тем, как сделать проводку в бане, составьте принципиальную схему электроснабжения. На ней должны быть отображены все основные потребители электрической энергии:

1. Электрокаменка.
2. Часто устанавливают тепловую пушку для сушки помещений.
3. Подогреваемый при помощи электричества пол.
4. Насос.
5. Электроизмерители влажности и температуры.
6. Возможно, у вас там будет находиться стиральная машинка.
7. Электрический чайник и фен.
8. Водонагреватель.
9. Подсветка бассейна.
10. Холодильник для прохладительных напитков.
11. Телевизор, музыкальный центр.
12. СПА-оборудование.

В распределительном щитке каждому автомату присвойте порядковый номер и как-то его наметьте (напишите маркером либо приклейте бумажку с номером). На дверце распределительного щитка наклей те список автоматов с порядковым номером и помещением, которое он питает.

Приблизительно это должно выглядеть так:

• 1 – печь-каменка;
• 2 – парная;
• 3 – моечная;
• 4 – раздевалка;
• 5 – бассейн;
• 6 – комната отдыха.

Обязательно помимо автоматов в распределительном щитке должны быть смонтированы устройства защитного отключения (УЗО). В случае контакта электропотребителя с водой они сработают и отключат питание.

Провода в парилке и разбор основных ошибок

А теперь о самом тонком – самая сложная электропроводка в бане, а именно – в парилке. Самое главное правило – она не должна быть ближе, чем на 0,8 м от дымохода и каменки.

В душевой и парной светильники ставить нужно со степенью защиты IP44 и выше. А самый безопасный вариант – 12-ти вольтные галогенные лампочки. А вот для парилки и топочной лучше брать особо термостойкий провод, который может выдержать нагрев до 180˚ — марки SILFLEX Sif S=0,25-185 кв.мм, одножильный, с силиконовой изоляцией.

С целью безопасности многие банщики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и необычным. Причем саму проводку к ней нужно делать специальным термостойким проводом в металлической трубе.

Важный момент: как любое оборудование, электрика для бани должна проходить ревизию минимум раз в четыре года – это и есть гарант безопасности. И еще для справки: проводка из алюминия имеет срок годности 15 лет, из меди – 20, а потому по истечению этого срока ее обязательно нужно заменить – если речь идет об обычном доме, а в бане она и вовсе работает в достаточно агрессивной среде.

Еще один важный нюанс: если вы нанимаете на работу профессиональных электриков – все равно желательно разбираться хоть в каких-то тонкостях электропроводки в бане. Ведь известно, что сегодня немало таких, что выдают себя за специалистов, а если любимая парная сгорит – не найти их будет и с огнем.

Вот так делается электропроводка бани своими руками – сложно, но все реально. А разобравшись, все можно сделать куда более качественнее и безопаснее, нежели нанимать бригаду местных «электриков» со стажем.

Соблюдаем технику безопасности

Мы намеренно выделили пункт, касающийся правил безопасности при работе с проводкой, в первую очередь, из-за специфики банного помещения. Баня — источник большого количества пара, а пар, как известно — это частички воды в газообразном состоянии. В случае установки розеток/выключателей в местах, где накапливается пар, велика вероятность того, что он осядет на элементах в виде конденсата. А это может быть чревато коротким замыканием или хуже того, возгоранием все проводки.

Поэтому первым делом вам необходимо тщательно рассчитать и составить грамотную схему будущей электропроводки, что очень сложно сделать без соответствующих знаний. Лучшим решением будет пригласить специалиста. Если же вы твердо намерены выполнить всю работу самостоятельно, придерживайтесь соответствующих правил, установленных специально для влажных помещений.

Внутренняя проводка

Если вы всё-таки решили, что вам под силу электропроводка в бане своими руками, то возьмите на вооружение следующие правила. Прежде всего, она обязательно должна обладать устойчивостью к повышенной влажности и высоким температурам.

Преимущества открытой проводки:

1. Вся электрическая разводка находится на виду, и в случае какого-нибудь повреждения обнаружить его будет гораздо легче.
2. Любой повреждённый участок легко демонтируется и заменяется на новый.
3. Открытой проводке, даже если вам кажется, что она не вписывается в общий дизайн, можно придать оригинальный ретро-вид на фарфоровых изоляторах.

Для электропроводки в бане необходимо использовать провода с двойной изоляцией. В деревянной каркасной бане под проводом надо расположить асбестовые пластины толщиною не менее 0,3 мм. В случае если произойдёт повреждение провода, такая мера предотвратит возможность возгорания деревянной поверхности.

Горизонтальные участки проводки монтируйте на расстоянии 20 см от потолка.

В предбаннике и моечной комнате проводку монтируйте под потолком в кабель-каналах, в парилке – только на роликовых изоляторах. Как вариант, можно пропустить провод из моечной в парилку сквозь стену в стальной гильзе.

Тогда на месте входа проводника должен располагаться светильник, то есть провод, выходящий из гильзы, будет сразу же заведен в осветительный аппарат.

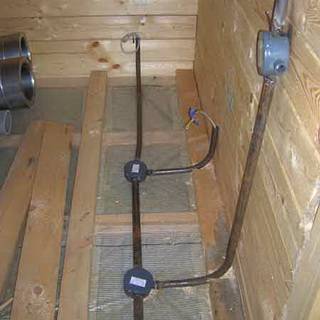

Вся разводка в бане выполняется в металлических или гибких гофрированных трубах, либо специальных пластиковых коробах. Они выполняются из такого материала, который в случае пожара не поддерживает открытый огонь, а только плавится.

Всю разводку рекомендуется выполнять через чердак.

Очень важно! Не применяйте при выполнении разводки в бане проводники с виниловой или резиновой оплёткой. Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата

Также отдельная линия должна идти и для нагревательного бака

Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата. Также отдельная линия должна идти и для нагревательного бака.

Выбираем провода и электроприборы для внутренних работ

Выбирая провода для внутренней разводки, учитывайте, что их жилы должны быть исключительно медными. Не пользуйтесь проводами с сердечниками из алюминия.

Размер сечения кабелей для веток внутренней проводки (до светильников, выключателей, электророзеток и т.д.) рассчитывается аналогично вводному кабелю.

Подбирая автоматические выключатели также необходимо определиться с их показателями мощности. Базовое правило: наибольшая мощность должна быть у основного автомата, а у приборов, отключающих отдельные ветки проводки, она существенно меньше.

Для расчёта порогового значения срабатывания автомата пользуются той же формулой, что и для расчёта сечения проводов — надо определить силу тока в цепи или на её отдельном участке (для автоматов, отключающих часть приборов). К примеру, если общая сила тока в цепи составляет 20А, то порог срабатывания основного автомата нужен как минимум 25 А, а ещё лучше — 32 А. Порог срабатывания выключателей для отдельных веток рассчитывается на базе силы тока, которую потребляет наименее мощное устройство.

Обязательный элемент проводки в сауне или банном помещении, согласно ПУЭ — устройство защитного отключения или УЗО. Согласно нормативам, нужно выбирать УЗО, срабатывающее при силе тока в 10–16 мА. В реальности при таких параметрах прибор часто срабатывает ложно, поэтому большинство выбирает УЗО с порогом срабатывания 25–30 мА. Но для максимально безопасности рекомендуем придерживаться правил, установленных в ПУЭ.

Выбирайте кабели и фурнитуру для внутренней разводки, учитывая их способность работать в условиях высоких температур и влажности. Особенно строги требования для проводки в парной и моечном отделении. Здесь рекомендуется использовать только провода следующих типов:

В остальных помещениях вроде комнаты для отдыха, тамбура или предбанника допускается использование проводов разновидностей NYM либо ВВГнг-LS.

Запрещается использовать провода ПУНП из-за возможных значительных отклонений в толщине жилы.

При выборе светильников, ламп, розеток, важно учитывать их класс безопасности (IP-44 / IP-65) и присутствие уплотнений на резиновой основе. Выбирайте осветительные приборы с основанием из устойчивых к коррозии материалов, закрытые снаружи жаропрочным стеклом

У розеток должна быть защита от влаги и брызг (крышки).

Запрещается устанавливать в бане лампы дневного света и лампы с защитой из пластика.

Хороший выбор для парной и моечной — освещение с использованием современного оптоволокна, устойчивого к влажности и повышенной температуре. Для таких помещений, как комната для отдыха и та же моечная, подойдут светильники на светодиодах. Они потребляют мало энергии и дают хорошую освещённость. Для парилки диодные светильники не подходят.

Правила заземления

Для того, чтобы обеспечить полную безопасность для жизни и здоровья людей, находящихся в бане, необходимо обеспечить качественное заземление. Чтобы это сделать, необходимо подготовить провод с тремя медными жилами, первая из которых ноль, вторая – фаза, а третья – заземление.

Информация. Во избежание путаницы в проводах их обычно окрашивают в определенный цвет: ноль – синий, заземление – желто-зеленый, а фаза окрашивается в любой другой цвет. Это предусмотрено правилами электрики.

После того, как каждый из кабелей ввели в щиток, нужно провести провод заземления. Для этого он выводится на улицу и крепится к металлическому уголку, который после устанавливается в землю на глубину до 0,5 м. К уголку нужно прикрепить земляную шину щитка, к которой подключаются все клеммы заземления.

На сегодняшний день большинство бытовых приборов, которые мы используем, оборудованы заземлением. Убедиться в этом можно лишь посмотрев на вилку прибора, оснащенную специальной клеммой.

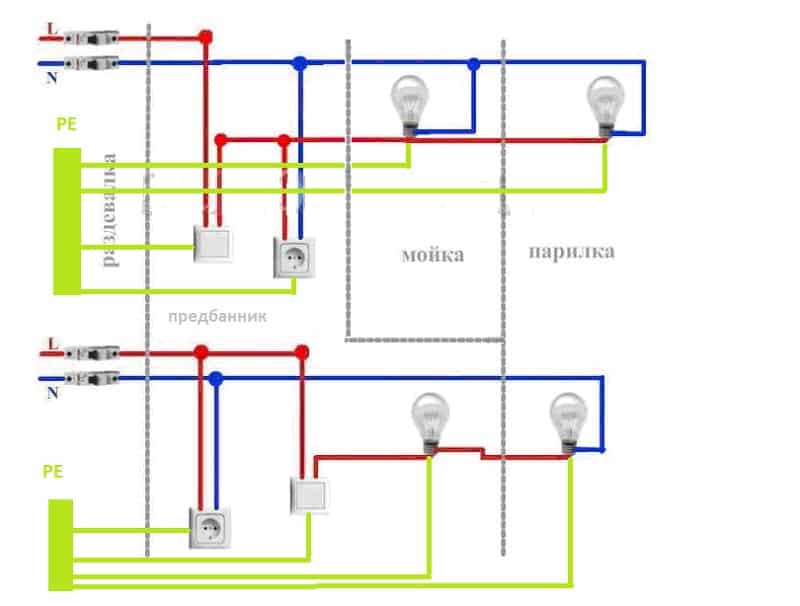

Составляем схему

Для составления схемы необходимо составить общий план помещений и начертить отдельные элементы (стены или потолки, на которые будет устанавливаться электропроводка в бане. В первую очередь размещают розетки и выключатели. Руководствуясь требованиями ПУЭ и соображениями удобства пользования. В помывочном и парильном отделениях эти элементы не используются, ограничиваются только осветительными приборами.

Схема соединений на электрощитке Источник elektroznatok.ru

Распределительный щит размещают неподалёку от входа, обычно в тамбуре. Необходимо обеспечить свободный доступ к главному рубильнику (автомату), чтобы в случае необходимости можно было быстро обесточить помещение или отдельные его части.

Согласно ГОСТ Р 50571.12-96, проводка в парилке не должна находиться ближе, чем за 80 см от печи или дымохода. Само помещение делится на 4 зоны, из которых самой безопасной считается участок 0,5 м от пола и столько же от печи. Здесь отсутствуют ограничения по теплостойкости оборудования и проводки. Однако, учитывая, что в парилке используют только осветительные приборы, необходимо руководствоваться требованиями для третьей и четвертой зон:

• зона 3 – участок 0,5 м от пола и 0,3 м от потолка, расстояние от печи – 0,5 м;
• зона 4 – вся площадь потолочного участка помещения на расстоянии 0,3 м от перекрытия или потолочной обшивки.

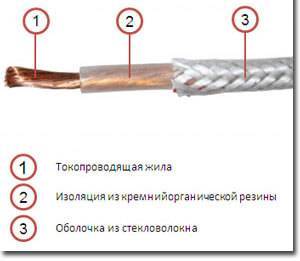

Для третьей зоны необходимо, чтобы изоляция проводки выдерживала нагрев не менее 170°. Если используется оборудование регулировки температуры, его предел нагрева должен составлять не менее 125°. В четвертой зоне изоляция должна выдерживать не менее 170°, а рекомендуемый предел – 200°.

Размещение проводки на деревянном основании в парной Источник www.remontnik.ru

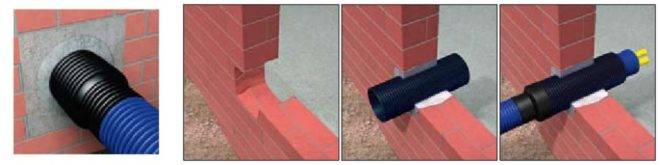

Прокладка электропроводки в бане: ввод кабеля

Прокладка электропроводки для бани имеет свои особенности. Во-первых, это связано с тем, что в ее помещениях царят высокая температура и повышенная влажность, пагубно влияющие на состояние проводов. Кроме того, отделка бани обычно выполнена из легковоспламеняющейся древесины

Поэтому перед тем как сделать электропроводку в бане своими руками, важно правильно смонтировать проводку в помещениях и грамотно подвести к строению кабель

Ниже вы узнаете, как делают ввод кабеля в баню с соблюдением всех требований безопасности.

Для прокладки кабеля нежелательно применять трубы из металла, потому что они являются сборниками конденсата, значительно сокращающего срок службы провода. Их используют лишь там, где кабель проходит по стене или столбу.

Хорошо, если удастся провести в баню электричество посредством специально выделенной линии подачи от центрального распределительного щитка. Подвести кабель к строению можно двумя способами: «земляной» подразумевает его прокладку под землей, а «воздушный» — по воздуху.

Варианты разводки

Для подключения бани к бытовой сети переменного тока необходим кабель, который прокладывают несколькими способами:

• в траншее;
• по столбам.

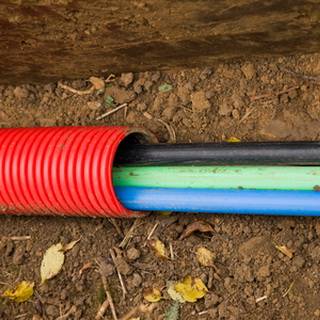

Подземный ввод

Расположенные в грунте коммуникации позволяют сохранить внешний вид участка, поскольку не требуют монтажа столбов. Уложенный под землей кабель не подвергается внешним атмосферным воздействиям и ветровым нагрузкам.

Недостатками методики являются повышенная себестоимость, необходимость согласования работ со сторонними компаниями (в случаях, когда через участок проходят коммуникации) и риск повреждения кабеля грунтовыми водами.

Воздушный

Воздушная линия подвержена воздействию атмосферных осадков, ветра и ультрафиолетового излучения. Для коммутации рекомендуется использовать кабель типа СИП с несущим стальным тросом, устойчивый к солнечному свету и рассчитанный на эксплуатацию в течение 40-50 лет.

При установке столбов и натяжке провода соблюдают правила:

• дистанция от кабеля до дороги — не менее 6 м;
• зазор между проводкой и тротуаром — не ниже 3,5 м;
• высота точки ввода кабеля в помещение — от 2 до 3 м;
• расстояние столба от дома — не более 10 м;
• шаг опор — не более 15 м.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

• Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
• Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
• Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

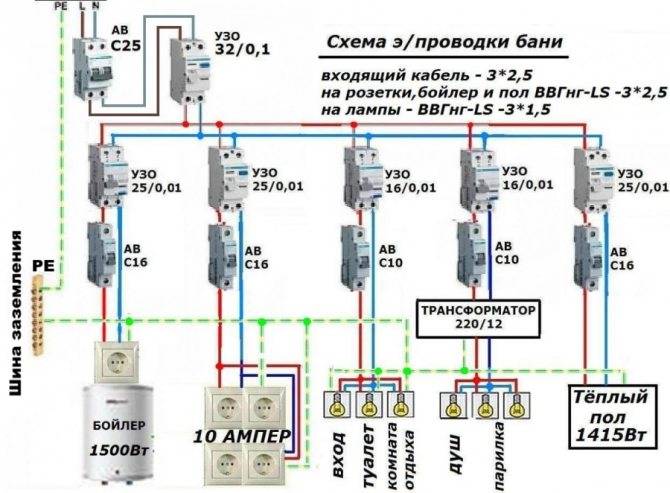

Схема электропроводки в бане и инструкция по работе

схема проводки

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

• внешний;
• внутренний;

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

1. Отпадает необходимость делать канавку в стене (штроба).
2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
3. Всегда можно внести изменения в планировку и разводку.
4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

1. Вывод под светильники (преимущественно в середине потолка, по краям).
2. Вывод под выключатель.
3. Вывод под электрокаменку.
4. Вывод для панели управления температурой.
5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.

Пошаговая инструкция работ:

1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
2. Рассчитать основные параметры автомата.
3. Выбор сечения электрокабеля.
4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

Как проложить к бане силовой кабель с улицы

Грубые нарушения правил прокладки кабеля в бане.

В зависимости от того, каково расстояние от бани к распределительному щитку, прокладку силового кабеля можно сделать воздушным путем или подземным. Все это заранее должны предусматривать проекты самих бань. Каждый из вариантов обладает своими преимуществами и недостатками, а потому целесообразность их применения зависит от каждой отдельной ситуации. Главное при всем этом соблюдать соответствующие нормативы и существующие правила электромонтажа.

Когда будет возводиться парилка своими руками, не забудьте — в ней, как и в моечной, нельзя устанавливать розетки и переключатели. Они могут быть только в комнате отдыха и предбаннике, да и то на высоте 90 см от пола. Класс защиты у выключателей и розеток, причем с крышками, должен быть не менее IP-44, а у установленных светильников — IP 54. Также путь всех проводов к соответствующим приборам должен быть максимально коротким. И, наконец, над печкой вести проводку нельзя.

Монтаж воздушной линии

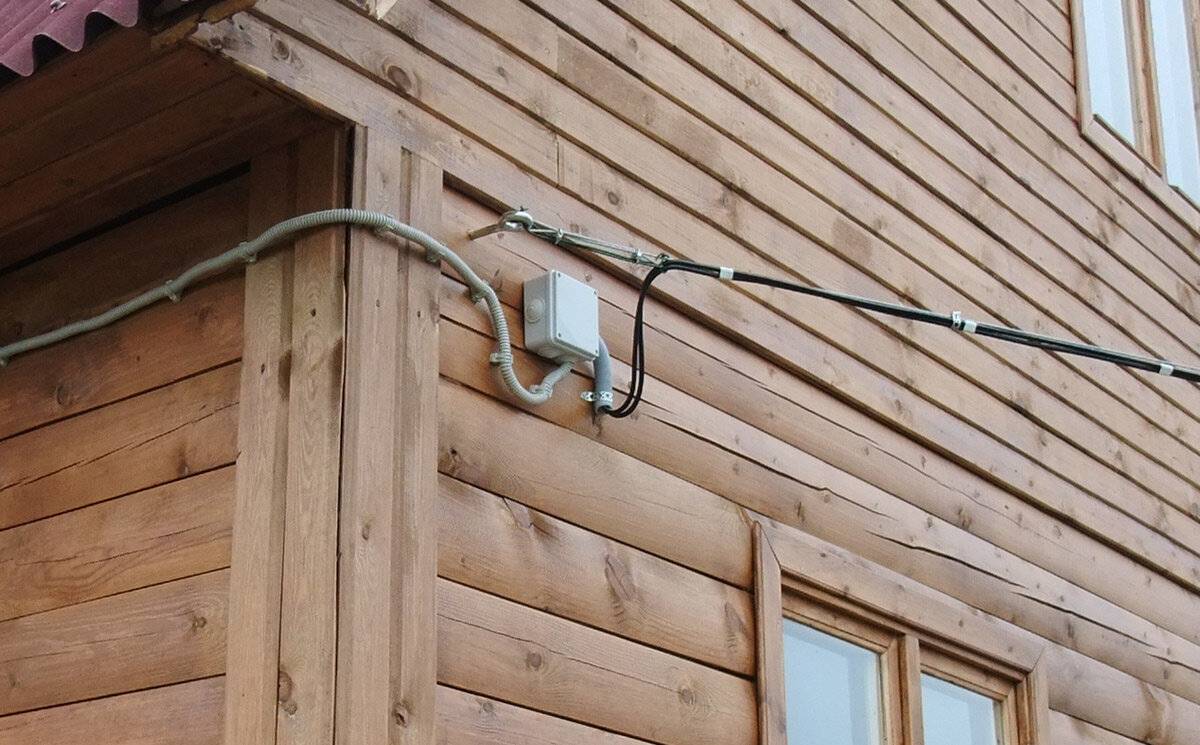

Воздушный способ монтажа линии – наиболее экономичный, поскольку осуществляется непосредственно по воздуху. Если расстояние до бани – больше 25 метров, необходимо установить еще одну опору – промежуточную. Осуществлять воздушную прокладку кабеля можно либо на фарфоровых изоляторах, либо с помощью растяжки.

Электрический кабель для бани при воздушном способе монтажа должен оказаться на строго регулируемой высоте. Например, над проезжей частью сам кабель не может оказаться ниже, чем 6 метров над землей, а над пешеходными дорожками – никак не ниже 3,5 метров. В саму баню кабель нужно прикреплять не ниже, чем 2,75 м над уровнем земли.

Для обычной воздушной прокладки принято применять самонесущий изолированный кабель СИП, гарантийный срок службы которого – 25 лет. Эти кабеля, которые обычно обозначаются как СИП-3, СИП-2А и СИП-4, оснащены специальным полиэтиленовым атмосферостойким покрытием и особыми несущими элементами, которые достаточно устойчивы к перегрузкам. Но есть у таких кабелей и недостатки – их довольно проблематично ввести в автомат защиты.

Сам кабель в баню можно ввести через деревянную стену через металлическую втулку. Сечение кабеля не должно быть меньше, чем 16 кв. мм. Такой кабель способен пропускать то и до 63А. При однофазном подключении это будет равно мощности 14 кВт, а при трехфазном – 42 кВт. Для бани такие значения – более чем достаточны. Но есть и недостатки у такого кабеля – он довольно трудно изгибается.

Но СИП – алюминиевый провод, а кабели такого типа по чердачным помещениям вести нельзя. Поэтому уже непосредственно в баню вводятся другие кабели – NYM, ВВГ или НГ с сечением 10 кв. мм. Главное, чтобы для перехода использовались герметичные соединители «медь-алюминий», а сам СИП крепить нужно на анкерные зажимы – натяжители.

Монтаж подземной линии

Подземная прокладка кабеля к бане считается более затратной. Ведь для этого необходимо рыть траншею глубиной до метра. Да и кабель в этом случае используется более дорогой – ВБбШв, которые бронирован и с медными жилами. Зато такой кабель куда более защищен, чем СИП, т.к. имеет между внутренней и наружной пластиковыми оболочками стальную оплетку. Благодаря такой защите кабель не могут перегрызть кроты и мыши, да и усадка земли ему не страшна.

Для подземной прокладки кабеля металлические трубопроводы не используются – они собирают конденсат. Но можно использовать металлическую трубу, если из земли в землю силовой кабель спускается по столбу или стене. Для таких целей подойдет труба или уголок с высотой не меньше, чем 1,8 метра.

А ввод в баню, как и при воздушном монтаже, осуществляется через обычную металлическую втулку, которая хорошо защищает кабель от различных повреждений, которые могут быть при усадке и подвижках стены.

Для того чтобы проложить силовой кабель под землей, необходимо вырыть траншею, глубина которой будет не менее 0,7 метра – это три штыка лопаты. На самое дно нужно засыпать песок в 10 см, положить кабель, и снова все засыпать песком (или для механической защиты даже кирпичами).

При прокладке кабеля непосредственно под землей важно исключить возможность опасных натяжений или механического повреждения кабеля. Для этого во время укладки кабеля необходимо создавать его запас путем волнообразного размещения в самой траншее

Это хорошо препятствует натяжению, которые может легко возникнуть во время смещения почвы или перепаде внешней температуры.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Рисунок 1: простая схема проводки в бане

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.
