Что лучше?
Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.
Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.
Лучевой способ подключения
Если сравнивать все представленные способы подключения, то это считается наиболее популярным и технологичным. В его структуру входят следующие детали:
- Нагревательные элементы: они могут быть обычными батареями, контурами в системе теплый пол или внутрипольными конвекторами;
- Подающий и обратный коллекторы, в которых расположены термостатические вентили и расходомеры;
- Двухтрубные подводки, которые устанавливают от коллектора к приборам для обогрева по наиболее оптимальному маршруту (они могут располагаться в перекрытии, под полом, потолком).
Лучевой способ подключения
Монтаж и обслуживание
Монтаж у двух перечисленных типов систем отопления существенно отличается. В однотрубной системе отопления все выглядит весьма просто. Тяни трубу, соблюдай уклоны, по пути соединяй радиаторы и все будет весьма работоспособно. У двухтрубной системы тянуть надо уже две трубы: отдельно подачу и обратку.
В комплектацию системы обогрева с наличием одного магистрального стояка входят отопительные устройства, которые оснащены мощными характеристиками и свойствами, если говорить о прочности и долговечности. Все они должны быть изначально рассчитаны на высокие показатели давления и температуры. После всех этапов подсоединения однотрубной системы производят подключение всех необходимых элементов по определённо заданной схеме. Для развоздушивания радиаторов устанавливают краны Маевского. Затем производят опрессовку и пробный запуск.
У трубопровода двухтрубной системы отопления применяют полноценный набор действий для качественного и надёжного обслуживания в дальнейшем. После этого проводят балансировку и регулировку, настраивают все рабочие параметры. Для этого используют специальные фрагменты – патрубки, которые потом размещают в самой верхней и самой нижней возможной точке всего теплопровода. Это необходимо для сброса воздуха и для слива жидкости. Излишний воздух батарей должен выпускаться через специальные краны/клапаны. С помощью насоса в определённую ёмкость поступает доля воздуха для регулирования показателя нагрузки. Регуляторы особого назначения обеспечивают настройку системы подачи обогрева, уменьшив напор на выбранную батарею. Распределение давления формируется в зависимости от балансировки показателей между первой и последней батареями.
Двухконтурная система отопления
В отличие от одноконтурной системы, две трубы рассчитаны на подачу и на возврат теплоносителя. Такая разводка часто используется в новостройках и обеспечивает равномерный обогрев всех комнат.
Какая система отопления лучше
Принцип работы заключается в поступлении воды из котла к батареям по одной магистрали. Подающая труба имеет соединительный входящий патрубок, через который теплоноситель поступает в каждый радиатор. Окончание трубопровода находится возле последней батареи. Вторая ветка магистрали предназначена для того, чтобы уже охлажденная вода из выходящих патрубков, после прохождения по всей цепочке, возвращалась в котел. Циркуляция теплоносителя происходит постоянно пока включено отопление.
Двухконтурная разводка трубопровода возможна в верхнем и нижнем исполнении. В первом случае система обустраивается на чердаке или техническом этаже здания. Одновременно монтируется расширительный бачок, который нужно утеплить. Также устанавливают котел и помпу, подающую теплоноситель на верхний уровень.В случае с нижней разводкой горячий стояк располагается выше обратного. Отопительный котел монтируется в подвале или на первом этаже с заглублением ниже пола. Для стравливания воздуха из радиаторов необходимо подключить верхнюю воздушную магистраль к трубопроводу.
Плюсы двухтрубной схемы подключения в следующем:
- одновременная передача горячей воды в радиаторы позволяет регулировать температуру индивидуально в каждом помещении и выключать отопление в тех, комнатах, которыми в настоящее время не пользуются;
- в случае поломки можно снять с системы отдельные элементы и произвести их замену, не отключая отопление полностью. Это возможно благодаря шаровым кранам, с помощью которых перекрывается поток воды на входе и выходе из радиатора;
- уже готовую систему можно дополнять новыми батареями, как в горизонтальном, так и вертикальном исполнении;
- меньшая уязвимость и предрасположенность к заморозке.
Недостатки системы с двумя контурами состоят в более высокой цене на покупку оборудования и прокладку его в доме. Но все они уходит на второй план, когда приходят морозы, а в доме, за счет разветвления трубопровода, возможна максимальная аккумуляция тепла.
Особенности монтажа
Обустройство однотрубной и двухтрубной системы отличаются очень сильно: монтаж первого вида отопления выглядит гораздо привлекательнее, потому что он гораздо проще.

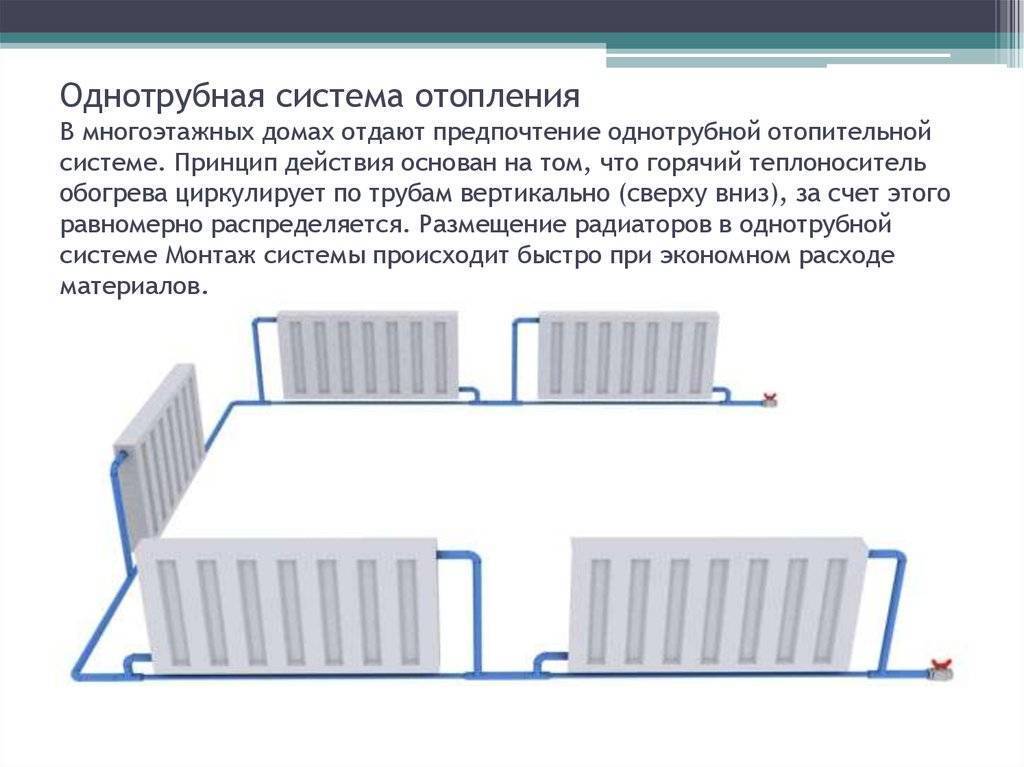

Однотрубное отопление
Эти системы бывают вертикальными или горизонтальными. Для многоэтажных домов используют первую схему разводки. Все нагревательные приборы подключают сверху вниз. Горизонтальная разводка — последовательное соединение всех радиаторов в ряд, по горизонтали. Недостаток в обоих случаях один: это частое возникновение воздушных пробок. Есть три типа подключения: помимо диагонального и нижнего существует возможность бокового соединения.
Так как экономическая целесообразность не самый последний критерий, то эти системы не стоит сбрасывать со счетов. Чтобы обеспечить такому отоплению большую эффективность, применяют меры для их усовершенствования. Например, создают байпасы, предназначенные для регулировки нагрева определенных отопительных приборов.
Это отрезки трубы, которые создают обводное движение жидкости из прямой трубы в обратную. Таким образом, контур радиатора жидкость минует. На байпасы устанавливают вентили (обычно шаровые краны), клапаны, предназначенные для перекрывания потока теплоносителя. Есть возможность монтажа на радиаторы терморегуляторов: или для каждого из них, или для системы в целом.
Этот процесс относительно быстр, прост. Сначала устанавливают котел, затем монтируют трубопровод. Те участки, где проектом предусмотрены радиаторы и байпасы, снабжают тройниками.
- Система, работающая по принципу естественной циркуляции, требует соблюдать уклон в 30-50 мм на метр длины. Трубопроводу с принудительной циркуляцией необходимы 10 мм на метр. Большое количество изгибов устраивать не рекомендуют.
- Для последней конструкции необходим монтаж циркуляционного насоса. Так как они не предназначены для эксплуатации при высоких температурах, оборудование устанавливают около входа обратной трубы котла.
- Монтаж расширительного бака зависит от его типа. Емкости открытого типа монтируют в самой высокой точке системы, Для закрытого бака ограничений нет, однако лучшее место — поблизости от котла.
- Устанавливая радиаторы, используют специальные кронштейны, которые обычно идут в комплекте. Монтируют отопительные приборы под окнами, но в любом правиле могут быть исключения.
Последний этап монтажа — установка дополнительных элементов системы — вентилей, заглушек, кранов Маевского. Проверяют установленную цепь радиаторов воздухом или водой. Если испытания проходят успешно, то следует ее пуск в эксплуатацию.

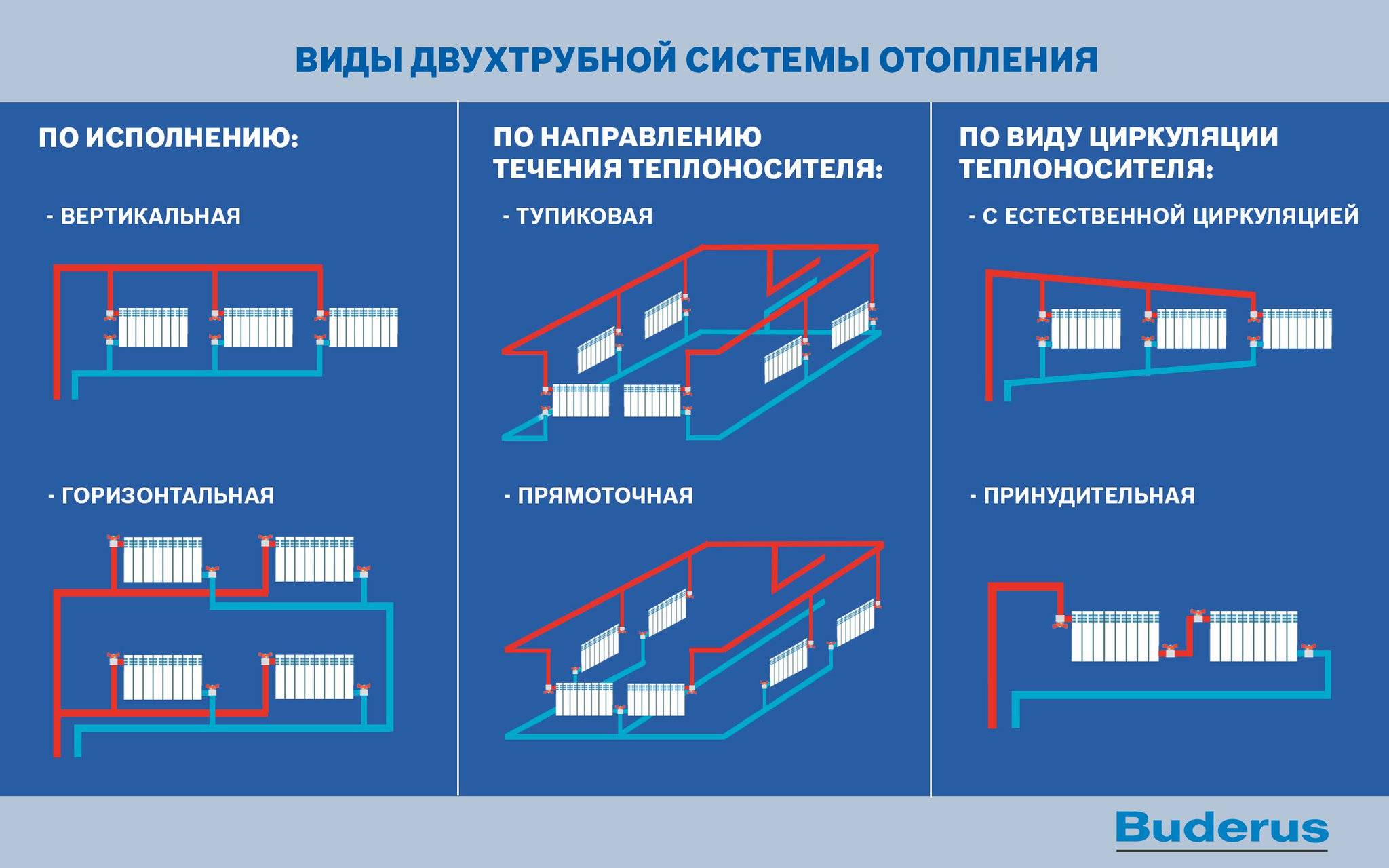

Двухтрубные системы
Эти конструкции уже требуют протягивания двух трубопроводов, что само по себе обещает вдвое больший объем работ, это как минимум. Если проект предусматривает отопление с верхней разводкой, то работа идет по следующему сценарию:
- Сначала устраивают верхнюю линию системы, отходящую от котла, продвигающуюся над радиаторами. На концах соединительных участков трубопровода монтируют тройники.
- После окончания установки верхней разводки к тройникам присоединяют верхние патрубки отопительных приборов, между ними монтируют вентили.
- Нижнюю линию трубопровода устраивают ни линии (уровне) цоколя, по периметру помещений. Эти элементы монтируют к нижним выходам радиаторов.
- Последний участок трубопровода-отвода соединяют с котлом, предварительно установив между ними циркуляционный насос.
Главный минус этот системы — необходимость установки расширительного бака в чердачном помещении, поэтому отопление с нижней разводкой применяют на практике чаще. В этом случае есть возможность монтировать емкость в теплом помещении: такое решение позволяет увеличить теплоотдачу — дополнительно отапливать жилое помещение. Отводящий контур располагают на том же уровне, а подающий к нему — гораздо ближе, чем в первом варианте. Но в этом случае устройство принудительной циркуляции — условие обязательное.
Минусы двухтрубной системы.
Минусов такая система практически не имеет, за исключением стоимости и срока монтажа, которые конечно выше, чем в случае с однотрубной системой, но эти недостатки с лихвой компенсируются удобством, качеством и надежностью эксплуатации этой системы.
Наши рекомендации.
Рассмотрев плюсы и минусы описанных систем, вы можете принять свое решение в пользу того или иного варианта.
Мы же со всем знанием дела настоятельно рекомендуем остановить свой выбор на двухтрубной системе.
Помимо, указанных выше положительных особенностей этой схемы, приведем еще одно соображение в качестве обоснования своей рекомендации.
Представьте, что перед вами выбор: нужно выбрать две электрические гирлянды. В одной гирлянде лампочки соединены последовательно, а в другой параллельно. Критерий, которым вы руководствуетесь – надежность, удобство эксплуатации и ремонта. Какую выберите вы?
Предположим, вы берете ту, где лампочки подключены последовательно. Что же происходит, когда перегорает одна лампочка? Цепь разрывается. Вся гирлянда перестает работать.
А что можно сказать о поиске перегоревшей лампочки в такой гирлянде, если у вас нет специальных приборов?
Кто искал такую лампочку, знает, сколько это занимает времени.
Какое отношение этот пример имеет к системе отопления? Самое прямое.
Выше мы говорили, что однотрубная система наиболее уязвима в отношении разморозки всей системы. Все отопительные приборы “сидят” на одной трубе. И хотя технически было бы неправильно говорить о том, что они включены последовательно (если конечно это не разновидность однотрубной системы – проточная система). Все же подумайте, что бы произошло, если бы хотя бы 1 см или 0,5 см воды в этой трубе перемерзло (особенно уязвимы пороги входных дверей или неплотности в швах кирпича, особенно когда на трубах или в стенах нет утеплителя)?
Правильно. “Встала” бы вся система. И постепенно она вся замерзла бы.
А что можно сказать о поиске замерзшего участка трубы? Поверьте – это практически невозможно!
А теперь возьмем гирлянду с параллельно включенными лампочками. Что происходит, когда одна или две перегорают?
Другие продолжают гореть. А легко ли найти ту лампочку, которая перегорела? Конечно. Все горят, а она – нет!
Точно также и в двухтрубной системе. Если все же так случилось, что труба, идущая к одному радиатору, замерзла, то это не значит, что перестанут работать другие.
А легко ли найти радиатор и соответственно место, где случилась авария? Да. Достаточно лишь потрогать рукой, и все станет ясно.
Разве это не мощный фактор в пользу выбора двухтрубной системы?
Задаваясь вопросом: “Двухтрубную или однотрубную систему отопления нужно выбирать?”, не колеблясь, остановите свой выбор на двухтрубной системе отопления и вы никогда не пожалеете о своем выборе!
Для одноэтажного дома
Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».
На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):
- Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
- Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
- Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
- На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.
- Циркуляционный насос, который создает принудительное движение теплоносителя по СО.
Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.
Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.
Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.
Совет: несмотря на то что в данном варианте СО предусмотрен автоматический воздухоотводчик, случаи завоздушивания контура имеют место. Для решения данной проблемы рекомендуется использовать на радиаторах краны Маевского.
Однотрубный вариант отопления
Однотрубная система отопления в наших краях широко начала применяться во второй половине двадцатого века, когда массово строились малогабаритные пятиэтажные здания – хрущевки.
При таких масштабах строительства было решено ввести в обиход такую систему отопления, которая была бы дешевой и обеспечивала всех граждан теплом.
Именно поэтому главным преимуществом однотрубной структуры отопления является ее небольшая стоимость.
Это обусловлено тем, что схема монтажа подразумевает отсутствие магистральных труб (стояков), по которым вода обратно поступает в котел. Таким образом, на ее установку тратится меньше труб, подводов к батареям и перемычек.
Фото:
Однотрубная система отопления имеет следующий принцип работы: в подвале дома располагается котел, нагревающий воду, затем по стояку горячая вода подымается на верхний этаж здания, а после этого по второму стояку опускается вниз, попадая в стоящие на всех этажах батареи.
Такая схема реализации однотрубной системы отопления называется вертикальной.
Нередко для улучшения движения воды наверх применяется гидравлический насос. Для нормального функционирования однотрубной структуры отопления необходимо установить специальную емкость – расширительный бак. Он устанавливается либо на чердаке (открытый бак), либо возле котла (закрытый).

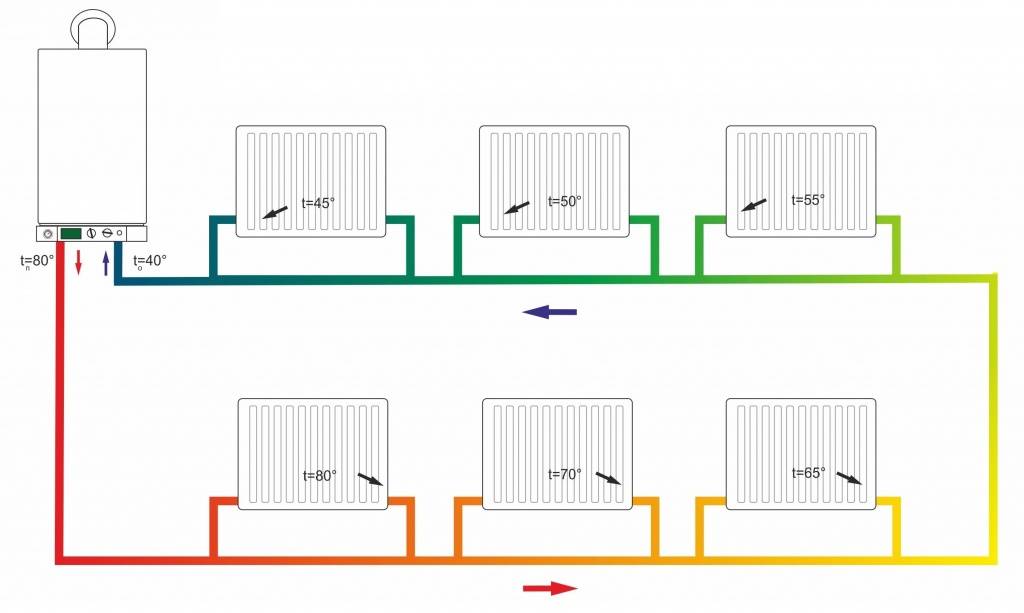

Поскольку на самый верхний этаж поступает горячая вода, пока она пройдет все здание и дойдет до первого, то значительно успеет остыть.
Поэтому на нижних этажах необходимо устанавливать батареи с большим количеством секций. По этой же причине нельзя устанавливать температурные регуляторы на батареи – понижение температуры на верхнем этаже обязательно ухудшит ситуацию во всех радиаторах ниже.
Есть правило, согласно которому на один вертикальный стояк при однотрубной системе отопления нельзя подключать более десяти батарей.
В случае его нарушения разница температур между первым и последним этажами будет составлять более 60° C. Поэтому в домах, имеющих >10 этажей, однотрубную систему отопления устанавливать нельзя.
Видео:
Существует горизонтальная схема однотрубной системы – при ней батареи на одном этаже последовательно соединены, а стояк располагается горизонтально вдоль этажа. Такая схема однотрубной разводки зачастую применяется для отопления частного дома.
Еще одним существенным недостатком однотрубной структуры отопления долгое время считалась невозможность провести ремонт отдельно взятого узла без отключения всей системы. Если в одной квартире ломалась батарея, то нужно было отключать весь стояк.
В настоящее время эту проблему удалось решить с помощью установки специальных обводных труб (байпассов) перед батареями, которые позволяют перекрыть доступ воды к радиатору и пустить ее по этой перемычке. Такая модернизация к тому же позволила обойти запрет на установку терморегуляторов.
Работа закрытой системы отопления
Замкнутая конструкция во время эксплуатации не имеет прямого доступа к открытому воздуху. Роль расширительного бачка исполняет мембранный бак. Излишки горячей воды попадают в него, продавливая резиновую мембрану. При этом находящийся в воздушной камере азот сжимается. Удаляется теплоноситель из бака специальным насосом.
Отсутствие кислородного контакта с элементами контура продлевает срок их службы. Теплоноситель не испаряется и не требует частой подпитки. Закрытая схема позволяет подключение добавочных источников теплоснабжения с их интеграцией в общую систему. Температура регулируется с помощью убавления или добавки теплоносителя.
Закрытая система требует постоянного доступа к электричеству для бесперебойной работы насосов. Несмотря на это отличие, ее работа эффективнее в небольших домах. Многоэтажные здания требуют большого количества мембранных баков и сложных расчетов.
Принцип работы двухтрубной системы. Преимущества и недостатки
Данная схема предполагает подъём теплоносителя вверх по стояку с последующей его подводкой к каждому отопительному прибору. А потом по ветке обратки он транспортируется в котёл. То есть каждая батарея обслуживается двумя трубами. Отсюда и название такой системы – двухтрубная.
В двухтрубной системе каждый радиатор подключается двумя трубами
Из её преимуществ стоит выделить:
- возможность организации равномерного нагрева каждого радиатора. Независимо от этажа, в каждую батарею теплоноситель подводится с одинаковой температурой. Установка термостата позволяет задавать такой температурный режим обогрева, какой лучше всего соответствует текущим погодным условиям;
- нет необходимости использования мощного насоса. В двухтрубной обвязке значительные потери давления отсутствуют. Вода способна циркулировать самотёком благодаря силе гравитации. При слабом напоре можно обойтись более дешёвой маломощной насосной установкой;
- выполнять ремонт одного отдельно взятого нагревательного прибора допускается без отключения всей отопительной системы.
Дополнительным бонусом двухтрубной обвязки является возможность использования как попутного, так и тупикового движения горячей воды.
В попутной схеме вода в подаче и обратке протекает в одном направлении. Циркуляция теплоносителя в тупиковой схеме происходит в противоположных направлениях. В первом случае, если используются радиаторы одинаковой мощности, формируется идеальная гидравлическая балансировка. Таким образом, необходимость в использовании батарейных клапанов предварительной настройки отсутствует.
Если приборы отопления характеризуются различной мощностью, исполнитель будет вынужден высчитывать уровень теплопотерь каждого, выполнять расчёты и увязывать радиаторы с помощью термостатических клапанов. Без наличия соответствующих знаний самостоятельно сделать это очень сложно.
Для двухтрубной системы понадобится намного больше труб и комплектующих, поэтому реализация такой схемы более затратна, чем однотрубной
Недостатки двухтрубной системы носят, преимущественно, экономический характер. Как было сказано выше, на её сборку потребуется в 2 раза больше труб. И не забывайте о необходимости их соединения. То есть в комплект поставки должно входить большое количество фасонных деталей, вентилей, и крепёжных элементов. А ещё больше увеличивает стоимость монтажа двухтрубной системы.
Ещё в совсем недалёком прошлом, когда двухтрубная обвязка создавалась на основе стальных труб с использованием сварки, конечная сумма поучалась запредельной. Но появление металлопластика и разработка технологии горячей пайки привели к тому, что прокладка двухтрубной отопительной магистрали стала доступной кошельку нашего среднестатистического соотечественника.
Недостатки комплексов отопления из одной трубы
Набор отрицательных качеств обогрева с одной трубой представлены ниже:
- необходимость составления теплового и гидравлического расчета отопительной сети, характерного высокой сложностью;
- если в расчетах оборудования возникли недочеты, их сложно устранить;
- все элементы взаимозависимы;
- высокий уровень гидродинамического сопротивления;
- на один стояк подключается только ограниченное количество обогревающих устройств;
- отсутствие возможности регулирования поступления носителя тепла в отдельное оборудование для обогрева;
- высокий уровень теплопотерь.
Для регулировки работы отдельных обогревательных устройств специалисты рекомендуют устанавливать байпасы – набор отрезков трубы, служащих для соединения прямого и обратного трубопровода радиаторного оборудования. Такие элементы дают возможность подключать к отопительному узлу теплорегулирующие устройства.Они способны контролировать нагрев или выполнять отключение нагревательного элемента от работающей системы. Также правильный монтаж байпаса обеспечивает перенаправление теплоносителя таким образом, чтобы миновать неисправный участок. Это позволяет оперативно заменять или чинить поврежденные детали.
Что лучше?
Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.
Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

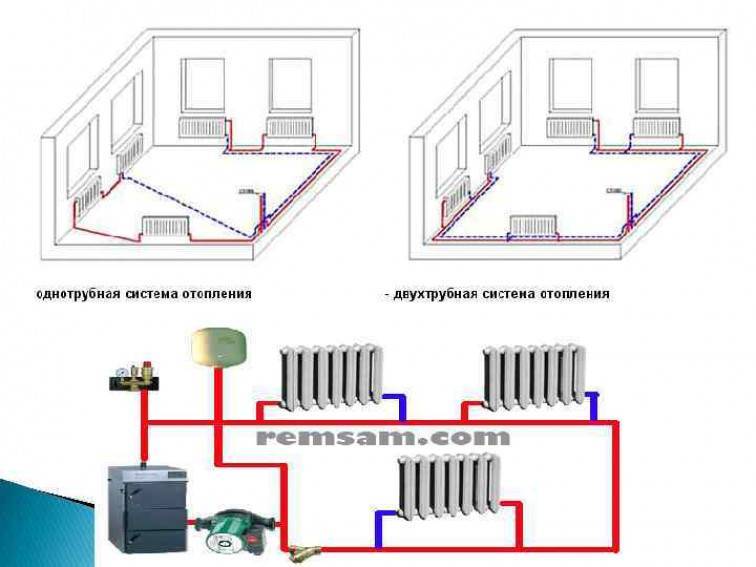

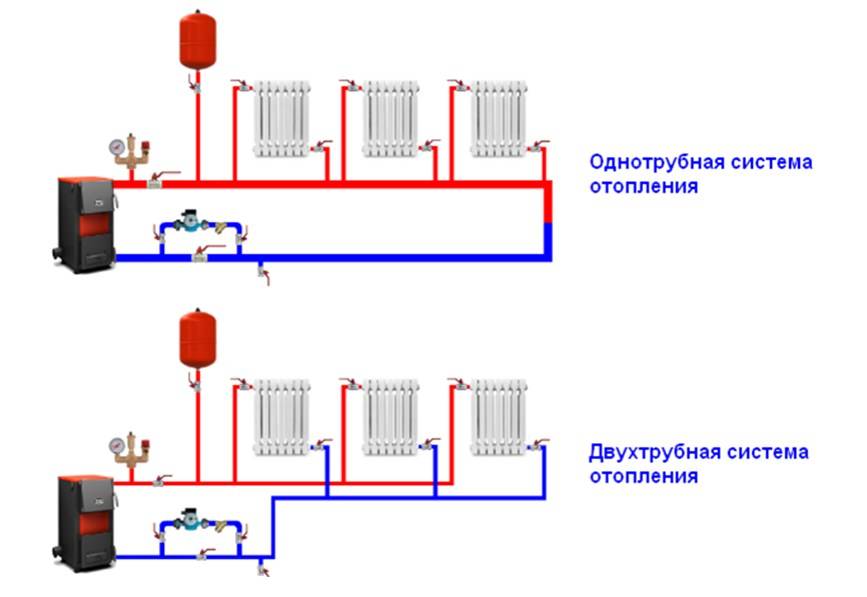

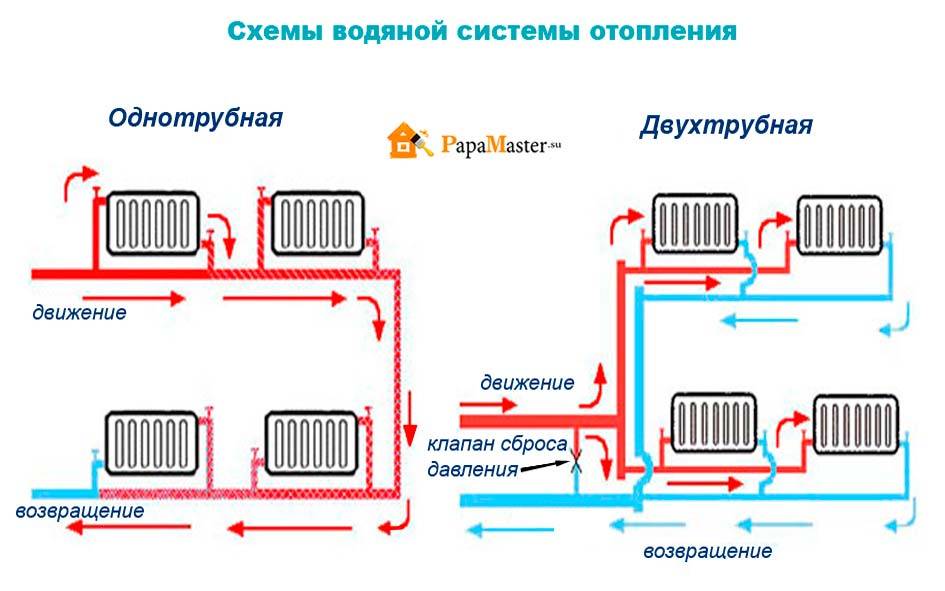

Сравнение двух вариантов отопления
Чтобы выбрать, какая из двух систем отопления лучше, однотрубная или двухтрубная, необходимо учитывать не только материальный вопрос, но и то, для обогрева какого дома она будет использоваться.
Практически все специалисты сходятся во мнении, что двухтрубный метод отопления является эффективнее однотрубного аналога, однако гораздо более сложен в проектировке и монтаже и требует больших денежных средств.
Для обогрева многоэтажного дома, где количество этажей превышает десять, однотрубную систему использовать нельзя, поскольку это приведет к значительному падению температуры в батареях внизу.
Видео:
Для таких высотных зданий необходим монтаж только двухтрубной структуры отопления.
Еще однотрубную структуру не рекомендуют устанавливать в одноэтажных зданиях с большой площадью по той же причине – пока вода пройдет всю систему и вернется в котел, она потеряет значительную часть своей температуры, и в одной части помещения будет тепло, а в другой – не очень.
Стоит отметить, что в большинстве случаев однотрубная система требует установки насосного оборудования для улучшения циркуляции воды в трубах.
Это, в свою очередь, приводит к определенным финансовым затратам в зависимости от мощности и качества оборудования, но двухтрубная система все равно окажется на порядок дороже.
Кроме того, при подобной схеме необходимо дополнительное количество труб и деталей, что значительно увеличит стоимость всей системы, ее проектировку и монтаж.
Если же речь идет об обогреве частного дома, даже если в нем будет три этажа, то однотрубная система отопления прекрасно справится с задачей, а владелец сможет сэкономить значительные деньги на монтаже и комплектующих.
Для многоквартирных зданий с небольшим количеством этажей тоже рекомендуют устанавливать однотрубную систему, поскольку благодаря современным технологиям (установка обводных труб, кранов и терморегуляторов) она не только справляется с обогревом всех квартир, но и позволяет проводить ремонт вышедшего из строя узла без отключения всей системы.
Поэтому при выборе, какую именно систему лучше установить для обогрева дома, нужно все внимательно рассчитать и проанализировать.
Видео:
Двухтрубную систему отопления можно использовать для обогрева любого дома, от маленьких одноэтажных до высоток, однако не во всех случаях это целесообразно.
В ряде зданий однотрубная система справится с обогревом не хуже, однако потребует значительно меньших финансовых вложений и трудозатрат при монтаже.
Поэтому, чтобы выбрать оптимальный вариант, нужно понимать, для обогрева какого дома необходима система отопления и какими средствами располагает застройщик.
Плюсы и минусы двухтрубных разводок
Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:
- Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
- Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
- Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
- Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.
Лучший способ спрятать трубы — заложить их под стяжку пола
- небольшие сечения раздающих труб;
- гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
- для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
- все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.

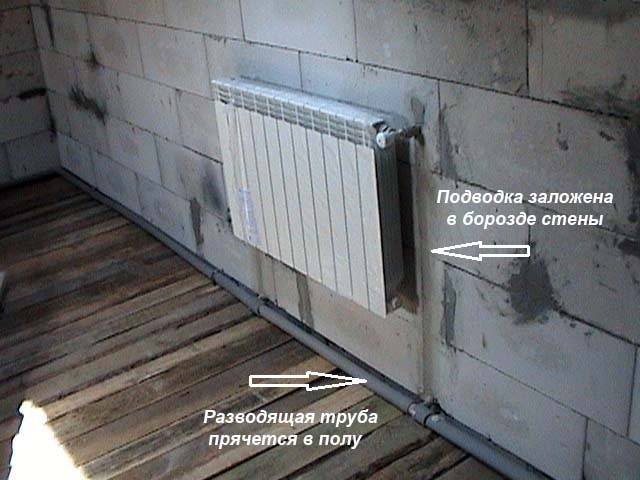

Чтобы запрятать трубные подводки, нужно прорезать борозды в стене
Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.
Теперь о значимых недостатках:
- Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
- В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
- Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.
- Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.
Основные критерии выбора системы отопления
Грамотно выбрать эффективное отопление возможно только при наличии познаний в теплотехнике. Если обустройство системы выполняется в небольшом одноэтажном доме, то провести необходимые расчеты можно самостоятельно. Если же это коттедж в два и более этажа, то лучше предоставить выбор системы профессионалам.
Основным критерием в выборе отопительного оборудования является площадь строения. Открытая схема с одноконтурным вариантом трубопровода хороша для небольших зданий в не более чем три этажа. Единственное «но» заключается в неудобстве внедрения в систему расширительного бака и проведении ремонта в случае какой-либо неполадки.
В высотных постройках преимущества на стороне двухконтурных систем закрытого типа. Они равномерно прогревают все радиаторы. К тому же есть возможность контролировать температуру теплоносителя в любом из подключенных контуров.
