Колодец дренажный: Разновидности, функции + Фото и Видео

Разновидности дренажных колодцев

По назначению шахта для дренажа может быть:

1. Смотровой.
2. Коллекторной.
3. Поглотительной.

Смотровой колодец для дренажа имеет несколько других рабочих наименований. Он может называться ревизионным или инспекционным. Предназначен для контроля технического состояния дренажной системы, ее своевременной очистки, обслуживания и ремонта.

Устанавливается смотровой колодец для дренажа в местах поворота труб или изменения их направления. На прямых трубах монтаж шахт проводится через каждые 30 метров при диаметре трубопровода 15 см или через каждые 50 метров при диаметре трубопровода 20 см. Дополнительно можно устанавливать смотровой колодец для дренажа в точках пересечения дрен.

Если планируется, что предстоит спуск для обслуживания, то шахта смотрового колодца пластиковая должна иметь диаметр не менее 1.0 метра. Если очистка шахты будет проводиться напором воды из наружного шланга, то оптимальным для шахты будет диаметр 35-45 см.

Ливневые сборочные колодцы пластиковые характерны для частных загородных домов. Если площадка имеет уклон, то монтаж шахты проводят в самой низкой точке участка.

Если площадка ровная, то монтаж дренажных труб выполняют под небольшим уклоном канализации, а ливневые колодцы устанавливают несколько ниже уровня труб. Это обеспечит произвольный отток воды с труб в шахту.

Жидкость может накапливаться или сливаться естественным путем в центральный водоотводной канал, ближайший водоем. Если отвода нет, то откачка воды проводится насосом, который часто идет в комплекте с резервуаром.

Коллекторный накопитель может служить элементом канализационной системы. Дренажный колодец для канализации оборудуется системой очистки от твердых элементов. Пройдя через септик несколько уровней очистки, в шахте происходит накопление жидкости, которая впоследствии откачивается. Габариты накопителя не регулируются, все зависит от пожеланий владельца.

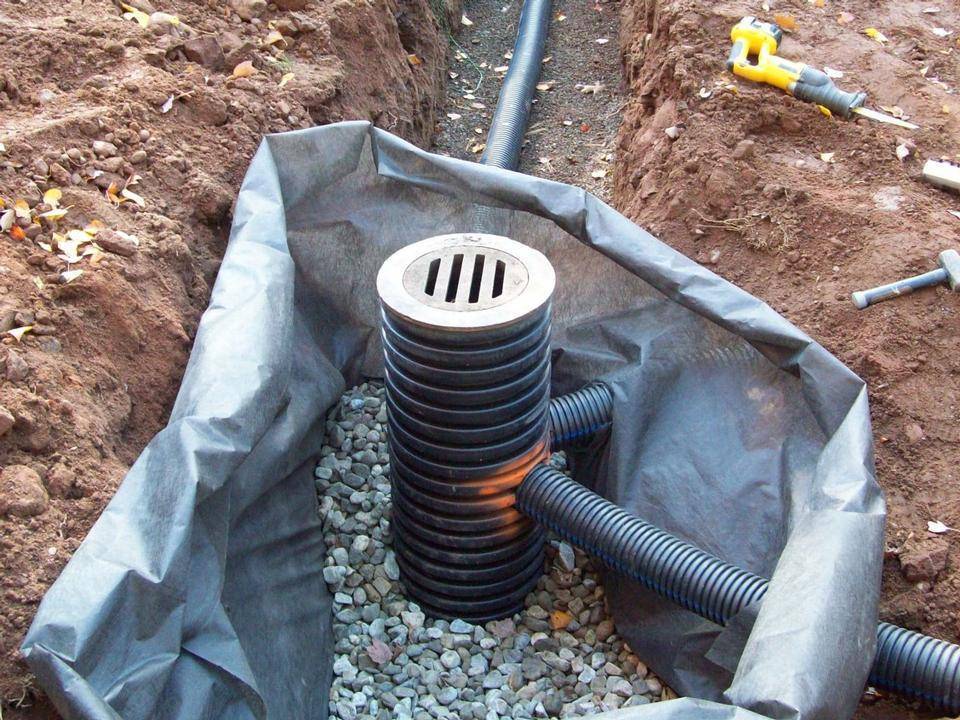

Поглотительный или фильтрующий накопитель предназначен для осушения определенного небольшого участка местности, на который невозможно или нет необходимости подвести общую дренажную конструкцию. Для осушения выбирается почва, на которой объем жидкости, проходящий через колодец, не более 1 куб. м.

Характерным отличием колодца является отсутствие дна, форма и способ монтажа. Он имеет форму усеченного конуса, который установлен меньшим диаметром вверх. При желании, можно установить шахту другой формы.

Для монтажа оборудуют котлован, глубиной около 2.0 метров. На дно котлована укладывают подушку из щебня, толщиной 2-3 см. Но подушку устанавливают конус, обвернутый геотекстилем. Внутри шахты выполняется прокладка из мелкого камня, щебня или шлака, которая накрывается геотекстилем. При заливании шахты жидкость откачивается, а геотекстиль заменяется.

По типу колодцы делятся на:

1. Поворотный.
2. Тройник.
3. Крест.
4. Проходной.
5. Тупиковый.
6. Без отверстий.

Поворотный дренажный колодец пластиковый устанавливается в местах поворота труб. Зачастую это внешние и внутренние углы зданий. Эти места наиболее уязвимы к засорению. Патрубки у поворотного колодца располагаются под углом 90°.

Колодец-крест и колодец-тройник могут быть на месте поворотных шахт, к которым подсоединены дополнительные дренажные линии. Крест и тройник могут использоваться, как смотровые на отдельных участках, где несколько линий водоотвода соединяются в одну точку.

Патрубки у таких шахт расположены под углом 90° по отношению друг к другу. Тупиковый тип шахты применим к коллекторному колодцу, имеет один входящий патрубок. Накопитель без отверстий используется в качестве поглотительной шахты.

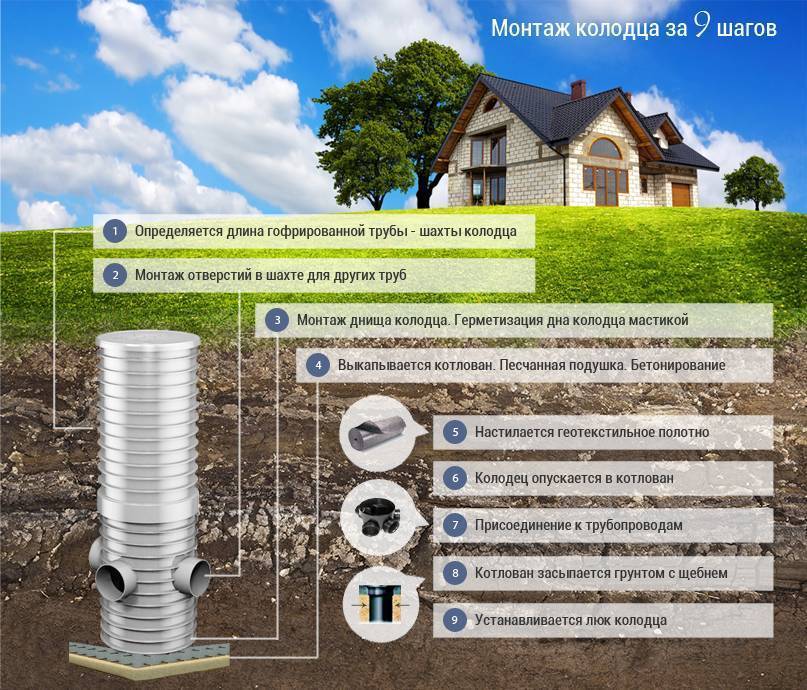

Монтаж дренажных смотровых колодцев

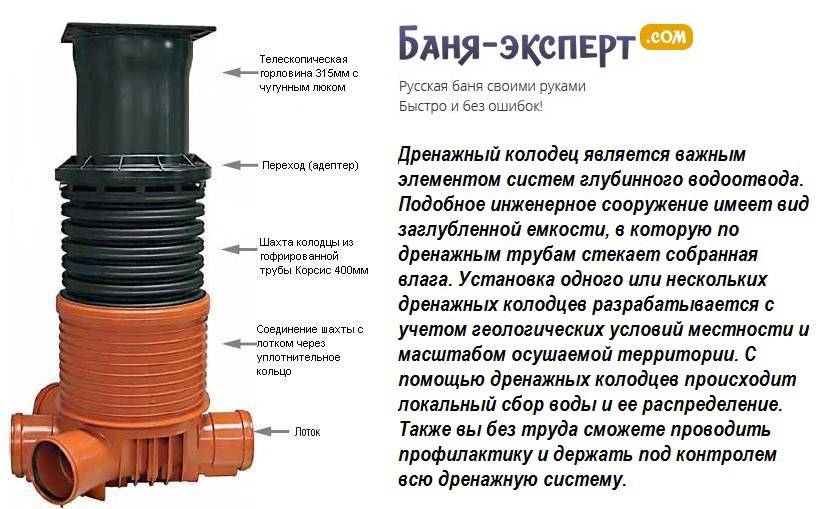

Смотровой колодец пластиковый должен располагаться в месте пересечения нескольких дренажных труб, которые имеют отверстия. Через них вода начинает просачиваться из почвы внутрь. Конструкция всех смотровых колодцев является схожей, она включает следующие элементы:

• горловина;
• лоток;
• рабочая камера;
• основа;
• люк.

Типовой смотровой колодец должен иметь легкодоступную верхнюю часть. Поскольку она представляет собой люк с крышкой, то уровень жидкости может быть с легкостью проконтролирован. Колодец дренажный смотровой может иметь не только круглую форму, но и прямоугольную.

Даже при соблюдении всех этапов защиты системы от засорения на ее стенках через определенное время появляется мусор. Он устраняется путем гидравлической чистки. На стенки труб оказывается давление с помощью специального приспособления. В результате этого все отложения начинают отходить. Применять механические и химические средства для очистки системы перфорации невозможно, поэтому промывка происходит только с использованием воды.

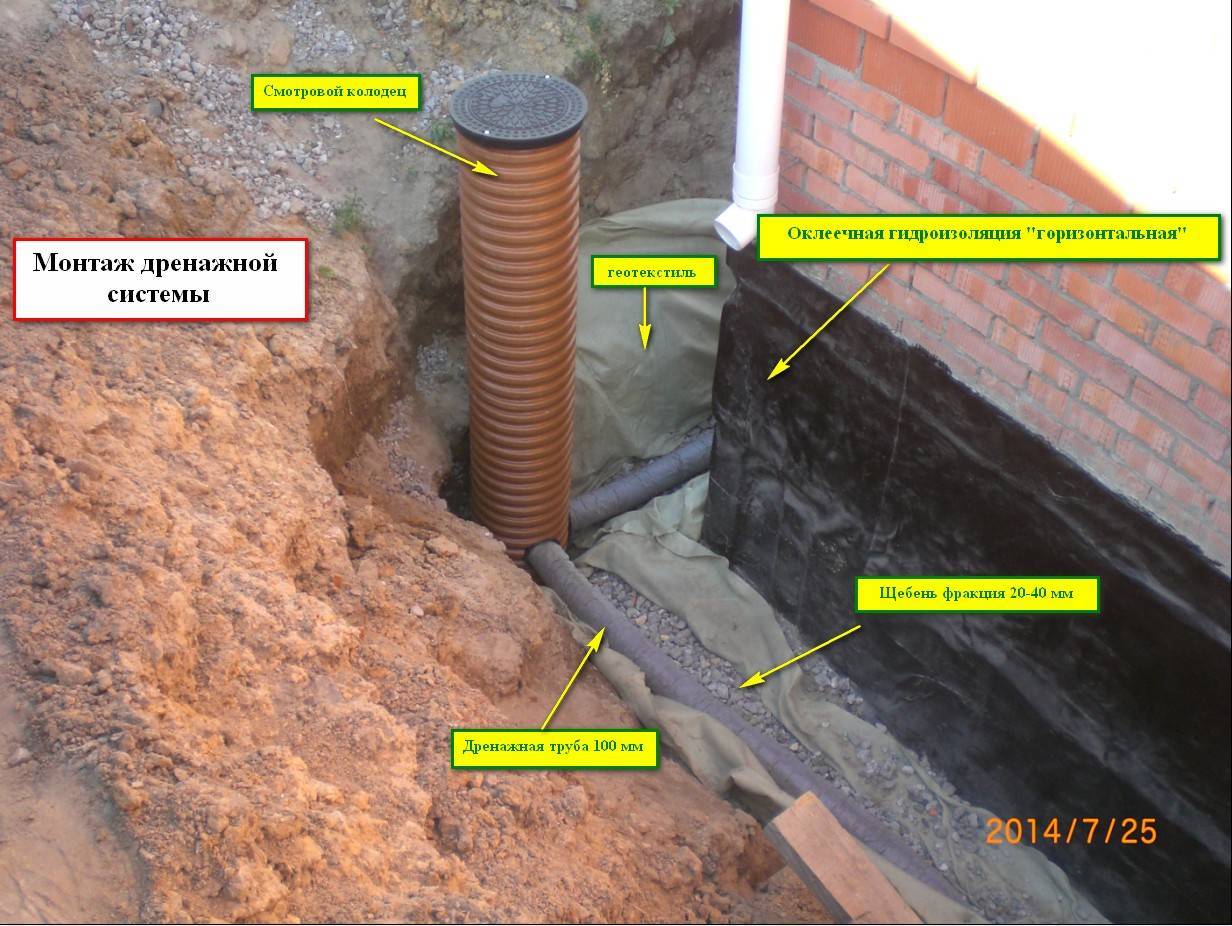

Смотровые сооружения устанавливаются во время закладки системы. Дрены укладывают под углом, а также замкнутой цепочкой. Грунтовые воды должны попадать внутрь и самотеком покидать участок. Инструкция по монтажу смотрового колодца своими руками требует выполнения следующих основных шагов:

1. Вырыть вдоль дома траншею, глубина которой должна быть больше глубины основания фундамента.
2. Засыпать дно прорытой траншеи щебенкой либо раздробленным красным кирпичом.
3. Уложить мембранный материал, ширины которого должно хватать на закрытие системы одновременно с обсыпкой песком.
4. Монтаж колодцев производится по углам, укладываются дрены.
5. Установка смотровых окошек осуществляется выше уровня почвы.

Смотровые колодцы из пластика, размер которых составляет 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от расположения труб. Изделия для частных домов имеют диаметры, размеры которых начинаются от 500 мм. Для производственных целей обычно предусматриваются смотровые колодцы более крупных размеров. Это требуется для того, чтобы в дренажные колодцы пластиковые могли спускаться работники, чтобы сделать более тщательную очистку всей системы.

Ливневый дренаж на приусадебном участке: как правильно обустроить?

Если в пределах города проблемой водоотвода занимаются соответствующие службы, то на приусадебных и дачных участках ее приходится решать самостоятельно. Во втором случае проблема, конечно, не так велика, как в первом. Но последствия пренебрежения ее решения тоже бывают вполне ощутимы. Вряд ли кому-то понравится проводить летний отдых на даче в окружении комаров рядом с никогда невысыхающей лужей.

Учитывая это, на участке следует заранее позаботиться об эффективном отведении дождевых, а также грунтовых вод. Постоянное переувлажнение плохо влияет на сооружения и огородную растительность.

Генеральный план строительства, как правило, включает в себя систему дренажа.

Наиболее подходящая ливневая, или, как ее еще называют, поверхностная, система водоотвода. Ее функции сбор и последующий отвод выпавшей в виде осадков воды.

Ливневый дренаж — система, включающая:

• Горизонтальные каналы;
• Точечные водосборники с решетками.

Решетки имеют декоративный вид, органично вписываясь в рисунок дорожки или ограждения.

Точечные водосборники располагаются, как правило, под дверями, садовыми колонками и водосточными трубами. Их конструкцию дополняют пескоуловители, служащие для задерживания песка и разного мусора.

Ливневые каналы на приусадебных участках обустраивают вдоль травяных газонов, тротуаров и мощеных площадок, а также подъездных дорог. Они занимают довольно большую часть территории, а в составе таких систем имеются желоба, закрытые решетками.

Водоотводы располагаются, как правило, под уклоном, вода самотеком собирается сначала в специальные водоприемные колодцы, а потом в коллекторы. Для изготовления лотков может используется бетон или полимерный материал, а сами они имеют различные размеры.

Особый подход необходимо использовать при организации системы дренажа и слива на сооружениях, имеющих перепады высот. Речь идет об искусственных водоемах, террасах, альпийских горках и подпорных стенках.

Водоотвод для альпийских горок обустраивается по принципу, суть которого заключается в укладке дренажного слоя из мелкокускового материала наподобие битого кирпича или гравия.

Иная дренажная система используется для водоотвода в местах, где расположены террасы и подпорные стенки. Она состоит из перфорированных труб, уложенных под наклоном и соединенных с общей системой.

Система водоотвода должна быть организована и на водоеме, где могут случаться переполнения и выпадать обильные атмосферные осадки. Трубы для нее должны иметь диаметр, соответствующий нагрузке. Материалом их изготовления может быть асбестоцемент, керамика или полимер, а сами изделия с наружной стороны имеют специальную фильтрующую оболочку.

Виды дренажа

Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.

Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.

Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).

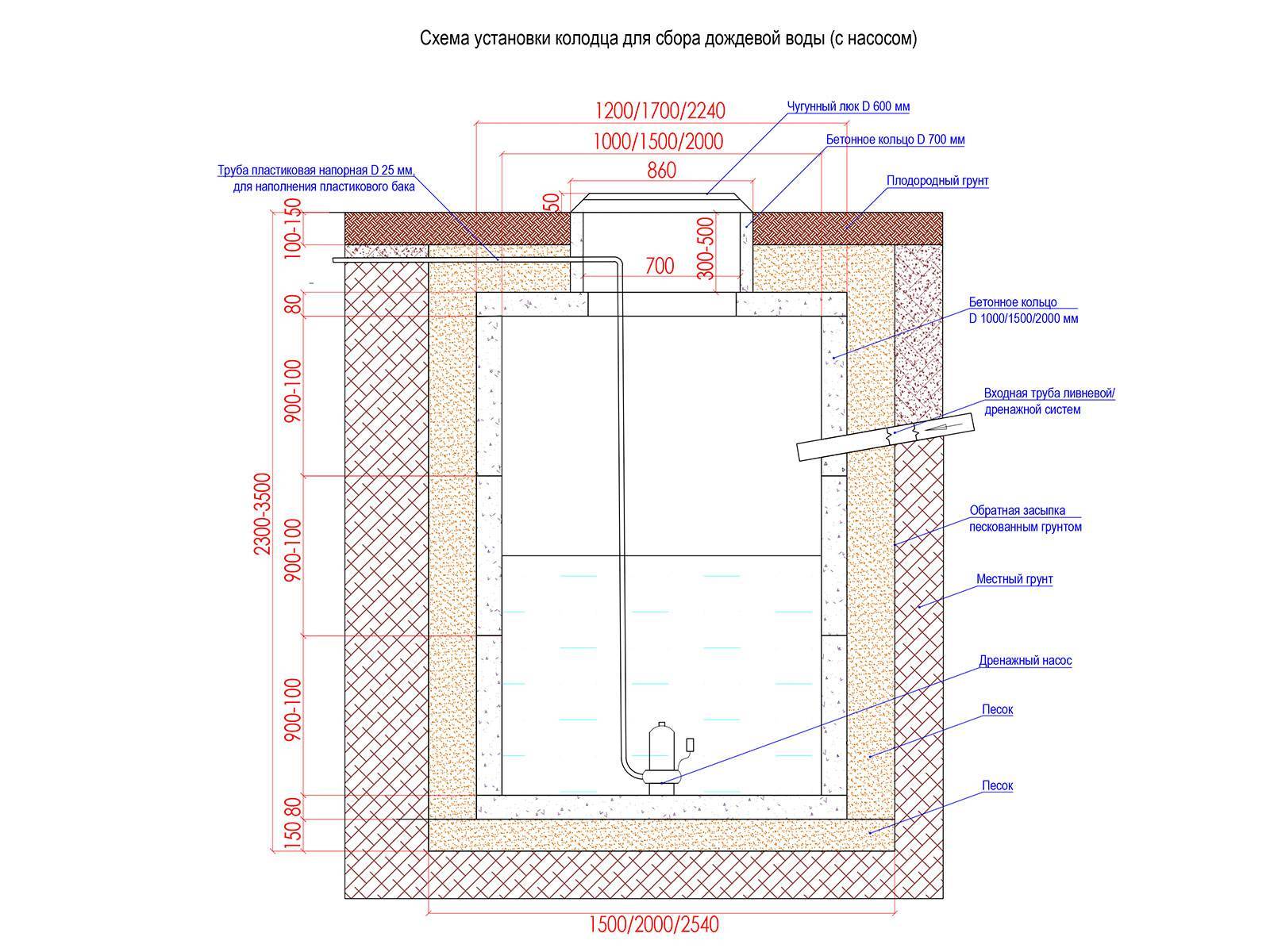

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.

Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.

Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.

Как сделать колодец из бетонных колец

Для колодца необходимо приобретать железобетонные кольца, которые производятся из влагоустойчивого бетона. Размеры и диаметр колец подбираются исходя из вида и предназначения колодца. Но необходимо учитывать, что глубина их залегания должна быть не менее двух метров.

Бетонные кольца выпускаются различных размеров (высотой от 10 см до 1 м и диаметром от 70 см до 2 м), так что подобрать изделие не составит труда. Для колодца обычно выбирают кольца высотой 50-60 и диаметром 70-150 см. Их вес в зависимости от размера колеблется в пределах 230-900 кг.

Бетонные кольца одно за другим опускаются в заранее вырытую яму и устанавливаются друг на друга

Безусловно, такой вес не невозможно поднять одному, поэтому придется пригласить одного-двух помощников. Устанавливать конструкцию можно двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, то его можно просто поставить на землю, а затем приступить к выемке грунта изнутри.

Кольцо будет давить собственным весом на землю и постепенно проседать по мере выкапывания из-под него грунта. Таким образом можно установить все кольца, накладывая их друг на друга и скрепляя между собой скобами из металла.

Второй вариант – сначала выкопать котлован, ширина которого должна быть примерно на 40 см больше, чем диаметр колец. Если грунт мягкий, дно нужно засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При этом способе, если изготавливается ревизионный или накопительный колодец, желательно устанавливать нижнее кольцо с глухим дном.

После установки бетонных колец на место, необходимо тщательно загерметизироать все щели битумом. В перекрытии можно сделать смотровое окошко для визуального осмотра колодца

Если дна нет, то его нужно будет сделать самому. Для этого нижняя часть колодца заливается бетонным раствором с армированием. При установке поглотительной конструкции, дно емкости оборудуется фильтрующей системой, так как было описано выше. Все стыки между кольцами промазываются цементно-песчаной смесью, а затем после высыхания, герметизируются битумно-полимерной гидроизоляцией.

Далее от колодца выкапывается траншея для труб, но прокладывать их не спешите, поскольку сначала придется выполнить еще одну достаточно трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это можно сделать при помощи перфоратора и победитовых или алмазных коронок по бетону. Они имеют разные диаметры, поэтому подобрать нужный размер несложно, однако стоимость их достаточно высокая.

Если в хозяйстве не нашлось коронки по бетону, а тратить деньги на ее покупку вы не хотите, можно прибегнуть к другому более дешевому способу. В том месте, где предполагается сделать отвод, приложите трубу и очертите карандашом круг необходимого диаметра. По контуру проведенной линии просверлите перфоратором сквозные отверстия.

Отверстия просверливаются сверлом по бетону с шагом 1-2 см друг от друга, одно делается в центре круга

Направьте лом в центральную дырку и начинайте ее потихоньку разбивать, как отверстие расширится, возьмите большой молоток или кувалду и доведите процесс до конца. Теперь можно подвести трубы и надев на них защитные резиновые уплотнители, вставить в проделанное отверстие. Места ввода также промажьте битумом. Установите перекрытие.

Бетонный колодец со всех сторон засыпается щебнем, на высоту примерно 50 см, а затем насыпается до самого верха глина и хорошо утрамбовывается. Такая глиняная подушка предотвратит просачивание воды и продлит срок службы колодца.

Особенности обустройства артезианской скважины

Единственным моментом, который может быть засчитан в качестве отрицательного, является необходимость в выполнении сложных работ и стоимость артезианской скважины для частного дома:

Бурение выполняется тяжеловесной, громоздкой буровой машиной, для подъезда которой (вместе с водовозкой и прицепом-кунгом) к месту работ требуется отсутствие коммуникаций на въезде на участок (в том числе электроопор)

Кстати, важно чтобы такая возможность заехать сохранялась и далее, так как теоретическая возможность ремонтных работ все-таки есть. Гарантия на скважину предоставляется только при условии, что техника сможет заехать для проведения работ.
Такой сложный гидротехнический объект нуждается в тщательном расчете, так что обращение к профессионалам обязательно и по этой причине, не упоминая уже о необходимости парка техники.
Подбор и монтаж насосного оборудования также должен быть выполнен грамотно, с учетом параметров скважины

Цена обустройства артезианской скважины также достаточно высока, что связано с необходимостью установки кессона и мощного скважинного насоса, способного поднимать воду со значительной глубины.

Вполне понятно, что используемые в работе материалы также должны быть качественными и надежными. Все это выливается в существенные финансовые затраты, однако позволяет быть уверенным в наличии воды не менее чем 50 лет. Кстати, что касается глубины, на которую придется бурить артезианскую скважину в частном доме в каждом конкретном случае, лучше всего определиться с этим поможет сводная карта, на которой обозначены глубины скважин в разных районах Подмосковья. Также можно поинтересоваться этим параметром у соседей, имеющих скважину. Ведь артезианская вода поднимается из крупного водоносного горизонта и в пределах соседних участков большой разницы в его залегании быть не может.

Устройство и функции системы

Достаточно часто после обильных осадков и таяния снегов на участке скапливается много воды, которая застаивается и не уходит в грунт. В таком случае происходит размыв почвы, а также разрушение фундамента имеющихся жилых или других строений. Если не принимать каких-либо мер для предотвращения возникновения таких ситуаций, высокий уровень влажности приведет к обрушению всех построек, расположенных на данной территории.

Чтобы защитить участок и строения от скопления влаги, вне зависимости от того, какого рода здание расположено на земле, в первую очередь необходимо обустроить надежную дренажную систему. Переизбыток влаги и сточных вод постепенно разрушает даже самые качественные строения.

Немаловажным нюансом является выбор месторасположения сборного пункта для воды. Оно будет выбираться исходя из того, через что будет осуществляться отвод лишней влаги.

Существует несколько вариантов решения этой задачи:

• дренажная система в грунте;
• близлежащий водоем любого типа;
• различные овраги;
• частная автономная канализационная система.

Стоит выделить основные функциональные задачи, которые решает дренажная система:

• минимизирует нагрузку и давление, которые оказывают грунтовые воды на фундамент и стены здания;
• исключает риск затопления подвальных помещений;
• осушает придомовую территорию.

Самое главное место в такой конструкции отведено дренажным колодцам.

Чтобы выполнить установку дренажных колодцев, по периметру дома выкапывается траншея, в которую прокладывается трубопровод замкнутого типа, а также устанавливаются колодцы. Их количество определяется индивидуально в каждом конкретном случае исходя из площади территории, вида грунта и глубины залегания грунтовых вод.

Колодец в системе дренажа, вне зависимости от типа конструкции, представляет собой стакан без дна, к стенкам которого подведены дренажные, в некоторых случаях канализационные трубы. Способ его установки предполагает углубление изделия в грунт. Конструкция выполняется таким образом, чтобы при необходимости можно было иметь доступ к внутреннему устройству, например, для прочистки либо замены труб, очищения емкости от мусора и контроля процесса движения воды.

Емкость состоит из следующих деталей:

• люк;
• пластиковая шахта или тело для устройства.

Необходимо отметить, что перед началом строительства дренажной системы требуется изучить СНиПы, регулирующие обустройство и технологию выполнения работ. Исходя из специфики функциональных задач, которые будет решать установленный дренажный колодец, изделия можно классифицировать на следующие типы: смотровые, накопительные, поглотительные.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).

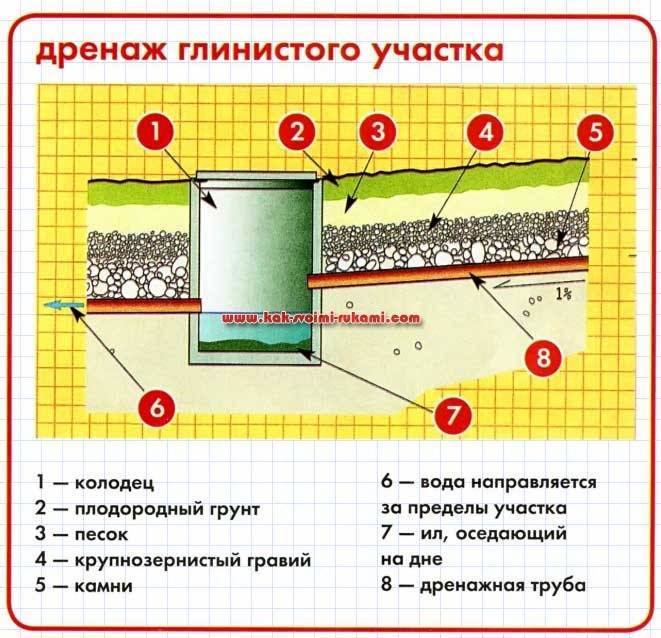

• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.
