Дом из теплого бетона по финской технологии – как построить своими руками

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Фундамент под термоблоки

В России по ГОСТу разрешается строить здания из термоблоков не более чем 9 этажей в высоту, но как показывает практика, чаще всего из термоблоков строят частные дома высотой не более 2–3 этажей. Для построек такой величины принято возводить фундамент ленточного типа. Параметры фундамента под «термодом» рассчитывают, в первую очередь, опираясь на данные о глубине промерзания грунта в вашем регионе, в среднем данная величина составляет 1200 мм, прибавляем к ней 20% и получаем высоту фундамента. Для стандартных частных строений используют ширину ленты фундамента 500–600 мм. Вес одного квадратного метра несущей конструкции термодома составляет 350–400 кг/м2, так что для двух этажей такого фундамента вполне достаточно.

Если вы надумали строить одноэтажный дом, то не думайте, что можно пересчитать параметры фундамента и уменьшить его высоту, меньше глубины промерзания грунта высоту фундамента устанавливать нельзя, в противном случае тёплые стены из пенополистирольных блоков не помогут — помещения всегда будут сырыми и влажными. К тому же требуется учитывать дополнительный вес отделочных и облицовочных материалов, а это всегда лишние нагрузки.

Технология строительства

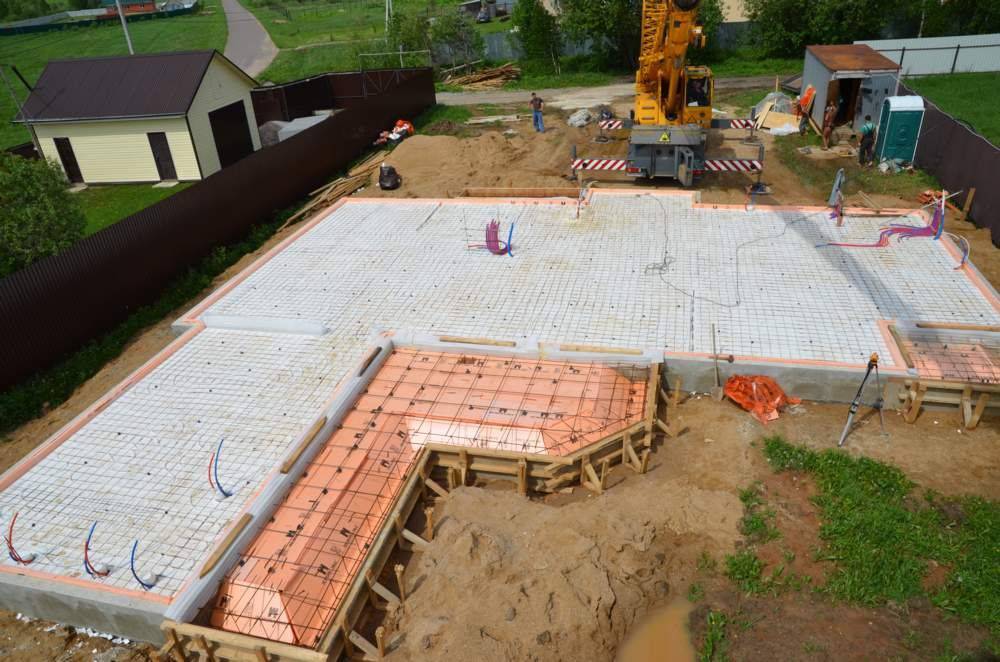

УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.

Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.

• Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
• Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
• Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.

• Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
• Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
• Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

• Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
• Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.

Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.

Наружная плитная обшивка, ветрозащита и элементы жесткости каркаса.

Еще одно яркое отличие от американцев.

В Американском каркасе, в 99% случаев используется сплошная обшивка  плитами OSB3 по наружной стороне + ветро гидро защитная мембрана поверх.  ОСП выполняет конструкционную роль — придание каркасу пространственной жесткости. А мембрана предохраняет ОСП от избыточной влаги, в случае каких либо протечек по фасаду.

В Скандинавских каркасах — это крайне редкий, практически не встречающийся вариант.   В основном можно выделить три типа реализации обшивки, ветрозащиты и элементов жесткости.

1. Использование снаружи мягких древесно волокнистых плит (МДВП). На  нашем рынке такие плиты известны под брендами Isoplaat (Изоплаат) и Steico (Штейко).  Эти плиты выполняют сразу 4 роли.  Придают пространственную жесткость каркасу, выполняют функцию ветрозащиты, дополнительного утепления и звукоизоляции.
2. Фасадный гипсокартон. Это очень распространенное решение.  Наиболее типичный вариант — Gyproc GTS9.  К сожалению этот тип материалов вообще никак не представлен на российском рынке в свободной продаже.  Кнауф пытался выпустить пробную партию, но продукт не нашел широкого покупательского спроса и производство было прекращено.  Надеюсь с развитием каркасного домостроения ситуация изменится. Так как это отличное решение для пространственной жесткости каркаса и ветрозащиты за минимальные деньги.

   Дом обшит фасадным ГКЛ

   Монтаж фасадного ГКЛ, крепят на скобы

3. Придание жесткости каркасу врезанными укосинами или жесткими плитными материалами (фанера) установленными только по углам здания.  Снаружи по каркасу никакой плитной обшивки нет, только ветрозащитная пленка.

В последнее время стали появляться варианты с использованием в стене ОСП, но в отличии от американского варианта, в скандинавском варианте ОСП обычно ставится с внутренней стороны помещения.

Кроме того, иногда (но далеко не всегда) в первых двух вариантах сверху так же ставится ветрозащитная пленка.

Мне импонирует такой подход к конструкции стены, тем, что у скандинавов никогда не используется снаружи материал с относительно низким паропропусканием (например ОСП) — за счет чего, с точки зрения паропроницания конструкция получается более правильной и «дуракоустойчивой».

В Российских «интернетах» часто можно встретить мнение о том, что если применять для обшивки достаточно мягкие материалы типа ГКЛ или МДВП — то обязательно нужно использовать укосины. Так как по сравнению с американским ОСП, эти материалы хлипкие.  Я не согласен с этим мнением.  Во первых надо понимать в каким именно направлении, работают эти материалы в стене.  И в этом направлении этим мягкие материалы весьма прочны.Кроме того, тут действует, как я называю, «принцип пучка стрел».   Возможно одной только плитной обшивки этими материалами будет и недостаточно, но в совокупности с внутренней и наружной фасадной обшивкой — вполне достаточно.  То есть каждый «слой пирога стены» вносит свой небольшой вклад в конструктивную жесткость и результат вполне достаточный.

Технология постройки своими руками

Для строительства монолитного дома из бетона своими руками нужно позаботиться обо всех необходимых инструментах и материалах до начала работ. Сначала создают проект (можно скачать в Интернете либо заказать индивидуальный), выполняют расчеты по характеристикам и нужным объемам материалов.

Первый этап возведения дома – заливка фундамента. Для цоколя выполняют ленточное основание с монолитным перекрытием. Для обычного дома подойдет свайно-ленточный фундамент с качественной изоляцией. Выбор наиболее подходящего варианта прописывают в проекте в соответствии с особенностями строения.

Фундамент нужно углублять ниже границы промерзания грунта, вовнутрь поместить арматурный каркас, залить таким образом, чтобы конструкция возвышалась над почвой на 50 сантиметров.

С несъемной опалубкой

Такой вариант создания дома дороже, но выполняется проще и легче. Сначала покупают нужное число элементов (они бывают угловыми, под/надоконными, радиусными, стеновыми и т.д.). Желательно, чтобы расчеты были выполнены в процессе создания проекта.

Как залить дом с несъемной опалубкой:

• Установить конструкцию на готовый фундамент, собрать как конструктор (сначала достаточно начального ряда).
• Смонтировать коммуникации, заложить арматурный каркас в опалубку.
• Приготовить раствор марки М500 или использовать уже готовый (заказать бетон нужной марки и любых объемов можно на любом заводе в Москве и регионах), залить в опалубку слоем в 50 сантиметров, тщательно уплотнить вибратором. В сутки обычно заливают не больше 70 сантиметров, выполняя работы постепенно.

После истечения срока затвердевания и набора прочности бетона можно выполнять отделку, утеплять стены не нужно, так как опалубка выступает в качестве теплоизоляционного слоя.

Со съемной опалубкой

Съемная опалубка может быть сделана из разных материалов. Тут нужно позаботится об аккуратном вырезании элементов и обработке креплений специальными растворами (чтобы потом легче было снять щиты).

Проще всего сделать опалубку из деревянных досок толщиной 5 сантиметров. Толщина стен в регионах с зимней температурой до -30 градусов должна составлять минимум 55 сантиметров. Длина опалубочных щитов обычно равна 2-4 метрам, высота – до 80 сантиметров.

Чтобы щиты в процессе заливки бетона не распирало, внизу можно расположить металлические стяжки с болтовыми соединениями, а верх зафиксировать ими же или деревянными накладками.

Внутри опалубки монтируют арматурный каркас, потом готовят бетон, заливают в опалубку слоями по 20 сантиметров, тщательно трамбуя каждый вибратором. Так делают до тех пор, пока опалубка не будет заполнена, оставляя сверху пустоту высотой в 5 сантиметров.

Далее выжидают 5 дней (защитив бетон от внешних воздействий), потом опалубку разбирают, переставляют выше, снова заливают и так до кровли. Когда заливка завершена, бетону нужно позволить набрать прочность в течение 28 дней, по истечении которых можно начинать обустраивать перекрытия и крышу.

Они должны обязательно опираться на несущую стену и заходить на нее минимум на 20 сантиметров. После завершения строительства можно браться за теплоизоляцию.

Дом из бетона, сделанный своими руками – прекрасная возможность получить красивое, качественное, надежное, долговечное и сравнительно недорогое жилье, которое будет соответствовать всем требованиям и пожеланиям как в плане внешнего вида, так и по характеристикам.

Расчет материалов для фундамента финская плита

При расчете следует учитывать такие параметры:

• Уровень грунтовых вод;
• Общее состояние грунта на застраиваем участке;
• Температурный и климатический режим;
• Этажность будущего строения;
• Точный план расположения стен (для подведения коммуникаций).

Фундамент финская плита выбирают если:

• Необходимо строительство в кратчайшие сроки;
• Строительство проводится на сложном рельефе;
• Наличие высокого уровня грунтовых вод;
• Застройка будет проводиться на грунте с сильным промерзанием;
• Необходима долговечная и прочная конструкция основания для дома;
• Подразумевается установка системы подогрева пола;
• По проекту требуется создание высокого цоколя здания;
• Нет возможности рыть глубокий котлован;
• Нужна высокая энергоэффективность;
• Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

Строительство дома начинается с установки фундамента. Качество его выполнения, устойчивость и прочность будет влиять на срок эксплуатации строения

Важно правильно выбрать тип фундамента для своего дома. Среди множества его типов пользуется популярностью фундамент финская плита

Финская плита была придумана финскими инженерами. Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов.

Финская плита считается разновидностью шведской плиты и имеет некоторые отличия. Она адаптирована к климатическим условиям России и разрабатывалась с учетом индивидуальных потребностей застройщиков данного региона. Данный тип плиты отличается от шведской наличием по периметру дополнительных ребер жесткости, а также особенностями укладки утеплителя.

Финская плита укладывается по всей площади здания, при этом значительно уменьшается давление на грунт. Конструкция является полноценной платформой для дома. Сильно пучинистые грунты, для которых характерно поднятие основания во время замерзания почвы, не страшны для такого фундамента. Благодаря особенностям его возведения нагрузка на него со стороны почв сводится практически к минимуму.

Ребра жесткости позволяют увеличить высоту сечения в местах, где предполагаются большие нагрузки. Расположение ребер жесткости зависит от строения. Например, чем больше будут размеры строения, тем более жесткую конструкцию необходимо сделать.

Если подытожить, что такое финская плита: это тип фундамента, устанавливаемого на различных типах грунта для строительства дома, в котором планируется обустроить систему теплых полов. Данный фундамент может применяться для возведения строения без системы теплых полов. Наружные стены будущего строения опираются на дополнительные ребра жесткости. Сверху плиты укладывается утеплитель, после чего производится стяжка.

Утеплитель защищает тепло пола от рассеивания, так как пол не касается непосредственно плиты. Стяжка производится после того как будет установлена система отопления теплый пол и система канализационных труб. Поэтому такой фундамент рекомендуется производить для строения, где предусмотрена конструкция теплых полов. Таким образом, создается ровный пол с системой обогрева.

Плита имеет относительно небольшую толщину, что позволяет ее применить в местах, где наблюдается высокий уровень грунтовых вод . Однако при возведении фундамента необходимо создать систему дренажа. Чаще всего рекомендуется создавать круговой дренаж и песчаную подушку, при этом данные слои должны быть разделены геотекстилем. Однако с низким уровнем грунтовых вод такой дренаж может не подойти. Так как для установки данного фундамента нет необходимости заготавливать очень глубокий котлован, поэтому все работы по подготовке к заливке данного фундамента сводятся к минимуму.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

• Изящное и простое решение противоморозной защиты
• Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
• Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
• Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
• Вариант лучше, чем УШП адаптируется к уклонам участка.
• Схему допустимо применять при высоком уровне грунтовых вод

материале по ссылке

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% – 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% – 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Планировка

Рациональность и практичность – вот основные моменты, на которых и делается упор в скандинавском стиле. Если посмотреть на финские каркасные дома, фото зачастую подскажут, что это одноэтажные или двухэтажные постройки. Больше – это уже практически сенсационная редкость. Такие здания весьма удобны для проживания, вся планировка направлена на максимальный комфорт.

Главной особенностью стоит называть крупную гостиную, которая располагается на первом этаже. Это наиболее обширная комната, которая сочетает в себе место для приема гостей, проведения совместного отдыха, иногда выполняет роль столовой.

Кухня также весьма крупная, но практически никогда не объединяется с гостиной, как это принято у американцев. Также на первом этаже всегда можно найти санузел, хозяйственные комнаты, бойлерную, прачечную и иное.

Еще одна отличительная черта – наличие тамбура, своего рода увеличенной прихожей, которая обычно не используется в американском подходе, где коридоры обычно минимальные, комнаты располагаются близко. Жилые помещения, спальни обустраиваются в задней части здания или на втором этаже, если он есть. Много окон – постоянный доступ свежего воздуха, что считается основной для комфортного проживания.

Обшивка финского дома

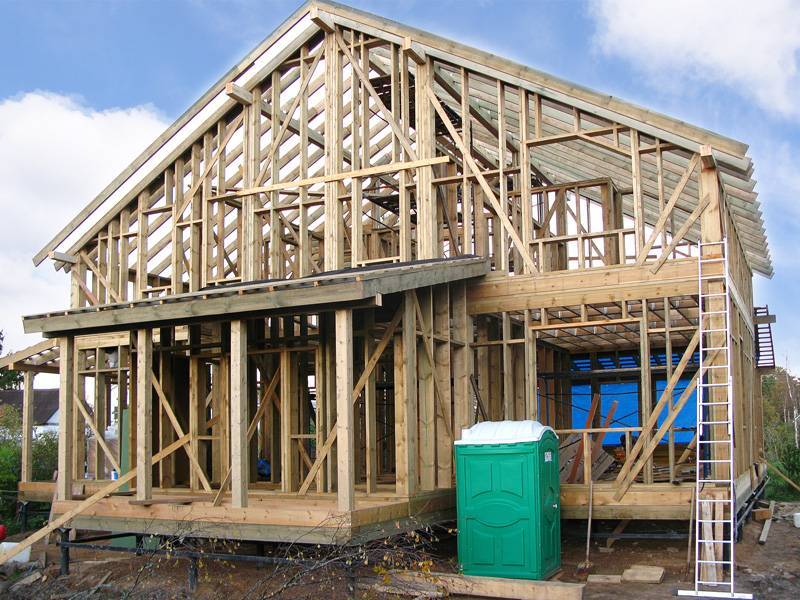

Если финский дом возводится по каркасной технологии, а не из готовых панелей, то сразу после монтажа каркаса он усиливается жесткой обшивкой из ОСП-3 или ОСП-4. В этих материалах нет активных формальдегидных смол, и они проходят для использования в строительстве жилья по экологическим стандартам Европейского Союза. Эта обшивка делается с одной стороны, внутренней либо наружной.

В Финляндии больше практикуют обшивку с внутренней стороны и не по всей стене, а только по углам. А для жесткости каркаса укрепляют его укосами. В России – с внешней стороны. В первом случае для монтажа стен надо выбирать солнечные и сухие дни, чтобы утеплитель не набрал воды во время монтажа. Во втором случае в любое удобное время для строителей, так как внутри дома все материалы защищены от осадков, ведь кровля над домом уже есть.

В финском варианте монтажа обшивки внешний слой закрывается гидроизолирующей и ветрозащитной пленкой, листами Изоплата, специальным гипсокартоном или другими мягкими теплоизолирующими материалами. В российском варианте внутренний слой утеплителя стены отделяется пароизоляцией и ГКЛ. Установка изнутри второго слоя ОСП ухудшает процесс газообмена в стене и возникает возможность образования в ней конденсата. Такая конструкция финского пирога с обшивкой позволяет дому «дышать», принимать водяной пар и отдавать его в окружающую среду.

Почти все финские каркасные дома под ключ для внешней отделки используют:

• вагонку, уложенную как вертикально, так и горизонтально;
• имитацию бруса;
• блок-хаус;
• планкен.

Отделку крепят к обрешетке дома обычными гвоздями, далее грунтуют поверхность и окрашивают в 2-3 слоя укрывной непрозрачной краской. Для отделки «имитация бруса» используют вертикальную обрешетку, для остальных материалов горизонтальную.
