Что такое Дефлектор вентиляционный? Принцип работы и устройство

Лучшие турбодефлекторы

Турбодефлектор металлический оцинкованный, D 100 мм

Производство Россия, модель изготавливают из качественной оцинкованной стали толщиной в 0,45 мм, что делает ее легкой. Таким образом лопасти изделия вращаются даже при малейшем потоке ветра, увеличивая естественную тягу в вентиляционных тоннелях до 20%. За счет использования качественных материалов при изготовлении, срок эксплуатации достигает 15 лет. Конструкция прекрасно защищает от попадания природных осадков, мусора в вентиляцию.

Турбодефлектор металлический оцинкованный, D 100 мм
Достоинства:

• внешний вид;
• эффективно работает, независимо от того в какую сторону дует ветер;
• долгий период эксплуатации;
• легко устанавливается;
• прекрасно работает даже при больших минусах на улице;
• для работы на требуется дополнительная энергия.

Недостатки:

цена высокая.

Дефлектор крышный/ТД-150

Производителем турбодефлектора ТД-150, является Россия, используется модель на крышах жилых помещений, производствах, гаражах, подвалах, туалетах, количество устанавливаемых колпаков зависит от площади объекта. Устройство идеально подойдет, как дымовая насадка для дымоходных систем. В качестве материала для изготовления используют оцинкованную или нержавеющую сталь. Благодаря установке турбодефлектора тяга вентиляционных систем увеличивается до 20%, для получения более качественной работы устройства, рекомендуют устанавливать на трубы вентиляционных каналов, расположенных слегка под наклоном.

Дефлектор крышный/ТД-150
Достоинства:

• вид устройства довольно симпатичный;
• работает тихо, но эффективно;
• металл из которого изготавливают;
• увеличение тяги на 20%;
• хорошая защита шахт от различного мусора и осадков.

Недостатки:

• небольшие габариты;
• высокая цена.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Вентиляционный турбодефлектор D160 изготовлен в России производителем Нанотурбодефлектор.

Материалом изготовления является АБС-пластик. Его преимущественные характеристики – стойкость к атмосферным условиям, смене температурного режима, возможность установки даже для регионов с экстремальными погодными условиями, УФ-стабилизация. Материал также отличается ударопрочностью.

Конструкция довольно легкая, вес – чуть более 1 кг, при этом достаточно сбалансированная и прочная. За последнее отвечают специальные крепления и многочисленные ребра жесткости.

Прибор сконструирован так, что влага не при каких обстоятельствах не попадает на подшипники устройства.

Установочный диаметр дефлектора  – 160 мм.

Стоимость: 2550 руб.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик
Достоинства:

• Высокая производительность;
• Турбина вращается ровно;
• Прибор можно использовать даже при суровых климатических условиях;
• Не боится падений, механического воздействия;
• Качественные подшипники обеспечивают бесшумное вращение.

Недостатки:

Нет, если не сравнивать прочностные характеристики пластика и металла/стали.

Турбодефлектор, оцинкованный металл, ERA ТД-250 8017

Элемент вытяжной конструкции, подключаемый к круглому воздуховоду, установочный диаметр доступен разный, чем он больше, тем выше стоимость. Производитель – компания ERA.

Указанную модель можно приобрести за 4400 руб.

Турбодефлектор, оцинкованный металл, ERA ТД-250 8017
Достоинства:

• Стильный внешний вид за счет нетипичной окраски;
• Возможность установки как для жилых домов, заведений общепита, так и на промышленных предприятиях, цехах, складах;
• Надежно закрывает шахту от попадания инородных предметов и пыли извне.

Недостатки:

Не отмечено.

Дефлекторы устройства, которыми не стоит пренебрегать, так как благодаря им предусмотренная вентиляция будет справляться с задачами более эффективней. Как правило, монтаж приспособлений — дело несложное, сделать это можно самостоятельно или прибегнув к помощи специалиста.

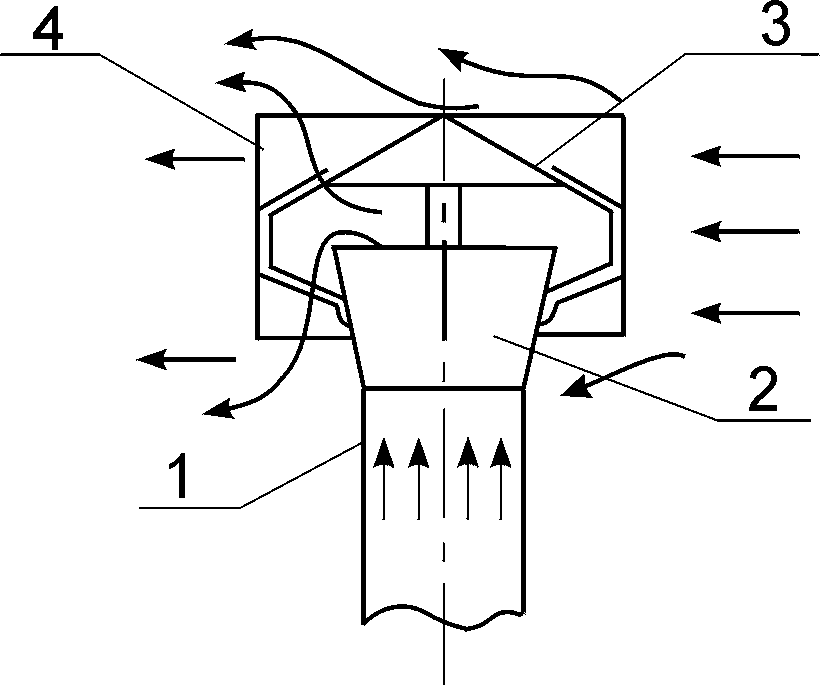

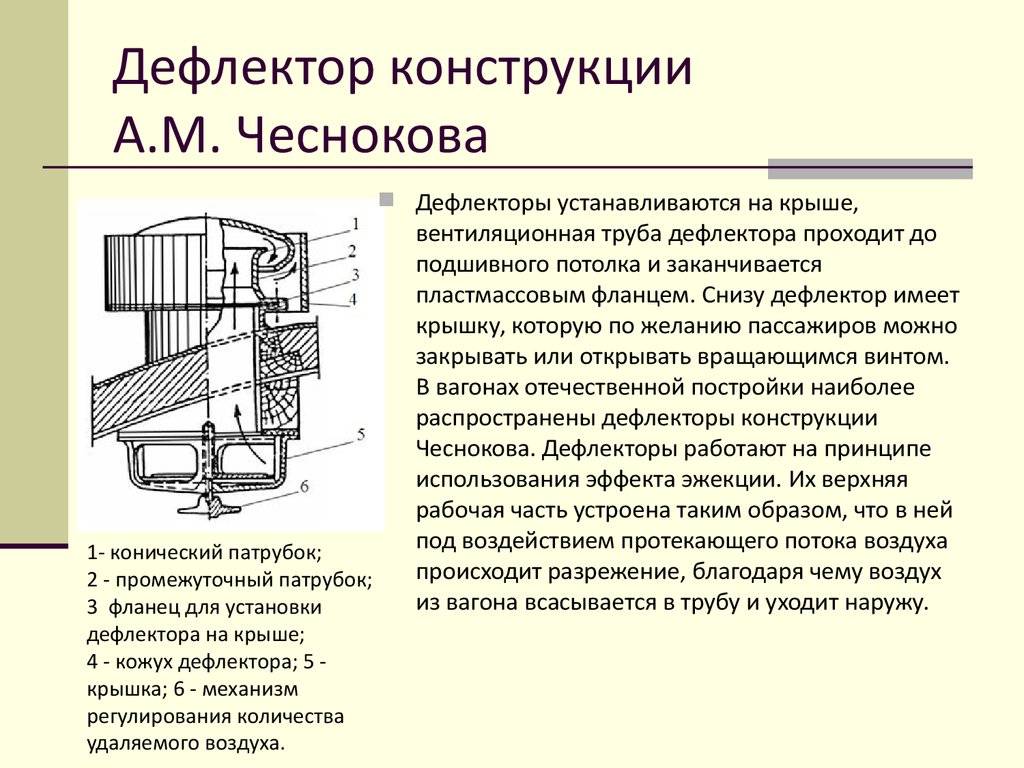

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Нюансы монтажа колпаков ветрового побуждения

При установке дефлектора следует руководствоваться нормами СНиП

Основное внимание уделяется высоте вентиляционной трубе и колпака:

• от 500 мм над парапетом/коньком крыши, если воздуховод удален от вершины кровли на 1,5 м и менее;
• вровень с коньком или выше, если дистанция от вентканала до парапета составляет 1,5-3 м;
• не ниже линии отклонения, проведенной под углом 10° от конька вниз, при условии удаленности трубы больше 3-х м.

На плоской крыше дефлектор устанавливается на высоте 50 см и выше.

При размещении вентиляционной шахты рядом с дымовой трубой, надо соблюсти одинаковую высоту воздуховодов. Если эти требованием пренебречь, то печной дым может поступать в помещение

Дополнительные нюансы установки:

• недопустим монтаж в области аэродинамической тени соседних строений;
• дефлектор размещается в зоне свободного обдува, оптимально, если колпак является наивысшей частью кровли.

Установка насадки круглого сечения на квадратный воздуховод осуществляется через переходной патрубок.

Некоторые популярные модели

Чаще всего на практике можно встретить следующие разновидности дефлекторов:

• Григоровича – простейшая конструкция, представляющая собой объединенные в единую «тарелку» пару зонтов, устанавливается она над обтекающей стенкой канала. Именно подобные простейшие варианты чаще всего можно встретить над крышами гаража, подвала, небольшого частного дома. Дефлектор Вольперта-Григоровича – более усложненная вариация описанного ранее устройства, состоит из объединенных воедино диффузора, обратного конуса и крышки;

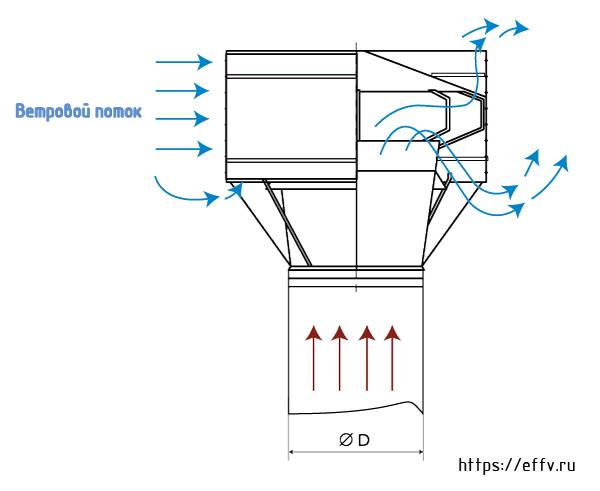

• дефлектор ЦАГИ. Подразумевает использование специальной насадки – вентиляционного колпака, который способен усилить тягу. Из-за сложностей очистки подобная модель обычно используется исключительно для вентиляционных систем, для отвода продуктов горения она не подходит;
• Astato – статодинамический дефлектор, выпускаемый одноименным французским концерном. Тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору;
• Турбовент – ротационный дефлектор, состоящий из подвижной основы и головки, представляющей собой вращающуюся турбину;
• дефлектор Ханжонкова. Представляет собой дополнительную стенку, устанавливаемую вокруг трубы, также конструкция дополняется тарелкообразным дождевиком – вытяжным зонтом;
• н-образный дефлектор – конструкция, используемая преимущественно промышленными предприятиями для улучшения свойств вентиляционных и дымоотводящих систем. Одна из ключевых особенностей конструкции – отсутствие защитного колпачка.

Как собрать турбо дефлектор самостоятельно

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

• монтаж выполняется всегда в направлении снизу вверх;
• конструкция крепится строго вертикально;
• трубы в высоту не должны достигать более 5 м;
• исключены малейшие прогибы труб;
• все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
• по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
• оголовок должен быть расположен над зоной ветрового подпора.

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Шаг 1: проектирование и чертеж

Прежде, чем приступить к изготовлению устройства, нужно провести расчеты и выполнить чертеж. Вычисления проводятся на основании размера внутреннего диаметра дымохода. Высота дефлектора должна быть равна 1,6-1,7 этой величины, ширина диффузора – 1,2-1,3 и ширина колпака – 1,7-1,9.

Эти пропорции предполагают наиболее эффективную работу прибора. По полученным размерам строим чертеж элементов дефлектора. Можно выполнить его на картоне, получив таким образом лекала для раскроя деталей. Пропорции устройства можно рассчитать выше описанным способом или же взять значения из таблицы (кликните для увеличения)

Шаг 2: выбор материалов изготовления

Что касается материалов для дымников, то чаще всего их выполняют из оцинкованного железа. Правда, в последнее время встречаются изделия покрытые эмалью или даже слоем пластика.

Реже встречаются медные флюгарки. В качестве украшения кровли обычно используют кованые изделия, которые могут иметь самые разные формы. Конечно, цена дизайнерских флюгарок может быть очень высокой.

Шаг 3: изготовление отдельных деталей

Подготовленные лекала укладываем на металл и обводим по контуру. Ножницами по металлу аккуратно вырезаем все элементы. Используя заклепки, небольшие болты или сварку соединяем все детали. Из металлической полосы изготавливаем кронштейны, на которых будет крепиться колпак. Устанавливаем их на наружной поверхности диффузора. Крепим обратный конус к зонту. После того, как все основные детали подготовлены, можно приступать к сборке устройства на дымоходе.

На дымоотвод устанавливаем нижний цилиндр и закрепляем его болтовым соединением. С помощью хомута на него крепим диффузор или верхний цилиндр. Затем на кронштейны закрепляем зонт-колпак и обратный конус, который позволит дефлектору выполнять свои функции, даже если дует низовой ветер. Установка окончена.

Если дымоотводящий канал большого диаметра, то для надежного закрепления прибора используем дополнительные растяжки, выполненные из стальной проволоки Достаточная тяга в дымоотводе – залог нормальной работы отопительного прибора. Для ее улучшения и стабилизации используются различные приспособления. Их можно приобрести в специализированных магазинах или сделать самостоятельно. Так дефлектор на дымоход своими руками изготавливается без особых затруднений.

Такое простое приспособление, как дефлектор, способно решить распространенную проблему естественной вентиляции – недостаточность вытяжной тяги. Помимо повышения эффективности воздушной циркуляции, колпак выполняет защитную роль, предотвращая забивание вентканала мусором.

Установка классического прибора

Ставить этот вид колпака на дымоход несложно. Классический прибор установить сможет практически любой человек. Для решения этой задачи не нужно иметь какие-либо специальные знания и навыки.

Для выполнения работы нужно заранее подготовить:

При осуществлении монтажа может понадобиться две лестницы. Одна нужна для того, чтобы подняться на крышу, а вторая — на конек. Процедура установки осуществляется достаточно просто.

Для этого нужно выполнить следующие шаги:

1. Зафиксировать нижнюю часть прибора на устье дымохода с помощью специальных болтов.
2. Далее монтируют верхнюю часть колпака (диффузор) посредством использования хомутов.
3. На третьем шаге выполните монтаж защитного козырька. Для этого используйте кронштейны.

Лучшие турбодефлекторы

Турбодефлектор металлический оцинкованный, D 100 мм

Производство Россия, модель изготавливают из качественной оцинкованной стали толщиной в 0,45 мм, что делает ее легкой. Таким образом лопасти изделия вращаются даже при малейшем потоке ветра, увеличивая естественную тягу в вентиляционных тоннелях до 20%. За счет использования качественных материалов при изготовлении, срок эксплуатации достигает 15 лет. Конструкция прекрасно защищает от попадания природных осадков, мусора в вентиляцию.

Турбодефлектор металлический оцинкованный, D 100 мм

Достоинства:

• внешний вид;
• эффективно работает, независимо от того в какую сторону дует ветер;
• долгий период эксплуатации;
• легко устанавливается;
• прекрасно работает даже при больших минусах на улице;
• для работы на требуется дополнительная энергия.

Недостатки:

цена высокая.

Дефлектор крышный/ТД-150

Производителем турбодефлектора ТД-150, является Россия, используется модель на крышах жилых помещений, производствах, гаражах, подвалах, туалетах, количество устанавливаемых колпаков зависит от площади объекта. Устройство идеально подойдет, как дымовая насадка для дымоходных систем. В качестве материала для изготовления используют оцинкованную или нержавеющую сталь. Благодаря установке турбодефлектора тяга вентиляционных систем увеличивается до 20%, для получения более качественной работы устройства, рекомендуют устанавливать на трубы вентиляционных каналов, расположенных слегка под наклоном.

Дефлектор крышный/ТД-150

Достоинства:

• вид устройства довольно симпатичный;
• работает тихо, но эффективно;
• металл из которого изготавливают;
• увеличение тяги на 20%;
• хорошая защита шахт от различного мусора и осадков.

Недостатки:

• небольшие габариты;
• высокая цена.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Вентиляционный турбодефлектор D160 изготовлен в России производителем Нанотурбодефлектор.

Материалом изготовления является АБС-пластик. Его преимущественные характеристики – стойкость к атмосферным условиям, смене температурного режима, возможность установки даже для регионов с экстремальными погодными условиями, УФ-стабилизация. Материал также отличается ударопрочностью.

Конструкция довольно легкая, вес – чуть более 1 кг, при этом достаточно сбалансированная и прочная. За последнее отвечают специальные крепления и многочисленные ребра жесткости.

Прибор сконструирован так, что влага не при каких обстоятельствах не попадает на подшипники устройства.

Установочный диаметр дефлектора – 160 мм.

Стоимость: 2550 руб.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Достоинства:

• Высокая производительность;
• Турбина вращается ровно;
• Прибор можно использовать даже при суровых климатических условиях;
• Не боится падений, механического воздействия;
• Качественные подшипники обеспечивают бесшумное вращение.

Недостатки:

Нет, если не сравнивать прочностные характеристики пластика и металла/стали.

Разновидности насадок

на рынке товаров имеется довольно большой перечень товаров, но все они подразделяются на несколько видов:

• ЦАГИ, данный вид был разработан в центральном институте аэрогидродинамики и является одним из самых распространенных. Конструкция проста и состоит из металлической трубы с расположенным внутри экранизирующим цилиндром и зонтом конической формы. Она не позволяет запирать тягу при сильном ветре и защищает вентиляционный канал от засорений и попадания осадков. Для полноценного функционирования, конструкция должна размещаться над кровлей на высоте от 1 до 1,5 метров. Среди плюсов данного колпака, выделяют возможность замены некоторых стальных деталей на более дешевые пластиковые. К минусам относится покрывание в зимний период времени, поверхности снежной коркой, которая становится помехой для нормальной воздушной тяги.
• Колпак Григоровича, простая конструкция, состоящая из пары зонтов соединенных общую «тарелку». Такие конструкции довольно часто можно увидеть над крышами гаражных помещении, подвалов небольших зданий. А вот более сложной и доработанной моделью является Вольперт-Григоровича, который включает в себя диффузор, обратный конус и крышку соединенных воедино.
• Турбо дефлектор или ротационная турбина внешне напоминает шар. Работает такое устройство за счет вращения лопастей, из которых состоит шарообразная часть устройства. Тяга усиливается посредством ветра и встроенного вентилятора. Подобное устройство позволяет быстро освежать воздух в помещении, без использования электроэнергии;
• Флюгер — еще один вид, имеющий сложную конструкцию, крыло устройства всегда развернуто тыльной стороной к ветру, что предотвращает попадание веретенных потоков внутрь вентиляционной шахты. За основанием насадки формируется зона с пониженным давлением, которая облегчает выход воздуха;
• Н-образный дефлектор имеет более сложное строение и состоит из одной горизонтально и двух расположенных по краям труб. Горизонтальная и вертикальные напоминают букву «Н». Подобное устройство прекрасно справляет с усилением тяги и с защитой от внешнего мусора и влаги колпак внешне напоминающий тарелку, козырек к нему крепится на шпильках, создает воздушный поток, защищая вентиляцию от возможных осадков. Данный вид прекрасно подойдет для промышленных и производственных помещений, одной из особенностей является то, что у таких моделей отсутствует защитный колпак, так как необходимости в нем нет. А также плюсом можно назвать то, что подобная конструкция не нуждается в возвышения над кровлей помещений, достаточно разместить одну сторону на стену, а второй на крышу.

Приборы используют в зависимости от конструкции и подразделяют на:

• крышные, то есть те, которые используют на дымоходах в частных и многоэтажных домах, на крышах производственных и гаражных помещений, а также иных построек;
• цокольные — предназначены для регулирования потоков воздуха в подвальных помещениях, освежая воздух, удаляя сырость и скапливаемые вредные газы;
• автомобильные, соответственно используют в транспортных средствах, устройства предназначены для отсечения воздушного потока, а также предотвращения попадания различных предметов, мусора, грязи и много другого что может лететь с улицы в салон автомобиля, их размещают со стороны боковых окон, крыше или над фарами, форма и размеры будут зависеть от модели транспортного средства;
• для кондиционеров разработаны специальные дефлекторы-экраны, которые отражают воздушный поток и равномерно распределяя его по всему помещению. Существуют внутренние и внешние.

Что касается внешнего вида насадок, то они бывают нескольких видов:

• плоские;
• полукруглые;
• а также двускатные.

По виду конструкции вытяжные колпаки также делятся на несколько видов. Неподвижные (статические), считаются самыми простыми и их часто изготавливают собственными руками. Статические со встроенным вентилятором, размещенным под ветровым зонтом.

Материал для изготовления

Вентиляционные колпаки отличаются не только видом, но материалом из которого они изготавливаются:

• Из пластика, такие приборы получаются довольно хрупкими и поэтому на прилавках магазинов встречаются редко;
• Из металла, покрытого пластиком, такие модели более прочные и имеют довольно привлекательный внешний вид;
• Из металла, предназначенного для изготовления котлов, такие устройства стоят дорого, но обладают высокой устойчивостью к прогоранию от воздействия горячих потоков воздуха;
• Из стали оцинкованной, изделия из данного металла считаются самыми распространенными так как имеют доступную цену и при этом обладают хорошей прочностью;
• Алюминий, также популярен среди производителей обладает хорошей прочностью и доступной ценой.

Также встречаются колпаки из меди, но они слишком дорогие и поэту данный металл для изготовления дефлекторов практически не используют.

Разновидности вентиляционных дефлекторов

Наиболее часто применяемый тип дефлектора – так называемая модель Григоровича. Она имеет простую конструкцию, сформированную конусообразным желобом на окончании патрубка и крышкой для защиты от осадков. Все составные части выполняются из металла. Распространена и тарельчатая конструкция Astato. К ее особенностям можно отнести малую ширину диффузора и наличие сетки по бокам. Включение в устройство сетчатой защиты связано с тем, что свободное от диффузора пространство должно оставаться не закрытым стенкой трубы. Поэтому, с точки зрения предохранения дымохода от случайного попадания инородных тел, используется дополнительная решетка – на функцию обеспечения тяги она не влияет. Если нужен дефлектор на дымоход промышленного объекта, то чаще всего обращаются к ротационным моделям. Они имеют самую сложную конструкцию, обеспеченную системой вращающихся лопастей. Некоторые модели также предусматривают возможность подключения привода. С помощью такого дефлектора можно организовать весьма эффективный дымоотвод с тягой, работающий с большими объемами.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Рекомендуем ознакомиться: Как правильно провести установку дымовой трубы в бане через потолок и крышу

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

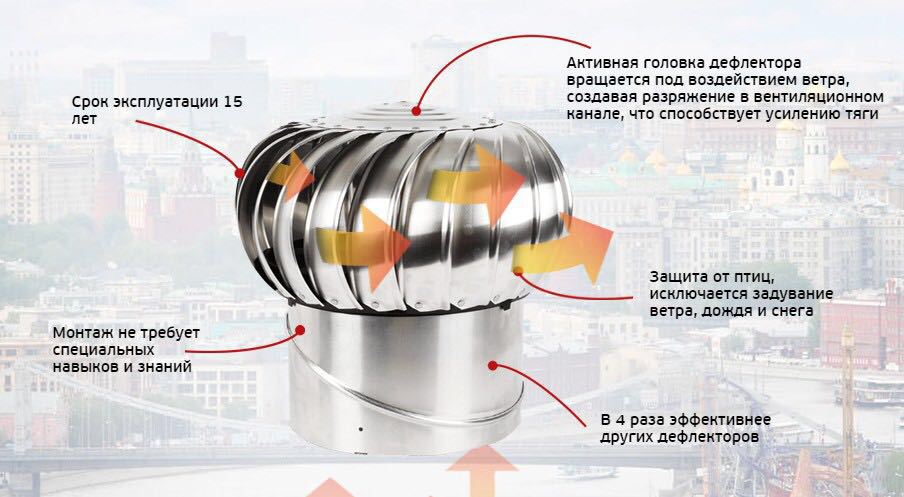

Дефлектор и турбодефлектор: есть ли разница?

Если владелец дома уже сталкивался с дефлекторами, то он знает, что у этих устройств есть одно свойство: через время они наклоняются вбок и могут даже улететь на стоящие внизу автомобили от сильных порывов ветра.

Турбодефлекторы же делаются из качественного алюминия или нержавейки. При этом вращающийся оголовок дефлектор крепится на надежные подшипники. В результате выходит, что эта конструкция значительно устойчивей, ведь она способна выдерживать сильные порывы ветра.

Что получает владелец дома, сделавший сам турбодефлектор вытяжной вентиляции или купивший его? Множество преимуществ и лишь положительные впечатления. К достоинствам относятся следующие моменты:

1. Воздушные насадки работают только за счет энергии ветра, не используя электроэнергию. Поэтому не несут за собой лишних затрат, в отличие от установки вентиляторов, работающих от электричества.
2. Вращающийся оголовок турбодифлектора повышает воздухообмен в трубе вентиляции или дымохода. В результате обратная тяга не появляется, а пространство под кровлей не накапливает конденсат. При этом роторные модели работают гораздо лучше в отличие от обычного дефлектора.
3. Конструкция изделий легкая, удобная и небольшая по размерам. Турбодефлекторы, сечением в 25 см и более намного легче, чем ЦАГИ. Их высота составляет около 68 см, а масса приблизительно равна 10 кг. При этом ЦАГИ такого же размера весят приблизительно 60 кг.
4. Ротационный дефлектор не пропускает снег, листья, а также защищает от грызунов. Применяется в регионах с сильными ветрами.
5. Если правильно ухаживать за устройством, то время эксплуатации составляет более 20 лет или 200 тысяч часов работы. Для сравнения: работа обычных вентиляторов в три раза меньше.
6. Легкость в установке. Даже начинающий сможет справиться с этой задачей. Требуется лишь нужный инструмент и инструкция по монтажу.

Недостатки турбодефлекторов

Но вместе с преимуществами у турбодефлекторов существуют и недостатки:

1. Конструкции и системы дефлекторов для зданий с повышенным вентиляционными требованиями не смогут стать единственным источником стимуляции потоков воздуха. В них все равно дополнительно потребуется монтаж вентиляторов, потому что дефлекторы не справятся с возложенной на них задачей в полном объеме.
2. Во время неблагоприятных погодных условий, например, при отсутствии ветра, пониженной влажности или несоответствии температурного режима, оборудование может просто не сработать и отключиться. В результате в зимнее время года на дефлекторе может образоваться наледь, которая выведет его из строя.
3. В отличие от других разновидностей дефлекторов, у турбодефлектора стоимость выше. Однако если изготавливать его самостоятельно, то можно сэкономить.

С учетом материала для производства, стоимость дефлектора на вытяжную трубу может быть относительно высокой. Но это штучные товары, потому большинство владельцев частных домов все-таки предпочитают устанавливать это оборудование.

Самостоятельное изготовление

Итак, сделать дефлектор своими руками не очень сложно.

Для этого потребуется следующий инструмент и материал:

• Металл;
• Ножницы по металлу;
• Болты с гайками, или заклепки с клепочником;
• Линейка и какой-либо пишущий предмет;
• Картон с большой плотностью;
• Канцелярский нож.

Первым делом выполняются все расчеты, то есть замеряется высота трубы, а также ее диаметр, чтобы можно было установить будущие размеры нашего изделия.

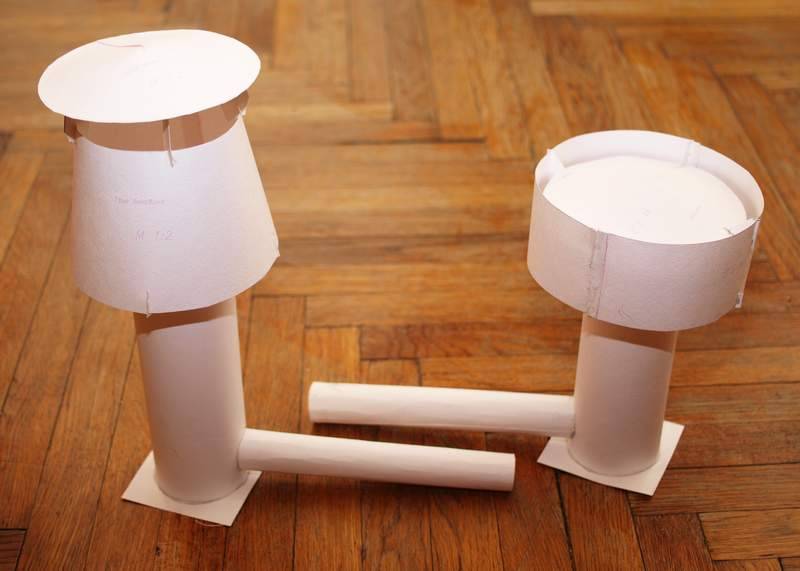

Если нет уверенности в успехе, то сперва можно сделать макет из картона. Из этого материала своими руками делаются все элементы по отдельности.

Для изготовления необходим чертеж, но поскольку приведенный выше вполне сгодится, то можно все действия своими руками выполнять по нему.

Итак, сперва делается нижний цилиндр. Измерив диаметр трубы, можно установить и диаметр цилиндра.

Дальше делается конус. Для этого вырезается круглая деталь. Дальше с какой-либо стороны делается прорезь до самого центра. После этого один край заводится немного под другой для формирования конуса.

Таким образом проектируются и изготавливаются все детали.

Что касается соединения, то лучше всего делать своими руками при помощи клепок или же болтов и гаек.

Все детали между собой соединяются согласно схеме.

На следующем изображении показаны дефлекторы для вентиляционных систем, сделанные из картона.

Дефлекторы для вентиляционных систем из картона

Если речь идет об изготовлении вращающегося изделия своими руками, то тут все гораздо сложнее. Для нормального вращения движущейся части необходимы очень точные расчеты и очень точное изготовление, чего можно добиться только при наличии некоторого оборудования. По этой причине своими руками вращающийся дефлектор сделать очень проблематично.

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Принцип действия дефлектора

За счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

 Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.

Больший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

1. увеличение тяги;
2. защита вентиляционных каналов.

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.
