Датчик наличия воды: разновидности, особенности

Популярные модели контроллеров

Оборудование и запчасти для водопроводной системы представлены в специализированных магазинах в достаточно широком ассортименте. Что касается датчиков давления, то это могут быть модели российского производства, имеющие невысокую стоимость, а также импортные дорогостоящие многофункциональные изделия

Важно понимать, что дорогостоящие модели датчиков давления способны не только контролировать давление воды, но могут выравнивать его значения.

Независимо от стоимости все датчики давления делятся на две группы:

• Электромеханические приборы характеризуются наличием металлической пластины. При повышении или снижении давления в гидробаке мембрана оказывает соответствующее воздействие на пластину, которая в результате смыкает или размыкает контакты. При недостаточном давлении насос включается, и наоборот, сильное давление приводит к отключению насоса.
• Электронные датчики также реагируют на давление мембраны, но в этом случае сигнал поступает в систему автоматического регулирования. После обработки информации поступает команда включения или отключения насоса. Преимуществом подобного оборудования можно назвать реакцию на малейшие отклонения от установленных показателей и наличие защиты от «сухого» хода. Кроме того электронные датчики могут подавать сигнал о неполадках в системе или ее аварийном отключении в виде сообщения на мобильное устройство.

Если рассматривать наиболее популярные модели датчика давления в водопровод, то можно выделить несколько вариантов, которые занимают нишу первенства:

Регулятор давления KIT 02 от испанского производителя ESPA. Устройство характеризуется выполнением функций датчика давления с поддержкой постоянных заданных параметров, наличием защиты от «сухого» хода, клапана обратного хода и встроенного манометра. Способен гасить гидроудары.
Российский датчик РДМ-5 от фирмы Джилекс. Один из бюджетных вариантов с заводскими настройками верхнего (2,8 атмосфер) и нижнего(1,4 атмосфер) предельного значения. Диапазон может быть изменен владельцем в пределах 1-4,6 атмосфер, что позволяют сделать рабочие значения прибора.
Датчик давления FF4-4 от немецкой компании Grundfos. Прибор характеризуется рабочим диапазоном 0,07-4 атмосфер, что позволяет делать настройки с точностью до 0,01 атмосфер

Для большего удобства преобразователь давления воды оснащен специальной шкалой и прозрачной крышкой, что особенно важно при осуществлении самостоятельной настройки. На шкале сразу виден результат, поэтому крутить гайки наугад не приходится

Функциональность датчика давления и его привлекательный внешний вид обеспечивает высокий спрос на подобные модели.

Несколько слов про монтаж и настройку реле

В насосном оборудовании нередко отсутствуют различного рода датчики, в частности, реле протока воды. Поэтому установкой присобления приходится заниматься отдельно. Монтаж выполняется на горизонтальных участках водопроводной системы с целью расположения клапана в вертикальном положении.

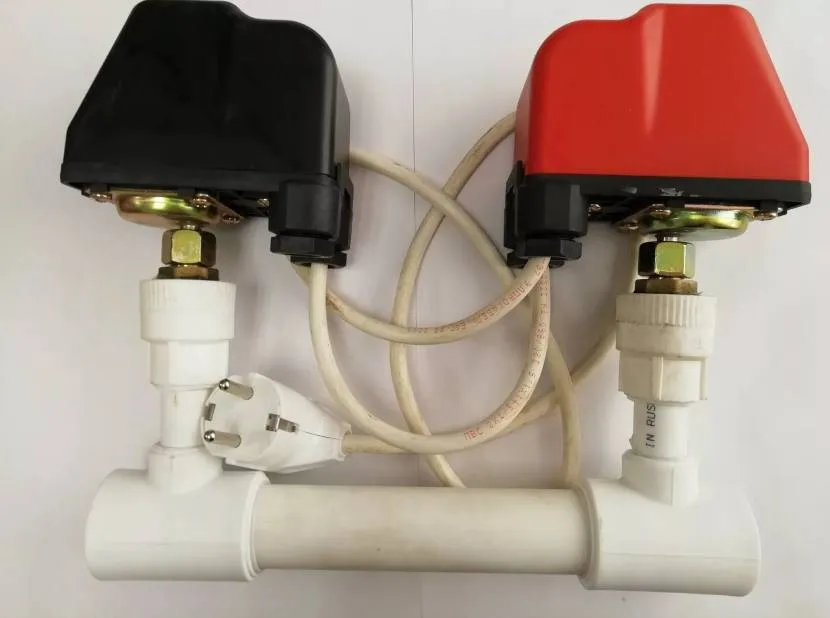

Пример параллельного подключения двух датчиков давления и «сухого хода»

Также учитывается стрелочный идентификатор, который указывает на правильное направление протекания жидкой среды. При необходимости в начале цепи контролирующих приборов устанавливается фильтрующий элемент (техническое расстояние должно составлять минимум 55 мм).

Соединительный узел должен быть обязательно резьбовым. То есть при отсутствии на патрубке таковой необходимо ее сформировать. В паре с реле протока подключается датчик давления. Чтобы выполнить параллельное соединение приборов в контур встраивается латунный тройник. Для избежания появления протечек на наружную резьбу патрубка наматывается фум-лента для водопровода или волокна сантехнического льна. В дополнение мастера рекомендуют узел промазывать герметиком.

Завершающий этап монтажных работ – подключение реле протока к электросети. Здесь нужно подключить к датчику заземляющий проводник, нулевой и нейтральный соединяются с соответствующими контактами на приборе и насосном оборудовании. Далее нужно схему протестировать на предмет исправности.

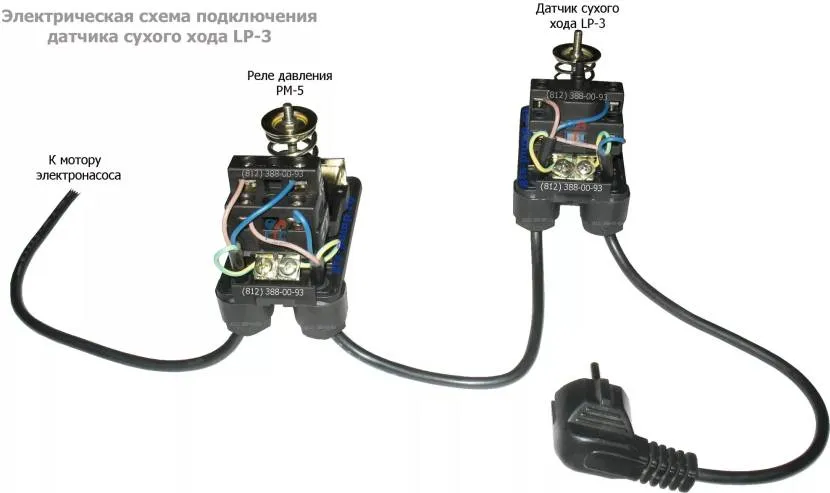

Схема подключения реле «сухого хода» и давления к насосуИсточник oooden.ru

Настройка

Как правило, датчики изначально отрегулированы производителем. В случае необходимости самостоятельного подхода для установления тех или иных настроек на приборах предусмотрены регулировочные болты. Степень их вкручивания влияет на силу сжатия пружины. Иными словами так осуществляется настройка уровня давления, при котором происходит запуск или отключение насосного оборудования. В завершение систему необходимо протестировать. В целях избежания аварийных ситуаций раз в год датчики необходимо проверять на предмет исправной работы.

Видео описание

В этом видео специалист рассказывает про преимущества электронного реле протока на примере модели Pedrollo Easy Small:

Коротко о главном

Реле протока воды для насоса используется в целях исключения «холостого хода» при отсутствии воды в водопроводе или резервуаре.

Классическим вариантом датчика является лепестковый тип реле с герконом.

Прессконтроль срабатывает на изменение давления в системе, используется чаще для обслуживания насосных станций.

Термореле реагирует на охлаждение нагревающегося электрическим тока сенсора или его нагрев, что особенно актуально для работы с погружными насосами в скважине.

Самый простой тип датчика поплавкового типа реагирует на изменения уровня воды в том или ином резервуаре, контролирующий элемент располагается вне корпуса погружного насоса.

Классический вариант реле протока устанавливается на горизонтальном участке обслуживаемой системы, соединяется с патрубком посредством резьбы.

Если необходима настройка, то выполняются манипуляции с регулировочными болтами.

Принцип работы датчиков протечек

Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

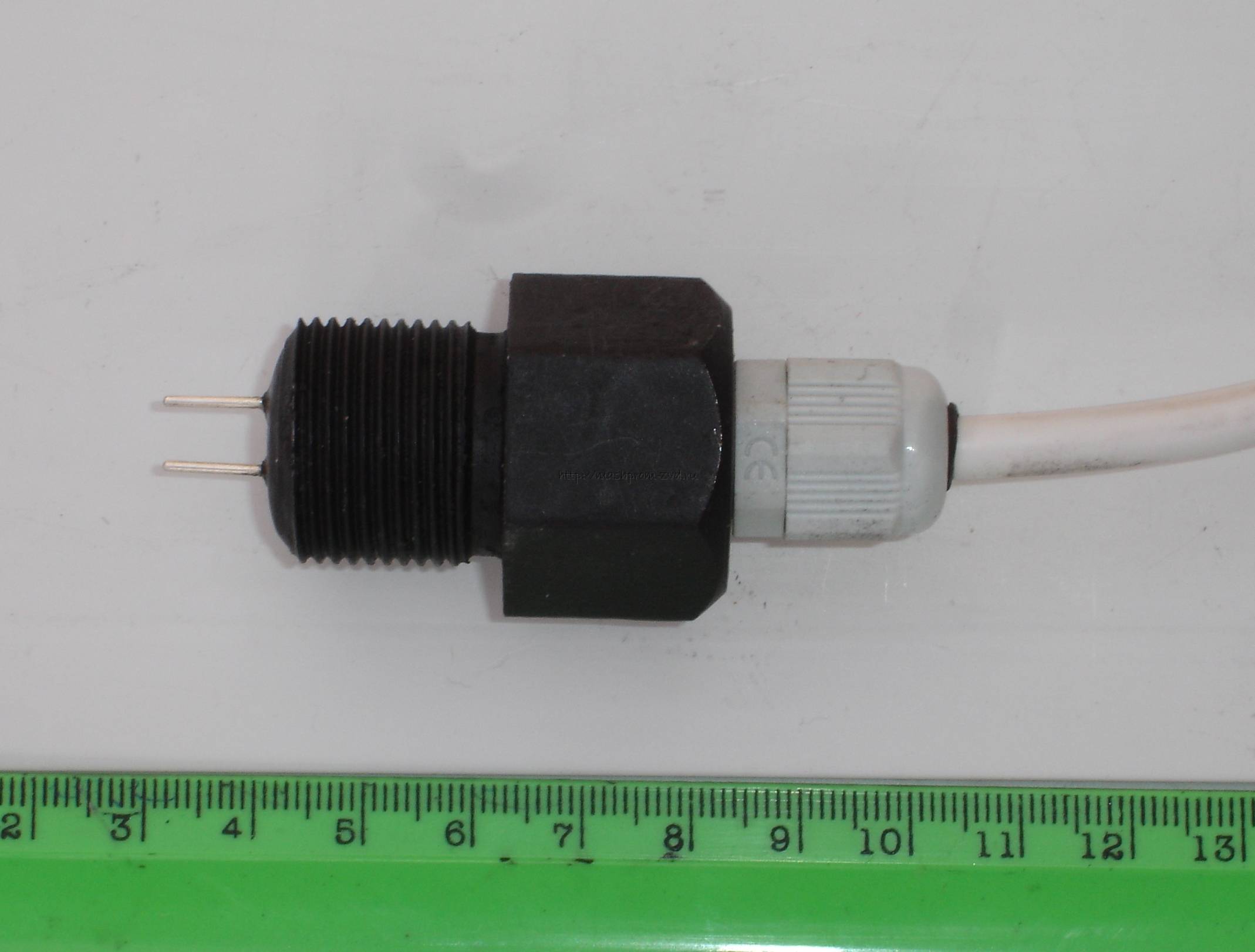

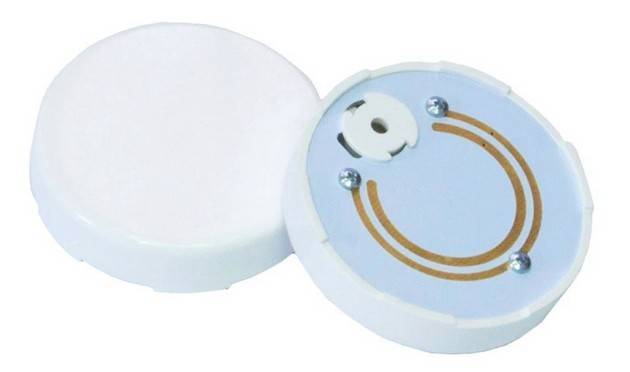

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Изготовление поплавкового датчика уровня в домашних условиях

Как сделать самодельный датчик уровня воды для использования в пластиковом накопителе? Для изготовления простого устройства потребуются рычаг, открывающий клапан, и поплавковый элемент. Все работы выполняются в следующем порядке:

1. В верхней части готового резервуара поплавковый элемент с рычагом подсоединяется к штоку, который используется для перемещения поршневого цилиндра.
2. Когда вода достигает максимального значения, поплавок воздействует на рычаг, который двигает поршень и обеспечивает закрытие клапана для прекращения доступа воды через нижнюю водонапорную трубу.
3. По мере того как объем воды будет использоваться, поплавок медленно опускается на дно, воздействуя на поршень. Далее происходит открытие клапана и заполнение резервуара жидкостью.

Читать также: Устройство садового измельчителя своими руками

Изготовить датчик уровня воды своими руками под силу любому начинающему мастеру. Устройство подойдет для установки в скважинах, колодцах, насосном оборудовании и водных резервуарах.

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

• Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
• Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
• Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело – измерять высоту питьевой воды в баке, другое – проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Автоматизация с помощью датчиков уровня

У нас есть готовые решения по автоматизации и диспетчеризации водоканалов, а также по мониторингу и контролю КНС, за коллекторами предприятий и по контролю за сбросом не охлажденной воды от ТЭЦ. Системы автономные и имеют архив.

Мы предлагаем системы централизованного наблюдения и управления скважинами и работой насосных механизмов. Использование наших приборов и систем позволяет пользователю получать достоверные данные о дебете скважины, расходе, уровне, давлении и прочих параметров.

Мы поставляем защищенный КИП. В том числе датчики уровня жидкости со взрывозащитой и искробезопасные преобразователи и реле для самых разных отраслей промышленности. Например, наши приборы способны функционировать при температуре воздуха ниже – 35*С или на опасном нефте перерабатывающем участке производства.

Среди наших заказчиков почти все регионы России, например, города: Санкт‐Петербург, Москва, Новый Уренгой, Мурманск, Брянск, Нижний Новгород, Великий Новгород, Екатеринбург, Голицыно, Ханты‐Мансийск, Архангельск, Старый Оскол, Черкесск.

Каждый датчик уровня жидкости, представленный в нашем ассортименте, имеет надлежащую спецификацию и информацию о принципах действия и рекомендациях к применению, с которыми вы можете ознакомиться, прежде чем сделаете заказ. Это поможет вам определиться с выбором и познакомиться с возможностями каждого вида автоматики. Если вы затрудняетесь в выборе и хотите получить более широкую информацию по конкретным видам датчиков, преобразователей и реле уровня жидкости, наши квалифицированные специалисты предоставят вам необходимую консультацию.

«Полтраф СНГ» осуществляет поставки в Санкт-Петербурге, Москве, а также в другие регионы России и по странам СНГ.

Мониторинг уровня вод с использованием гидростатических датчиков уровня жидкости

Современную промышленность сложно представить без систем автоматизации и управления, значительную часть в которой занимают датчики, преобразователи и реле уровня жидкости. Они предназначены для установки в различных резервуарах для определения уровня жидких сред. Основное распространение этот вид датчиков получил в пищевой, химической и фармацевтической промышленности, а также при производстве промышленного и бытового оборудования (стиральных, посудомоечных машин, систем фильтрации и подачи воды и т. д.).

В зависимости от принципа действия датчики, преобразователи и реле уровня жидких сред классифицируют на два типа: контактные (поплавкового типа) и бесконтактные (электромагнитные, волоконно-оптические, емкостные, частотные, гидростатические и ультразвуковые).

Выбор датчиков уровня (уровнемеров)

В ассортименте продукции вы можете купить датчики, преобразователи и реле уровня воды для измерения как одного заданного уровня, так и для непрерывного отслеживания изменения уровня воды в резервуаре. Это дает возможность автоматизировать сложные технологические системы и значительно упрощать производственный процесс, или работу оборудования.

Точность проводимых измерений, а также надежность и стоимость автоматики, напрямую зависят от типа датчика, а также условий его эксплуатации. Так, например, емкостные измерители уровня жидкости применяются в особо сложных условиях, для чего они дополнительно оснащены системами защиты от короткого замыкания и переполюсовки при подключении питания.

Пьезоэлектрические датчики уровня жидкости допускают использование при измерении любых типов жидкостей, включая возможность образования пара или пены. Наиболее недорогими типами датчиков являются ультразвуковые или радарные датчики жидкости, которые также отличаются высокой надежностью и защищенным от внешнего воздействия корпусом. Однако точность измерений такого датчика может составлять около +/− 3 мм.

Для сравнения волоконно-оптические датчики уровня жидких сред, цена которых значительно выше, чем у емкостных, обеспечивают точность +/− 0,5 мм. Кроме того оптические датчики позволяют выполнять измерения как в чистой так и в мутной жидкости. Датчики, преобразователи и реле уровня жидкости могут также быть отечественного и импортного производства, что также определят их стоимость.

Производители и модельный ряд датчиков

Итак, теперь можно поговорить о производителях.

1. NЕРTUN. Данный бренд можно отнеси к российской компании «Особые технологии и системы». Компания предлагает покупателям простые и комфортные комплексные решения, а также новейшие беспроводные технологии, датчики движения и розетки с дистанционным управлением, прочее. Производитель имеет развитую систему сервиса.

RSW+/Nерtun РrоW/Nерtin Аquасоntrоl 220 В – в этом случае элементы подбирают по отдельности по каталогу производителя. В базовую комплектацию можно добавить и дополнительные разновидности датчиков и кранов. Мini ½” является готовых решением бюджетного типа для датчиков проводного типа. Узел контроля рассчитан для подключения через кабель. Это самая лучшая комплектация для стандартных требований.

Вugаtti РrоW+2014 3/4 (20 мм) имеет расширенный функционал, и это позволяет выполнять одновременное подключение большого количества датчиков с разными типами связи.

Аltrоniсs WТ-04, WТ-03 – это особые образцы относительно недорогих гаджетов для использования в бытовых условиях. Они достаточно просты в монтаже. К слову, приборы состоят из датчика в виде ленты, который подключен в блоку питания. К датчикам отдельно следует докупить беспроводные блоки управления центрального типа и сигнализацию. Аltrоniсs SМ-01 является невероятным образцом для беспроводного датчиками автономного типа. Он может работать самостоятельно или с использованием главной беспроводной централи, которую потребуется докупить отдельно.

Aквacтopoж» является маркой российского производства, которая смогла продемонстрировать дорогие  доступные решения

Внимание могут привлечь готовые базовые комплекты оборудования для того, чтобы зафиксировать утечки.

Классика 1-25 Радио Рrо – комплект, который по праву можно назвать образцовым, который дает возможность подключать одновременное радиодатчики и кабельные датчики. Оборудование продается в готовом виде, после покупки его можно сразу же самостоятельно устанавливать, и комплект включает в себя шаровые краны с сервоприводами.

Классика 2-15 – разновидность проводного оборудования, которое дает возможность выполнять все базовые задачи во время обнаружения утечек, и сюда включено перекрывание трубопровода.

Датчик «Классика» — тоже стандартный набор, который подключает к кабелю, но при этом он имеет нестандартно красивый дизайн корпуса.

Надеемся, что эта статья помогла вам выбрать датчик наличия воды, который защитить ваши трубы  и систему отопления от протечек.

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

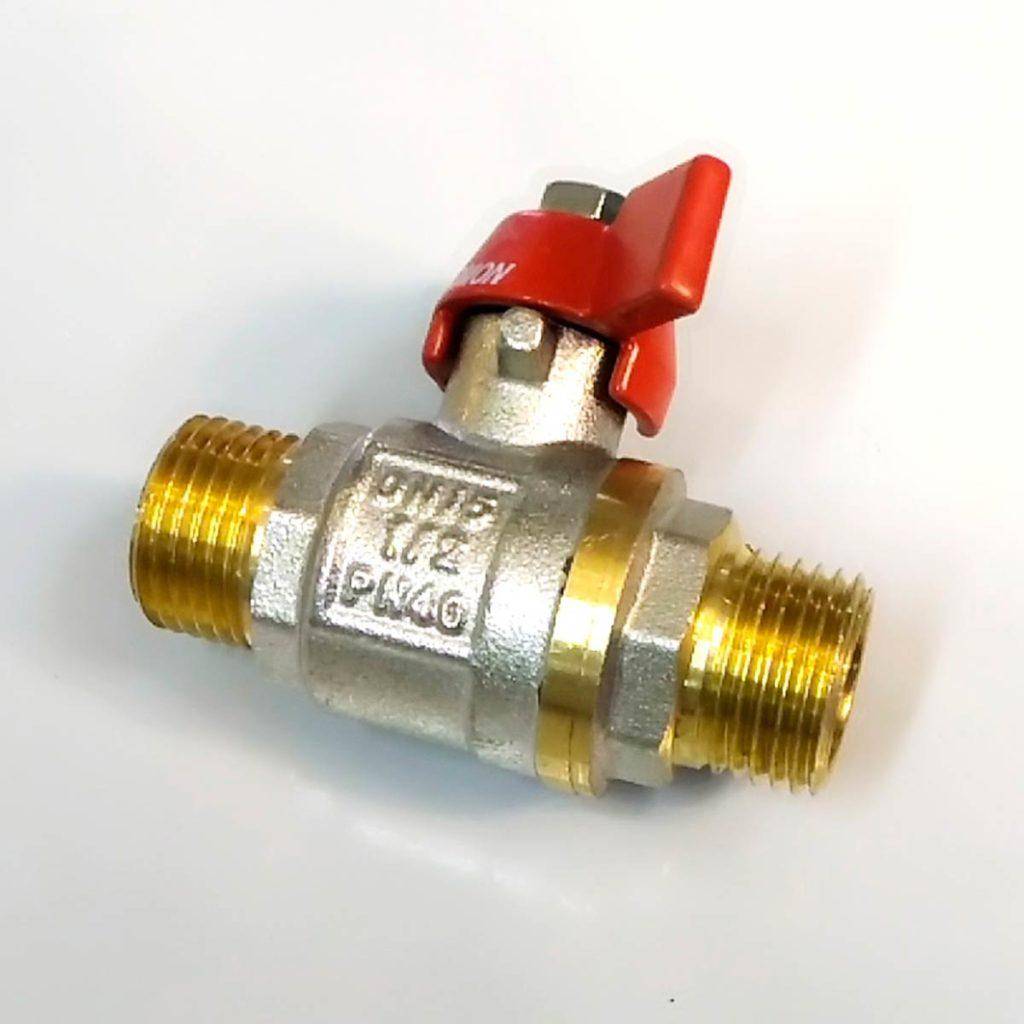

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

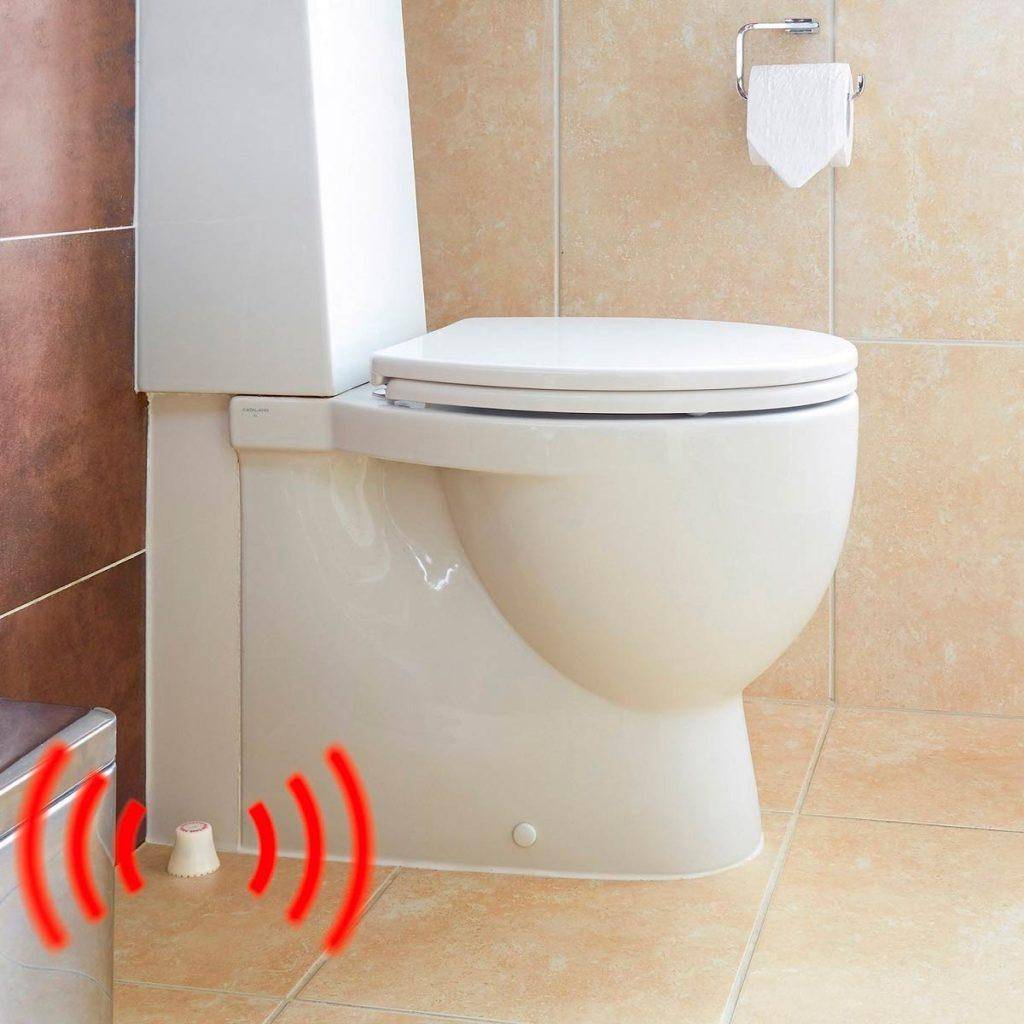

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению

Также важно уточнить, из каких материалов сделано изделие

Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления – гидравлических ударов

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением в водопроводе со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.

Диапазон рабочих температур датчика прямо указывает на возможную область его применения. К примеру, для контуров горячего водоснабжения и отопительных систем предназначены модели с высокой граничной температурой. Для трубопроводов с холодной водой вполне достаточно диапазона до 60 градусов

Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.

Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.

При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.

Популярные модели

Современный рынок предлагает много моделей сигнализаторов. Самые популярные из них:

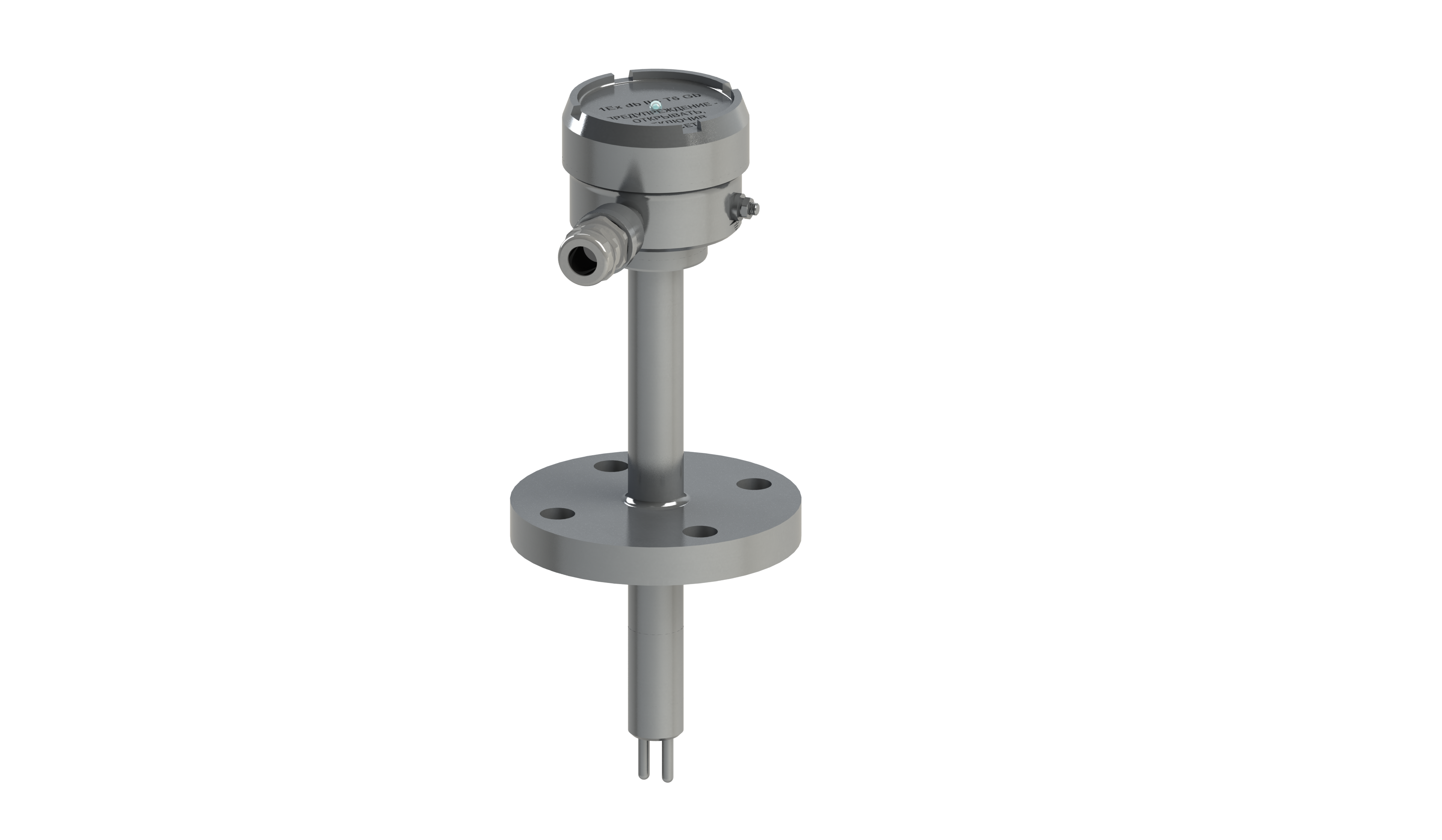

1. ДЕ-1 (датчик емкостный). Чаще всего этот сигнализатор используется в агрессивных средах химической и металлургической промышленности. Он позволяет контролировать температуру и уровень сыпучих и жидких веществ. Нередко используется в установках аварийной защиты.
2. ЭСУ-1 (электронный сигнализатор уровня). Корпус этой модели изготовлен из высококачественной стали и фторопласта. Чаще всего ЭСУ-1 устанавливают во взрывоопасных и агрессивных средах. Источник электропитания находится за пределами технологической среды. Датчик измеряет уровень нефти, спирта и воды. Блок питания выполнен из прочного алюминиевого сплава.
3. РУ-305 (реле уровня). Этот прибор предназначен для контроля состояния жидких сред. Его корпус выполнен из особого материала и может с легкостью выдерживать температуры от -50 до +50 градусов Цельсия. Однако РУ-305 запрещается применять в агрессивных химических средах. Из недостатков этого уровнемера потребители отмечают лишь то, что он работает только в одном положении, без наклона. Измерение уровня осуществляется посредством перемещения магнита с поплавком и срабатывания герконом. Измерения имеют точность не более 5 мм.
4. СУ-100 (сигнализатор уровня). Датчик для измерения уровня сыпучих и жидких веществ. В конструкции СУ-100 присутствует электромагнитное реле.
5. Rosemount 5600. Этот радарный датчик уровня позволяет бесконтактно измерять любую разновидность веществ. Чтобы добиться максимально точных показаний, уровнемер необходимо правильно установить. Точность показаний устройства может ухудшаться из-за воздействия электромагнитного излучения. Корпус обладает взрывозащитной конструкцией и дисплеем, на котором отображается вся необходимая информация. Rosemount 5600 может использоваться для измерения температурных показателей в резервуаре. Чтобы в полной мере оценить возможности этого оборудования, ему необходима квалифицированная настройка с учетом диаметра трубопровода, длины уровнемера и расстояния между уровнем и опорной точкой.

Сложные модели целесообразно приобретать лишь для промышленного применения. Для бытовых целей подходят простейшие варианты уровнемеров.

Предыдущая КИПиА (контрольно-измерительные приборы и аппаратура)Схема электронного термометра с выносным датчиком своими руками Следующая КИПиА (контрольно-измерительные приборы и аппаратура)Методы измерения мощности в электрических цепях

Мне нравитсяНе нравится

Как выставить давление при помощи реле протока

Кратковременно – на 5 сек. – нажимается кнопка «1»:

При всем этом должна моргнуть красноватым цветом лампа «авария». Это мы вошли в режим программирования. Сейчас включаем насос, и он, работая, нагоняет давление. Понятно, что все краны в доме должны быть закрыты. По манометру смотрим давление. К примеру, нам необходимо, чтоб в водопроводе было 2 атм., вот и ждём, пока насос нагонит это давление. Как на манометре стрелка показала необходимое давление, жмем ещё раз кнопку «1». Насос выключится.

Жмём кнопку «2», тем «загоняя» в память реле, что при таком давлении насос должен выключаться.

Сейчас программируем нижний предел. Для этого открываем кран хоть какой, чтоб давление начало падать. Когда манометр покажет необходимое нам нижнее давление, жмем ещё раз кнопку «1» и насос включится. Нажатием кнопки «2» «вбиваем в башку» реле, что при таком давлении насос нужно включить.

Устройство герконового переключателя

Основной исполнительный элемент герконового датчика — герконовый выключатель. Устройство представляет собой маленький стеклянный баллон, наполненный инертным газом или с откачанным воздухом. Газ или вакуум препятствуют образованию искр и окислению контактной группы. Внутри колбы находятся замкнутые контакты из ферромагнитного сплава прямоугольного сечения (пермаллоевая проволока) с золотым или серебряным напылением. При попадании в магнитный поток контакты герконового переключателя намагничиваются и отталкиваются друг от друга — происходит размыкание цепи, по которой течет электрический ток.

Схема подключения герконового датчика уровня воды

Герконовые переключатели являются маломощными устройствами и неспособны коммутировать большие токи, поэтому они не могут быть использованы непосредственно для отключения и включения насоса. Обычно они задействованы в низковольтной схеме коммутации работы мощного реле насоса, помещенной в шкаф управления.

На рисунке представлена простейшая схема с датчиком, реализующая управление дренажным насосом в зависимости от водного уровня при откачке, состоящая из двух герконов SV1 и SV2.

При достижении жидкостью верхнего уровня магнит с поплавком включает верхний геркон SV1 и на катушку реле P1 подается напряжение. Ее контакты замыкаются, происходит параллельное подключение к геркону и реле самозахватывается.

Напряжение поступает на катушку мощного реле в цепи электропитания насоса, его контакты замыкаются и электронасос начинает работать. При падении уровня воды и достижении поплавка с магнитом нижнего геркона SV2 он включается и на катушку реле P1 с другой стороны также подается положительный потенциал, ток перестает течь и реле P1 отключается. Это вызывает отсутствие тока в катушке силового реле P2 и как следствие прекращение подачи напряжения питания на электронасос.

Рис. 6 Поплавковые вертикальные датчики уровня воды

Аналогичная схема управления насосом, помещенная в шкаф управления, может быть использована при отслеживании уровня в емкости с жидкостью, если герконы поменять местами, то есть SV2 будет находиться вверху и отключать насос, а SV1 в глубине бака с водой его включать.

Датчики уровня могут быть использованы в быту для автоматизации процесса при заполнении больших емкостей водой при помощи водяных электронасосов. Наиболее просты в установке и эксплуатации герконовые виды, выпускаемые промышленностью в виде вертикальных поплавков на штангах и горизонтальных конструкций.

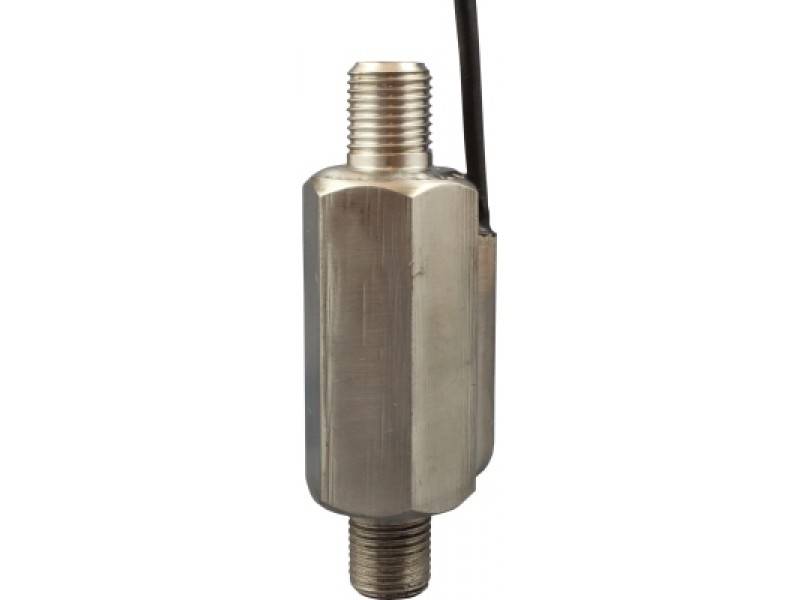

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

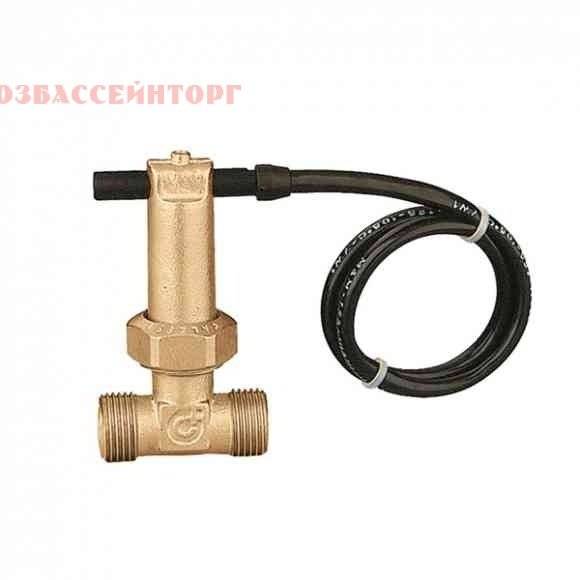

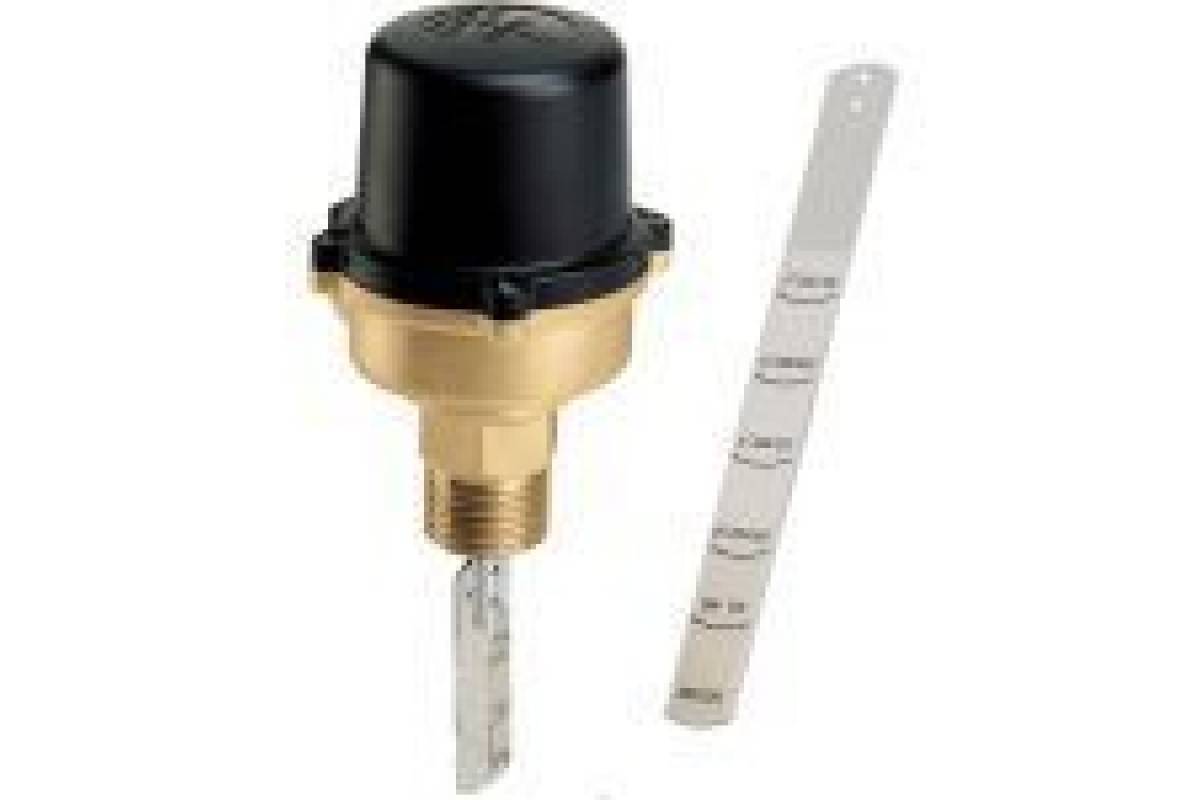

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

• входной, выходной патрубок;
• пружины, имеющие разную степень сжатия;
• клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
• второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
• герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

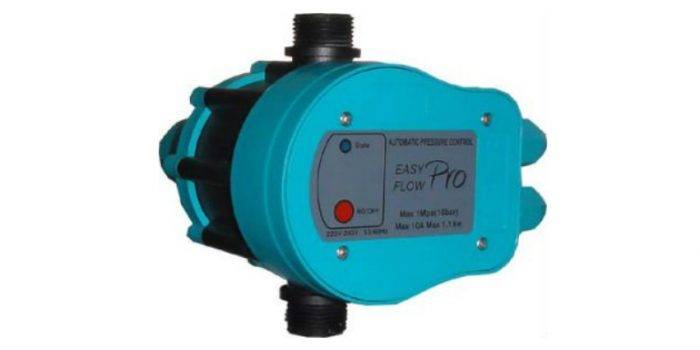

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

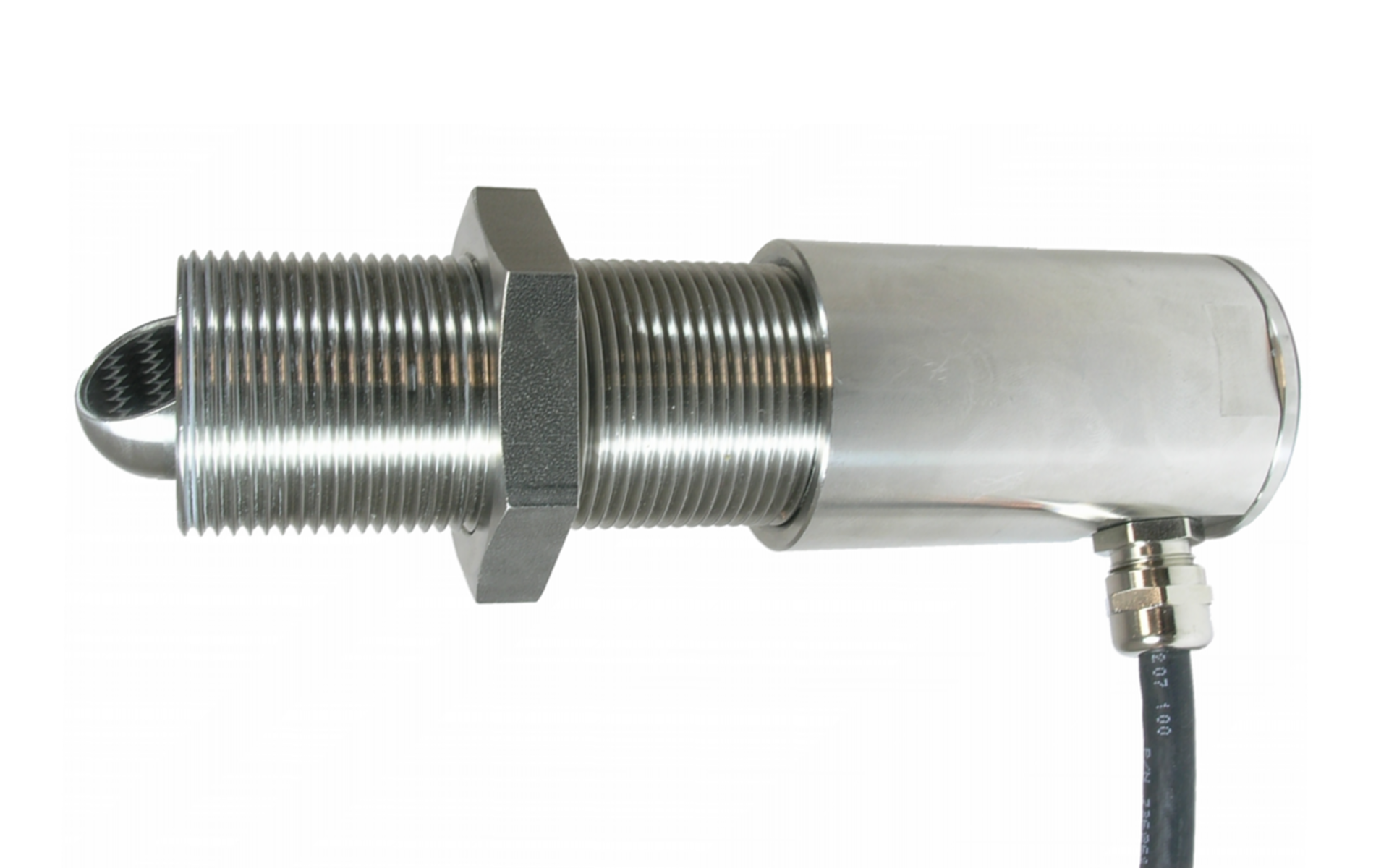

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Установка устройства

Выбранный датчик протока воды должен подходить по техническим характеристикам и параметрам к насосу и трубопроводу.

Установку оптимально проводить до первого запуска системы водоснабжения. Это обеспечивает предотвращение неисправностей и их последствия.

Этапы установки включают врезание датчика и подключение электроники.

Установка проводится по направлению, соответствуя стрелке, указанной на корпусе реле (показывает направление протока воды). Прибор устанавливается на тройник-фитинг, который врезается в трубу. С трубопровода предварительно сливается жидкость. Рекомендуется расположение на трубопроводе, выходящем из насоса.

Защита устанавливается вместе с манометром по схеме, рекомендуемой производителем.

Для обеспечения герметизации, резьба уплотняется сантехнической лентой или льном. Намотка проводится по часовой стрелке.

При поступлении по трубопроводу загрязненной воды, оптимальное решение — установка фильтра перед датчиком.

В кабеле питания насоса делается разрыв, в образовавшийся участок подключается датчик. Подключение электрики должно проводиться по схеме, указанной на сопроводительной документации.

Общие правила монтажа

1. При установке в помещении можно выбирать степень защиты IP 20, на улице — IP 64.
2. Установка проводится на прямом участке с учетом расстояния до поворота и запорно-регулирующей арматуры, равным не менее 5 диаметрам трубопровода.
3. Датчик протока воды для насоса монтируется после прибора учета расхода жидкости.
4. Обеспечение герметичности соединений достигается специальными уплотнителями и надлежащим качеством материалов прибора.
5. Соответствие датчика насосу по техническим характеристикам.
6. Реле устанавливается по протоку в соответствии со стрелкой на корпусе.
7. Возможен монтаж на горизонтальном и вертикальном участке трубопровода. Некоторые производители рекомендуют установку только на горизонтальном участке трубопровода. Данную информацию следует уточнять в технической документации, но в любом случае исключен монтаж реле, при котором его корпус будет направлен вниз.

Особое внимание уделяется осторожному прикручиванию во избежание повреждения реле. Рекомендуемое расстояние между устройством и трубопроводом — 5,5 сантиметра

Схема подключения устройства

Эффективность эксплуатации реле сильно зависит от его правильного монтажа. Необходимо помнить, что устанавливать прибор можно только на тех участках трубопровода, которые расположены горизонтально. При этом потребуется проследить, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема подключения реле выглядит следующим образом:

В процессе монтажа датчик нужно соединить со сливной частью трубы посредством резьбового соединения. Дистанция, на которой реле должно быть расположено от трубы, должна составлять более 5,5 см.

На корпусе прибора находится стрелка, указывающая направление циркуляции жидкости. При установке устройства нужно проследить, чтобы эта стрелка совпала с направлением протока воды в системе. Если для бытовых целей используется грязная вода, то перед датчиком следует установить очистные фильтры.

Критерии выбора реле

Для начала необходимо рассмотреть варианты, чтобы насос с датчиком протока были совместимы на предмет типа резьбы и диаметра узловых соединений. Если это прямое подключение, то мастера рекомендуют отказываться от различного рода переходников. В таких узлах повышается вероятность возникновения протечек из-за нескольких препятствий для потока воды под напором.

Размерный ряд датчиков протока водыИсточник solar-dom.com

Также необходимо учитывать при выборе устройства для автоматического управления насосом такие технические характеристики, как:

• допустимые пределы температуры и давления (в случае с циркуляционным оборудованием оно должно соответствовать его мощности) для эффективного использования реле;
• показатели приемлемой глубины водного резервуара для погружаемых систем;
• класс защиты и прочие рекомендации по условиям эксплуатации конкретных образцов.

Не менее важно то, из какого материала изготовлен тот или иной датчик движения воды в трубе, температуры или давления. По мнению специалистов оптимальными вариантами считаются нержавеющая сталь, латунь и сплавы с высоким содержанием алюминия

Такие устройства проявляют низкую чувствительность к так называемым гидравлическим ударам.
