Виды Заклёпок и для чего они чаще используются? Характеристики

Принцип работы

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

• Подготовка поверхности.
• Нанесение разметки и сверление отверстий.
• Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра. К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм

К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

• Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
• С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
• Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
• Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.

ПРОЧНОСТЬ ЗАКЛЕПОЧНОГО СОЕДИНЕНИЯ

Основными параметрами прочности являются механическая прочность «на срез» и «на разрыв». Значения этих параметров указываются в каталоге для каждого вида заклепок отдельно. Однако, главным элементом и непременным условием высокой прочности всего заклепочного соединения является правильно сформированная замыкающая головка заклепки.

ПРОЧНОСТЬ НА СРЕЗ

Это максимальная сила, которую заклепка может иметь направленную вдоль. Предел прочности определяется тестированием и имеет минимальное среднее значение. Измеряется в Ньютонах (Н)

ПРОЧНОСТЬ НА РАЗРЫВ

Это максимальная сила, которую заклепка может иметь направленную вдоль. Предел прочности определяется тестированием и имеет минимальное среднее значение. Измеряется в Ньютонах (Н)

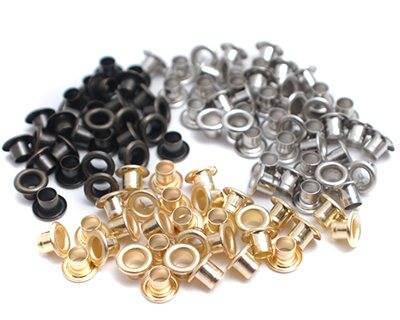

Блочки и люверсы

Основное предназначение — оформление отверстий для последующего протягивания шнуров. Люверсы обычно устанавливают на одежду, потому что они выглядят очень аккуратно и компактно. Эти детали оснащены колечками, расположенными с обратной стороны элементов и скрывающими их изнанку.

Блочки — аналог люверсов. Их единственное отличие — отсутствие колечка. Блочки применяют для оформления отверстий в обуви и в скрапбукинге. Размеры люверсов и блочков разнообразны — от 1,5 мм до 7 мм. Они защищают ткань от осыпания и истирания при движении шнурков. Для них особенно важна прочность на излом, в ином случае обеспечить надежность шнуровки будет невозможно. Эту фурнитуру выбирают по высоте ножки — чем она выше, тем с более плотным материалом можно комбинировать элемент.

Поверхность и края люверсов должны быть качество обработаны, дефекты и заусенцы недопустимы. Тогда даже при пошиве корсетов из деликатных тканей изделие не пострадает — на нем не образуются затяжки или нежелательные проколы.

Рекомендации

Если установку клепок на металле выполняет новичок, человек без практического опыта, он может допустить разные ошибки. Дефекты и их причины:

1. Замыкающая головка не плотно примыкает к металлической поверхности. Перекос при обжимке.
2. Головки смещены в одну или разные стороны. Отверстия сверлились с небольшим уклоном.
3. Замыкающая головка имеет рваные края. Для изготовления крепежного элемента использовался некачественный материал.
4. Головка смещена в сторону. Стержень неровный или длиннее нужного.

При проведении работ необходимо придерживаться правил техники безопасности:

1. Пневматический инструмент нельзя использовать до окончания настройки. Придерживать обжимку руками будет сложно из-за мощного пневматического удара. Это может привести к травмам рук.
2. При клепке раздаются резкие, громкие звуки, которые негативно воздействуют на нервную систему, слух. Нужно использовать плотные наушники.
3. Инструмент нужно проверить перед началом работы. Он должен быть исправным. Рабочий стол не должен быть захламлен лишними предметами или инструментами.
4. Скрепляемые детали следует фиксировать в тисках.

При клепке металла необходимо использовать защитные перчатки, очки. Детали следует закрепить в тисках или консоли, чтобы они не смещались. При работе нельзя касаться обжимки руками. Соблюдение техники безопасности поможет уберечься от травм, провести работу качественней.

Соединение профлистов

В принципе, профлисты можно использовать где угодно. Строгие ограничения как таковые отсутствуют

Главное условие — правильный выбор типа изделия и соответствующих размеров Необходимо учесть еще один нюанс: на подобные крепежные элементы обязательно стоит обратить внимание, если планируется проведение креплений конструкций, после завершения работы с которыми доступ к их обратной стороне окажется полностью закрытым либо сильно затрудненным

К примеру, при работе с силовым (сигнальным) шкафом будет нелегко провести демонтаж панели, если гайки, накрученные на винты, будут проворачиваться.

Внутренняя резьба предоставляет возможность соединять тонкие листы металла и стали, ведь использование обыкновенных метизов не даст необходимого результата. Долговечность полностью зависит от параметров внешних сечений. Чем больше размер крепежа, тем выше надежность и прочность. Чтобы соединить детали, толщина которых превышает 4 мм, желательно пользоваться заклепками, имеющими резьбу М10, 1−3 мм — М6, М8, до 1 мм — М3.

Виды заклепочных швов

Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.

Виды заклепочных швов: внахлестку и в стык с накладками

По расположению заклепок:

• однорядные;
• двухрядные;
• многорядные.

Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

Рекомендации по производству заклепочных соединений

Данные правила изготовления соединения были разработаны высококвалифицированными специалистами. Они были выявлены в результате многолетних испытаний в лаборатории, а также в процессе эксплуатации соединения. Итак, среди них выделяют:

1. Соединительные детали и заклепки должны быть выполнены из прочного однородного материала.

2. Заклепки должны обеспечивать маленькое значение ослабление между деталями. Для этого, как правило, использую шахматный способ закрепления.

3. Следует избегать появления изгиба основных конструктивных элементов. Для этого заклепки располагают по той оси, которая проходит через центр соединенных элементов.

4. На одном заклепочном соединении нельзя применять элементы, которые имеют разный диаметр.

5. Чтобы избежать поворота соединяемых деталей, количество заклепок должно быть не менее двух.

6. Количество элементов на одной стороне должно быть не больше трех. При увеличении данного показателя прочность изделия будет снижаться.

7. При стыковом соединении необходимо использовать больше заклепок по сравнению с соединением внахлест.

8. Необходимо обеспечить герметичность. Для этого в местах заклепки наносят специальный клей или краску, которые получаются с помощью газопламенного напыления.

9. После закрепления деталей проводят проверку.

10. Количество заклепок зависит от разработанного проекта заклепочного соединения.

Такое соединение не очень распространено в наше время. Его практически полностью вытеснила сварка.

Однако его используют при производстве самолетов, кораблей, а также некоторых приборов. Основными преимуществами являются высокая прочность готового соединения и легкий монтаж. Однако, чтобы его использовать, необходимо затратить существенное количество металла. Поэтому такой вид соединения является дорогим и трудоемким.

Стержень — важный конструктивный узел

Следующий, очень важный конструктивный элемент вытяжной заклепки — это стержень. Он выполняет роль расклепки и может быть изготовлен из прочной стали, которая гораздо прочнее тела. Конец стержня обладает специальной головкой, выполняющей роль расклепки вставляемого конца. При выполнении монтажных работ стержень вытягивают с помощью специального пневмозаклепочника, а если креплений слишком много, можно обойтись и обычными пассатижами. Правда последний случай подразумевает применение определенной физической силы.

Основное преимущество конструкции вытяжных заклепок представлено возможностью одностороннего монтажа, когда достаточно доступа к креплению только с одной стороны.

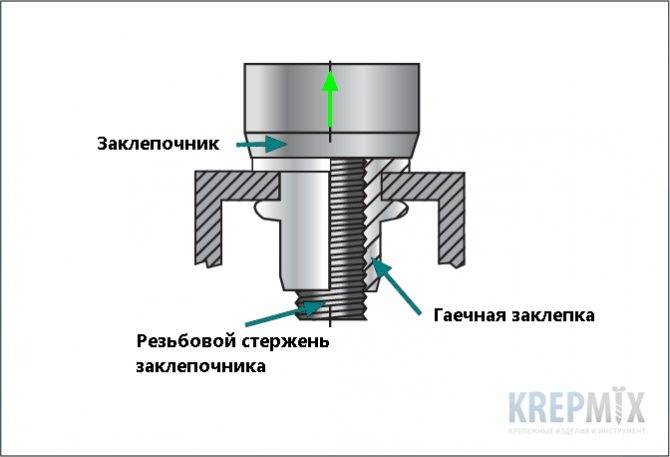

Более прочное решение (резьбовое) имеет характерную резьбу внутри цилиндра. В классической вытяжной заклепке такая резьба отсутствует.

Цилиндр с резьбой также располагает вкрученным стержнем, который не вытаскивается с силой, а аккуратно выкручивается. Чтобы усилить соединение, внутрь помещается надёжный винт или болт. В результате удаётся создать своеобразную «закрытую» крепежную деталь, которую нередко называют глухой.

После определения подходящих размеров и материалов, а также выбора подходящей разновидности бортика, можно приступать к поиску конкретного типа самой заклепки.

Особенности

Клепка – один из вариантов неразборного монтажа деталей. Преимущество этого способа – дешевизна. Расходный материал – заклепки – стоят относительно недорого. Приобрести их можно в любом магазине, торгующем крепежными материалами.

Современные материалы делятся на два основных вида: резьбовые и вытяжные. И те и другие, по сути, являются полыми трубками со шляпкой на одном конце. В первом случае внутри трубки нарезана резьба, а во втором – в нее вставлен шток с утолщением на конце.

Обычно для установки большого количества стандартных заклепок требуется специальный инструмент – заклепочник. Он может быть электрическим, пневматическим или ручным. Использование этого оборудования позволяет снизить физические усилия, связанные со сминанием металлической заклепки. Стоят эти инструменты совсем не дешево, именно это становится основной причиной отказа от использования заклепок в быту или при небольшом ремонте. Действительно, приобретение дорогого инструмента ради одной–двух заклепок вряд ли оправданно.

Ниже рассмотрим способы установки заклепки без специального оборудования.

Что понадобится?

Итак, приступим!

Дано: детали, которые нужно соединить, но при этом нельзя сваривать, например, чтобы не испортить покраску.

Цель: установить не более 4 заклепок.

Задача: заклепать без заклепочника, так как его нет в наличии, а стоит он довольно дорого, а приобретение ради 4 заклепок совершенно неоправданно.

Дано: заклепки резьбовые и… то, что найдется в гараже, плюс пресловутая смекалка, без которой в этом случае вообще никак.

Покопавшись в накопившихся за века залежах всякого железного хлама, нужно отыскать длинный болт, соответствующий по диаметру и шагу резьбы имеющимся заклепкам, или же, наоборот, приобрести заклепки соответствующих параметров, если такой болт уже имеется.

Далее необходимо соорудить простейший заклепочник, с помощью которого можно будет завальцевать заклепку. Для этого следует подобрать:

• стальную втулку, например, из гайки чуть большего диаметра, чем уже упомянутый болт;
• минимум 2 шайбы с диаметром отверстия, соответствующим диаметру болта;
• небольшой подшипник (некоторые умельцы считают подшипник лишним);
• гайку, подходящую по размеру резьбы к уже указанному болту.

Монтируется самодельный заклепочник следующим образом:

• на болт навернуть гайку;
• установить шайбу;
• установить подшипник;
• снова поставить шайбу;
• надеть втулку, которую можно накрыть еще одной шайбой.

Для изготовления самодельного приспособления для установки вытяжной клепки понадобятся следующие материалы и инструменты:

• стальная труба диаметром 5 см;
• длинный болт диаметром 8 мм;
• гайка под указанный ранее болт;
• сварочный аппарат;
• болгарка, сверлильный станок, сверла.

Кроме необходимости установки резьбовой или вытяжной заклепки, скрепляющих металлические или иные детали и элементы конструкций, может возникнуть потребность в установке клепки в качестве аксессуара на одежду или обувь. Инструменты для такой операции необязательно изготавливать из подручных материалов, могут пригодиться:

• отвертки: крестовая и шлицевая;
• плоскогубцы;
• молоток;
• болт или кусок стального прутка с плоско зашлифованным концом;
• кусок стальной трубки, по диаметру сходный с заклепкой.

Многообразная фурнитура, применяемая для одежды, изготавливается из относительно мягкого металла и имеет небольшую толщину, для ее расклепывания не требуется прилагать больших усилий.

Типы заклепок и заклепочных швов

Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).

Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.

Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.

Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:

Диаметр заклепки, мм 2,0 2,3 2,6 3,0 3,5 4,0 5,0 6,0 7,0 8,0

Диаметр сверла, мм:

точная сборка…. 2,1 2,4 2,7 3,1 3,6 4,1 5,2 6,2 7,2 8,2

грубая сборка…. 2,3 2,6 3,1 3,5 4,0 4,5 5,7 6,7 7,7 8,7

В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.

Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.

Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.

Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.

Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.

Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.

По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).

Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.

Особенности выбора вытяжных заклепок

Если перед вами встал вопрос выбора материала для изготовления крепежных элементов, необходимо ответственно отнестись к подбору материалов метизов со скрепляемыми деталями, что связано с высоким риском разрушения крепления. В большинстве случаев это происходит из-за появления гальванической пары метиз — деталь. Если влажность окружающей среды достаточно большая, что может объясняться намоканием, гальваническая пара становится проводником электрического тока, что и способствует разрушению крепления.

Для примера, контакт алюминия со сталью приводит к очень быстрому окислению, а также разрушению алюминия. По этой причине, для крепления стальных деталей принято использовать заклепки из нержавейки отечественного или зарубежного производства. Стальные заклепки пользуются большой популярностью за счёт своих прочностных свойств. А вот сталь оцинкованные решения не слишком популярные. Связано это с тем, что цинковое покрытие не может похвастаться большим сроком службы, поэтому оно очень быстро истирается. Проблема по-особому прогрессирует при использовании подвижных элементов.

Универсальным метизом считается крепежный элемент из медного сплава. Единственным «врагом» меди является алюминий, в то время, как остальные металлические заготовки практически не конфликтуют с металлом.

Из недостатков таких решений:

1. Высокая стоимость.
2. Появление некрасивого цвета после запуска процесса окисления (через определенный промежуток времени появляется зеленый налёт, который представляет собой остатки окислившейся меди). Правда подобные образования никак не влияют на прочность изделия.

Самое универсальное крепежное соединение — поламид. Подобная заклепка надёжно защищает практически всё, что можно себе представить, правда особая прочность для неё не свойственна.

Если вам необходимо заказать заклепки, обязательно обратите внимание на материал, из которого выполнена конкретная модель

Какие заклепки доступны на рынке

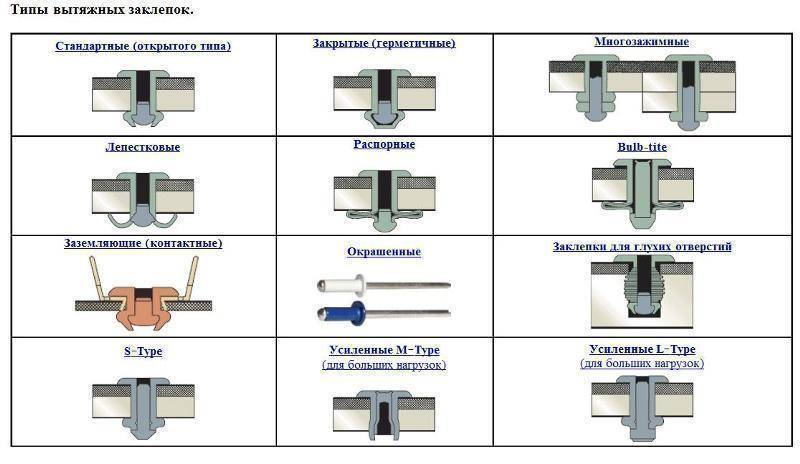

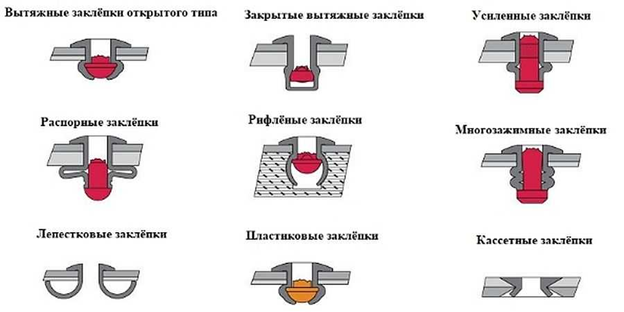

В зависимости от требуемых характеристик, которые должны присутствовать в крепежном элементе, выбирается тип крепежа. В настоящее время в продаже предлагается несколько видов метизов:

1. Комбинированные. Способны обеспечивать надёжные неразъемные соединения конструкций из твердых сплавов или материалов с повышенной прочностью. Кроме этого их применяют и для крепления тонколистовых материалов. Сегодня комбинированные заклепки являются очень востребованной разновидностью крепежных элементов, поэтому их часто используют для проведения всевозможных монтажных работ. Изделие обеспечивает максимально прочное крепление, которое беспроблемно справляется даже с самыми интенсивными нагрузками.
2. Герметичные заклепки. Подобное решение представляет собой узкоспециализированный вариант крепежа, который по-особому востребованный для судостроительной отрасли. Конструктивная особенность подобного крепежа представлена запаянным концом со стержнем. Чаще всего подобные метизы изготовляют из меди, правда, для обустройства гражданских судов и лодок можно обойтись и алюминиевыми заклепками. Что касается креплений на промпроизводствах, то там актуальными остаются модели из нержавеющей стали.
3. Многозажимные. Такие изделия отличаются от всех предыдущих, наличием нескольких расклепочных участков. Они могут использоваться для крепления трёх и больше элементов конструкции для подвижного соединения. Между каждыми двумя элементами находится расклепанный участок. Их монтируют с помощью специального прибора (в большинстве случаев с помощью пистолета для вытяжных заклепок).
4. Кроме этого в продаже есть и усиленные модели метизов. По сути, это та же вытяжная заклепка, правда её цилиндр изготовлен из более толстого материала. В его качестве принято использовать прочный алюминий.

Сегодня есть и множество других разновидностей крепежа, которые могут отличаться и длиной, и формой стержня, однако останавливаться на них нету смысла, так как вышеперечисленные решения вполне универсальные, и вполне подходят для большинства целей.

Алюминиевые заклепки «под молоток»

Заклепки со сплошным стержнем – заклепки под молоток – являются обычным типом заклепок, которые применяют в самолетных конструкциях. Эти заклепки являются самым старым и самым надежным из всех типов крепежа. Они также широко применяются и при строительстве и ремонте маломерных речных и морских судов, таких как моторные алюминиевые лодки и катера.

Преимуществами заклепок являются относительно низкая стоимость, а также меньшая трудоемкость по сравнению с винтами и гайками. Кроме того, для установки заклепок можно применять автоматические высокопроизводительные инструменты и оборудование.

Заклепки предназначены работать на срез, поэтому их не применяют для соединения толстых материалов или если скрепляемые материала подвергаются растягивающим нагрузкам. Дело в том, что прочность заклепок при растяжении обычно является весьма низкой по сравнению с их прочностью на срез. Чем больше общая толщина соединяемых листов, тем труднее хорошо соединить их с помощью заклепок.

Клепаные соединения в принципе не являются герметичными, если при клепке не применять специальные герметики или прокладки. Поскольку заклепки ставятся «на постоянно», то для того, чтобы их снять их высверливают, что является довольно трудной задачей.

Заклёпки. Как рассчитать требуемую длину заклёпки

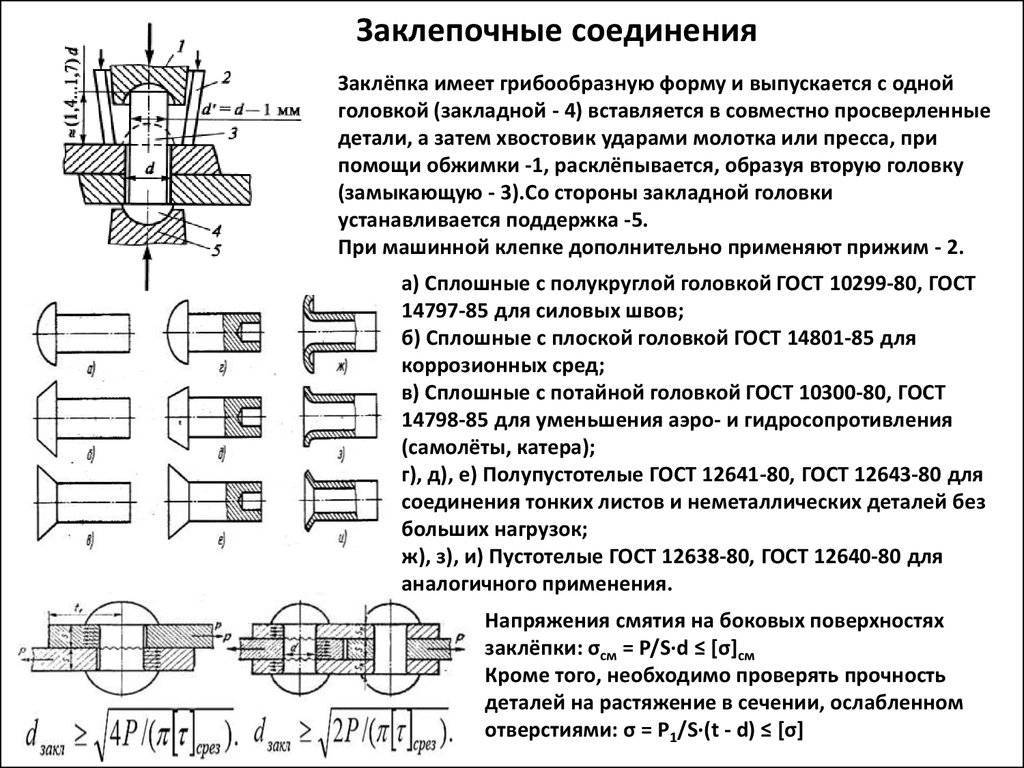

Заклёпка — один из простейших видов крепежа для создания неразъёмных соединений. В общем случае — это стержневая или трубчатая деталь, имеющая на одном конце опорную «закладную» головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва). По форме заклёпки можно условно разделить на несколько основных типов:

• Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые и полупустотелые)
• Заклёпки с протяжкой (называют также — отрывные или вытяжные)
• Заклёпки резьбовые (также называют — гайки клепальные)

Заклёпки с замыкающей головкой

Исторически первыми были изобретены заклёпки с замыкающей головкой — поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.

По форме головки заклёпки с замыкающей головкой делятся на:

Также конструктивно они отличаются наличием отверстия внутри заклёпки:

• Полнотелые заклёпки — отверстие отсутствует
• Пустотелые заклёпки — трубчатые — имеют сквозное отверстие
• Полупустотелые заклёпки — под развальцовку — имеют глухое отверстие

Материалы для заклёпок

Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.

Наибольшее распространение получили следующие материалы:

• Стали — в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
• Нержавеющие стали — аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
• Алюминиевые сплавы — наиболее применимы сплавы АД, АД1, алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6, сплавы АМц, В94, В65, также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
• Латунные сплавы — в основном, сплав Л63
• Медь — марки МТ, М3

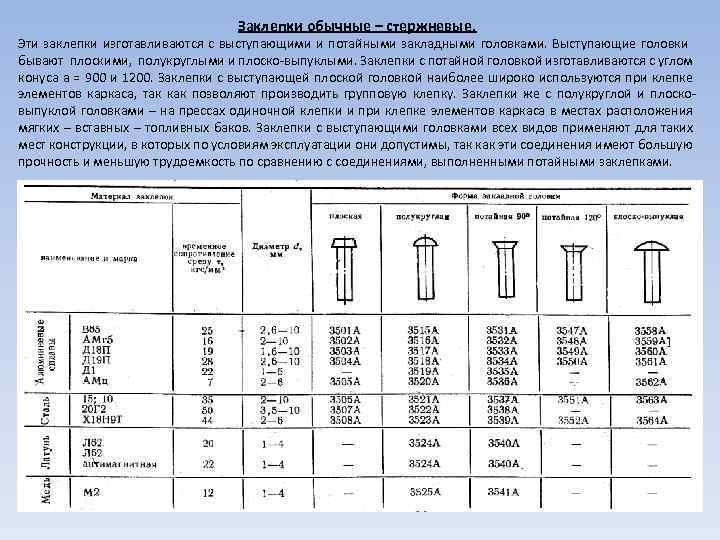

Маркировка заклёпок по материалам

Заклёпки могут быть маркированы на головке — для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).

Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.

Алюминиевые сплавы

Сталь

Медь и латунь

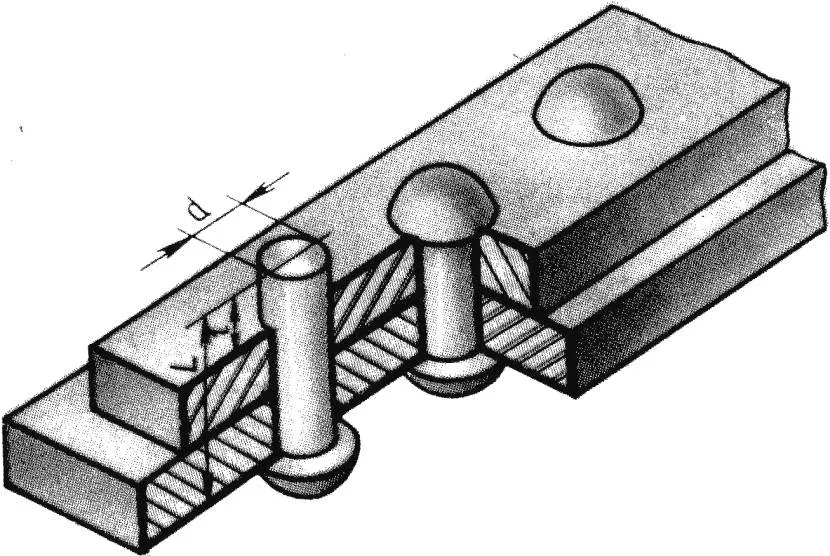

Определение длины заклёпки

Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.

Классификация по материалам и размерам

При производстве фурнитуры для одежды, как и в других сферах, учитывают модные тенденции, новые технологии. Выбор застежек на рынке велик. Потребителю предлагают товары разных форм, материалов, размеров.

Начнём с описания самых простых по конструкции изделий. Такими называют модели с О-образным или кольцевым креплением. Размеры соединительных элементов – от 9,5 до 15 мм. Простую фурнитуру активно закупают производители курток, пуховиков, пальто, спецформы.

Следующая разновидность кнопок – «Альфа». Контакты этих соединительных деталей имеют S-образную форму. Диаметр шляпок бывает разными: очень маленький – в пределах 8 мм, крупные элементы могут достигать 40 мм. По форме застежки «Альфа» классифицируют на:

• ромбы;
• капельки;
• круги;
• квадраты, пр.

Для деликатных и хлопковых материалов выпускают рубашечную фурнитуру. Эти кнопки имеют от 6 до 8 невысоких шипов. Диаметр рубашечных элементов крепления вещей, вязаных полотен, текстиля – от 6,5 до 20 мм. Существуют также блочные застёжки. Их ещё называют клямерными, выпускают диаметром от 8 до 21 мм. Детали соединяются кольцевым креплением.

Теперь о материалах. Большинство заклепок производят из металла. Традиционные изделия делают из стали с анодированным покрытием. Они долго служат и не теряют вида только при условии редких стирок. Частое воздействие влаги или воды провоцирует окисление, снижение силы фиксации. При изготовлении престижных вещей применяют кнопки из цветных сплавов и металлов.

Производители фурнитуры сегодня активно выпускают застёжки из пластика, которые востребованы по таким причинам:

• лёгкий вес;
• устойчивость к влаге;
• эстетичность.

Ценовая доступность – ещё одно преимущество пластиковой фурнитуры.

Проблемы, которые могут возникать с заклёпочником

После того, как вытяжная часть удаляется инструментом, через отверстие она должна выпасть наружу. Однако, спустя некоторое время постоянной эксплуатации Вы можете столкнуться с тем, что вытяжная часть будет застревать внутри инструмента.

Если осуществляется блокирование, вероятнее всего губки внутри инструмента оказались смещены. Придётся полностью разобрать инструмент и установить губки в корректное положение. После этой процедуры работоспособность оборудования будет полностью восстановлена.

В видео домашний мастер наглядно демонстрирует, как быстро и просто устранить проблему с «закусыванием» вытяжной части заклёпки:

Все мы знаем какая великая вещь резьбовые заклепки.

В некоторых случаях им нет альтернативы.До одного определенного времени я как либо обходился без них. Но в один прекрасный день ко мне приехал один замечательный автомобиль, на который нужно было установить защиту окон. Вот такую:

Тогда я начал колхозить, и в итоге получилась хоть и не презентабильная на вид приспособа, но очень функциональная, и с её помощью я поставил уже не один десяток клёпок.Основа — это болт М6, прочность 8.8

Вот так выглядит в сборе, с установленной клепкой

Основные детали:Болт М6. Кусок болта М12. Точнее болта небыло, шпильки. С одной стороны приварена гайка, превращающая её в болт. Шпилька просверлена насквозь D=6.5мм.Потом идёт гайка от стремянки УАЗ. Крепкая. Далее — опорный подшипничек, размеры не принципиальны. Далее — шайба с штуцером от тормозной трубки. Тоже не принципиально. Что было, то и поставил.

Принцип работы думаю понятен. Сверлим отверстие, под М6 клепку кажется 9мм. Вставляем приспособу. Одним ключем удерживаем гайку 1, при этом вторым ключем откручиваем гайку 2.

Как усилие возросло, значит расклепка окончена. Крутим всё назад до ослабления, выкручиваем болт М6, и ставим следующую.

Практичный и простой в использовании полуавтоматический ручной заклепочник для работы с вытяжными заклепками при желании можно сделать своими руками. При этом большую часть комплектующих для него можно без проблем найти в мастерской или в гараже.

Отличительной особенностью этой конструкции является то, что она не имеет силового рычага, как на заводских моделях, — здесь в качестве привода выступает шуруповерт. Также подойдет электродрель.

Для изготовления самодельного заклепочника потребуется рабочая втулка с цанговыми кулачками, конусной втулкой и пружиной, которые можно позаимствовать у старого заклепочного пистолета. Потребуется также головка, куда вставляется стержень заклепки.

Разновидности ручных инструментов

На сегодняшний день выпущено несколько разновидностей заклёпщиков, используемых в домашней мастерской. В эту категорию попадает резьбовой и вытяжной инструмент. Чтобы понять, какой из этих инструментов лучше, необходимо подробно изучить их характеристики и функциональные возможности.

Вытяжной клепальщик ручного типа осуществляет крепление заклёпки посредством создания определённого тягового усилия. В тех заготовках, которые необходимо соединить между собой, просверливается небольшое сквозное отверстие, а уже после этого в самом устройстве определённым образом фиксируется заклёпка. После этого заклёпка аккуратно вставляется в подготовленное отверстие и тщательно распирается. Стоит учесть, что надёжная фиксация происходит благодаря сжиманию и разжиманию рукоятки устройства.

Для бытовых нужд можно приобрести резьбовой заклёпочник, режим работы которого практически аналогичен вытяжному агрегату. Единственное отличие состоит только в том, что в рабочем органе шарик втягивается внутрь заклёпки за счёт вращения резьбы. Этот способ соединения считается оптимальным для заготовок с небольшой толщиной. Связано это с тем, что на толстом металле гораздо проблематичнее выполнить нарезание резьбы. Огромное преимущество использования этого ручного инструмента состоит в том, что при необходимости в саму заклёпку можно вкрутить болт или винт.

Видео

Одежду оснащают фурнитурой по двум причинам: функциональной и декоративной. Они служат в качестве креплений и застежек, а также дополняют дизайн, делая вещь стильной. Но, из-за повышенной эксплуатационной нагрузки, даже самая качественная, фурнитура может выходить из строя. Согласитесь, поставить заклепку на одежду в домашних условиях можно быстро, а отдавать вещь в ремонт это хлопотно. Одна оторвавшаяся кнопка или застежка может испортить внешний вид вещи и сделать невозможным ее использование. Но, ситуацию можно исправить – заменить фурнитуру на одежде не сложно, но нужно знать несколько базовых секретов. Для каждого типа фурнитуры есть особая технология вшивания или установки, поэтому необходимо знать досконально, что и в какой последовательности делать

Ниже описана пошагово установка кнопок на одежду в домашних условиях, советы и нюансы, на которые стоит обратить внимание

Сферы применения

До появления высококачественной сварки заклепочное соединение деталей было широко распространено. В настоящее время оно используется в некоторых областях техники. Заклепочные соединения деталей применяют при строительстве самолетов, кораблей, подводных лодок, а также для различных высокоточных приборов. Кроме того, заклепками пользуются при соединении строительных элементов, таких так двутавр, швеллер, уголок.

Они помогают выдерживать переменные вибрационные нагрузки. Заклепочные соединения применяют для объединения различных видов материала. Например, для скрепления изделий из чугунного сплава с алюминиевым листом.

Особенности клепочного соединения

В целом конструкция заклепки представляет собой стержень, на одном конце которого сформирована головка, часто называемая закладной. В зависимости от типа крепежа, после его установки в предварительно сделанное отверстие, на другом конце тем или иным способом формируется другая головка – замыкающая. Заклепка фиксирует соединяемые детали, обжимая их в точке крепления с обеих сторон.

Снять заклепку можно, только высверлив её. Но прочность, долговечность и надежность соединения зависит от того, насколько правильно она была подобрана. А чтобы сделать правильный выбор, нужно разбираться в видах и способах установки такого крепежа.

Схема неразъемного клепочного соединения

Источник studfile.net
